Видеокарты на базе NVIDIA Riva TNT2

Дополнение к сравнительному обзору видеокарт на базе NVIDIA Riva TNT2 (Ultra)


"Продолжаем разговор, – сказал Карлсон, выкидывая плюшевого мишку в окно."

Вот и мы, естественно без выбрасываний видеокарт с балкона, продолжаем нашу тему обсуждения новинок среди видеокарт на базе NVIDIA Riva TNT2.

Данная статья рассматривается как дополнение, как вторая часть нашего общего сравнительного обзора по видеокартам на базе NVIDIA Riva TNT2. Поэтому теоретические материалы, связанные с особенностями работы самого чипсета, а также вопросы по качеству 3D-графики здесь рассматриваться не будут, поскольку отличий по качеству изображений в 3D у этих видеокарт нет, а все объяснения по поводу особенностей драйверов можно посмотреть в 1-й части нашего материала.

Напомним характеристики наших тестовых станций:

1. Компьютер на базе Slot1-системы:

  • системная плата ASUS P2B-B (i440BX)
  • процессор Intel Pentium III — 500 MHz
  • оперативная память 128 Мb PC-100
  • монитор ViewSonic P810 (21")
  • операционная система Windows 98

2. Компьютер на базе Socket 7-системы:

  • системная плата Chaintech 5AGM2 (VIA MVP3)
  • процессор AMD K6-2 — 450 MHz
  • оперативная память 128 Mb PC-100
  • монитор ViewSonic P810 (21")
  • операционная система Windows 98

Далее приводим список видеокарт, которые мы рассматриваем в этой статье:

  • Chaintech Desperado RI40 16Mb (NVIDIA Riva TNT2)
  • Chaintech Desperado RI41 32Mb (NVIDIA Riva TNT2)
  • Leadtek WinFast 3D S320II 32Mb (NVIDIA Riva TNT2)
  • Jetway Wonder 5000 32Mb (NVIDIA Riva TNT2)
  • Creative 3D Blaster Riva TNT2 32Mb (NVIDIA Riva TNT2)
  • MSI MS-8808 Vanta 32Mb (NVIDIA Riva TNT2 M64)
  • Noname EV-TNT2-M64 32Mb (NVIDIA Riva TNT2 M64)

Начнем мы с подробного описания каждой из этих карт.

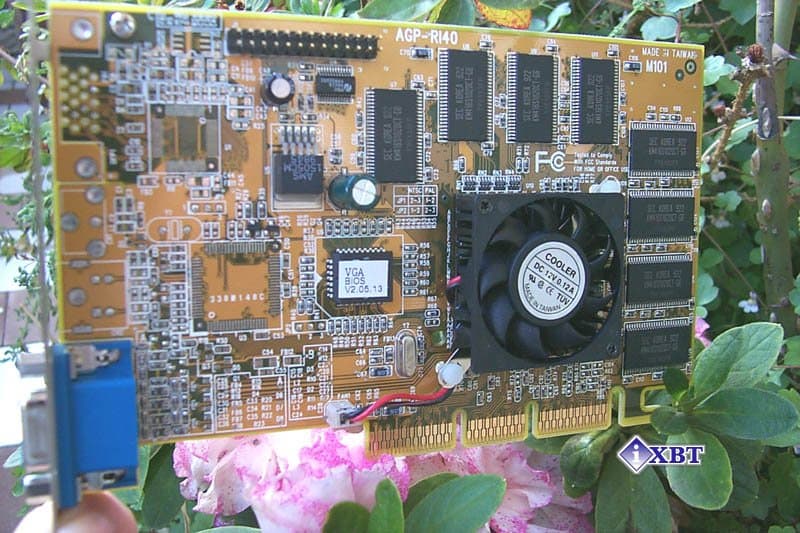

Chaintech Desperado RI40 16Mb (NVIDIA Riva TNT2)

Видеокарта имеет AGP 4x конструктив, 16 мегабайт SDRAM 6 ns памяти. Все 8 модулей памяти расположены на лицевой стороне платы. Чипсет имеет активный кулер. Однако, должен заметить, что установка радиатора выполнена просто халатно:

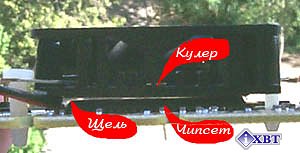

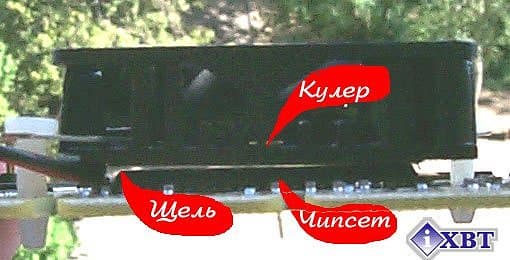

Нетрудно заметить большую щель между чипсетом и радиатором, естественно, что при этом видеокарта перегревается даже при работе на штатных частотах. Конечно, можно отнести это на единичный случай, но уже это сигнал, что с контрольными службами на производстве у Chaintech не все ладно. Кулер нельзя просто "прихлопнуть" к чипсету, для его нормальной установки потребуется его снять, провода пропустить по-другому и тогда уже он встанет на место правильно.

На плате есть посадочные места под микросхемы для TV-out, но самого его нет. Версия BIOS — 2.05.13, драйверы представляют собой NVIDIA reference drivers 1.30 (вот такие старые драйверы поставляются, им уже почти полгода).



Видеокарта поставляется в Retail упаковке, на CD-диске, кроме драйверов и утилит имеется программый DVD-плеер WinDVD.

По умолчанию, карта работает на частотах 125/150 МГц. Заметим, что на плате установлена 6 ns память, что должно по идее поднять шансы на супер-разгон, однако, максимум, что мы получили — 183 МГц. Чипсет разогнался до 160 МГц. Считаю, что это очень даже неплохие показатели по разгону, которые даже превосходят номинальные значения частот у NVIDIA Riva TNT2 Ultra.

Chaintech Desperado RI41 32Mb (NVIDIA Riva TNT2)

Видеокарта имеет AGP 4x конструктив, 32 мегабайт SDRAM 7 ns памяти, расположенной в 4-х 64-мегабитных модулях. Как видим, от предыдущей модели отличается не только модулями памяти, но и применяемым вентилятором. Установлен хороший кулер на шарикоподшипнике.



Плата имеет TV-out, причем в традиционном исполнении с двумя гнездами (composite, S-Video). По поводу установки активного кулера тут нареканий нет никаких, все сделано отлично. Драйверы поставляются на CD-диске, представляют собой NVIDIA reference 1.30. BIOS версии 2.05.13. Плата также имеет Retail упаковку. Документация и CD-диск полностью аналогичны предыдущей модели.

Видеокарта работает по умолчанию на частотах 125/150 МГц, которые соответствуют заявленных для NVIDIA Riva TNT2 частотам. Был протестирован и режим разгона карты на частотах 143/183 МГц (более высокие частоты плата не потянула).

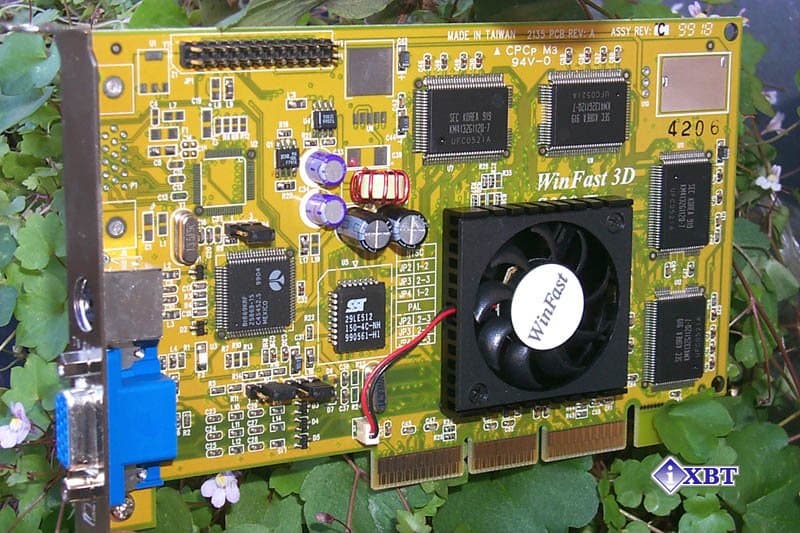

Leadtek WinFast 3D S320II 32Mb

Данная видеоплата имеет AGP 4x конструктив, 32 мегабайт SGRAM 7ns памяти, расположенной по обеим сторонам платы.

На карте смонтирован TV-out (S-Video, а в поставку входит переходник на Composite). Также есть посадочное гнездо под VGA-вывод для LCD-мониторов. Чипсет закрыт активным кулером. BIOS от 22 июля 1999 года.



Драйверы, поставляемые с картой, базируются на NVIDIA 1.88. Настройки ничем особым не отличаются, однако есть удобная закладка установки частот и шкала разгона чипсета и памяти.

Поставка платы — Retail, куда входит помимо документации 4 диска с программным обеспечением, в том числе и различные графические редакторы. Игр с картой не поставляется. Как уже было сказано выше, в поставку входит переходник S-Video — Composite.

Видеокарта по умолчанию работает на штатных для NVIDIA Riva TNT2 частотах — 125/150 Мгц. Разгон возможен только до 150/183 Мгц, на которых и была также протестирована эта плата. Больше никаких особенностей у этой карты нет.

Jetway Wonder 5000 32Mb

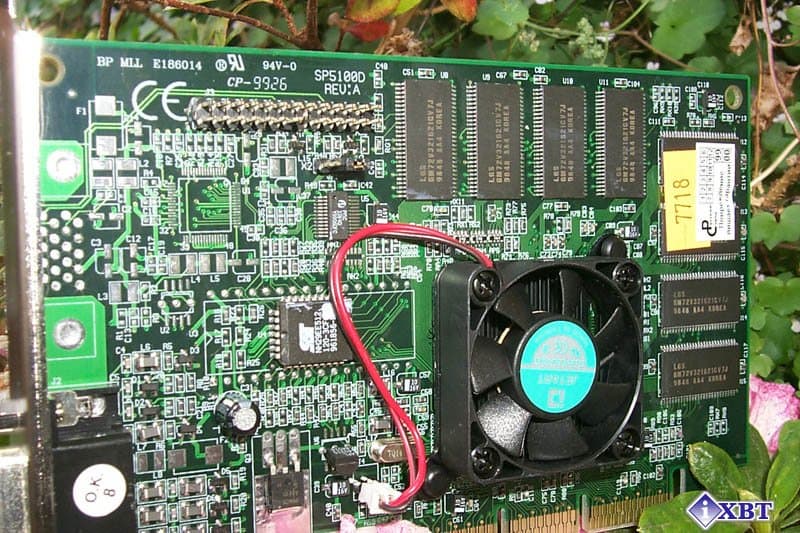

Эта карта имеет AGP 4x конструктив, 32 мегабайта SDRAM 7ns памяти, расположенной в 8-ми модулях на одной стороне карты. На плате имеется посадочные места для монтажа поддержки LCD-мониторов. Чипсет закрыт активным кулером, при этом была замечена та же грубейшая недоработка службы контроля, как допуск в продажу видеокарты, у которой радиатор не прижат к чипсету, а имеется щель между ними (примерно так же, как у Chaintech Desperado RI40).



BIOS версии 2.05.13, драйверы, поставляемые с картой, представляют собой NVIDIA Reference 1.30. Карта поставляется в Retail-упаковке, в комплект входят документация и диск с программным обеспечением.

Видеоплата работает по умолчанию на 125/150 МГц. Однако, возможен разгон до 150/183 МГц и выше. Но на этих частотах плата работает стабильно.

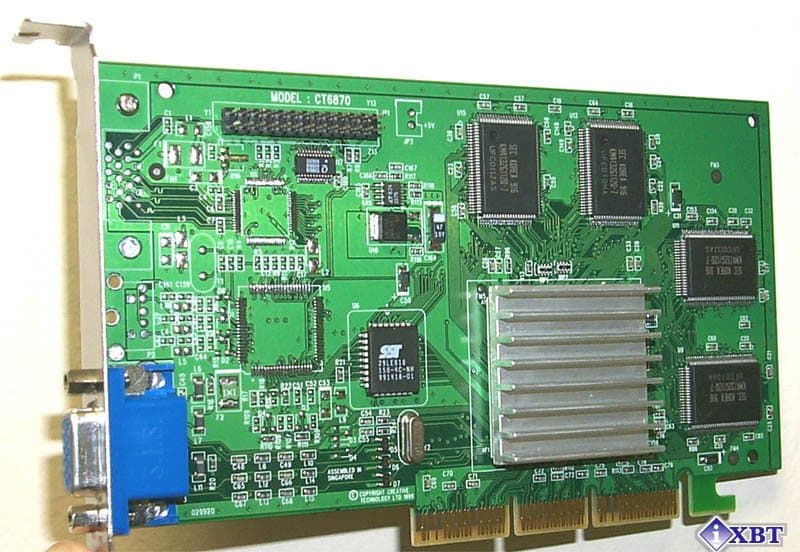

Creative 3D Blaster Riva TNT2 32Mb

Эта плата имеет 32 мегабайта SGRAM 7 ns памяти, расположенной по обеим стороным карты.



Видеокарта имеет посадочные места для монтажа системы TV-out и
поддержки LCD-мониторов. Чипсет закрыт пластинчатым радиатором (мне непонятна политика Creative, отказавшейся от более эффективного игольчатого радиатора, по-видимому, даже эти крохи экономии от смены радиатора учитываются). По традиции, как заведено у этой фирмы, радиатор приклеен к чипсету, а не прижат. В общем, видно, что к выпуску этой карты фирма Creative отнеслась уже с долей халатности, нежели к первенцу на базе NVIDIA Riva TNT2 Ultra. Практически только два, причем самых крупнейших производителей подобных плат на базе NVIDIA Riva TNT2, Diamond и Creative не смогли найти возможность поставить на плату такую мелочь, как активный кулер. Даже более мелкие фирмы, для которые себестоимость производства плат играет очень большую роль, находят возможности по монтажу вентиляторов на видеокарты. Поставка — Retail, причем в красочную коробке можно найти, кроме CD-диска с драйверами и утилитами, листовки и традиционную для карт от Creative наклейку Colorific для регулировки правильной настройки цветовой гаммы монитора. Никакие игры в данную поставку не входят.

Драйверы, поставляемые с картой, базируются на NVIDIA 1.88, имеют все основные настройки, имеющиеся в эталонных драйверах.

Плата работает по умолчанию на частотах 125/150 МГц, и разгоняется лучше других — до 150/200 МГц, однако эта самая дорогая из всех рассматриваемых карт в данной статье. BIOS — 2.05.13

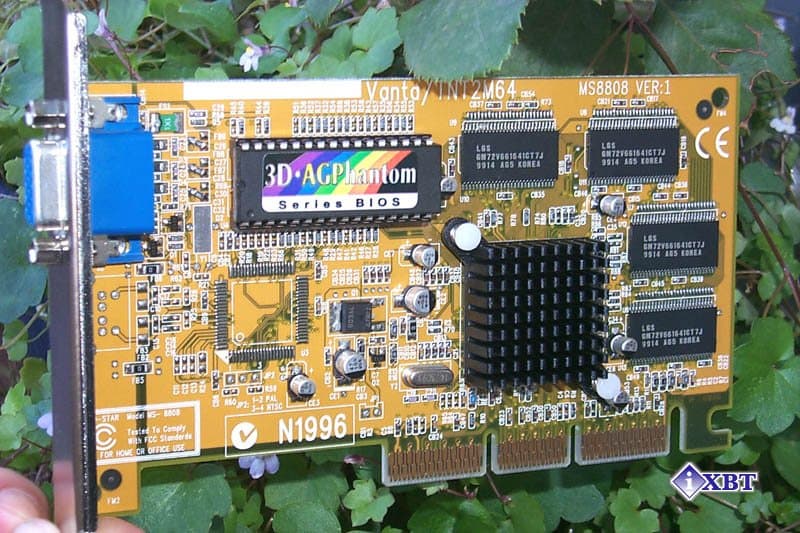

MSI MS-8808 Vanta 32Mb

Данная карта базируется на AGP 2x/4x конструктиве и имеет 32 мегабайт SDRAM 7ns памяти. Фирма MicroStar International решила внести ясность в то, что NVIDIA Vanta и Riva TNT2 M64 — это одно и то же, поэтому карту назвала двойным именем — Vanta/TNT2 M64.

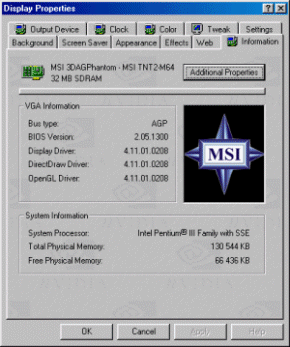

Плата имеет посадочные места под организацию TV-out, но в данной модели самого TV-out нет. BIOS версии 2.05.1300, драйверы, поставляемые с платой, базируются на NVIDIA Reference 2.08 (что даже очень удивило меня, наконец-то, хоть у одной карты нашлись наиболее свежие драйверы в поставке).

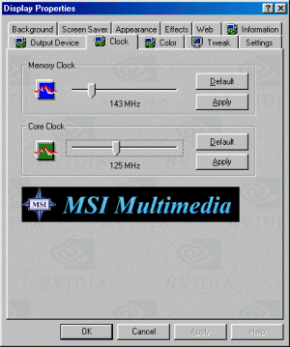

Как можно увидеть выше, драйверы включают в себя и утилиту по разгону платы. Частоты по умолчанию - 125/143 МГц, разгон осуществлен до 150/183 МГц.

Поставка этой платы — Retail, куда кроме диска с программным обеспечением входит буклет с кратким руководством. На CD-диске кроме драйверов можно найти несколько любопытных утилит от MSI, в том числе и "программный кулер" для процессора, утилиту рапортующую системную информацию о составляющих компьютера (вроде всем известной программы PCIList). Это первая из двух карт на базе NVIDIA Riva TNT M64, включенных в данный материал.

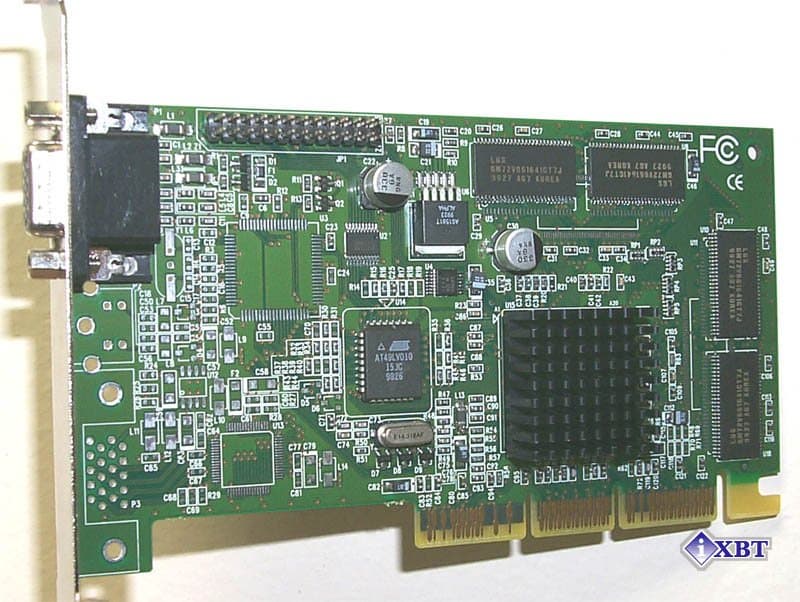

EV-TNT2-M64 32Mb

Эта видеокарта известна в народе, как "бабочка" (Butterfly), поскольку
появилась под именем Butterfly Riva TNT2 M64, однако после поиска в Интернет обнаружилось, что Butterfly Riva TNT2 M64 - совсем иная видеокарта. Имени разработчика EV-TNT2-M64 я так и не нашел, поэтому ясно, что это один из noname-производителей (наверняка из дружественного Китая). Плата базируется на AGP 2x/4x — конструктиве. На карте размещены 4 64-мегабитных модуля памяти SDRAM 7ns, которые образуют 32 мегабайта видеопамяти в сумме.



Как мы видим, чипсет закрыт игольчатым радиатором, который приклеен к нему, но не на клею, а через липкую прокладку, поэтому достаточно легко отклеивается. И что же под радиатором? Нет, не 3dfx Voodoo3 :). А там NVIDIA Riva TNT2 M64-Vanta:

NVIDIA решила наконец-то объединить эти чипсеты воедино, положив тем самым конец домыслам, что Vanta - урезанный Riva TNT, а M64 — урезанный Riva TNT2.

На видеокарте есть посадочные места под организацию вывода изображения на LCD-мониторы, и под TV-out. Поставляется эта карта в красочной коробке, где имеются руководство и диск с программным обеспечением. Драйверы представляют собой просто эталонные от NVIDIA версии 2.08. BIOS — 2.05.12

Данная плата работает по умолчанию на частотах 100/125 МГц, что характерно для NVIDIA Vanta, однако разгон вполне возможен и до 143/166 МГц. Должен отметить, что на частотах 125/150 МГц карта устойчиво работает даже без охлаждения, имея всего один небольшой игольчатый радиатор. Поэтому думается, что производитель просто перестраховался, поставив такие низкие частоты работы карты по умолчанию.

Ну что ж, рассмотрев чисто внешние особенности объектов нашего исследования, займемся теперь непосредственно тестированием.

Начнем мы, как уже у нас принято, с рассмотрения 2D. Учитывая то, что скоростные показатели по 2D у видеокарт этого семейства мало чем отличаются между собой, а на глаз все последние видеокарты очень быстры, то мы рассмотрим качество 2D. Могу сказать сразу, что буквально все карты показали наилучшее качество в 2D в режимах вплоть до 1600х1200. У меня лично нет нареканий. Может быть чуть-чуть похуже выглядели карты от Chaintech (Desperado RI40/41). Но и это нельзя назвать нареканием. Сразу скажу, что я рассуждаю с точки зрения рядового пользователя — игрока, которому такие высокие разрешения нужны не для высокоточной и профессиональной работы. Я соглашусь, что профессионал, работающий в 2D, никогда не согласится иметь видеокарту, например со встроенным RAMDAC, или игрового класса, поскольку в высоких разрешениях глаз опытного специалиста подмечает больше огрех в изображении, чем глаз простого пользователя. Но, тем не менее, мы должны отметить тот факт, что NVIDIA в процессе эволюции чипсетов сделала много для совершенствования вывода 2D-графики. Поэтому весьма отрадно видеть сегодня платы, имеющие чипсет от NVIDIA и даже тот же пресловутый ТВ-выход (которые в свое время очень сильно портил качество изображения), но дающие прекрасное качество 2D-изображения.

Рассмотрев особенности 2D графики у наших подопечных, перейдем к 3D. Отметим, что все наше тестирование проводилось при установках в драйверах по умолчанию. Особенности настроек драйверов мы рассмотрели в первой части обзора

Сравнение видеокарт на чипсете NVIDIA Riva TNT2 мы провели с использованием нескольких инструментов:

  • Futuremark 3D Mark99 MAX — универсальная программа получения скоростных результатов видеокарт на базе Direct X 6.1 в 16- и 32-битном цвете;
  • id Software Quake2 (используется демо massive1.dm2) — игровая программа, дающая скоростные показатели в OpenGL в 16- и 32-битном цвете на всех разрешениях;
  • id Software Quake3 Test v.1.07 (используется демо q3testdemo1.dm3) — игровая программа, дающая скоростные показатели в OpenGL в 16- и 32-битном цвете на всех разрешениях — мы использовали не самую последнюю версию этой программы по причине корректности сравнения с ранее протестированными в версии 1.07 видеокартами;
  • Monolith Shogo (используется демо revshogo) — игровая программа, дающая скоростные показатели в Direct X в 16-битном цвете на всех разрешениях при использовании мультитекстурирования;
  • Rage Expendable (используется демо-версия) — игровая программа, дающая скоростные показатели в Direct X в 16- и 32-битном цвете на всех разрешениях в режиме мультитекстурирования.

[ Далеее: результаты тестирования на системе Pentium III ]
