Как заставить Matrox смотреть Российское телевидение

Прельстившись возможностями комплекта из Rainbow Runner G серии (RRG) и Matrox G200, я поставил его к себе в компьютер. RRG мне попался с TV-тюнером на борту. Все было почти замечательно, только тюнер отказывался принимать наши программы. Тюнер был заточен под NTSC. Пошарив по Интернету, я убедился, что MATROX такой страны, как Россия, не знает, и надеяться увидеть что-нибудь из нашего эфира с помощью Matrox в ближайшее время не удастся. Тогда, взяв паяльник и выкроив немного времени, я заставил его показывать наши горячо любимые народом телевизионные программы против воли Matrox.

Процесс прошел успешно, чем я и хочу поделиться с народом.

Для переделки существует два пути:

1. Купить за $10–20 что-нибудь древнее с тюнером фирмы Philips на борту или отдельно TV-тюнер от чего-нибудь древнего (я использовал старый Cirrus СL5446 с TV-тюнером).

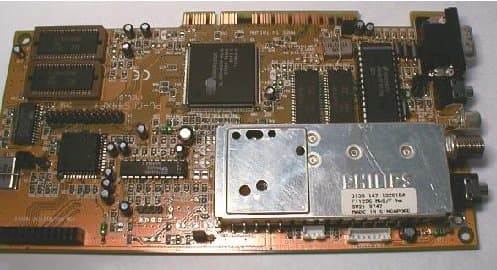

Единственное условие — тюнер должен быть сделан для РОССИИ! Аналогичные тюнеры используются во многих телевизионных платах, таких, как S3, возможно Tekram и т.д. Выглядеть он должен так, как показано на фотографии


(возможны небольшие отличия в виде различного расположения отверстий для настроек, отсутствия или наличия надписи PHILIPS или вида антенного разъема).

На других двух фотографиях (см. ниже) видно, как выглядят варианты этих тюнеров с открытой верхней крышкой (один, правда, уже переделан).

С помощью отсоса аккуратно выпаивают тюнер из RRG и старой TV-платы, последний затем запаивают в RRG. Паять безопаснее всего импульсным паяльником (у него хорошая изоляция от сети) или обеспечив надежный контакт жала паяльника с общим проводом RRG (например, с внешним контактом видеовхода). Далее RRG ставится в компьютер, подключается хорошая антенна, и в реестр прописывается информация о частотах TV-каналов (файл tv_rus.reg, 1,5 Kb).

Для RRG в Properties/Advanced/TV выбирается страна Russia.

Все каналы, сигнал которых достаточен для приема, появляются на экране вашего компьютера в цвете и со звуком! Единственное огорчение — это проблема с опознаванием SECAM, но это с тюнером не связано, это - кривые драйверы у Matrox. Для VT 1.50 beta, если выбрать систему NTSC для сильного сигнала, замечательно опознается SECAM и четкость высокая (видно до 500 линий в TV-таблице), если выбрать SECAM, то на слабых сигналах он опознается лучше, но иногда срывается цвет, а четкость заметно хуже — <300 линий, но пользоваться, в принципе, можно. У меня принимаются все каналы в метровом диапазоне из домашнего кабеля и почти все в дециметровом на польскую антенну с усилителем, которая висит на балконе.

2. Теперь второй вариант для любителей от души поковыряться в чем-нибудь паяльником. Это сэкономит для Вас $9 — $19, но отнимет больше времени. Можно купить три фильтра — один фильтр ПЧ видео для PAL/SECAM и два ПЧ звука — один полосовой на 6.5 МГц, второй — фильтр-пробка на 6.5 МГц. Также потребуется подстроечный конденсатор от кварцевых часов (можно вынуть из своих, если уж на время решил не обращать внимание). Я эти детали видел в магазине "КВАРЦ".

Можно поискать на Митино. Фильтр ПЧ видео я проверял нашего производства ФП3П7-495-3, а звуковые фильтры — импортные: FCM6.5 (SFE6.5) — полосовой и ECM6.5 — фильтр-пробка, тем более, что стоят они копейки. Фильтр
ПЧ видео должен иметь 5 выводов с одной стороны и иметь небольшие размеры, чтобы он поместился внутри тюнера.

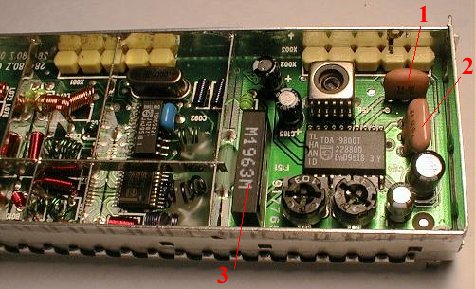

После демонтажа тюнера с RRG нужно снять с тюнера обе крышки. Осторожно, они могут быть пропаяны. На плоскостях этих крышек видны углубления. Для упрощения снятия крышек с помощью паяльника и отсоса удалите из этих углублений припой. На фотографии показан открытый тюнер перед переделкой, на нем показаны фильтры, которые необходимо заменить. К 17 и 16 выводам микросхемы необходимо будет припаять подстроечный конденсатор.


    1. Фильтр-пробка
    2. Полосовой фильтр
    3. Фильтр ПЧ видео

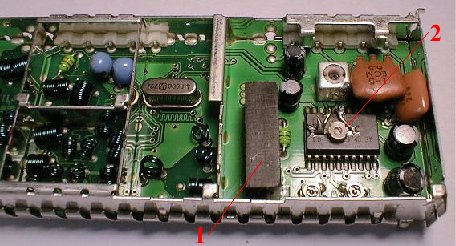

На следующей фотографии видно, как выглядит тюнер после переделки:


1. Российский фильтр ФП3П7-495-3
2. Подстроечный конденсатор

Подстроечный конденсатор подпаивают двумя жесткими проводами к выводам микросхемы, чтобы потом можно было его подстроить. После монтажа нижнюю крышку закрывают (ее можно не запаивать) и тюнер впаивают в RRG. Для подстройки конденсатора необходима достаточно короткая пластмассовая отвертка, ее можно сделать из куска крепкого пластика. RRG устанавливают в компьютер так, чтобы был доступ отверткой к конденсатору. Включают хорошую антенну. Прописывают реестр, как было указано выше, и включают какой-нибудь мощный канал. Отверткой крутят конденсатор, пока не появится цветное изображение. Оставляют конденсатор приблизительно в середине зоны появления сигнала. После чего можно закрыть вторую крышку тюнера, и на этом процесс можно считать законченным.

Если у Вас не получится, я не виноват. Это всего лишь описание того, что сделал я на свой страх и риск. На некоторые вопросы я смогу ответить. Замечу, что сейчас для приема TV используются установки на французский SECAM, в котором звук должен быть AM, хотя у нас он FM, но почему-то работает, может, это проблема тюнера, а может, драйверов, я не разбирался.

Отмечу также, что эта методика годится и для многих других TV-плат, если есть доступ к изменению частот настройки на каналы.




23 октября 1999 Г.
