Обзор видеокарты Matrox Millennium G400 MAX


Не так давно мы обсуждали видеокарту Matrox Millennium G400 16MB, но время идет, и производители и разработчики не стоят на месте. Некоторые из них пытаются привлечь внимание анонсами своих новых продуктов, ну, а другие просто продолжают разгонять имеющиеся. Например, 3dfx предлагает более скоростную Voodoo3 3500TV, NVIDIA — TNT2/Pro, ну а Matrox — Millennium G400 MAX. Кажущееся запаздывание этих продуктов на фоне скорого появления S3 Savage2000 и NVIDIA GeForce может быть объяснено как технологическими причинами, так и маркетинговыми. Возможно, фирмы столкнулись с трудностями при изготовлении чипов и только сейчас получили возможность более-менее постоянного выхода более шустрых микросхем, а возможно, это — преднамеренная маркетинговая политика. Второй вывод имеет основания ввиду того, что ни Matrox, ни 3dfx не планируют выпуск новых продуктов в этом году. А значит, фирмам надо что-то продавать и в этот промежуток времени. Цены на предыдущие модели (3dfx Voodoo3 2000, 3000, Matrox Millennium G400) уже успели несколько упасть, поэтому большую прибыль можно сделать только на дорогих 3dfx Voodoo3 3500TV и Matrox Millennium G400 MAX — впереди Рождество и сезонный рост спроса.

Однако, вернемся к Matrox Millennium G400 MAX. После того, как мы обозрели Matrox Millennium G400 16MB, в нашей лаборатории побывала и аналогичная плата с 32-ю мегабайтами памяти без DualHead. Но никакими выдающимися результатами она не блистала, единственное отличие — возможность использования разрешения выше 1024х768х32 в OpenGL, поэтому мы не сочли необходимым уделять отдельное внимание 32-мегабайтной версии. Но вот теперь, после появления у нас Matrox Millennium G400 MAX, мы будем использовать результаты Matrox Millennium G400 32MB в качестве отправной точки сравнительного анализа.

Перед рассмотрением самой платы напомним, чем же по сути отличается Matrox Millennium G400 MAX от Matrox Millennium G400. Отличие в одном — частотах работы самого чипа и памяти. Обычный Matrox G400 работает на 125/166 МГц (первое число — частота чипа, а второе — памяти), а Matrox G400 MAX — на 150/200 МГц. Ниже мы приведем основные характеристики семейства Matrox G400:

  Matrox Millennium G400 Matrox Millennium G400 MAX NVIDIA Riva TNT2 3dfx Voodoo3
Поддержка API Direct3D, OpenGL Direct3D, OpenGL Direct3D, OpenGL Direct3D, Glide/OpenGL
Частота чипа, МГц 125 150 125-150 143-183
Частота памяти, МГц 166 200 150-175 143-183
RAMDAC, МГц 300 360 300 300-350
Объем видеопамяти, Мбайт 16-32 32 16-32 16
Поддержка Truecolor (32bit) в 3D да да да нет
Максимальное разрешение в 3D:
- в Highcolor (16bit) 2048x1536 1600х1200 2048x1536 1600х1200
- в Truecolor (32bit) 2048x1536 1600х1200 2048x1536 нет
Число конвейеров рендеринга 2 2 2 1
Скорость текстурирования, млн.пикселей/сек 250 300 250-300 143-183
Пропускная способность, млн.полиг./сек 8 8 8 6-8
Поддержка текстур 1024х1024 да да да нет
Поддержка AGP:
- DiME да да да нет
- AGP 2x да да да нет
- AGP 4x да да да нет
Разрядность Z-буфера 32 32 24 16
Пиксельный MIP-mapping да да да да
Авто MIP-mapping да да да да
Трилинейная фильтрация:
- однопроходная да да да да
- аппроксимация нет нет да нет
Анизотропная фильтрация да да да да
Мультитекстурирование да да да да
Анти-Алиасинг (эффект сглаживания):
- краевой нет нет нет да
- полный да да да да
Туман да да да да
Поддержка Open GL ICD ICD ICD Miniport (wrapper)

Ну, а теперь — к делу. Видеокарта Matrox Millennium G400 MAX представляет собой плату, имеющую 32 мегабайта SGRAM 5ns памяти, AGP-конструктив, соответствующий спецификации AGP 1.0 и AGP 2.0, систему DualHead, позволяющую выводить изображение либо на два монитора, либо на монитор и телевизор.

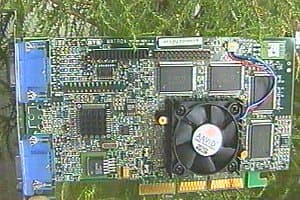

Как можно увидеть из снимков, чипсет закрыт активным кулером, имеющим отличный вентилятор на шарикоподшипнике (такой же был, например, на Hercules Dynamite TNT2 Ultra). Микросхема, отвечающая за разделение видеосигнала на два вывода, имеет приклеенный маленький игольчатый радиатор. На плате также есть разъемы под дочернюю карту Matrox Rainbow Runner Studio "G".

Напомним особенности видеокарт семейства Matrox G400. Прежде всего, это 256-битная архитектура DualBus (двойная шина). В основу G400 положена 128-разрядная двойная шина чипсета G200, но при этом удвоена ширина полосы пропускания графического движка. Таким образом, Matrox выпустила первую карту, расчитанную на широкий круг потребителей, с 256-разрядной шиной.

Эта архитектура представляет собой объединение двух однонаправленных 128-разрядных шин, работающих параллельно. За каждый такт работы данные пересылаются из входного буфера в ядро через 128-разрядную внутреннюю шину ввода, и в течение того же такта чипа идет передача данных из графического движка в выходной буфер через шину вывода. Система уплотнения данных управляет буферами данных, чтобы обеспечивалась непрерывная передача данных по внутренним шинам. Однако, надо иметь в виду, что потенциал этой двойной шины ограничивается пропускной способностью внешней 128-разрядной двунаправленной шины памяти. В предыдущем материале по Matrox G400 мы писали, что частота работы памяти не зависит от частоты чипсета, поэтому при использовании более быстрой памяти можно получить существенный прирост по скорости, прежде всего в 32-битном цвете. Однако, опыт показал, что Matrox синхронизировал частоты чипа и памяти, поэтому даже при самой быстрой памяти мы ограничены возможностями по разгону чипа.

Отметим и еще один момент. Это появление в официальных сообщениях от Matrox термина "мультитекстурирование" и заявление о поддержке этого способа наложения текстур, чего раньше не было, и мы догадывались о его поддержке только по термину "3D rendering array processor".

Пойдем дальше. Matrox G400 предоставляет нам уникальную технологию рельефного текстурирования с использованием карт окружающей среды (Environment mapped Bump mapping). Всем нам хорошо известно, что в ныне существующих 3D-играх все поверхности гладкие, и только наше воображение, основываясь на рисунках текстур, дает восприятие рельефности, например, стен. Обратите внимание, что почти у всех 3D-шутеров сюжет разворачивается либо в городе, либо в помещениях. Естественные пещеры в играх практически отсутствуют (исключение, пожалуй, составляет Unreal, где мастерски нарисованные текстуры и более-менее изломанный рельеф гор дают эффект натуральности). Дело в том, что без использования методов рельефного текстурирования показать низкие неровные своды невозможно. Также Matrox любит показывать в качестве примера использования Environment mapped Bump mapping поверхность воды в открытом водоеме, где мы можем реально видеть рябь и даже волны. К сожалению, пока только одна игра — Rage Expendable — использует этот восхитительный эффект. Хотя перспектива применения Environment mapped Bump mapping видится гораздо шире — в реальном мире рельефных или шероховатых поверхностей намного больше, чем гладких. Естественно, возникает вопрос: почему бы производителям игр не наброситься сразу на эту методику, делающую игры более фотореалистичными? Ответ банален, как и в случае с технологией сжатия текстур S3TC: пока ту или иную технологию поддерживают только избранные чипсеты, никто не станет делать игры, не рассчитанные на широкое использование на всех акселераторах. Вот появись еще пара чипсетов с поддержкой Environment mapped Bump mapping, тогда, думаю, массовый выход игр с рельефными текстурами стал бы реальностью. К сожалению, должен отметить, что пока никто не заявил о поддержке Environment mapped Bump mapping в своих чипсетах, хотя эта технология уже присутствует в DirectX 7.0.

Ниже приведу скриншоты с Rage Expendable, дабы можно было оценить возможности предоставляемые технологией Environment mapped Bump mapping:




Environment mapped Bump mapping enabled

Environment mapped Bump mapping disabled

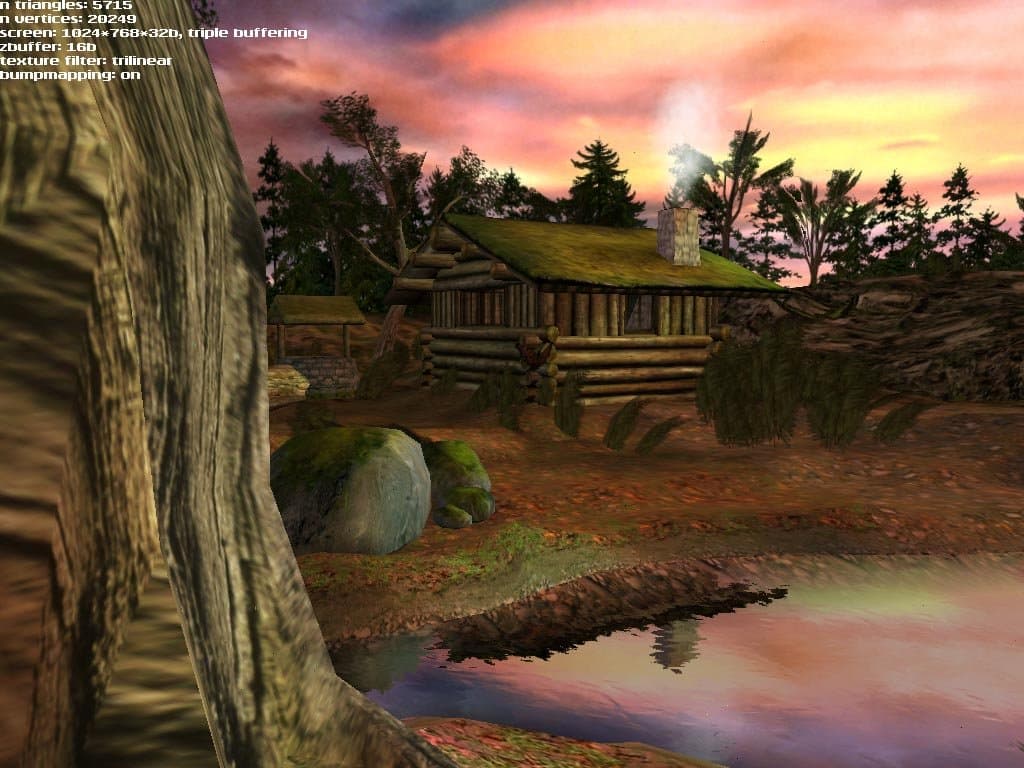

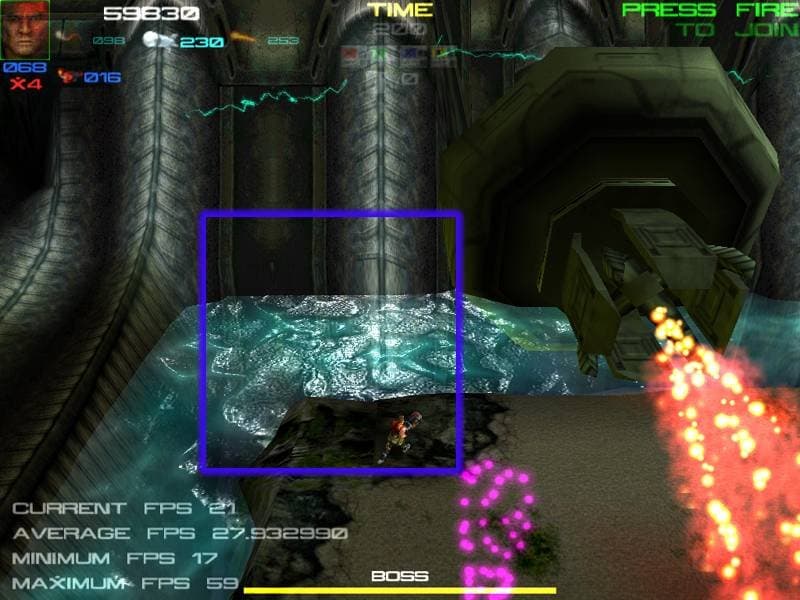

А вот скриншот из G400 TechDemo, обратите внимание на рябь на воде:

Красиво? Очень! Так что же такое Environment mapped Bump mapping? Это аппаратное ускорение рельефного текстурирования с использованием карт окружающей среды. Environment mapped Bump mapping представляет собой комбинирование трех различных текстурных карт для каждого пикселя: карты рельефа, карты окружающей среды и базовой карты. Карта рельефа представляет собой карту высот в форме полутонового черно-белого побитового изображения. Эта информация о высотах преобразуется в карту, содержащую значения смещений для каждой координаты текселя рельефной текстуры. Эти значения считываются первым блоком обработки текстур и затем используются блоком обработки рельефной карты для сдвига координат карты окружения. Затем происходит выборка текселей по смещенным координатам карты окружения и передаются во второй блок обработки текстур. Тексели карты окружения, имеющие отклонения в координатах, хранятся в пиксельном кэше. На этом завершается первый проход.

Во втором проходе тексель из карты окружения выбирается первым текстурным блоком, соответствующий тексель из базовой текстуры выбирается вторым текстурным блоком. Они смешиваются, в результате получается рельефный тексель.

А теперь вернемся к конструктивным особенностям Matrox Millennium G400 MAX. Сразу бросается в глаза наличие двух разъемов для вывода видеосигнала. Ну, про первый из них все ясно, он для подключения основного монитора, а вот второе гнездо — особенное. Существует два варианта его использования, что можно увидеть в драйверах.

Первый вариант — TV-out. В комплекте с платой поставляется переходник "VGA — TV-out", который одним концом подключается ко второму гнезду VGA, а на другом находятся разъемы S-Video и Composite для подключения к телевизору или видеомагнитофону. Таким образом, можно получить изображение на телевизоре очень хорошего качества, при этом картинка на мониторе остается стабильной и не портится, как это происходит на многих картах с TV-out.

Второй вариант, наиболее интересный — это возможность подключения второго монитора, который может быть задействован двумя способами:

  • использование второго монитора как дублера первого (то есть на втором полностью повторяется изображение с первого).
  • использование второго монитора для расширения рабочего стола. Этот вариант мы рассмотрим подробнее.

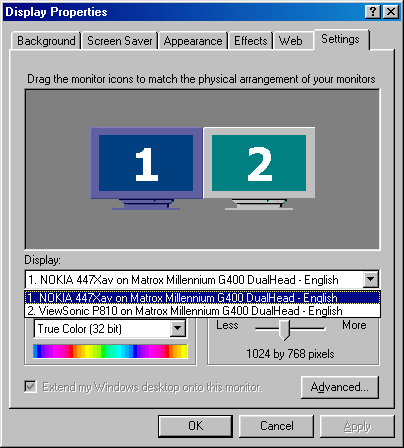

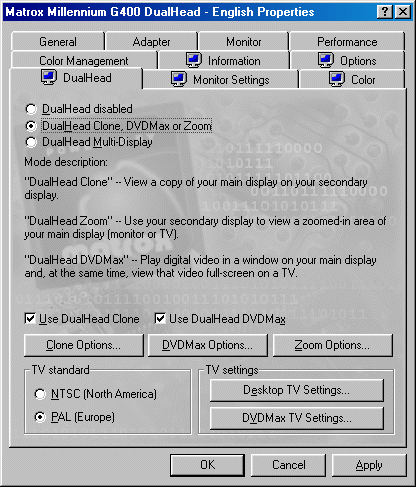

При активизации режима расширения рабочего стола мы получаем следующую закладку в драйверах:

В данном случае мы можем выбрать один из двух мониторов и конкретно для него осуществить настройки по разрешению, частоте регенерации и др. То есть, Matrox Millennium G400 MAX имеет два раздельных модуля CRTC (Cathode Ray Tube Controller), которые позволяют использование двух мониторов независимо друг от друга. Таким образом, к Matrox Millennium G400 MAX можно подключать совершенно разные по своим характеристикам мониторы (кроме LCD, для них требуется отдельный модуль). После настройки обоих мониторов (я сделал на обоих одинаковое разрешение 1024х768) мы можем видеть необычного размера рабочий стол и окно приложения (я растянул его на оба монитора):

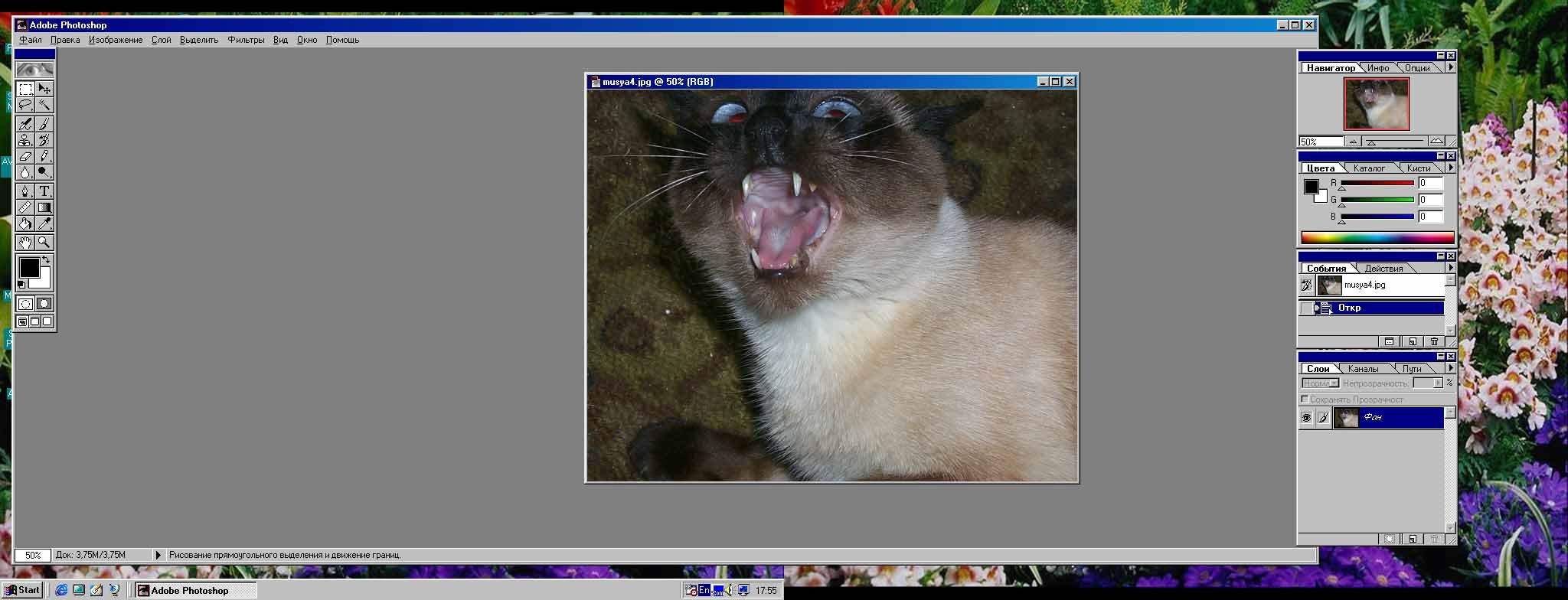

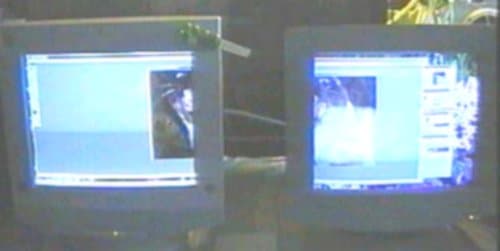

А вот как это выглядит на двух мониторах:

И в конце рассмотрения особенностей платы коснемся комплектации. Карта поставляется в красочной коробке, с ней идет CD-ROM с программным обеспечением (в том числе с игрой Expendable, поддерживающей Environment mapped Bump mapping), руководство пользователя и переходник TV-out.

Ну что ж, приступим к тестированию. Компьютер, на котором мы испытываем видеокарты, имеет следующую конфигурацию:

  • процессор Intel Pentium III — 500 MHz;
  • системная плата ASUS P3B-F (i440BX);
  • оперативная память 128 Mb PC-100;
  • жесткий диск Quantum FB CR 6.4GB;
  • монитор ViewSonic P810 (21');
  • операционная система — MS Windows 98.

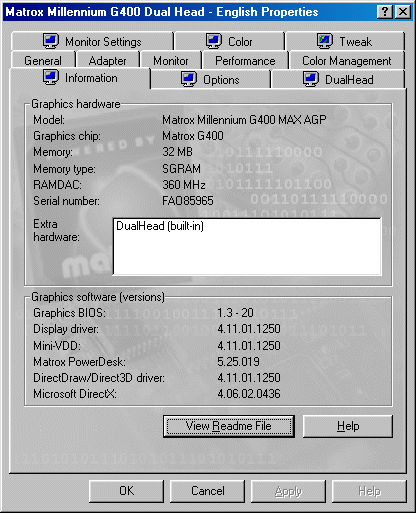

Рассмотрим процесс установки видеокарты Matrox Millennium G400 MAX. Для тестирования мы использовали последние опубликованные драйвера версии 5.25. Также мы получили и бета-версии новых драйверов версии 5.30 и мини-драйвера TurboGL. Испытав версию 5.30, мы получили схожие с 5.25 результаты в DirectX и небольшой прирост скорости в OpenGL. При использовании же TurboGL-драйвера, прирост производительности в OpenGL был существенен. Поэтому мы использовали официально вышедшие драйвера версии 5.25 и отдельно — бета-версию мини-драйвера TurboGL.

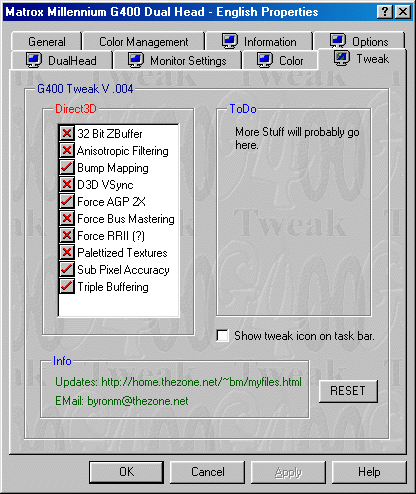

К сожалению, должен отметить, что драйвера не имеют почти никаких настроек 3D, поэтому пришлось установить утилиту G400 Tweak v.004.



Эта программа позволяет регулировать Vsync (синхронизацию частот дискретизации карты и кадровой развертки монитора), устанавливать 32-битный Z-буфер, включение Environment mapped Bump mapping и другое. Тестирование проводилось при отключенном Vsync.

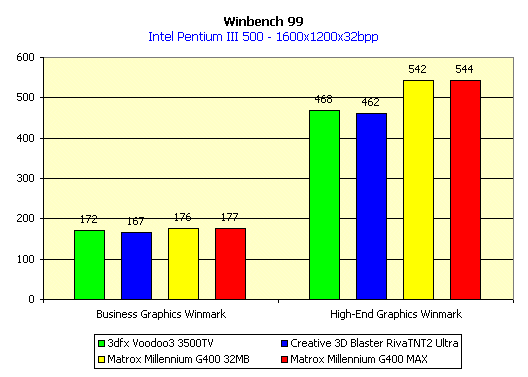

Ну что ж, вот мы и подошли вплотную к рассмотрению результатов тестирования. Начнем мы с 2D-графики. Скоростные показатели мы получили при помощи Winbench99 в разрешении 1600х1200 при 32-битном представлении цвета:

Можно убедиться, что по скорости практически никакого отличия от ранее протестированной Matrox Millennium G400 16MB нет. На сегодня платы серии Matrox G400 остаются лидерами по скорости в 2D среди игровых карт (да и профессиональных тоже). Ну, а про качество 2D даже говорить много не надо — оно просто отличное. 1600х1200 — и все четко и прекрасно видно. Вывод очевиден: Matrox Millennium G400 MAX в 2D-графике имеет бескомпромиссное лидерство! Любой профессионал, работающий с высокоточной графикой и тончайшими линиями, несомненно останется доволен этой картой.

А что же у нас с 3D? Кажется, используя Matrox Millennium G400 MAX появляется возможность получить и отличное 2D, и мощнейшее 3D. Оправдал ли Matrox Millennium G400 MAX наши ожидания? Ниже мы ответим на этот вопрос.

Для получения комплексной картины скорости работы этой платы в 3D мы использовали ряд программ:

  • FutureMark 3DMark 99 MAX — синтетический тест для разностороннего исследования работы платы в Direct3D (Direct X 6.1);
  • Monolith Shogo — игра 3D-шутер, позволяющая оценить работу платы в Direct3D (использовалась демо Revshogo);
  • Rage Expendable — игровой бенчмарк, позволяющий оценить работу платы в Direct3D, а также увидеть в деле рельфное текстурирование у Matrox Millennium G400 MAX;
  • id Software Quake2 — известный 3D-шутер, позволяющий исследовать работу платы в OpenGL (используется демо massive1.dm2);
  • id Software Quake3 Test 1.08 — тестовое демо 3D-шутера, позволяющее исследовать работу платы в OpenGL при различных стандартных режимах: Normal, High Quality, Fast и Fastest (используется демо q3demo1.dm3).

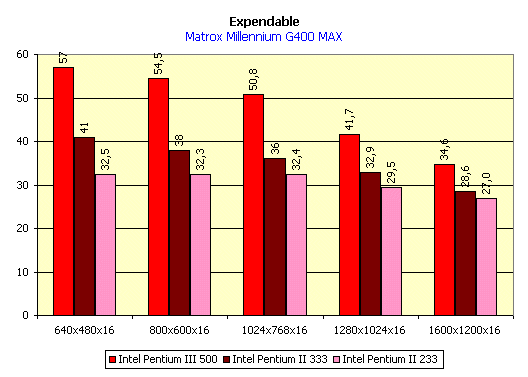

Тестирование проводилось на двух системах: на базе процессоров Intel Pentium III и AMD K6-2, однако скажу, что приводить результаты тестирования видеокарт последнего поколения на системе К6-2 уже нет никакого смысла, поскольку почти во всех режимах наблюдается нехватка мощности процессора и, по сути, измеряется не мощность видеокарты, а CPU. И в дальнейшем тестировании мы исключим эту платформу из наших инструментов исследования. Поклонникам AMD мы же посоветуем немного подождать и обратить свое внимание на новые процессоры Athlon, которые, безусловно, дадут прикурить современным видеокартам.

Matrox Millennium G400 MAX мы будем cравнивать с Matrox Millenium G400 32MB, 3dfx Voodoo3 3500TV и Creative 3D Blaster Riva TNT2 Ultra на базе чипа NVIDIA Riva TNT2 Ultra. Эти карты (кроме Matrox Millennium G400) относятся примерно к одному ценовому диапазону (3dfx Voodoo3 3500TV стоит немного дороже, но она имеет дополнительные ТВ-функции). Исследоваться будут и режимы разгона, поскольку Matrox Millennium G400 MAX, имеющий частоты по умолчанию 150/200 МГц, хорошо и устойчиво работает на 170/225 МГц (напомню, что частоты чипа и памяти связаны, и нет никакой возможности их менять раздельно).






Это было Direct3D. Как известно, производительность плат от Matrox в OpenGL всегда вызывала нарекания пользователей, особенно в свете почти годичного периода времени, прошедшего с момента выхода Matrox Millennium G200 и до появления окончательной версии ICD OpenGL для этой карты. Тем не менее, должен отметить, что Matrox стала наращивать темпы выхода новых, улучшенных версий OpenGL-драйверов. На данный момент ожидается выход уникального драйвера Matrox TurboGL, являющегося мини-драйвером, предназначенным для игр класса Quake2 и Quake3. Располагая бета-версией и этого драйвера, мы можем продемонстрировать его работу на примере Quake2 и Quake3.

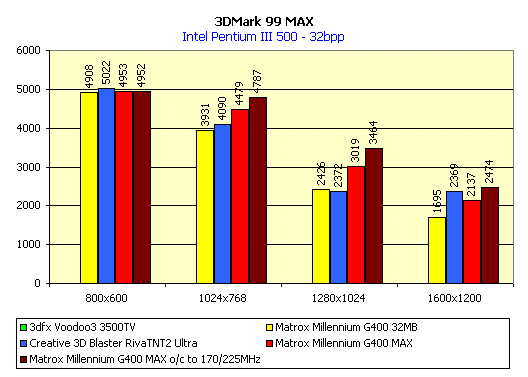

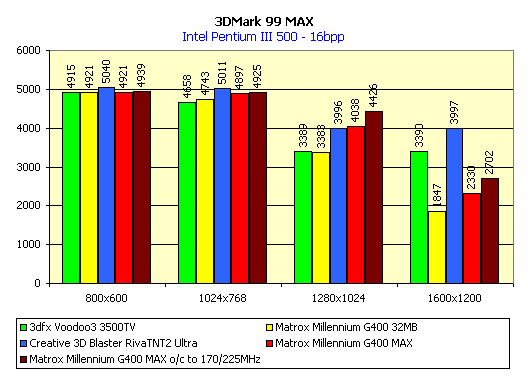

Что же можно сказать, глядя на эти результаты? Пойдем по порядку. В тесте 3D Mark99 MAX плата Matrox Millennium G400 MAX оказалась примерно на уровне NVIDIA Riva TNT2 Ultra, явно обогнав 3dfx Voodoo3 3500TV (результаты в разрешении 1600х1200 при 16-битном цвете показались нам несколько странными, однако должен отметить, что сам тест ведет себя подчас непредсказуемо в этом разрешении, повторное тестирование может выдать цифры с погрешностью 50-70%, поэтому мы даем эти данные для ориентира). А вот в 32-битном цвете на том же тесте наша карта показала отличные результаты!

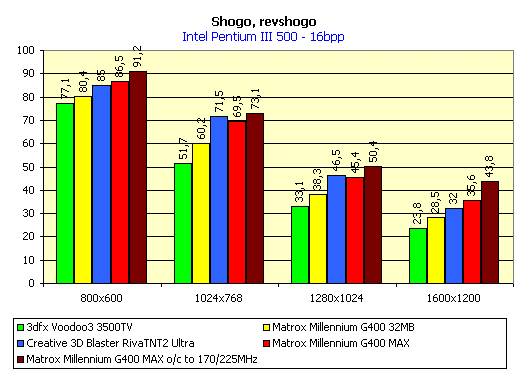

В игре Shogo плата Matrox Millennium G400 MAX оставила далеко позади 3dfx Voodoo3 3500TV и оказалась также на одном уровне с NVIDIA Riva TNT2 Ultra.

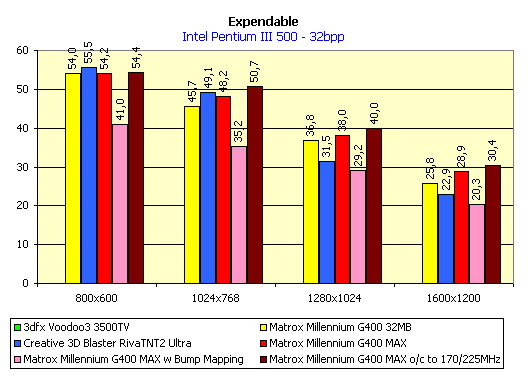

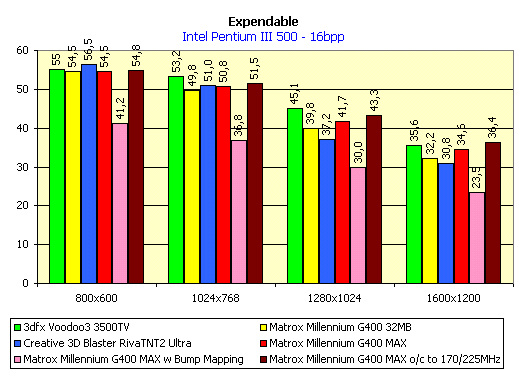

А вот в Expendable картина изменилась. На высоких (выше 1024х768) разрешениях Matrox Millennium G400 MAX сильно обогнала NVIDIA Riva TNT2 Ultra, однако чуть отстала от 3dfx Voodoo3 3500TV (явно сказывается более выгодный для 3dfx-карт режим мультитекстурирования). Зависимость производительности платы от частоты процессора указывает нам на явную невыгодность приобретения такой мощной платы владельцам низкоскоростных процессоров (если скорость не поднимается выше 34, а то и 28 fps, то можно купить и плату подешевле, которая даст примерно такую же скорость). Падение производительности при включении режима Environment mapped Bump mapping не столь критично, чтобы отказываться от такой красоты, однако и не безболезненно.

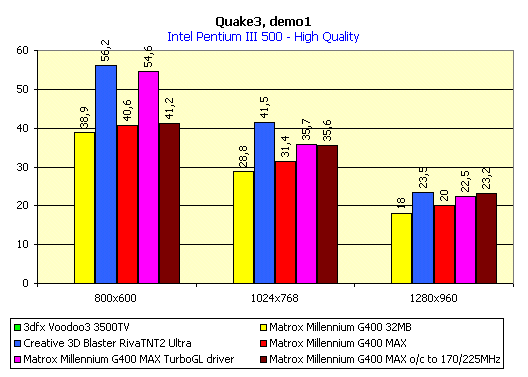

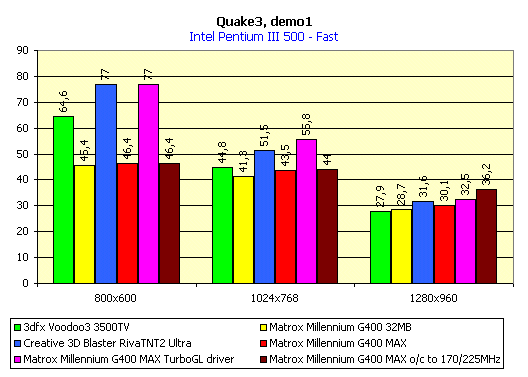

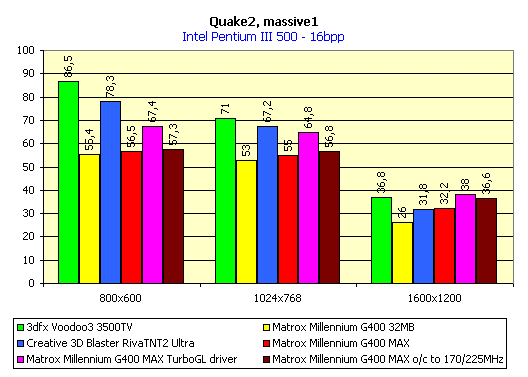

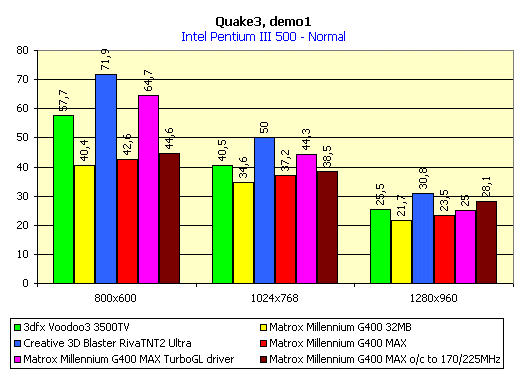

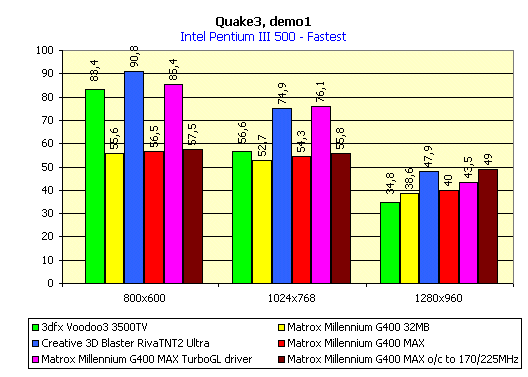

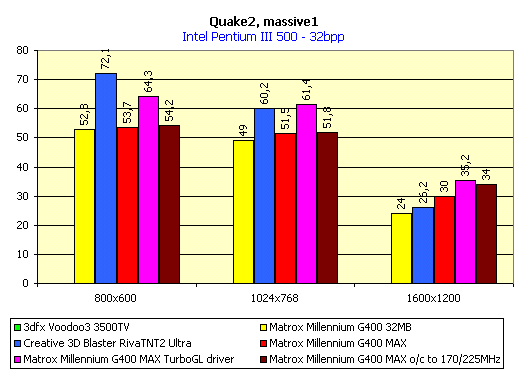

Рассмотрим теперь ситуацию в OpenGL. Как можно увидеть, только TurboGL-драйвер, официальный выход которого запланирован на ближайшие дни, позволяет разогнанному Matrox Millennium G400 MAX подняться до уровня nVidia Riva TNT2 Ultra и до 3dfx Voodoo3 3500TV. Все же OpenGL-драйвер у Matrox, видимо, еще не достаточно оптимизирован. Также хочу обратить внимание на то, что TurboGL-драйвер дает лучшие результаты в избранных разрешениях, прежде всего в 800х600 и 1024х768, где прирост в скорости относительно ICD OpenGL 5.25 максимальный. К сожалению, портит общую картину и отсутствие корректной работы ICD OpenGL в Quake2 от Matrox в разрешении 1280х960.

В целом же, результаты у Matrox Millennium G400 MAX очень хорошие — владельцы быстрых процессоров не будут разочарованы этой платой.

Затрагивая тему качества, могу сказать кратко, что нареканий никаких нет, все четко и красиво. Подробно мы рассматривали этот вопрос в нашем обзоре Matrox Millennium G400.

И в заключение коснусь вопроса DVD-проигрывания. С платой Matrox Millennium G400 MAX поставляется Matrox DVD-Player, который обеспечивает снижение загрузки центрального процессора при декодировании MPEG2 до 55%, что дает нам основания для положительных эмоций. Качество изображения — отличное, видеопоток идет ровно, без рывков, и при этом процессор загружен не на 85–100%, а всего на 53–55%. То есть, часть функций по декодированию видеокарта действительно берет на себя.

Подведем итоги. Видеоплата Matrox Millennium G400 MAX, обладая ценой примерно на уровне карт на базе NVIDIA Riva TNT2 Ultra, но меньшей, чем у 3dfx Voodoo3 3500TV (заметим, что количество памяти у Voodoo3 в 2 раза меньше), имеет скоростные показатели примерно на уровне вышеназванных плат, однако при этом обладает рядом достоинств. Во-первых, это — отличное 2D, которое устроит даже профессионалов, во-вторых — выход на два приемника видеосигнала, которыми могут быть либо два монитора, либо монитор и телевизор. Плюс прекрасное качество изображения как в 3D, и наличие технологии Environment mapped Bump mapping. Мы смело можем рекомендовать эту плату владельцам мощных процессоров, на которых плата сможет показать свою силу, а также тем, у кого либо большой монитор, либо пара мониторов, на которые можно разнести общий рабочий стол.

Видеокарты предоставлены компаниями RSI и iPLabs
