Leadtek WinFast GeForce2 Pro на базе NVIDIA GeForce2 Pro


Сравнительно мало прошло времени с момента представления этого GPU, когда в обзоре по ASUS AGP-V7700 Pro мы рассмотрели подробно этого представителя линейки графических процессоров от NVIDIA. Как всегда, первый обзор новой платы на более продвинутом чипе представляет собой комок снега, брошенный с вершины заснеженной горы. Со временем этот комок превращается в "снежную лавину" анонсов и обзоров видеокарт на базе нового чипа.

Компания NVIDIA очень много сделала для укрепления своего статуса лидера решений для массового рынка 3D графики. Вот четыре слагаемых успеха NVIDIA:

  • Выпуск очень широкой гаммы продуктов, покрывающей все сегменты массового рынка: от самых дешевых (типа Riva TNT2M64, Vanta) до супер-дорогих (GeForce2 Ultra);
  • Дешевизна графических процессоров для entry-level сегмента рынка, поэтому очень многим производителям компьютеров выгодно использовать карты на чипах от NVIDIA;
  • NVIDIA поставляет свои графические процессоры широкому кругу производителей, что позволяет быстро выводить на рынок в больших объемах новые решения;
  • Качественные и регулярно обновляющиеся драйверы для всей линейки графических процессоров, выпускаемых в последние два года.

Сейчас флагманская серия GPU от NVIDIA это GeForce2, поэтому я еще раз приведу список продающихся продуктов на базе этих графических процессоров, добавив к нему карту на GeForce 256 DDR, которая не потеряла своей актуальности за прошедший год:

  1. NVIDIA GeForce2 MX 16/32MB, $90-140 ($70-100 к концу года)
  2. NVIDIA GeForce 256 DDR 32MB, $160-180 ($120-140 к концу года)
  3. NVIDIA GeForce2 GTS 32/64MB, $220-340 ($180-280 к концу года)
  4. NVIDIA GeForce2 Pro 64MB, $380-400 ($300 к концу года)
  5. NVIDIA GeForce2 Ultra 64MB, $450-470 ($320-350 к концу года)
Как видно, NVIDIA имеет полный арсенал на все случаи жизни (напомним, что для сектора мобильных компьютеров предлагается GPU GeForce2 GO).

Видеокарты на чипе GeForce2 Pro имеют на борту графический процессор, чье ядро работает на частоте 200 МГц, т.е. так же, как у GeForce2 GTS, но зато на этих картах установлена более быстрая DDR-память, работающая на частоте 200 (400) MHz. Но главное — то, что карты на базе GeForce2 Pro стоят примерно на $100 дешевле, чем карты на базе GeForce2 Ultra. Напомним также, что GeForce2 Pro устанавливается на видеокарты, имеющие на борту объем локальной видеопамяти исключительно размером в 64 Мб (впрочем, как и карты на базе GeForce2 Ultra).

Сегодня мы рассмотрим еще одну карту на базе GeForce2 Pro от компании Leadtek — WinFast GeForce2 Pro. О компании Leadtek Research мы уже писали много раз, это уже хорошо известный на российском рынке производитель, поэтому не буду повторяться.

Карты на базе GeForce2 Pro выгодно отличаются от своих предшественников именно наличием более быстрой памяти, что делает играбельными все более высокие разрешения, а это значит, что объем памяти в 64 Мб уже может быть востребован некоторыми играми. Не зря еще год назад один из создателей Quake3, Джон Кармак сказал, что эта игра в 1600х1200х32 на многих уровнях будет использовать 54 Мб текстур (это только одних текстур!). Правда, тогда на эти разрешения все смотрели просто как на теоретически возможный режим, а ныне при наличии карты на базе GeForce2 в таком разрешении можно спокойно играть. Ну что же, хватит слов, перейдем к вскрытию тела.

Плата

Основные характеристики Leadtek WinFast GeForce2 Pro:

  • NVIDIA GeForce2 Pro
  • 25 Million Polygons/sec, 800 Million Pixels/sec
  • 350 MHz RAMDAC resolution up to 2048x1536 32-bit Z-buffer/stencil
  • Display Modes:
ResolutionColorsVertical Refresh Rate
640x4808/16/32 bits60Hz to 240Hz
800x6008/16/32 bits60Hz to 240Hz
1024x7688/16 bits60Hz to 240Hz
1024x76832 bits60Hz to 200Hz
1152x8648/16 bits60Hz to 200Hz
1152x86432 bits60Hz to 170Hz
1280x9608/16 bits60Hz to 170Hz
1280x96032 bits60Hz to 150Hz
1280x10248/16 bits60Hz to 170Hz
1280x102432 bits60Hz to 150Hz
1600x9008/16 bits60Hz to 150Hz
1600x90032 bits60Hz to 120Hz
1600x12008/16 bits60Hz to 120Hz
1600x120032 bits60Hz to 100Hz
1920x10808/16 bits60Hz to 100Hz
1920x108032 bits60Hz to 85Hz
1920x12008/16 bits60Hz to 100Hz
1920x120032 bits60Hz to 85Hz
1920x14408/16 bits60Hz to 85Hz
1920x144032 bits60Hz to 75Hz
2048x15368/16 bits60Hz to 75Hz
2048x153632 bits60Hz

Мы не будем подробно описывать особенности и возможности GPU семейства GeForce2 от NVIDIA, чтобы не повторяться, вы всегда можете посмотреть все необходимые данные в этой статье и в этой.

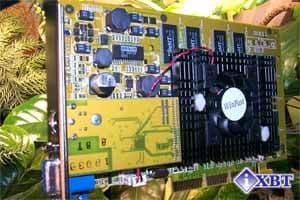

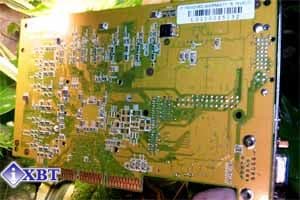

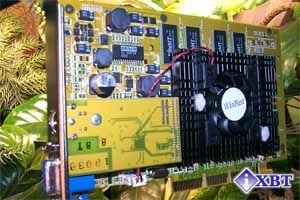

Посмотрим на саму карту:

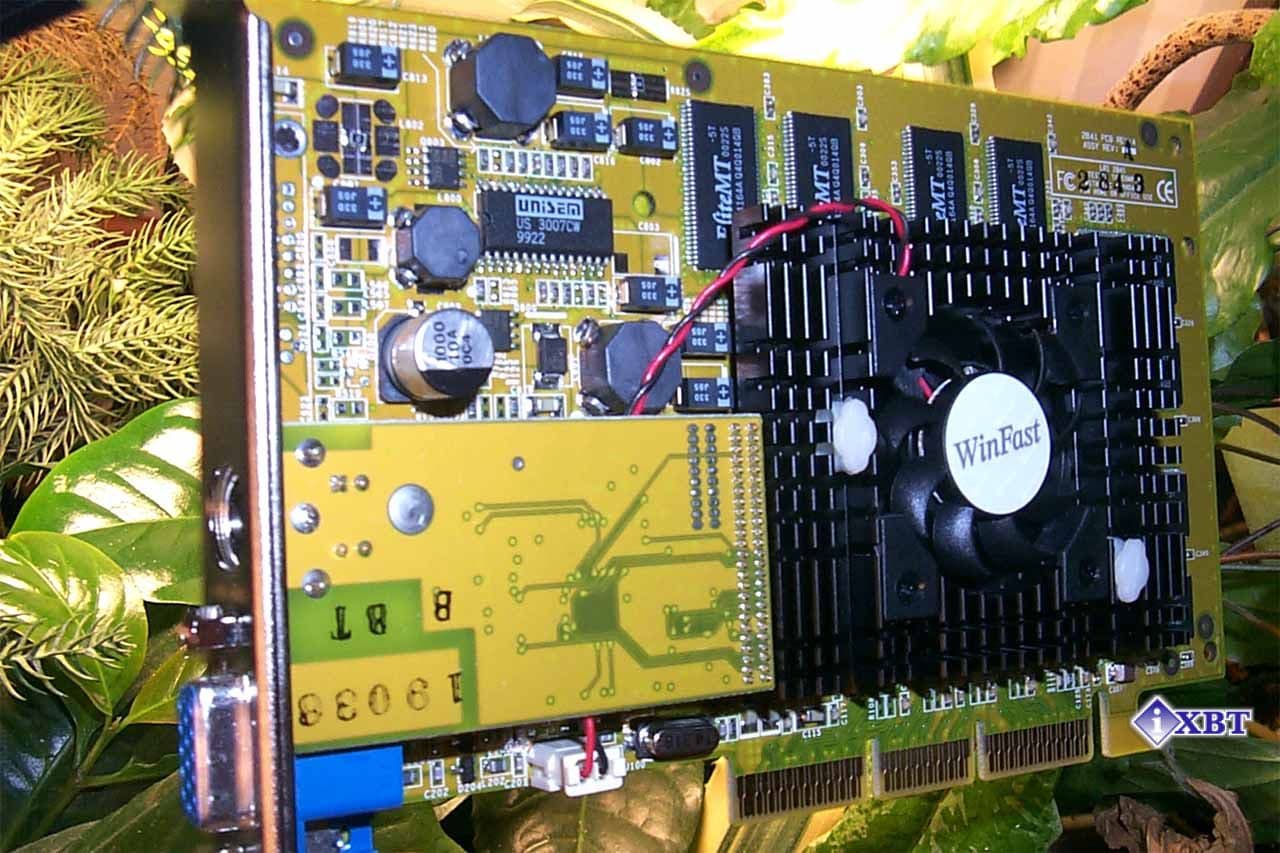

Карта имеет AGP2x/4x интерфейс, 64 Мб 5 ns DDR SDRAM памяти, размещенной в 8-ми чипах, расположенных на лицевой стороне PCB:

Чипы памяти произведены фирмой EliteMT и рассчитаны на рабочую частоту 200 (400) МГц. На этой частоте память и функционирует. Замечу, что нередко приводятся только результирующие значения тактовой частоты DDR памяти, которые вдвое больше и выглядят более внушительно, хотя суть от этого не меняется. То есть, если говорится, что частота работы DDR-памяти равна 400 МГц, то на самом деле она работает на частоте 200 МГц.

На данной карте установлен огромный черный радиатор с вентилятором. Подобные радиаторы мы уже могли видеть на платах Leadtek семейства GeForce2. К сожалению, с таким мощным радиатором соседствует весьма слабый по воздухообмену вентилятор, поэтому опыт разгона GeForce2 GTS — плат от этого производителя свидетельствует о скромном потенциале при повышения частоты работы GPU. Тахометра этот кулер не имеет. Нетрудно заметить, что Leadtek использовала эталонный (reference) дизайн от NVIDIA при производстве своей карты.

Отметим, что как и в случае с GeForce 256, один и тот же чип, но установленный на платы с разным типом локальной видеопамяти, маркируется по-разному. Например, на чип GeForce 256, который устанавливается на платы с DDR-памятью, нанесена маркировка NVIDIA GeForce 256 DDR. В случае с GeForce2 Pro наблюдается аналогичная картина — по сути, все тот же чип GeForce2 GTS, но с другой маркировкой. Наверное, это сделано для упорядочения поставок комплектов GPU с микросхемами памяти производителям плат.

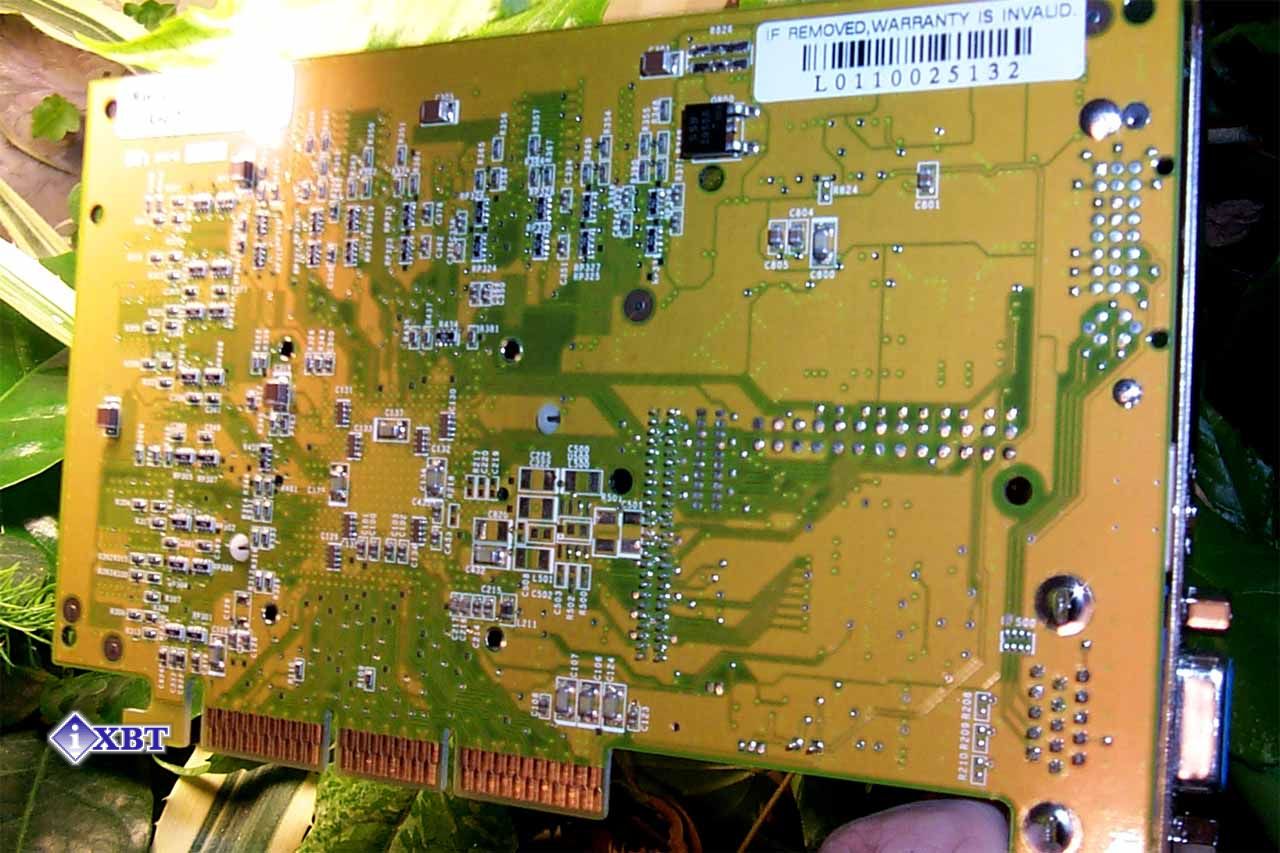

Плата имеет традиционный для Leadtek Research лимонно-желтый цвет. На PCB установлена дочерняя карта с TV-out (чипсет Conexant BT869). Также на видеокарте предусмотрено пустое место для установки разъема для подключения цифровых мониторов. В комплект поставки входит переходник S-Video-to-RCA, поэтому и российские пользователи, имеющие видеотехнику без поддержки S-Video, смогут воспользоваться TV-out этой платы.

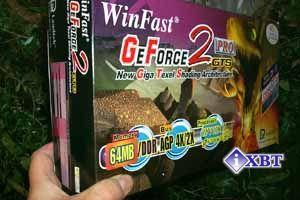

Карта поставляется в коробке уже привычного для Leadtek дизайна с изображением представителя пресмыкающихся, которая отличается от коробки из-под GeForce2 GTS — карт только наклейками "Pro" и "64MB":

В поставку входит руководство пользователя, удлинитель S-Video, переходник S-Video-to-RCA и 2 CD-диска с программным обеспечением:

  • диск с драйверами и утилитами (в том числе и 3Deep утилитой от E-Color);
  • Leadtek WinFast DVD — плеер DVD
В коробке можно также найти наклейку на монитор для калибровки цветовой гаммы.

Разгон

На данной карте нам удалось разогнать графический процессор до частоты 230 МГц, а память удалось заставить работать на результирующей частоте вплоть до 480 МГц (!). Это практически рекорд по разгону 200 МГц — памяти! Поэтому следует ожидать значительного прироста в производительности при работе этой платы на повышенных частотах.

Установка и драйверы

Теперь перейдем к практической части нашего обзора, а начну я с представления конфигурации испытательного стенда:

  • процессор Intel Pentium III 1000 MHz:
  • системная плата Chaintech 6OJV (i815);
  • оперативная память 256 MB PC133;
  • жесткий диск IBM DPTA 20GB;
  • операционная система Windows 98 SE;

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

С картой поставляется драйвер на базе NVIDIA reference driver 6.27 и фирменная утилита WinFox, которая дает дополнительные возможности по настройкам. Давайте рассмотрим эти возможности.

Началом работы WinFox можно считать появление пиктограммы в панели задач внизу справа, которая запускает диспетчер настроек и опций:

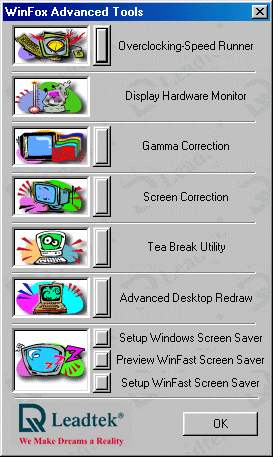

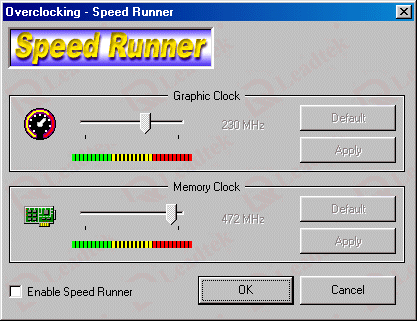

Самым верхним и основным пунктом являются Advanced Tools и утилита разгона Speed Runner:





Ну, если с утилитой по разгону все ясно, то второй (недоступный в данном случае) пункт говорит о том, что Leadtek тоже взялась за идею мониторинга работы видеокарт. Правда, это пока реализовано лишь в одной плате на базе NVIDIA GeForce2 MX (мы ее рассмотрим в ближайшее время).

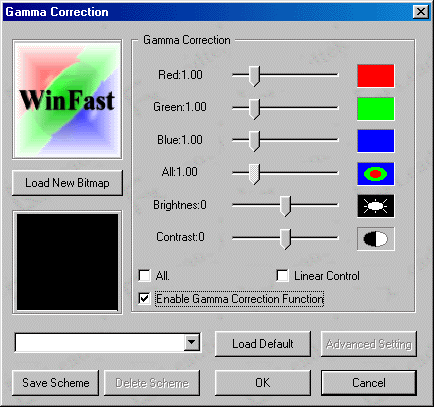

Дальше идут настройки цветовых решений и экранных настроек:

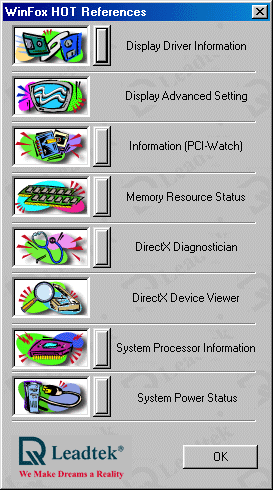

Через WinFox можно выйти и на еще одно интересное меню:

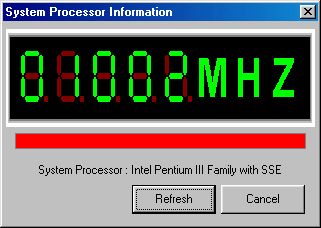

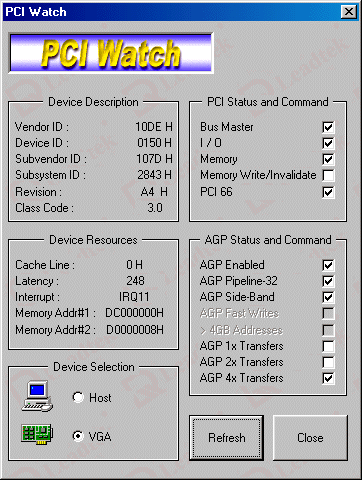

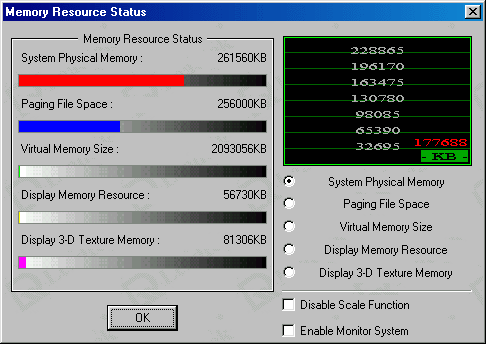

Тут есть как информационные панели,

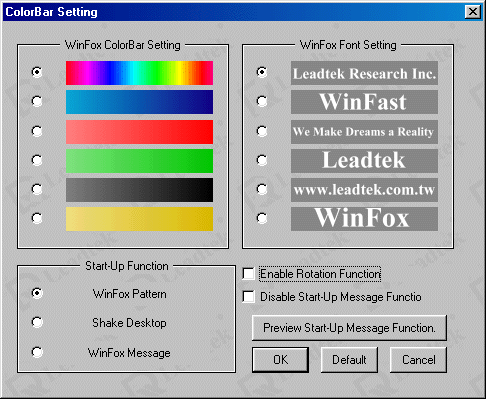

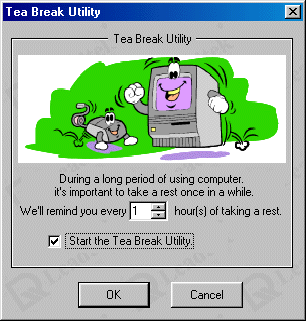

Так и юмористическая, на которой можно задать появления шутливой картинки на рабочем столе через определенное время:

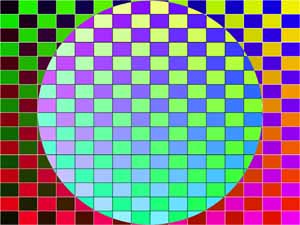

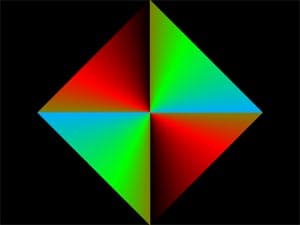

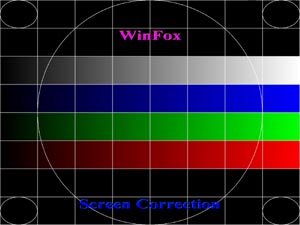

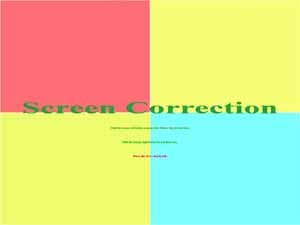

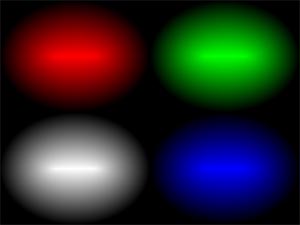

К вышеобозначенным настройкам монитора добавлены еще весьма важные диагностические утилиты, схожие по уровню со знаменитым NOKIA Test:





Остальные настройки, уже относящиеся непосредственно к 3D-функциям, ничем не отличаются от тех, что есть в драйверах серии Detonator3 от NVIDIA.

Результаты тестов

Как обычно, начнем мы с 2D-графики. Тут уже даже нечего говорить, все и раньше уже было сказано про отличное качество в 2D у видеокарт на базе GeForce2. Я лишь констатирую, что у карты Leadtek WinFast GeForce2 Pro все показатели в 2D на таком же высоком уровне (сказывается почти полное повторение эталонного дизайна от NVIDIA). Видеокарты подобного класса обеспечивают потребности в качественном изображении абсолютного большинства пользователей.

Рассматривать скоростные показатели Leadtek WinFast GeForce2 Pro в 3D-графике мы будем, используя две игры:

  • Rage Expendable (Direct3D, мультитекстурирование);
  • id Software Quake3 v.1.17 (OpenGL, мультитекстурирование).

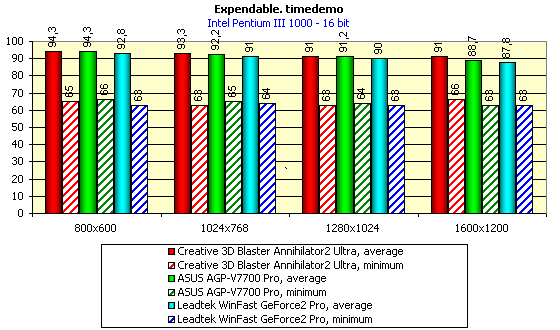

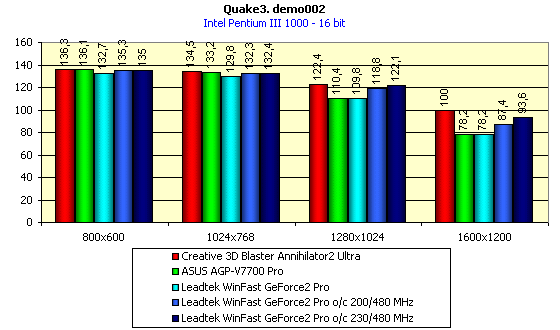

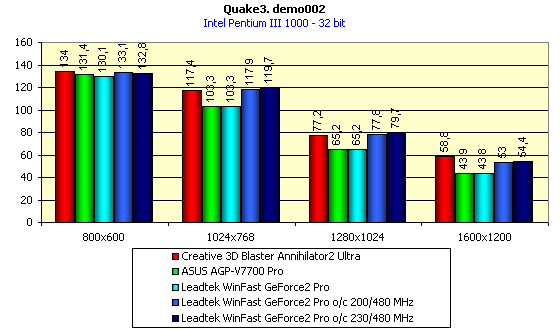

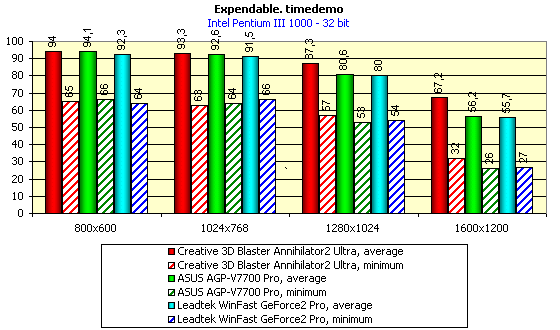

Этих инструментов вполне достаточно для того, чтобы показать производительность видеокарты при работе через два основных API. Для наглядности на диаграммах приведены скоростные показатели еще двух видеокарт: Creative 3D Blaster Annihilator2 Ultra на базе GeForce2 Ultra (как самый быстрый на сегодня акселератор) и ASUS AGP-V7700 Pro на базе GeForce2 Pro. Также мы покажем, как изменилась производительность видеокарты Leadtek WinFast GeForce2 Pro в режиме разгона, причем в двух вариантах: при увеличении частот как на чипсете, так и по памяти, и при увеличении частоты только работы памяти.







Обратите внимание на то, что в 16-битном цвете в Expendable платы на GeForce2 Pro практически не отличаются от более дорогих собратьев на GeForce2 Ultra, и производительность обоих карт "упирается" в производительность CPU системы. Только в Quake3 можно видеть некоторое падение по скорости с ростом разрешения. Если в 16-битном цвете частота графического ядра еще играет определенную роль (посмотрите на отличия между производительностью разогнанной Leadtek WinFast GeForce2 Pro до частот 200/480 Мгц и ее же скоростью на частотах 230/480 МГц), то в 32-битном цвете наблюдается все тот же эффект "бутылочного горлышка" — все зависит от скорости памяти, то есть ее пропускной способности. Изменение частоты работы графического ядра практически не влияет на прирост по скорости. Интересно отметить, что уже очень мало отличий в 32-битном цвете между картами на GeForce2 Pro в разогнанном виде и GeForce2 Ultra. Это очень важный момент, особенно в свете того, что карты на базе GeForce2 Ultra стоят дороже.

В целом, показатели производительности видеокарты Leadtek WinFast GeForce2 Pro весьма высоки и должны удовлетворить самых притязательных игроков.

Отмечу, что при работе на нештатных частотах (в режиме разгона) карта от Leadtek работала при минимальном внешнем дополнительном охлаждении (в системном блоке был установлен всего один дополнительный вентилятор для хорошей циркуляции воздуха). Конечно же, я не могу экстраполировать результаты разгона данной карты на все платы на базе GeForce2 Pro.

Если судить по значениям производительности, показанным GeForce2 Pro (без разгона), весь прирост скорости относительно GeForce2 GTS обеспечивается именно за счет более быстрой памяти. Этот результат, в частности, еще раз полностью подтверждает тезис о несбалансированности карт на базе GeForce2 GTS. Если заставить память работать на нештатных частотах, то прирост производительности становится более существенным.

Выводы

Итак, карта Leadtek WinFast GeForce2 Pro продемонстрировала очень хорошие показатели по производительности. Играбельность у данной платы находится на высоком уровне практически во всех разрешениях, даже в 1600х1200х32 можно играть в некоторые single player игры. При этом пользователь платит за карту на базе GeForce2 Pro ощутимо меньшую сумму (сейчас можно сэкономить около $100), чем за плату на базе GeForce2 Ultra.

Как показывает практика, память, устанавливаемая на подобные платы, имеет очень хороший запас по разгону, именно это позволяет при работе на нештатных частотах добиться производительности на уровне карт на базе GeForce2 Ultra.

По нашим данным, на видеокарты подобного уровня другие модули памяти, нежели как от EliteMT, ставиться не будут, поэтому можно с большой уверенностью говорить о хорошем потенциале разгона карт на базе GeForce2 Pro. Возможно, с целью удешевления, стоило бы выпустить 32 Мб варианты карт с такой же быстрой памятью, однако, уже ясно, что таких карт не будет, поэтому нет смысла говорить о том, что памяти объемом в 64 Мб большинству пользователей просто не нужно.

В общем и целом карта Leadtek WinFast GeForce2 Pro является ярким представителем семейства GPU второго поколения от NVIDIA и занимает первое место по соотношению цена/производительность среди всех современных 3D акселераторов.

Плюсы:

  • высокая производительность
  • отличная разгоняемость, позволяющая получить производительность на уровне GeForce2 Ultra
  • прекрасное исполнение программного обеспечения (утилита WinFox)
  • качественное и отличное исполнение дизайна карты
  • хорошая комплектация Retail варианта поставки, в т.ч. наличие переходника S-Video-to-RCA

Минусы:

  • отсутствие разъема для подключения цифровых мониторов
  • отсутствие в комплекте поставки игр


Видеокарта для обзора предоставлена компанией Бюрократ
