ELSA Gladiac 511, ELSA Gladiac 511 PCI и ELSA Gladiac 511 DVI

на базе NVIDIA GeForce2 MX


Мы уже рассматривали в свое время видеокарту на базе NVIDIA GeForce2 MX производства компании ELSA. Это было почти год назад, когда массовость выпуска таких карт только набирала обороты. Тогда такая карта называлась ELSA Gladiac MX. Впоследствии, когда появился на свет NVIDIA GeForce3, фирма ELSA пересмотрела свою стратегию по присвоению названий продуктам, и все карты последних выпусков получили название Gladiac.

Различались между собой лишь цифровым суффиксом после названия. Вот так и появились ELSA Gladiac 511 — видеокарты на базе GeForce2 MX. По сути это те же карты, что и продавались уже давно, однако я не зря назвал Gladiac 511 во множественном числе. Да, это целая линейка карт, отличающихся между собой как интерфейсом (AGP, PCI), так и комплектацией DVI (TV-out).

Как и ранее рассмотренная нами ELSA Gladiac MX, почти все рассмотренные в этом материале карты основаны на эталонном дизайне от NVIDIA. Лишь плата на базе PCI имеет свои особенности и дизайн. Подробности узнаете ниже.

Я не стану рассказывать об очень популярном GeForce2 MX — чипсете, благо у нас есть масса обзоров карт на этом GPU. Большинство пользователей современных видеокарт и так о нем все знают. Поэтому я перейду непосредственно к предмету нынешнего обзора, а точнее, к предметам.

Вначале коротко расскажу о самой фирме ELSA. Эту германскую компанию уже многие пользователи знают по выпускам профессиональных продуктов, как то 3D-акселераторы для работы с мощными пакетами 3D-моделирования, высококачественные мониторы; а также уже несколько лет ELSA производит целый ряд видеокарт игрового класса, базируемых на графических процессорах от NVIDIA.

До 2000-го года компания выпускала игровые видеокарты своего собственного дизайна и производства. Однако, вскоре фирма перешла на популярный в Азии способ выпуска "плат под своим лейбом". То есть, ELSA стала закупать произведенные сторонними производителями карты по ОЕМ-контрактам, маркировать как свои собственные, снабжать своим ПО и продавать уже под своей маркой. Однако, при этом качество таких карт оставалось все равно высоким, поскольку все ОЕМ-видеокарты тщательно тестировались на заводе фирмы перед отправкой в продажу. К сожалению, это сказалось на стоимости продукции, которая была почти всегда выше, чем та, по которой продают видеокарты многочисленные азиатские производители. Именно этот фактор и сыграл черную роль в том, что на российском рынке карты от ELSA представлены очень слабо. Я уже говорил об этом в недавнем обзоре по ELSA Gladiac 920 на базе GeForce3.

Меня лично очень удивляет такое положение вещей, когда, например, на американском рынке продукты от ELSA имеют цены, равные и даже подчас более низкие, чем у изделий азиатских производителей. В то же время, в Европе ситуация кардинально иная, да и в Россию карты этой фирмы попадают по завышенным ценам. Это все не способствует популярности продукции ELSA у нас, а жаль, так как все же это тщательно протестированная продукция, несмотря на тайваньско-китайское происхождение.

Итак, сегодня мы рассмотрим три видеокарты на базе GeForce2 MX, две из них — рядовые, ничем особым не примечательные платы, а третья — с интерфейсом PCI и с поддержкой TwinView.

Платы

1. ELSA Gladiac 511

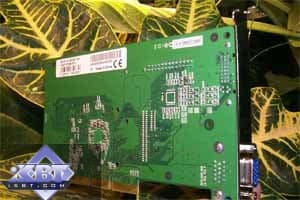

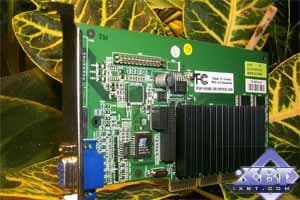

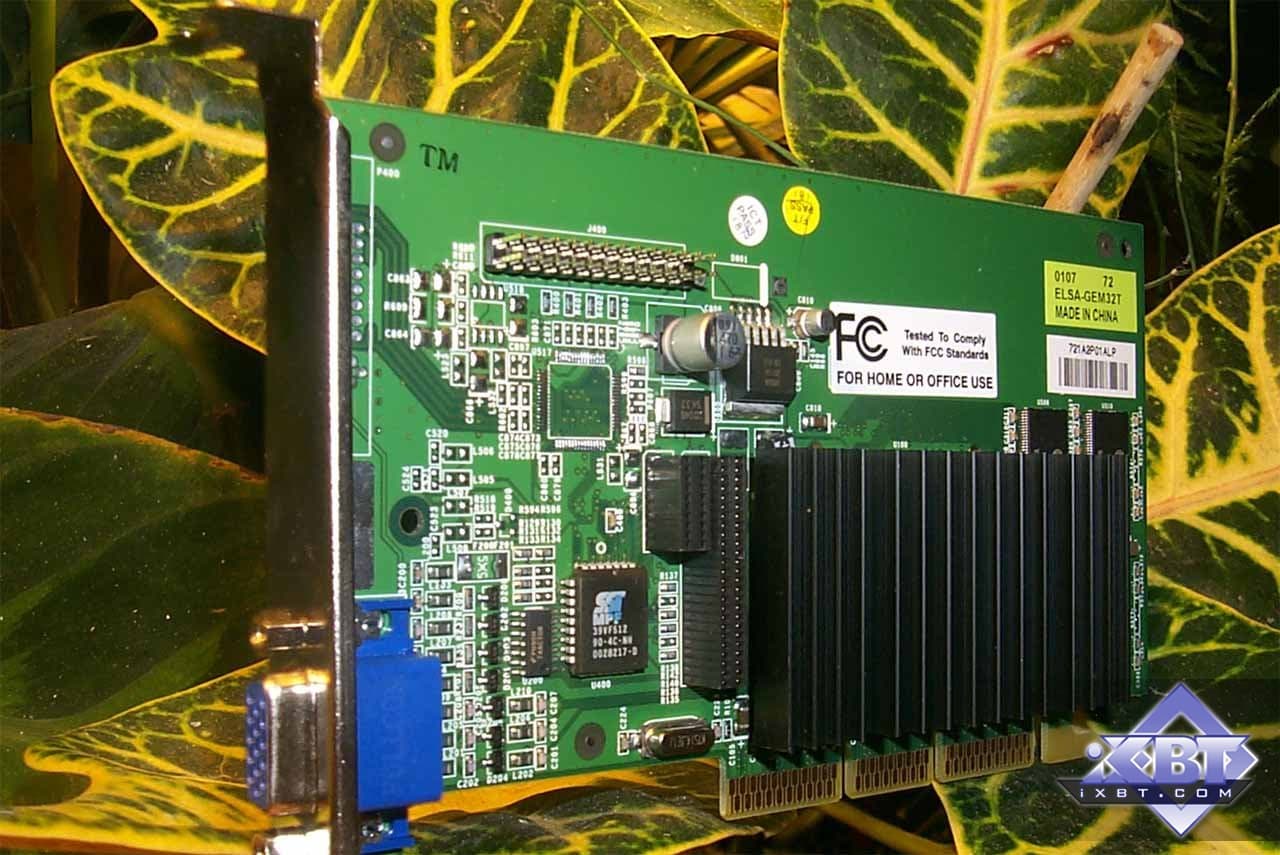

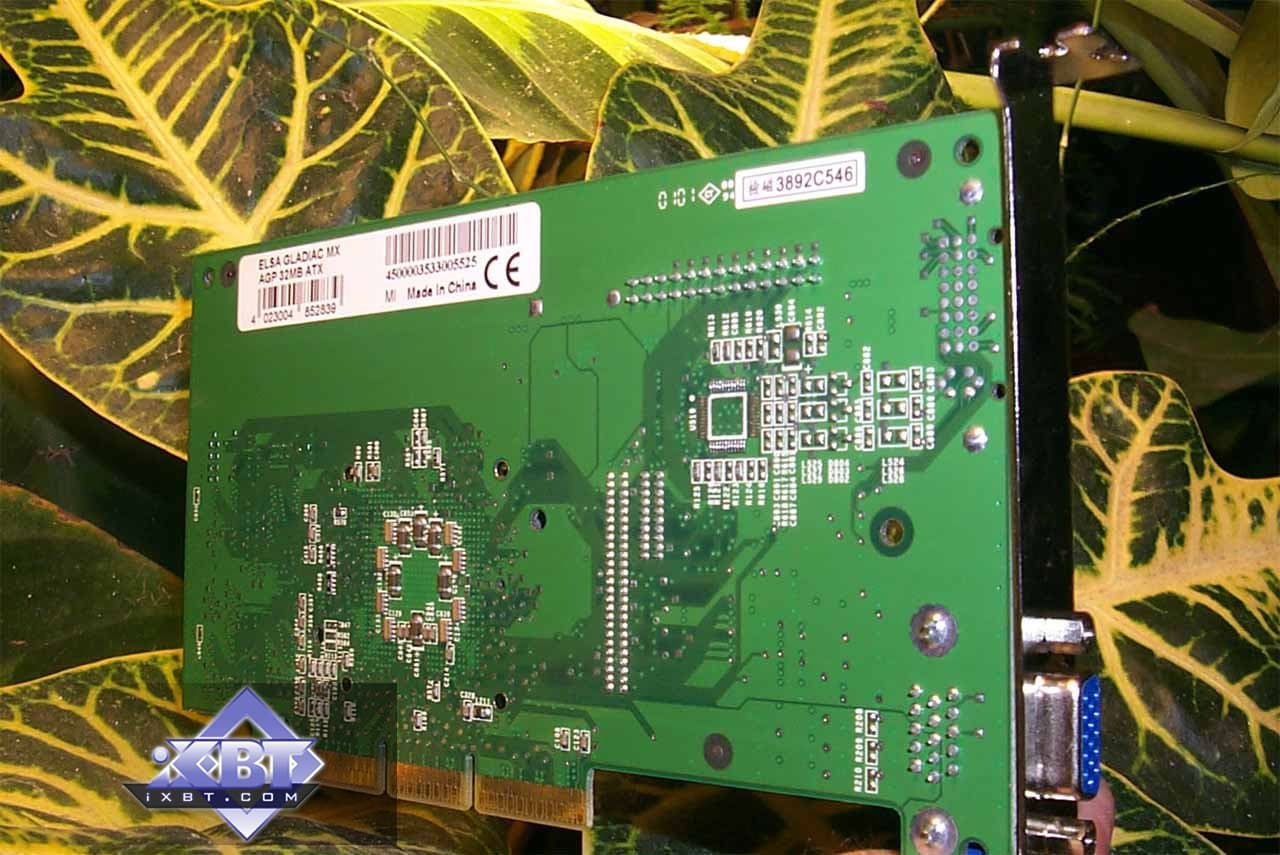

Карта ELSA Gladiac 511 имеет AGP x2/x4 интерфейс, 32 Мб SDR SDRAM памяти, размещенной в 4-х микросхемах на лицевой стороне PCB.




Микросхемы памяти Winbond, время выборки 6 ns, что соответствует частоте в 166 МГц. На этой частоте память и работает. Как мы видим, ELSA выпустила свою карту на MX в полном соответствии с рекомендациями NVIDIA в плане частот (согласно последним, они должны составлять 175/166 МГц). Можно только сожалеть, что когда на рынке в массовом количестве уже появились карты на базе GeForce2 MX400, в более-менее доступном объеме стали поступать в Россию видеокарты от ELSA на базе более старого GeForce2 MX.

Дизайн платы полностью аналогичен reference card. На GPU установлен довольно большой радиатор, схожий с тем, какой мы могли когда-то видеть на 3dfx Voodoo3 3000, только черного цвета.

Карта поставляется как в Retail-упаковке, так и в ОЕМ-поставках.

В Retail-поставку входят:

  • руководство пользователя;
  • диск с драйверами и утилитами.

Разгон

Карта ELSA Gladiac 511 не впечатлила хорошим разгоном, память очень плохо поддается повышению частоты, а от частоты работы GPU, как я уже говорил, мало что зависит. Поэтому эта карта при тестировании не разгонялась.


2. ELSA Gladiac 511 PCI

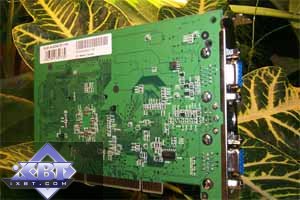

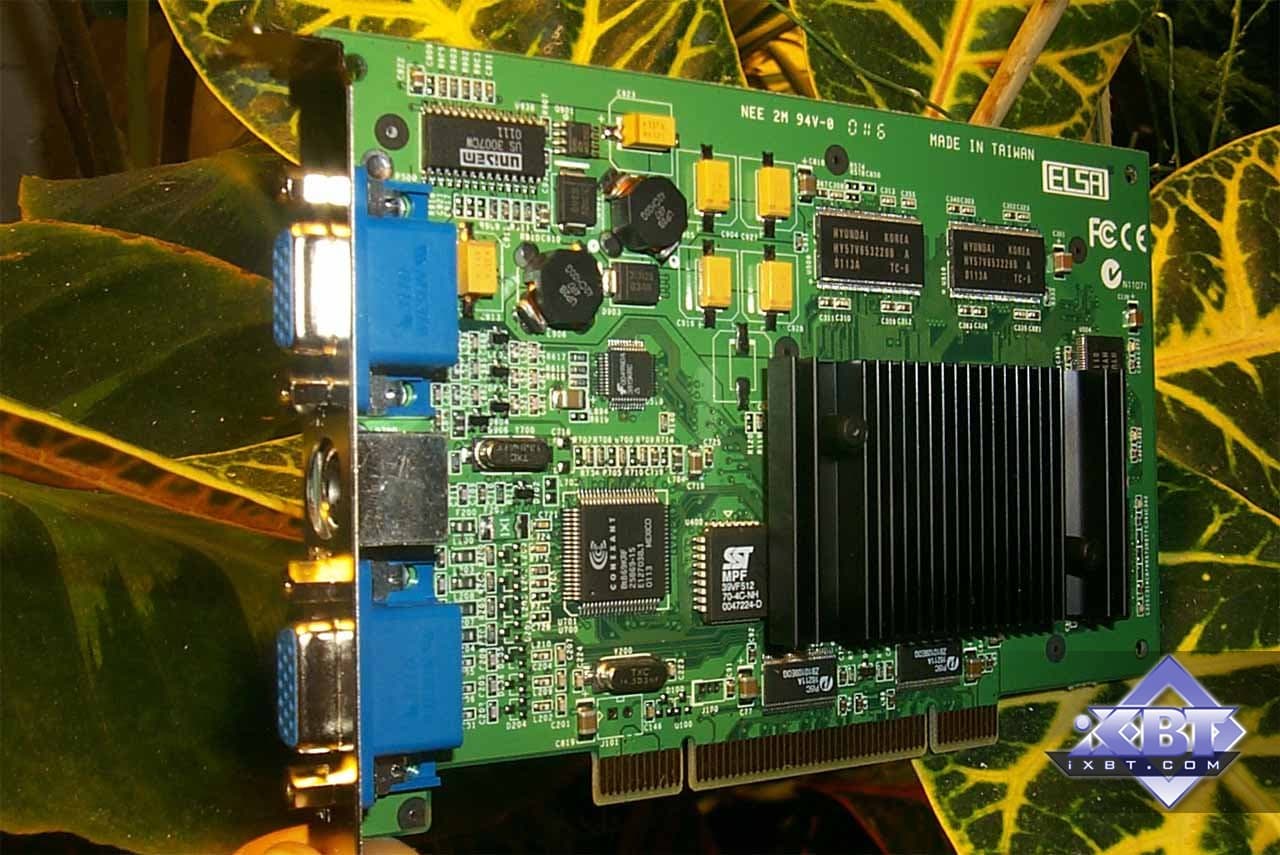

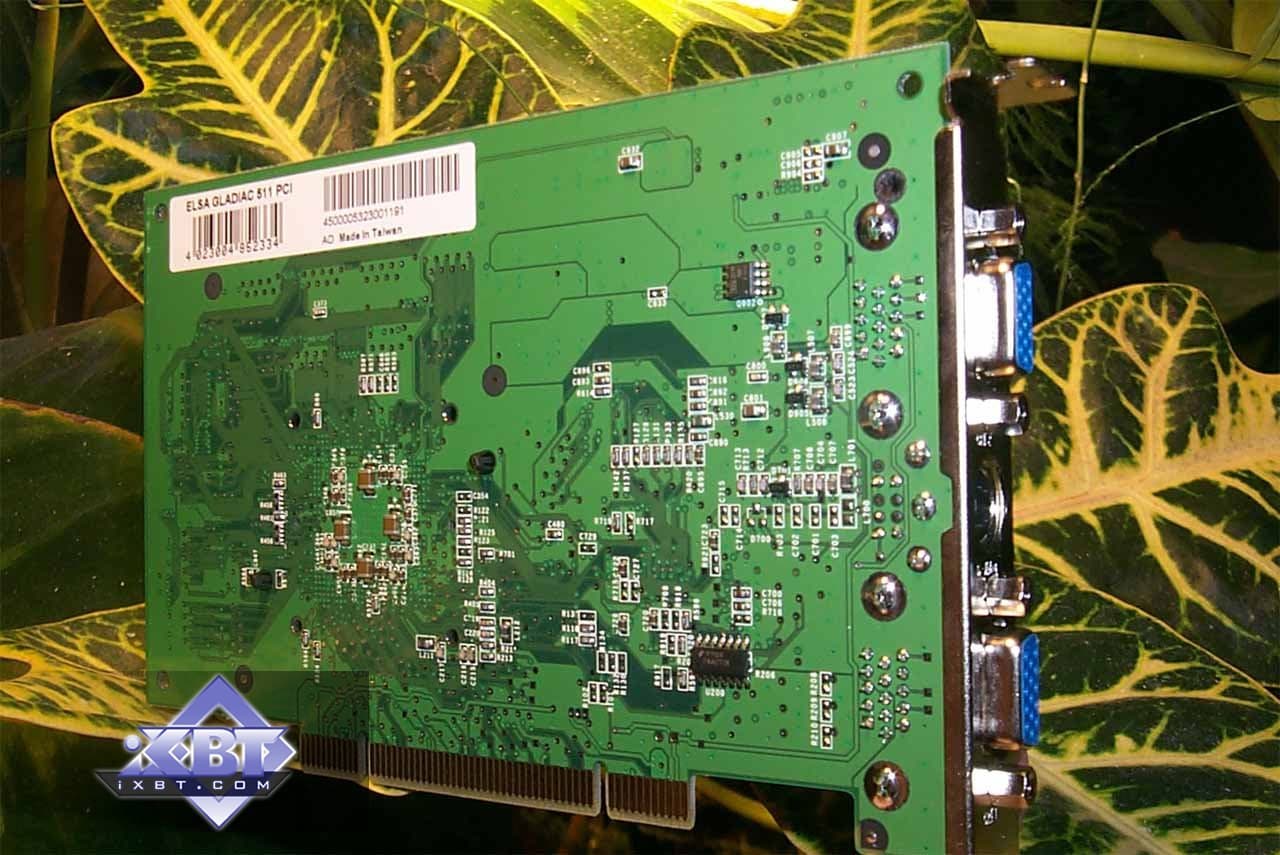

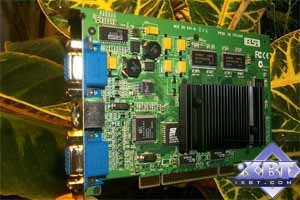

Карта ELSA Gladiac 511 PCI имеет PCI интерфейс, 32 Мб SDR SDRAM памяти, размещенной в 4-х микросхемах на лицевой стороне PCB.




Микросхемы памяти Hyundai, время выборки 6ns, что соответствует частоте в 166 МГц. На этой частоте память и работает.

Как мы видим, ELSA Gladiac 511 PCI выполнена по особому дизайну (впрочем, это неудивительно, поскольку NVIDIA не выпускала эталонного дизайна для PCI-моделей GeForce2 MX — карт). Но самая главная примечательность этой карты в том, что она имеет поддержку TwinView, то есть два VGA-гнезда для вывода изображения на два монитора, а также TV-out. Это позволяет комбинировать способы вывода картинки (либо на два монитора, либо на монитор + телевизор). Такого мы еще не видели на PCI-картах.

Таким образом, если не считать очень редко попадающийся Matrox G450 PCI, ныне представленная карта почти эксклюзивно можно предоставить пользователю компьютера с системной платой без AGP-слота очень большой набор функций по выводу изображения на два приемника, плюс неплохой уровень 3D-акселерации. Разумеется, ждать от PCI-карты такой же производительности, что дает AGP-карта, не приходится (наши обзоры и 3DGiТоги тому свидетельство).

На GPU установлен довольно большой радиатор (без вентилятора). Впрочем, для такого класса видеокарт вентилятор и не требуется, чипсет, работаюший на частоте 175 МГц, может вполне обойтись и вообще без охлаждения.

Разгон

На карте ELSA Gladiac 511 PCI удалось добиться устойчивой работы на частотах 220/205 МГц. Показатели разгона весьма неплохие, однако надеятся на существенный прирост не приходится из-за ограничений, накладываемых PCI-шиной.


3. ELSA Gladiac 511 DVI

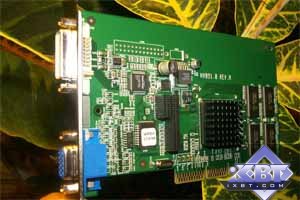

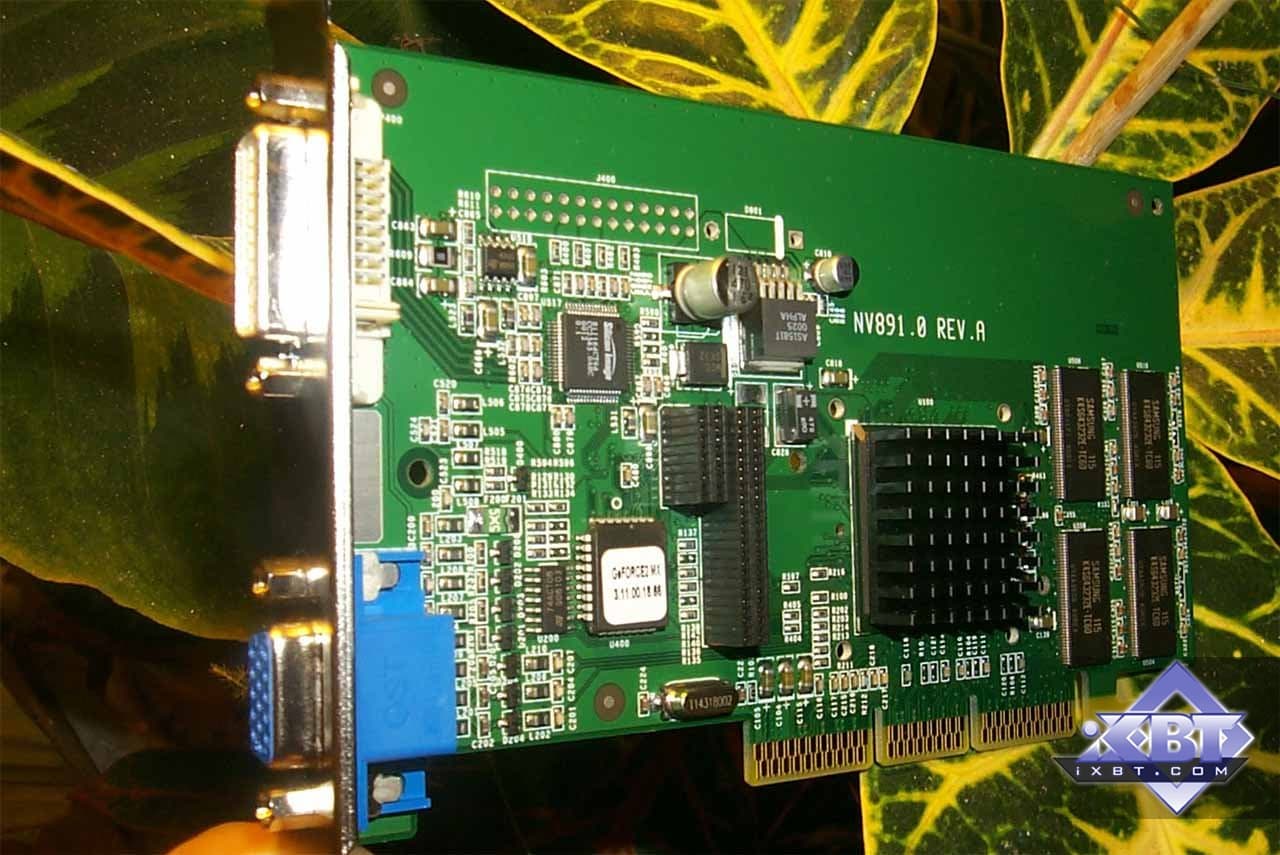

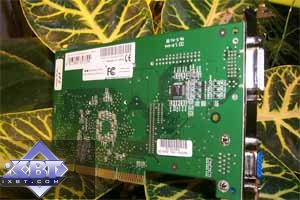

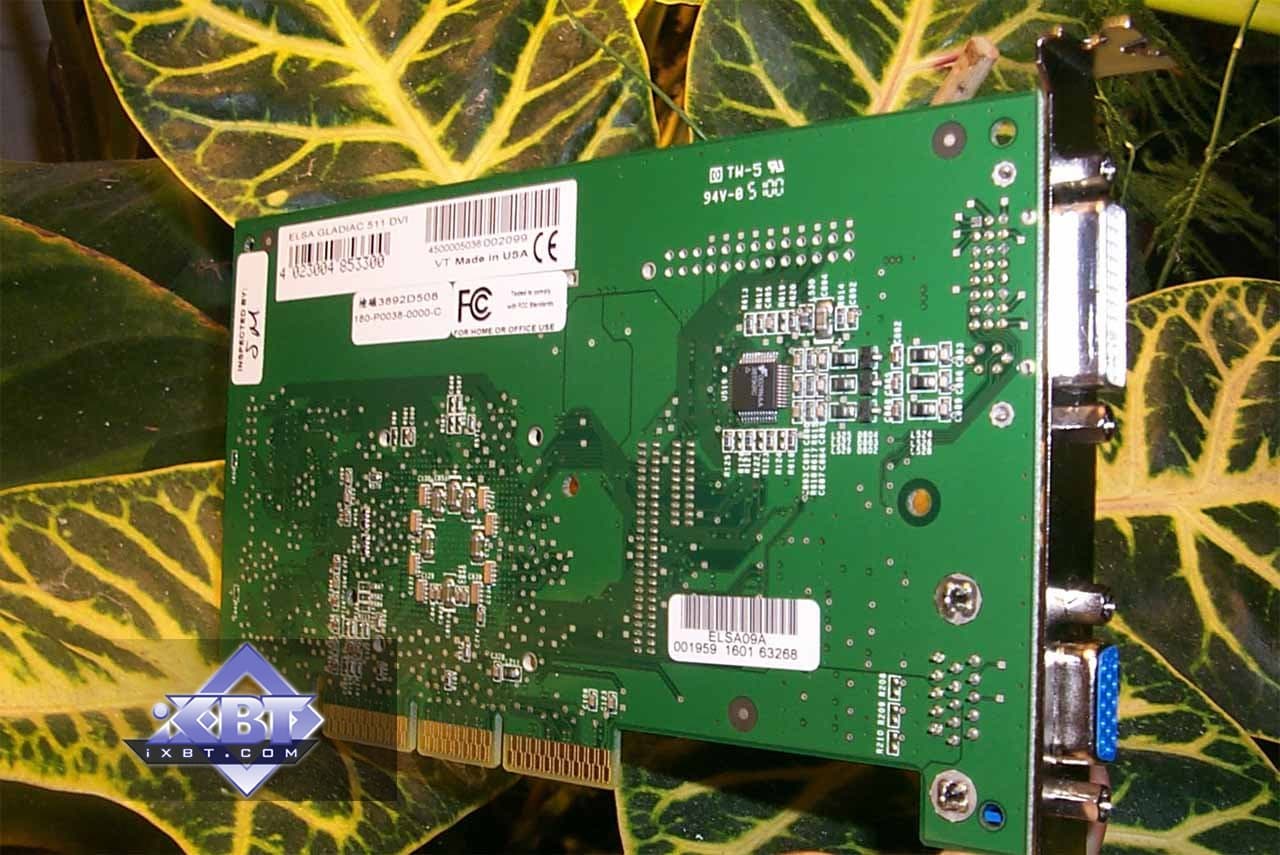

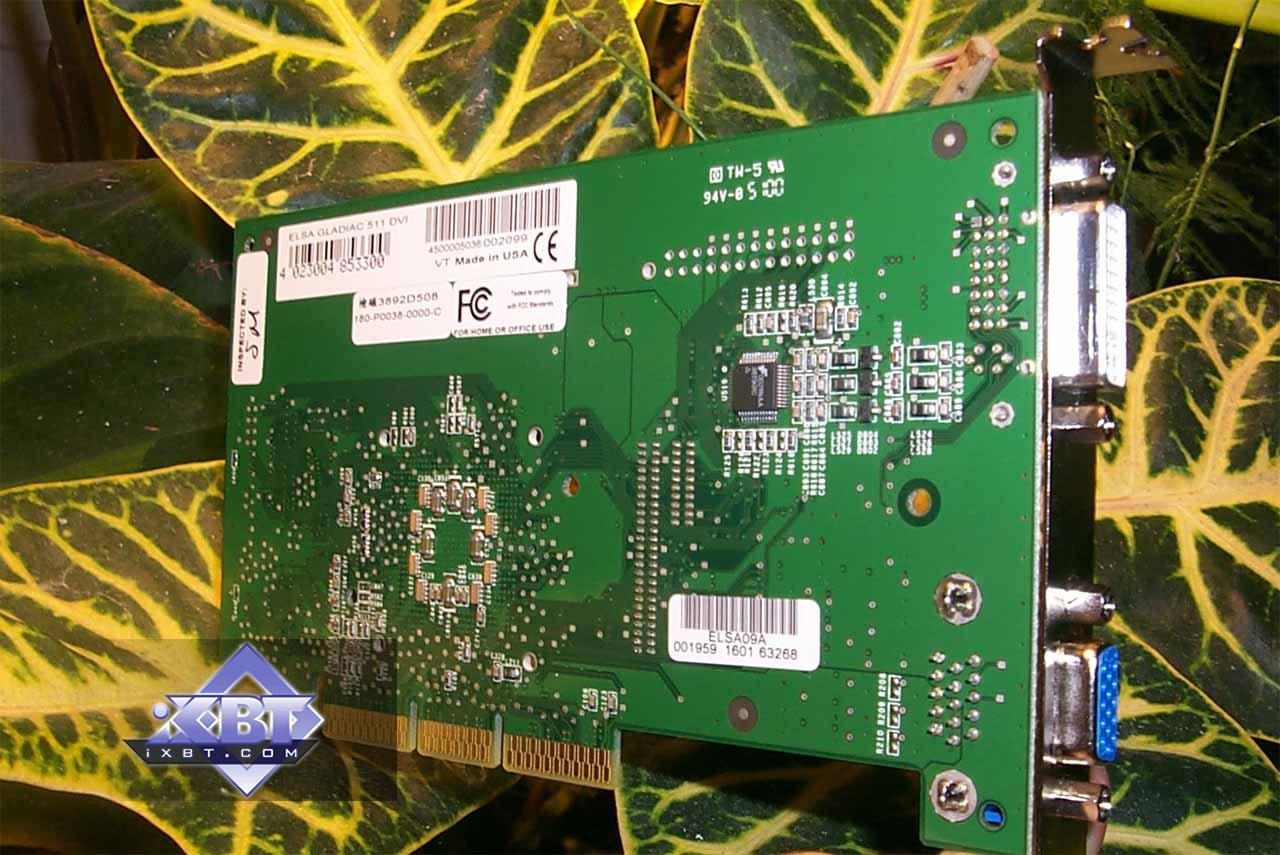

Карта ELSA Gladiac 511 DVI имеет AGP x2/x4 интерфейс, 32 Мб SDR SDRAM памяти, размещенной в 4-х микросхемах на лицевой стороне PCB.




Микросхемы памяти Samsung, время выборки 6 ns, что соответствует частоте в 166 МГц. На этой частоте память и работает.

Эта карта полностью аналогична первой рассмотренной нами в этом материале. Отличие составляет лишь в наличии DVI-разъема для подключения цифровых мониторов. Поэтому я не стану подробно останавливаться на особенностях платы.

Разгон

Карта ELSA Gladiac 511 DVI позволяет повысить частоты работы до значений 220/200 МГц, что не является рекордом среди подобных карт, однако прибавку в производительности мы все же увидим.

Установка и драйверы

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карт:

  • Компьютер на базе Pentium III:
    • процессор Intel Pentium III 1000 MHz;
    • системная плата Chaintech 6OJV2 (i815E);
    • оперативная память 256 MB PC133;
    • жесткий диск IBM DPTA 20GB;
    • операционная система Windows 98 SE.

На стенде использовались мониторы ViewSonic P810 (21"), NOKIA 447Xav (17") и ViewSonic P817 (21").

Тестирование проводилось на драйверах 14.40 от NVIDIA, VSYNC отключен.

Для сравнительного анализа были использованы показания с видеокарт:

  • SUMA Platinum K2 (KYRO II, 175/175 MHz, 32MB);
  • SUMA Platinum GeForce2 MX400 (200/183 MHz, 32MB).

Результаты тестов

По 2D-графике скажу, что замечаний нет. Мы могли убедиться, что все рассмотренные в этом обзоре карты в этом плане не подвели. Качество картинки находилось на уровне подобных карт от других именитых производителей. То есть, вплоть до разрешения 1280х1024 при 100 Гц включительно мы можем наблюдать четкое изображение. И даже разрешение 1600х1200 при 75 Гц очень комфортное.

А теперь рассмотрим производительность видеокарт в 3D.

В качестве инструментария мы использовали id Software Quake3 v.1.17 — игровой тест, демонстрирующий работу платы в OpenGL с использованием стандартного демо-бенчмарка demo002.

Quake3 Arena

demo002

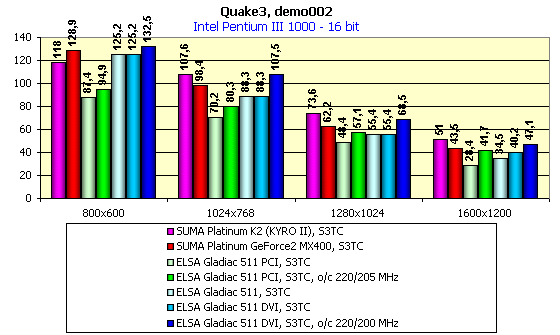

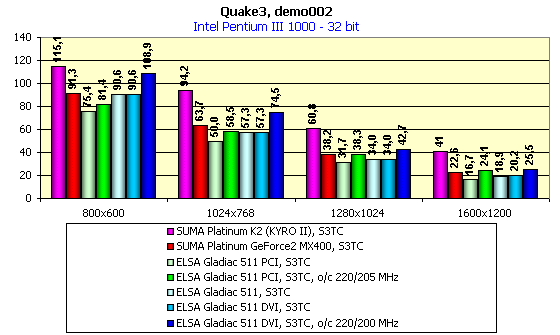

Тестирование проводилось в двух режимах: Fast (демонстрирует работу карты в 16-битном цвете) и High Quality (демонстрирует работу карты в 32-битном цвете).



Прежде всего хорошо видно, что все рассматриваемые ныне карты полностью соответствуют своему уровню и демонстрируют ожидаемую от них производительность.

Выводы

  • ELSA Gladiac 511 и Gladiac 511 DVI демонстрируют производительность на положенном своему классу уровне, чего и следовало ожидать от копии референсной платы.
  • ELSA Gladiac 511 PCI показала более низкую производительность из-за ограничений PCI-шины, однако эта карта имеет очень весомое преимущество в виде TwinView для компьютеров, не имеющих AGP-слота.
  • Стоимость всех вышеперечисленных новинок относительно конкурентов весьма низкая (ну если не учитывать нынешние цены на noname-карты), а высокое качество продукции ELSA широко известно.

Плюсы:

  • Соответствие скоростных характеристик ELSA Gladiac 511/DVI платам на базе GeForce2 MX, плюс очень хорошее качество 2D;
  • ELSA Gladiac 511 PCI содержит в себе уникальность сочетания в PCI-карте удовлетворительного по производительности, современного по возможностям 3D; и возможности вывода изображения на два приемника по технологии TwinView;
  • Очень хорошее качество исполнения карт.

Минусы:

  • Запоздалое появление на российском рынке.


Благодарим компанию MultiCo за предоставленные видеокарты ELSA Gladiac 511
