AOpen PA256MX Deluxe на базе NVIDIA GeForce2 MX


Мы продолжаем тестировать новейшие видеокарты на базе GeForce2 MX — самого популярного на сегодня графического процессора от NVIDIA. Напомню, что GeForce2 MX является хоть и не самым производительным, но зато весьма выгодным приобретением, с точки зрения потребителя. Я уже писал подробно про сам GPU, кроме того, есть довольно большое количество обзоров по картам на этом графическом процессоре, поэтому сразу перейду к объекту сегодняшнего рассмотрения — AOpen PA256MX Deluxe.

Эта плата относится к классу mainstream и предназначена для относительно малобюджетных систем. Подобные видеокарты могут удовлетворить самый широкий круг пользователей, к тому же рассматриваемая нами сегодня карта имеет некоторые интересные особенности.

Плата

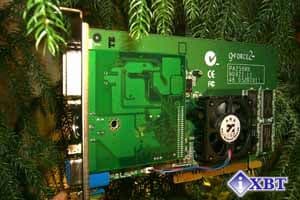

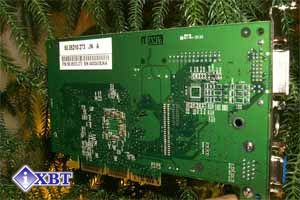

Уже видя суффикс Deluxe в названии платы, можно догадаться, что в карте скрывается некая особенность, выделяющая ее от остальных. Посмотрим, что же в ней такого особенного. Карта имеет AGP x2/x4 интерфейс, 32 МБ SDR SDRAM памяти, размещенной в 4-х микросхемах на лицевой стороне PCB.




Микросхемы памяти — производства фирмы Hyundai и рассчитаны на рабочую частоту 166 МГц. На этой частоте память и функционирует:

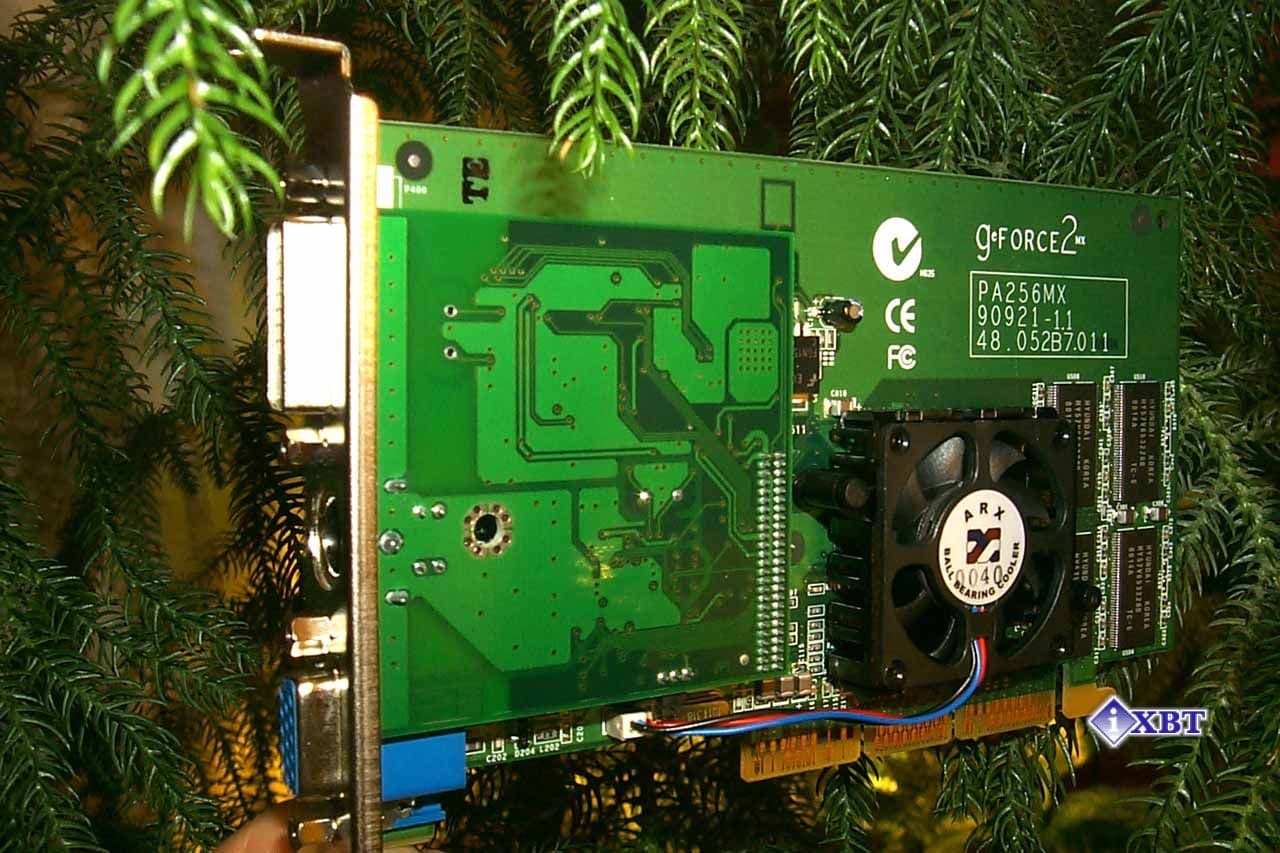

Теперь переходим к особенностям. Если вы помните обзор AOpen PA256 Deluxe (видеокарты на базе GeForce2 GTS), то вышеупомянутая и ныне исследуемая платы имеют одно большое сходство: на них установлена одна и та же дочерняя плата довольно крупных размеров. На ней размещена логика TV-out, Hardware Monitoring и OpenBIOS.

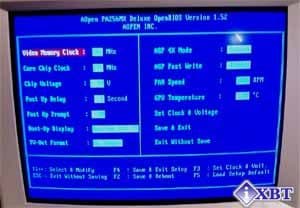

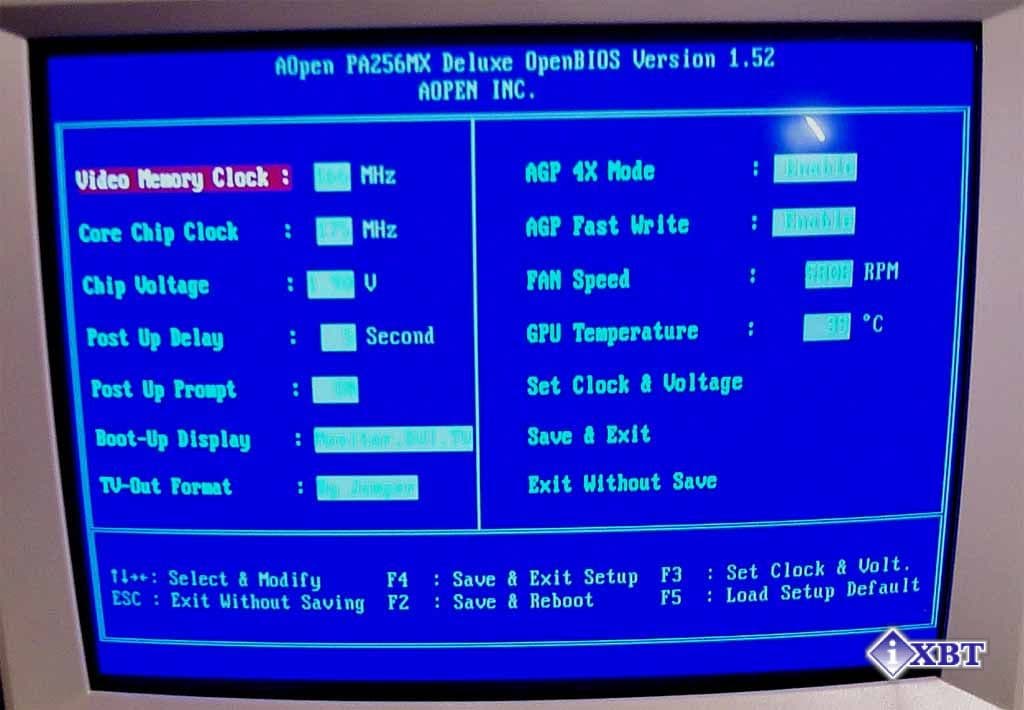

Желающие могут подробно прочитать про OpenBIOS в этом обзоре, а я напомню, что суть этой технологии состоит в наличии у BIOS видеокарты интерактивного управления, то есть своего Setup, через который можно регулировать как частоты работы чипа и памяти, так и напряжение:

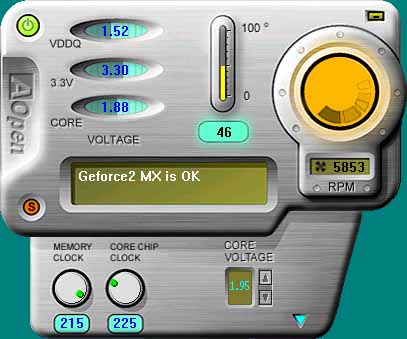

При этом управлять настройками BIOS можно не только находясь в его Setup, но и через утилиту OpenGPU из Windows 9x/ME:

Эта утилита имеет стильный дизайн и дает возможность управлять почти всеми опциями OpenBIOS, занося все изменения непосредственно во флеш-память, а не изменяя ключи registry, как это делают абсолютное большинство утилит-"твикеров". Утилита от AOpen сообщает пользователю и о состоянии видеокарты, то есть осуществляет Hardware Monitoring. Эта технология выгодно отличается от ASUS SmartDoctor тем, что не является "назойливым сервисом", постоянно пытающимся понижать частоты работы карты, а просто наблюдает за перегревом или за изменением напряжения. В случае опасности будет звуковой сигнал, а программа прервет текущее активное приложение и сообщит об опасном состоянии видеокарты.

На графическом процессоре установлен активный кулер с эффективным вентилятором, который имеет тахометр.

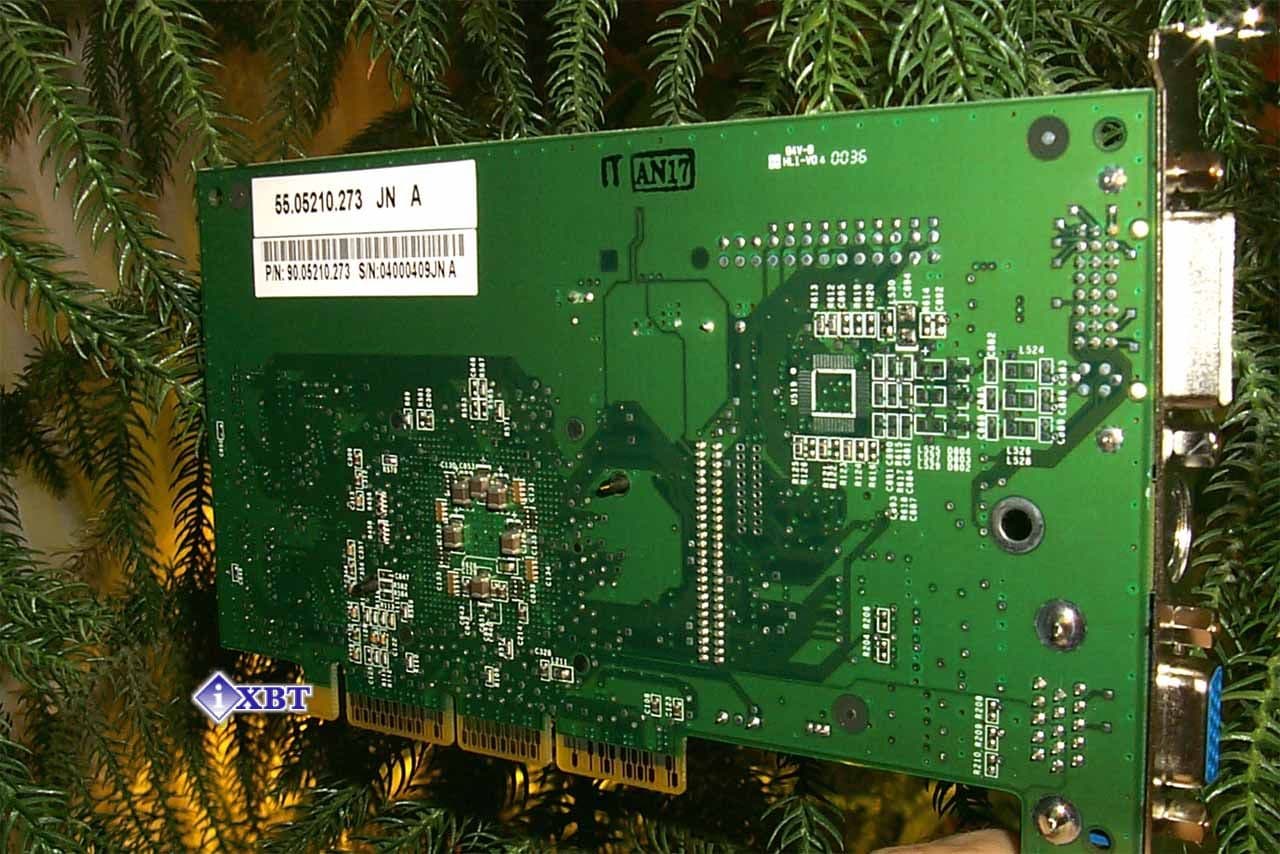

Цвет PCB у рассматриваемой карты — зеленый, что характерно для AOpen. Дизайн карты полностью схож с эталонным от NVIDIA (все уникальные особенности видеокарты, такие как OpenBIOS, Hardware Monitoring вынесены на дочернюю плату).

На видеокарте установлен есть разъем для подключения цифровых мониторов (DVI). К сожалению, с видеокартой не поставляется переходник S-Video-to-RCA, поэтому владельцы видео-техники, не имеющей S-Video-разъемов, не смогут воспользоваться TV-out.

Карта поставляется в коробке яркого дизайна:

Внутри коробки кроме самой платы можно найти:

  • руководство по установке;
  • диск с драйверами и утилитами;
  • программный DVD-плеер WinDVD 2000;
  • игру Need For Speed: High Stakes (IV).

Разгон

На данном экземпляре карты AOpen PA256MX Deluxe нам удалось добиться стабильной работы графического ядра на частоте в 225 МГц, а памяти на частоте в 215 МГц. Это практически рекорд среди всех рассмотренных нами ранее видеокарт этого класса! Я напомню, что при разгоне видеокарт всегда используется дополнительный вентилятор, установленный в корпусе тестового компьютера.

Установка и драйверы

Начнем мы традиционно с описания тестового стенда:

  • процессор Intel Pentium III 1000 MHz:
  • системная плата Chaintech 6OJV (i815);
  • оперативная память 256 MB PC133;
  • жесткий диск IBM DPTA 20GB;
  • операционная система Windows 98 SE;

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

Вместе с видеокартой поставляются драйверы от AOpen версии 6.18, которые выполнены на базе эталонных драйверов от NVIDIA той же версии 6.18. По сути все настройки, кроме разгона (они вынесены в OpenGPU утилиту), повторяют те, что есть в эталонных драйверах от NVIDIA. Ввиду того, что после 6.18-й версии появилось еще много версий драйверов от NVIDIA, тесты проводились на 6.47-х драйверах.

Напомню, что тестирование проводилось при отключенном Vsync. Для сравнительного анализа были использованы показания с видеокарт: reference card NVIDIA GeForce2 MX, Leadtek WinFast GeForce2 MX DVI, ELSA Gladiac MX.

Результаты тестов

Рассмотрим 2D-графику. Оценку скоростных параметров я в свое время приводил в первом обзоре по карте ASUS AGP-V7100. У всех карт на базе GeForce2 MX нет практически никаких отличий в этом плане.

Что касается качества 2D-графики, то тут тоже все хорошо. Абсолютное большинство пользователей будет довольно качеством в 2D, которое обеспечивает рассматриваемая нами карта.

Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали следующие программы:

  • id Software Quake3 v.1.17 — игровой тест, демонстрирующий работу платы в OpenGL с использованием стандартного демо-бенчмарка demo002;
  • Rage Expendable (timedemo) — игровой тест, демонстрирующий работу платы в Direct3D в режиме мультитекстурирования ;

Quake3 Arena

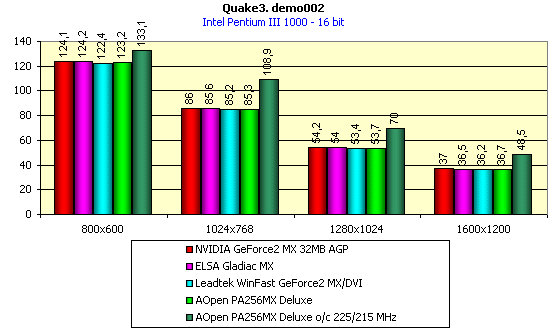

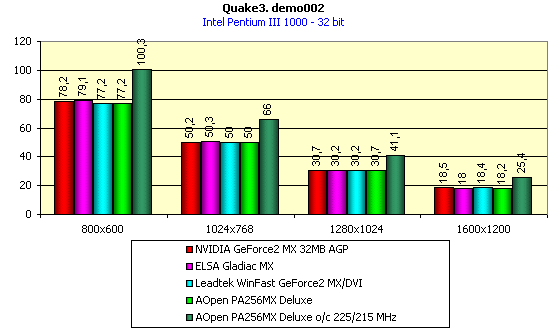

Тестирование проводилось в двух режимах: Fast (демонстрирует работу карты в 16-битном цвете) и High Quality (демонстрирует работу карты в 32-битном цвете).



Видно, что результаты вполне ожидаемые, карта по скорости никак не отличается от конкурентов. При разгоне производительность существенно возрастает, опять-таки на 95% благодаря повышению частоты работы памяти, а не графического ядра. Я уже много раз говорил про "болезнь" всех видеокарт на базе процессоров от NVIDIA, когда пропускная способность памяти "режет" по-живому потенциал GPU.

Expendable

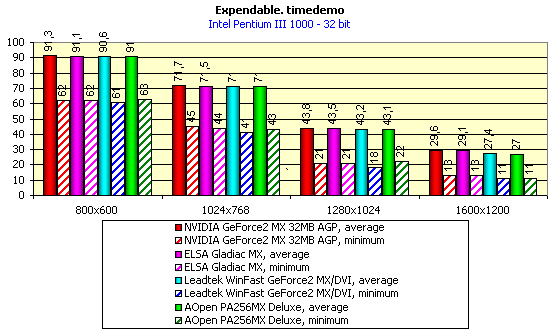

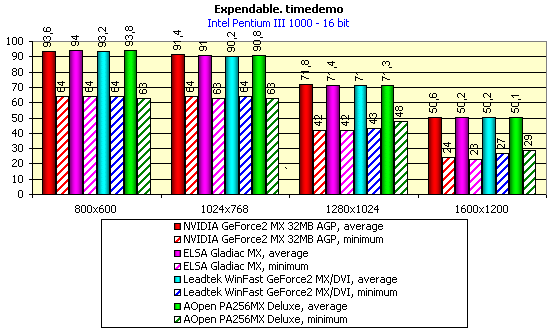

На примере данной игры мы посмотрим на скорость карты в Direct3D.



Результаты идентичны. AOpen PA256MX Deluxe прямо "ноль-в-ноль" показала такую же производительность, как и аналоги.

Подведем итоги анализа производительности AOpen PA256MX Deluxe:

  • В целом, видеокарта мало чем отличается в плане производительности от своих оппонентов, выдавая достойную скорость в 3D и практически удовлетворяющие всех пользователей показатели в 2D;
  • Нехватка пропускной способности памяти является главным ограничителем роста производительности в 32-битном цвете у подобных карт. Это уже не то чтобы недостаток, а это уже особенность этих карт, поэтому обсуждать этот факт сейчас не имеет никакого смысла.

Дополнительные функции

По мере распространения на рынке DVD, многих пользователей все больше интересует работа новых карт с точки зрения поддержки DVD-видео.

Я уже отмечал, что чипы NVIDIA GeForce256/GeForce2 активно принимают участие в помощи по декодированию MPEG2-потока. Все современные программные плееры DVD поддерживают эти процессоры, поэтому получить хороший уровень качества проигрывания фильмов наряду с низкой загрузкой процессора можно без труда. С рассматриваемой ныне картой AOpen PA256MX Deluxe поставляется плеер WinDVD 2000. При оптимизации всех функций под NVIDIA GeForce2, изображение на NVIDIA GeForce2 MX было очень хорошим. И при этом загрузка процессора составляла всего 26-29%.

Выводы

Компания AOpen в очередной раз предлагает на рынок отличный продукт в своем классе. Я уже не раз отмечал в своих материалах, что изделия от AOpen обязательно имеют некоторые "изюминки", а также полностью отвечают эталонным спецификациям. Ныне рассматриваемая карта имеет параметры (и по производительности, и по качеству) не хуже, чем reference card от NVIDIA. Плюс яркая особенность в виде OpenBIOS. В состав этой технологии входит и Hardware Monitoring. Ведь не секрет, что большинство опытных пользователей разгоняют видеокарты на GeForce2 MX. А данная технология у AOpen PA256MX Deluxe позволит контролировать этот процесс и не допустить порчи видеоплаты.

Плюсы:

  • Высокая производительность в 3D графике (в своем классе);
  • Рекордная разгоняемость;
  • Уникальная технология OpenBIOS (включая аппаратный мониторинг);
  • Отличное качество в 3D приложениях;

Минусы:

  • Отсутствие переходника S-Video-to-RCA, что делает неактуальным наличие TV-out на карте для владельцев видео-техники, не имеющей S-Video разъемов.
