Дозор – на страже!


В настоящее время цифровые системы видеонаблюдения занимают, пожалуй, если не большую, то очень значимую часть на рынке систем видеонаблюдения. Этому в немалой степени способствуют такие факторы, как быстрота установки и простота настройки видеозаписывающего устройства, а также то, что в последнее время на отечественном рынке начинает появляться все большее количество локализованного ПО для таких систем. И если пару лет назад пользователь должен был уметь читать на «вражеском языке», то теперь такой необходимости нет. Да и цены за истекшие 2 – 3 года сильно изменились в лучшую (для потребителя) сторону, сделав цифровые системы намного более доступными.

Сегодня мы рассмотрим три платы видеозахвата. Они представляют собой полный спектр решений для организации системы видеонаблюдения – начиная с наиболее простой платы и заканчивая профессиональным вариантом.

Тестирование и обзор данных плат проводились на ПК со следующими основными параметрами:

Процессор

Sempron 2800 Socket A

Чипсет

VIA KT400A

Память

DDR1 PC3200 1,25Gb

Видеокарта

Palit GF 7600 GS 256 Mb Sonic

Тестовый стенд - далеко не топовой конфигурации. Но, как мы увидим далее, это не создаст абсолютно никаких сложностей. Скорее наоборот, – на базе подобной конфигурации, в силу ее стоимости в настоящий момент (а далее она будет только снижаться), собирать системы видеонаблюдения - достаточно выгодное занятие.

Начнем с обзора упаковки. Все три варианта плат упакованы в абсолютно одинаковые коробки. Разница лишь в крестиках на обратной стороне коробки, которые указывают на конкретную модель.


Создается впечатление, что коробка надорвана нерадивыми курьерами, и оттуда выглядывает край платы. Отделаться от этого чувства сложно, но можно – надо лишь взять коробку в руки, и убедиться, что с упаковкой все в порядке. Браво, в данном случае маркетологи свой хлеб отработали – изделие в руках у клиента :-) Впрочем, вы все сами видите на фото упаковки.

Теперь давайте рассмотрим технические характеристики плат. Сделаем мы это с помощью сводной таблицы:

Параметр

Плата S-4050

Плата S-44100

Плата S-80200

Аппаратные характеристики

Чип видеозахвата

Techwell TW6802

SAA7134HL

Количество видеоканалов

4

4

8

Количество аудиоканалов

-

4

-

Интерфейс видеоканала

BNC

Поддерживаемые разрешения

640х480, 352х288, 320х240, 240х180

Скорость видеозахвата, суммарно по всем каналам, к/с

50 к/c в режиме PAL

100 к/c в режиме PAL

200 к/c в режиме PAL

Возможность расширения

До 6 плат в один ПК

До 4 плат в один ПК

До 4 плат в один ПК

Совместная работа

Только с S-4050

S-44100, S-80200

Программные характеристики

Сжатие видеосигнала

MPEG4/H.264, программное

Сетевой протокол

Поддерживаются TCP/UDP

Операционная система

Windows 2000/Windows XP

Разграничение прав доступа

Есть, до 5 пользователей с различными правами

Режимы записи

Постоянная запись, запись по движению, запись по расписанию

Детектор движения

Есть, настраиваемый

Управляемые видеокамеры

Поддержка PTZ, 35 предустановок

Поддержка PTZ, 35 предустановок. Поддержка стандартов PELCO D, PELCO P, RM110 и других.

Мультиэкран

4, 9, 16, 25, 36

Оповещение

Звуковое при потере видео сигнала, звуковое при срабатывании датчика движения. Отправка сообщения по E-mail.

Система подавления шума в видеосигнале

Нет

Есть

Цена, руб.

2000

4300

5000

Вот такое резюме по платам. Остается добавить информацию по рекомендуемым характеристикам применяемых для установки плат компьютеров:

Наименование

4 канала

8 каналов

16 каналов

24 канала

Процессор

CELERON 1.7G

CELERON 2.4-2.8G

CELERON D 2.8G

Чипсет

Intel 845

Intel 865PE

Память

256 Mb

512 Mb

Видеокарта

Intel 82845GV (Интегрировано на мат. плате)

ATI / GEFORCE 32Mb или более

ATI / GEFORCE 64Mb или более

Производитель настойчиво рекомендует решения от Intel, но, забегая вперед, скажем, что решения от AMD и VIA показали себя ничуть не хуже. Максимальная загрузка центрального процессора компьютера при четырех подключенных видеокамерах (с максимальным качеством записи) на всех трех платах не превышала 30%.

Ну вот, настало время познакомиться с героями нашего обзора чуть подробнее. Начнем с «бюджетного» варианта.

Плата S-4050

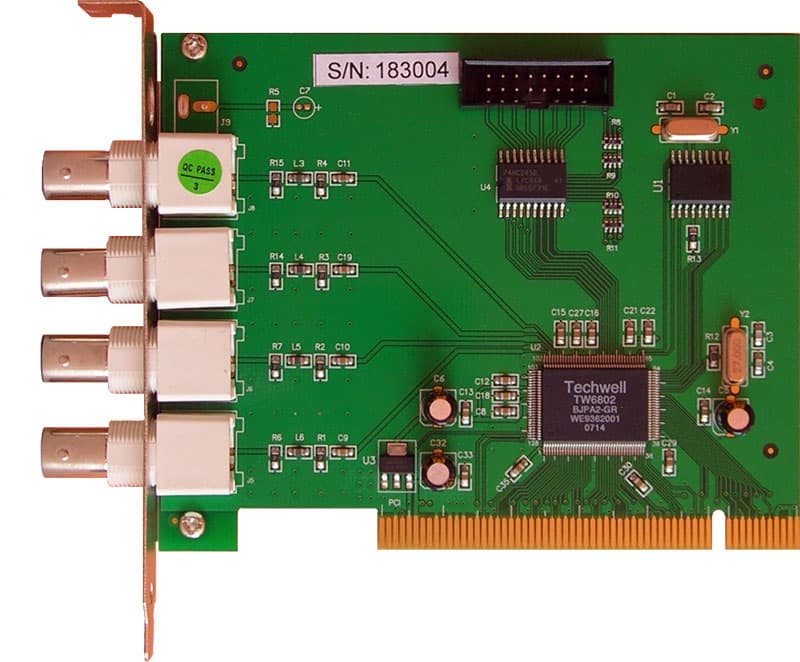

Как мы уже говорили, это младший представитель в представленной на тестирование линейке. Но, несмотря на это, плата может захватывать до 12,5 к/с на канал, что является достаточно неплохим результатом. А при условии подключения всего двух видеокамер скорость видеозахвата возрастает до 25 к/с на канал, то есть запись происходит в режиме real time (для непосвященных – под словом real time мы понимаем захват видеопотока в реальном времени, т.е. при просмотре видеоархива частота кадров будет не менее 25 к/с). Подобная скорость захвата нужна не всегда, но когда она понадобится – S-4050 обеспечит ее. И все это благодаря установленному на ней чипу Techwell TW6802:

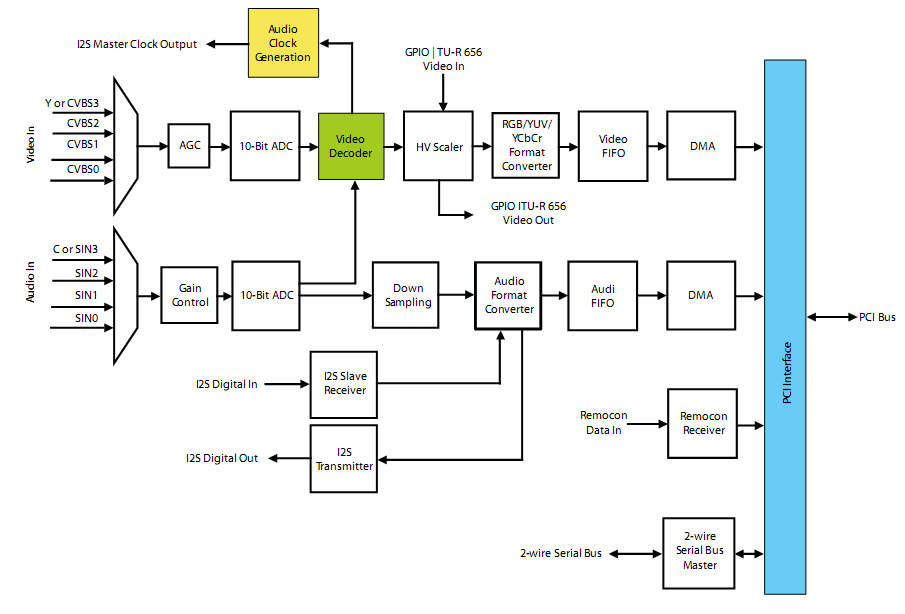

Этот чип был разработан специально для создания плат, предназначенных для систем видеонаблюдения. Не станем утомлять читателя подробными техническими характеристиками, приведем лишь ссылку на описание чипа и покажем его структурную схему:

Да, это не старичок Conexant 878A, а вполне современное специализированное решение!

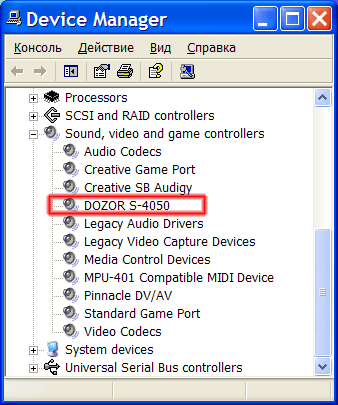

После установки драйверов в диспетчере устройств наблюдается следующее:

Один чип – одно новое устройство. Никаких проблем с установкой.

Плата S-44100

Далее идет плата, которую можно отнести (в пределах представленной на тестирование линейки) к среднему классу. S-44100, обладая четырьмя видеоканалами, обеспечивает суммарную скорость захвата 100 к/с на плату, что является самым настоящим реалтаймом. Плюс к этому одновременный захват аудиопотоков в количестве 4-х штук (то есть в полном соответствии с количеством видеоканалов). Вот вам и «средний» класс – пишем видео со звуком в режиме реального времени! Только успевайте жесткие диски докупать  (рассматривайте это как обратную сторону медали :-)). И все это обеспечивают четыре установленных на плате чипа NXP SAA7134HL:

Для тех, кто не в курсе – полупроводниковое подразделение фирмы NXP «в девичестве» принадлежало такому гиганту электронной промышленности, как Philips. Вместе со всем инженерно – техническим потенциалом.

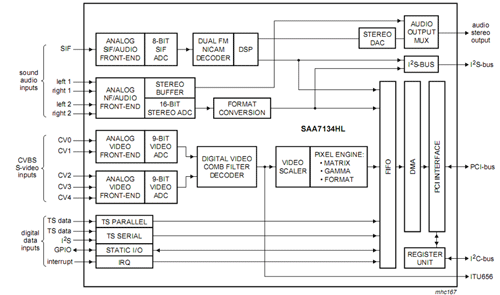

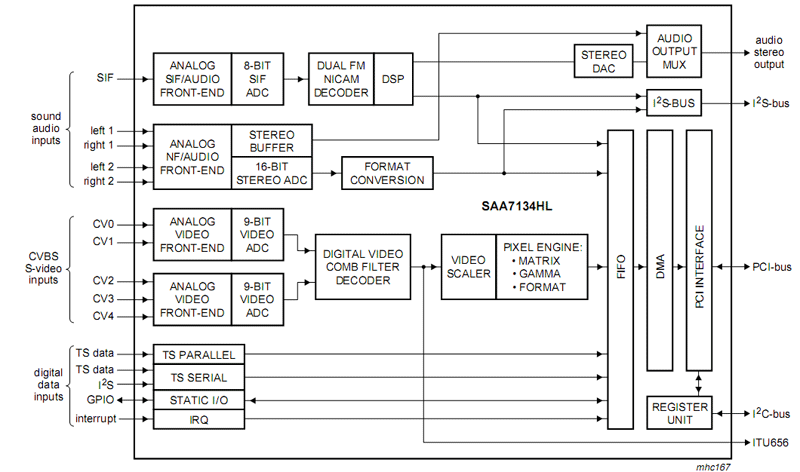

Как и в предыдущем примере, приведем лишь ссылку на документацию по чипу и его структурную схему:

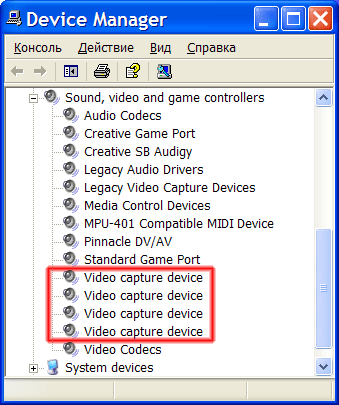

Установка драйверов тривиальна, и приводит к вполне ожидаемому результату – появлению четырех новых устройств в диспетчере:

И последняя плата - S-80200.

Плата S-80200

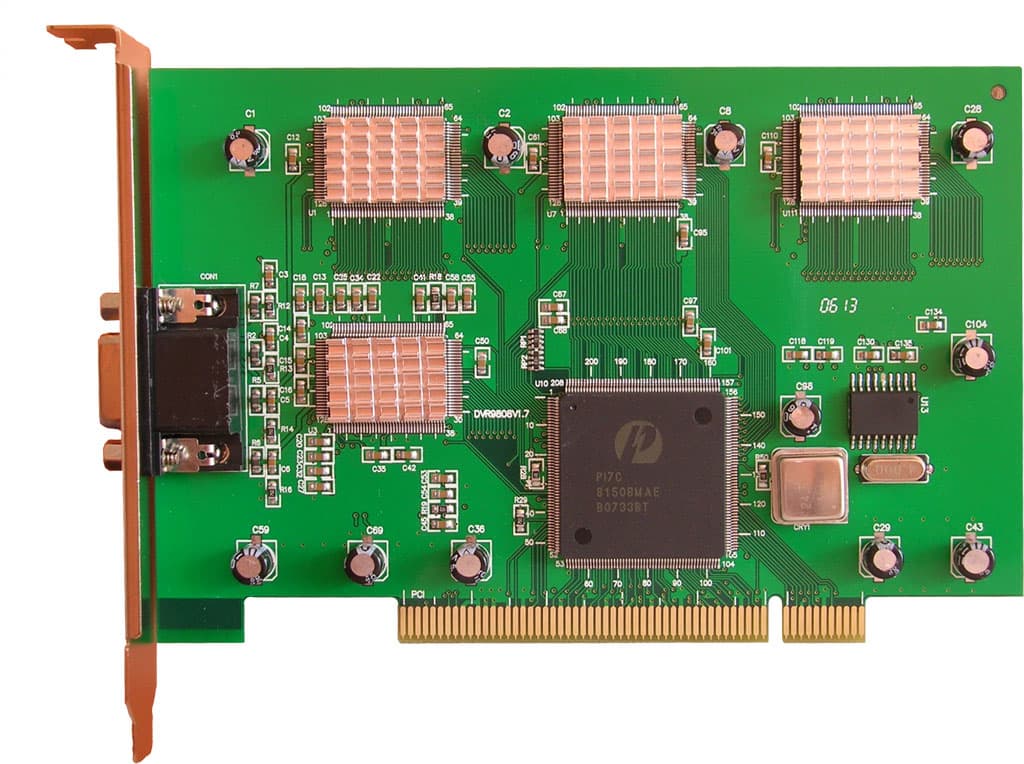

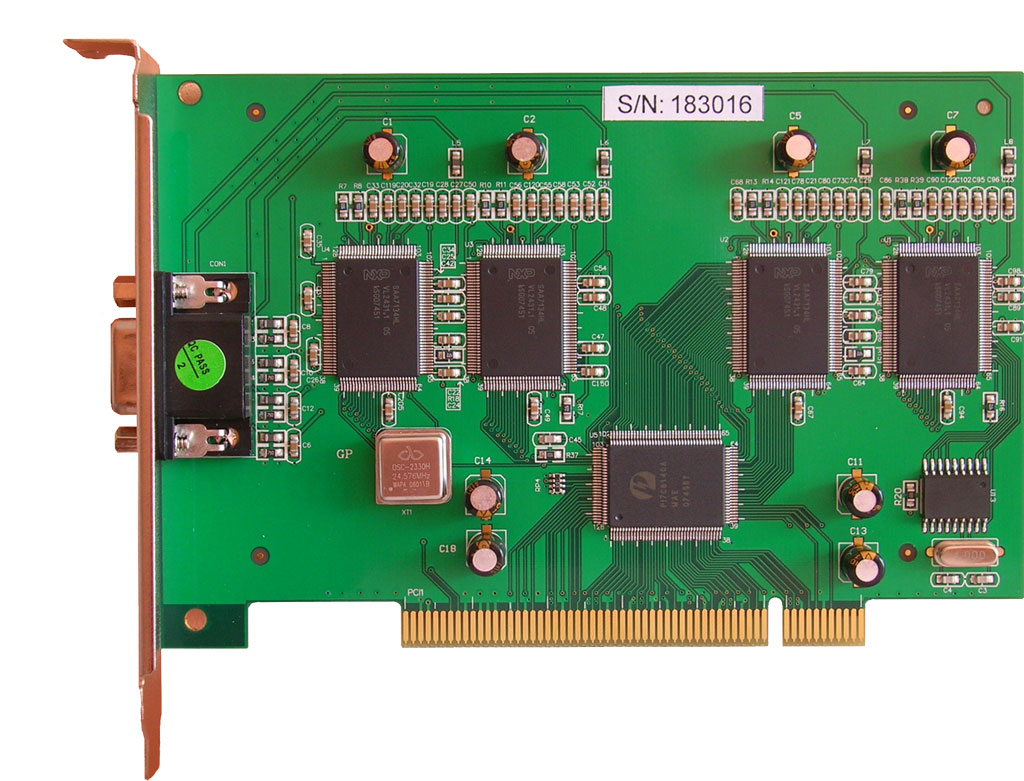

Можно сказать, что эта плата – это старший брат S-44100. Тот же самый чип, те же характеристики. Но вот количество каналов удвоилось, а захват аудиопотока убрали вовсе. Видимо, сказалось удвоение количества чипов видеозахвата, и, как следствие, повысилась сложность разводки платы:

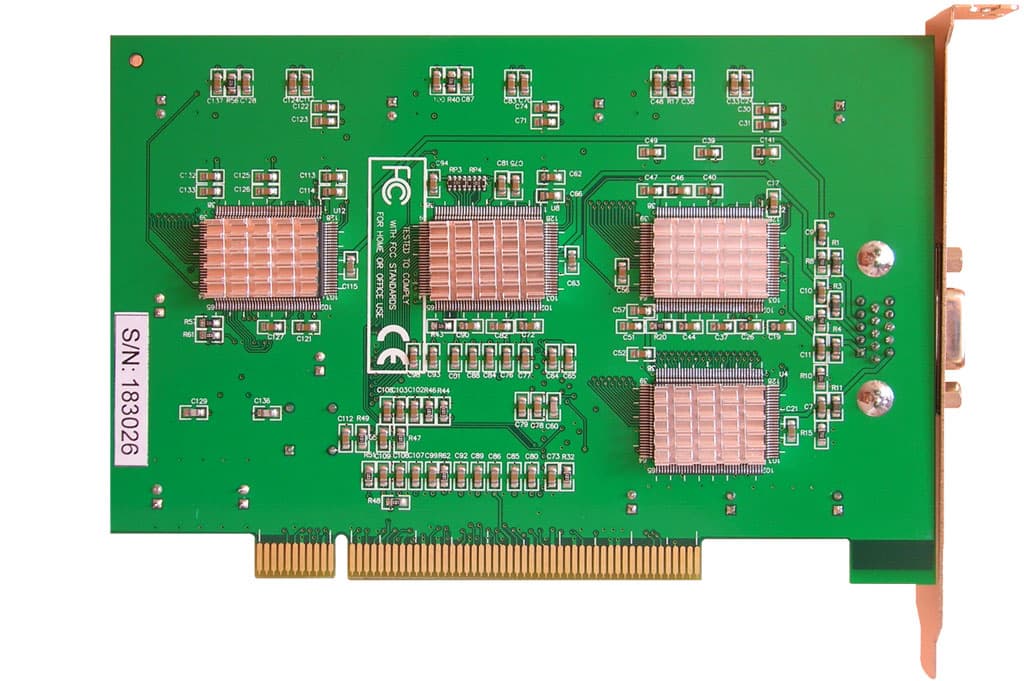

А также, в связи с увеличением количества чипов и ростом температуры, на каждый чип помещен теплоотводящий радиатор. И мера это отнюдь не лишняя – действительно имеет место повышение температуры в ближайшем окружении платы. Честно говоря, дополнительный кулер для такой системы также не будет лишним – надежность работы компьютера только повысится. И, кстати сказать, так как S-80200 построена на том же чипе, что и S-44100, возможна одновременная работа этих плат в одном компьютере. Этакая гибридная система – и захват аудиопотока есть на четырех каналах, и самих каналов видео 20 штук.

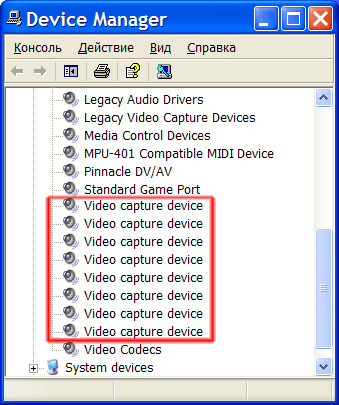

В отличие от предыдущей платы, чипов здесь восемь, и после установки драйверов диспетчер устройств имеет следующий вид:

Рассмотрев в подробностях аппаратную составляющую системы видеонаблюдения, перейдем к программной. А именно – рассмотрим идущее в комплекте программное обеспечение.

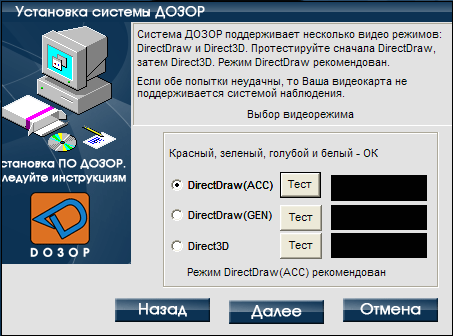

Процесс установки программы достаточно примечателен, во-первых – возможностью одним махом установить все устройства (не отвечая при этом на кучу вопросов - дескать, несертифицированный драйвер – вы уверены?), а во-вторых – в процессе инсталляции вам предложат протестировать свою видеокарту на совместимость, а заодно и выбрать наиболее подходящий вариант:

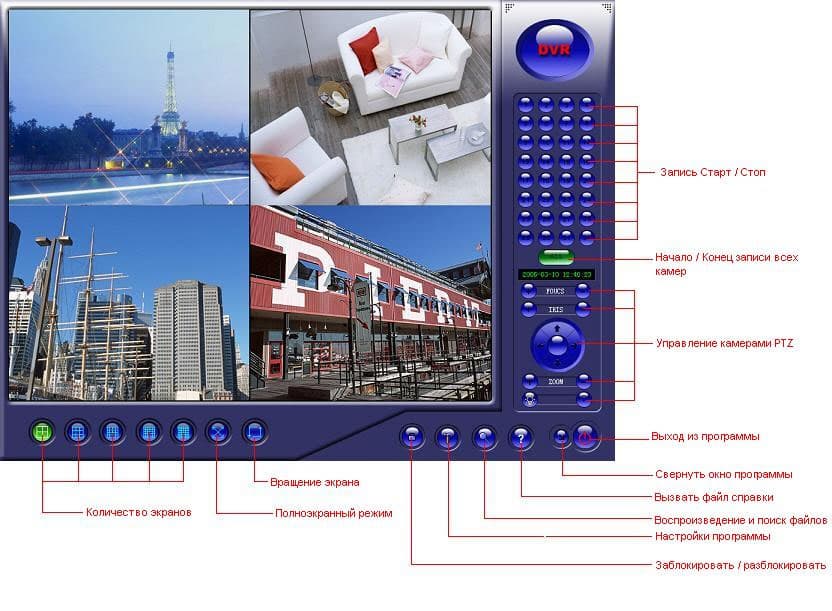

Установив программу, мы попадаем в главное окно. Для того, чтобы наиболее доступно показать назначения всех клавиш в этом окне, воспользуемся иллюстрацией из файла помощи (который выдается на экран сразу же после установки программы):

Все крайне просто, и комментировать тут нечего.

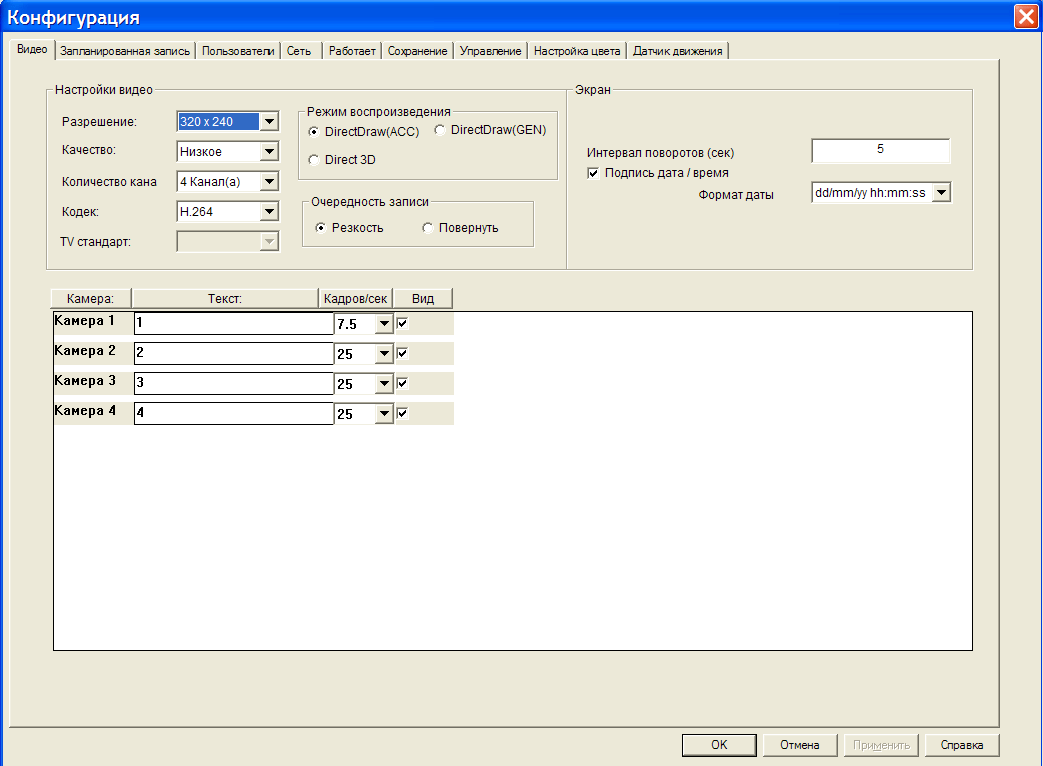

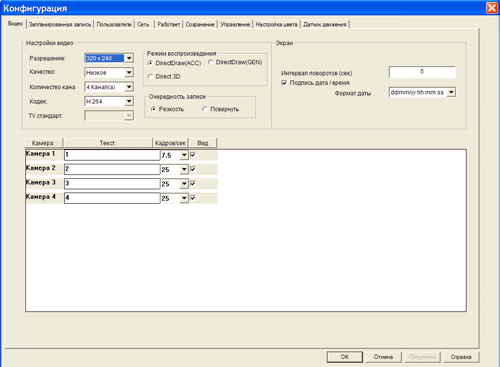

Заглянем в меню настроек. Первая вкладка называется «Видео», и здесь мы можем определить параметры видеозахвата (такие как разрешение кадра, качество, применяемый кодек), а также установить максимально возможную скорость видеозахвата (в к/с) на каждый канал:

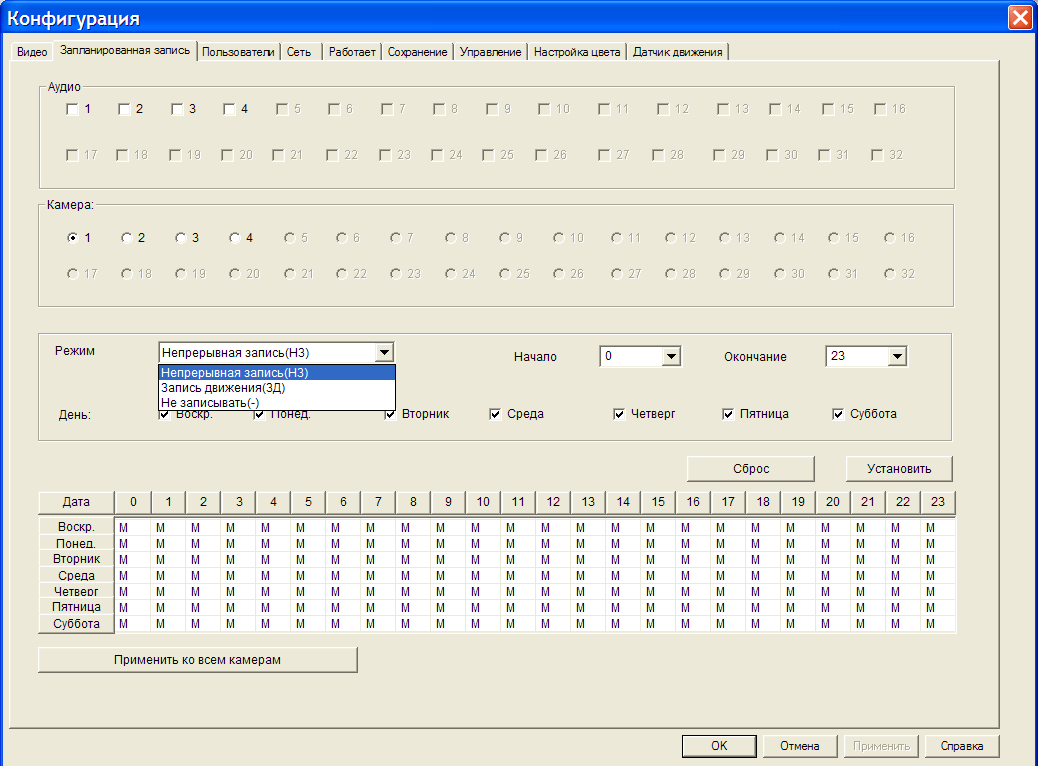

Далее идет вкладка «Запланированная запись». Здесь мы определяем параметры записи видеосигналов в соответствии с нашими задачами:

Выбираем канал видео, канал звука, режим записи, день недели и время – и все, режим записи определен!

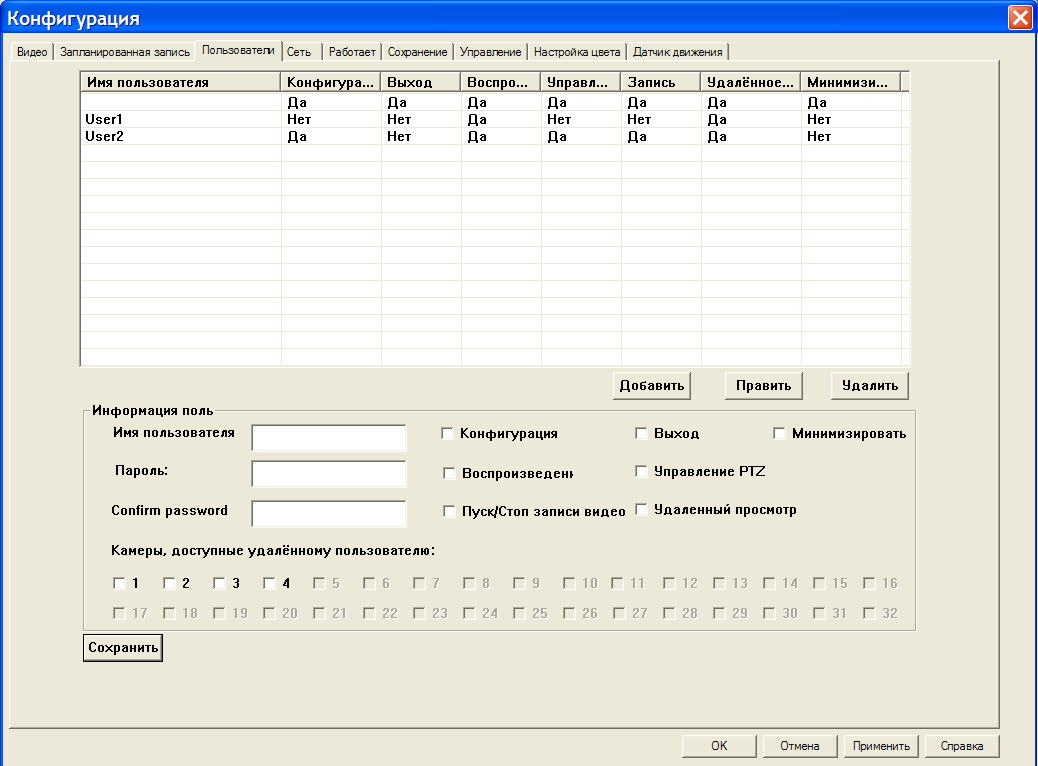

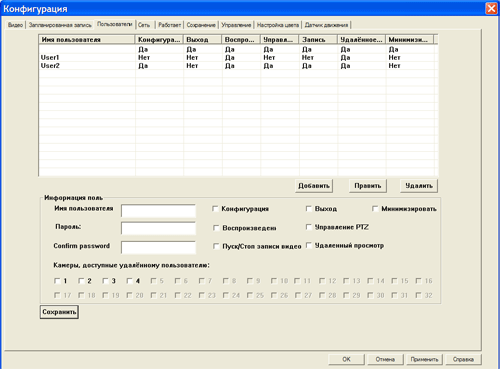

Следующая вкладка – «Пользователи»:

Всего возможно определить в системе пять пользователей, каждому можно назначить свои собственные разрешения.

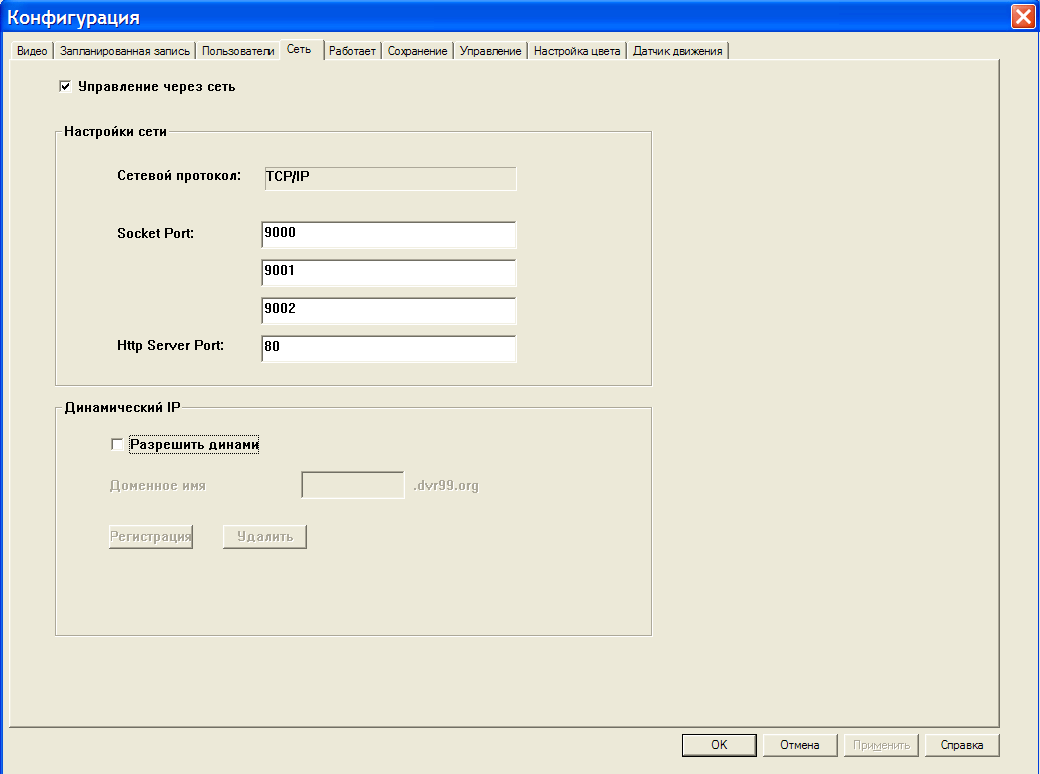

Далее – вкладка «Сеть»:

Собственно, комментировать тут нечего. Удаленное управление возможно производить как через фирменное ПО «Обзор» (находящееся на этом же диске), так и через браузер Internet Explorer.

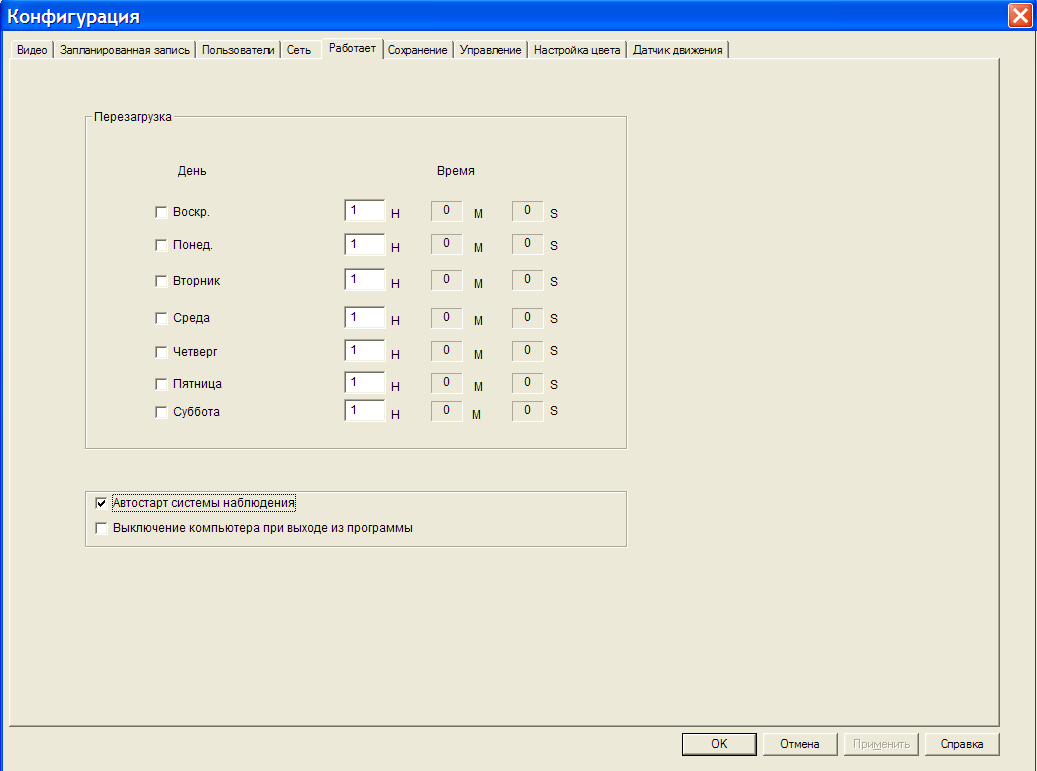

На пятой вкладке (под названием «Работает» :-) - еще один признак глобализации, вы не находите?) возможно настроить расписание перезагрузок и отключений системы:

Ни для кого не секрет, что регулярные перезагрузки могут свести к минимуму количество аварийных ситуаций в ОС Windows XP. Одним словом, полезная настройка.

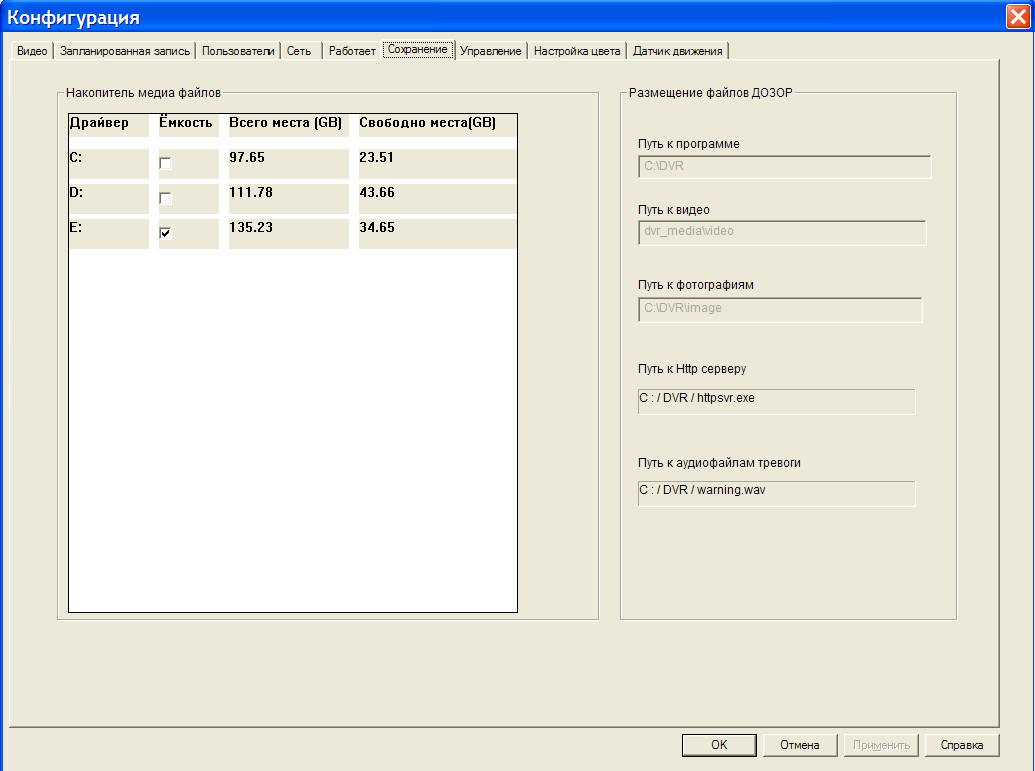

Далее идет вкладка «Сохранение»:

Здесь и так все понятно.

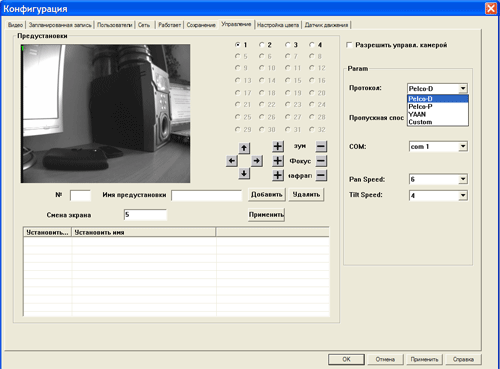

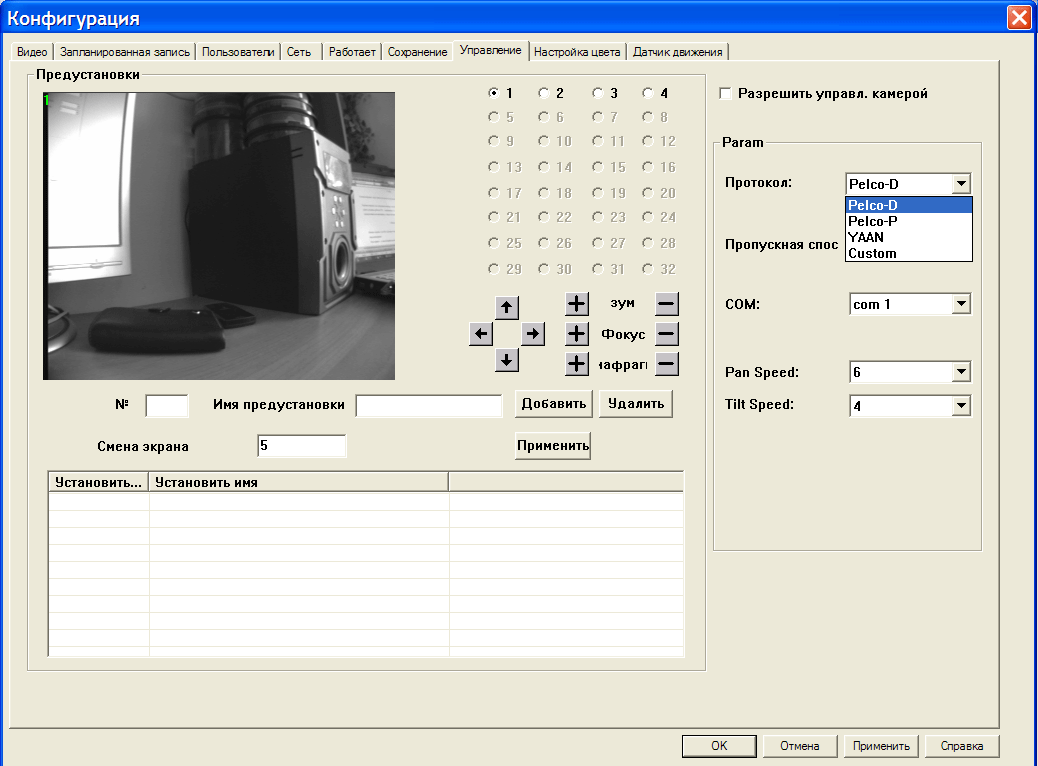

Переместившись на следующую вкладку, мы попадем в меню «Управление», где можно задать режимы работы PTZ-видеокамер (т.е. таких видеокамер, которые оснащены поворотными механизмами, а также моторизованным объективом):

Можно сказать, что ПО «Дозор» готово к работе с вполне «взрослыми» и серьезными видеокамерами.

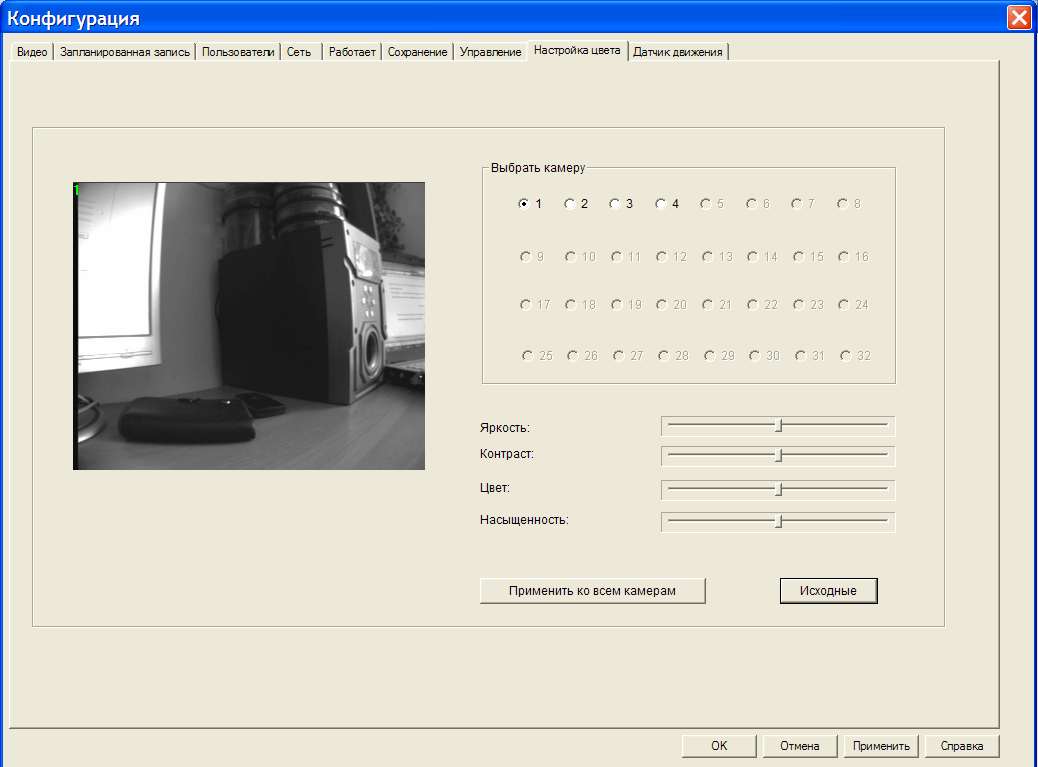

Кликаем е ще правее – и мы попадаем на вкладку «Настройка цвета». И действительно – здесь мы настраиваем цветовые параметры по каждому каналу:

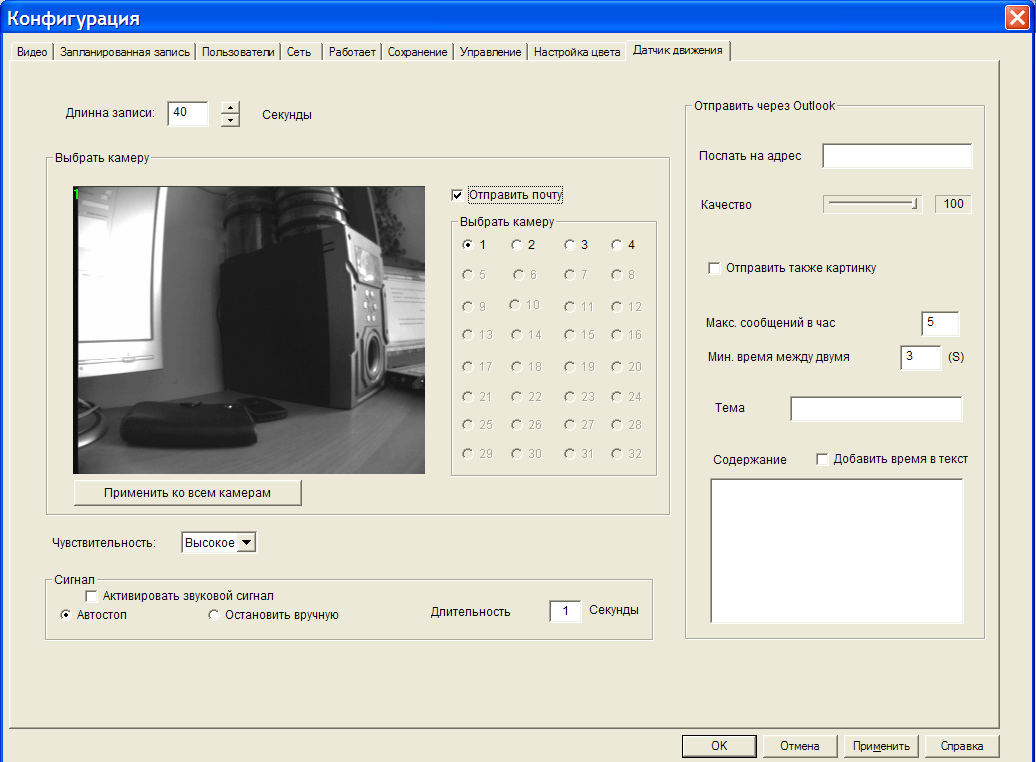

И на последней вкладке мы попадаем в меню «Датчик движения». Собственно, это и есть программный детектор движения:

Среди прочих параметров этой вкладки отметим возможность указать в кадре зону детекции движения (к сожалению, в настоящий момент – только одну) и определить ее чувствительность. Здесь же определяются параметры оповещения о тревоге с помощью электронной почты (например, надо ли прикреплять к письму моментальный снимок).

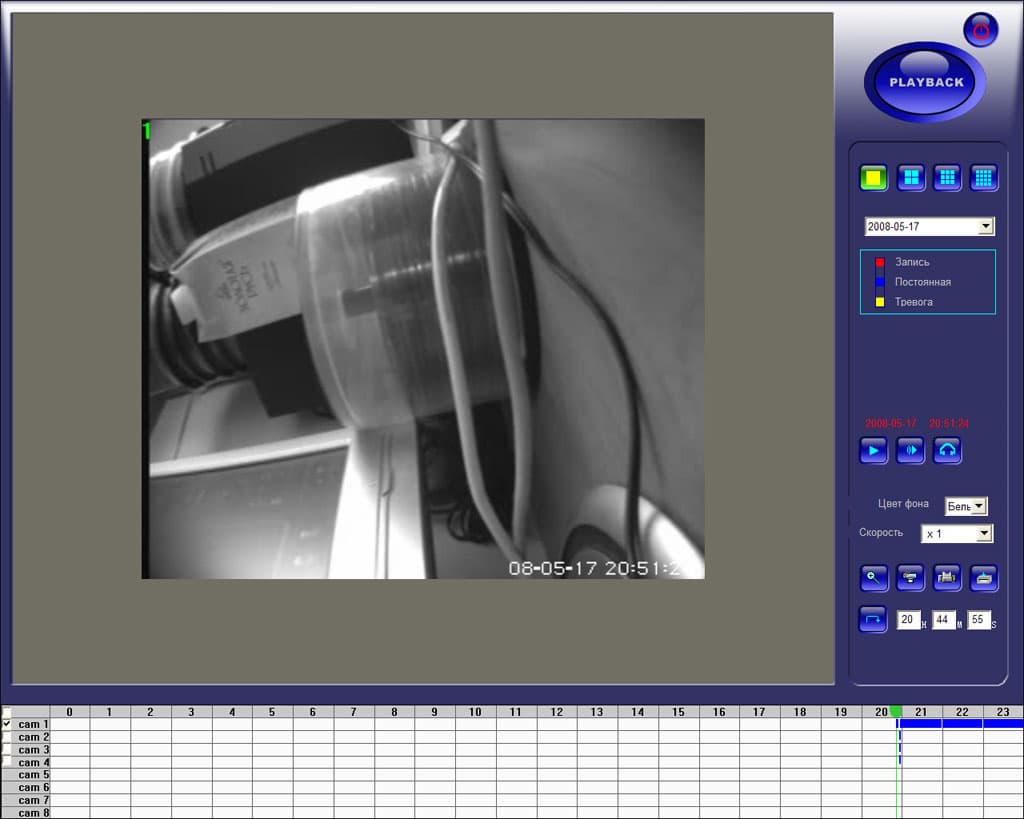

С настройками системы разобрались, самое время заглянуть в видеоархив:

Сразу бросается в глаза наиудобнейшая линия (назовем ее, по аналогии с видеоредакторами, таймлайн). Берем мышку, «крыжим» слева нужный нам канал и мышкой же перетягиваем ползунок к нужному нам моменту на таймлайне. Удобно? Бесспорно! Также можно установить режим мультиэкрана при просмотре нескольких каналов видео, можно выбрать нужную дату с помощью календаря, можно сохранить выбранный фрагмент видеоархива в отдельный файл (пару слов об этом – сохранение возможно как в собственный, проприентарный формат, который открывается с помощью имеющегося на диске с ПО плеера; так и в формат .exe, для открытия которого нужен только лишь ПК с ОС семейства  Windows), можно распечатать моментальный снимок из архива. В общем, здесь есть все, что может понадобиться при работе с видеоархивом.

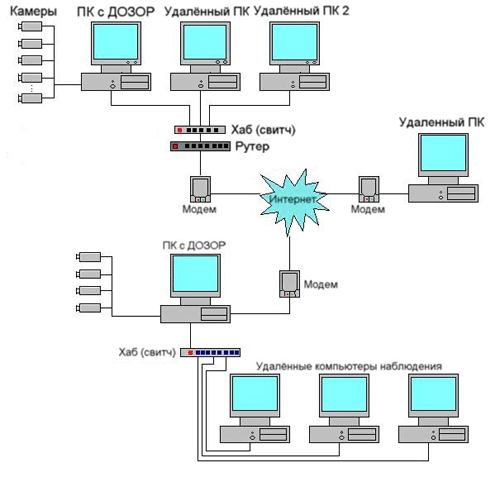

И в завершение обзора напишем пару слов о коммуникационных возможностях программы, точнее, изобразим их:

Достаточно гибкая сетевая инфраструктура получается. Работа возможна и из локальной сети, и через Интернет – нужно лишь правильно настроить сетевые шлюзы.

Итого

В плюсах у нас платы с очень неплохими техническими характеристиками, отличное и легкоусвояемое легкоосваиваемое программное обеспечение, снабженное понятным,  человеческо – русским интерфейсом, неплохие сетевые возможности и достаточно демократичная цена. А в минусы можно указать только то, что детектор движения ну уж слишком элементарен.

Автор статьи благодарит ООО «КомШоп» и лично Куликова Никиту Сергеевича
за помощь в подготовке данного обзора
и предоставленное на тестирование оборудование
