Беспроводной страж третьего поколения


Отсутствие проводов – бесспорное удобство. Кому нужны эти километры меди и алюминия? В наш век, когда беспроводными коммуникациями опутана чуть ли не половина суши, а во второй половине этот процесс набирает обороты; когда стандарт сотовой связи 3G не просто стучится в наши двери, а прямо-таки вламывается, использование проводных коммуникаций является моветоном и архаизмом. Будучи правильно настроенными, беспроводные сети обеспечивают не менее быстрое и не менее безопасное соединение, нежели проводные коммуникации. А по скорости развертывания во много раз превосходят их. Что же касается безопасности передаваемых данных – тут современная беспроводная технология заткнет за пояс любые кабели. К чему весь этот монолог, спросите вы? А к тому, что сегодня на нашем «операционном столе» оказалась беспроводная интернет-видеокамера D-Link DCS-2120.

Приступим к детальному рассмотрению видеокамеры, и начнем мы с внешнего вида бокса:

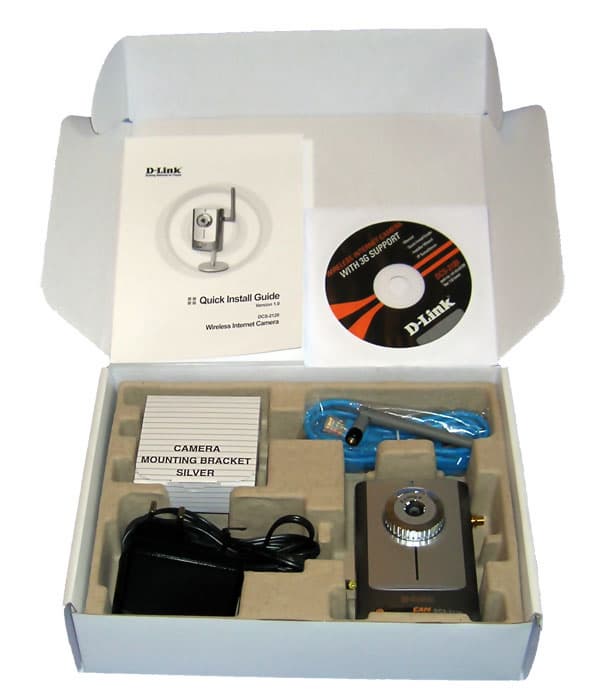

Аккуратная, ничем особо не примечательная упаковка; небольшая, но вполне  достаточная комплектация устройства, - вот и все, что касается «одежки». Можно сказать, что «встретили» успешно. Теперь посмотрим, как все это выглядит внутри:

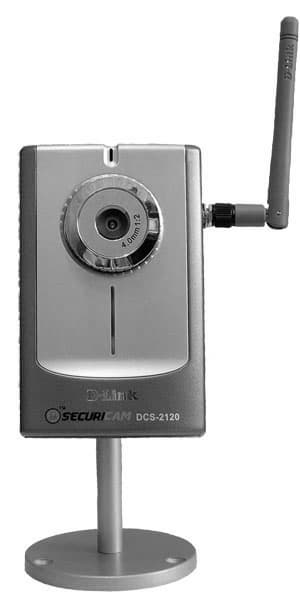

Что же касается самого девайса, то и здесь мы отмечаем т.н. офисный стиль. Строгий металлик двух оттенков, блестящий круг объектива, - вот и вся гамма, в которую окрашена DCS-2120.

Корпус видеокамеры выполнен из пластмассы, поэтому вес изделия достаточно небольшой. Для крепления видеокамеры предусмотрен сборный кронштейн, который выполнен из металла. Кронштейн сконструирован таким образом, что позволяет разместить (а в дальнейшем – и  настроить) видеокамеру на любой поверхности – будь то пол, стена или же  потолок. Кольцо объектива вращается достаточно туго, при вращении тактильно ощущаются некие щелчки, что позволяет избежать случайных поворотов объектива. Также на передней панели имеется узкая вертикальная щель, с помощью которой, посредством расположенного за ней многоцветного светодиода, мы можем узнать о текущем режиме работы интернет-видеокамеры. Между прочим, состояния эти можно разглядеть с достаточного большого угла обзора. Ну и завершает общий вид отсоединяемая антенна для Wi-Fi подключения.

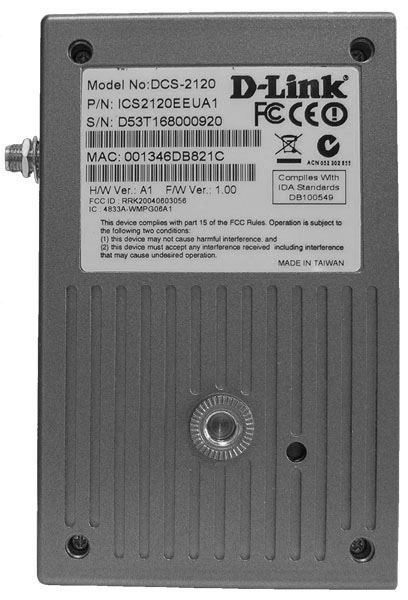

Вид с задней стороны еще более аскетичен:

В наличии углубление для подсоединения крепежного кронштейна и небольшое отверстие, предоставляющее доступ к кнопке возврата заводских установок. Для защиты от случайного (вдумайтесь – от случайного(!), и это при том, что кнопка находится на дне отверстия) сброса предусмотрен механизм – для того, чтобы инициировать этот процесс, необходимо нажать и удерживать кнопку в течение 30 секунд. Здесь же, на задней стороне, расположен информационный шильдик, из которого мы можем узнать серийный номер изделия, сетевой MAC-адрес и версию прошивки.

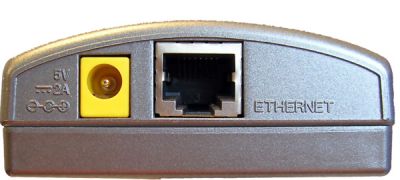

Нижняя сторона интернет-видеокамеры функционально несколько богаче других:

В наличии два подписанных разъема – это «Power» и «Ethernet», куда подключаются соответственно блок питания и патч – корд. Теперь самое время привести основные технические характеристики устройства:

  1. Поддержка сетевых протоколов TCP/IP, RTSP, RTP, RTCP, HTTP, SMTP, FTP, NTP, DNS, DHCP, UPnP, DDNS
  2. Подключение - беспроводный интерфейс 802.11g, 1 порт 10/100BAS-TX Fast Ethernet с поддержкой автосогласования NWay
  3. Сжатие - сжатие JPEG для покадровой съемки, сжатие MPEG4 Simple Profile для передачи потокового видео
  4. Разрешение видео:
    1. До 30 fps при 160x120
    2. До 30 fps при 176x144
    3. До 30 fps при 320x240
    4. До 30 fps при 640x480
  5. Скорость передачи видео в битах - от 20 Кб до 4 Мб
  6. Характеристики камеры - сенсор CMOS 1/4 дюйма, 0.5 Lux @ f1.4, AGC/AWB/AES, электронный затвор: от 1/60 до 1/15000, стандартная несъемная линза 4мм, f2.0
  7. Безопасность - аутентификация по паролю, защита учетной записи администратора и группы пользователей, безопасность беспроводной сети: шифрование 64/128-бит WEP, WPA-PSK
  8. Индикаторы Audio - частота дискретизации: с 16 до 128 Кб (AAC), с 4.75 до 12.2 Кб (GSM-AMR), полнодуплексная передача звука
  9. Микрофон - направление: всенаправленный, частота: от 50 до 16000 Гц, соотношение «сигнал/шум»: больше чем 60 dB
  10. Мощность передатчика - 16dBm (типичная)
  11. Радиус действия - в помещении: 100 м, вне помещения: 300 м (На радиус действия могут неблагоприятно влиять факторы окружающей среды)
  12. Излучение (EMI), сертификаты безопасности – FCC, IC, CE, C-Tick, EN 300 328-2, (07-2000), EN60950

Производитель же позиционирует устройство следующим образом: «Интернет-камера DCS-2120 является полнофункциональной системой видео-наблюдения с возможностью беспроводного соединения по протоколу 802.11g и функцией передачи потокового видеосигнала в реальном времени на мобильные телефоны стандарта 3G или КПК. Интернет-камера поддерживает удаленное управление и может работать как автономная система видео-наблюдения, оснащенная процессором и Web-сервером, а также светочувствительной линзой, возможностью цифрового увеличения и контролем за изображением/звуком».

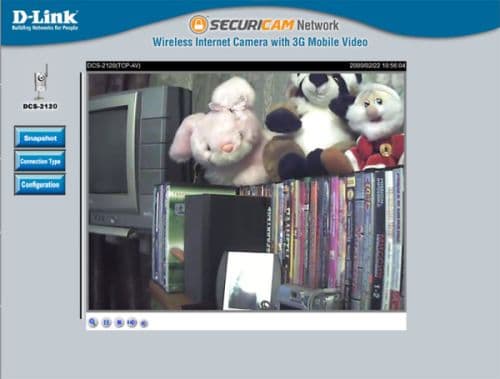

Но так ли обстоят дела на самом деле? Включаем и - что же мы видим?

Проще некуда – проще кнопки слева и живое видео в основном окне (которое, впрочем, с наступлением темноты начинает слегка притормаживать). Из компьютера также вещает  в довольно приличном качестве звуковое сопровождение с удаленной интернет-камеры.

Первая кнопка, «Snapshot», позволяет сделать моментальный снимок текущего изображения; вторая, «Connection type», позволяет выбрать режим передачи информации – «видео со звуком», «только видео», «только звук», причем двумя способами – пакетами TCP или же с применением UDP. Самая нам интересная – это третья кнопка «Configuration», здесь сосредоточены все настройки интернет-камеры. Ниже мы кратко  разберем эти настройки, останавливаясь чуть более подробно на наиболее важных из них.

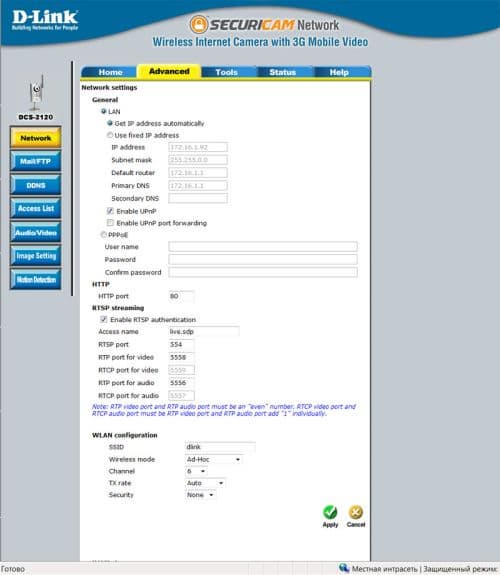

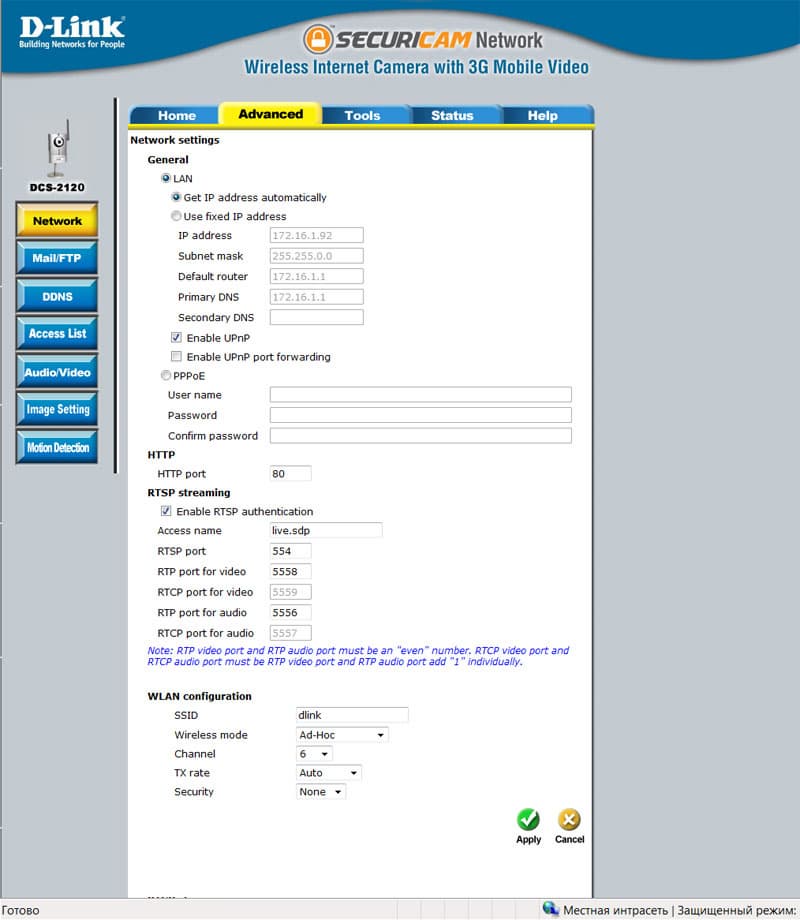

Первая кнопка, «Home», в одно нажатие вернет нас из глубины любого меню на самый первый экран, с видом на видеоизображение. Далее идет «Advanced». Первая кнопка в этой вкладке, «Network», представляется наиболее важной, поэтому приведем этот пункт полностью:

Если в двух словах – то здесь можно настроить как кабельное подключение, так и беспроводное Wi-Fi соединение. Все настройки достаточно привычны, и пояснения, думается, тут излишни.

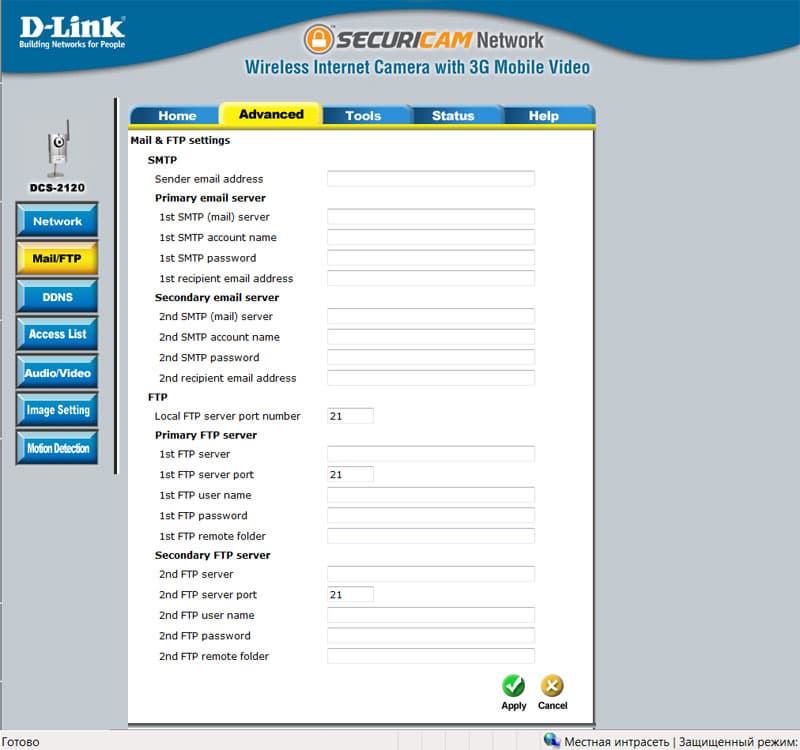

Следующая кнопка – «Mail/FTP»:

Для отсылки информации возможно использовать как почтовые (SMTP), так и файловые (FTP) сервера, причем каждого по две штуки.

Третья кнопка – «DDNS» – по словам производителя, дает нам следующую возможность: «Используя один из многочисленных бесплатных сервисов Dynamic DNS, доступных в Интернет, можно назначить камере легко запоминаемое доменное имя (например, www.mycamera.myddns.com). Это позволит получать удаленный доступ к камере без запоминания ее IP-адреса, даже если ваш интернет-провайдер изменил его». Несомненно, очень удобная и потенциально востребованная функция.

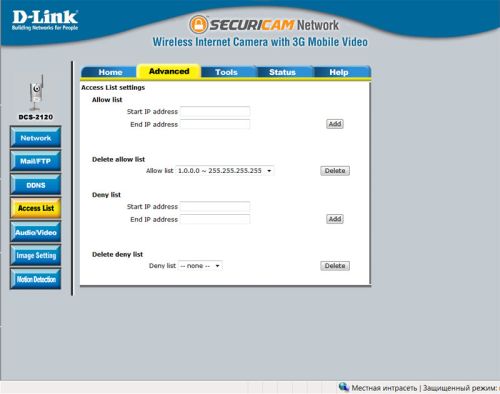

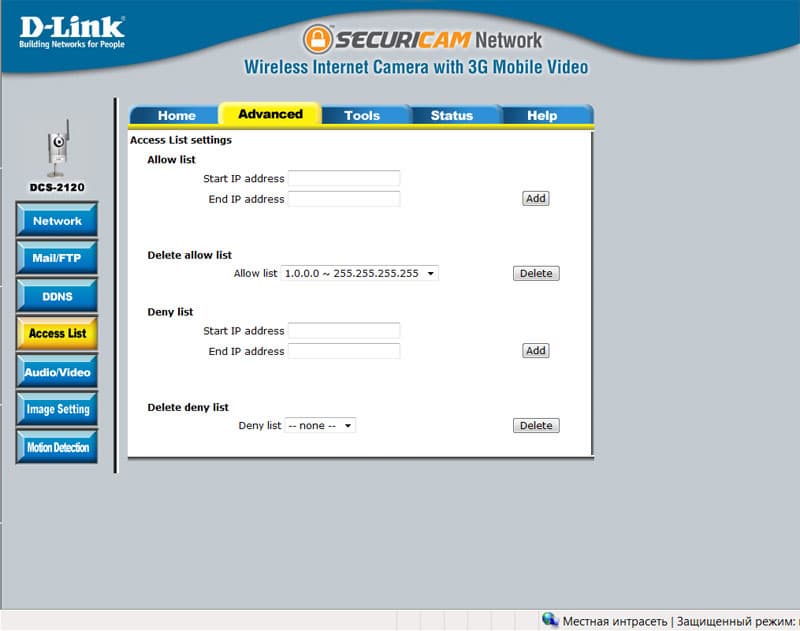

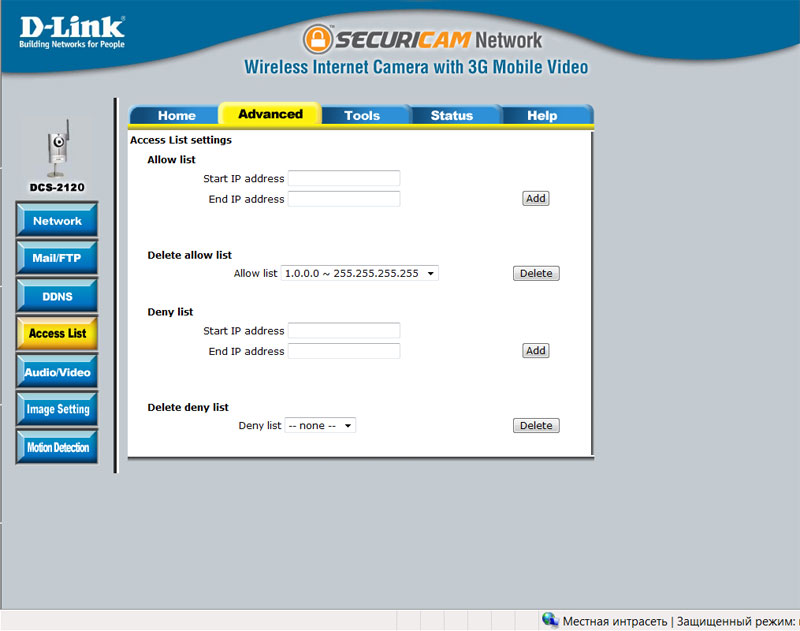

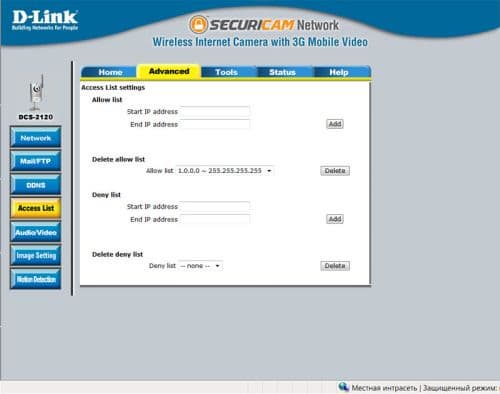

Четвертая кнопка, «Access List», позволит определить диапазоны IP-адресов, с которых можно подключаться к камере. Либо же наоборот, указать диапазоны, с которых нельзя производить такие подключения:

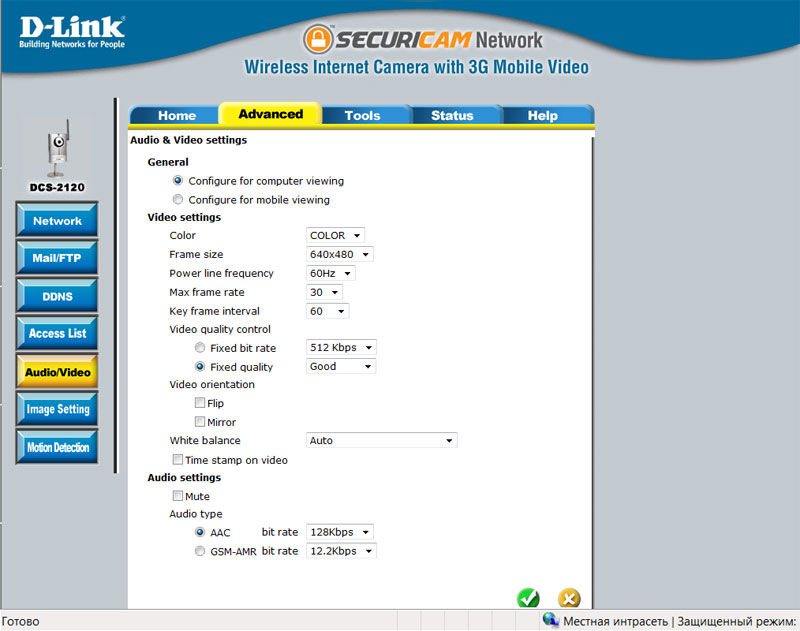

В самом начале статьи мы не зря упомянули 3G сотовую связь. Стандарт 3G характеризуется достаточно большой пропускной способностью канала связи, предоставляемого абоненту. А раз так, то почему бы и не использовать эту способность для передачи видео и звука в любую точку мира (конечно, где есть 3G)? Что и реализовано создателями DCS-2120. Более тонкая настройка характеристик передачи аудио- и видеопотоков производится с помощью пятой кнопки под названием «Audio/Video»:

Разрешения, битрейты, частоты кадров – здесь есть все необходимое для оптимизации передачи потоков аудио- и видеосигналов.

Предпоследняя, а именно шестая, кнопка «Image Setting», позволяет настроить основные параметры видеосигнала, такие как яркость, контрастность, насыщенность, цветность.

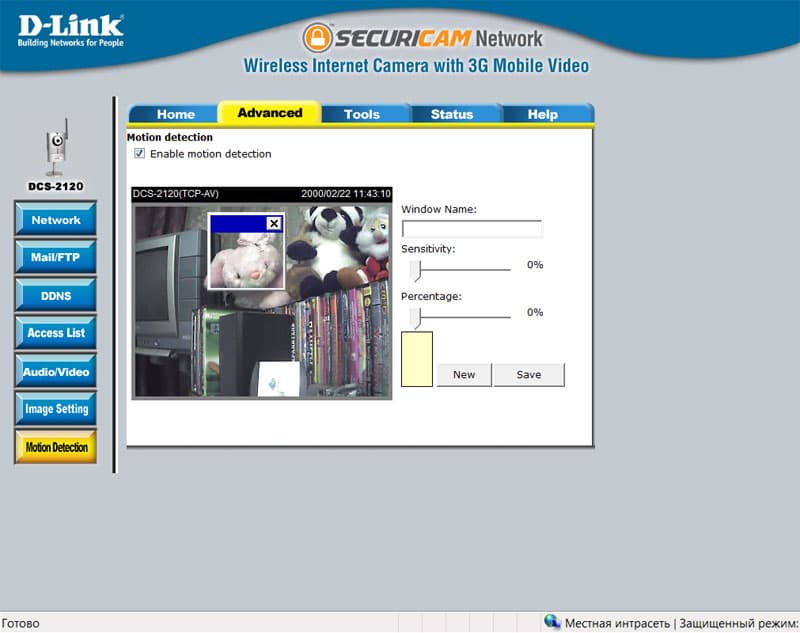

И, наконец, последняя по списку, но далеко не последняя по значению – кнопка «Motion Detection», то есть детектор движения:

Достаточно простой в настройке, но, тем не менее, надежно срабатывающий, этот детектор движения отлично вписывается в функционал интернет-камеры. Кстати, настройка зон детекции также возможна.

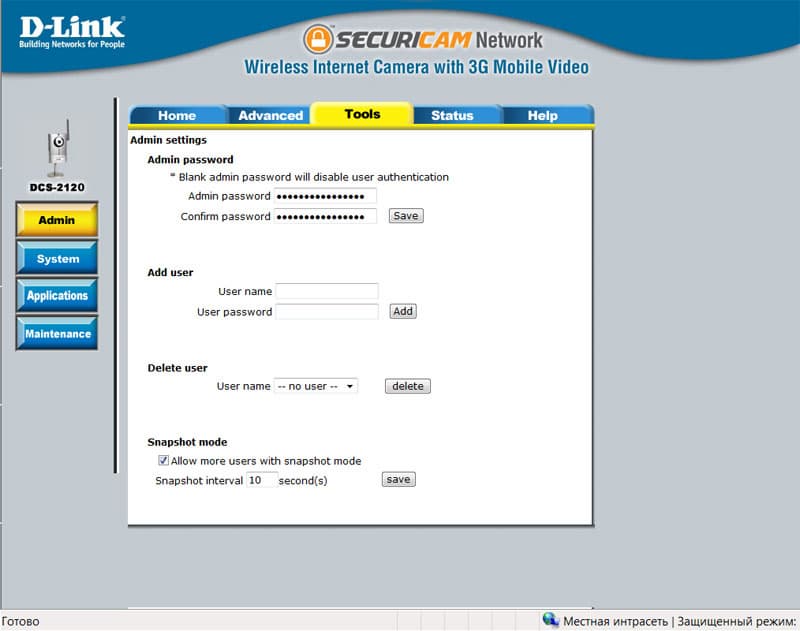

Третья вкладка, «Tools», содержит в себе еще четыре пункта меню. Первый пункт – «Admin» – предоставляет возможность управления списком пользователей:

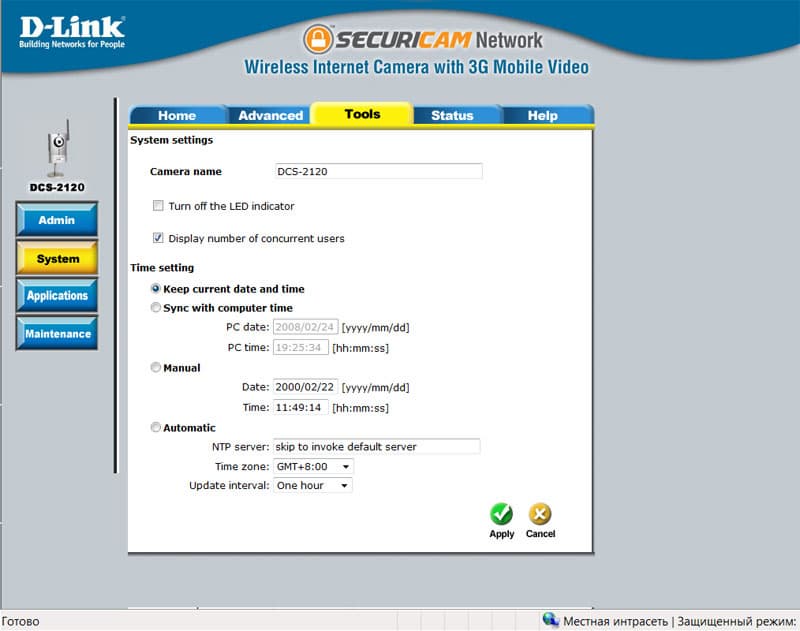

Второй – «System» – позволяет задать сетевое имя интернет-видеокамеры, а также настроить параметры синхронизации времени с удаленной машиной.

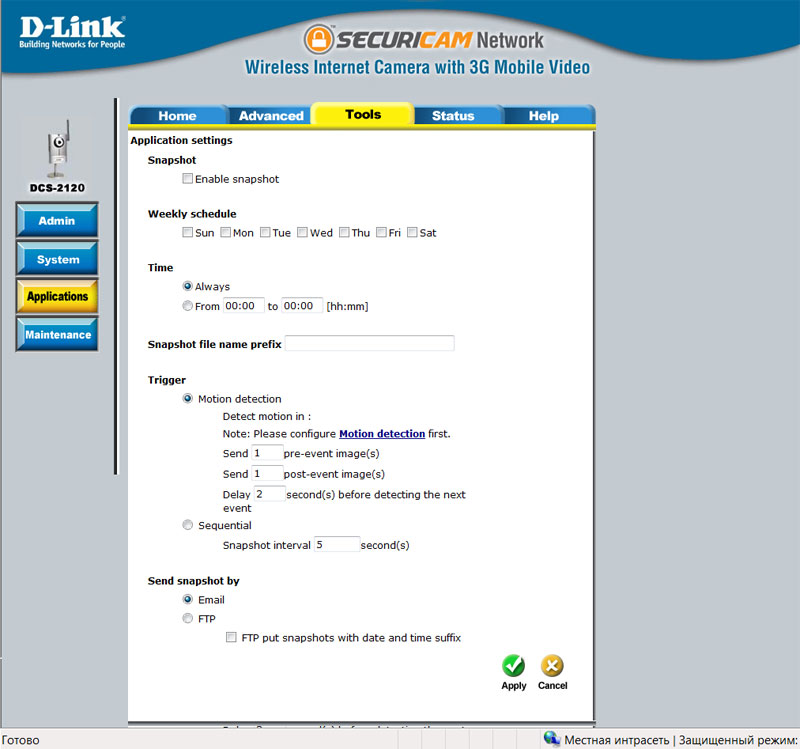

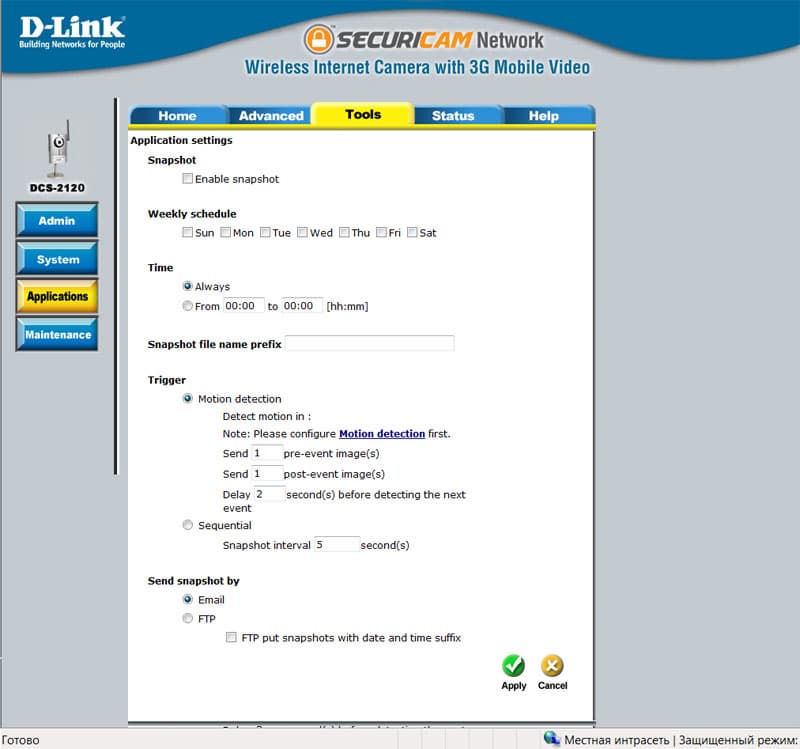

Третий пункт – «Application» – поможет настроить параметры моментальных снимков, а также способ их отправки на удаленный компьютер.

Ну и последний, четвертый пункт, («Maintenance») позволит перезагрузиться, вернуться к заводским настройкам, либо провести обновление прошивки интернет-камеры.

Две оставшиеся вкладки – «Status» и «Help» – содержат информацию о текущем статусе интернет-камеры (там же, кстати, можно посмотреть  лог событий) и справку в виде HTML-странички.

Вывод

В завершение нашего обзора подведем краткий итог: данная модель интернет-видеокамеры, несмотря на небольшие размеры и вес, несет в себе полноценную систему видеонаблюдения, способную передавать изображения как по локальной сети, так и в буквальном смысле по воздуху – используя Wi-Fi соединение. Встроенный веб-сервер обладает всеми необходимыми для передачи изображения настройками. Немного огорчает отсутствие в интерфейсе интернет-видеокамеры поддержки русского языка, но это дело наживное. А в целом – рекомендуем к использованию!

Автор статьи выражает благодарность за предоставленное на тестирование оборудование российскому представительству компании D-Link.
