Обзор SCSI контроллера Leadtek WinFast U2-160
Высокопроизводительные контроллеры SCSI в силу своего специфичного использования обычно производятся крупными фирмами — разработчиками и производителями SCSI чипов. Тем не менее мода с продажей чипов и массовым производством карт на них по референс дизайнам похоже добралась и до них.
Одним из таких контроллеров является Leadtek WinFast U2-160. Фирма более известная у нас своими видекартами добавила в список свей продукции SCSI контроллер. (Заметим, что Leadtek также производит и один ATA66 контроллер).
- чип Symbios SYM53C896
- два независимых Ultra2 SCSI канала
- 32/64 bit PCI, скорость до 133/266 Mb/sec
- подключение до 30 SCSI устройств
- Совместимость с: Windows NT, DOS, Windows 3.1, Windows 95, Windows 98, Novell NetWare, SCO OpenServer, SCO UnixWare, IBM OS/2, Solaris, Linux
- автоматическая терминация
- SCSI Plug and Play
- SCAM
- Flash BIOS
- NVRAM для установок BIOS
Комплектность:
- контроллер
- два шлейфа Ultra2 SCSI на 4 устройства с универсальными (Ultra2/UltraWide) терминаторами
- шлейф narrow SCSI на 3 устройства
- переходник внутренний narrow SCSI — внешний
- описание
- CD с драйверами
- 3 дискеты с драйверами

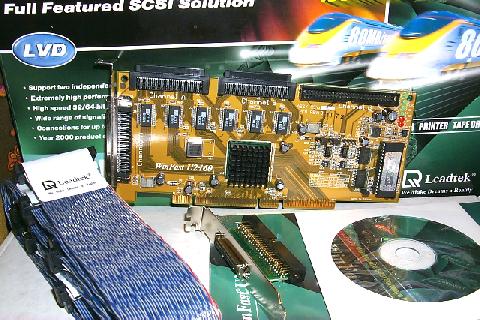

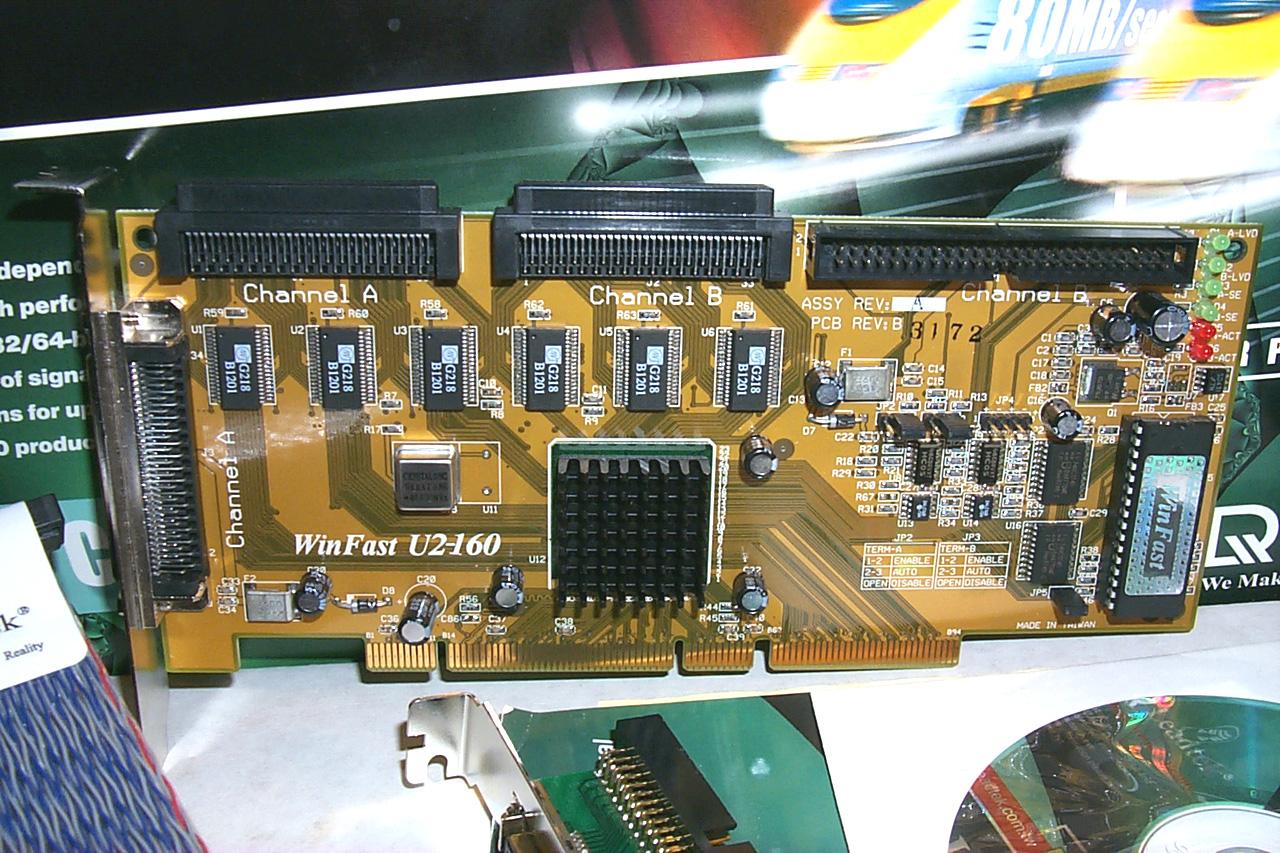

Построенный на базе чипа Symbios SYM53C896 контроллер отличается малым количеством дополнительных микросхем — чип дополняют только микросхема flash BIOS, терминаторы, пара EEPROM для сохраненя настроек и немного мелкой логики. Отметим наличие радиатора на главном чипе контроллера. Несмотря на скорости порядка 40MHz он не сильно нагревался в наших тестах, так что можно считать наличие радиатора скорее хорошим тоном, чем жесткой необходимостью. На плате также установлено 6 светодиодов, позволяющих проверить режим работы каналов — LVD или SE и их активность. Немного смущает большой размер платы и пока неприменимый разъем PCI 64, однако при установке никаких проблем не возникло.
Контроллер WinFast U2-160 в конфигурации с одним диском сравнивался с встроенным UltraWide SCSI контроллером платы Chaintech 6BTS на AIC-7880 и Ultra2 SCSI контроллером на плате SuperMicro 6DBU AIC-7890. Кроме этого Ultra2 контроллеры тестировались в режиме UltraWide, что было достигнуто подключением обычного активного терминатора вместо Ultra2. Здесь и во всех остальных тестах использовались жесткие диски Quantum Atlas IV LVD.
В качестве теста использовалась программа ZD WinBench 99 версия 1.0 .»Tb/s» означает Thousand bytes/sec. Иногда приводится процент загрузки процессора при работе теста. Дополнительные обозначения во втором столбце: s — чем больше, тем лучше, t — чем меньше, тем лучше.
Конфигурация ПК: материнские платы Chaintech 6BTS и SuperMicro 6DBU, Intel Celeron 450, 128Mb RAM, Windows NT 4.0 / SP5 на IDE диске IBM DJNA-371350.
| WinBench 99 | ||||||
|---|---|---|---|---|---|---|
| AIC-7880 | AIC-7890 | AIC-7890 (UW) | WinFast U2 | WinFast U2 (UW) | ||
| Business Disk WinMark 99 (Tb/s) | s | 4850 24.35% |
4840 24.35% |
4540 24.35% |
4650 24.35% |
4850 24.35% |
| High-End Disk WinMark 99 (Tb/s) | s | 13900 13.44% |
13500 13.56% |
12900 13.10% |
14200 13.89% |
14200 13.67% |
| Disk Access Time (Milliseconds) | t | 11.4 0.633% |
11.1 0.205% |
11.3 0.214% |
11.1 0.233% |
11.3 0.19% |
| Disk CPU Utilization (Percent Used) | t | 2 | 1.11 | 1.1 | 0.961 | 0.977 |
| Disk Transfer Rate:Beginning (Tb/s) | s | 21800 2.84% |
21700 1.87% |
21700 1.92% |
21700 1.68% |
21700 1.65% |
| Disk Transfer Rate:End (Tb/s) | s | 13800 | 13800 | 13800 | 13800 | 13800 |
| Disk Playback/HE: | ||||||
| AVS/Express 3.4 (Tb/s) | s | 16900 | 17100 | 16400 | 17800 | 17200 |
| FrontPage 98 (Tb/s) | s | 39900 | 39800 | 39600 | 39300 | 39600 |
| MicroStation SE (Tb/s) | s | 15800 | 15400 | 15700 | 15200 | 15400 |
| Photoshop 4.0 (Tb/s) | s | 6080 | 6720 | 6640 | 6690 | 6600 |
| Premiere 4.2 (Tb/s) | s | 15000 | 11700 | 10300 | 13500 | 13700 |
| Sound Forge 4.0 (Tb/s) | s | 19900 | 16700 | 15500 | 20900 | 21000 |
| Visual C++ 5.0 (Tb/s) | s | 13300 | 13000 | 12500 | 13800 | 13600 |
Как видно из результатов теста, контроллер WinFast U2-160 выглядит достойно на фоне наиболее популярных моделей от Adaptec. Тем более, что по совместимости он им не уступает.
Теперь внимательнее посмотрим на некоторые из его параметров. Для наглядности будем использовать программу Adaptec SCSI Bench32 из состава Adaptec EZ-SCSI.
Ultra2 SCSI

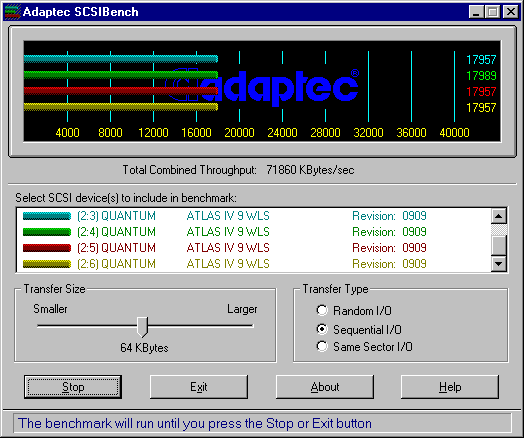

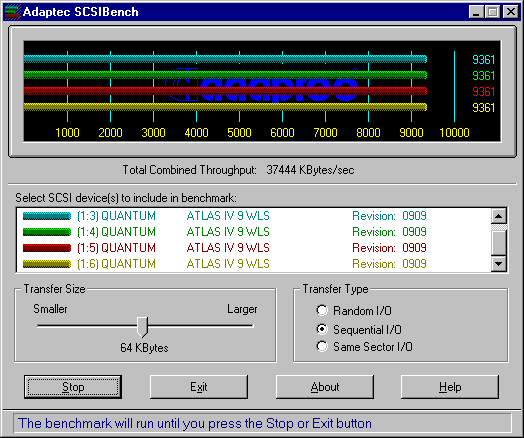

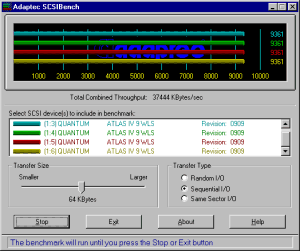

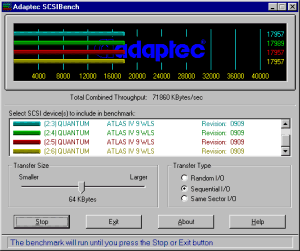

Переход от UltraWide SCSI к Ultra2 SCSI и удвоению производительности достигается повышением частоты SCSI шины в два раза, до 40MHz. Такое увеличение приводит к максимальной скорости шины в 80MB/s. Для современных дисков это уже необходимо: скорость чтения с поверхности находится на уровне 20MB/s и Ultra2 позволяет подключать до 4 дисков без драматического снижения производительности, накладываемого шиной. Особенно это важно в RAID системах. Приведем результаты тестов четырех дисков на UltraWide контроллере и Ultra2:
Как видно из этих тестов, UltraWide сдает позиции и применять его можно для подключения только одного-двух жестких дисков. Для тех конфигураций, которым уже и 80MB/s мало, начали выпускаться устройства с интерфейсом Ultra/160, достигающие скорости 160MB/s.
Dual Channel
Большинство контроллеров UltraWide/Ultra2 SCSI имеют отдельные разъемы для подключения wide и narrow устройств. Однако при одновременном использовании например Fast SCSI CDR и UltraWide SCSI жесткого диска наблюдается значительное падение скорости. Это связано с тем, что SCSI шина все-таки одна и ее скорость выбирается с учетом возможностей самого медленного устройства. Даже применение в паре с Ultra2 Adapec 7890 чипа AIC 3860 для «разделения» шин не спасает. Таким образом использование двухканального контроллера позволяет использовать высокопроизводительные жесткие диски на одном канале и CDROM, CDR, сканер на другом. При этом падения производительности практически не происходит. WinFast U2-160 также имеет привлекательную способность использовать для работы обоих каналов всего одну линию прерывания. Это позволяет подключать до 30 устройств к одной PCI карте на одном IRQ!
Еще одним вариантом применения Dual Channel является использование нескольких жестких дисков, когда им мало одной шины. Посмотрим на результаты тестов в различных конфигурациях дисков на каналах:
(Windows NT, Adaptec SCSI Bench32, Total Combined Throughput)
| конфигурация | 2 | 1+1 | 4 | 2+2 |
|---|---|---|---|---|
| same sector | 63232KB/s | 99434KB/s | 63136KB/s | 101224KB/s |
| sequental | 41496KB/s | 42453KB/s | 71860KB/s | 84960KB/s |
Заметим, что сейчас есть и более быстрые жесткие диски (например Quantum Atlas 10k). На них преимущества Ultra2 и Dual Channel будут еще более заметны.
PCI64
Материнские платы с PCI 64 для ПК только начали появляться. Однако похоже, что в случае со SCSI контроллером возможность использования этой шины очень привлекательна. По крайней мере при использовании двух Ultra2 каналов необходимая скорость передачи может достигать 160Мб/с, что уже больше скорости PCI 32, которая составляет 133Мб/с. И уже начали появляться устройства с интерфейсом Ultra/160. Для проверки загруженности мы использовали программу Adaptec SCSI Bench32, контроллер WinFast U2-160, по два жестких диска на каждом канале, Windows 98 и программу SoftFSB, позволяющую менять на лету внешнюю частоту процессора. И вот что получилось:

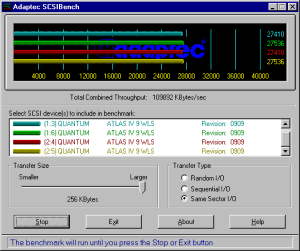

Внешняя частота 100MHz, PCI 33.3MHz, CPU 450MHz:

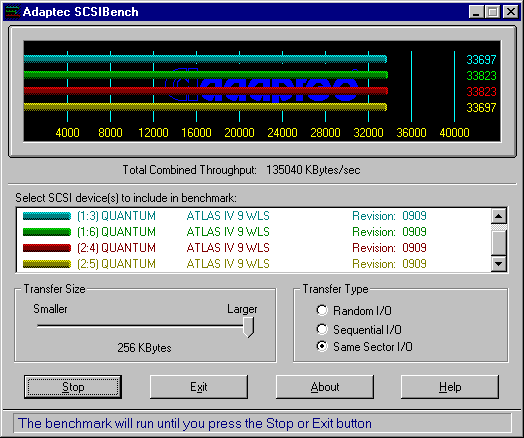

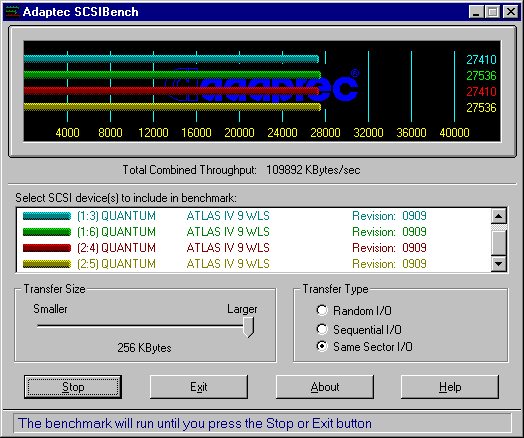

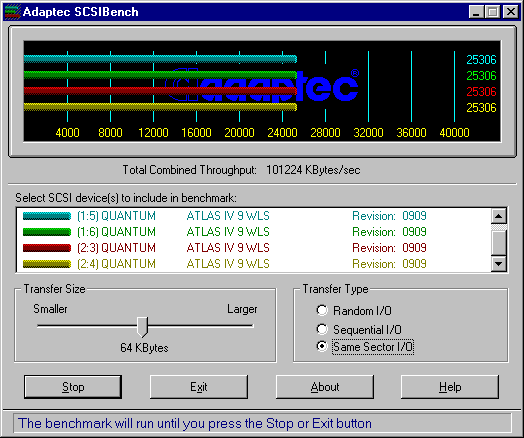

Внешняя частота 83.3MHz, PCI 41.6MHz, CPU 375MHz:
Общая скорость при повышении частоты PCI на 26% возросла почти на 24%. Это говорит о том, что скорости PCI32 при такой загрузке контроллера уже недостаточно. Конечно сегодня сложно представить такую конфигурацию — все кто использует 4 диска обычно используют и SCSI RAID контроллер, тем не менее возможность установить этот контроллер на PCI64 в будущем очень привлекательна.
Еще одним примером недостаточности производительности шины может являться одновременное использование SCSI и IDE устройства (это снова под Windows NT):
по 2 SCSI жестких диска на канале:

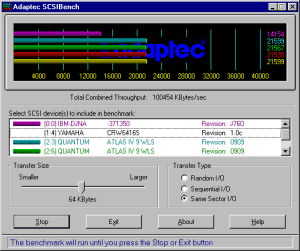

по 2 SCSI жестких диска на канале и IDE диск:
Как видно из результатов, общая скорость в обоих случаях ограничена примерно 100Mb/s, что примерно соответствует PCI 32.
Таким образом контроллер Leadtek WinFast U2-160 является сегодня очень привлекательным продуктом.
Особенности:
- невысокая цена на фоне аналогов
- высокая производительность
- отличная комплектация
- совместимость со многими ОС
- использование Dual Channel и PCI 64 отодвигает моральное старение устройства
Жесткие диски Quantum Atlas IV предоставлены компанией TrueSystem
