Обзор комбайнов DVD-CD-RW или битва за…

Сразу скажу, что за урожай мы биться не будем :). Так что можете не пугаться названия обзора. Неспешно, но планомерно DVD-ROM дисководы теснят CD-ROM дисководы на рынке компьютерных технологий. До полной замены CD на DVD, по-видимому, дело дойдет не скоро. Хотя все предпосылки для такого шага есть. Мультимедийные технологии, вторгающиеся в сферу информации, ранее представленной строгими и сухими строчками цифр и текста, требуют для своего хранения несравненно большего места на носителях. Однако DVD-ROM накопители стоят по сравнению с CD-ROM в 2-3 раза дороже, а носители примерно раз в 10-12 дороже. Это тоже не способствует быстрому распространению DVD. Тем не менее, производители оборудования не унывают, ведь DVD-ROM накопители обеспечивают полную совместимость с CD-ROM и по мере совершенствования технологии производства и удешевлении производства позволят планомерно заместить CD-ROM накопители.

Однако и на этом производители оборудования не останавливаются. Одним из главных козырей CD технологии является возможность дешевого хранения информации на однократно записываемых CD-R или многократно перезаписываемых CD-RW носителях. Подобные возможности существуют, конечно, и у DVD технологии, но стоимость как всегда в несколько раз выше, чем у CD. Ведущие производители DVD(CD) предложили покупателям новую интересную новинку DVD-ROM/CD-RW комбайн. Первоначально в данной статье рассматривались только накопители Ricoh MP9060A-DP и AOpen DRW4624, но чуть позднее нам удалось пополнить ее данными о еще двух накопителях: Samsung SM-304 и Toshiba SD-R1002. Фактически, в статье теперь представлены почти все накопители подобного класса, представленные в данный момент на рынке.

Возможно, пользователи старых CD-R помнят о том, что приходилось покупать дополнительный CD-ROM для чтения дисков. CD-R накопитель не слишком подходил на роль стандартного CD-ROM: при таком использовании он довольно быстро мог выйти из строя.

Теперь мы можем увидеть прямо противоположный эффект. Фирмы производители подобных устройств предлагают вам сэкономить место в компьютере и оснастить компьютер всеми необходимыми оптическими технологиями в одном флаконе.

Однако давайте рассмотрим сегодняшних именинников поближе.

Тестовая система

• системная плата Chaintech 6BTM (i440BX)
• процессор Intel Celeron 333 (o/c 500)
• 128 MB SDRAM Micron (PC-100)
• видеокарта STB Voodoo 3 2000
• операционная система Windows 98 SE

Использовались тестовые утилиты:

• CDSpeed99
• DVDSpeed99
• CDDAE99

Для тестов использовались CD-R диски со следующими характеристиками:
ATIP: 97m 32s 00f
Disc Manufacturer: TDK Corp.
Assumed Dye type: Cyanine (Type 0)

Ricoh MP9060A-DP ATAPI (CD-R 6/CD-RW 4/CD-ROM 24/
DVD-ROM 4)

Спецификация MP9060A-DP

• Interface: Enhanced-IDE (ATAPI)
• Data transfer speed: 16.6 MB/sec. (Max.)
• Buffer memory: 2 MB
• Writing speed:
  • 6x, 4x, 2x, 1x (CD-R)
  • 4x, 2x, 1x (CD-RW)
• Reading speed:
  • 24x Max.(3.60 MB/s) (CD-RW/CD-R/CD-ROM),
  • 4x Max.(5.5 MB/s) (DVD-ROM)
• Writing method: Disc At Once, Track At Once, Multi-Session, Session At Once, Packet Writing
• Writing formats: CD-DA, CD-ROM, CD-ROM+CD-DA, CD-ROM XA, VideoCD, CD-I, PhotoCD,CD Extra, CD TEXT, Bootable CD
• Average access time:
  • 120 ms (CD-RW/CD-R/CD-ROM)
  • 200 ms (DVD-ROM)
• Initial processing time:
  • CD-ROM 14 s or less
  • CD-R/RW 19 s or less
  • DVD-ROM 19 s or less
• Power consumption: 12W(Max.)
• Weight: 1,5 kg
• Dimensions (W×D×H): 146×198(including the front panel)×41,3 mm
• Reliability:
  • Error Rate: 10-12 bits or less
  • MTBF: 100,000hours or greater
  • MTTR: Within 30 minutes

Устройство поставляется в Retail-варианте. В комплект входят: руководство по установке, по одному диску CD-R и CD-RW, комплект болтов для установки, кабель для подключения аналогового выхода СD к звуковой карте, СD c программным обеспечением AHEAD nero BURNING ROM 4.0 (PreMastering/Audio/Backup software) и AHEAD InCD 1.3(UDF Drag & Drop software).

Посмотрим на само устройство. Предельно аскетичный внешний вид. Из кнопок управления на передней панели только кнопка открытия/закрытия трея. На задней панели тоже ничего необычного ATAPI/DIGITAL CD-AUDI/ANALOG CD-AUDIO / IDE MASTER-SLAVE. Конструкция трея как в CD-ROM, работающем с кэдди. Внешняя дверка трея сделана отдельно от самого лотка. Благодаря этому при закрытом трее и чтении CD на высоких скоростях не происходит эффекта свиста воздуха. Для достижения лучшей герметичности с обратной стороны дверка снабжена гибкой пленкой, которая при закрытии дверки перекрывает доступ воздуху.

Также, что немаловажно, подобный способ закрытия трея уменьшает вероятность проникновения пыли внутрь устройства. Установка CD/DVD возможна как горизонтально, так и вертикально, для этого есть специальные защелки на трее.

Мне всегда было любопытно посмотреть на оптическую часть CD-R дисководов. А тут соблазн прямо таки стал непреодолим. Еще бы такое экзотическое устройство:). Видимо в Ricoh предвидели подобные поползновения и, поэтому, разместили на своем сайте фотографию оптической части с описанием ее достоинств. Оптический модуль содержит два лазерных диода: один (с длиной волны 780 нм) нужен для обеспечения работы CD-R/RW, а другой (с длинной волны 650 нм) предназначен для работы с DVD-ROM.

Также, на мой взгляд, стоит затронуть самую болезненную часть работы всех устройств CD-R/RW — температурный режим. Ведь, как известно чаще всего ранний выход лазерных диодов из строя происходит в основном из-за перегрева устройства во время работы. В некоторых СD-R устройствах даже используют малогабаритные вентиляторы для обеспечения нормального температурного режима во время работы. Фирма Ricoh сообщила, что, благодаря применению специального дизайна, обеспечивающего пониженное потребление энергии во время работы и предотвращающего перегрев комбайна Ricoh MP9060A-DP в режиме CD-R/RW, этому устройству не требуется дополнительное или принудительное охлаждение.

AOpen DRW4624 ATAPI (CD-R 6/CD-RW 4/CD-ROM 24/
DVD-ROM 4)

Спецификация DRW4624

• Interface: Enhanced-IDE (ATAPI)
• Data transfer speed: 16.6 MB/s (Max.)
• Buffer memory: 2 MB
• Writing speed:
  • 6x, 4x, 2x, 1x (CD-R)
  • 4x, 2x, 1x (CD-RW)
• Reading speed:
  • 24x Max.(3.60 MB/s) (CD-RW/CD-R/CD-ROM),
  • 4x Max.(5.5 MB/s) (DVD-ROM)
• Writing method: Disc At Once, Track At Once, Multi-Session, Packet Writing
• Writing formats: CD-DA, CD-ROM, CD-ROM+CD-DA, CD-ROM XA, VideoCD, CD-I, PhotoCD,CD Extra, CD TEXT,Bootable CD
• Average access time:
  • <120 ms (CD-RW/CD-R/CD-ROM)
  • <200 ms (DVD-ROM)
• Power consumption: 12W or less (normal operation)/6W or less (stand by)
• Weight: less 1,5 kg
• Dimensions (W×L×H): 146×203×41,3 mm
• Reliability:
  • Error Rate: 10-12 bits or less
  • MTBF: 100,000hours or greater
  • MTTR: Within 30 minutes
  • MSBF: 20.000 times or more (Drive)

Устройство поставляется в Retail-варианте. В комплект входят: руководство по установке, по одному диску CD-R и CD-RW, комплект болтов для установки, кабель для подключения аналогового выхода СD к звуковой карте, СD диски c программным обеспечением: AHEAD nero BURNING ROM 4.0 (PreMastering/Audio/Backup software) и AHEAD InCD 1.3 (UDF Drag & Drop software), Norton Ghost 5.1d (утилита клонирования жестких дисков), Gamut 98 (набор программ для создания и проигрывания MP3 файлов), WinDVD 1.3.4 (софт плеер для просмотра DVD фильмов).

Посмотрим на само устройство. Как и у предыдущего устройства предельно аскетичный внешний вид. Из кнопок управления на передней панели только кнопка открытия/закрытия трея. На задней панели тоже нет ничего необычного: ATAPI /DIGITAL CD-AUDIO/ ANALOG CD-AUDIO / IDE MASTER-SLAVE.

Конструкция трея аналогично предыдущему комбайну. Внешняя дверка трея сделана отдельно от самого лотка. Благодаря этому при закрытом трее и чтении CD на высоких скоростях не должно происходить эффекта свиста воздуха, но, на мой взгляд, в этом устройстве дверка устроена не столь удачно как в предыдущем: то ли плохо подогнана, то ли несколько неудачная конструкция. Так что некоторый эффект от утекающего воздуха есть. Как уже говорилось выше, подобный способ закрытия трея уменьшает вероятность проникновения пыли внутрь устройства. Установка CD/DVD возможна как горизонтально, так и вертикально, для этого есть специальные защелки на трее.

Теперь пару слов о температурном режиме. Как и у предыдущего устройства, фирма AOpen сообщила, что благодаря применению специального дизайна, предотвращающего перегрев во время работы, этому устройству не требуется дополнительное или принудительное охлаждение. Также в устройстве применена технология Optimum Power Control, выражающаяся в постоянном контроле над процессом записи и при необходимости увеличения мощности лазера, чтобы скомпенсировать, к примеру, загрязненную поверхность диска (sic!).

Samsung SM-304 ATAPI (CD-R 4/CD-RW 4/CD-ROM 24/DVD-ROM 4)

Спецификация SM-304

• Interface: Enhanced-IDE (ATAPI)
• Data transfer speed:
  • PIO Mode 4 (16.6 MB/s)
  • DMA Mode 2 (16.6 MB/s)
  • Ultra DMA (option)
• Buffer memory: 2 MB
• Writing speed:
  • 4x, 2x, 1x (CD-R)
  • 4x, 2x, 1x (CD-RW)
• Reading speed:
  • 24x Max.(3.60 MB/s) (CD-RW/CD-R/CD-ROM),
  • 4x Max.(5.5 MB/s) (DVD-ROM)
• Writing method: Disc At Once, Track At Once, Multi-Session, Packet Writing
• Writing formats: CD-DA, CD-ROM, CD-ROM+CD-DA, CD-ROM XA, VideoCD, CD-I, PhotoCD,CD Extra, CD TEXT, Bootable CD
• Average access time:
  • <110 ms (CD-RW/CD-R/CD-ROM)
  • <120 ms (DVD-ROM)
• Weight: 860 g
• Dimensions (W×L×H): 149×200×42,5 mm
• Reliability:
  • Error Rate: 10-12 bits or less
  • MTBF: 125,000 hours (20%)

Устройство поставляется в OEM-варианте. По сравнению с предыдущими комбайнами цена очень низкая: $180 против $230-250. Samsung проводит очень агрессивную ценовую политику, ну что ж — такое положение дел очень нравится конечным пользователям :) Посмотрим на само устройство. Наблюдаем предельно аскетичный внешний вид (как и в случае конкурирующих устройств). Из кнопок управления на передней панели присутствует только кнопка открытия/закрытия трея. На задней панели тоже ничего не обычного: ATAPI /DIGITAL CD-AUDI/ANALOG CD-AUDIO/IDE MASTER-SLAVE коннектор. Для загрузки дисков используется обычный трей, как в стандартных CD-ROM накопителях. Устройство очень легкое (обычно вес ему подобных превышает 1 кг). Трей довольно хорошо подогнан и шум при работе от вытекающего воздуха сведен к минимуму. Установка CD/DVD возможна как горизонтально, так и вертикально. Никаких упоминаний об использовании в устройстве технологии снижения нагрева устройства во время работы я не встретил.

Toshiba SD-R1002 (CD-R 4/CD-RW 4/CD-ROM 24/DVD-ROM 4.8)

Спецификация SD-R1002

• Interface: ATAPI
• Data transfer speed:
  • PIO Mode 4 (16.6 MB/sec)
  • DMA Mode 2 (16.6 MB/sec)
  • Ultra DMA (33.3 MB/sec)
• Buffer memory: 2 MB
• Writing speed:
  • 4x, 2x, 1x (CD-R)
  • 4x, 2x, 1x (CD-RW)
• Reading speed:
  • 24x Max. (1,552 — 3.600 KB/sec) (CD-RW/CD-R/CD-ROM),
  • 4.8x Max. (2,704 — 6,536 KB/sec) (DVD-ROM)
• Writing method: Disc At Once, Track At Once, Session At Once, Packet Writing
• Writing formats: CD-DA, CD-ROM, CD-ROM+CD-DA, CD-ROM XA, VideoCD, CD-I, PhotoCD,CD Extra, CD-MIDI CD TEXT
• Average access time:
  • 110 ms (CD-RW/CD-R/CD-ROM)
  • 160 ms (DVD-ROM)
• Dimensions (W×L×H): 146×193×41,5 mm
• Weight: 980 g
• Reliability:
  • Error Rate: 10-15 bits or less
  • MTBF: 100,000 hours

Устройство поставляется в Retail-варианте. В комплект входят: руководство по установке, по одному диску CD-R и CD-RW, комплект болтов для установки, кабель для подключения аналогового выхода СD к звуковой карте, интерфейсный IDE-кабель, СD диски c программным обеспечением: Easy CD Creator 4.0, PowerDVD 2.5(софт-плеер для просмотра DVD-фильмов). DVD-диск с полными и демо версиями нескольких игрушек. Внешний вид аналогичен предыдущим устройствам. Из кнопок управления на передней панели только кнопка открытия/закрытия трея. На задней панели тоже ничего необычного: ATAPI /DIGITAL CD-AUDI/ ANALOG CD-AUDIO / IDE MASTER-SLAVE. Для загрузки дисков используется обычный трей, как в накопителе Samsung. Трей хорошо подогнан и шум при работе от вытекающего воздуха сведен к минимуму. Установка CD/DVD возможна как горизонтально, так и вертикально. Опять же никаких упоминаний о том, используется ли в устройстве какая либо хитрая технология по соблюдению теплового режима.

Работа СD части

Результаты тестирования были объединены для удобства просмотра. Отдельными пунктами идут всякие отрицательные эффекты и мелкие глюки. Для каждого комбайна свой пункт.

Первым пунктом проводились тестовое чтение диска с целью выяснить временные параметры комбайнов и скорость чтения для CD. Чтение проводилось 5 раз, и был взят средний результат.

Ricoh MP9060A

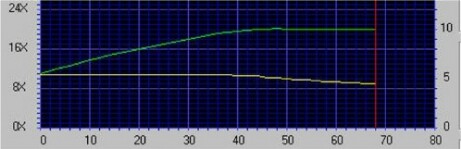

AOpen DRW4624

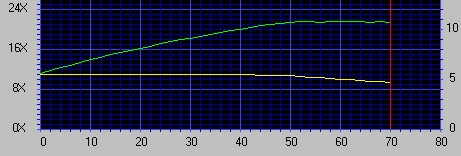

Samsung SM-304

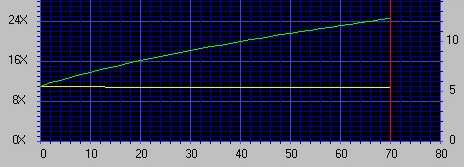

Toshiba SD-R1002

Для получения результатов по DAE (Digital Audio Extraction) quality test использовался фирменный Audio CD от PolyGram. Результат Dae quality test, равный 10, означает, что при извлечении аудио треков с СD искажений не наблюдалось. Считанные по несколько раз фрагменты не отличаются друг от друга. Для получения более детальной информации о способностях комбайнов извлекать музыкальные треки была использована программа CDDAE 99.

В разделе ошибок в скобках указано отношение количества ошибок к общей поверхности СD.

Далее была попытка протестировать качество записи CD-R/RW дисков. Придумать здесь какой нибудь стресс тест сложно. Была произведена запись СD-R и CD-RW дисков на каждом комбайне разными способами (Disc At Once, Track At Once, Multi-Session). После этого записанные диски были прочитаны на СD-ROM TEAC 532EB (32x). Чтение производилось программой CDSpeed99, а вернее, одной из ее утилит СD quality check. Все диски читались уверенно без фатальных ошибок.

Чтение каждым комбайном записанного им же диска

Чтение дисков приводом СD-ROM TEAC 532EB (32x)

По результатам тестирования можно увидеть, что устройства успешно работают с CD как в режиме записи, так и в режиме чтения. Довольно любопытный факт не совсем уверенного чтения комбайнами своих дисков может объясняться конструктивными особенностями оптической системы.

Работа DVD части

Для тестирования использовалась программа DVD Speed 99. Проводилось тестовое чтение диска с целью выяснить временные параметры и скорость чтения с DVD. Чтение проводилось 5 раз, и был взят средний результат.

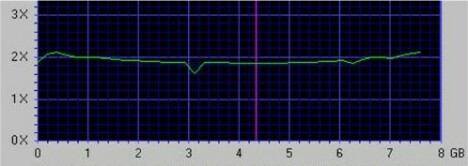

Ricoh MP9060A

AOpen DRW4624

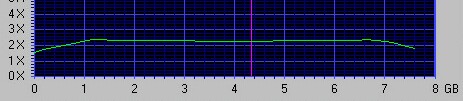

Samsung SM-304

Toshiba SD-R1002

Результаты данного теста могут показаться вам несколько странными. Дело в том, что комбайн от SAMSUNG не смог работать с DVD в режиме DMA2 и UDMA. Поэтому для сравнения были проведены тесты в одинаковых условиях для всех комбайнов. Ниже приведены результаты в режиме DMA/UDMA для остальных трех комбайнов.

Для того, чтобы протестировать проигрывание DVD видео, использовалась программа PowerDVD 2.55. Если честно, то результаты просмотра DVD-фильма с самого начала особых опасений не вызывали. Все-таки при наличии 2 Mбайт кэша против обычных для DVD-ROM 512 Кбайт можно было не ожидать каких-либо артефактов.

Теперь подробно рассмотрим особенности работы каждого комбайна с CD и DVD дисками.

Ricoh MP9060A-DP

Первое, что мне не понравилось — достаточно шумное движение оптической головки. Она работает примерно в два раза громче, чем на TEAC 532EB(32x).

Теперь относительно слышимости вращения дисков — как известно, это самый распространенный недостаток всех скоростных CD-ROM выше 24х. Благодаря хорошо закрывающемуся трею при работе комбайна RICOH c CD практически ничего не слышно… но стоит диску не понравиться комбайну и всё. Начинается очень сильная вибрация с соответствующими звуковыми эффектами.

Комбайн, на мой взгляд, слишком чувствителен к качеству и балансу дисков. Хотелось бы заметить, что при работе с СD-R/RW дисками я ни разу не столкнулся с такой проблемой. Но на попытку вставить в него пиратский диск комбайн отреагировал очень отрицательно (этакая защита от пиратов :)) однако, несмотря на устрашающие аудиоэффекты, все диски читались успешно. Подобные диски комбайн читал изначально на пониженной скорости. Жаль, что в него не встроили датчик определения вибрации и адекватного уменьшения скорости. Тепловые характеристики комбайна после записи 6 дисков подряд остались на терпимом уровне. Трей и корпус были чуть теплыми.

Работа с DVD дисками тихая, каких-либо вибраций не ощущалось. Проблем при проигрывании DVD Video дисков замечено не было. Комбайн RPC-2 (позволяет менять зону 5 раз). Существует прошивка, которая позволяет блокировать счетчик изменения зон (НА СВОЙ СТРАХ И РИСК!). Так что, хоть не удается сделать комбайн RPC-1, но частично устранить проблемы со сменой зон возможно. Тепловой режим после 2-часового просмотра DVD-фильма на уровне.

AOpen DRW4624

Здесь пользователя ожидают те же грабли, что и в случае комбайна от Ricoh, а именно — звуковые характеристики. Шумы при движении оптической головки практически идентичны изделию Ricoh. Как я уже отмечал в описании комбайна, крышка трея сконструирована не столь удачно, как у описанного выше накопителя, поэтому слышен звук воздушного потока в виде несколько неприятного свиста. Однако этот комбайн имеет свои положительные стороны — он менее привередлив к качеству и балансу дисков. Те диски, которые дисковод Ricoh читал с жуткой вибрацией, комбайн от Aopen воспринимал достаточно спокойно. Надо отметить, что некоторая вибрация, конечно, ощущалась, но не такая сильная. Тепловые характеристики комбайна после записи 6 дисков подряд остались на терпимом уровне. Трей и корпус были чуть теплыми.

Работа с DVD дисками тихая, каких либо вибраций не ощущалось. Проблем при проигрывании DVD Video дисков замечено не было. Комбайн RPC-2 (позволяет менять зону 5 раз). По моим данным, несмотря на то, что AOpen DRW4624 это OEM Ricoh MP9060A, тем не менее, использовать прошивку для блокировки счетчика смены зон от последнего нельзя, так как это может вывести комбайн из строя. Тепловой режим после 2-часового просмотра DVD-фильма на уровне.

Samsung SM-304

В этот раз шумовые характеристики были нормальными — как уже говорилось выше, трей подогнан очень хорошо. Диски читаются без лишнего шума. Движение оптической головки очень тихое. Комбайн может воспринимать любые диски без каких-либо ощутимых внешне последствий. Видимо, подобная всеядность обьясняется используемым типом трея.

А вот тепловые характеристики комбайна после записи нескольких дисков оставляли желать лучшего. Он нагревается гораздо сильнее, нежели два предыдущих устройства.

Теперь о том, что произошло при тесте DVD части комбайна. Для просмотра DVD я, как обычно, поставил галочку DMA в свойствах драйва, и тут началось самое интересное. После перезагрузки компьютера я вставил DVD-диск в драйв и стал ждать момента, когда он его распознает. Комбайн поморгал лампочками, но PowerDVD не запустился. Ладно, подумал я — запустим ручками. Но, увы, система просто зависла. Достать диск тоже было невозможно, так как на кнопку открытия трея устройство не реагировало. Далее последовало шаманство с переставлением устройства с канала на канал и включением/выключением UDMA в биосе. Увы, ничего не помогало — при попытке запустить DVD система устойчиво висла. Ответа от техсуппорта Самсунга я не дождался. Пришлось просматривать фильм в обычном режиме. Естественно, качество при этом было низким: изображение периодически дергалось.

Хочется надеяться, что это будет устранен в следующих версиях прошивки. Нечто подобное уже было с DVD-ROM от Samsung SD-612. Глюк наблюдался на некоторых материнских платах, так что, возможно, вам повезет и вы его избежите :) К моменту внесения изменений в статью удалось найти аналогичного бедолагу за границей. Он решил аналогичную проблему заменой прошивки в своем комбайне с BS02 на версию BS03 (кстати говоря, сейчас уже есть прошивка BS04). Комбайн RPC-2 (позволяет менять зону 5 раз). Прошивки позволяющей сделать его RPC-1 пока не наблюдалось.

Toshiba SD-R1002

По звуковым характеристикам при работе с CD этот комбайн можно поставить где-то между Ricoh и Samsung. В дисководе используется стандартный трей, как в большинстве СD и DVD ROM приводах, поэтому в наличии имеется стандартный шум от воздуха. Комбайн не очень привередлив к качеству дисков; хотя некоторая вибрация при работе с дисками и наблюдается, но не такая сильная, как в случае Ricoh. Крышка трея подогнана хорошо. Шум при движении оптической головки минимальный. Тепловой режим при активном использовании для чтения и записи CD в норме. Трей и корпус были чуть теплыми.

Работа с DVD-дисками тихая, какие-либо вибрации отсутствуют. Проблем при проигрывании DVD Video дисков замечено не было. Комбайн RPC-2 (позволяет менять зону 5 раз). Существует прошивка, которая позволяет сделать этот комбайн RPC-1(НА СВОЙ СТРАХ И РИСК!). Тепловой режим после 2-часового просмотра DVD-фильма находится на среднем уровне.

Итого

Появление подобных комбайнов вполне закономерно: ведь не будешь же ставить в компьютер сразу три устройства. Это и лишняя нагрузка на блок питания, и повышение температуры внутри корпуса, не говоря уже о проблеме свободного места, а, в случае использования IDE, еще и трудностях с числом каналов. Добавление возможности работать с DVD, скажем так, явилось неплохой добавкой к стандартному CD-рекордеру, тем более, что покупка отдельного привода DVD-ROM обошлась бы пользователю значительно дороже. Если при массовом производстве цены поползут вниз, то можно ожидать того, что подобные устройства захватят значительную часть рынка CD-DVD накопителей.
