Отчет тестирования усилителя Art Sla1

Тестируемое устройство Art Sla1
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> Art Sla1 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность для 4 Ом на 1 кГц, Вт 113
Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт 74
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения ДА
Максимальный уровень сигнал/шум, дБ 105
Напряжение питания в сети, В 216

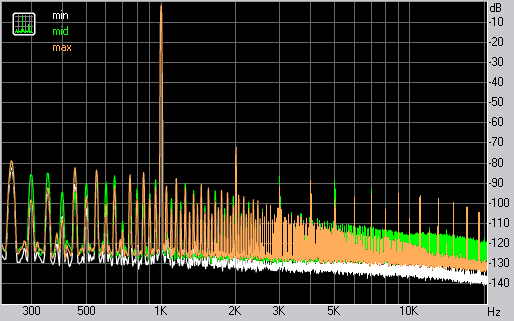

Зависимость искажений от общего коэф. усиления


Нагрузка резистивная, Ом
8
Мощность на 1 кГц, Вт
2
наилучший результат max
наихудший результат min+mid
Примечание: различия в уровнях искажений незначительные

Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, Вт
3.9
7.8

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 4.1
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

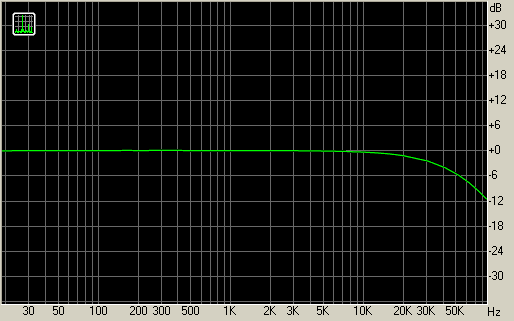

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.55, +0.05
От 40 Гц до 15 кГц, дБ
-0.32, +0.05

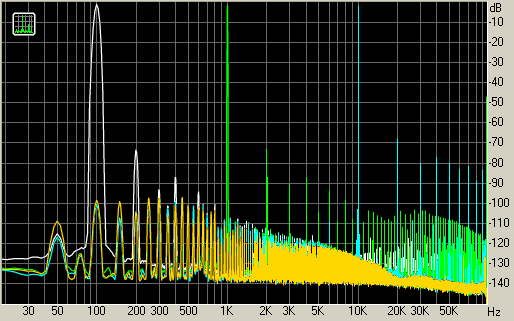

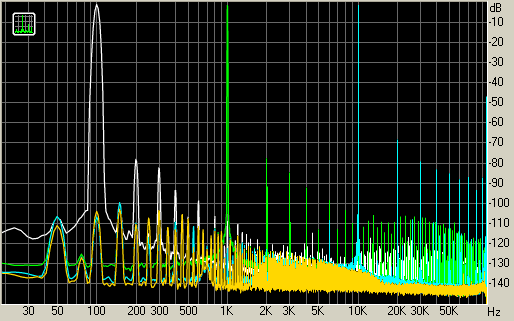

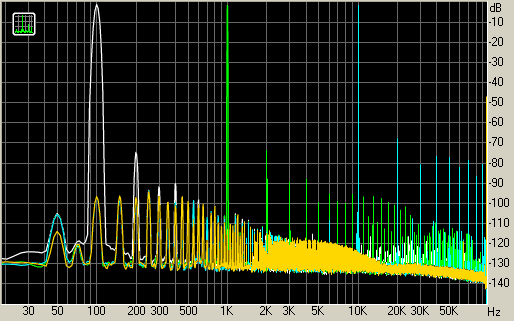

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0219
+0.0246
+0.0597
Гармонические искажения + шум , %
+0.0223
+0.0252
+0.0324
Гармонические искажения + шум (A-взвеш.), %
+0.0082
+0.0320
+0.0120

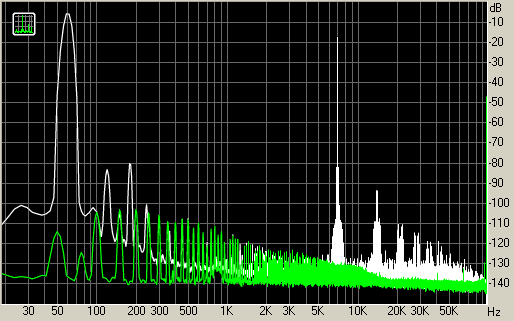

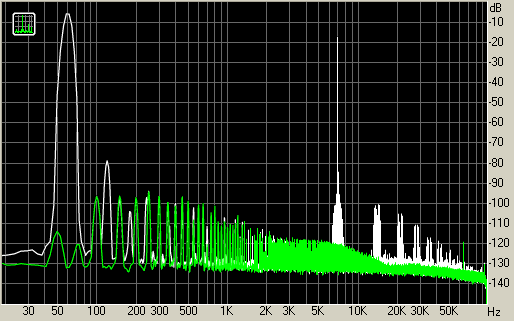

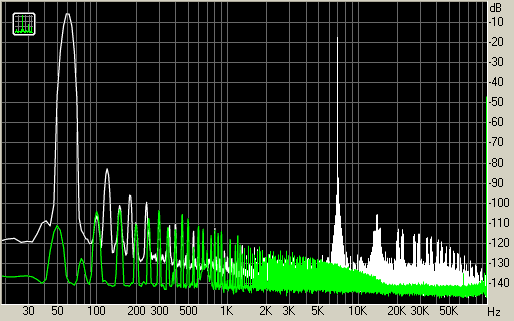

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0269
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0172

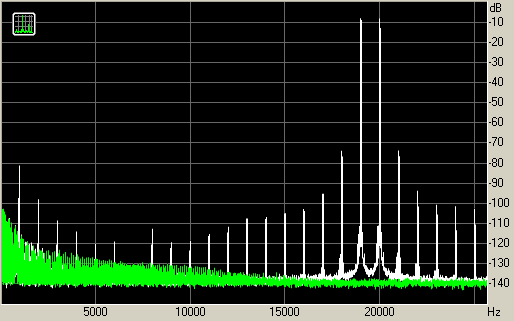

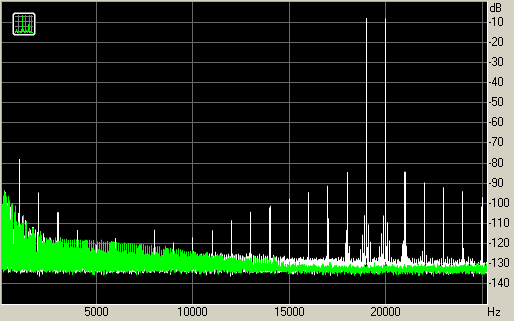

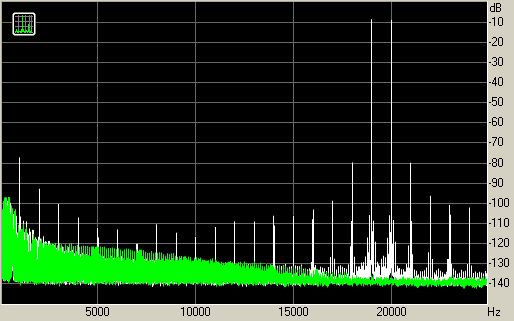

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0261
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0261

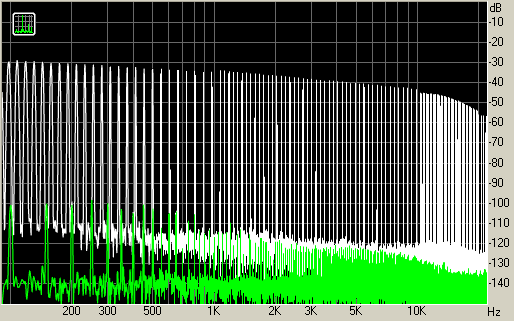

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
25/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
20/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/78

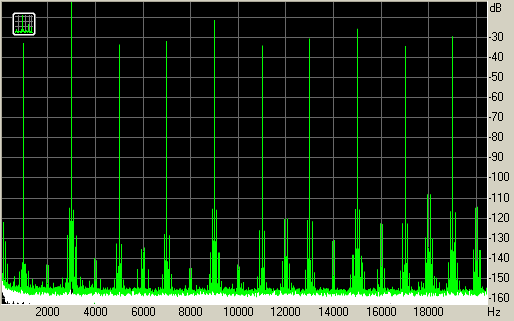

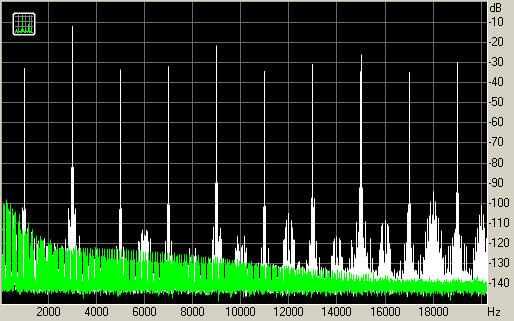

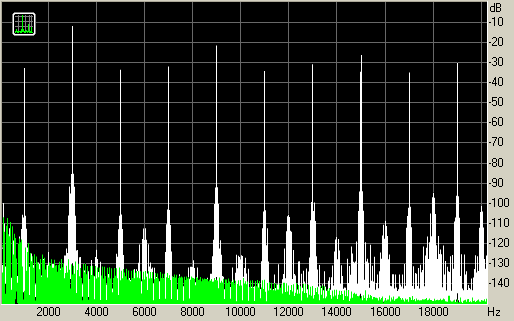

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц, Вт 34
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-1.11, +0.09
От 40 Гц до 15 кГц, дБ
-0.66, +0.09

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0246
+0.0266
+0.0358
Гармонические искажения + шум , %
+0.0246
+0.0268
+0.0099
Гармонические искажения + шум (A-взвеш.), %
+0.0088
+0.0347
+0.0052

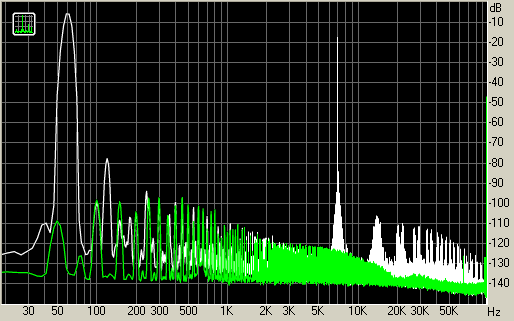

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0282
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0170

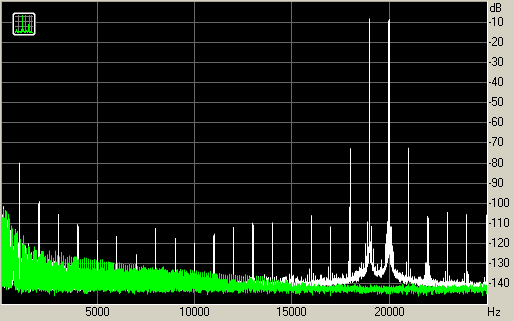

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0323
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0300

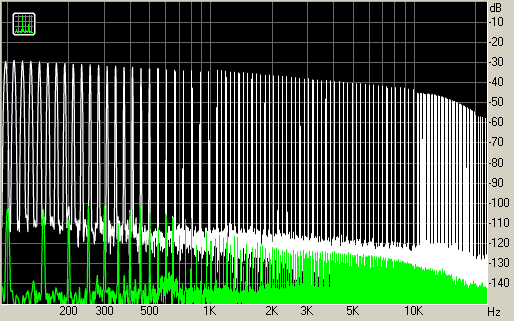

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
35/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/80

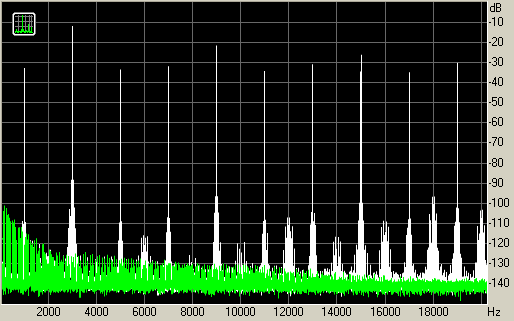

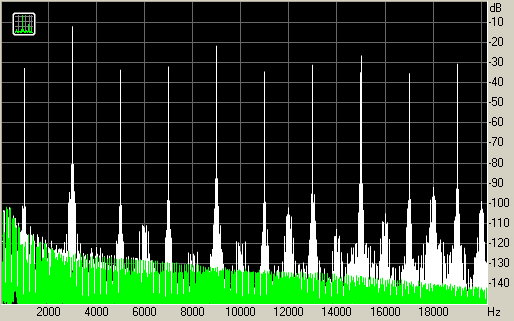

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 113
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-1.21, +0.10
От 40 Гц до 15 кГц, дБ
-0.72, +0.10

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0265
+0.0294
+0.0846
Гармонические искажения + шум , %
+0.0267
+0.0296
+0.0470
Гармонические искажения + шум (A-взвеш.), %
+0.0103
+0.0385
+0.0171

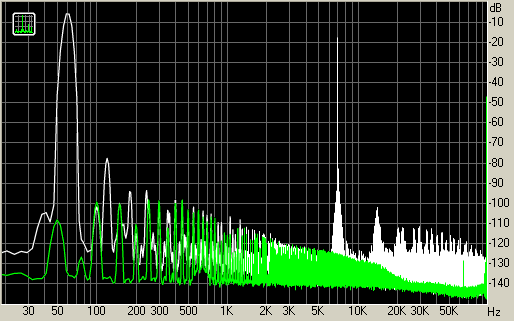

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0306
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0200

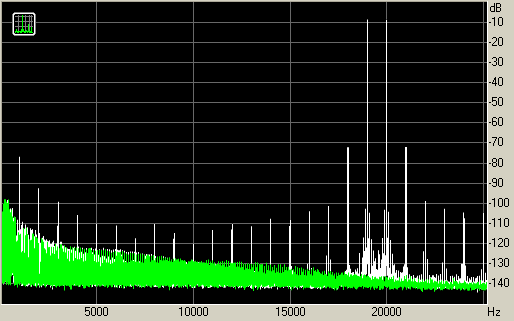

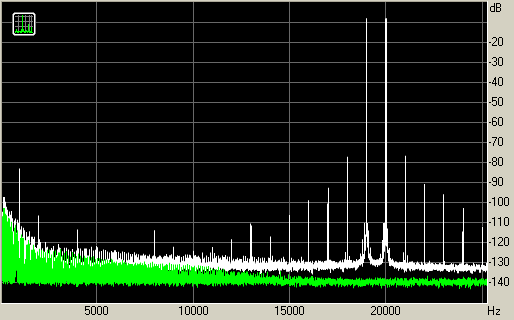

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0532
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0364

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
37/78
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/75

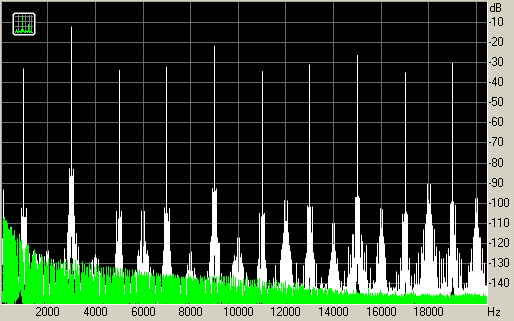

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц, Вт 2
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.65, +0.06
От 40 Гц до 15 кГц, дБ
-0.38, +0.06

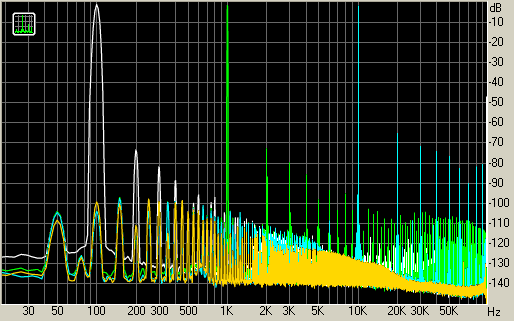

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0131
+0.0131
+0.0346
Гармонические искажения + шум , %
+0.0134
+0.0136
+0.0140
Гармонические искажения + шум (A-взвеш.), %
+0.0051
+0.0172
+0.0057

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0141
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0278
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0179

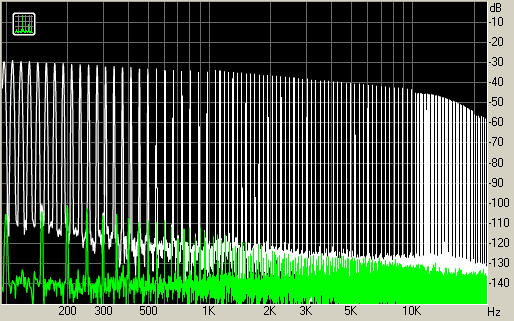

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
25/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/85
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка






Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц, Вт 18
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.65, +0.06
От 40 Гц до 15 кГц, дБ
-0.38, +0.06

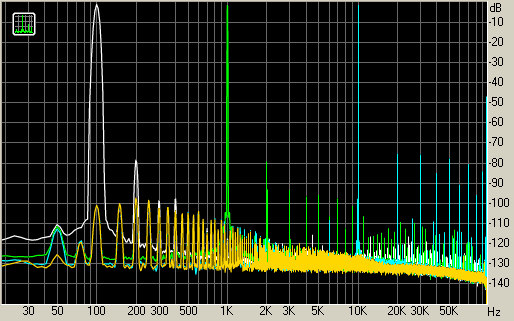

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0339
+0.0506
+0.0505
Гармонические искажения + шум , %
+0.0346
+0.0506
+0.0212
Гармонические искажения + шум (A-взвеш.), %
+0.0168
+0.0679
+0.0085

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0316
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0231

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0383
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0230

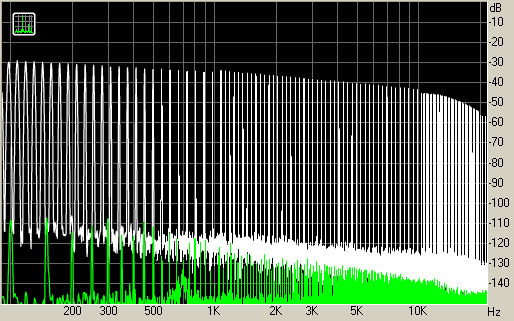

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
35/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 74
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.78, +0.06
От 40 Гц до 15 кГц, дБ
-0.46, +0.06

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0204
+0.0206
+0.0501
Гармонические искажения + шум , %
+0.0211
+0.0210
+0.0299
Гармонические искажения + шум (A-взвеш.), %
+0.0087
+0.0275
+0.0108

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0180
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0122

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0443
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0267

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
32/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
13/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Параметры измерительного устройства

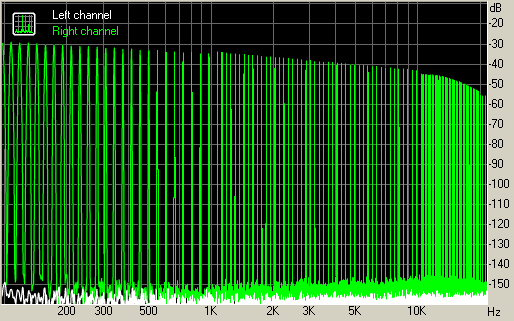

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года


Отчет тестирования усилителя Art Sla1

Отчет тестирования усилителя Art Sla1

Тестируемое устройство Art Sla1
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> Art Sla1 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность для 4 Ом на 1 кГц, Вт 113
Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт 74
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения ДА
Максимальный уровень сигнал/шум, дБ 105
Напряжение питания в сети, В 216

Зависимость искажений от общего коэф. усиления


Нагрузка резистивная, Ом
8
Мощность на 1 кГц, Вт
2
наилучший результат max
наихудший результат min+mid
Примечание: различия в уровнях искажений незначительные

Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, Вт
3.9
7.8

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 4.1
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.55, +0.05
От 40 Гц до 15 кГц, дБ
-0.32, +0.05

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0219
+0.0246
+0.0597
Гармонические искажения + шум , %
+0.0223
+0.0252
+0.0324
Гармонические искажения + шум (A-взвеш.), %
+0.0082
+0.0320
+0.0120

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0269
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0172

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0261
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0261

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
25/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
20/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/78

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц, Вт 34
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-1.11, +0.09
От 40 Гц до 15 кГц, дБ
-0.66, +0.09

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0246
+0.0266
+0.0358
Гармонические искажения + шум , %
+0.0246
+0.0268
+0.0099
Гармонические искажения + шум (A-взвеш.), %
+0.0088
+0.0347
+0.0052

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0282
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0170

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0323
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0300

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
35/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 113
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-1.21, +0.10
От 40 Гц до 15 кГц, дБ
-0.72, +0.10

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0265
+0.0294
+0.0846
Гармонические искажения + шум , %
+0.0267
+0.0296
+0.0470
Гармонические искажения + шум (A-взвеш.), %
+0.0103
+0.0385
+0.0171

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0306
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0200

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0532
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0364

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
37/78
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/75

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц, Вт 2
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.65, +0.06
От 40 Гц до 15 кГц, дБ
-0.38, +0.06

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0131
+0.0131
+0.0346
Гармонические искажения + шум , %
+0.0134
+0.0136
+0.0140
Гармонические искажения + шум (A-взвеш.), %
+0.0051
+0.0172
+0.0057

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0141
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0278
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0179

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
25/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/85
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка






Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц, Вт 18
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.65, +0.06
От 40 Гц до 15 кГц, дБ
-0.38, +0.06

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0339
+0.0506
+0.0505
Гармонические искажения + шум , %
+0.0346
+0.0506
+0.0212
Гармонические искажения + шум (A-взвеш.), %
+0.0168
+0.0679
+0.0085

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0316
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0231

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0383
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0230

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
35/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 74
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.78, +0.06
От 40 Гц до 15 кГц, дБ
-0.46, +0.06

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0204
+0.0206
+0.0501
Гармонические искажения + шум , %
+0.0211
+0.0210
+0.0299
Гармонические искажения + шум (A-взвеш.), %
+0.0087
+0.0275
+0.0108

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0180
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0122

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0443
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0267

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
32/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
13/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Параметры измерительного устройства

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года



Комментарии? Поправки? Дополнения? (maxim@ixbt.com)

Комментарии? Поправки? Дополнения? (maxim@ixbt.com)
