Alesis M1Active 620

При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.

Все измерения проводятся в одинаковых условиях. При измерениях колонка располагалась на стойке. Акустически заглушенная комната (стены, потолок: 15 мм минеральная плитка + 50 мм звукоизоляция Izover KT 40-50, деревянный каркас с резиновой виброразвязкой от стен). Без стоячих волн на тестовых сигналах, с минимальным равномерным реверберационным полем.

Измерительный микрофон Earthworks M50 (производство США). Паспортные данные:

неравномерность АЧХ в диапазоне 3 Гц - 50 кГц: +1/-3 дБ (спад с 45 кГц)

График АЧХ монитора Alesis M1Active 620,
измеренного на оси ВЧ-динамика

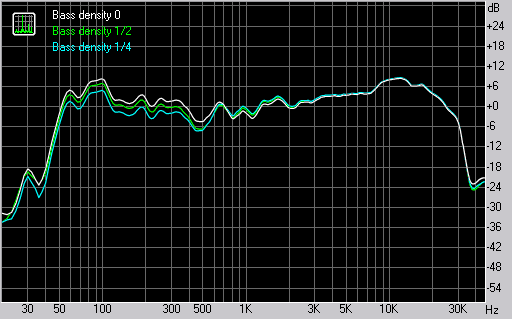

Графики АЧХ монитора Alesis M1Active 620,
измеренные в разных режимах

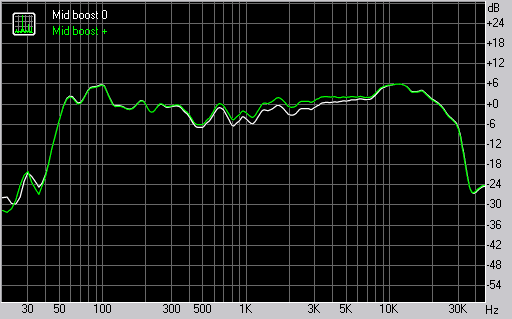

Графики АЧХ монитора Alesis M1Active 620,
измеренные в разных режимах

Графики АЧХ монитора Alesis M1Active 620,
измеренные в разных режимах

Графики АЧХ монитора Alesis M1Active 620,
измеренные в разных режимахжимах

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 50 Гц

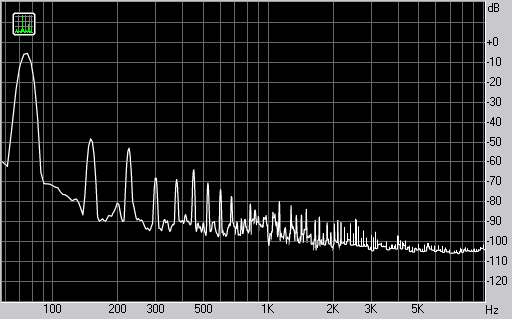

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 75 Гц

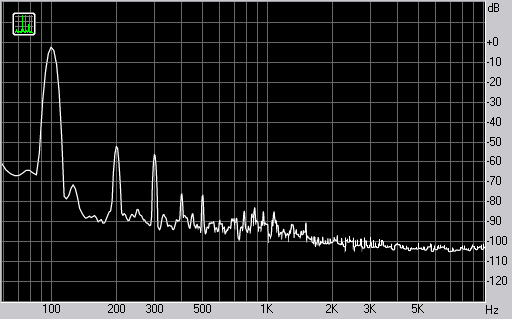

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 100 Гц

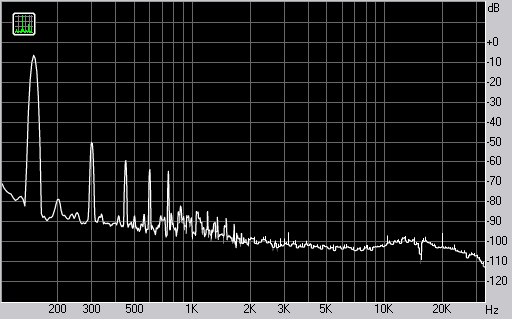

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 150 Гц

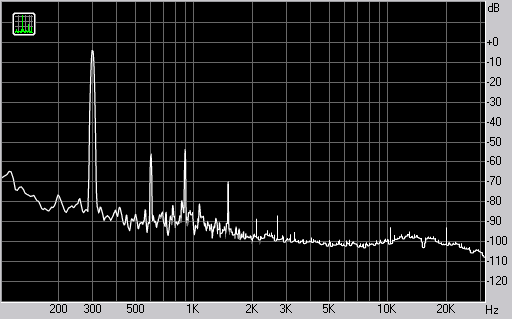

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 300 Гц

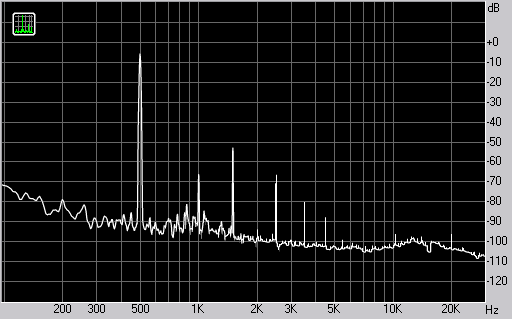

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 500 Гц

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 750 Гц

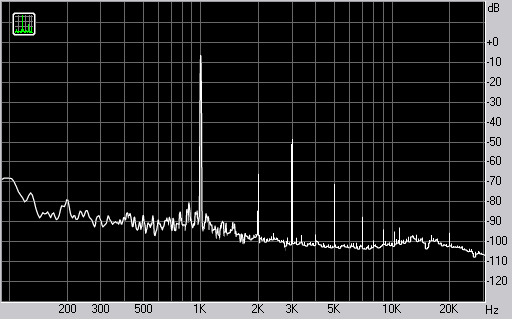

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 1000 Гц

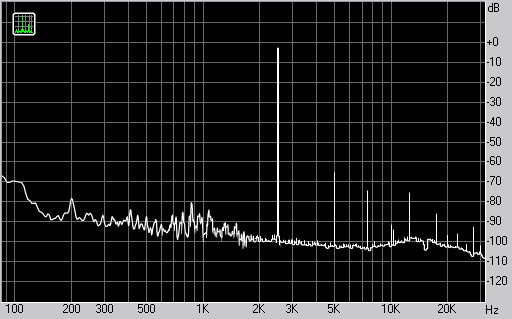

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 2500 Гц

Спектр сигнала, воспроизводимого монитором,
при подаче частоты 5000 Гц
