Ищем и устраняем проблемы монохромной лазерной печати

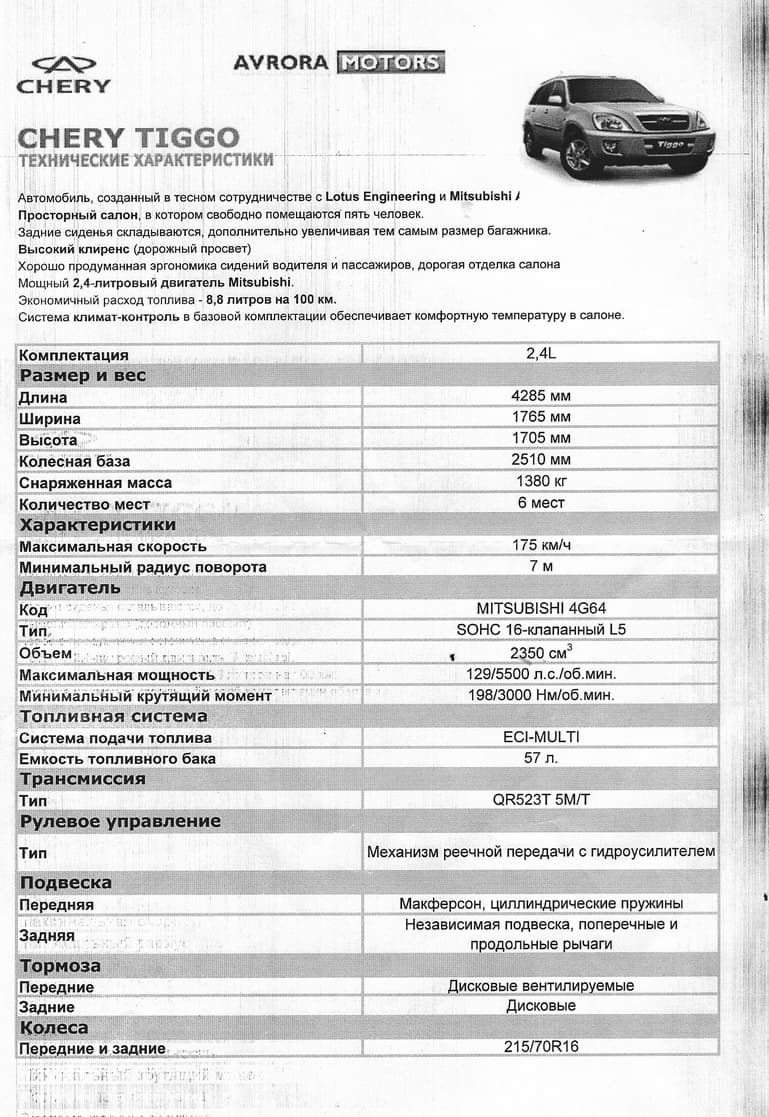

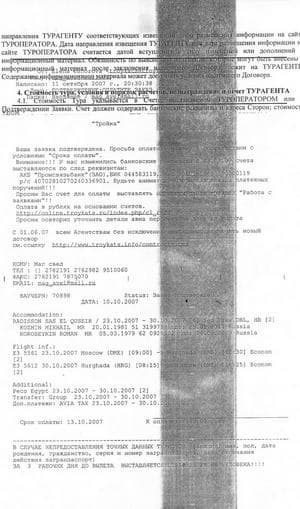

Такой прайс нам дал менеджер в одном из салонов по продаже автомобилей. Да, необычно было в эру технологических достижений получить распечатки с подобными дефектами. Заметим, мы присматривали класс автомобиля — внедорожник, ценой от 500 тысяч рублей. А прейскурант создал  впечатление, что это не автосалон, а какая-то забегаловка, торгующая дешевым товаром. Тем не менее, мы благодарны такому подарку судьбы и собрали часто встречающие неисправности лазерных картриджей в небольшую справочную статью.

В статье приведем наиболее распространенные дефекты, возникающие в процессе жизнедеятельности многих картриджей. Ориентир в статье держим на Hewlett-Packard. Первое — этот бренд не первый год один из самых топовых на рынке печати, второе — заправки оригинальных картриджей НР еще никто не отменял — чем и пользуются многие участники, как SMB-бизнеса, так и SOHO-рынка.

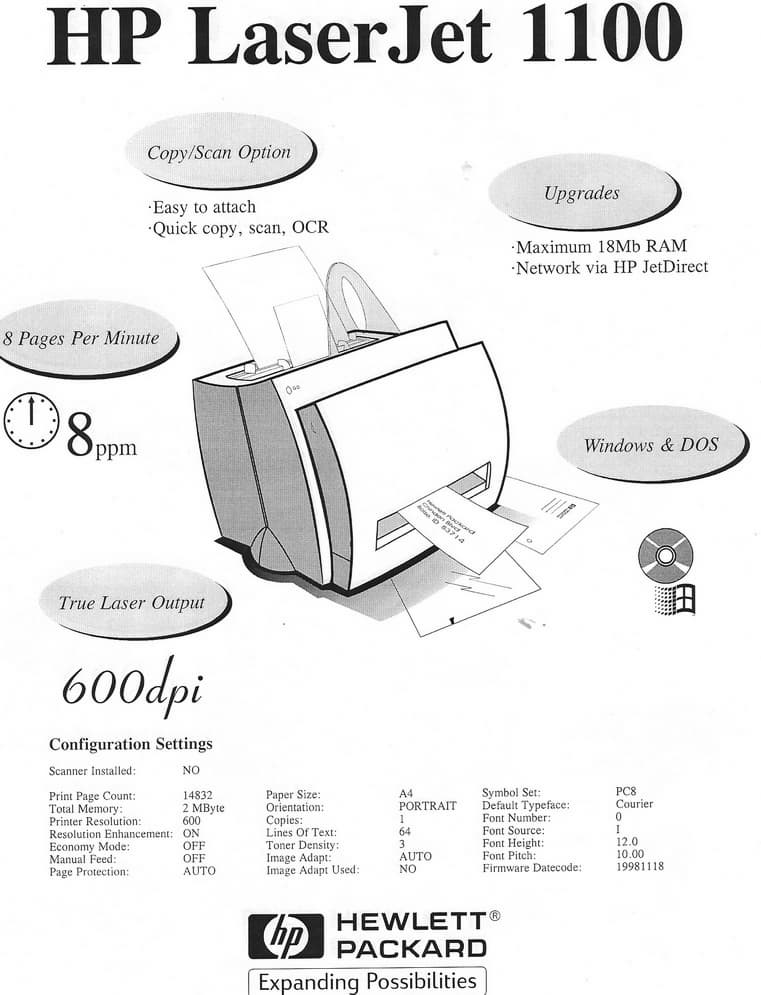

Распечатка тест листа от Hewlett-Packard LaserJet 1100

Так должен выглядеть идеальный тест-лист. Конечно, на 99% это заслуга оригинального картриджа. Что и говорить, у законных поставщиков рынка «расходки» отлаженное производство, и строгий контроль за браком давно находится на высшем уровне. До 2% от общей продукции — ничтожно маленькие показатели для брака, которые закладываются производителем. Однако это не означает, что все остальные поставщики-изготовители делают дешево и плохо. На альтернативных расходных материалах тоже можно спокойно работать без проблем. Тут дело зависит от бренда, его контроля продукции и, конечно, гарантии. Учитывая, что картриджи заправляют, и будут заправлять, то не стоит удивляться, что после 5-7 перезаправок пошли полосы. В этом виновато время, ресурс запчастей, некачественные компоненты, а иногда и невнимательность мастера или сбой на производстве.

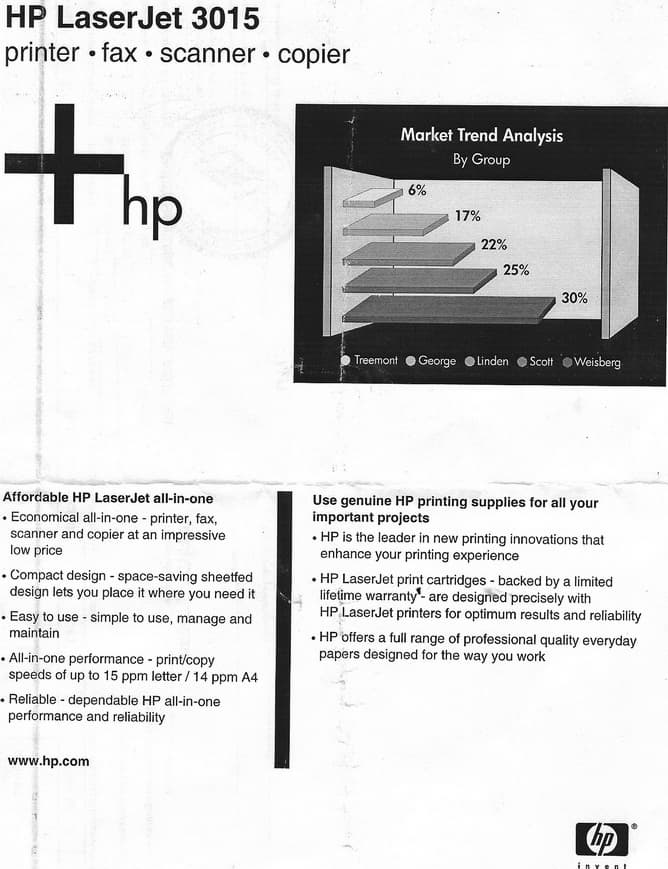

Говоря о практической стороне этой статьи, приведем пример:

Глядя на такие документы, делается вывод — картридж пустой, неисправен ролик заряда, есть зазор между магнитным валом и дозирующим лезвием, фотобарабан, прошедший с этим картриджем с самого начала, тоже будет нуждаться в замене. Этим умением анализировать распечатки вполне может обладать каждый, независимо от статуса и должности. Согласитесь, приятно знать чуть-чуть больше, чем все остальные и применять знания на практике? Тогда продолжим.

Как устроен мир картриджа


Так упрощенно можно разложить «игроков» печати в рамках картриджа

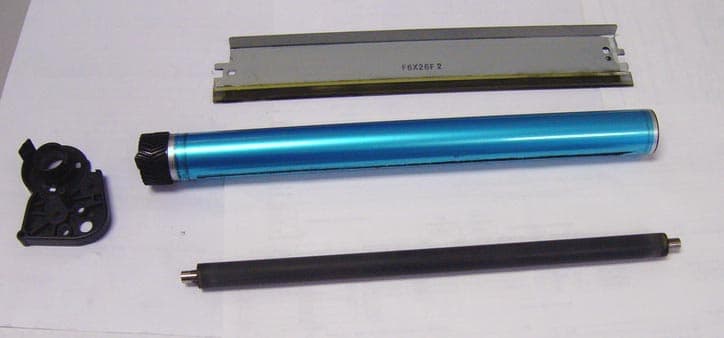

На фотографии запечатлены компоненты из картриджа Hewlett-Packard q2612a. Хотя такой принцип «построения» картриджей у НР распространен почти на все монохромные расходные материалы. Сверху вниз:

  • Ракель (счищает тонер с барабана, который не пошел в работу)
  • Фотобарабан (формирует первичное изображение)
  • Ролик заряда (заряжает и снимает заряд с фотобарабана)

На фотографии не хватает магнитного вала с дозирующим лезвием, которые отвечают за перенос тонера на фотокондуктор. В сумме это единый блок проявки. У некоторых производителей есть разделение на блоки драм (DRUM) и тонерный отсек. Компания НР пошла своим «путем»: плохо это или хорошо — нельзя утверждать однозначно. От теории перейдем к практической стороне материала.

Неисправности, последствия и борьба с ними

Несмотря на небольшое количество составляющих, вариаций по некачественной печати достаточно много. Пойдем по порядку:

OPC (Organic Photo Conductor)

Фотобарабан он же драм, он же фоторептор, фотокондуктор, фотовал, OPC. Если по существу — тонерный рисунок, который на нем сформируется, впоследствии перейдет на бумагу. Отсюда и нюансы его жизнедеятельности.

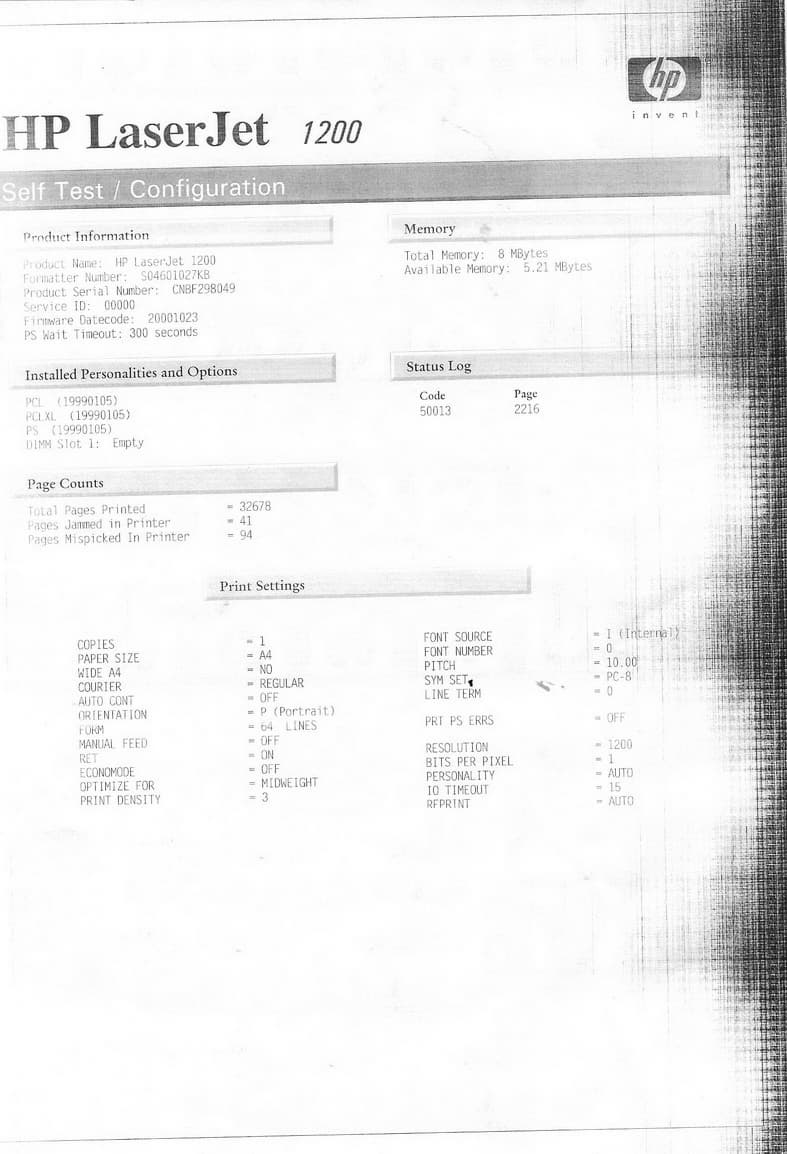

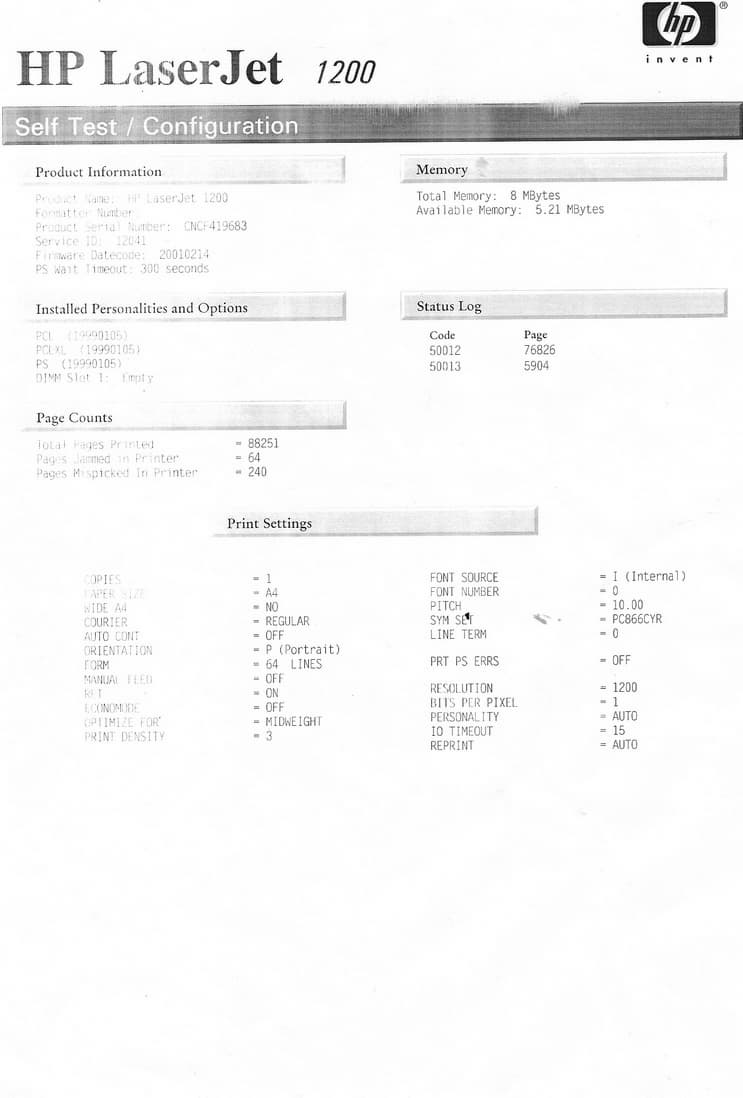

Проблема с фотобарабаном картриджа для Hewlett-Packard LaserJet 1200.

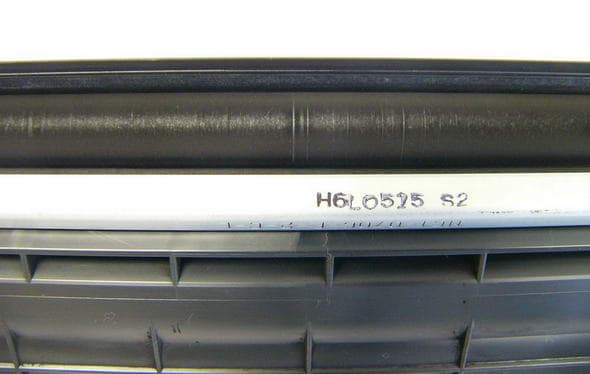

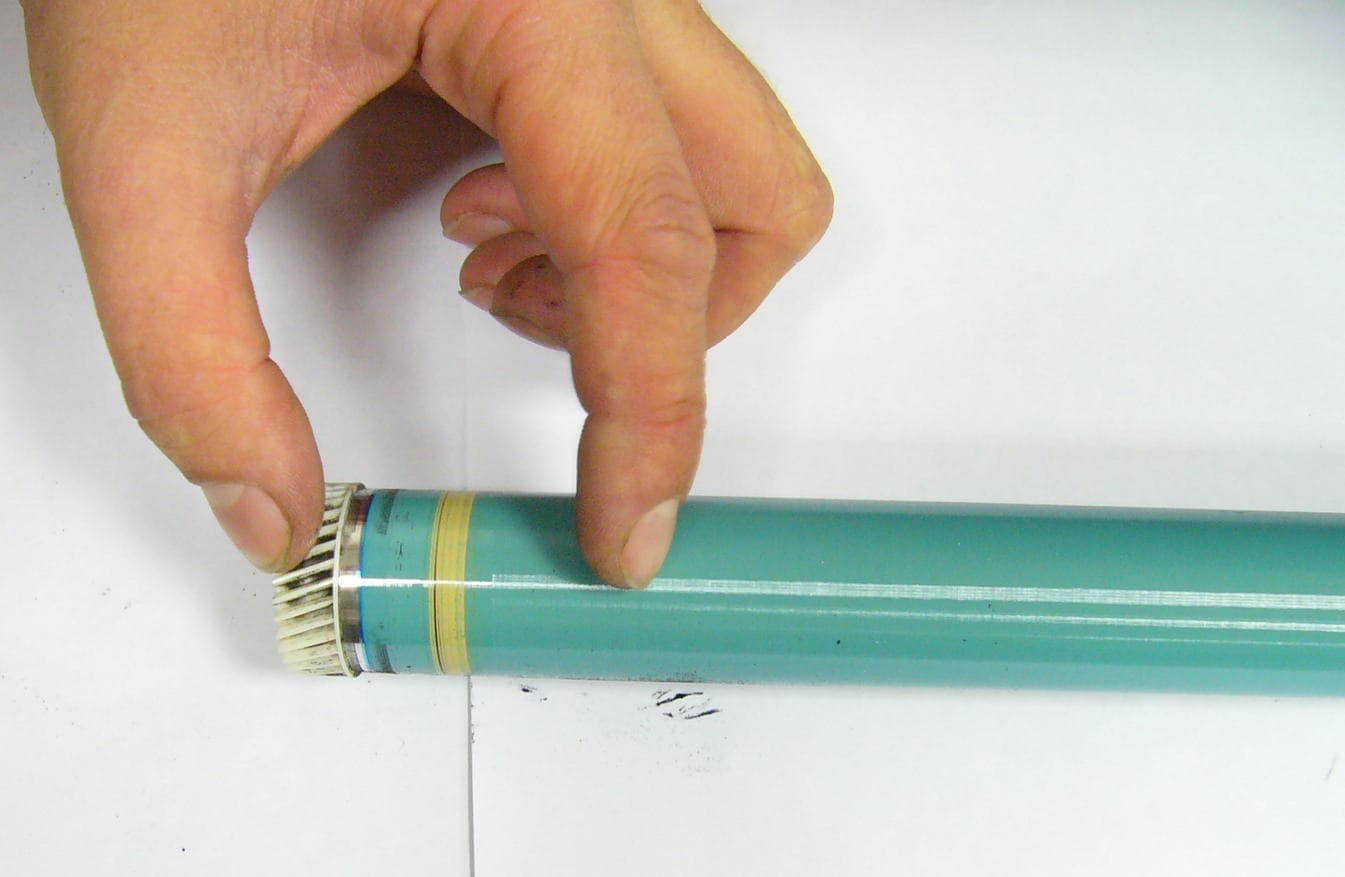

Самая распространенная неприятность. Черные узоры почти всегда появляются по краям распечатков. Это критический износ фоторецептора. Фоточувствительный слой стерся, и тонер, налипая на «обнаженную» подложку, переносится на бумагу.

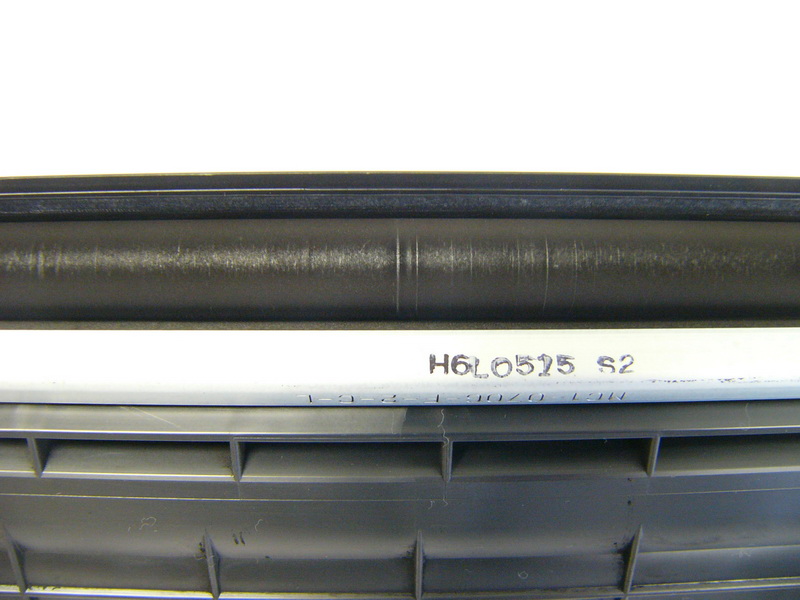

Так износ выглядит на самом фоторецепторе. По сути, это физический процесс стирания покрытия о бумагу и тонер

Решение данной проблемы, увы, только в замене барабана. Все статьи и материалы, связанные с восстановлением фотопокрытия, не показывают впечатляющих результатов, когда оборудование проверяют в деле. Хотя, мы уверены, что через какой-нибудь год фоторептор можно будет восстановить чуть ли не в домашних условиях.

Не всегда в плохих ксерокопиях или распечатках виновата какая-либо комплектующая как таковая. Грязь, пыль или грубый помол тонера тоже часто проявляются в виде помарок на свежеиспеченных работах.

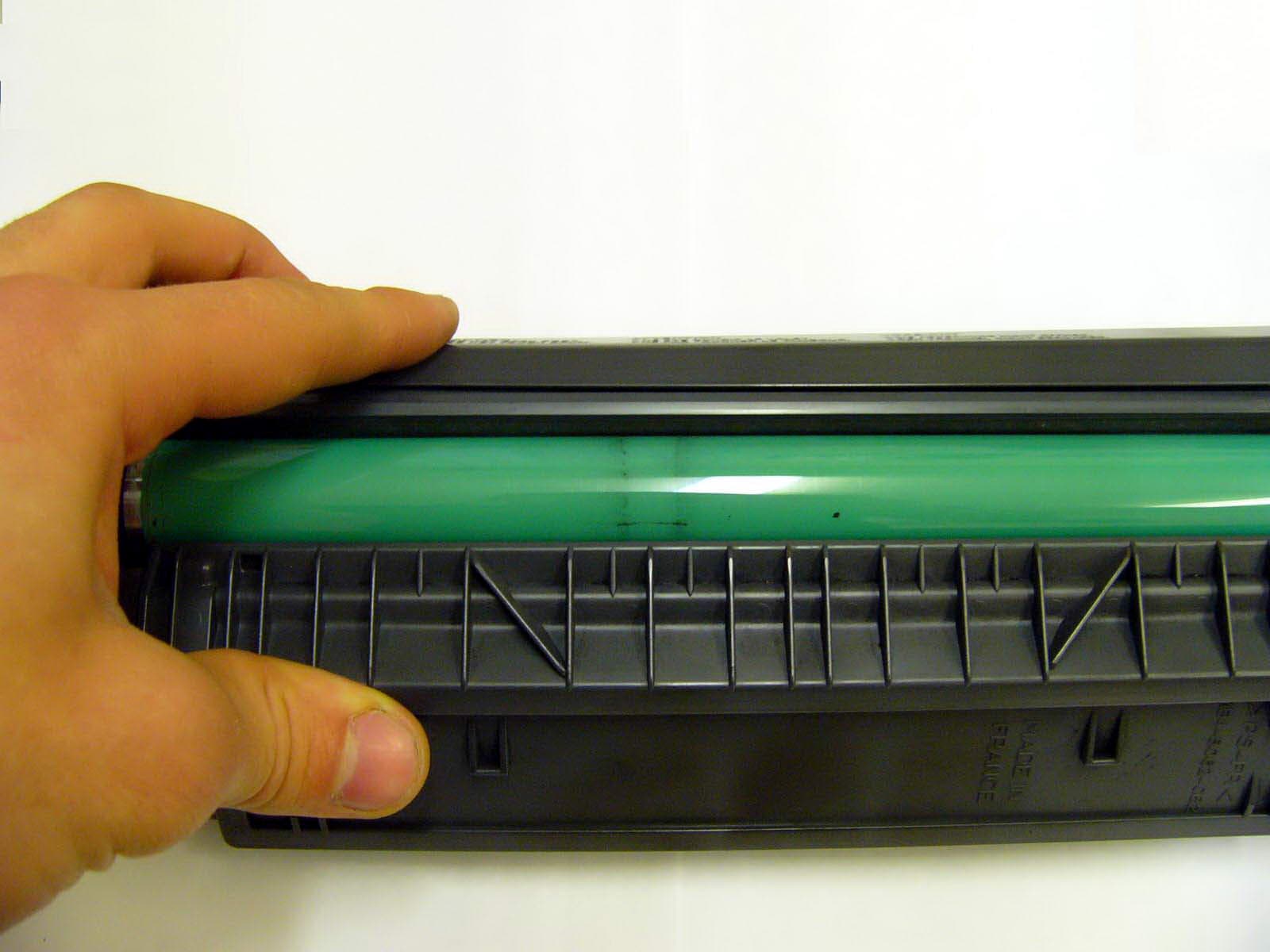

Грязь между очищающим лезвием и фотобарабаном напоминает о себе достаточно ярко

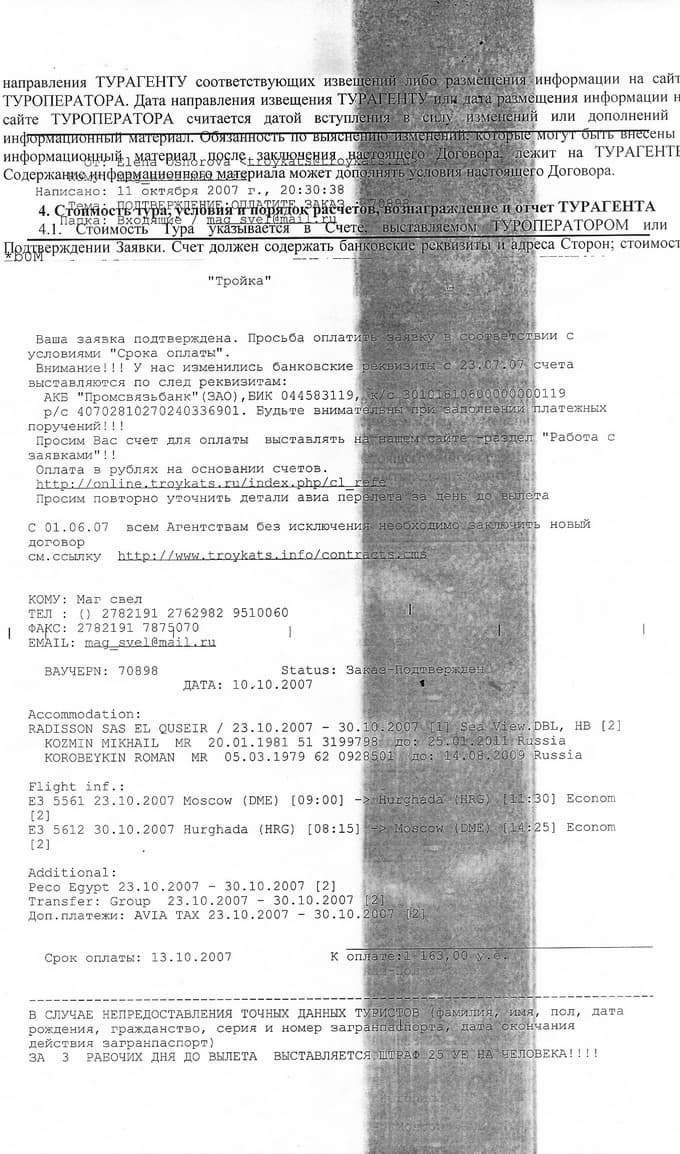

И она находит свое проявление на распечатках

Исправить элементарно — переборкой картриджа. Самый простой и быстрый способ — полная замена картриджа.

PCR (primary charge roller)

Вторая составляющая печатной системы — PCR, он же коротрон, он же ролик первичного заряда, он же вал предварительного заряда. Это губчатый ролик, который наносит на барабан (смотрите описание выше) начальный заряд и удаляет остаточный в конце цикла. Этот вал заряда представляет собой металлическую ось, запрессованную в резиновую оболочку. Неопрятности, которыми он может «наградить» распечатки, всегда будут ощутимы.

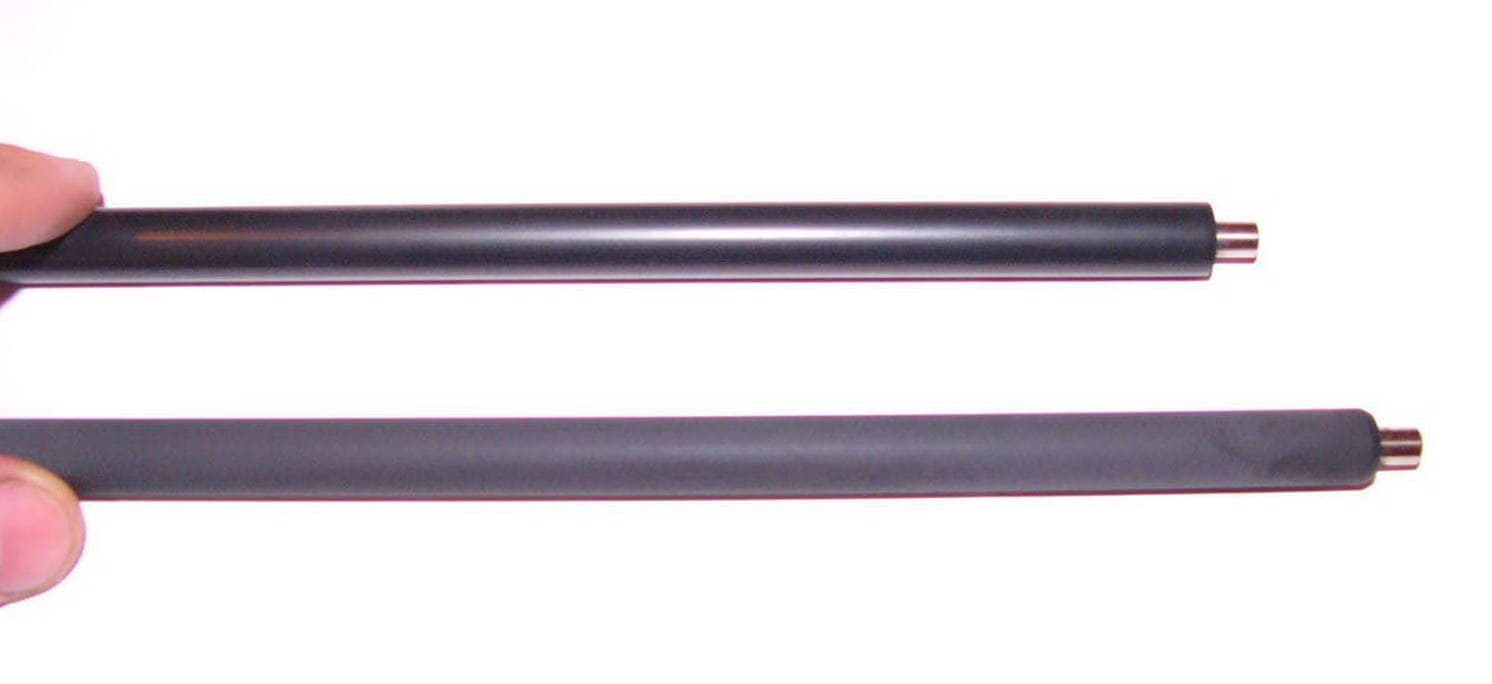

Отличить исправный PCR от неисправного «на взгляд» невозможно

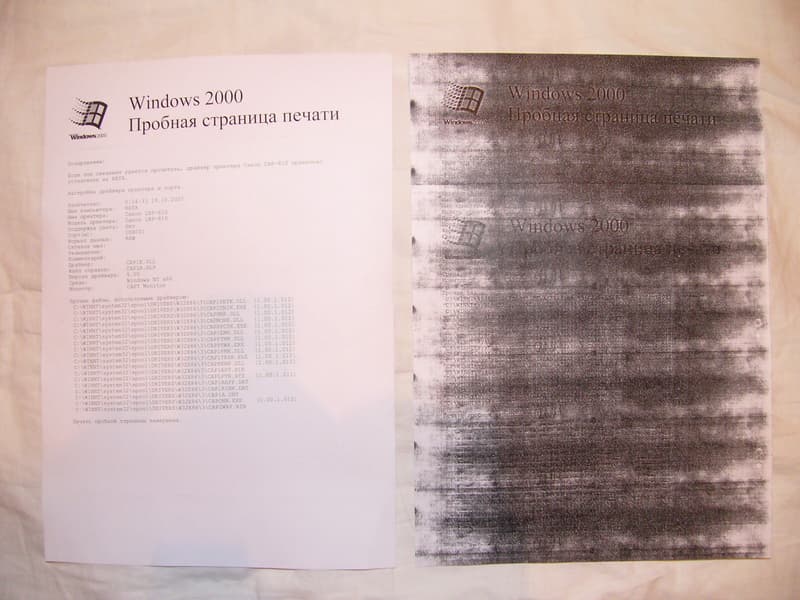

Но на распечатках аппарата Canon LBP810 все видно

Ремонту эта компонента не подлежит. Проблема решается только заменой. Цена на линейку НР такой запчасти от 1 до 20 американских долларов, в зависимости от модели принтера.

Магнитный ролик (Mag Roller)

Этот вал  на принтерных решениях НР состоит из — металлического цилиндра, поверхность которого покрыта специальным слоем, внутри расположен намагниченный «сердечник» в виде стержня. Он редко выходит сам из строя. В основном, проблемы грязной печати связаны с дозированием тонера.

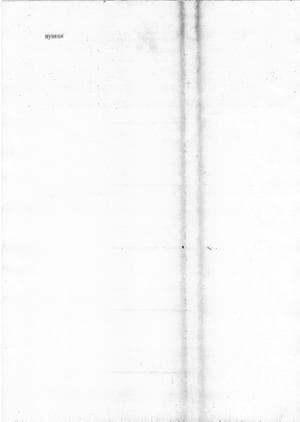

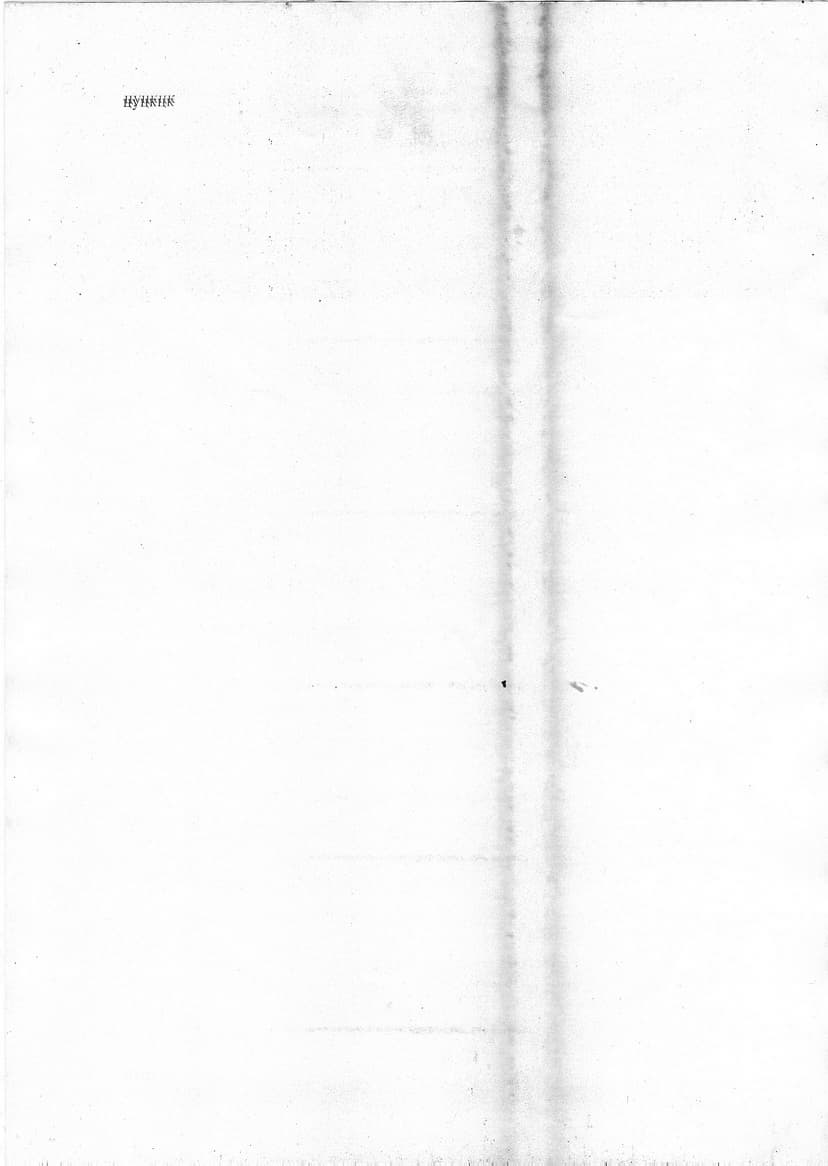

Так грязь «дарит» полоску магнитному валу, и, как следствие, «отбирает» полоску изображения на распечатках

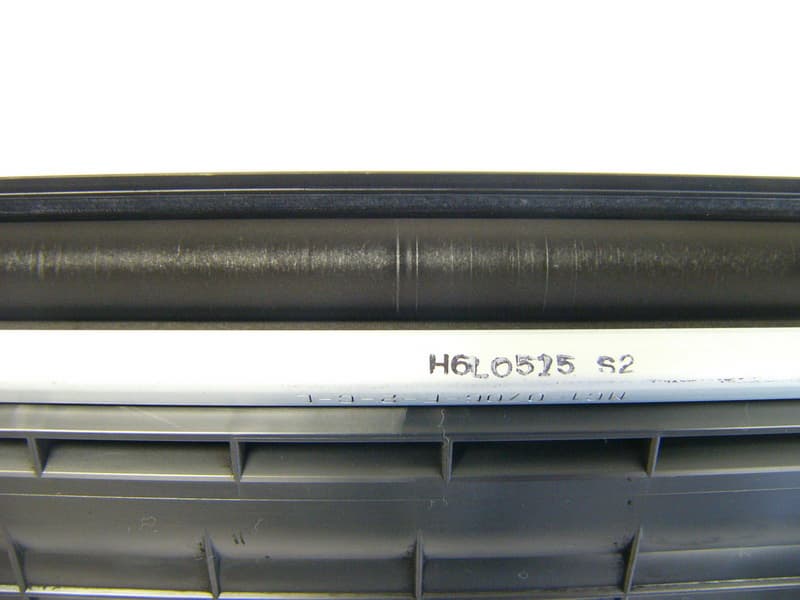

Одно из проявлений неправильной дозировки порошка — тонер подсыпает в зазор между дозирующим лезвием и магнитным валом

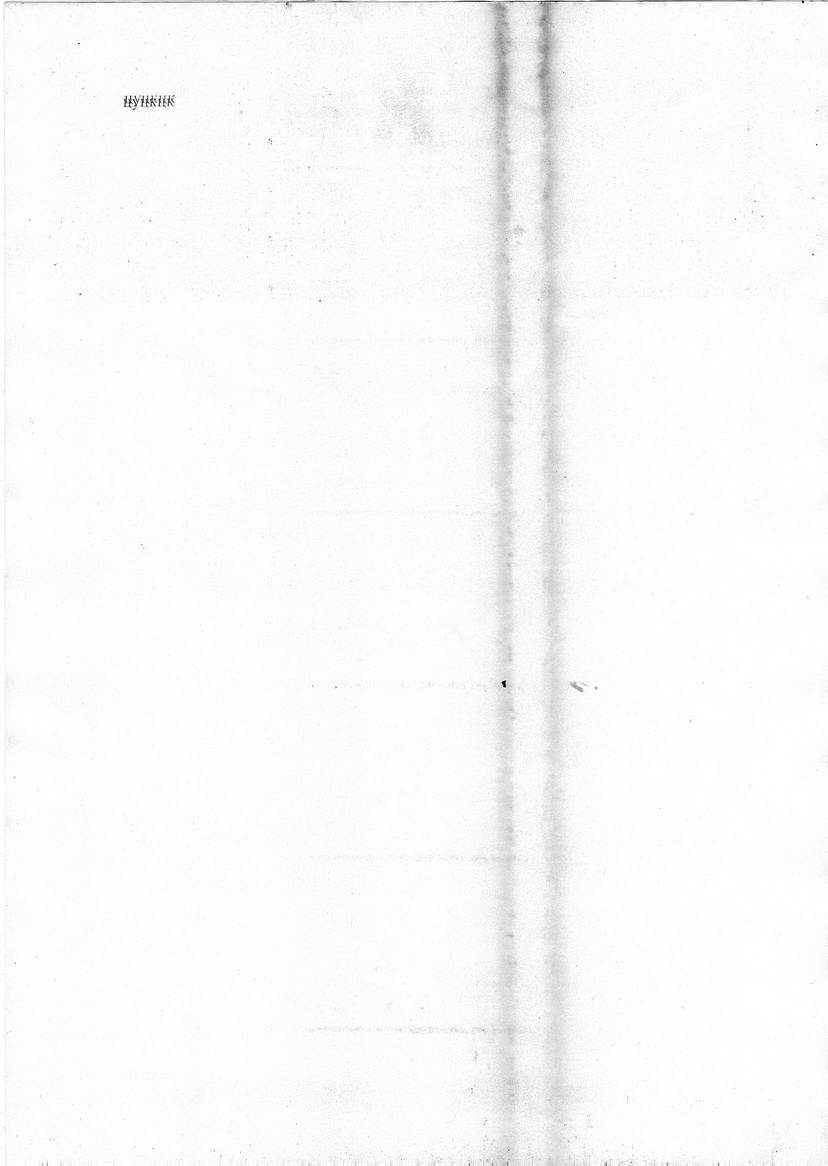

Тонер сыплется на магнитный вал, который, в свою очередь, переносит его на фотобарабан, а тот, как и положено, по всем правилам, переносит его на бумагу. Так и получаются неуместные полосочки вдоль подачи листа. Они могут быть как черными — в случае если зазор стал  больше, чем нужно для дозации тонера. Или, наоборот, светлыми, когда дозирование затруднено из-за того, что зазор закрыт грязью изнутри бункера с тонером.

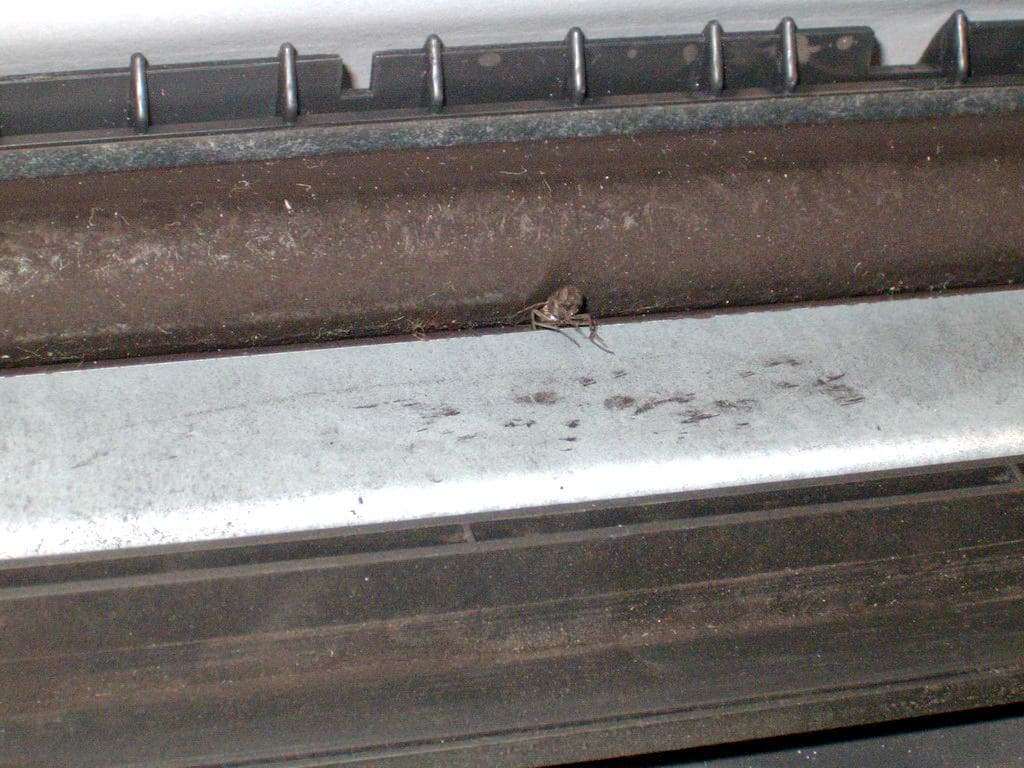

В офисе этой грязью может быть что угодно… даже муха

Решение проблемы перебором картриджа или полной заменой на заведомо исправный.

Бункер для отработки

В начале статьи было сказано, что в системе картриджа есть ракель, который счищает тонер, не пошедший в работу. Этот тонер попадает в специальный отсек — бункер. Там он собирается и при восстановлении или заправке вычищается. Но, увы, иногда плохой тонер или невнимательность при проведении работ приносят непредсказуемые неприятности.


Переполненный бункер подсыпает тонер наружу — на распечатках это видно сразу

Решение проблемы — чистка бункера или замена картриджа.

Делая шаг в сторону, хотим отметить, что не всегда в проблемной печати виноваты компоненты картриджа. Для многих пользователей принтер — это коробочка, которая только и умеет, что печатать. Но для всех сервисных инженеров принтер — это произведение искусства. Даже если он самый простой персональный «монохромник». И прежде, чем ругать расходные материалы, нужно убедиться, что виноват именно картридж.

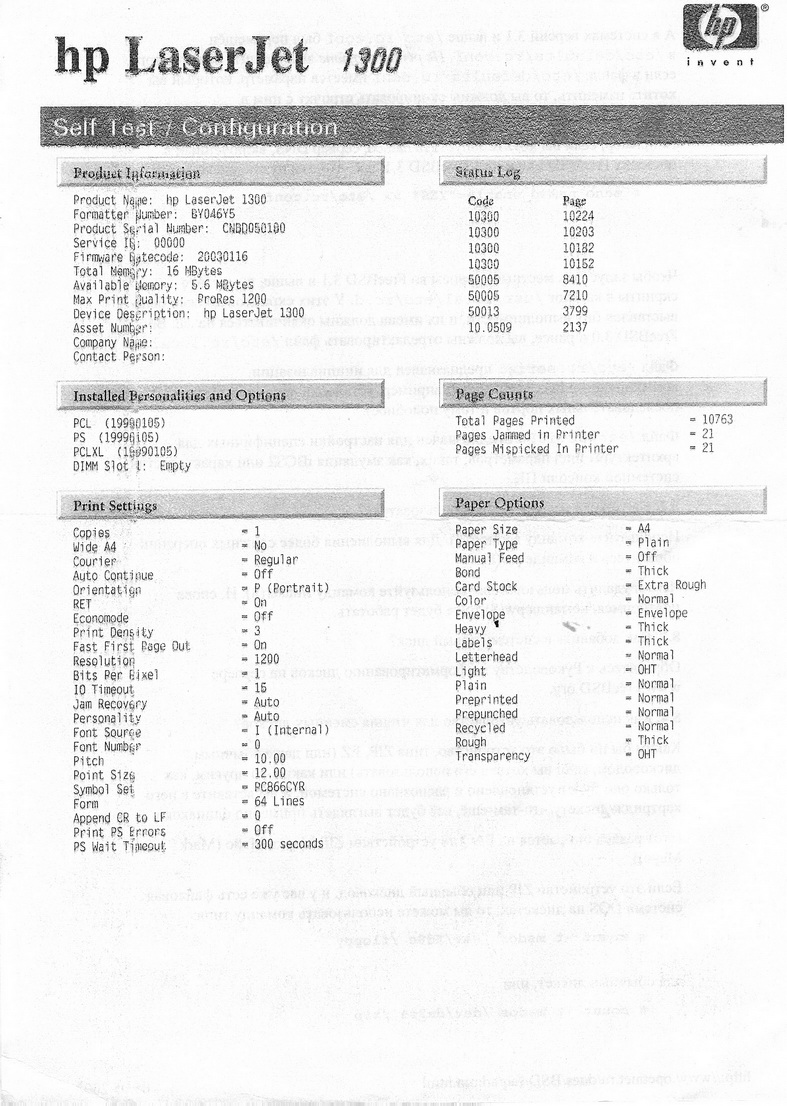

Экзотические отклонения в аппаратную часть принтера Hewlett-Packard LaserJet 1300 — неудачная замена термопленки повлекла муар вокруг букв

Чтобы определить, какая часть принтера виновата в некачественной печати, нужно немного разбираться в технологиях печати, и понимать, как все это работает. Для этого на iXBT.com существует раздел по принтерам и расходным материалам.

Конечно, в поисках наиболее частых поломок в картридже, можно углубиться еще на 5-7 вариаций плохой печати. Но это бывает, когда картридж переработал свой ресурс не один-два раза, а все десять. Тогда и фетровые вставки сотрутся, что повлечет люфт магнитного вала, и ракель будет в рисках, и тонер снова будет подсыпать. Чтобы неприятности не подстерегали вас неожиданно, используйте качественные расходные материалы. Главное, не спутать в поисках необычной поломки бытовую ситуацию:


Здесь всего лишь заканчивается тонер в картридже

При использовании качественного тонера для картриджей и их регулярном обновлении, они не подведут. Помните, что экономить на экономии может быть накладно. Согласитесь, что малоприятно, когда представляешь товарную группу большой стоимостью клиенту на материалах, которые перечеркнуты принтером вдоль и поперек. Какое впечатление будет у человека, который увидит тот прайс, с которого и началась данная статья? А стоимость замены барабана для той компании была бы всего лишь 500 рублей. Продавая машины стоимостью 500 000 рублей, такой нюанс можно было, и устранить, а не позориться перед клиентами. Конечно, бывают ситуации, когда не хватает ресурса картриджей или нет возможности отправить курьера за очередной порцией расходных материалов для принтера. Но это в целом не наша задача, решать такие организационные проблемы. Наша цель была технически проанализировать неисправности картриджей. Что мы и сделали.

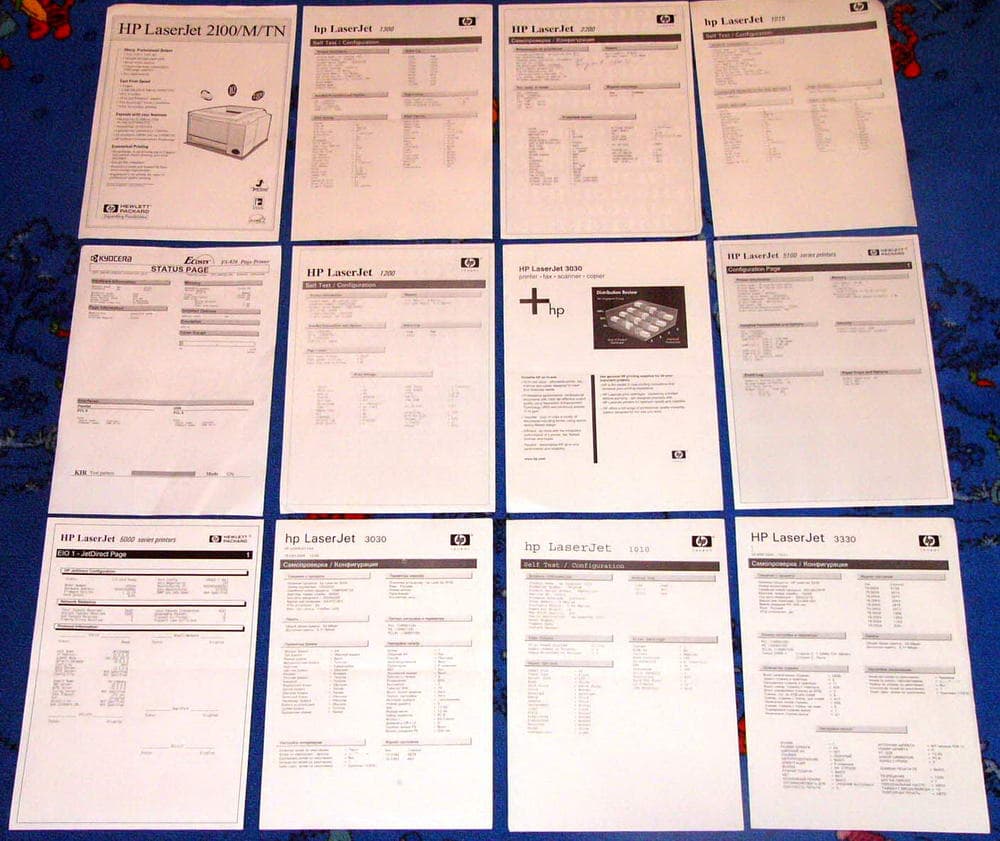

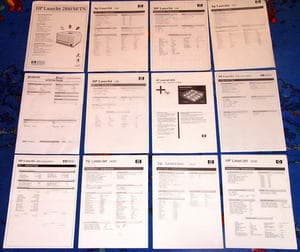

Так должны выглядеть распечатки с принтеров, не зависимо от бренда и модели. Все они четкие, контрастные и без единой помарки. Идеальное качество документооборота, которое и состоит из качества каждого конкретного распечатка.

Заключение

Как сказано в свежем рекламном постулате компании Hewlett-Packard — «Перезаправленные картриджи — головная боль. HP — средство от нее!» Мы бы не заявляли так категорично, а скорее, посоветовали правильно выбирать расходные материалы или компанию по заправке и восстановлению. Тогда будет ощутимая экономия и никакой головной боли. Проверено который год многими компаниями.

Надеемся, что статья помогла ИТ-работникам расширить теоретические знания и получить практическую наработку, что и как исправлять при возникновении некачественной печати. Скажем по секрету, приведенные материалы имеют много общего с технологией цветной печати. Из-за некоторой специфики решено было разделить материал на монохромную и цветную печать. В ближайшее время ждите статьи по расходным материалам как аналитического, так и сугубо практического характера в отношении цветной лазерной печати.

Выражаем благодарность компании Ирвин за помощь в создании статьи.




27 ноября 2007 Г.
