Источник бесперебойного питания Sven Reserve Home-1000


Любителям концепции «умного дома», да и гораздо более широкому кругу пользователей автономных систем отопления частного дома, как правило, приходится заботиться об источнике автономного питания своего оборудования. Особенно тем, кто живет в России и странах СНГ, где за чертой крупных городов все еще сложно рассчитывать на бесперебойное энергоснабжение. И даже если отключения происходят нечасто, риск испортить дорогое оборудование заставляет подстраховываться.

Задача осложняется, потому что для тех же насосов и, в особенности, систем электроподжига необходима синусоидальная форма выходного напряжения. А большинство ИБП, выдающих качественную синусоиду, относятся к классу онлайн-устройств с двойным преобразованием и, соответственно, стоят весьма недешево. При этом устройства со встроенными батареями, как правило, обеспечивают лишь кратковременную защиту, которой достаточно лишь для того, чтобы выключить защищаемое оборудование. Между тем отключения в сельской местности могут длиться часами, а то и доходить до нескольких суток (например, пока ремонтники уберут свалившееся на провода дерево и восстановят линию).

Рассматриваемое в этом обзоре устройство призвано удовлетворить спрос именно в таких ситуациях. Оно объединяет в себе редко встречающиеся качества: синусоидальную форму напряжения при работе от батарей, наличие AVR, причем с широким диапазоном входных напряжений, и возможность самостоятельно выбрать батарею, емкость которой может достигать «недетских» 200 А·ч.

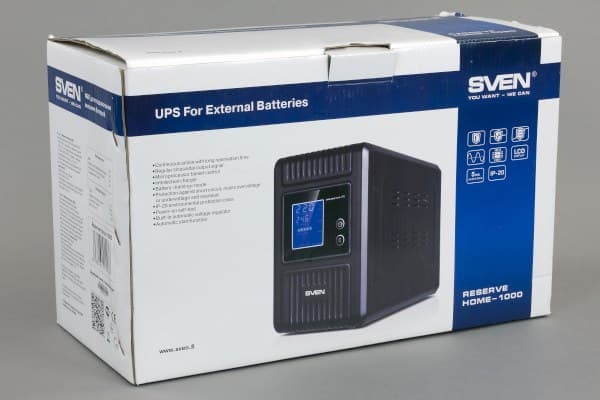

ИБП Sven  Reserve Home-1000, общий вид

Технические характеристики

У нас на тестировании побывала старшая модель (1000 В·А). В линейке также имеются версии с мощностью 500 и 800 В·А. Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
150—275 В, 50 Гц
Выходное (при работе от батарей) напряжение, частота
220 В ±10%
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
1000 В·А (600 Вт)
Выходная мощность (активная, протестированная)
650 Вт
Форма выходного сигнала при работе от батарей
синусоида
Время автономной работы от батареи для стандартного ПК
не нормировано
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
от 50 до 200 А·ч — необслуживаемая герметичная свинцово-кислотная батарея, приобретается отдельно
Время перезарядки батареи
не нормировано, зависит от подключенной батареи
Индикация
ЖК-экран, отображается уровень заряда батареи, степень загрузки (в процентах от максимальной), входное и выходное напряжение
Звуковая сигнализация
отключается кнопкой на корпусе; режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении
Фильтрация импульсных помех
нет

Защита от перегрузки
Автоматический предохранитель
Выходные разъемы
2 евророзетки
Защита линий передачи данных
нет
Интерфейс
RS232
Размеры (Ш×Г×В)
140×367×214 мм
Вес
9,3 кг
Шум (заявленный)
менее 45 дБ
Условия работы
влажность 10—90% (без конденсации)
температура от −5 до +40 °C
Описание на сайте производителя Sven Reserve Home-1000

Комплектация и гарантия

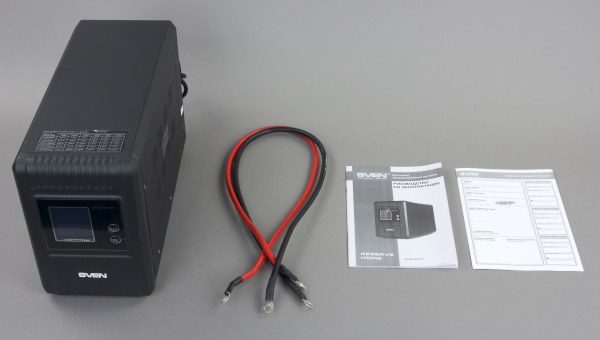

ИБП Sven  Reserve Home-1000, принадлежности

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон
  • 2 кабеля для подключения аккумуляторной батареи

Гарантийный срок эксплуатации: 2 года

Внешний вид

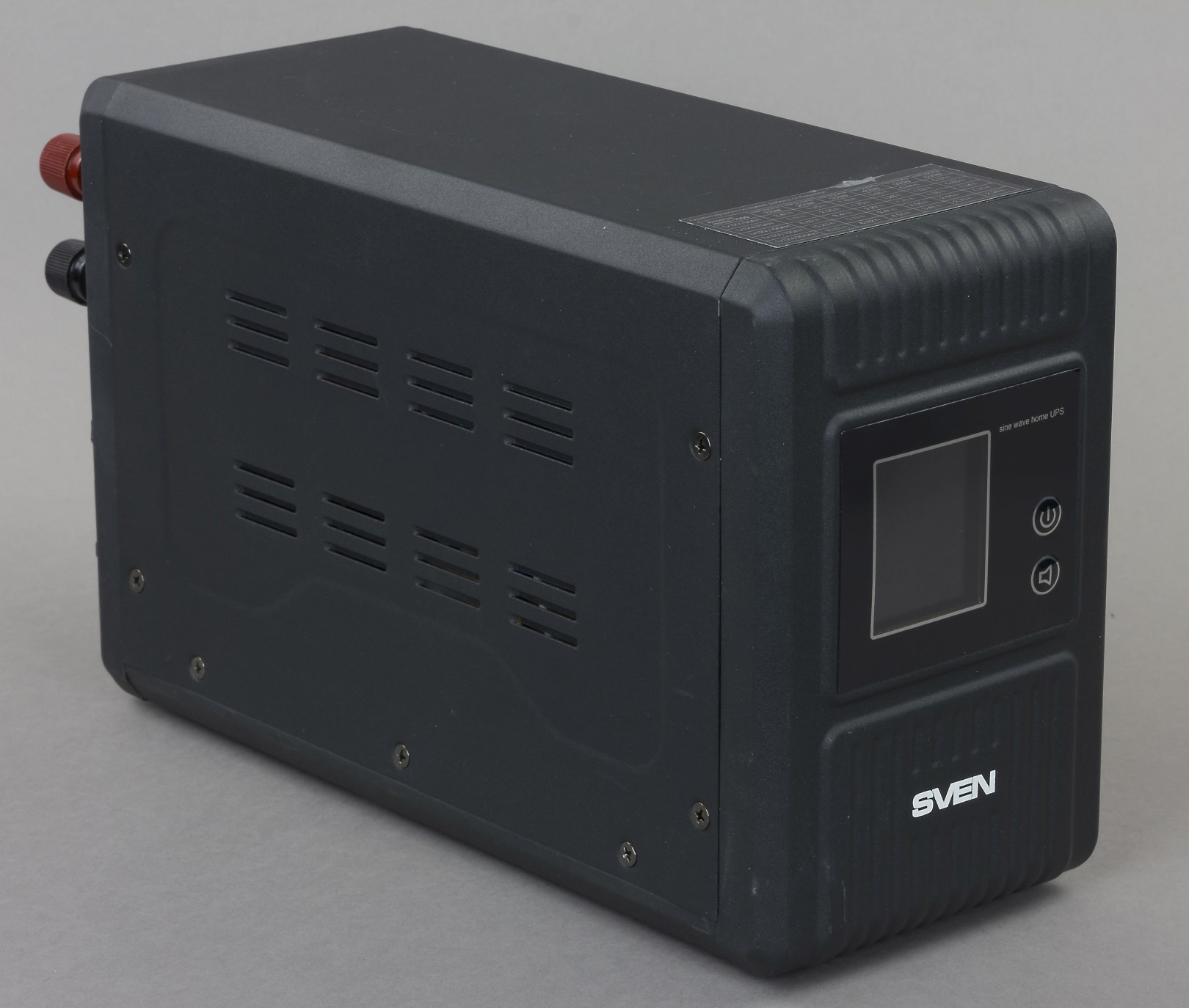

ИБП Sven  Reserve Home-1000, общий вид

ИБП имеет классическую «башенную» компоновку и достаточно компактный корпус, хотя и весьма тяжелый для устройства без встроенной батареи — сказывается наличие тяжелого трансформатора, что знающего человека только порадует. На передней панели: кнопка включения устройства, выключения звуковой сигнализации и ЖК-экран.

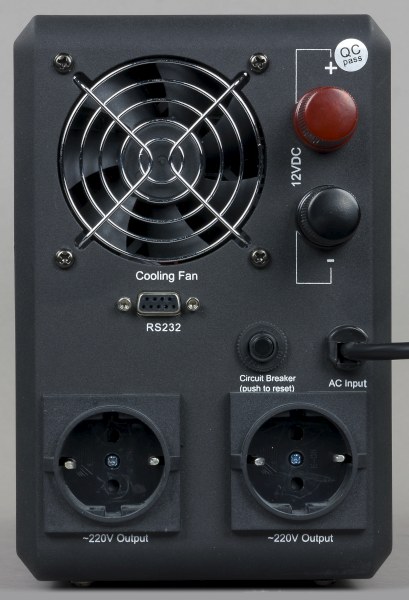

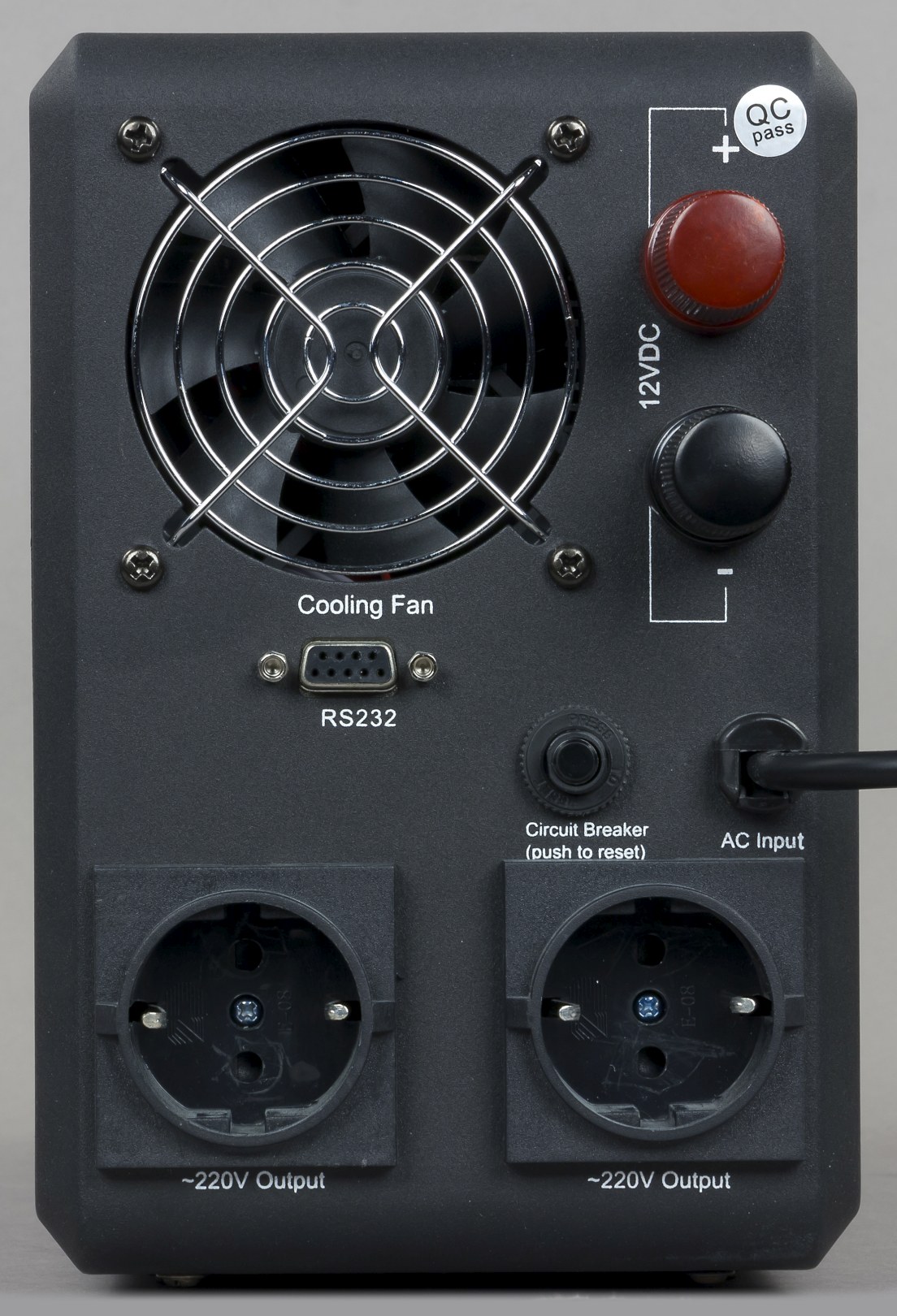

ИБП Sven  Reserve Home-1000, задняя панель

На задней панели имеются 2 стандартные евророзетки, клеммы для подключения аккумулятора и «древний» интерфейс RS232, что может разочаровать желающих использовать этот ИБП с компьютером. USB не предусмотрено. Для защиты от перегрузки и короткого замыкания предусмотрен автоматический предохранитель.

Внутреннее устройство

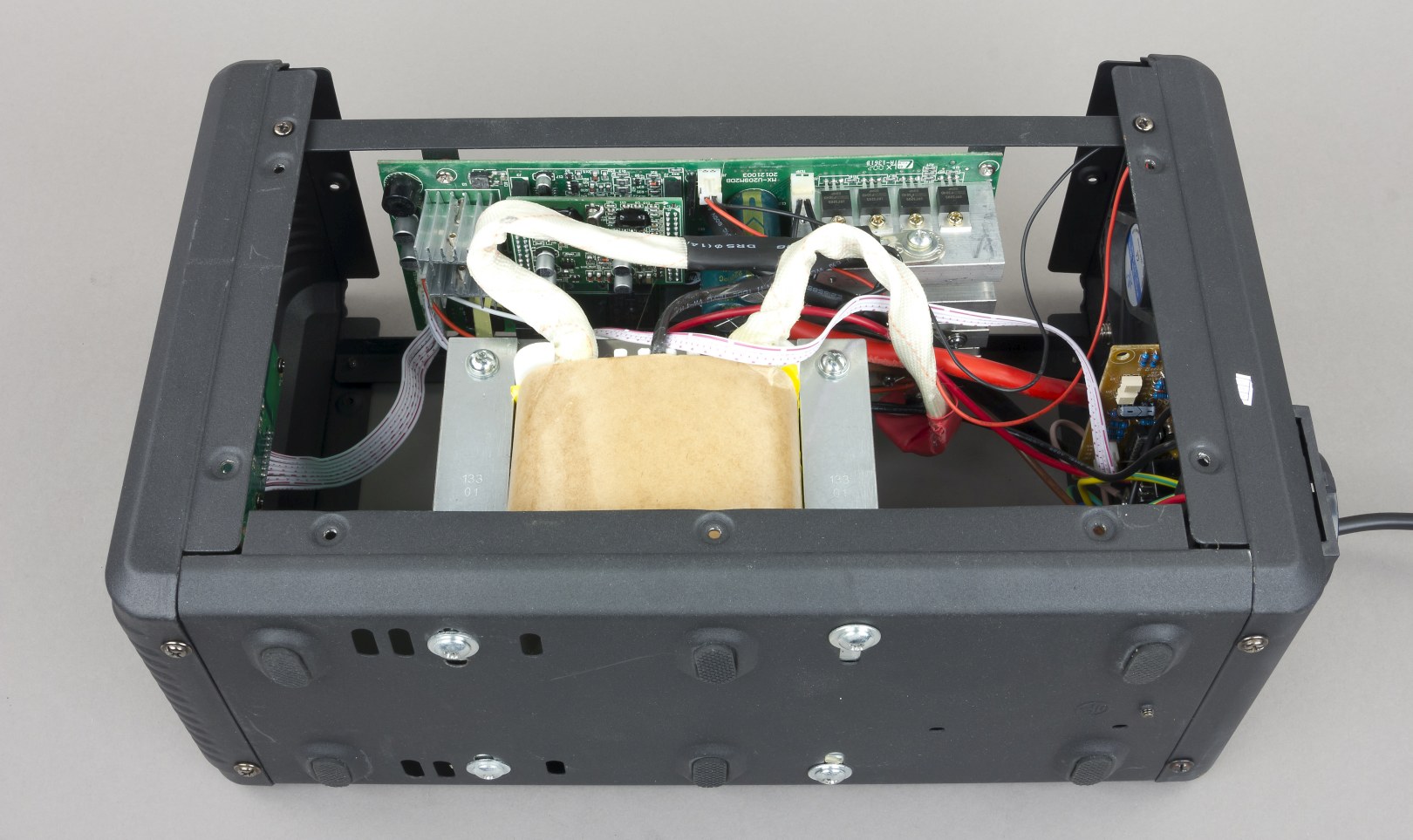

ИБП Sven  Reserve Home-1000, внутреннее устройство

В корпусе, как и следовало ожидать, достаточно много свободного места. Трансформатор занимает нижнюю половину, а плата располагается наверху. Для охлаждения используется вентилятор, поэтому устройство не является бесшумным. И это еще слабо сказано — в действительности уровень шума исключает использование этого устройства рядом с рабочим местом, поскольку в наших замерах (с расстояния 0,5 м) уровень шума в разных режимах составлял от 52 до 62 дБА. Причем логику работы системы охлаждения нельзя назвать оптимальной — вентилятор включается и работает на высоких оборотах время от времени, даже когда подключенная батарея заряжена, а к самому источнику не подключено никакой нагрузки.

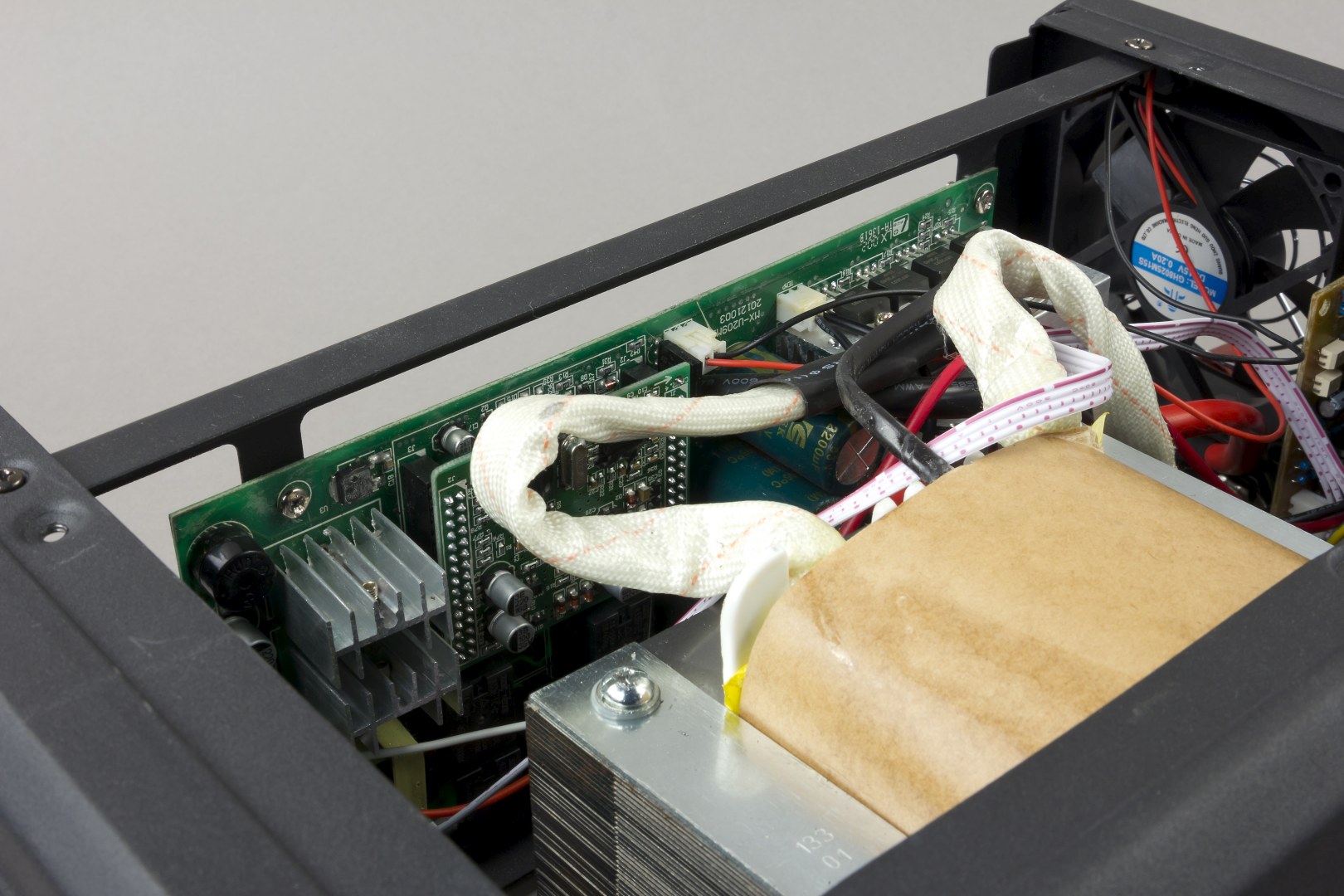

ИБП Sven  Reserve Home-1000, внутреннее устройство

Второй недостаток, который обнаружился практически сразу после распаковки... это запах. Устройство, определенно, не озонирует помещение, в котором установлено. Сложно сказать, что именно является основным источником запаха: пластик, красители или что-то еще — но в жилом помещении эта особенность вряд ли кого порадует.

Между тем, нельзя сказать, что в устройстве использованы какие-то низкокачественные дешевые компоненты. Переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 10 А, что означает солидный запас прочности. Транзисторы International Rectifier IRF3205 также относятся к хорошо себя зарекомендовавшим во многих других моделях разных производителей.

Батарея

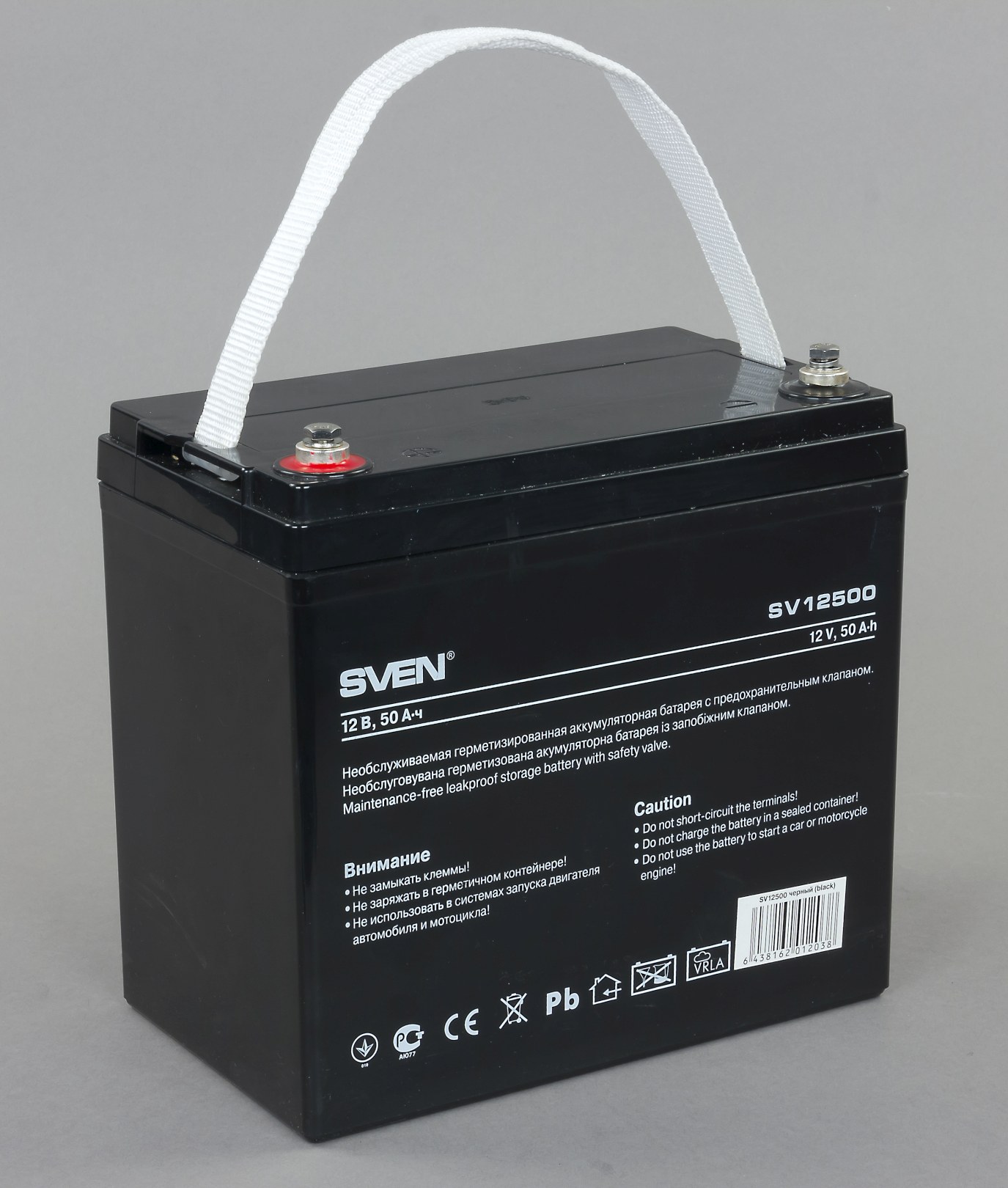

ИБП Sven  Reserve Home-1000, батарея

Пользователь может приобрести любую батарею напряжением 12 В и емкостью от 50 до 200 А·ч. Сама компания Sven тоже предлагает батареи под своей маркой и предоставила нам на тестирование модель емкостью 50 А·ч. Что ж, протестируем устройство с точки зрения минимально возможной длительности резервирования.

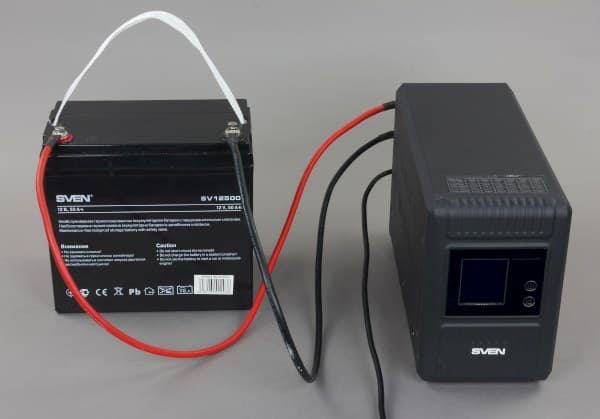

ИБП Sven  Reserve Home-1000, внутреннее устройство

Примерно так будет выглядить укомплектованная система у пользователя.

Тестирование

Работа от электросети

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—262 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной активной нагрузке около 100 Вт.

Входное напряжение (при повышении от 0 до 262 В) Выходное напряжение Режим работы
<170 В 220 В от батареи
170—184 В 226—240 В повышение (AVR 2 ст.)
185—210 В 214—240 В повышение (AVR 1 ст.)
211—240 В 211—240 В напрямую от сети
241—262 В 210—225 В понижение (AVR)

Входное напряжение (при понижении от 262 до 0 В) Выходное напряжение Режим работы
260—233 В 225—202 В понижение (AVR)
232—200 В 232—200 В напрямую от сети
199—172 В 230—200 В повышение (AVR 1 ст.)
171—150 В 230—204 В повышение (AVR 2 ст.)
<150 В 220 В от батареи

Диапазон напряжений, подаваемых на выход при работе в режиме AVR, не выходит за пределы заявленного отклонения в 10%. Весьма радует, что устройство остается стабильным и выдает напряжение, заведомо достаточное для нормальной работы даже самого капризного оборудования при понижении питающего напряжения до 150 В.

Скорость переключения между ступенями стабилизации и перехода на батарейное питание очень высока (в пределах заявленных 5 мс).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается довольно громким звуковым сигналом, 4 сигнала раз в 30 секунд. Сигнализация отключается кнопкой на передней панели, но эта настройка не запоминается ИБП, и на следующем цикле устройство снова будет настойчиво «звать на помощь». При достижении критического уровня разряда сигнализация уже не отключается и прерывистый сигнал звучит постоянно. Если же произошло аварийное отключение нагрузки из-за севшей батареи, устройство продолжит звать хозяина еще более противными трелями.

С одной стороны, логично, что если мы питаем критичное к отсутствию напряжения оборудование, сигнализация нужна. С другой стороны, я лично предпочел бы, чтобы сигнализация в штатном режиме работы от батарей отключалась полностью. Потому что если уж мы озаботились покупкой источника с длительным временем резервирования, значит само по себе отключение входного напряжения не является из ряда вон выходящим событием. Так зачем же по этому поводу шуметь?

Время работы от батарей при нагрузке 550 Вт составило 25 минут, с 23-й минуты устройство уже начало сигнализировать о критическом разряде. Это несколько не соответствует заявленному (на наклейке на крышке устройства) »почти часу» работы с максимальной нагрузкой от 50-амперной батареи. При подключении нагрузки 100 Вт устройство продержалось 3 часа 2 минуты, а сигнализация включилась, когда на таймере было 2:55. Это уже ближе к заявленным 3 часам 41 минуте, но все равно разница есть.

Можно, конечно, сказать, что нам досталась не лучшая или не «раскачанная» батарея. С другой стороны, у батареи есть и свойство со временем терять емкость. Поэтому с практической точки зрения лучше ориентироваться на «нераскачанные» результаты.

Измерения проводились в 5 циклах заряда-разряда, выше приведен усредненный результат.

Зарядка батареи данной емкости протекает в течение 5-8 часов в зависимости от режима разряда.

Качество выходного сигнала в разных режимах приведено на осциллограммах:

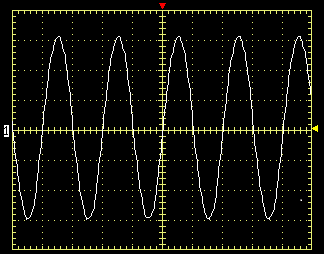

Эталонная синусоида сетевого питания (230 В)

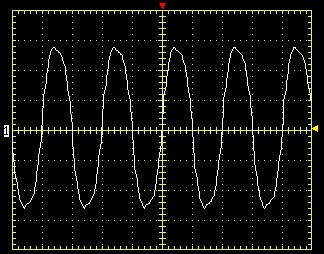

Работа в режиме AVR

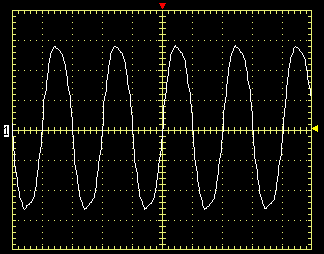

Работа от батарей

Идеальный результат! Устройство не засоряет синусоиду при работе в режиме AVR, чем ранее в наших тестах грешили модели весьма именитых производителей. Форма синусоиды не зависит от нагрузки и уровня заряда батареи. Здесь даже и добавить нечего.

Интерфейс и программное обеспечение

Источник не имеет USB-порта, а использовать устаревший COM для подключения к компьютеру вряд ли кто будет. Скорее всего, производитель подразумевал использование каких-то индустриальных контроллеров, поскольку в системах умного дома COM-порт также не самый популярный интерфейс.

Остается ориентироваться на встроенный дисплей. И здесь, в принципе, есть вся необходимая информация — достаточно точно мониторится входное и выходное напряжение, и оценочно можно увидеть уровень заряда батареи и уровень нагрузки.

Выводы

Безусловно, это нишевое устройство, не претендующее на массовый спрос. Правда, оно могло бы приглянуться гораздо большему числу людей, которые просто хотят подстраховать свое оборудование на случай длительного отключения питания — если бы не высокий уровень шума и наличие специфического запаха. Поэтому рядом с рабочим местом этот ИБП вряд ли кто потерпит, а далеко не у всех в обычной квартире есть отдельный чулан или «серверная», где эти недостатки никого не волнуют. С другой стороны, в условиях частного дома это не проблема, поскольку оборудование, защищаемое таким ИБП, само по себе требует отдельной комнаты.

Достоинства:

  • качественная синусоида выходного напряжения
  • соответствие (и даже превышение) заявленной максимальной мощности
  • точное отображение выходного и входного напряжения на ЖК-экране
  • возможность работы в широком диапазоне AVR без перехода на батарейное питание

Недостатки:

  • нет USB-порта
  • шумный вентилятор


Средняя текущая цена: $200(14)
