Источник бесперебойного питания PowerCom Smart King XL (SXL-1000A-LCD)

Рассматриваемому устройству «в городских условиях» можно поручить питание небольшого сервера; для обычного компьютера функциональность его явно избыточна. Но устройство вполне может рассматриваться и в качестве домашнего, если вы проживаете в районе, где электропитание не может похвастать стабильностью, и вам хотелось бы иметь возможность не просто корректно завершить работу и выключить компьютер, а продолжать заниматься своими делами, несмотря на «капризы погоды».

Описание

Все модели из линейки Smart King под брендом PowerCom являются линейно-интерактивными ИБП, то есть имеют встроенный AVR-регулятор, позволяющий при незначительном отклонении напряжения обойтись без перехода на батарейное питание и при этом поддерживать выходное напряжение в стандартном диапазоне. Модели из серии XL имеют выход для подключения дополнительного батарейного модуля, с помощью которого можно существенно увеличить время резервирования.

У нас на тестировании побывала младшая модель (1000 В·А). Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
220 В ±25% (без перехода на батареи), 50 или 60 Гц (±0,5%)
Выходное (при работе от батарей) напряжение, частота
220 В ±5%
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
1000 В·А (600 Вт при P.F.=0,6), возможна перегрузка на 125% в течение минуты, на 125—150% в течение 10 с)
Выходная мощность (активная, измеренная)
632 Вт
Форма выходного сигнала при работе от батарей
синусоида
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
Yuasa NPW36-12, 4×12 В 7,2 А·ч — необслуживаемая герметичная свинцово-кислотная батарея с гелевым электролитом
Время перезарядки батареи
не более 4 часов (до 90%)
Индикация
ЖК-дисплей
Звуковая сигнализация
включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении и по нажатию соответствующей кнопки
Фильтрация импульсных помех
  • импульная защита: 320 Дж, 2 мс
  • фильтр электромагнитных помех: 10 дБ на 0,15 МГц, 50 дБ на 30 МГц
Защита от перегрузки
автоматический предохранитель
Выходные разъемы
6 IEC 320 (с резервным питанием)
Защита линий передачи данных
защита сети 10/100/1000 Base-T Ethernet, две розетки RJ-45
Интерфейс
USB, COM (RS-232), «сухие контакты», SNMP-адаптер (опция)
Размеры (Ш×Д×В)
170×450×215 мм
Вес
22,8 кг
Шум
менее 40 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя
PowerCom Smart King XL (SXL-1000A-LCD)

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • интерфейсный кабель USB
  • интерфейсный кабель RS-232/DB9
  • телефонный кабель с разъемами RJ-11
  • кабель для подключения нагрузки (с разъемами IEC 320)
  • CD с программным обеспечением
  • кабель для присоединения внешних батарейных блоков

Гарантийный срок эксплуатации: 2 года (обращайте внимание на дату производства: окончание гарантии — 30 месяцев от даты выпуска)

Внешний вид

общий вид

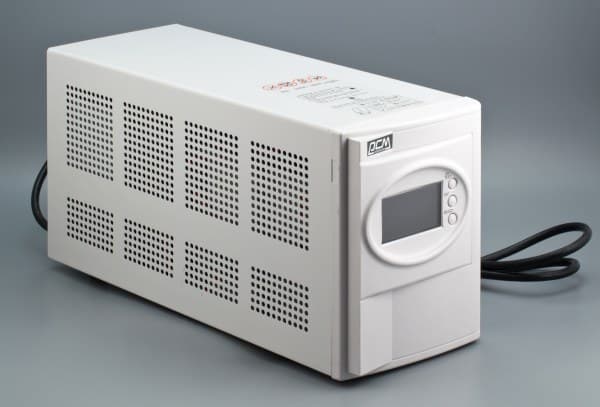

ИБП имеет классическую «башенную» компоновку, довольно длинный корпус (45 см) и непривычный вес (больше 20 кг!). По сравнению с большинством моделей аналогичной мощности, имеющих начинку и характеристики «попроще», это устройство сразу внушает уважение и обещает продемонстрировать интересные результаты.

задняя панель

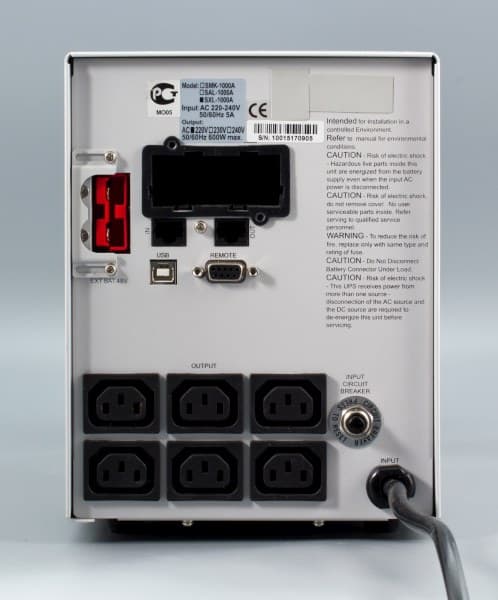

На задней панели имеются 6 розеток «компьютерного формата» IEC 320, «сухие контакты» для подключения дополнительного батарейного блока и интерфейсные порты (как USB, так и COM). Также имеются разъемы для защиты сетевого оборудования, подключаемого к сети Ethernet, и автоматический предохранитель.

Внутреннее устройство

внутреннее устройство

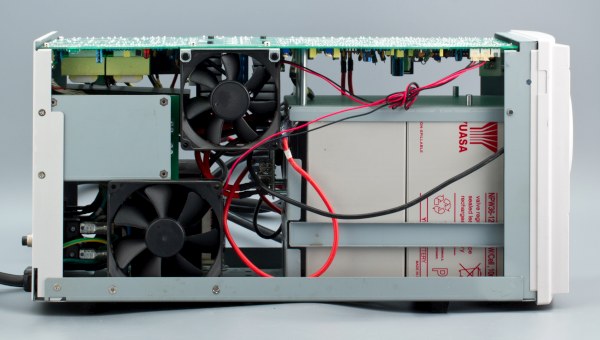

ИБП собран по низкочастотной схеме, с качественным «тяжелым» трансформатором. Для охлаждения имеется два вентилятора, которые работают только при зарядке аккумуляторов и в режиме автономного питания нагрузки. Шум от вентиляторов достаточно чувствительный, скорее всего ваш компьютер работает заметно тише — это надо учитывать, располагая такой источник питания рядом с рабочим местом.

внутреннее устройство

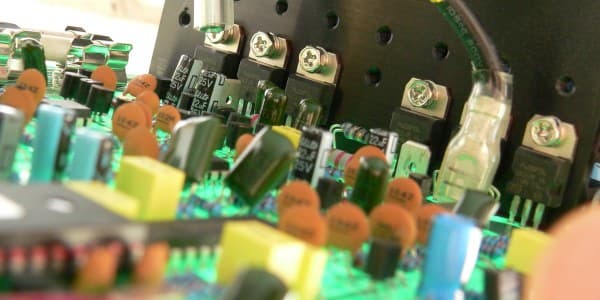

Инвертор построен на 12 транзисторах P60NF06 производства компании STMicroelectronics, обеспечивает на выходе «истинную» синусоиду. Транзисторы инвертора прикреплены винтами к двум массивным радиаторам, обращенным друг к другу оребрением. Поскольку зазор между ними достаточно небольшой, конструкция рассчитана на активное охлаждение, для чего как раз и служит верхний вентилятор.

внутреннее устройство

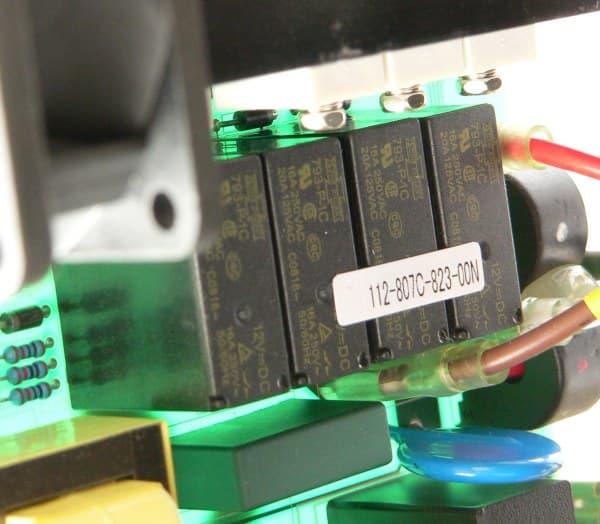

Переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 16 А. Основной трансформатор также выбран с должным запасом; сетевой фильтр включает все необходимые компоненты и должен обеспечивать заявленные характеристики.

внутреннее устройство

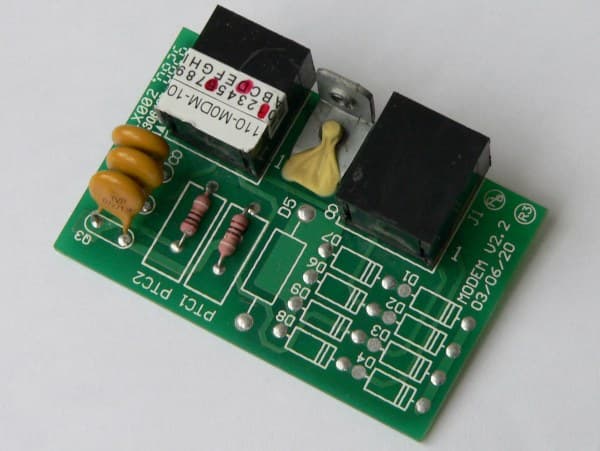

А вот фильтрация помех в сети передачи данных организована по упрощенной схеме, и надежного контакта с заземлением здесь не наблюдается.

Батарея

внутреннее устройство

За передней панелью скрывается батарейный отсек, доступ к которому достаточно удобный, лишь подключение дальней пары проводов может требовать определенной сноровки.

аккумулятор

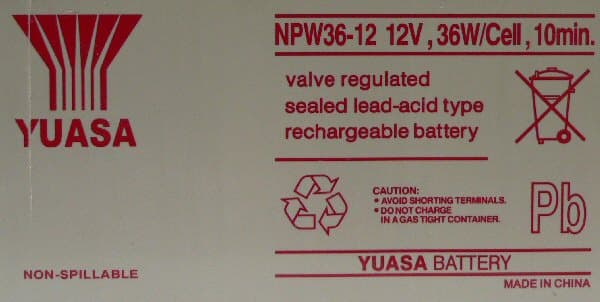

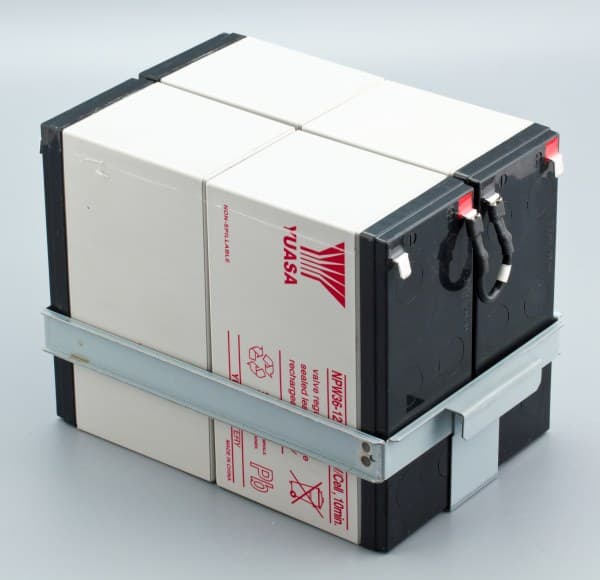

В ИБП установлены аккумуляторы фирмы Yuasa: модель NPW36-12 емкостью 7 А·ч. Комплект из 4 таких батарей должен обеспечить никак не меньше 10 минут резервного питания при полной нагрузке.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу линейно-интерактивных, оснащен AVR-регулятором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

Мы использовали регулируемый автотрансформатор (ЛАТР) для того, чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—263 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, учитывая что значительную часть из этого потребляет включенный 20-дюймовый монитор.

Входное напряжение (при повышении от 0 до 263 В) Выходное напряжениеРежим работы
<170 В 218 Вот батарей
170—207 В 200—207 Вповышение (AVR)
207—237 В207—237 Внапрямую от сети
237—263 В 207—231 Впонижение (AVR)

Входное напряжение (при понижении от 263 до 0 В)Выходное напряжениеРежим работы
263—232 В231—202 Впонижение (AVR)
232—203 В232—203 Внапрямую от сети
203—165 В 203—196 Вповышение (AVR)
<165 В218 Вот батарей

Устройство более чем уверенно отрабатывает как на пониженном, так и на повышенном напряжении. Диапазон входного напряжения, при котором не требуется переход на батареи, составляет внушительные 165—263 В, при этом выходное напряжение держится в диапазоне 196—237 В. Надо лишь отметить, что при работе в сетях, для которых характерно напряжение 230 В (а не 220 В), устройство может достаточно часто переходить в режим понижения напряжения, поскольку при отсутствии нагрузки (например, в ночное время) в таких сетях напряжение часто поднимается до 240 В. Впрочем, никаких проблем для подключенной нагрузки это не несет, пользователь может лишь отметить щелчки реле, когда с сетью всё вроде бы нормально. Но реле в данном случае далеко не самый «шумный» компонент.

Скорость переключения между ступенями стабилизации и перехода на батарейное питание очень высока (менее 5 мс). Проблем при работе с устройствами, имеющими блок питания с активным PFC и поддерживающими широкий диапазон входного напряжения, зафиксировано не было.

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается звуковым сигналом умеренной громкости (50 дБА), раз в 5 с, а при исчерпании ресурса батареи — раз в секунду. Сигнализация отключается кратковременным нажатием на кнопку включения.

Время работы от батарей при средней нагрузке (175 Вт) составило 1 час 16 мин, при полной нагрузке (632 Вт) — 12 мин 30 сек. Зарядка действительно, как и обещанно в характеристиках, происходит довольно быстро: 4 часов достаточно для набора 90% емкости при экспресс-разряде максимальным током. Однако еще как минимум столько же требуется для достижения полной емкости и отключения зарядного устройства. Последнее легко отслеживается по остановке системы вентиляции. Качество выходного сигнала при разной нагрузке при работе от батарей хорошо видно на осциллограммах:

Эталонная синусоида сетевого питания (230 В)

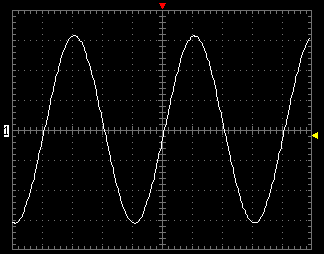

Работа от батарей (при любой нагрузке)

Комментировать просто нечего, в этом тесте результат идеальный!

Интерфейс и программное обеспечение

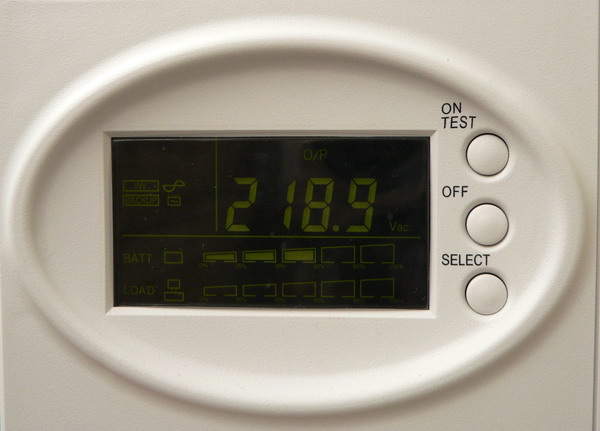

Источник снабжен ЖК-дисплеем, где пользователь может видеть режим работы, напряжение на выходе, уровень зарядки аккумулятора, потребляемую мощность и ряд других справочных параметров, переключаемых кнопкой Select.

Источник совместим со стандартом Smart Battery, уровень заряда батареи корректно определяется штатными средствами операционной системы. Для управления и мониторинга служит комплектное ПО под названием UPSMon Plus.

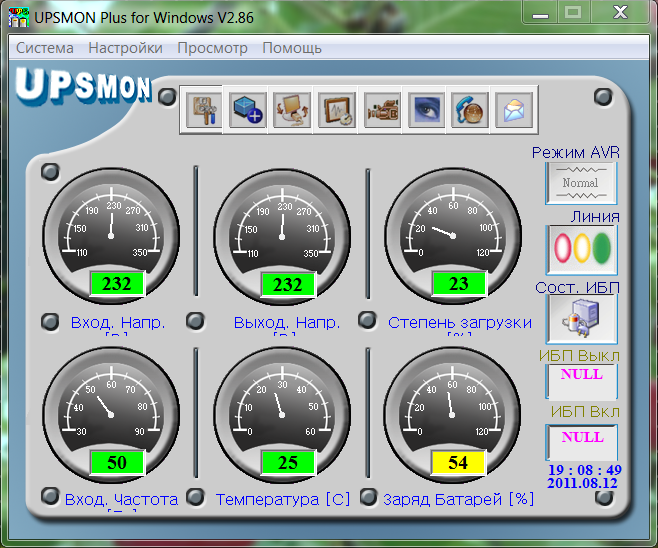

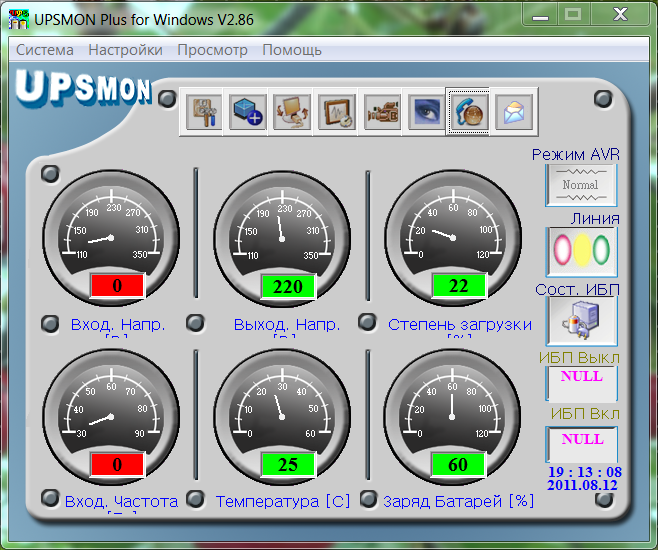

Основные параметры демонстрируются в главном окне программы в наглядной форме.

А вот так выглядит это окно после отключения напряжения. Впрочем, несмотря на графические изыски, само по себе ПО в целом реализовано серьезно, имеются возможности, которые будут востребованы в основном при коммерческом использовании: например, отправка сообщений о состоянии сети на электронную почту или мобильный телефон.

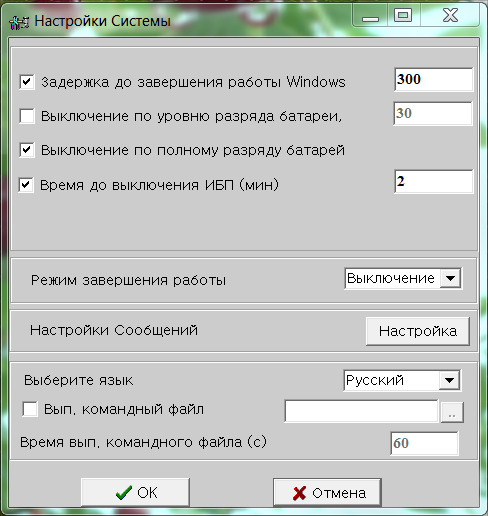

Также пользователь может определить алгоритм работы при отключении питающей сети и задать выполнение определенных действий перед отключением.

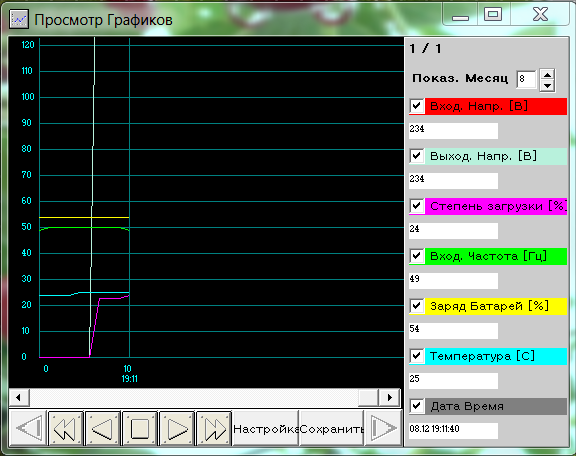

Существует функция ведения логов.

Выводы

Рассмотренный источник бесперебойного питания больше подойдет для защиты офисного оборудования (компьютеров, простой которых нежелателен, или небольшого сервера). Дома обзаводиться таким «серьезным» прибором вас может заставить лишь неудовлетворительное состояние питающей сети, для которой характерны значительные отклонения от номинала и нередки отключения.

Устанавливая этот ИБП рядом с рабочим местом, надо иметь в виду, что во время заряда батареи и автономной работы он достаточно ощутимо шумит вентиляторами. Большие габариты и вес являются прямым следствием очевидных достоинств устройства — его способности формировать качественный выходной сигнал в форме синусоиды, достаточно большого резерва емкости встроенных батарей.

Достоинства:

  • стабильная синусоида выходного напряжения
  • широкий диапазон входных напряжений без перехода на батарейное питание
  • наличие ЖК-дисплея
  • поддержка стандарта Smart Battery

Недостатки:

  • большие габариты и вес
  • шумный в режиме заряда


Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $414(5)



11 октября 2011 Г.
