Обзор сетевых фильтров MOST TANDEM


Сегодня в нашей лаборатории продукция Российской компании ООО «СЗП ЭНЕРГИЯ». Компания основана в 1999 году, основное направление деятельности — производство устройств защиты электронной техники по электропитанию.

Описание

На сайте компании Энергия доступна информация по всем четырем сериям сетевых фильтров. Серия TANDEM имеет в своем составе две модели — TRG и THV.

Производитель заявляет следующие характеристики изделий серии TANDEM:

Изделие MOST TANDEM TRG THV
Максимальная мощность 2200 Вт 2200 Вт
Поглощаемая энергия 300 Дж 440 Дж
Максимальный ток в цепи защиты 6500 А 9000 А
Защита телефонной линии нет есть
Фильтр ВЧ помех 20 Дб 60 Дб
Размеры Ш×Д×В 92×388×54 мм 92×388×54 мм
Длина сетевого шнура
2, 5 и 10 метров
2, 5 и 10 метров
Цвет корпуса Черный, Белый, Металлик Черный, Белый, Металлик
Условия работы от -5 до +50 °C от -5 до +50 °C

Оба сетевых фильтра упакованы в красивые картонные коробочки.

коробка TRG
TANDEM TRG

коробка THV
TANDEM THV

Комплект поставки включает в себя инструкцию по эксплуатации на русском языке, являющуюся также гарантийным талоном. Гарантийный срок, установленный производителем, — 2 года. Сетевой шнур несъёмный.

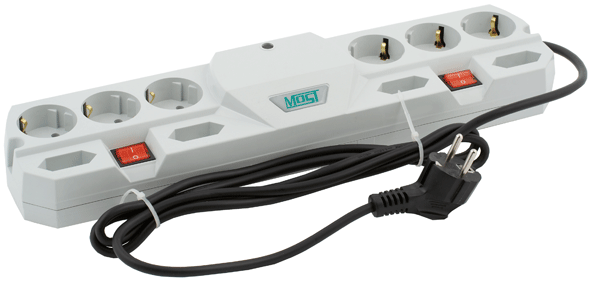

TRG

Дизайн обеих моделей одинаков, различие только в наличии у модели THV индикаторов срабатывания защиты и разъёмов RJ-11 для защиты телефонной линии.

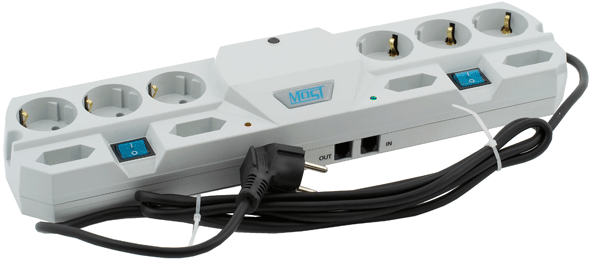

THV

Сетевые фильтры имеют возможность крепления на стену в любом положении, вывод шнура возможен справа, слева или по центру. Для установки на пол имеются небольшие ножки.

Корпуса сетевых фильтров традиционно выполнены из пластика и состоят из двух частей — верхней и нижней. Части соединены посредством пазов и десяти саморезов.

Внутреннее устройство

MOST TANDEM TRG содержит по 5 розеток по двум линиям питания. Конструкция контактов традиционна для недорогих удлинителей: две металлические полосы, между которыми вставляется вилка.

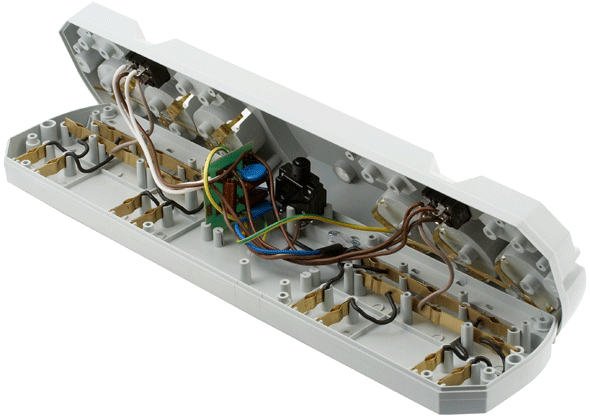

открыт TRG

Устройство модели THV аналогично, добавлена плата отключения нагрузки при превышении 250 В и платка защиты телефонной линии.

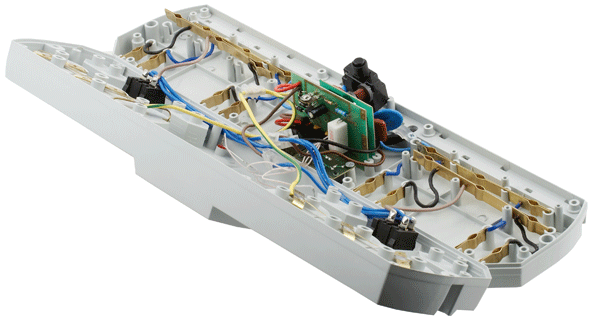

открыт THV

Оба "плеча" устройства соединены через фильтр подавления высокочастотных помех. У модели TRG фильтр выполнен по упрощенной схеме, дроссель и два конденсатора. Фильтр модели THV более совершенен, два дросселя и четыре конденсатора. Кроме того, в THV установлены более мощные варисторы.

фильтр модели TRG фильтр модели THV защита RJ-11

Модель THV имеет блок защиты телефонной линии. Защита осуществляется только для центральной пары.

Выключатели снабжены подсветкой и полностью отключают нагрузку (фазу и 0). Обе модели снабжены автоматом токовой защиты от перегрузки.

Тестирование

Для тестирования сетевых фильтров, мы подключили нагрузку 2,5 кВт с евровилкой (чайник Moulinex Lyris Fastboil, номинальной мощностью 2500 Вт). Оба фильтра проработали 30 минут с полной нагрузкой. Температура корпуса фильтра в центральной части составила 46°C, температура сетевого шнура составила весьма опасные 58°C, ощущался запах перегретой изоляции. Срабатывание автомата защиты произошло при нагрузке в 3200 Вт. Контакты вилки были теплыми, но не такими горячими как сетевой шнур. После срабатывания защиты потребовалось две минуты на остывание автомата защиты для повторного включения фильтра.

В евророзетку был вставлен трансформаторный блок питания весом в 350 грамм, при переворачивании фильтра, БП из него легко выпадал, а из розетки, в которую была ранее подключена нагрузка, он выпадал сразу. Качество и пружинящие свойства контактов невысокие. В розетках без заземления БП держался уверенно, в основном благодаря форме этой розетки.

Для проверки качества фильтрации высокочастотных помех, на вход фильтров был подан синусоидальный сигнал частотой 2 кГц. Ослабление сигнала не было зафиксировано.

Для проверки защиты от перенапряжения у модели THV мы повысили входное напряжение с 220 В до 260 В. Срабатывание защиты произошло при напряжении 252 В, время срабатывания составило менее 1 мс. После возврата напряжения к норме, потребовалось выключить и снова включить фильтр.

Вывод

Предложенные на тестирование устройства являются неплохими сетевыми фильтрами. Применение устройств оправданно как дома, так и в офисе.

Достоинства TANDEM TRG:

  • Возможность монтажа в любых положениях.
  • Наличие двух отключаемых блоков.
  • Низкая цена.

Недостатки TANDEM TRG:

  • Шнур питания недостаточного сечения.
  • Защита от перегрузки настроена на большой ток.
  • Упрощенная схема подавления помех.

Достоинства TANDEM THV:

  • Возможность монтажа в любых положениях.
  • Наличие двух отключаемых блоков.
  • Полноценная схема подавления помех.
  • Схема защиты от повышенного напряжения.
  • Возможность защиты телефонии.

Недостатки TANDEM THV:

  • Шнур питания недостаточного сечения.
  • Защита от перегрузки настроена на большой ток.

Средняя текущая цена (количество предложений) в московской рознице:

MOST TANDEM TRG $15(38)
MOST TANDEM THV $19(3)


Сетевые фильтры MOST предоставлены ООО «СЗП ЭНЕРГИЯ»
