Инвертер с функцией зарядного устройства Mobilen SP 600C


Классические источники бесперебойного питания рассчитаны в первую очередь на кратковременное резервирование, особенно когда речь идет о компактных устройствах со встроенными батареями. Емкие батареи, как правило, имеются в источниках с мощным преобразователем, синусоидальным выходным напряжением, и разумеется, солидной ценой. Но если вам нужно подключать нагрузку в пределах киловатта, не требовательную к форме питающего напряжения, однако время резервирования необходимо не 5-10 минут, а несколько часов, то такие агрегаты вы вряд ли захотите приобретать.

Поскольку чаще всего такие условия возникают в сельской местности (на даче, в загородном доме), и очень часто ограничен бывает не только бюджет, но и для сохранности, например, есть необходимость забирать домой на зиму. С этой целью хорошим вариантом является покупка мобильного инвертера, поначалу они были рассчитаны на питание бытовой техники от бортовой сети автомобиля. Но сейчас есть и устройства, совмещающие в себе и зарядное устройство для батарей, и даже автоматическое переключение нагрузки с сетевого питания на батарейное.

Соответственно, таким инвертером можно подстраховать типичную «дачную» нагрузку, выбрав аккумулятор требуемой емкости, и даже использовать в совершенно полевых условиях от автомобильного двигателя. Но универсальность обычно имеет свои «побочные эффекты», особенно если просят за нее небольшую цену. Поэтому мы решили протестировать одно из таких устройств под маркой Mobilen.

Описание

В линейку входят модели с мощностью от 600 до 5000 Вт, мы протестировали младшую 600С (индекс C и означает возможность подключить к сети 220 В и использовать как зарядное устройство с автомтаическим переключением нагрузки в режим батарейного питания при исчезновении напряжения во внешней сети).

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
230 В (±5%), 50 Гц
Выходное (при работе от батарей) напряжение, частота
230 В, 50 Гц
Автоматический регулятор напряжения
нет
Выходная мощность (заявленная)
600 Вт (1500 Вт — пиковая )
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
приобретается отдельно, в расчете на зарядный ток до 10 A
Время перезарядки батареи
зависит от выбранной батареи
Индикация
заряд батареи, подключение нагрузки
Звуковая сигнализация
низкий уровень заряда батареи, перегрев, перегрузка
Самодиагностика
нет
Фильтрация импульсных помех
нет
Защита от перегрузки
плавкий предохранитель на 3 A
Выходные разъемы
1 евророзетка
Защита линий передачи данных
нет
Интерфейс
нет
Размеры (Ш×Д×В)
280×173×65 мм
Вес
2,8 кг
Шум
нет данных
КПД
85—90%
Описание на сайте производителя
http://www.mobilen.ru/catalog/preobr/SP600C_/

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • два плавких запасных предохранителя
  • сетевой кабель
  • два кабеля с аккумуляторными зажимами

Гарантийный срок эксплуатации: 1 год

Внешний вид

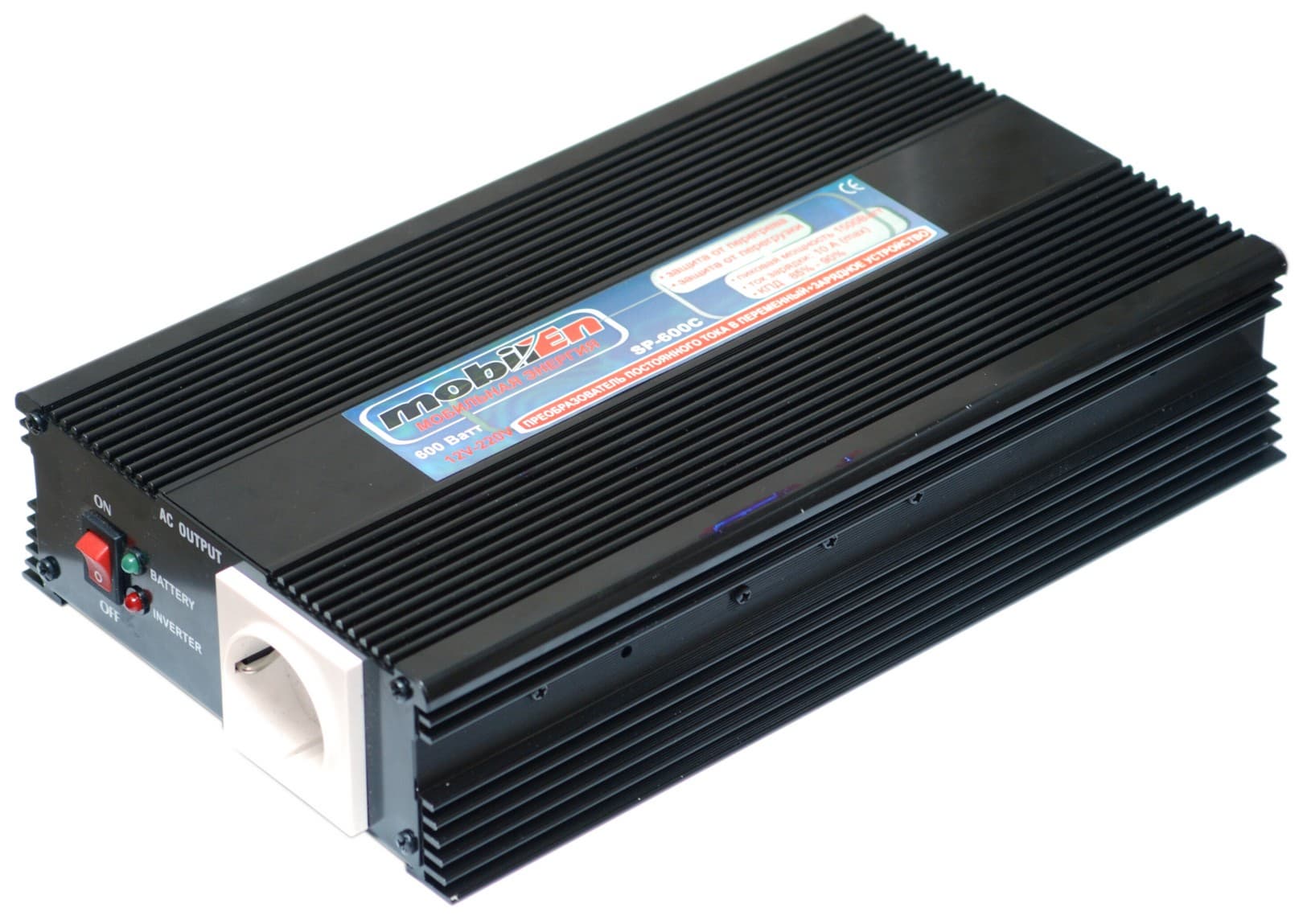

Металлический корпус кожуха служит также радиатором для отвода тепла от компонентов преобразователя. Высота устройства минимальная, если используется дома, может быть удобно приобрести электротехнический шкаф подходящего размера, где поставить вместе с аккумулятором.

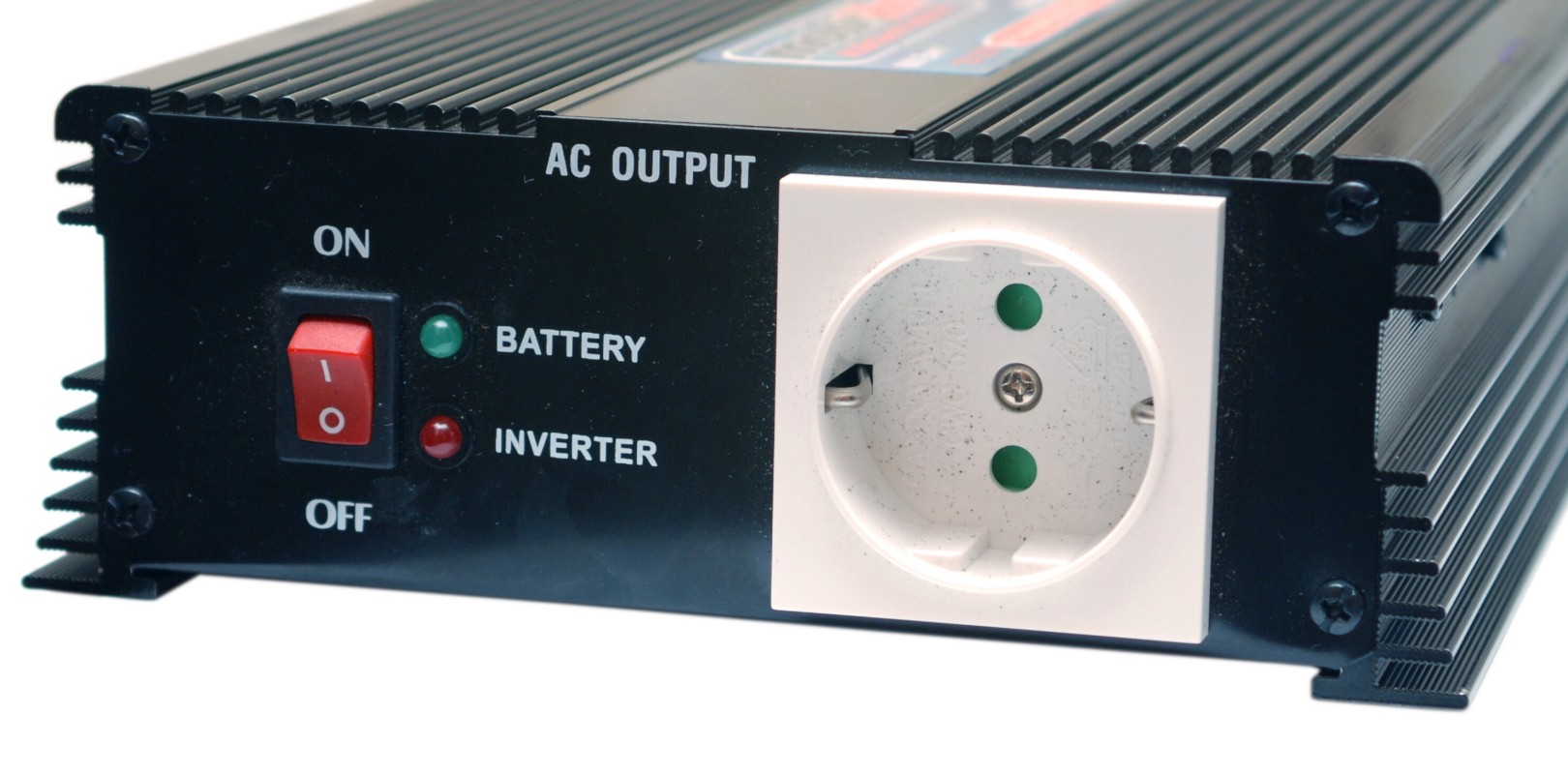

Для подключения нагрузки используется стандартная евровилка, есть возможность отключить нагрузку, оставив при этом заряжаться аккумулятор, с помощью тумблера.

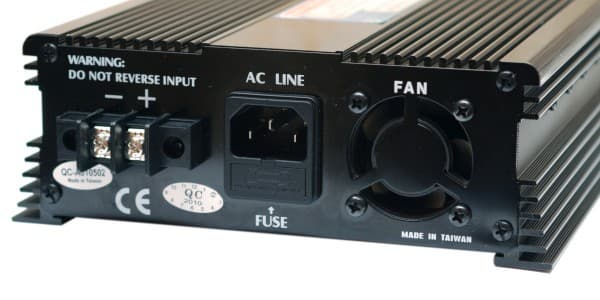

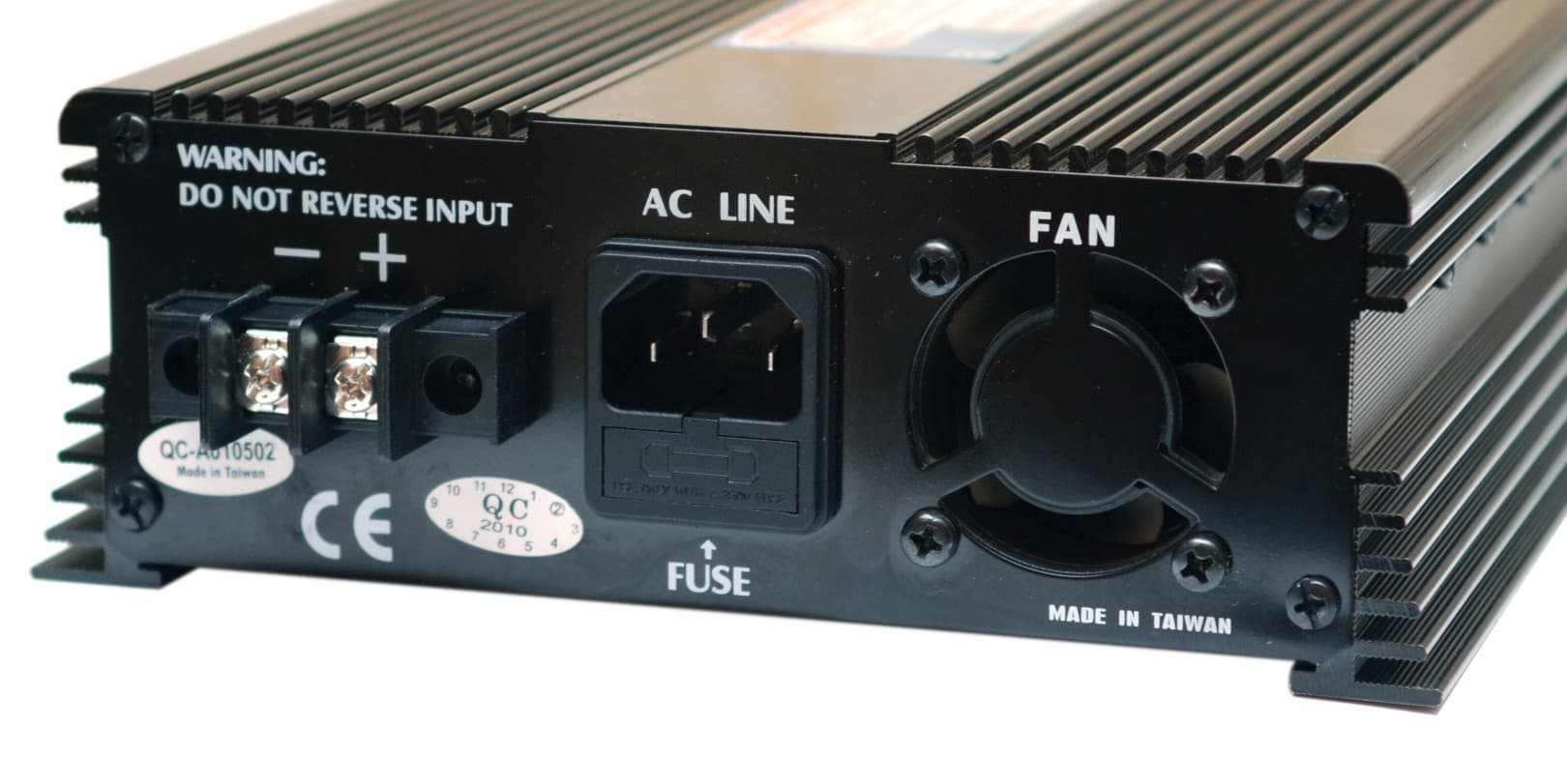

На задней панели: клеммы для подключения аккумулятора, вход сетевого питания с плавким предохранителем и 40-миллиметровый вентилятор.

Внутреннее устройство

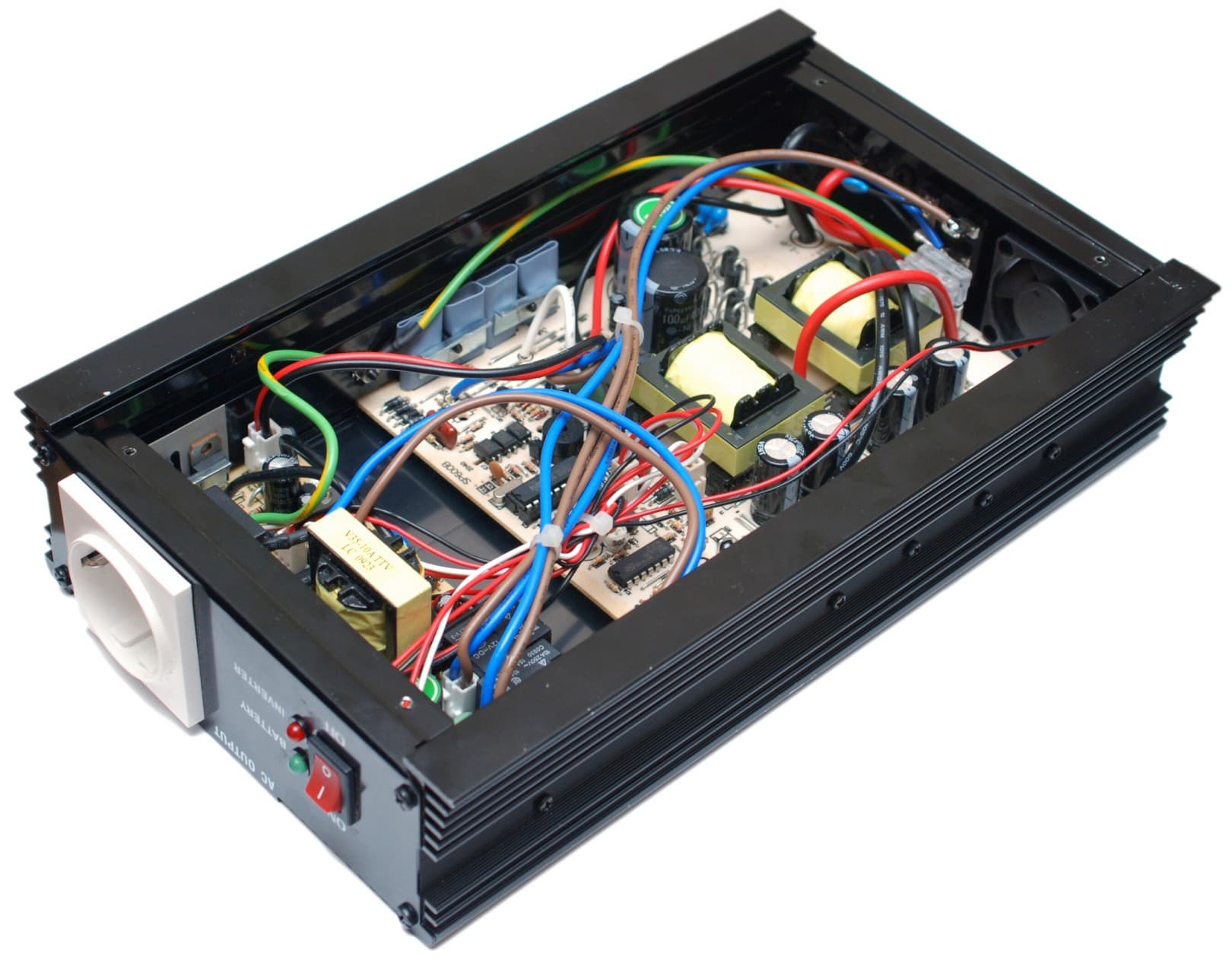

внутреннее устройство Mobilen SP 600C

С точки зрения конструкции особых претензий нет, реле выбраны с запасом, рассчитаны на ток до 10 А, трансформаторы также выбраны с запасом, чтобы обеспечить заявленное превышение потребляемой мощности. Эта возможность очень важна, поскольку от такого источника может быть запитан электроинструмент, насосное оборудование и т.п., а пусковые токи электродвигателей часто в несколько раз превышают номинал.

Единственным слабым местом оказался вентилятор, примерно через полгода работы начал тархтеть при холодном пуске, а затем и постоянно. Притом, что он и сам по себе довольно шумный, как большинство 40-мм моделей. Замена на Scythe Mini Kaze Ultra положительно сказалась на общем уровне шума. Однако все равно ставить такое устройство в жилой комнате я бы не рекомендовал, поскольку для теплоотвода используется поверхность корпуса, на нее передаются и усиливаются высокочастотные шумы от компонентов преобразователя. Соответственно даже при выключенном вентиляторе, уровень шума не опускается ниже 39 дБА, притом что спектр шума достаточно назойливый.

Батарея

В качестве батареи может быть использована любая, в том числе автомобильная, поскольку данное устройство не допускает глубокого разряда (нагрузка отключается при снижении напряжения на батарее до 10 В). Тем не менее, для использования в помещении, необходимо использовать батареи, выделяющие минимум продуктов разложения электролита.

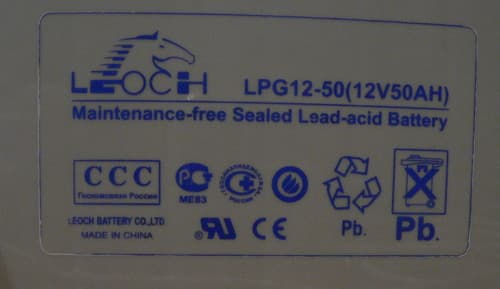

В нашем случае использовался недорогой гелевый аккумулятор китайского производителя Leoch из серии LPG емкостью 50 А•ч. Максимальный зарядный ток для такой батареи равен 15 А, а рекомендуемый 5 А, так что она вполне соответствует параметрам зарядного устройства.

Тестирование

Работа от электросети

Устройство пропускает сетевое напряжение на выход в широких пределах: при снижении напряжения переключение на батареи соответствовало уровню 100 В, но если плавно повышать напряжение с нуля, порог включения нагрузки оказывается еще ниже. Верхний предел, очевидно превышает 250 В.

Соответственно, устройство не способно не только выполнять функции стабилизатора, но и не сможет защитить нагрузку от аварийно завышенного или аномально низкого напряжения. В руководстве пользователя, впрочем, на этот счет честно отмечено, что в нестабильных сетях и само устройство может пострадать. Поэтому с формальной точки зрения если рассматривать его как источник бесперебойного питания, работающий автономно «без присмотра», стабилизатор или устройство защиты предусмотреть необходимо.

Работа от батареи

При отключении сетевого питания, скорость переключения составляет 16 мс. При этом никакой сигнализации не включается, работа от батарей для этого устройства считается штатным режимом. И это очень радует, в случае, если подключен какой-нибудь циркуляционный насос, и вам вовсе не надо знать, что «электричество кончилось», а нужно, чтобы подключенная нагрузка продолжала работать в своем режиме. Прерывистый звуковой сигнал подается лишь когда напряжение на батарее достигнет 10,5 В, а при падении до 10 В, нагрузка отключится.

Время работы от батареи, естественно, зависит от выбранного аккумулятора, степени его износа, и мощности нагрузки, питаемой в автономном режиме.

Для ориентировки отмечу, что использовавшегося в данном случае аккумулятора хватает, чтобы 4-5 раз подкачать воду в гидроаккумулятор (около 3 мин работы 500-ваттного насоса, затем перерыв в несколько часов). При старте асинхронного двигателя устройство издает предупредительный сигнал, но перегрузку выдерживает, как обещано. Качество выходного сигнала при разной нагрузке, при работе от батарей, хорошо видно на осциллограммах:

форма сигнала ИБП  Mobilen SP 600C без нагрузки
Эталонная синусоида сетевого питания (230 В)

форма сигнала ИБП  Mobilen SP 600C без нагрузки

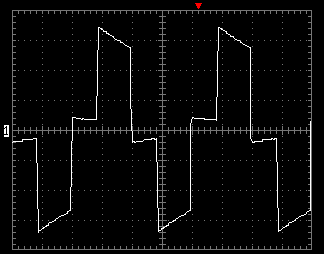

Работа от батарей без нагрузки

форма сигнала ИБП  Mobilen SP 600C при работе на нагрузку 59 Вт

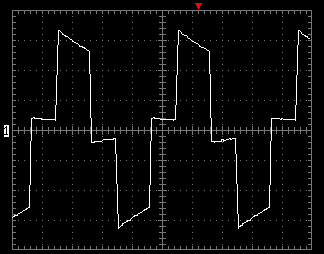

Работа на нагрузку 59 Вт

форма сигнала ИБП  Mobilen SP 600C при работе на нагрузку 500 Вт

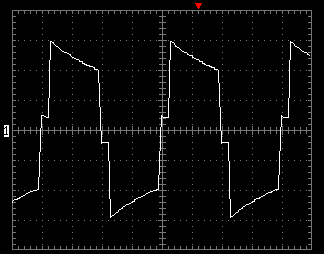

Работа на нагрузку 500 Вт

форма сигнала ИБП  Mobilen SP 600C при работе на нагрузку 559 Вт

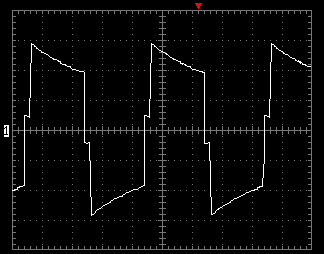

Работа на нагрузку 559 Вт

При работе с нагрузкой, близкой к максимальной, псевдосинусоида фактически превращается в трапецию. Впрочем, для устройств, не требующих «синуса», конкретная форма аппроксимации значения не имеет. Тем более, говоря о резервном питании, хотя бы и длительном, надо помнить, что оно все равно несопоставимо по длительности с режимом нормальной эксплуатации, поэтому само по себе едва ли может стать источником неисправности.

Другое дело, что, например, электроподжиг в системе отопления может быть конструктивно рассчитан так, что при питании от псевдосинусоиды не работает вовсе. И тут, как говорится, деваться некуда. Для циркуляционных насосов в той же системе отопления также рекомендуется синусоидальное напряжение, хотя это уже скорее перестраховка. Ну а все остальное домашнее электрооборудование, включая любую электронику, вполне приемлемо работают от псевдосинусоидального напряжения.

Несколько больше огорчил тот факт, что выходное напряжение заметно проседает по мере расходования энергии батареи (то есть непосредственно зависит от напряжения на ее выходах). С первоначальных 230 В к моменту отключения нагрузке пришлось довольствоваться 180 вольтами.

А вот к работе зарядного устройства никаких замечаний не возникло, если сразу же после «посадки» батареи, поставить ее на заряд, стартовый зарядный ток составляет 8—10 А и через 4 часа она получает около 80% емкости. Но сам заряд продолжается до суток, при этом вне зависимости от окружающей температуры, работает вентилятор. Аналогичная ситуация и при частичном разряде. Например, разряд в течении двух часов 60-ваттной лампочкой привел к снижению напряжения на аккумуляторе с 12,9 до 11,9 В, в начале заряда ток составил 4,7 А, через 2 часа опустился до 2,3 А, а отключилось зарядное устройство лишь через 6 часов.

К слову о режиме охлаждения: при работе инвертера, вентилятор вполне может и не вращаться, если нагрузка незначительна и окружающая температура в пределах 20 градусов. Если же в помещении или на улице под 30 градусов, вентилятор периодически включается даже при отсутствии нагрузки и необходимости заряжать аккумулятор.

Устройство снабжено защитой от перегрева, если корпус нагрелся выше 60 °C. Но оно приводит не к выключению, а снижению выходного напряжения, что выглядит достаточно сомнительным вариантом.

Выводы

Назвать рассмотренное устройство полноценным заменителем источника бесперебойного питания нельзя. Впрочем, производитель и не делает громких заявлений на этот счет, а наоборот в инструкции всячески предупреждает об ограничениях, в частности, рекомендует использовать стабилизатор напряжения и выбрать модель с 20% запасом по максимальной мощности, особенно если подключается нагрузка вроде люминесцентных ламп со значительной реактивной составляющей. Хотя заявленный максимум устройство держит исправно и располагает запасом для того чтобы выдержать пусковые токи.

Достоинства:

  • запас по мощности на случай кратковременной перегрузки
  • компактный (узкий) корпус и малый вес
  • естественная масштабируемость по времени резервирования (аккумулятор приобретается отдельно)

Недостатки:

  • проседание выходного напряжения по мере исчерпания запаса в батарее
  • шумная система охлаждения
