Обзор сетевых фильтров серии MGE Protection


В нашей лаборатории настал черёд тестирования устройств, весьма спорных в плане полезности, но чрезвычайно популярных, особенно у людей, покупающих новый готовый компьютер. Итак, перед вами первая статья о сетевых фильтрах.

Бытует мнение, о необходимости включать компьютер через "что-то". Кроме того, физически современная компьютерная система требует 4-6 розеток для подключения, электрическая разводка в типовой комнате обычно имеет 2-6 розеток в разных местах комнаты, типично по одной или две в блоке. В итоге, применение "удлинителя" практически неизбежно.

Какими качествами, с нашей точки зрения, должен обладать идеальный сетевой фильтр? Во-первых, он должен иметь качественные розетки, с возможностью включения «евровилок», плоских вилок для маломощной аппаратуры и блоков питания. При этом расположение контактов не должно мешать включению и выключению устройств из розеток. Во-вторых, он должен иметь выключатель, позволяющий одним движением обесточить нагрузку. В-третьих, он должен иметь электронную многоразовую защиту по току и напряжению. В-четвертых, иметь возможность напольной и настенной установки. В самую последнюю очередь нужна защита от высокочастотных помех. Целесообразность различных защит в подобных устройствах невысока, компьютерное оборудование надо защищать с помощью ИБП, но посскольку удлинителя не избежать… Встречайте героев сегодняшнего дня — MGE Protection SP6 и MGE Protection Box 5.

Французская компания MGE считает себя мировым лидером в «производстве и поставках систем обеспечения качественного электропитания», по информации на сайте, имеет «37 представительств в более чем 100 странах мира» — нам очень интересно, как им это удалось… Производство размещено в США, Азии и Европе. В компании работает более 3000 сотрудников.

Описание

На сайте компании MGE доступна информация только о серии Protection Box. Более "бюджетная" серия SP не представлена.

Производитель заявляет следующие характеристики изделия:

Изделие MGE Protection
SP6
BOX 5
Максимальная мощность
3680 Вт
2500 Вт
Поглощаемая энергия
450 Дж
1110 Дж
Время срабатывания защиты
менее 1 нс
менее 1 нс
Максимальный ток в цепи защиты
13500 А

2500 А при 6,6 киловольтах
8000 А при 1,5 киловольтах

Фильтр ВЧ помех
нет
52 Дб от 100 КГц до 100 МГц
Размеры Ш×Д×В
60×380×45 мм
120×250×65 мм
Вес
900 г
960 г
Условия работы
от -15 до +70°C
от -15 до +70°C

Оба сетевых фильтра упакованы в красивые картонные коробочки.

Protection Box 5 и Protection SP6

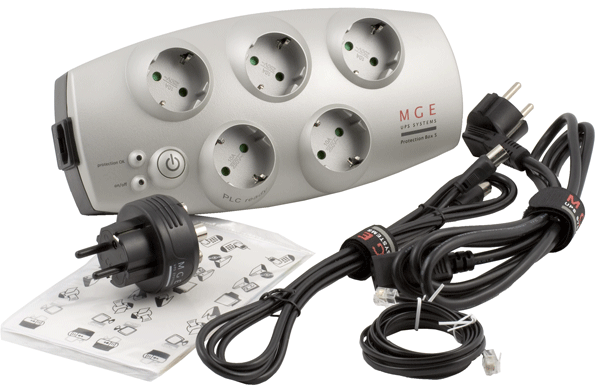

Комплект поставки включает в себя:

  • инструкция по эксплуатации на 11 языках, включая русский
  • гарантийный талон-страховка на французском и английском языках*
  • лист кабельных маркеров
  • кабельные фиксаторы — 2шт
  • кабель для подключения TV**
  • кабель RJ-45**
  • модуль защиты TV и AUDIO**
  • сетевой шнур**

* — Производитель гарантирует 2 года гарантии на свои изделия, включая замену вышедших из строя модулей защиты. Для Норвегии и стран Евросоюза действует страховка подключенного оборудования на сумму 20000 Евро для модели SP6 и 25000 Евро для модели Box 5.
** — Для модели Box 5, сетевой шнур модели SP6 несъемный.

Качество комплектации можно оценить как хорошее.

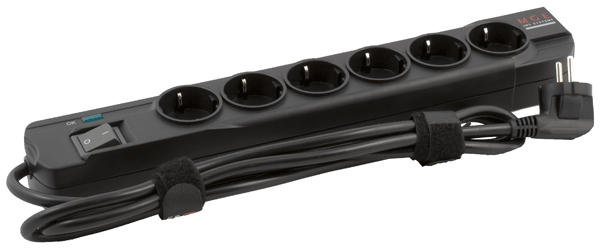

Дизайн модели SP6 «классический» параллелепипед, предназначен для горизонтального подвеса на стену, возможна эксплуатация и на полу

Дизайн Box 5 более элегантен: серебристо-чёрный корпус, расположение розеток в шахматном порядке. Установка Box 5 возможна на стену во всех четырех положениях, для установки на пол имеются небольшие ножки. В обеих моделях вставленные евровилки друг другу не мешают, а блоки питания можно устанавливать только через одну евровилку, всего до трех штук.

Корпуса сетевых фильтров традиционно выполнены из пластика и состоят из двух частей — верхней и нижней. Части соединены посредством пазов и саморезов.

Внутреннее устройство

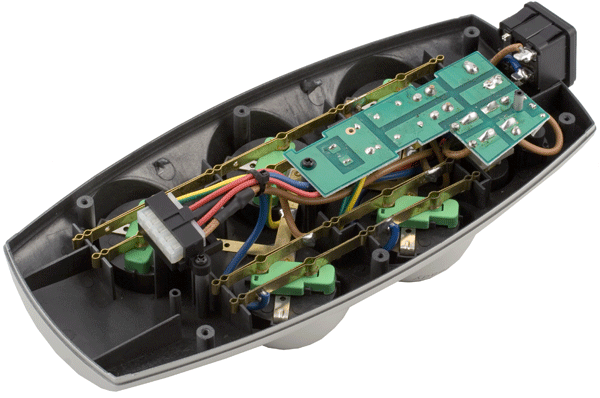

MGE Protection Box 5 содержит 5 розеток по двум линиям питания. Конструкция контактов традиционна для недорогих удлинителей, две металлические полосы, между которыми вставляется вилка. Две розетки соединены напрямую, остальные три — через фильтр подавления высокочастотных помех. Фильтр выполнен по упрощенной схеме, дроссель и конденсатор. На всех розетках реализована защита от детей, втыкать оба контакта вилки надо одновременно. Выключатель и фильтр собраны на печатной плате, варисторы защиты вынесены в сменный блок. Во входном разъеме установлен предохранитель на 10 А. Запасного предохранителя в комплекте нет.

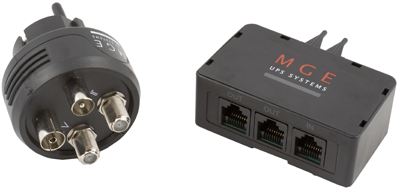

Защита компьютерной сети, телефонии и телевизионной аппаратуры реализована в сменных блоках. Для разборки блоков требуется специальный инструмент, у нас его нет, и вскрывать их мы не стали. Заметим, что блок антенной защиты автономен и может использоваться отдельно от сетевого фильтра.

MGE Protection SP6 содержит одну линию питания на 6 розеток. Контакты имеют более совершенную конструкцию, с пружинящими ламелями.

Электроника фильтра собрана на печатной плате, защита от перенапряжения выполнена на трёх варисторах, от импульсных и высокочастотных помех защищают три конденсатора.

Тестирование

Для тестирования сетевых фильтров мы подключили нагрузку 2,5кВт с евровилкой (чайник Moulinex Lyris Fastboil, номинальной мощностью 2500 Вт). Оба фильтра проработали 30 минут с полной нагрузкой. Температура корпуса фильтра не повысилась. Контакты вилки были теплыми, сетевой шнур тоже немного нагрелся. После этого в эту розетку был вставлен трансформаторный блок питания весом в 350 грамм, при переворачивании фильтра БП не выпал из него, что говорит о хороших пружинящих свойствах контактов. Для проверки качества фильтрации высокочастотных помех, на вход фильтров был подан синусоидальный сигнал частотой 2 КГц. Ослабление сигнала не было зафиксировано. Для проверки защиты от перенапряжения мы повысили входное напряжение с 220 В до 260 В. Срабатывания защиты не произошло.

Вывод

Предложенные на тестирование устройства являются в целом добротными удлинителями. Заявленные производителем «защиты» вплоть до 30000 А не стоит воспринимать всерьез. Хотя при некоторых условиях фильтры могут защитить подключенное оборудование, к сожалению, ценой потери работоспособности.

Достоинства Box 5:

  • Возможность монтажа в любых положениях.
  • Наличие двух розеток PLC Ready.
  • Отсоединяемый кабель питания.
  • Возможность защиты телеантенны, телефонии и компьютерной сети.
  • Сменный блок защиты заменяемый по гарантии.
Недостатки Box 5:
  • Излишний функционал в виде защиты телеантенны и компьютерной сети.
  • Одноразовый плавкий предохранитель на входе.
Достоинства SP6:
  • 6 розеток, суммарная мощность 3680 Вт.
  • Более совершенная конструкция контактов.
  • Более низкая цена.
  • Наличие двух розеток PLC Ready.
  • Отсоединяемый кабель питания.
  • Возможность защиты телеантенны, телефонии и компьютерной сети.
Недостатки SP6:
  • Упрощенный фильтр от помех.
  • Нет защиты по току на входе.

Средняя текущая цена (количество предложений) в московской рознице:

MGE Protection SP6 Н/Д(0)
MGE Protection Box 5 Н/Д(0)


Сетевые фильтры MGE Protection предоставлены российским представительством MGE UPS SYSTEMS
