Источник бесперебойного питания Eaton 5P 1150i


Пользователи цифровой техники, казалось бы, уже должны привыкнуть к ее малотребовательности по отношению к характеристикам питания (широкий диапазон входных напряжений, при которых сохраняется работоспособность, способность работать на апроксимированной синусоиде и т. д.). Тем не менее, есть ряд применений, когда качественная синусоида объективно нужна. Например, для питания аналоговой техники, ответственных компонентов систем типа «умный дом», медицинского оборудования и т. д.

Исторически большинство ИБП, рассчитанных на защиту особо ответственного оборудования, располагали схемами двойного преобразования (online UPS), но сейчас все чаще встречаются компромиссные варианты. В них синусоидальная форма выходного напряжения при работе от батареи сочетается со схемами повышающего и понижающего трансформатора, позволяющими работать напрямую от сети в достаточно широком диапазоне напряжений. Такие схемы более экономичны, отличаются длительным сроком службы батарей и демократичной ценой. В этом обзоре мы рассмотрим именно такое устройство.

Видеообзор

Для начала предлагаем посмотреть наш видеообзор ИБП Eaton 5P 1150i:

Наш видеообзор ИБП Eaton 5P 1150i можно также посмотреть на filmdepo.ru

Описание

У нас на тестировании побывала модель Eaton 5P 1150i мощностью (1150 В·А). В линейке также имеются версии с мощностью от 650 до 1550 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
160 (150 по выбору пользователя) — 294 В, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота
230 В +6/−10%
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
1150 В·А (770 Вт)
Выходная мощность (активная, протестированная)
810 Вт
Форма выходного сигнала при работе от батарей
синусоида
Время автономной работы от батареи для стандартного ПК
7-12 минут
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
2×8,5 А·ч — необслуживаемая герметичная свинцово-кислотная батарея
Время перезарядки батареи
5-8 часов
Индикация
ЖК-экран, отображается уровень заряда батареи, степень загрузки (в процентах от максимальной), входное и выходное напряжение, потребляемая мощность и множество других параметров и настроек
Звуковая сигнализация
отключается кнопкой на корпусе; режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении и по команде из ПО
Фильтрация импульсных помех
нет
Защита от перегрузки
Плавкий предохранитель
Выходные разъемы
8 розеток IEC C13
Защита линий передачи данных
нет
Интерфейс
USB, RS232, клеммный блок для дистанционного управления, слот сетевой карты
Размеры (В×Ш×Г)
230×150×345 мм
Вес
11,1 кг
Шум (заявленный)
менее 40 дБ
Условия работы
температура от 0 до +35 °C
Описание на сайте производителя
Eaton 5P 1150i
Средняя цена (price.ru)
$430(30)
Средняя цена (Я.Маркет)
T-10442770
Розничные предложения (Я.Маркет)
L-10442770-10

Комплектация и гарантия

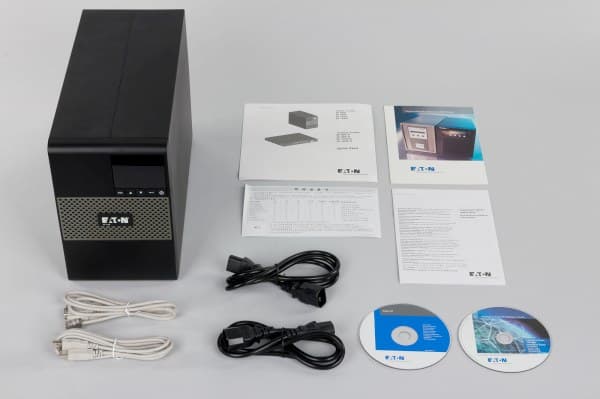

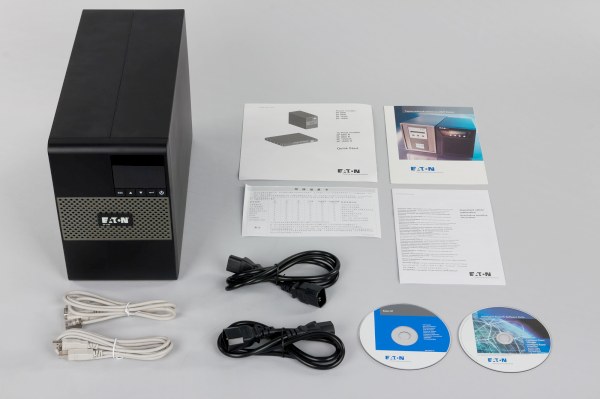

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон
  • 2 кабеля для подключения нагрузки
  • 2 интерфейсных кабеля USB и RS-232
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 3 года (2 года — на АКБ)

Внешний вид

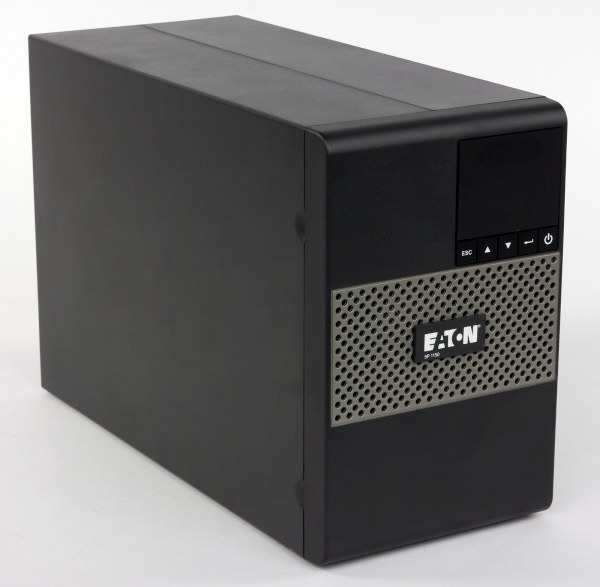

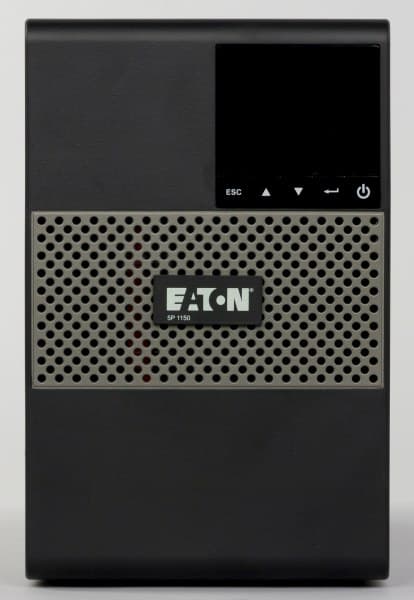

ИБП имеет классическую «башенную» компоновку и внушительные габариты. На передней панели находятся кнопка включения устройства, кнопки навигации по экранному меню и собственно ЖК-экран. Интересная деталь: фирменный шильдик может поворачиваться на 90 градусов (на случай размещения устройства «на боку»).

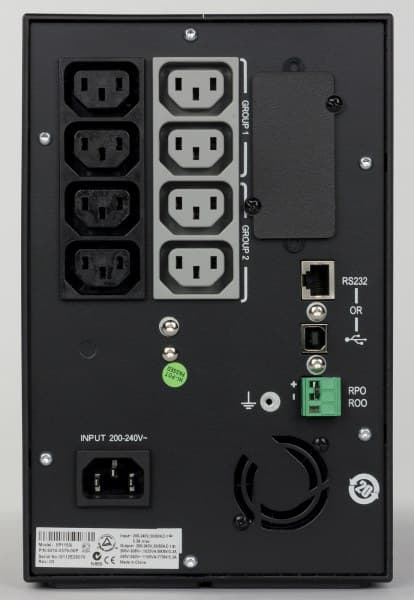

На задней панели имеется 8 розеток «компьютерного формата», интерфейсы USB и RS232, слот для установки сетевой карты и контакты для подключения внешнего управления (дистанционно можно отключить питание, подключить или отключить нагрузку).

Внутреннее устройство

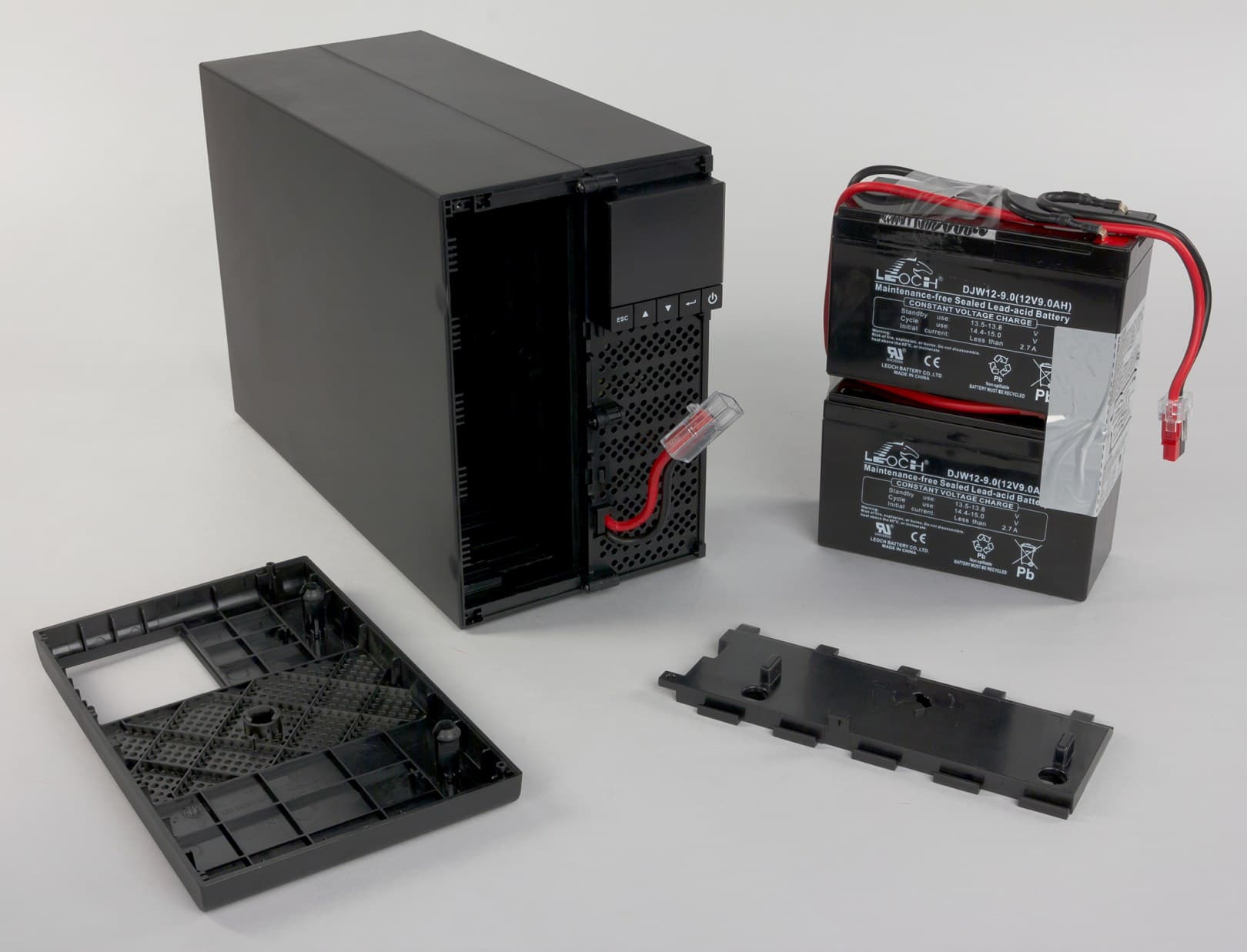

После снятия передней панели мы получаем легкий доступ к аккумуляторным батареям. Замена их возможна в «горячем режиме» — разумеется, в том случае, если внешнее питание в момент переключения на новый комплект батарей не пропадет.

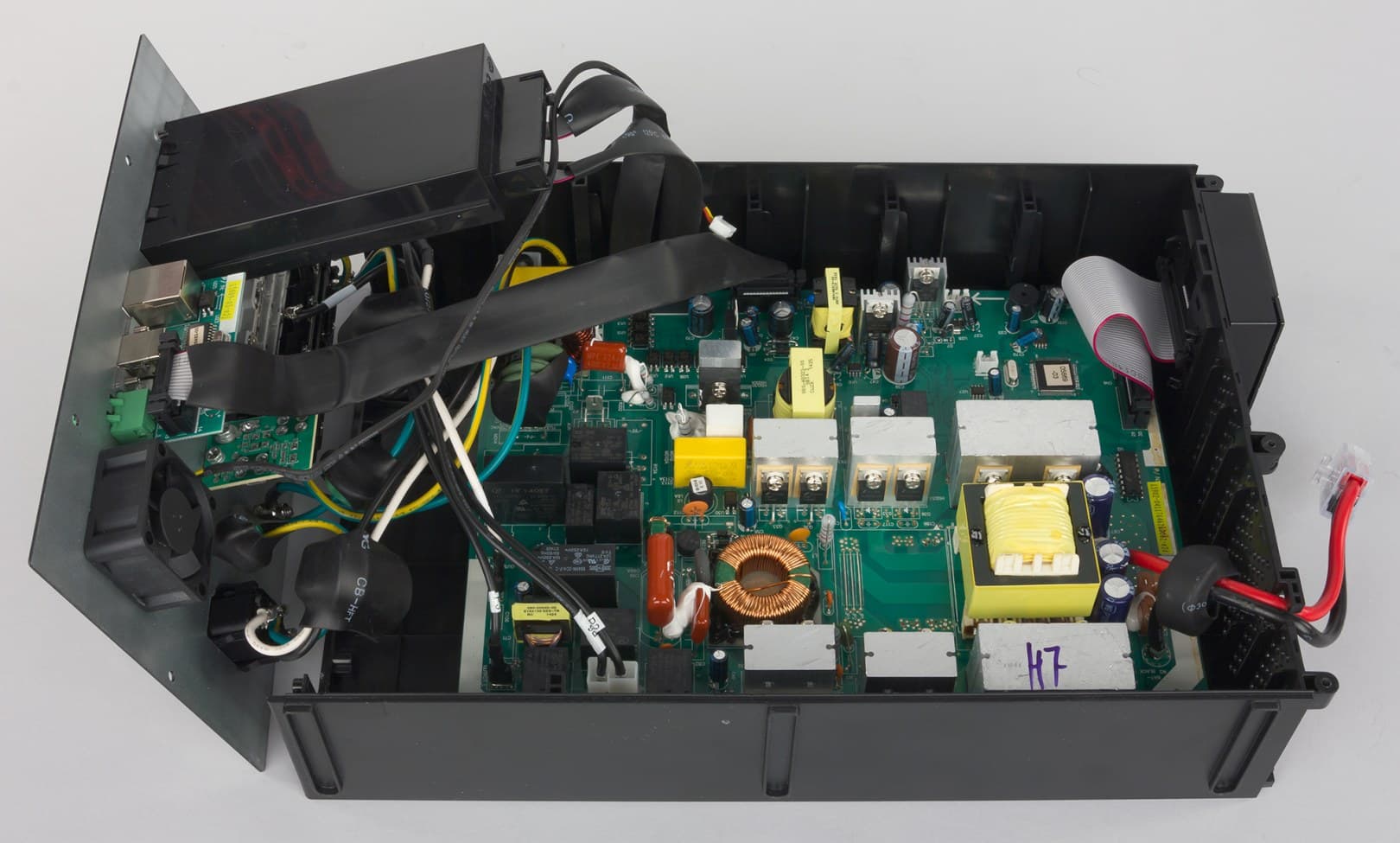

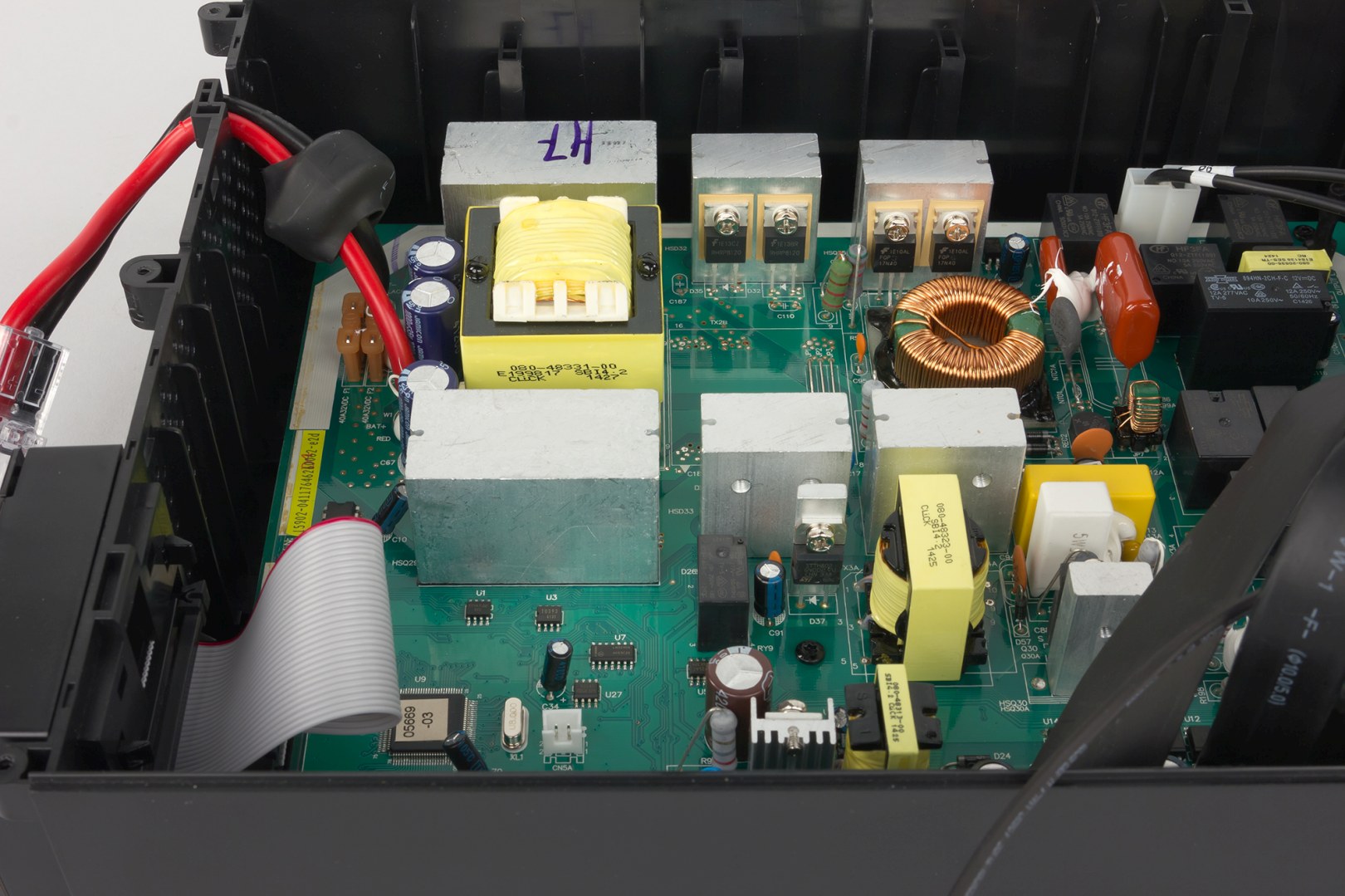

Внутреннее устройство ИБП отличается достаточно плотной компоновкой, а чтобы компоненты в этом пространстве не перегрелись, используется принудительная вентиляция. И, пожалуй, именно постоянная работа маленького вентилятора является единственным источником негативных впечатлений, оставшихся за время «общения» с данным устройством.

Вентилятор работает постоянно после подключения самого ИБП к розетке и имеет две скорости. На минимальных оборотах он работает при питании нагрузки напрямую от сети, а на максимальных — во время питания нагрузки от батарей и их зарядки. Если вы думаете, что можете выключить ИБП кнопкой на передней панели после того, как выключите компьютер, и вентилятор остановится, не обольщайтесь. Он будет продолжать крутиться и издавать шум в районе 40 дБА (при измерении сверху в полуметре от ИБП). На второй скорости, при аналогичных условиях измерения, шум составляет около 50 дБА. Таким образом, можно сделать вывод, что устройство явно не для домашнего применения.

Греющиеся компоненты внутри ИБП оснащены достаточно массивными тепловыми аккумуляторами, и остается только догадываться, почему разработчики запрограммировали столь активный режим охлаждения даже на случаи, когда нагрузка питается напрямую из внешней сети или вовсе отключена.

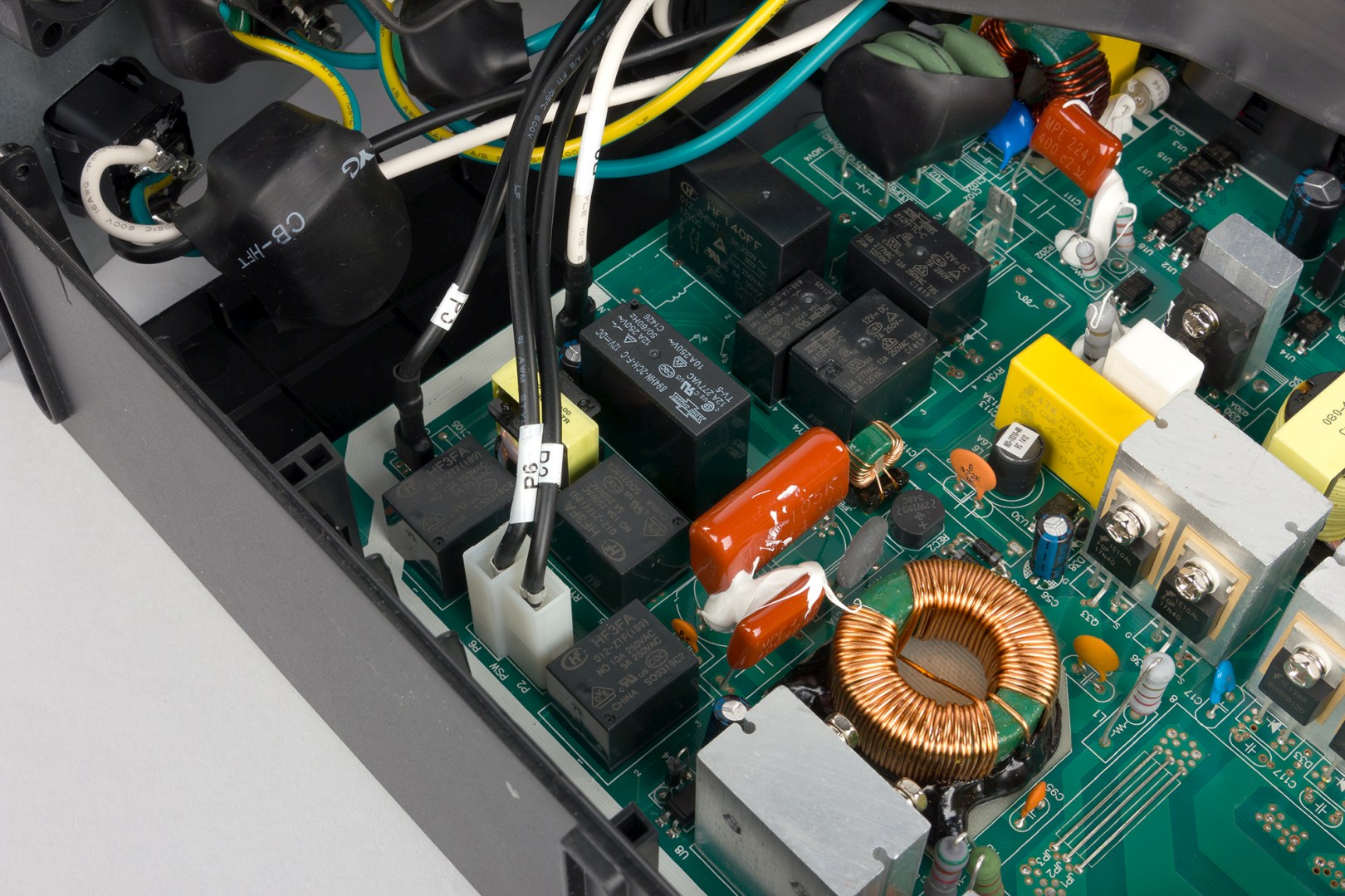

Преобразователь построен на транзисторах FQP17N40 Fairchild Semiconductor, переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 12 А.

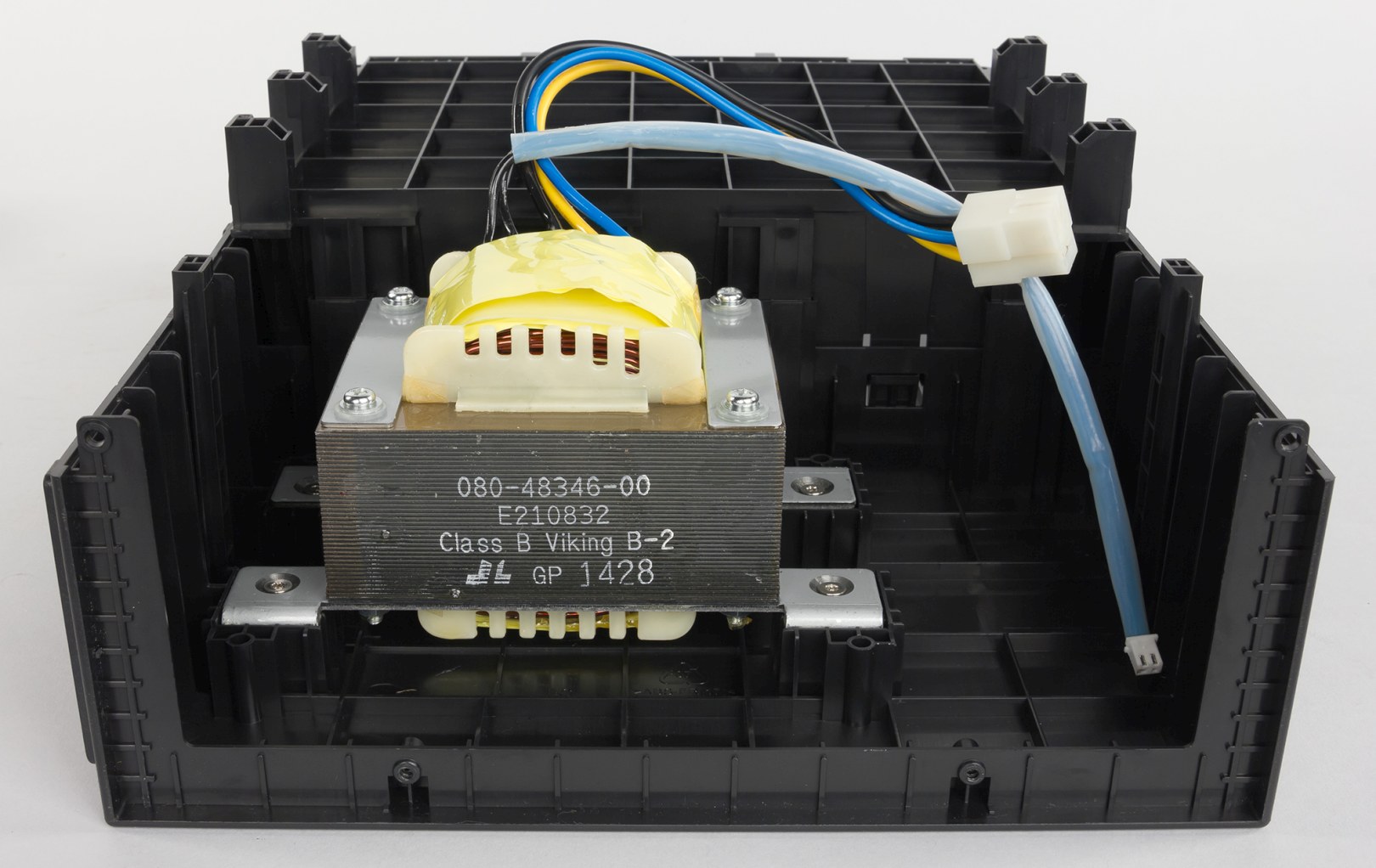

С отклонением входного напряжения призван бороться двухступенчатый AVR (одна обмотка — на повышение, вторая — на понижение).

Батарея

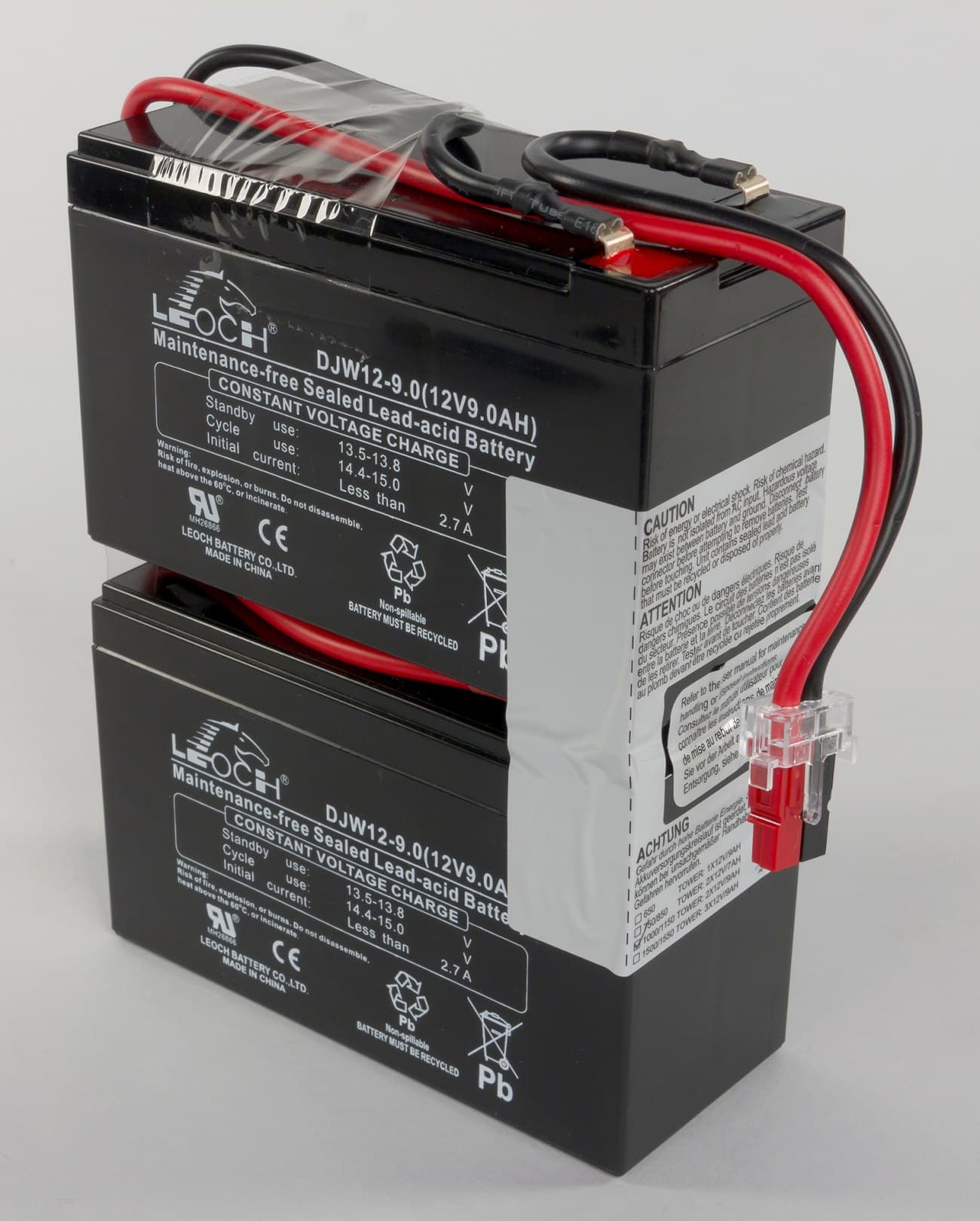

Автономный запас энергии несут две батареи Leoch DJW12-9,0 номинальной емкостью 8,5 А·ч.

Тестирование

Работа от электросети

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—264 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной активной нагрузке около 100 Вт. Поскольку ИБП позволяет выбирать между стандартным и расширенным режимом переключения (в последнем случае расширяется диапазон допустимого входного напряжения без перехода на батареи), мы провели тестирование в этих двух режимах.

Стандартный режим:

Входное напряжение (при повышении от 0 до 264 В) Выходное напряжение Режим работы
<167 В 228 В от батареи
167—193 В 195—223 В повышение (AVR)
194—264 В 194—264 В напрямую от сети

Входное напряжение (при понижении от 264 до 0 В) Выходное напряжение Режим работы
264—185 В 264—185 В напрямую от сети
184—161 В 216—187 В повышение (AVR)
<161 В 228 В от батареи

Расширенный режим:

Входное напряжение (при повышении от 0 до 264 В) Выходное напряжение Режим работы
<156 В 228 В от батареи
157—193 В 183—220 В повышение (AVR)
194—263 В 194—263 В напрямую от сети
264 В 225 В понижение (AVR)

Входное напряжение (при понижении от 264 до 0 В) Выходное напряжение Режим работы
264—255 В 225—219 В понижение (AVR)
254—186 В 254—186 В напрямую от сети
185—151 В 213—176 В повышение (AVR)
<151 В 228 В от батареи

Примечательно, что в стандартном режиме работы устройство так и не перешло на понижающую ступень трансформатора, и мы обнаружили ее существование лишь в расширенном режиме. Пожалуй, стоило бы сделать порог переключения на понижающую ступень чуть ниже, чтобы выходное напряжение не превышало заявленных 230 В + 10%.

Скорость переключения между ступенями стабилизации и перехода на батарейное питание очень высока (в пределах 5 мс).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается умеренно громким звуковым сигналом (52 дБА) раз в 8 с, при исчерпании запаса батареи — раз в 3 с. Сигнализация отключается кнопкой Esc на передней панели.

Время работы от батарей при нагрузке 801 Вт (100% нагрузки — по данным собственного мониторинга ИБП) составило 3 минуты 20 секунд, со 2-й минуты устройство уже начало сигнализировать о критическом разряде. При подключении нагрузки 100 Вт устройство продержалось 54 минуты, а сигнализация критического уровня заряда включилась, когда на таймере было 37 минут. Измерения проводились в 5 циклах заряда-разряда, выше приведен усредненный результат.

Зарядка батареи занимает 5-8 часов в зависимости от режима разряда.

Качество выходного сигнала в разных режимах приведено на осциллограммах:

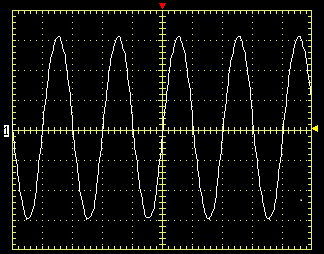

Эталонная синусоида сетевого питания (230 В)

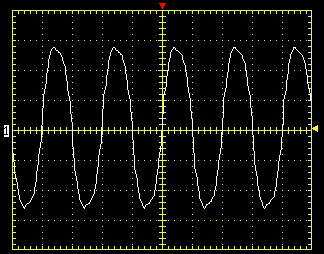

Работа в режиме AVR

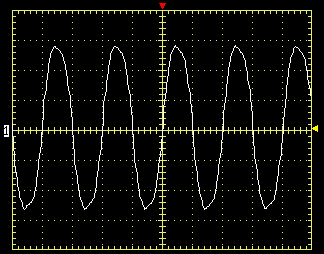

Работа от батарей

Идеальный результат! Устройство не засоряет синусоиду при работе в режиме AVR, форма не зависит от нагрузки и уровня заряда батареи.

Интерфейс и программное обеспечение

ИБП Eaton 5P 1150i имеет USB-порт и при подключении к компьютеру опознается Windows в штатном режиме как Smart UPS, индикатор заряда батареи появляется на панели задач и т. д. Однако те, кому такой функциональности окажется недостаточно, либо у кого ОС не поддерживает эти возможности, по достоинству оценят мультиплатформенное комплектное ПО.

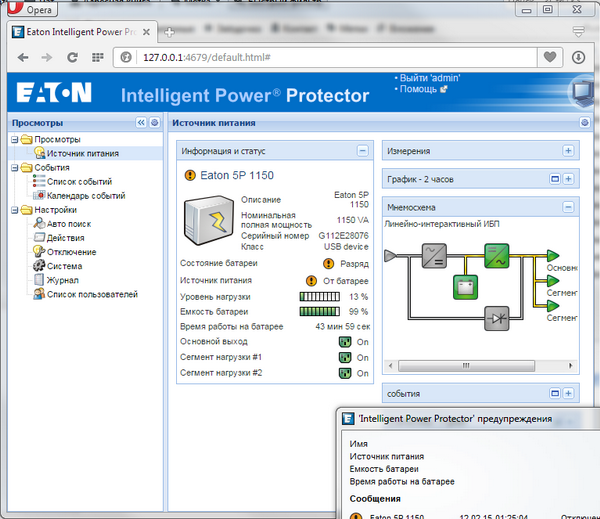

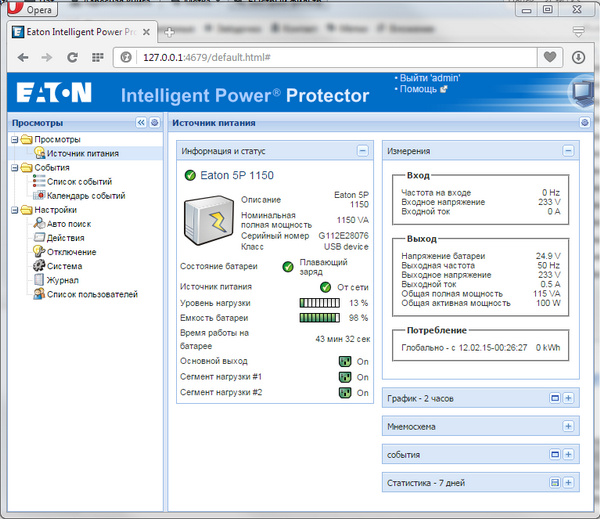

Наглядно демонстрируется уровень нагрузки, емкость батареи, входные и выходные характеристики. Есть возможность раздельного управления сегментами нагрузки. И, конечно, ведение логов.

При отключении внешнего напряжения появляется предупреждающее окно. Сценарий отключения (по сегментам, погружение компьютера в спячку и т. д.) также можно запрограммировать заранее.

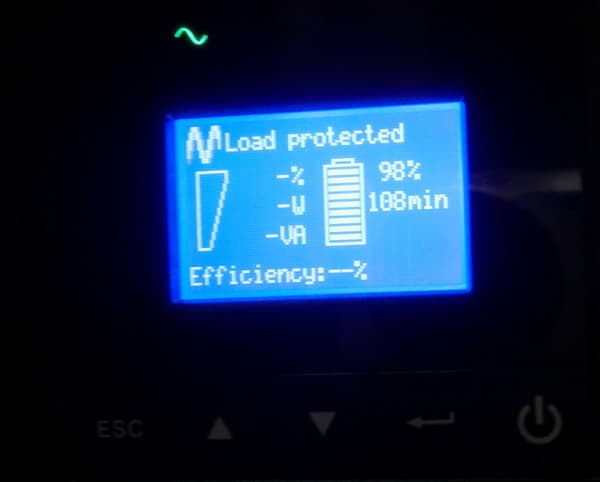

Кстати, не менее богатые возможности предоставляет и собственное экранное меню устройства. Здесь есть буквально все: мониторинг параметров, любые настройки, доступные из ПО. Это может быть весьма полезно, если ИБП используется не с компьютером, а с какими-то промышленными или бытовыми устройствами, и пользователь также хочет иметь все удобства для управления и аналитики. На российский рынок поставляются устройства с русифицированным дисплеем.

Выводы

Устройство Eaton 5P 1150i произвело впечатление добротного ИБП, с хорошей функциональностью, солидным запасом батарейной емкости и удобным управлением (как через ПО, так и непосредственно через экранное меню).

Достоинства:

  • качественная синусоида выходного напряжения
  • соответствие (и даже превышение) заявленной максимальной мощности
  • большой выбор настроек и параметров, которые можно контролировать на ЖК-экране самого устройства
  • возможность замены батарей без отключения нагрузки и питания

Недостатки:

  • постоянно работающий вентилятор
  • слишком высокий порог перехода на понижающую ступень AVR
