Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)


В свое время мы тестировали предыдущую версию этого устройства. С тех пор был слегка изменен дизайн, появилось новое программное обеспечение. Сам же бренд APC с тех пор перешел к компании Schneider Electric, имя которой известно большинству из тех, кто, например, сталкивался с выбором комплектующих для электрощитов (автоматы, УЗО и т. п.) и желал приобрести наиболее качественные или с редко встречающимися характеристками.

Давайте посмотрим, как покажет себя «новое старое» устройство под «старой доброй» маркой.

Описание

Модель Back-UPS 700 является «оффлайновым» источником бесперебойного питания, то есть обеспечивает переключение на батареи при выходе напряжения из заданных пределов и не рассчитана на работу в сетях, где напряжение может быть подолгу значительно ниже или выше нормы. Кроме того, устройство располагает сетевым фильтром, и половина розеток на корпусе могут быть использованы для подключения оборудования, которому не требуется резервное питание, но желательна защита от сетевых помех. Устройство имеет функцию энергосбережения и оснащено разъемами для защиты оборудования, подключаемого к телефонной линии и локальной сети.

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
номинальное 230 В, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота
230 В/50 Гц
Автоматический регулятор напряжения
нет
Выходная мощность (заявленная)
405 Вт (на розетки с резервированием), 10 A (общая нагрузка)
Выходная мощность (измеренная)
соответствует заявленной
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
RBC17 — необслуживаемая герметичная свинцово-кислотная батарея с гелевым электролитом
Время перезарядки батареи
не дольше 16 часов
Индикация
светодиоды:
  • On Line (работа от сети)
  • On Battery (работа от батарей)
  • Replace battery (замена батареи)
  • Master Enabled (включение режима энергосбережения)
Звуковая сигнализация
сигнал перехода в режим работы от аккумуляторов, особый сигнал исчерпания заряда батарей, сигнал перегрузки, возможность выбора и полного отключения сигнализации из ПО
Самодиагностика
при включении
Фильтрация импульсных помех
постоянно действующий многополюсный шумовой фильтр, амплитуда остаточного напряжения 0,5% по нормативам IEEE, ограничение всплеска напряжения без временно́й задержки, соответствие требованиям UL 1449, поглощаемая энергия 310 Дж
Защита от перегрузки
автоматический предохранитель на 10 A, встроенная защита от перегрузки в цепи резервирования
Выходные разъемы
4 евророзетки (батарейное резервирование, включая 1 основную розетку) + 4 (сетевая фильтрация, включая 3 зависимые)
Защита линий передачи данных
RJ-45 (2 розетки), факс/аналоговый или ADSL-модем, 10/100 Base-T Ethernet (защита устройств, подключенных к телефонной линии или локальной сети)
Интерфейс
USB (на корпусе разъем RJ-45)
Размеры (Ш×Д×В)
230×285×86 мм
Вес
6,93 кг
Шум
менее 40 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • интерфейсный кабель USB
  • сетевой кабель (патч-корд)
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид

Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)

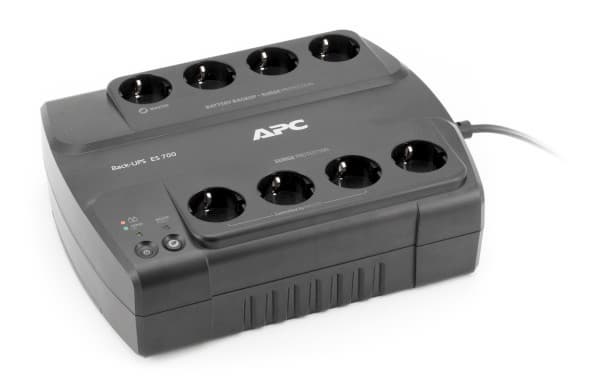

Дизайн исключительно функциональный и удачный с точки зрения использования в быту. Наличие «обычных» розеток с батарейной поддержкой позволяет подключить помимо компьютера любую периферию и даже слаботочные бытовые приборы (например, настольную лампу). Разумеется, надо иметь в виду, что даже среди компьютерной периферии есть устройства (например, лазерные принтеры), которые могут перегрузить инвертор. Но и их в данном случае можно подключить — к розеткам без батарейного питания, но — с сетевой фильтрацией.

Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)

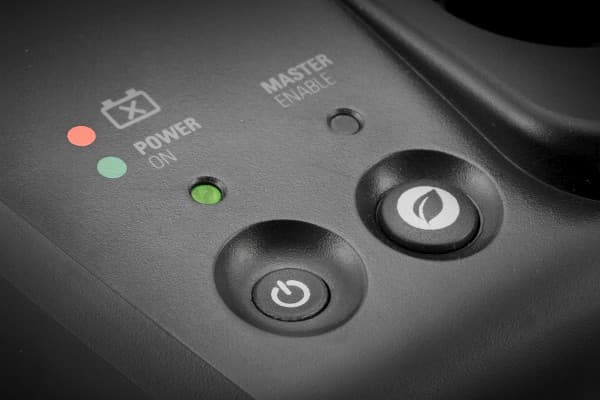

Новая функция, которой не было в первой версии этого устройства — наличие кнопки «экорежима» и, соответственно, группы «ведомых» розеток. По замыслу разработчиков, при переходе в «спящий» режим или при выключении компьютера периферийная техника, подключенная к зависимым розеткам, будет обесточена. К этим розеткам можно подключить устройства, которые даже в выключенном состоянии потребляют энергию (то есть находятся в «спящем режиме»). И принудительное выключение позволит сэкономить некоторое количество ватт в час. На коробке даже имеется рекламное обещание, где подсчитана примерная экономия до 920 рублей в год. Это вполне вероятно, если вы пользуетесь устройствами со старыми блоками питания, которые способны «стравливать» до 20 Вт в спящем режиме, современные же стандарты требуют ограничения пассивного потребления всего 1 Вт на устройство.

Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)

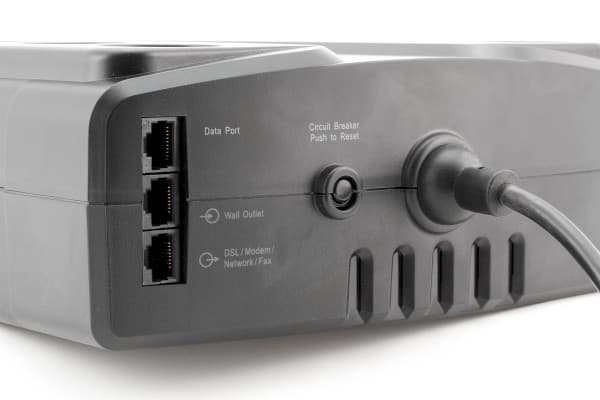

Кабель питания вмонтирован в заднюю панель, для соединения с компьютером прилагается фирменный кабель с разъемом RJ-45 для подключения к ИБП и стандартным USB-интерфейсом для подключения к компьютеру.

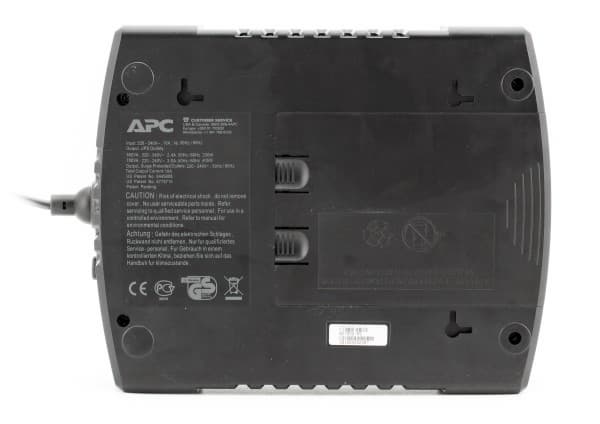

Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)

Крышка батарейного отсека находится на дне устройства, сама батарея в нем расположена горизонтально, что вполне допустимо, учитывая использование гелевого электролита. Устройство может быть закреплено на стене, причем в двух положениях.

Схемотехника, марки и модели основных компонентов сохранены теми же, что у первой версии устройства, их можно посмотреть по этой ссылке.

Батарея

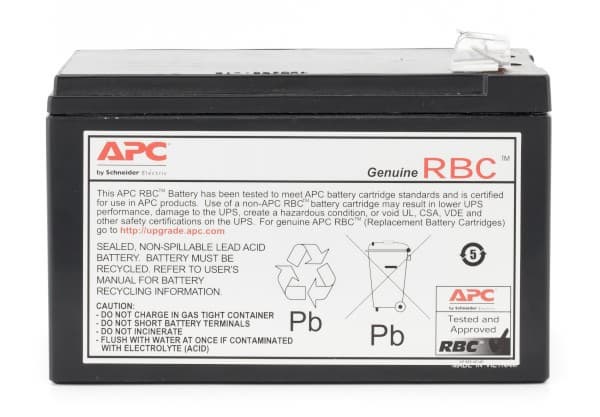

В ИБП установлен аккумулятор RBC17 емкостью 9 А·ч (при 20-часовом цикле разряда), заявлено время автономной работы от 3,9 минут при максимальной нагрузке до 80 минут при минимальной нагрузке в 40 Вт.

Источник бесперебойного питания APC Back-UPS 700VA (BE700G-RS)

Тестирование

Работа от электросети

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—260 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт — это типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, учитывая, что большую часть из этого потребляет включенный 20-дюймовый монитор.

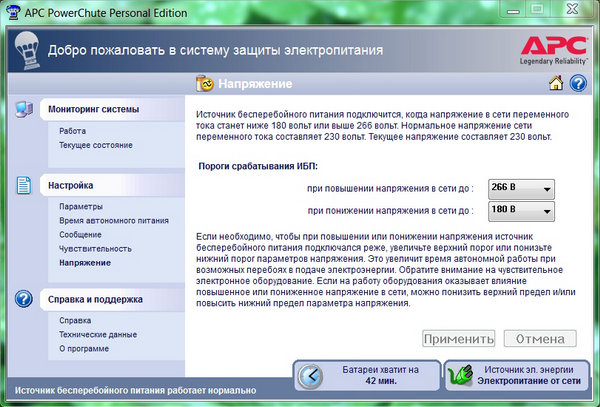

Пороговые напряжения выбираются в меню программного обеспечения PowerChute.

По умолчанию выставлен достаточно широкий диапазон от 266 В до 180 В, который и использовался в тестах.

Входное напряжение (при повышении от 0 до 260 В) Выходное напряжение Режим работы
<216 В 225 В от батарей
216—260 В 216—260 В напрямую от сети
>260 В 225 В от батарей

Входное напряжение (при понижении от 260 до 0 В) Выходное напряжение Режим работы
>250 В 225 В от батарей
250—182 В 250—182 В напрямую от сети
<182 В 225 В от батарей

Вполне возможно, что при работе в стабильных сетях пользователь захочет выбрать диапазон поуже, поскольку для оффлайновых источников бесперебойного питания выбранный диапазон соответствует питанию от сети напрямую, а при таком разбросе не всякое оборудование сможет работать стабильно. Тут нет дополнительных ступеней трансформатора, которые могли бы скорректировать незначительно завышенное или пониженное напряжение для соответствия выходного напряжения норме. Поэтому, кстати, в целях безопасности можно было бы и сместить доступный для регулировки диапазон, поскольку верхний порог пользователь может выбрать в диапазоне 256—278 В. Зато нижний порог в российских условиях достаточно адекватен (160—196 В).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание, скорость переключения довольно высока, в пределах 10 мс.

Качество выходного сигнала при разной нагрузке при работе от батарей хорошо видно на осциллограммах:

Эталонная синусоида сетевого питания (230 В)

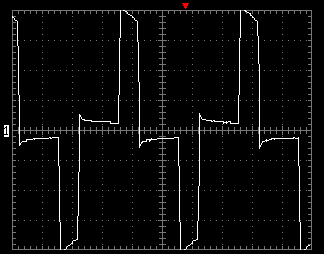

Работа от батарей без нагрузки

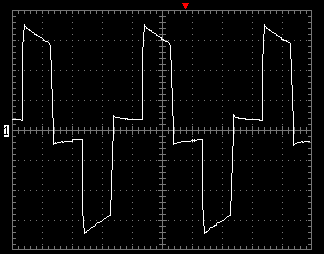

Работа на нагрузку 169 Вт (заряженная батарея)

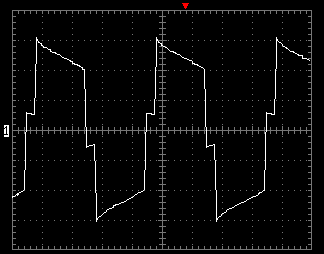

Работа на нагрузку 169 Вт (почти разряженная батарея)

Работа на нагрузку 100% (400 Вт)

Наиболее корректная форма псевдосинусоиды наблюдается при работе со средней нагрузкой и заряженной батареей. Тем не менее, и в остальных режимах форма сигнала приемлема для стабильного питания современной электроники за исключением особо чувствительных устройств, в особенности — с трансформаторными блоками питания. Среднее значение напряжения при питании от батарей с запасом укладывается в норму при любом сочетании нагрузки и уровня заряда батареи. Измеренное отклонение составило от 218 В до 235 В, причем по мере исчерпания ресурса батареи напряжение на выходе источника растет.

Проблем совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений, зафиксировано не было.

Основным недостатком первой версии устройства, ранее протестированной в нашей лаборатории, были названы помехи, различимые на фронтах псевдосинусоиды. Надо отметить, что сейчас от них остались лишь едва заметные следы, проблему можно считать решенной.

Работа от батарей сопровождается прерывистым звуковым сигналом громкостью 60 дБА (при измерении на расстоянии в полметра). С учетом высокой частоты, такой неожиданный «писк» может быть для пользователя стрессовым фактором в большей степени, чем само отключение питания.

Но, к счастью, комплектное ПО имеет полезную опцию, с помощью которой можно отключить сигнализацию в вечернее время или полностью. С моей субъективной точки зрения, такая возможность должна быть по умолчанию у всех ИБП, претендующих на домашнее применение. Условно говоря, источник бесперебойного питания и приобретается для того, чтобы отключение электричества вызывало меньше дискомфорта. И, пожалуй, всё, что от него требуется — предупредить пользователя всплывающим сообщением на экране и корректно завершить сеанс до исчерпания ресурса батареи.

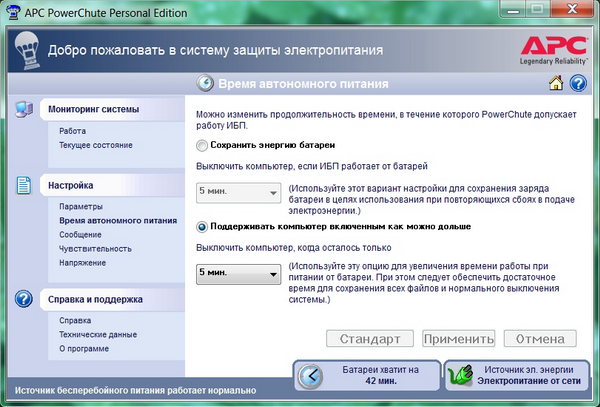

Кстати, алгоритм управления питанием при отключении сети также настраивается. Вообще, программное обеспечение понравилось своей «дружелюбностью» по отношению к пользователю, даже новичок или человек, далекий от «железок», легко во всем разберется.

Надо отметить и тихую работу самого устройства, заявленные 45 дБА соответствуют работе инвертора с максимальной нагрузкой. Активного охлаждения устройство не имеет (при этом нагрев едва заметен даже под нагрузкой). А при работе от сети устройство, как правило, никаких посторонних звуков не издает, лишь на начальной стадии зарядки батареи можно что-то расслышать. Соответственно, практически нет ограничений по расположению в жилых помещениях.

Время работы от батарей при средней нагрузке (169 Вт) составило 14 мин 10 с, при полной нагрузке (400 Вт) — 2 мин 29 с, что несколько меньше заявленного. После разрядки током, равным половине от максимально допустимого, зарядка заняла значительное время (за час восстановилось только 20% емкости), а 100% аккумулятор набрал лишь через 12 часов). При разрядке максимальным током емкость, естественно, восстановилась гораздо быстрее (6 ч 20 мин).

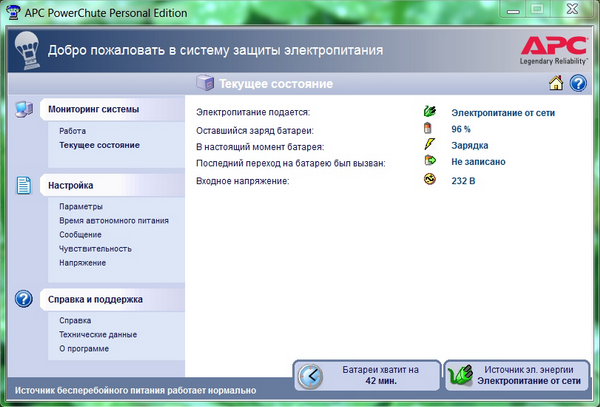

Интерфейс и программное обеспечение

Поскольку устройство совместимо со стандартом Smart Battery, сразу же после подключения к компьютеру оно распознается как стандартная батарея Windows (в панели задач выводится значок, с помощью которого можно выяснить уровень заряда батареи и т. п.), что очень удобно. Но и собственное программное обеспечение имеет смысл поставить — как уже отмечалось выше, оно располагает весьма полезными функциями.

Обидно только, что эта модель лишена возможности мониторинга мгновенной мощности подключенных к ней устройств, хотя у младших моделей в этой же линейке в соответствующем пункте меню обычно имеется характерный индикатор. Кроме информирования пользователя, такая функция позволяет самому ПО точнее оценить резерв батареи.

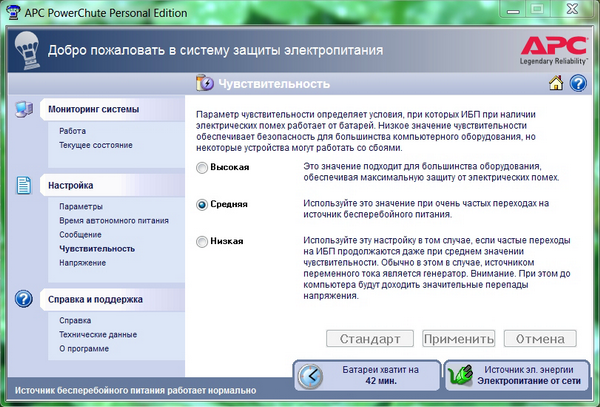

Помимо выставления пороговых значений напряжения для перехода на батарею, пользователь может выставить также отдельный параметр: чувствительность. Низкий уровень позволяет избежать перехода на батарейное питание при кратковременных перепадах напряжения.

Выводы

В качестве «домашнего» источника бесперебойного питания APC Back-UPS 700VA (BE700G-RS) смотрится очень неплохо. В первую очередь удобно наличие 8 стандартных розеток, к которым можно подключить компьютер со всей периферией, и останется еще возможность подключить какие-нибудь «зарядники» для мобильных устройств и настольную лампу без дополнительных разветвителей и мешающихся проводов. Причем часть из этих устройств можно будет отключать для пассивной экономии энергии, что тоже «пустячок, но приятно», плюс все они будут защищены от импульсных помех.

Надо лишь предварительно оценить качество работы своей электросети и решить: от чего вы хотите защищаться. Если именно от аварийного отключения, случающегося изредка и ненадолго, а в остальное время напряжение держится в пределах нормы, то рассмотренное устройство вам подойдет. А если нужно корректировать длительно сниженное или повышенное напряжение, то не подойдет (как и любой оффлайновый ИБП): тут придется либо дополнить его стабилизатором, либо выбирать среди устройств линейки Smart (Line-Interactive), имеющих встроенный стабилизатор.

Достоинства:

  • наличие раздельных линий батарейного питания и сетевой фильтрации
  • 8 стандартных «евророзеток»
  • полноценная защита телефонии и сети передачи данных
  • «экорежим»
  • поддержка стандарта Smart Battery
  • отключаемая звуковая сигнализация

Недостатки:

  • отсутствует поддержка мониторинга потребляемой мощности

Средняя текущая цена (в скобках — количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $122(113)
