Блок питания Zalman ZM700-SV

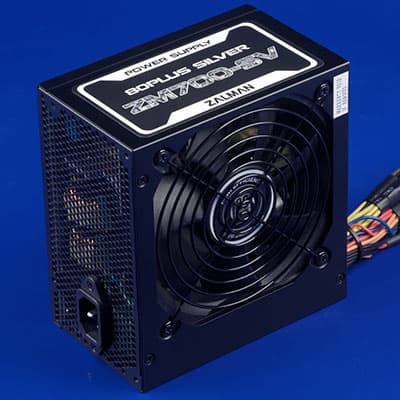

Внешний вид блока питания Zalman ZM700-SV
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Не секрет, что у компании Zalman есть несколько производственных партнеров по изготовлению блоков питания. Одним из основных является тайваньская компания Enhance Electronics, которая производит для Zalman преимущественно старшие серии. Однако есть в ассортименте Zalman довольно малоизвестная модель БП ZM700-SV, которая не позиционируется в качестве топового решения и, вместе с тем, производится на основе пусть и не самой новой, но довольно продвинутой платформы Enhance. Интересно, что на момент написания данного материала нам не удалось обнаружить в Сети ни одного обзора этой модели, несмотря на то что представлен блок питания был в конце 2012 года, т. е. выпускается он уже больше года.

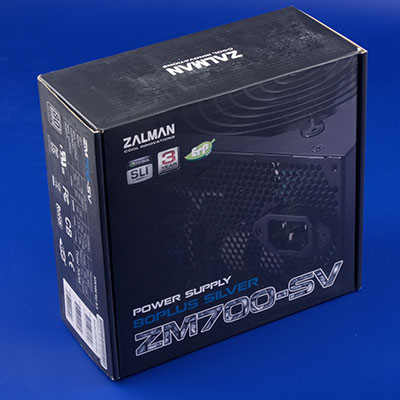

Упаковка блока питания Zalman ZM700-SV

Поставляется блок питания в весьма компактной коробке черного цвета с матовой полиграфией. Внешний вид блока питания неоригинален, что в данном случае, наверное, к лучшему, так как затраты на оригинальность и изыски в оформлении у относительно недорогих продуктов почти всегда плохо влияют на комплекс потребительских качеств, так как бюджет на создание таких продуктов ограничен весьма жестко.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,926, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

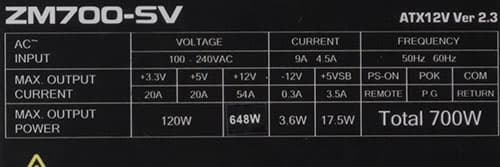

Характеристики блока питания Zalman ZM700-SV

Длина проводов и количество разъемов

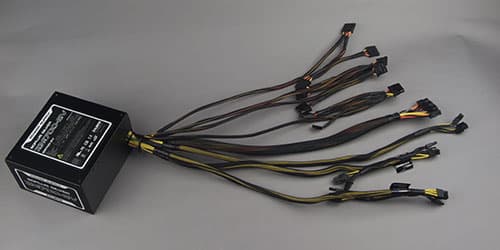

Провода и разъемы блока питания Zalman ZM700-SV

Фиксированные
до основного разъема АТХ — 52 см
до процессорного разъема 8 pin SSI — 58 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 48 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 48 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 48 см, плюс 15 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 48 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector5
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 58 сантиметров. Такой длины будет достаточно для почти любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех жгутах, а вот к количеству разъемов питания видеокарты особых претензий нет, скорее даже их количество избыточно.

Система охлаждения

Вентилятор блока питания Zalman ZM700-SV

В блоке питания установлен вентилятор Adda AD1212HB-A71GL типоразмера 120 мм, имеющий, по данным производителя, номинальную скорость вращения 2200 оборотов в минуту при питании напряжением 12 В. Основан вентилятор на подшипнике качения.

В высоковольтной части установлены конденсаторы с максимальной рабочей температурой 105 градусов, произведенные японской компанией Matsushita. В выходном каскаде установлены конденсаторы производства японской компании Nippon Chemi-Con и тайваньской компании Teapo.

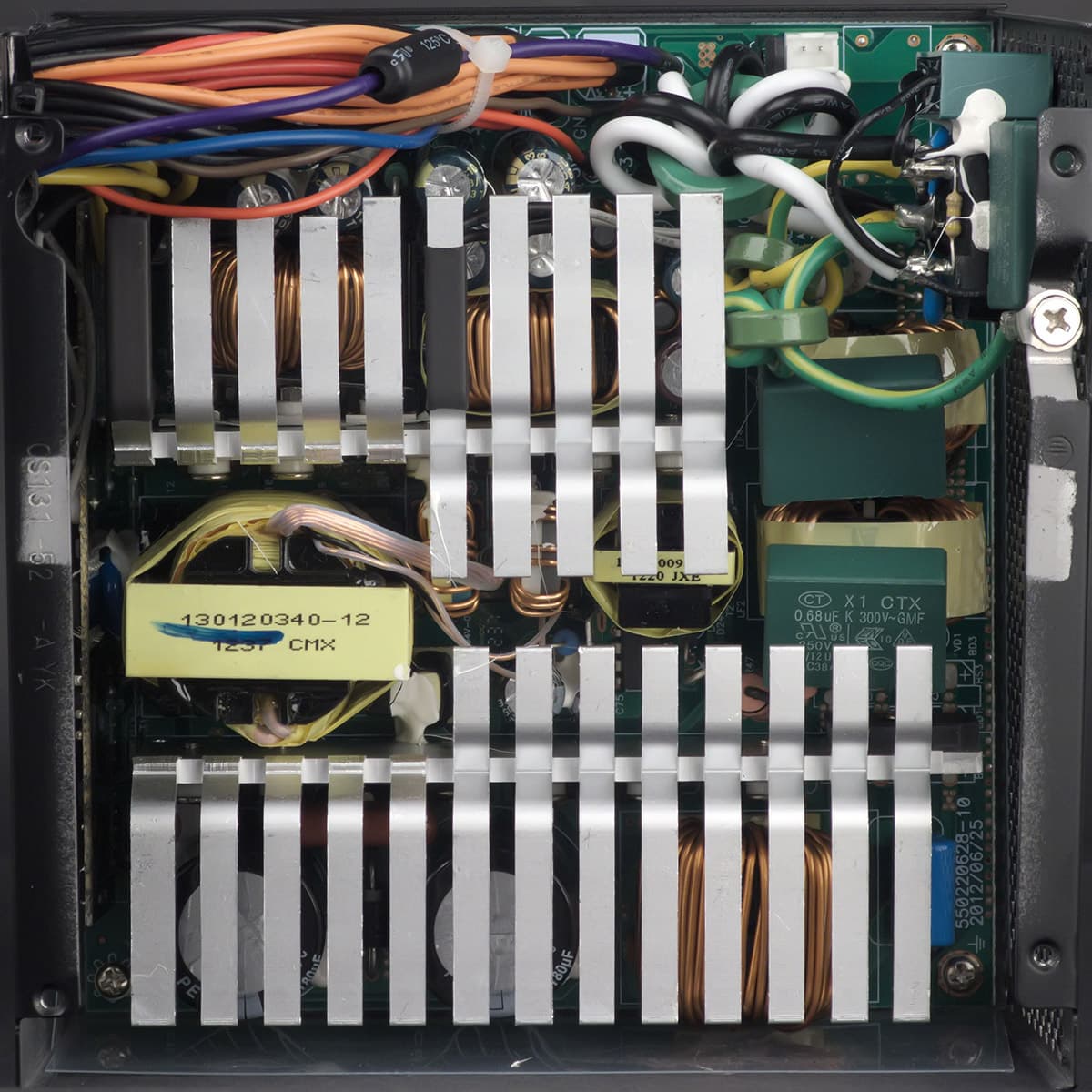

Вид платы блока питания Zalman ZM700-SV

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 4 мм.

Стабилизаторы основных низковольтных каналов выполнены на основе магнитных усилителей, но не стоит считать это недостатком по сравнению с реализацией стабилизаторов на основе импульсных преобразователей (DC/DC), так как у каждого решения есть свои достоинства и недостатки, и в конечном итоге все зависит от конкретного исполнения в конечном продукте.

Отметим относительно высокий ресурс шарикоподшипника по сравнению со втулкой, а также возможность несложного поиска вентилятора для замены оригинального. Что, вместе с наличием больших радиаторов, а также преимущественно японских конденсаторов, делает модель одной из самых интересных для покупателей, предпочитающих самостоятельную установку высококачественных вентиляторов вместо штатных.

Тестирование блока питания

Работа на максимальной мощности блока питания Zalman ZM700-SV

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

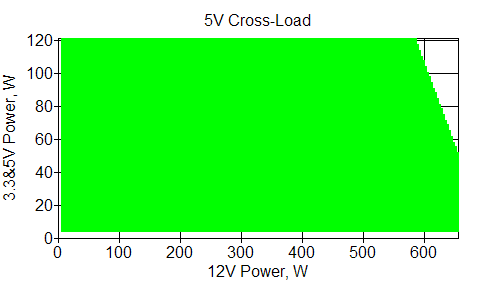

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, отклонения выходных напряжений почти во всем измеренном диапазоне мощности уложились в один процент — это отличный показатель.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

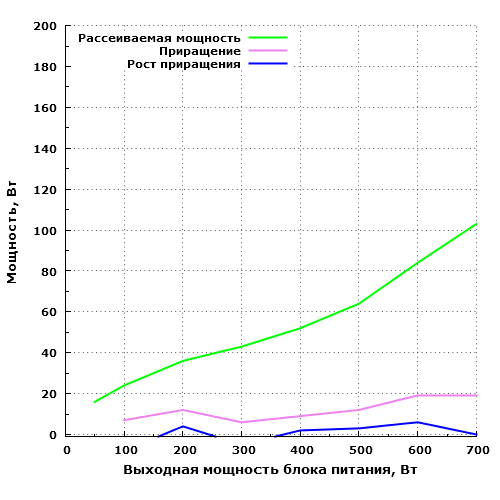

Рассеиваемая мощность Zalman ZM700-SV
Работа без нагрузки
РежимI, АP, Вт
PWR_Off
STB0,1770,4
Zload0,213,5

На мощности 50 Вт БП рассеивает около 16 Вт, а на максимальной — уже около 103 Вт. 60 Вт он рассеивает на мощности около 450 Вт. Согласно полученным данным, с точки зрения экономичности данная модель имеет оптимальный диапазон, ограниченный сверху значением в 700 Вт. Блок питания демонстрирует довольно высокую экономичность.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

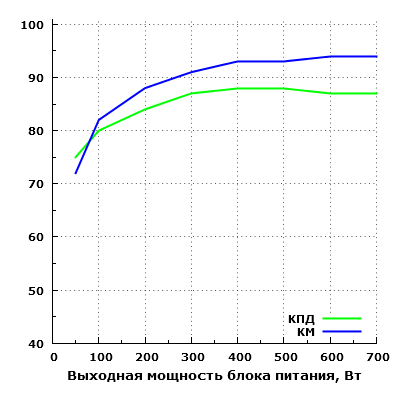

Эффективность Zalman ZM700-SV

Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 300 до 700 ватт, максимальное зарегистрированное значение составило около 88,5% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75,4%. Это вполне достойный показатель для современных блоков питания подобной мощности и равнозначной стоимости, но каких-либо рекордов от подобных решений ждать не стоит.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Zalman ZM700-SV

Шум блока питания находится на уровне ниже среднего при работе на мощности 50 Вт, что обычно соответствует режиму минимальной нагрузки. Это значит, что уровень шума от работы БП будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

На мощности 200 Вт шум также находится на сравнительно низком уровне.

Данная модель имеет средний уровень шума в диапазоне мощности 350—500 Вт при расположении блока питания в ближнем поле; при более значительном удалении БП и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

Шум на максимальной мощности можно охарактеризовать, как находящейся на уровне чуть выше среднетипичного уровня шума в жилом помещении в дневное время суток, но, тем не менее, шум остается в эргономичных пределах.

На очень близком расстоянии при работе на невысокой мощности прослушивается небольшой звон подшипника качения. Большинству пользователей никакого дискомфорта это не доставит, но есть группа людей, которые очень чувствительны к звуку подобного рода — для них покупка данного БП будет не лучшим вариантом. С другой стороны, из типичного системного блока расслышать подобный звук будет весьма затруднительно.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательного звука. Оценка осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен3
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Zalman ZM700-SV находятся на хорошем уровне. Заметных провалов нет, а технические и эргономические параметры находятся на уровне выше среднего. Модель хорошо подойдет для мощных систем как домашне-развлекательного, так и профессионально-рабочего назначения при условии, что к компьютеру не предъявляются максимально жесткие требования с точки зрения акустической эргономики, так как данный параметр хоть и находится у Zalman ZM700-SV на достойном уровне, но квалифицировать данный БП как очень тихий или бесшумный не представляется возможным.

Отдельно стоит упомянуть возможность простой замены вентилятора с целью снижения уровня шума, что, с учетом развитых радиаторов, делает данную модель неплохим вариантом для подобного рода модернизации. Также отметим весьма компактные размеры источника питания, что позволяет устанавливать его в компактные корпуса, имеющие ограничение длины блока питания.

Итоги

Протестированный блок питания является добротным решением, причем относительно недорогим. Электрические характеристики находятся на отличном уровне, акустическая эргономика также очень достойная. Некоторые претензии можно предъявить к длине проводов и количеству разъемов, так как они не слишком оптимальны для современного БП подобной мощности, а также к наличию в БП конденсаторов, произведенных не только японскими компаниями. С другой стороны, Zalman ZM700-SV выполнен на проверенной временем и далеко не бюджетной платформе, что можно считать дополнительным достоинством.
