Блок питания Zalman Z-Machine 660 XT (ZM660-XT)


  • Фотографии блока питания Zalman Z-Machine 660 XT (ZM660-XT)

  • Блоки питания питания Zalman всегда были небюджетными решениями и позиционировались, как сверхтихие комплектующие с минимальным уровнем шума.

    Сейчас на сайте компании Zalman представлены семь довольно хорошо известных моделей, а также две новинки: ZM660-XT и ZM770-XT. Как раз младшую из указанных моделей мы сегодня и рассмотрим.

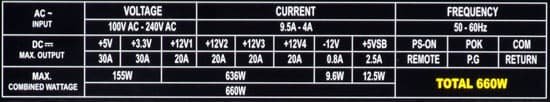

    Характеристики

    Проанализировав характеристики тестируемой модели можно прийти к выводу, что они вполне справедливы для блока питания мощностью 660 ватт. При этом, мощность шины +12VDC выше на 12 ватт (1А), чем требует того стандарт для блоков питания мощностью 650 ватт. Суммарная мощность каналов 3,3&5V - 155 ватт вполне соответствует требованиям стандарта для блоков питания настольных систем ATX12V. Тот факт, что данная мощность ниже требований стандарта для блоков питания серверных систем EPS12V не должен кого-либо смущать, так как набор комплектующих и задачи выполняемые серверными системами заметно отличаются от аналогичных у настольных систем, поэтому данные типовых блоков питания из спецификации EPS12V мы используем только для оценки мощности шины +12VDC.

    Новый параметр КНС12В - коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение максимальной мощности блока питания к его мощности по шине +12VDC. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем в общем случае выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализирования заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности - не менее 0,8.



    Наименование блока питания
    Максимальный ток, А
    Максимальная мощность, Вт
    КНС12В
    3,3V
    5V
    12V1
    12V2
    12V3
    12V4
    3,3&5V
    12V
    Общая

    ATX12V ver. 2.3 180W
    13
    14
    10
    80
    120
    175
    0,686
    ATX12V ver. 2.3 220W
    13
    14
    14
    80
    168
    215
    0,781
    ATX12V ver. 2.3 270W
    19
    15
    17
    97
    204
    265
    0,77
    ATX12V ver. 2.3 300W
    21
    15
    11
    8
    103
    216
    295
    0,732
    ATX12V ver. 2.3 350W
    21
    15
    11
    14
    103
    264
    345
    0,765
    ATX12V ver. 2.3 400W
    24
    15
    17
    14
    120
    300
    395
    0,76
    ATX12V ver. 2.3 450W
    24
    15
    17
    16
    120
    360
    445
    0,81
    EPS12V ver. 2.91 550W
    24
    24
    16
    16
    14 8
    140
    492
    550
    0,895
    EPS12V ver. 2.91 600W
    24
    24
    16
    16
    16 16
    140
    576
    600
    0,96
    EPS12V ver. 2.91 650W
    24
    30
    16
    16
    16 16
    170
    624
    650
    0,96
    Zalman Z-Machine 660 XT (ZM660-XT)
    30
    30
    20
    20
    20
    20
    155
    636
    660
    0,964
    EPS12V ver. 2.91 700W
    24
    30
    16
    16
    16 16
    170
    672
    700
    0,96
    EPS12V ver. 2.91 750W
    24
    30
    16
    16
    16 18
    170
    720
    750
    0,96
    EPS12V ver. 2.91 800W
    24
    30
    16
    16
    16 18
    170
    768
    800
    0,96

    Длина проводов и количество разъемов

    • до основного разъема АТХ — 48 см
    • до процессорного разъема 8 pin SSI — 51 см
    • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 51 см
    • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 51 см
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до разъема Peripheral Connector (молекс) — 48 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector
    • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до третьего разъема Peripheral Connector
    • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до третьего разъема Peripheral Connector
    • подключение двух разъемов FDD Power реализовано при помощи переходника-удлинителя, подключаемого к одному из разъемов Peripheral Connector (молекс)

    Наименование разъема
    Количество коннекторов
    Примечание
    всего
    съемных

    24 pin Main Power Connector
    1
    монолитный
    4 pin 12V Power Connector
    1
    SSI Processor Connector
    8 pin SSI Processor Connector
    1
    разборный
    6 pin PCI-E 1.0 VGA Power Connector
    1

    8 pin PCI-E 2.0 VGA Power Connector
    1
    1
    разборный
    4 pin Peripheral Connector
    6
    3+3
    эргономичные
    15 pin Serial ATA Connector
    12
    3+3+3+3

    4 pin Floppy Drive Connector
    2
    2
    переходник

    У данного блока питания используется, так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые разъемы, освободив свободное место, придав более аккуратный вид внутренностям системного блока.

    Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.

    Особых нареканий на количество разъемов и их расположение на жгутах нет. Единственное, что вызывает некоторое удивление - это расположение только одного восьмиконтактного разъема для питания видеокарт, второй разъем выполнен шестиконтактным. Что стоило поставить два восьмиконтактных разъема, тем более, что все они выполняются разборными 6+2, поэтому каких-либо проблем при их использовании совместно с видеокартами, имеющих только шестиконтактные разъемы, в принципе, возникнуть не может.

    В комплекте с блоком питания поставляется четыре жгута с тремя разъемами SATA Power Connector на каждом. Это, безусловно, позволит забыть о каких-либо проблемах с подключением накопителей, имеющих подобный интерфейс питания. Так как даже в случае установки шести жестких дисков и пары оптических приводов, один из жгутов останется незадействованным. Но, как известно, запас карман не тянет - хуже, когда его нет, тем более, что все подобные жгуты проводов съемные.

    Конструкция

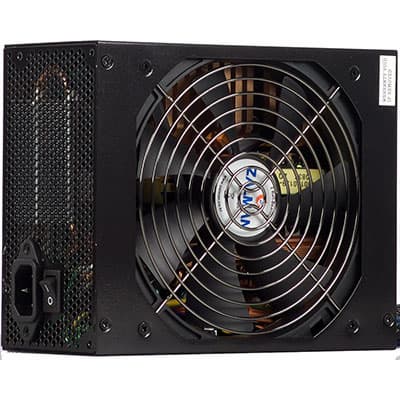

    Блок питания выполнен в корпусе из стали достаточной толщины (около 0,8 мм) и окрашен в черный цвет с серыми вкраплениями. Покрытие хоть и глянцевое, но не особо маркое. Защитная пластиковая прокладка в отверстии для вывода проводов отсутствует, но в данном случае функцию защиты проводов от истирания выполняет дополнительная пластиковая оплетка, которая обжата внутри корпуса блока питания и полностью перекрывает все три жгута проводов, выходящих через соответствующее отверстие.

    Корпус блока питания имеет длину 180 мм, что превышает размеры типового блока питания ATX на 30 мм, поэтому перед покупкой стоит убедиться, что блок питания подобных размеров разместится в имеющемся корпусе. При этом стоит исходь не из 180 мм длины только корпуса блока питания, а добавить порядка 30-50 мм на размещение проводов, отходящих от БП.

    Под проволочной решеткой установлен нагнетающий вентилятор Zalman ZF1425TF типоразмера 140 мм. Вентилятор основан на сдвоенном шарикоподшипнике.

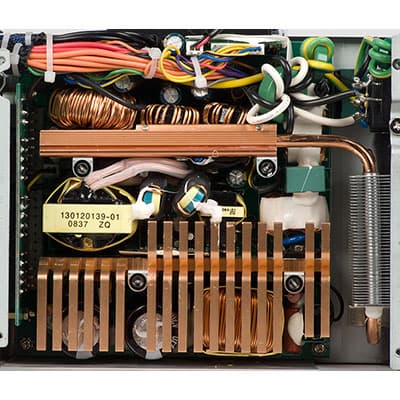

    Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

    Во входном выпрямителе установлена батарея из двух конденсаторов серии HP3 емкостью 270 мкФ (420В), рассчитанный на максимальную температуру 85 градусов. Конденсатор произведен японской компанией Hitachi.

    В выходном каскаде установлены в основном конденсаторы производства компании Teapo, рассчитанные на максимальную температуру 105 градусов. Оригинальным решением является устройство выносного теплорассеивателя, присоединенного к радиатору диодных сборок при помощи тепловой трубки. Но реализация данного решения оставляет желать лучшего, так как сопряжение тепловой трубки и радиатора диодных сборок выполнено при помощи термопасты, то есть без использования наиболее эффективных способов сопряжения элементов теплопроводящих конструкций, какими являются пайка и сварка. В итоге целесообразность установки дополнительного элемента, а именно выносного теплорассеивателя, представляющего собой радиатор, набранный из тонких пластин, находится под большим вопросом, так как помимо недостатков в сопряжении теплотрубки и радиатора диодных сборок, сам дополнительный теплорассеиватель увеличивает аэродинамическое сопротивление воздушному потоку на выходе блока питания, что может привести к увеличению уровня шума при работе последнего.

    В целом, подобное решение для блоков питания Zalman не в новинку, оно используется в подавляющем большинстве моделей, как на платформе FSP, так и на платформе Enhance.

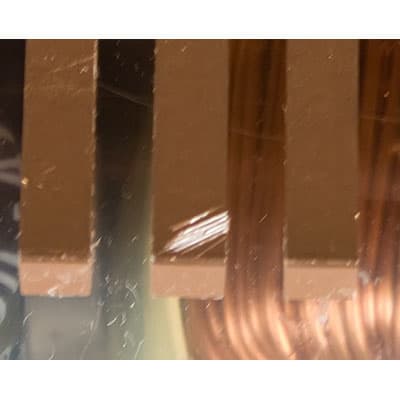

    Основные полупроводниковые элементы установлены на двух радиаторах. Несмотря на их рыжеватый цвет, радиаторы полностью алюминиевые, а такой вид придан им с помощью покраски. Правда, не совсем понятно зачем это нужно было делать, так как, по сути, внутренний объем блока питания не доступен для пользователя, так как на одном из винтов, фиксирующих крышку, установлена бумажная пломба. В доказательство наших слов приводим фотографию радиатора немного поцарапанного при помощи ножа. На ней хорошо виден серебристый металл на месте повреждения слоя краски.


    На самом деле подобный способ пустить пыль в глаза использует далеко не только компания Zalman, в некоторых моделях блоков питания Lian Li используются радиаторы точно такого же цвета :)

    Радиатор выходных диодных сборок имеет толщину основания 5 мм. Основание радиатора ключевых транзисторов и элементов APFC имеет толщину 5 мм, длину 130 мм(!) и высоту около 40 мм и отличается весьма развитым оребрением, довольно сильно перекрывающее пространство вокруг. На этот радиатор установлена также сдвоенная входная диодная сборка.

    Отдельного внимание заслуживает дополнительная плата модульных разъемов, подсоединенная к основной плате при помощи перемычек и пайки, а не при помощи проводов, как это сделано в большинстве аналогичных блоков питания. Данное техническое решение позволяет освободить место от части проводов и таким обращом снизить коэффициент заполнения внутреннего объема блока питания, что в свою очередь позволяет улучшить вентиляцию последнего. Именно на этой плате установлены полимерные конденсаторы, на основной плате их нет, насколько об этом можно судить визуально.

    Судя по дизайну и расположению элементов в блоке питания используется немного видоизмененная платформа производства Enhance, на которой основаны старшие модели Zalman, например, Zalman ZM850-HP.

    В блоке питания имеется подсветка, включающаяся только после запуска системы. Она реализована посредством четырех светодиодов, закрепленных на радиаторах. В принципе, раздражения она не вызывает даже при работе в полной темноте.

    Оценить яркость подсветки и внешний вид блока питания можно на прилагаемом видеоролике.


    Тестирование блока питания

    Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

    • насыщенный зеленый — 1% (отлично, 5 баллов)
    • светло-зеленый — 2% (очень хорошо, 4 балла)
    • желтый — 3% (хорошо — 3 балла)
    • оранжевый — 4% (удовлетворительно — 2 балла)
    • красный — 5% (плохо, но в пределах нормы — 1 балл)
    • белый — более 5% (неудовлетворительно — 0 баллов)

    По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

    Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

    • коэффициент для 12V — 4×
    • коэффициент для 5V — 2×
    • коэффициент для 3,3V — 1×

    Формула расчета выглядит следующим образом:
    INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

    • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
    • К3, К5, К12 — вышеуказанные коэффициенты.

    Zalman Z-Machine 660 XT (ZM660-XT)









      3,3V 5V 12V Общая
    По всей полуплоскости очень хорошо хорошо отлично 4,29 (очень хорошо)
    В рабочем диапазоне отлично отлично отлично 5 (отлично)

    Данный блок питания нестабильно включается и работает при отсутствии нагрузки на шину +12VDC. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. В данном случае блок питания требует нагрузку в районе 0,6 А по шине 12V для стабильной работы. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца. Данная особенность свойственна большинству блоков питания мощностью 600 ватт и выше.

    Особых претензий к стабильности напряжений на выходе блока питания и величине их отклонений нет. В наиболее востребованной части диапазона мощности блока питания отклонения всех напряжений не превышают одного процента. На краях диапазона отклонения напряжений по каналам +3VDC и +5 VDC несколько возрастают, но для реальной системы данный факт значения практически не имеет.

    При этом, отклонения значений напряжения по каналу +12VDC не превышают одного процента, что является отличным показателем.

    Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

    Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

    В нашем случае мощность, рассчитанная по данной формуле, оказалась даже выше максимальной мощности блока питания, поэтому мы приводим в виде реальной системной мощности значение максимальной мощности блока питания, а именно 660 ватт. Это отличный результат.

    Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



    Средний КПД блока питания
    Диапазон мощности, Вт Значение Оценка
    18-670 83,2 очень хорошо
    50-250 81,4 хорошо
    100-500 85,3 отлично

    Наиболее высокий КПД у данного блока питания в диапазоне мощности от 100 до 500 ватт, поэтому наиболее целесообразного его использование в достаточно мощных системах с высокопроизводительными видеокартами с дополнительным питанием и процессорами старших серий.

    Коэффициент мощности у данного блока питания составил в среднем 88,3 процента, что является невысоким показателем для БП, оснащенных активным корректором коэффициента мощности.

    Измерение уровня шума

    Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.


    Уровень шума данного блока питания остается на сверхнизком уровне во всем протестированном диапазоне. Это один из самых тихих блоков питания, побывавших в нашей лаборатории.

    Правда, сверхнизкий уровень шума, который достигается при использовании вентилятора типоразмера 140 мм сверхнизкой же скоростью его врашения, имеет оботную сторону в виде очень низкой скорости воздушного потока и малого статического давления, создаваевого вентилятором. На выходе же блока питания напор воздуха вообще практически отсутствует при выходной мощности до 270 ватт.

    С учетом таких особенностей конструкции лучшим вариантом будет установка данной модели БП в корпус с расположением БП в нижней части, с одновременной организацией нормальной вентиляции корпуса штатными средствами. Не рекомендуется установка данного блока питания в корпуса с верхним расположением БП при отсутствии вытяжных вентиляторов или их недостаточной производительности.

    Построение систем со сверхнизким уровнем шума с использованием данной модели БП возможно при условии хорошей вентиляции корпуса и уровня энергопотребления системы вплоть до 430 ватт.

    Рейтинги и коэффициенты

    Для удобства сравнения и оценки протестированных моделей БП мы используем систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 660 Вт.

    Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

    В данном случае КМК = 660/660 = 1
    Это отличный показатель равный единице, из чего можно сделать вывод, что производитель не пытается пустить пыль в глаза покупателю, маркирую блок питания таким числом, которое не имеет никакого отношения к мощности, обеспечиваемой блоком питания при работе в современном системном блоке.

    Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

    На момент тестирования цена в России неизвестна и расчитать данный коэффициент не представляется возможным.

    Итоги

    Блок питания Zalman Z-Machine 660 XT — это современная модель с очень хорошими электрическими параметрами и отличной акустической эргономикой.

    Высокая стабильность напряжений с учетом их низких отклонений, высокий КПД и сверхнизкий уровень шума, в том числе и на высокой мощности — это его основные достоинства.

    К недостаткам данной можно отнести короткие провода до разъема ATX12V/SSI, который можно исправить комплектацией данного БП соотвествующим удлинителем.

    По поводу использования данного блока питания мы уже сказали несколько слов выше, а здесь стоит отметить, что данная модель может заинтересовать владельцев мощных систем, желающих максимально тихой работы всех комплектующих, в том числе и владельцев жидкостных систем охлаждения.


    За комплекс технических и эргономических характеристик блок питания Zalman Z-Machine 660 XT по праву получает награду Original Design за апрель 2009 года.

     Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



    Блок питания Zalman Z-Machine 660 XT (ZM660-XT) предоставлен компанией Пирит
