Блок питания Zalman ZM500-HP


  • Фотографии блока питания Zalman ZM500-HP


  • В одной из предыдущих статей мв познакомились с новинкой, выпущенной под брендом Zalman, моделью ZM660-XT, которая произвела на нас очень приятное впечатление, особенно в плане очень высокого акустического комфорта при работе даже на высокой мощности. Сегодня нам предстоит рассмотреть достаточно хорошо известную модель — ZM500-HP.

    Несмотря, на то что на сайте Zalman отсутствует какое-либо разделение блоков питания по сериям, можно отметить, что на схожей платформе выпускаются также модели ZM600-HP и ZM750-HP. Модель ZM850-HP выпускается на совершенно иной платформе и имеет заметно отличающиеся параметры.

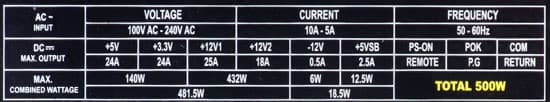

    Характеристики

    Проанализировав характеристики тестируемой модели можно прийти к выводу, что они вполне справедливы для блока питания мощностью 500 ватт. При этом, мощность шины +12VDC выше на 72 ватта (6А), чем требует того стандарт для блоков питания мощностью 450 ватт. Суммарная мощность каналов 3,3&5V — 140 ватт превышает требования стандарта для блоков питания настольных систем ATX12V и полностью соответствует требованиям стандарта для блоков питания серверных систем EPS12V мощностью 550-600 ватт.

    Новый параметр КНС12В — коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение максимальной мощности блока питания к его мощности по шине +12VDC. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем в общем случае выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализирования заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности — не менее 0,8.



    Наименование блока питания
    Максимальный ток, А
    Максимальная мощность, Вт
    КНС12В
    3,3V
    5V
    12V1
    12V2
    12V3
    12V4
    3,3&5V
    12V
    Общая

    ATX12V ver. 2.3 180W
    13
    14
    10
    80
    120
    175
    0,686
    ATX12V ver. 2.3 220W
    13
    14
    14
    80
    168
    215
    0,781
    ATX12V ver. 2.3 270W
    19
    15
    17
    97
    204
    265
    0,77
    ATX12V ver. 2.3 300W
    21
    15
    11
    8
    103
    216
    295
    0,732
    ATX12V ver. 2.3 350W
    21
    15
    11
    14
    103
    264
    345
    0,765
    ATX12V ver. 2.3 400W
    24
    15
    17
    14
    120
    300
    395
    0,76
    ATX12V ver. 2.3 450W
    24
    15
    17
    16
    120
    360
    445
    0,81
    Zalman ZM500-HP
    24
    24
    25
    18
    140
    432
    500
    0,864
    EPS12V ver. 2.91 550W
    24
    24
    16
    16
    14 8
    140
    492
    550
    0,895
    EPS12V ver. 2.91 600W
    24
    24
    16
    16
    16 16
    140
    576
    600
    0,96
    EPS12V ver. 2.91 650W
    24
    30
    16
    16
    16 16
    170
    624
    650
    0,96
    EPS12V ver. 2.91 700W
    24
    30
    16
    16
    16 16
    170
    672
    700
    0,96
    EPS12V ver. 2.91 750W
    24
    30
    16
    16
    16 18
    170
    720
    750
    0,96
    EPS12V ver. 2.91 800W
    24
    30
    16
    16
    16 18
    170
    768
    800
    0,96

    Длина проводов и количество разъемов

    • до основного разъема АТХ — 50 см
    • до процессорного разъема 8 pin SSI — 51 см
    • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 51 см
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
    • до разъема Peripheral Connector (молекс) — 48 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до разъема питания FDD
    • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до разъема питания FDD
    • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до третьего разъема Peripheral Connector

    Наименование разъема
    Количество коннекторов
    Примечание
    всего
    съемных

    24 pin Main Power Connector
    1
    разборный
    4 pin 12V Power Connector
    1
    SSI Processor Connector
    8 pin SSI Processor Connector
    1
    разборный
    6 pin PCI-E 1.0 VGA Power Connector
    1

    8 pin PCI-E 2.0 VGA Power Connector

    4 pin Peripheral Connector
    6
    3+2+2
    эргономичные
    15 pin Serial ATA Connector
    6
    3+3

    4 pin Floppy Drive Connector
    2
    1+1


    У данного блока питания используется, так называемая, модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые разъемы, освободив свободное место, придав более аккуратный вид внутренностям системного блока.

    Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.

    Количество разъемов и их расположение не является оптимальным для блока питания такой мощности. В частности, отсутствует восьмиконтактный разъем питания видеокарт, а шестиконтактный разъем всего один. Имеет место быть излишнее количество разъемов типа молекс, размещенных аж на трех жгутах, но при этом разъемы SATA Power размещаются только на двух жгутах, что может оказаться неудобным при использовании оптического привода имеющего подобный разъем питания.

    Правда, учитывая достаточно большое количество разъемов Peripheral Connector (молекс), можно воспользоваться различного рода переходниками, как для подключения второго разъема на видеокарте, так и для подключения другого оборудования.

    Конструкция

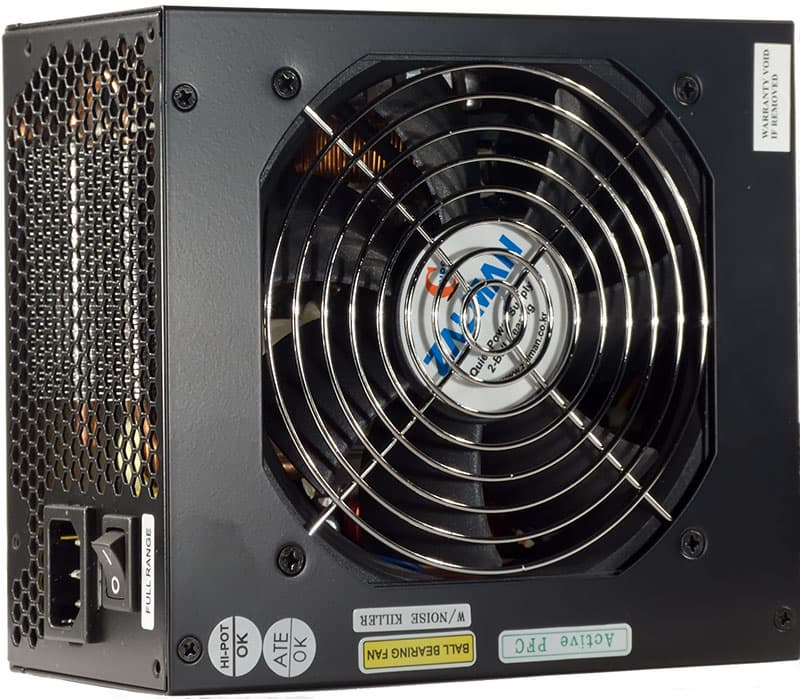

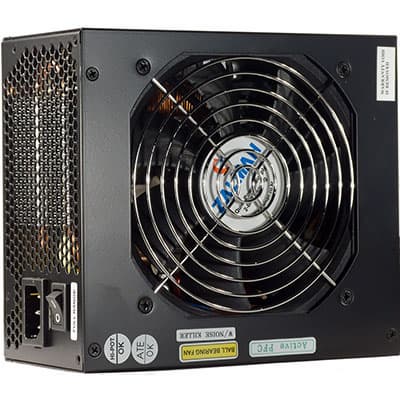

    Блок питания выполнен в корпусе из стали достаточной толщины (около 0,8 мм) и окрашен в черный цвет. Покрытие матовое. Защитная пластиковая прокладка в отверстии для вывода проводов установлена.

    Под проволочной решеткой установлен нагнетающий вентилятор AD1212MB-71GL типоразмера 120 мм производства ADDA Corporation. Вентилятор основан на шарикоподшипнике и имеет, по данным производителя, среднюю скорость вращения и пониженный уровень шума.


    Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

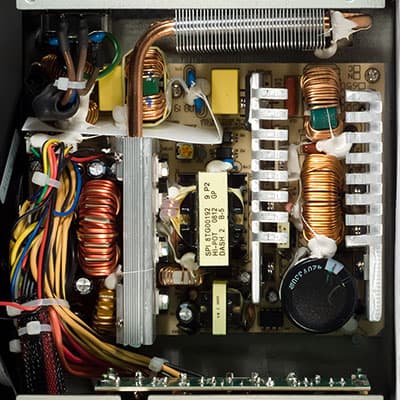

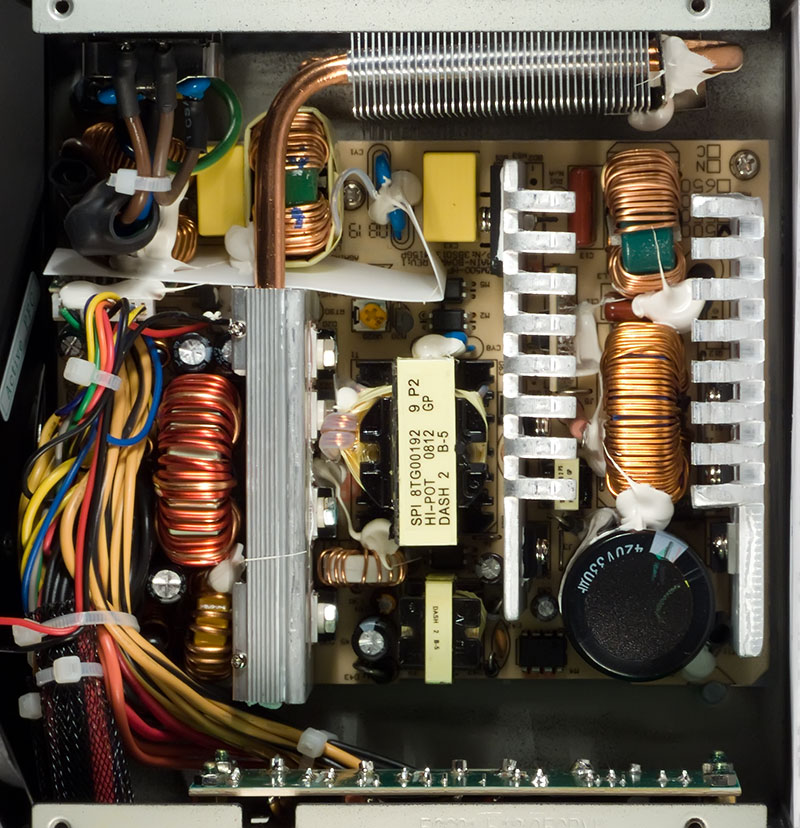

    Во входном выпрямителе установлен конденсатор серии A3 емкостью 330 мкФ (420В). Маркировка максимальной температуры полностью не видна, но скорей всего — это 85 градусов. Конденсатор произведен компанией Teapo. В выходном каскаде установлены в основном конденсаторы серий KF и GF производства компании Capxon емкостью 2200 мкФ, рассчитанные на максимальную температуру 105 градусов.

    Оригинальным решением является устройство выносного теплорассеивателя, присоединенного к радиатору диодных сборок при помощи тепловой трубки. Но реализация данного решения оставляет желать лучшего, так как сопряжение тепловой трубки и радиатора диодных сборок выполнено при помощи термопасты, то есть без использования наиболее эффективных способов сопряжения элементов теплопроводящих конструкций, каккими являются пайка и сварка. В итоге целесообразность установки дополнительного элемента, а именно выносного теплорассеивателя, представляющего собой радиатор, набранный из тонких пластин, находится под большим вопросом, так как помимо недостатков в сопряжении теплотрубки и радиатора диодных сборок, сам дополнительный теплорассеиватель увеличивает аэродинамическое сопростивление воздушному потоку на выходе блока питания, что может привести к увеличению уровня шума при работе последнего.

    Основные полупроводниковые элементы установлены на трех радиаторах, не имеющих развитого оребрения. Радиаторы элементов APFC и диодных сборок имеют толщину основания 5 мм, радиатор ключевых транзисторов — 2 мм.

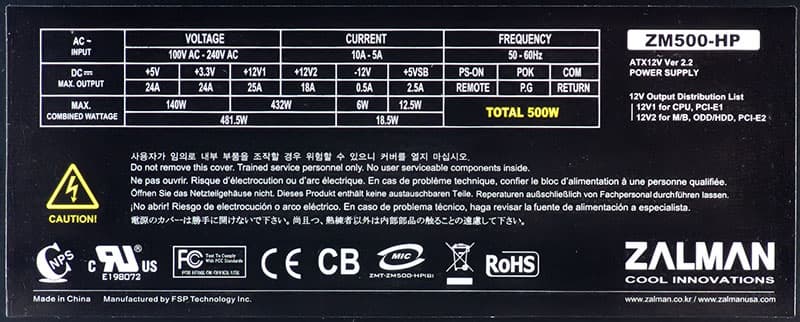

    Судя по дизайну и расположению элементов, а также надписи на этикетке, в блоке питания используется платформа производства FSP Group, на которой также основаны модели Zalman ZM600-HP и ZM750-HP.

    В блоке питания имеется подсветка, включающаяся только после запуска системы. Она реализована посредством двух светодиодов, закрепленных на радиаторах. В принципе, раздражения она не вызывает даже при работе в полной темноте.

    Оценить яркость подсветки и внешний вид блока питания можно на прилагаемом видеоролике.


    Тестирование блока питания

    Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

    • насыщенный зеленый — 1% (отлично, 5 баллов)
    • светло-зеленый — 2% (очень хорошо, 4 балла)
    • желтый — 3% (хорошо — 3 балла)
    • оранжевый — 4% (удовлетворительно — 2 балла)
    • красный — 5% (плохо, но в пределах нормы — 1 балл)
    • белый — более 5% (неудовлетворительно — 0 баллов)

    По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

    Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

    • коэффициент для 12V — 4×
    • коэффициент для 5V — 2×
    • коэффициент для 3,3V — 1×

    Формула расчета выглядит следующим образом:
    INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

    • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
    • К3, К5, К12 — вышеуказанные коэффициенты.

    Zalman ZM500-HP









      3,3V 5V 12V Общая
    По всей полуплоскости плохо неудовлетворительно неудовлетворительно 0,14 (неудовлетворительно)
    В рабочем диапазоне отлично отлично хорошо 3,86 (хорошо)

    Большие отклонения значений напряжений возникают у данного блока питания только на краях полного диапазона мощности при нетипичных для реальных систем нагрузках.

    При типичном для современных систем распределении мощности по каналам особых претензий к блоку питания нет. Хотя отклонения значений напряжения по шине +12VDC могли бы быть меньше.

    Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

    Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

    В нашем случае мощность, рассчитанная по данной формуле, составила 474 ватт. Это довольно хороший показатель для блока питания мощностью 500 ватт.

    Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



    Средний КПД блока питания
    Диапазон мощности, Вт Значение Оценка
    Полный 79,7 хорошо
    50-250 79,1 удовлетворительно
    100-500 83,1 очень хорошо

    В целом, КПД у данного блока питания находится на довольно среднем уровне для современных моделей.

    Коэффициент мощности у данного блока питания составил в среднем 94,2 процента, что является хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.

    Измерение уровня шума

    Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.


    Уровень шума данного блока питания на мощности до 115 ватт включительно можно считать пониженным, но отнюдь не таким низким, чтобы он позволил не заметить работающий блок питания в помещении с низкий уровнем фонового шума. Спать в одной комнате с данным блоком питания, находящимся во включенном состоянии тоже вряд ли получится.

    При повышении мощности нагрузки, уровень шума также заметно возрастает и в дальнейшем находится на среднем уровне, увеличиваясь до сильного при мощности нагрузки 430 ватт.

    Рейтинги и коэффициенты

    Для удобства сравнения и оценки протестированных моделей БП мы используем систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 660 Вт.

    Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

    В данном случае КМК = 474/500 = 0,948
    Это неплохой, но далеко не отличный показатель.

    Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

    В данном случае средняя цена на момент тестирования составила 109$, соответственно КЭЦ = 500/109 = 4,59 Вт/доллар В принципе, это достаточно низкий показатель. К тому же, данный коэффициент рассчитывается на основе стоимости и мощности блока питания и не принимает во внимание набор его потребительских качеств.

    Итоги

    Блок питания является среднебюджетным решением как по электрическим параметрам, так и по эргономическим характеристикам.

    К недостаткам данной модели можно отнести: достаточно большие отклонения в полном диапазоне мощности, а также отклонения около 3 процентов в рабочем диапазоне мощности по шине +12VDC. Уровень шума данной модели также не является низким. Есть также ряд более мелких недостатков, например, невысокий КПД, а также особенности расположения разъемов и их количество.

    В общем, несмотря на позиционирование данного блока питания в премиум сегмент, он представляет собой по набору потребительских качеств достаточно обычное среднебюджетное решение с вполне типичными недостатками.

     Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



    Блок питания Zalman ZM500-HP предоставлен компанией Пирит
