Блок питания Zalman ZM500-LE

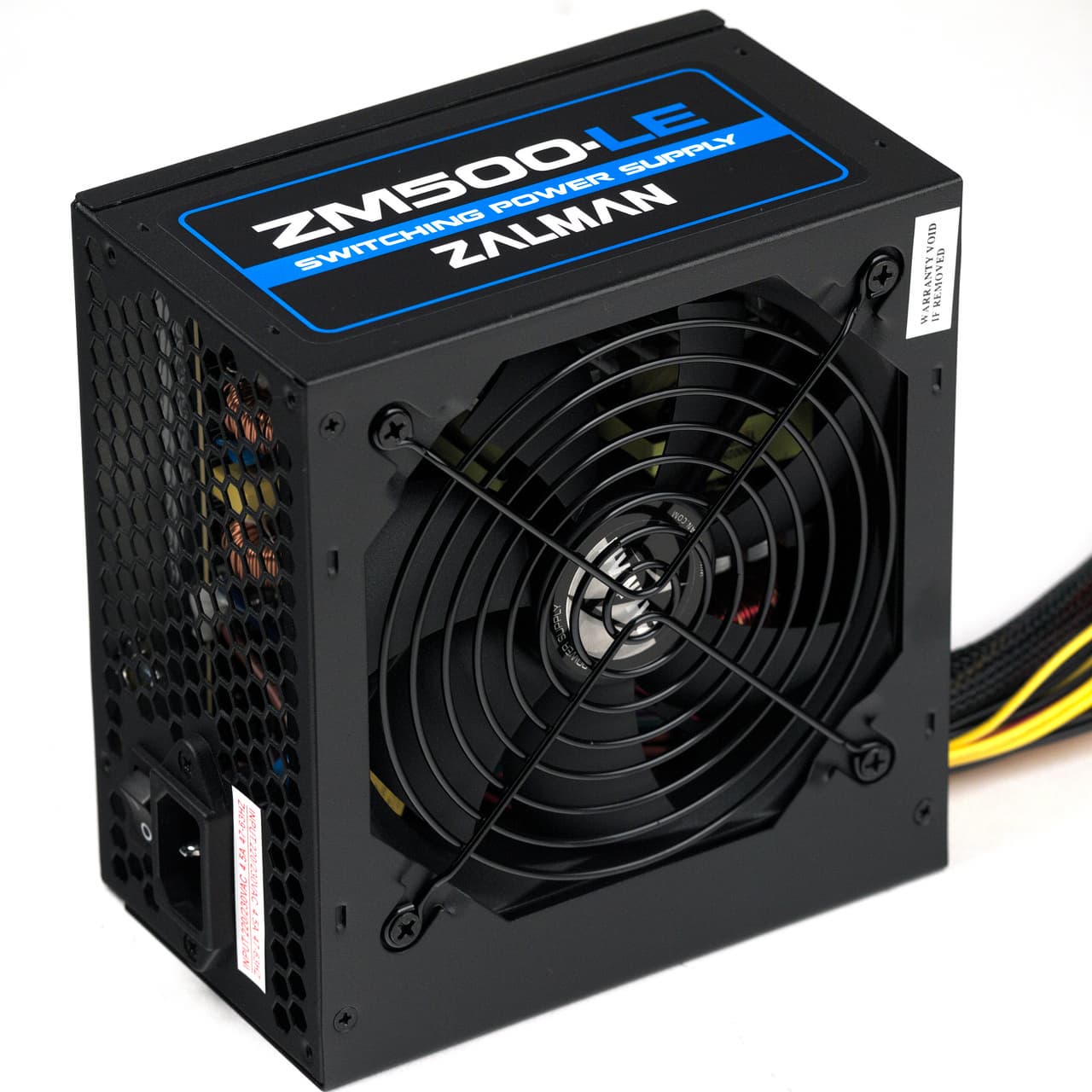

Внешний вид блока питания Zalman ZM500-LE
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-8481282
Розничные предложения
L-8481282-10

Продолжаем знакомиться с ассортиментом недорогих блоков питания, представленных на российском рынке. На этот раз к нам в лабораторию попал источник питания под торговой маркой Zalman: Zalman ZM500-LE, который является представителем самой младшей серии компании.

Поставляется Zalman ZM500-LE в коробке с глянцевой полиграфией, дизайн которой выполнен в черных тонах. Комплект поставки для источника питания с розничной стоимостью около 2500 рублей довольно богат. В нем присутствуют не только сетевой шнур и крепежные винты, но и пластиковые стяжки для фиксации проводов.

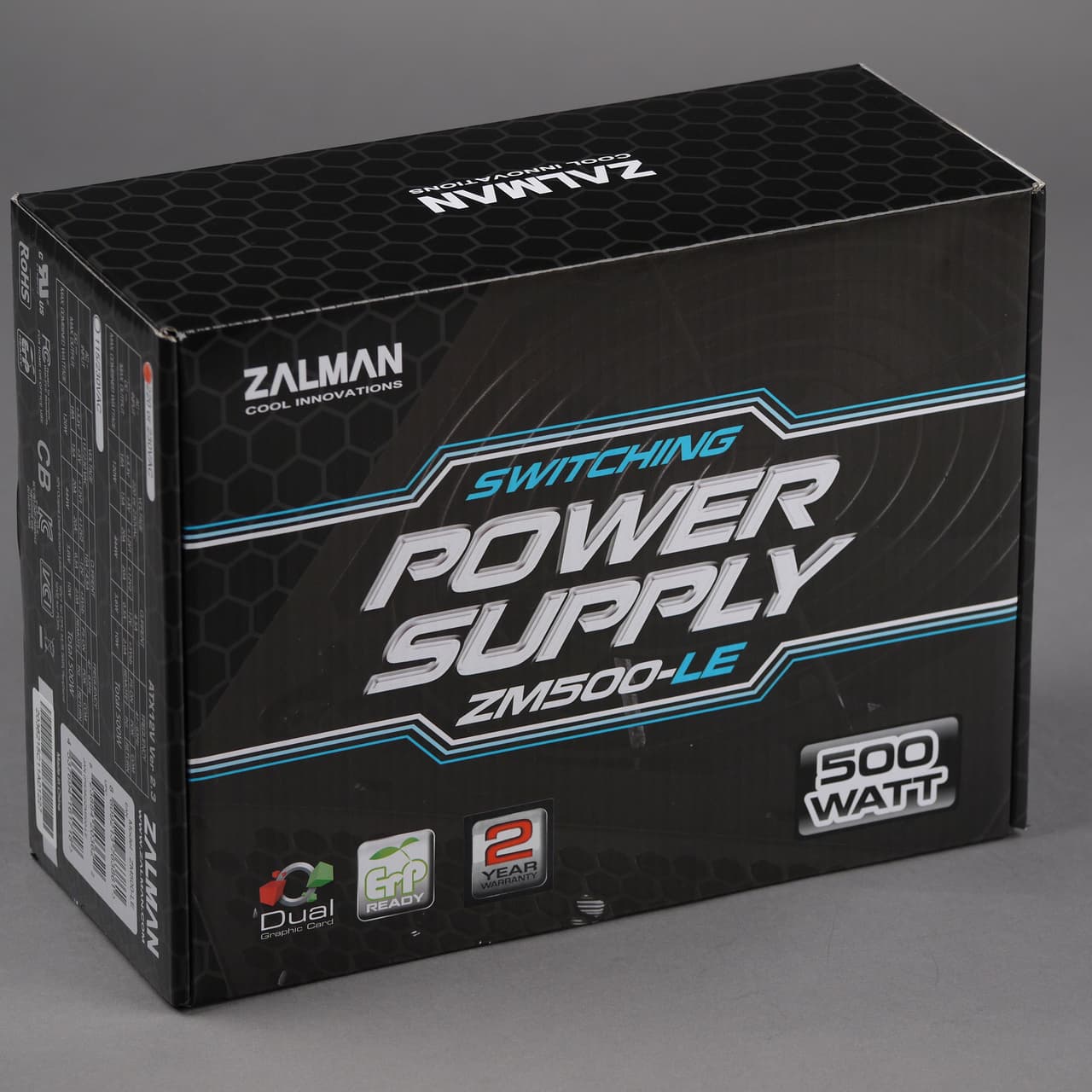

Упаковка блока питания Zalman ZM500-LE

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 140 мм — это стандартный размер для источников питания данного формата.

Характеристики

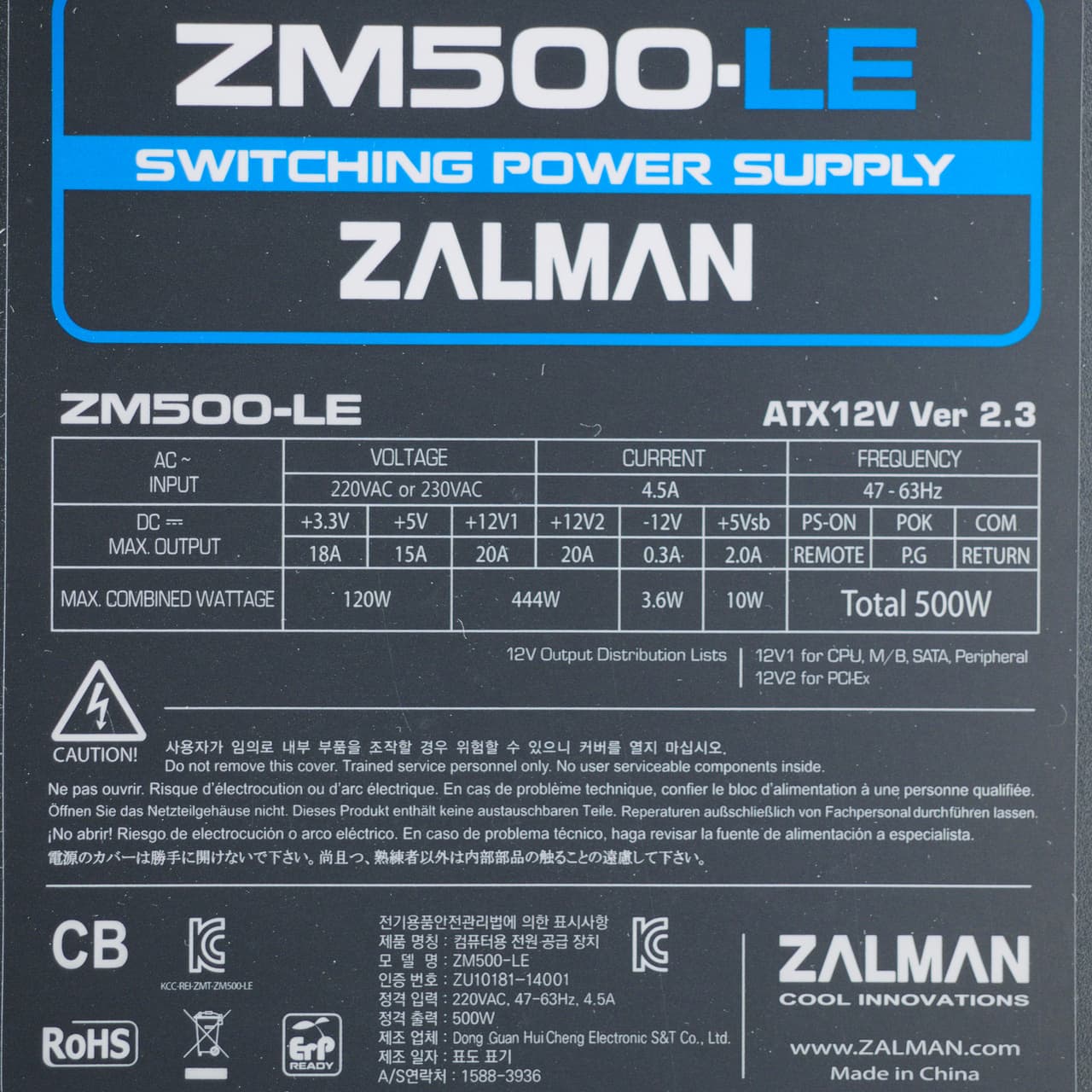

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 444 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,888, что является невысоким показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

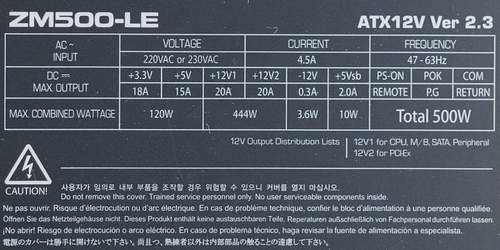

Характеристики блока питания Zalman ZM500-LE

Длина проводов и количество разъемов

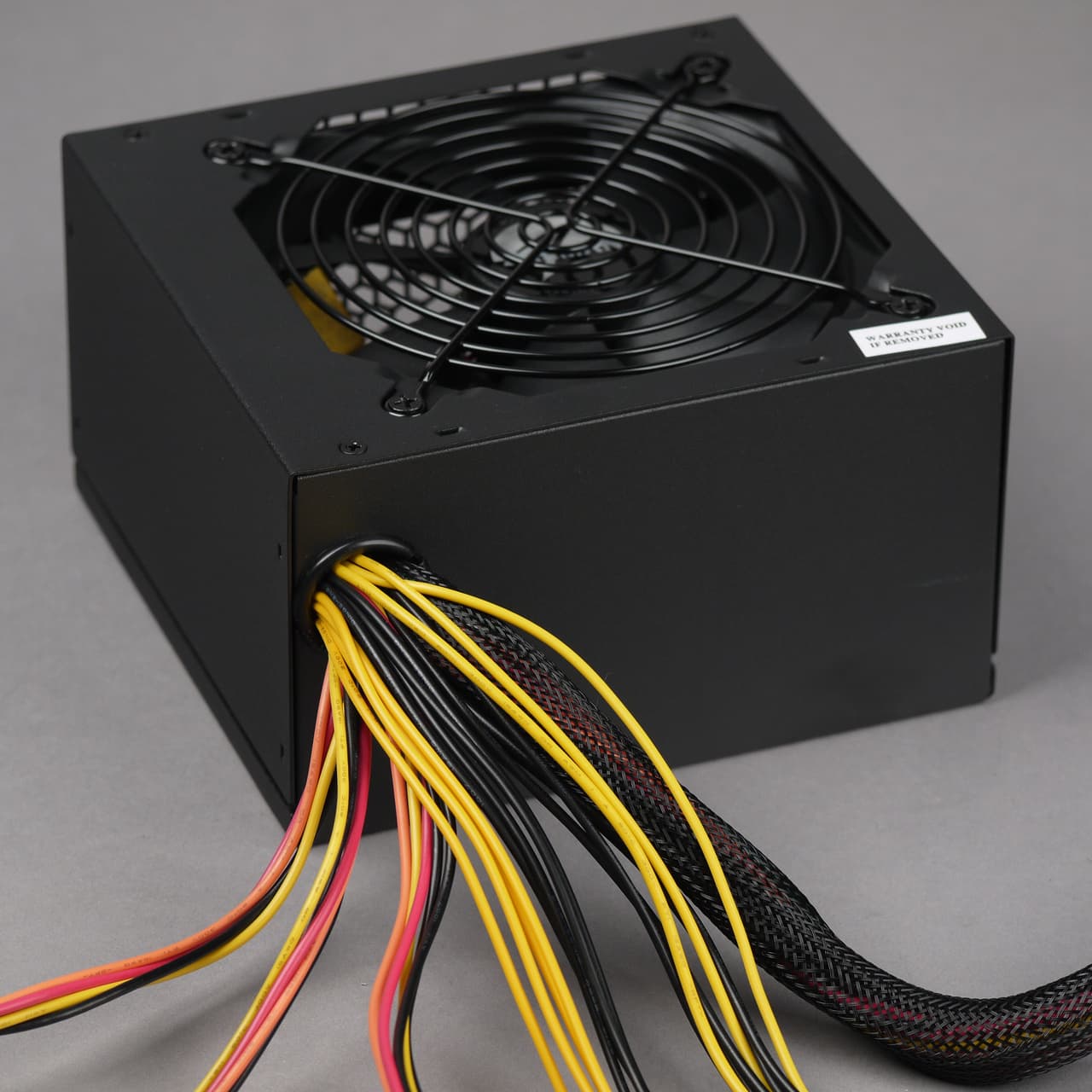

Провода и разъемы блока питания Zalman ZM500-LE

Фиксированные
до основного разъема АТХ — 48 см
до процессорного разъема 8 pin SSI — 61 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 38 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 38 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector2
15 pin Serial ATA Connector7на 3 шнурах
4 pin Floppy Drive Connectorнет

Длина проводов позволяет использовать данный БП в современных среднеразмерных корпусах с нижним расположением блока питания.

Количество разъемов и их взаимное расположение на шнурах вполне удачное. Семь разъемов SATA Power на трех шнурах делают сборку системного блока достаточно удобной, хотя в некоторых случаях все же возможно возникновение определенных сложностей, связанных с не самой большой длиной проводов.

Для бюджетного продукта подобные нюансы вполне типичны.

Система охлаждения

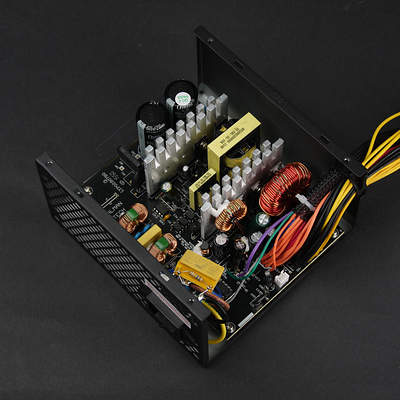

Вид платы блока питания Zalman ZM500-LE

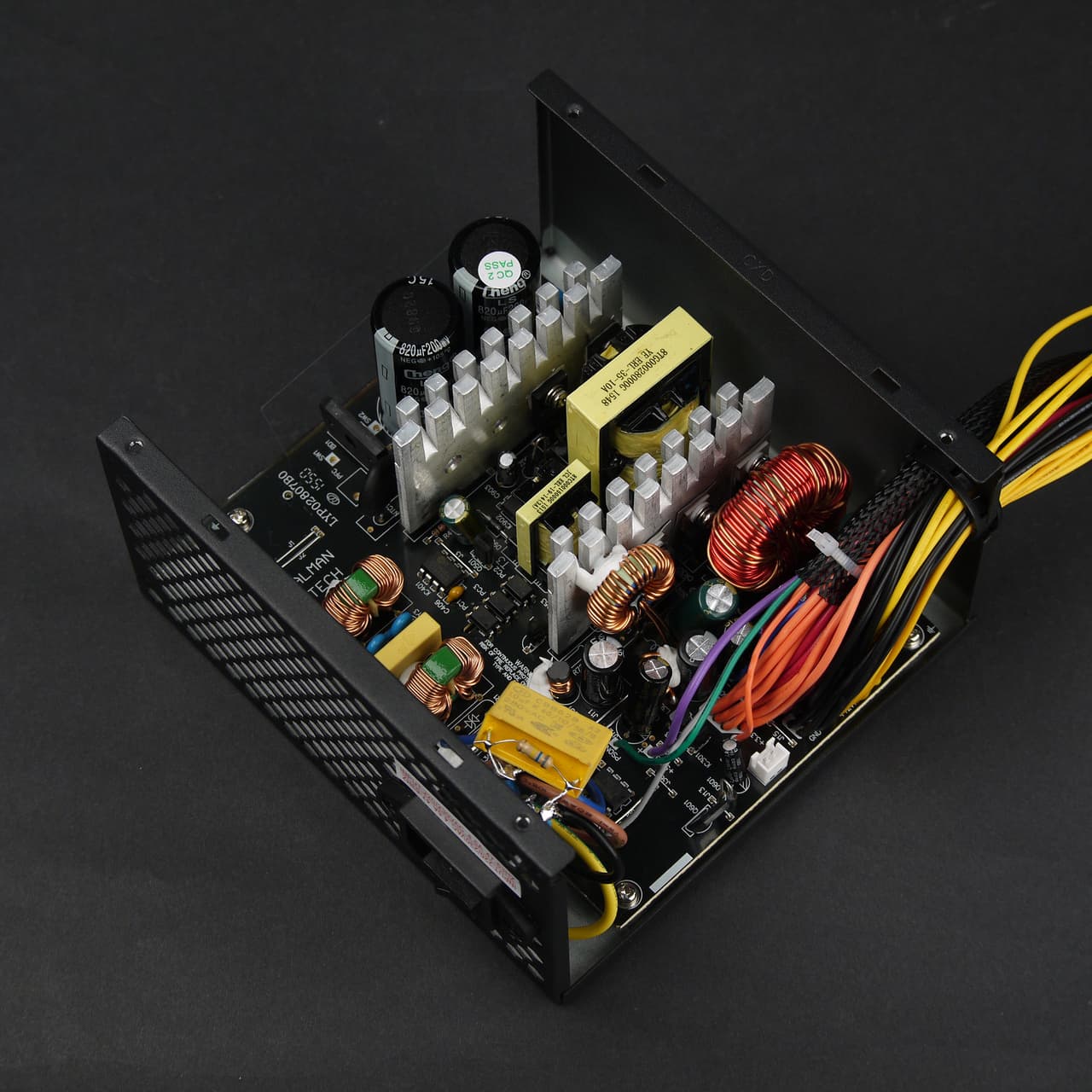

Внутреннее устройство блока питания напоминает дешевые решения родом из нулевых годов. Именно так зачастую выглядели бюджетные блоки питания разных, преимущественно малоизвестных производителей — впрочем, большинство из них выглядели еще хуже. Тут, по крайней мере, собран простейший фильтр помех, есть одноразовый предохранитель (правда, без варистора), а трансформатор и дроссель групповой стабилизации имеют адекватные размеры, да и радиаторы все-таки вполне пристойные. На первый взгляд, работать эта конструкция должна. Конденсаторы Chengy и дешевый вентилятор на подшипнике скольжения не вызывают особого оптимизма, но вряд ли можно найти принципиально более качественные компоненты в блоке питания подобной ценовой категории.

В блоке питания установлен вентилятор EFS-12E12H типоразмера 120 мм производства компании Shenzhen Dongweifeng ElectronicTehnology, сайт данной компании обнаружить не удалось.

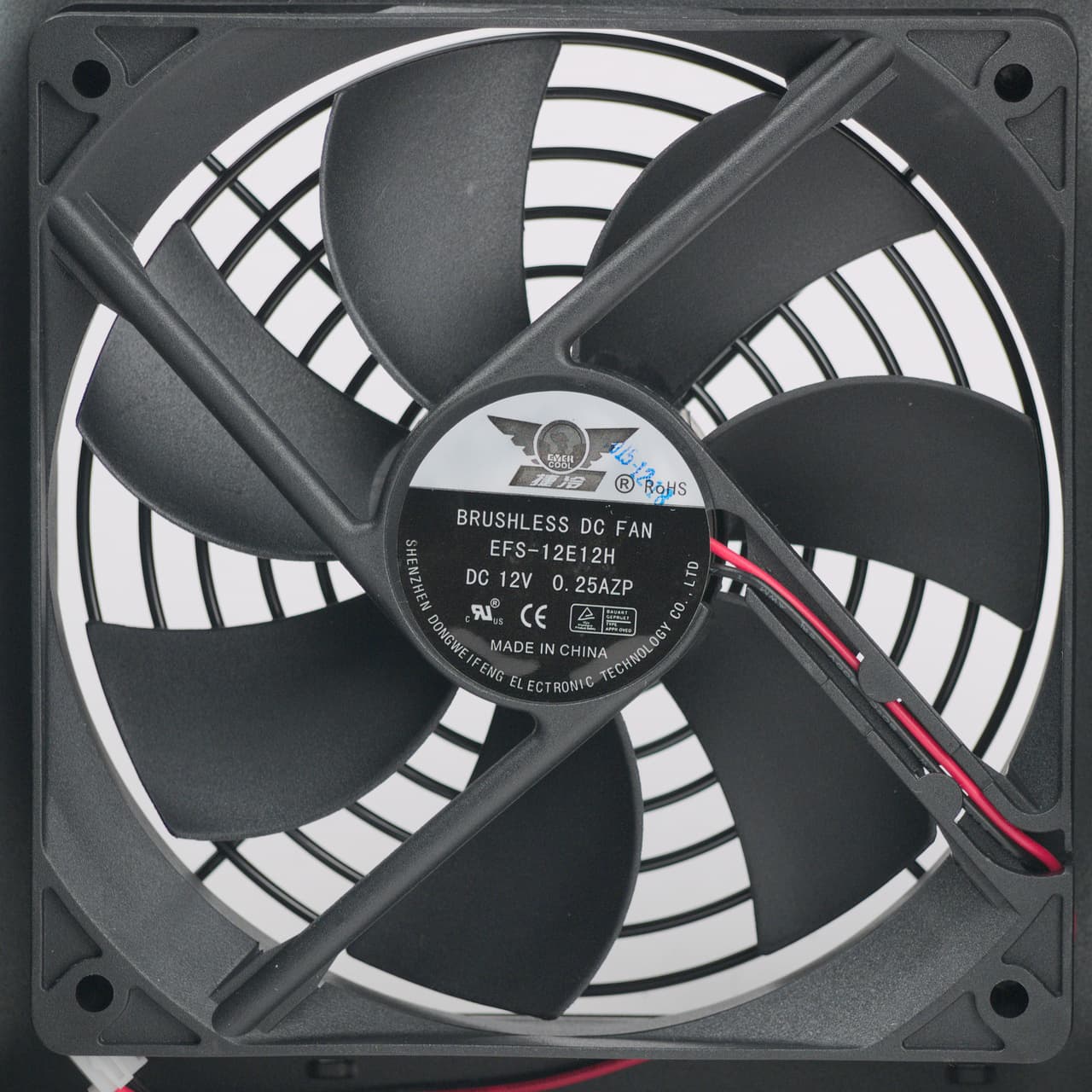

Вентилятор блока питания Zalman ZM500-LE

Данная модель лишена модуля коррекции коэффициента мощности (PFC) — здесь отсутствует не только активный ККМ, но и пассивный. Отсутствие АККМ говорит о том, что данная модель не сможет продаваться в Европе, а потому предназначена только для развивающихся стран. С технической точки зрения, отсутствие АККМ чревато снижением устойчивости при работе на пониженном напряжении (ниже 180 В) питающей сети, в том числе при кратковременных перепадах напряжения. Зато с дешевыми ИБП проблем быть не должно.

Тестирование блока питания

Работа на максимальной мощности Zalman ZM500-LE

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Блок питания без особых проблем справился с долговременной работой на максимальной мощности. Из недостатков стоит отметить только низкую нагрузочную способность канала +3.3VDC и, как следствие, значительное отклонение значения напряжения по данному каналу при относительно высокой мощности нагрузки.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

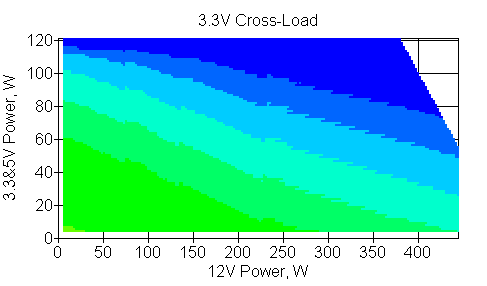

Отклонения по линии +3,3 VDC

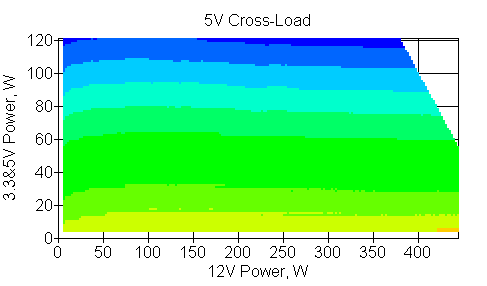

Отклонения по линии +5 VDC

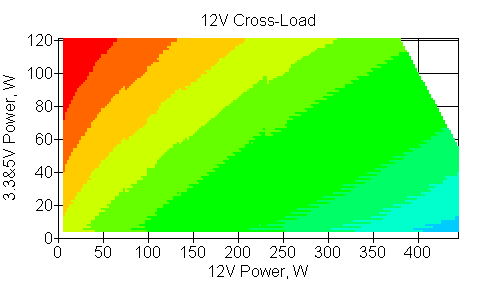

Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. При типовой суммарной мощности нагрузки по каналам +3.3VDC и +5VDC максимальная мощность по каналу +12VDC при отклонении в пределах трех процентов от номинала составила около 444 Вт, т. е. достигла максимального заявленного значения. Для бюджетного продукта это, безусловно, весьма достойно. В принципе, источник питания мощностью 444 Вт позволит обеспечить энергией игровой системный блок с современным четырехъядерным процессором и дискретной видеокартой. Значение напряжения по каналу +5VDC данная модель почти не задирает при типичных нагрузках в современной системе.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через один разъем PCI-E

В случае видеокарты с единственным разъемом питания это не менее 150 Вт при отклонении 3%. Очень достойное значение!

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания это не менее 200 Вт при отклонении 3%, что позволяет использовать достаточно мощные видеокарты уровня GTX 970.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы это около 140 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить с приличным запасом.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае процессора это не менее 150 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор как для сокета LGA1150/51, так и для AM3/FM2, но разгоном лучше не увлекаться. И желательно, чтобы все компоненты имели суммарное потребление в пределах 444 Вт, чего в случае бюджетного системного блока достигнуть несложно.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

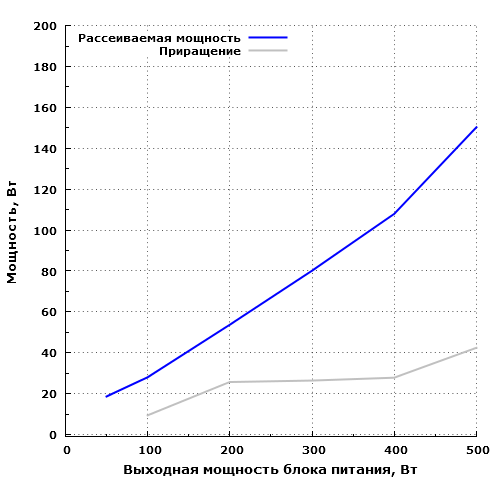

Рассеиваемая мощность Zalman ZM500-LE

Экономичность данной модели весьма низкая. На максимальной мощности блок питания рассеивает около 150 Вт, на мощности 50 Вт — около 19 Вт. 60 Вт он рассеивает на мощности около 220 Вт, а 100 Вт — при порядка 370 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0680,3
STB0,0750,4
Zload0,0864

В режимах без нагрузки параметры очень достойные.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

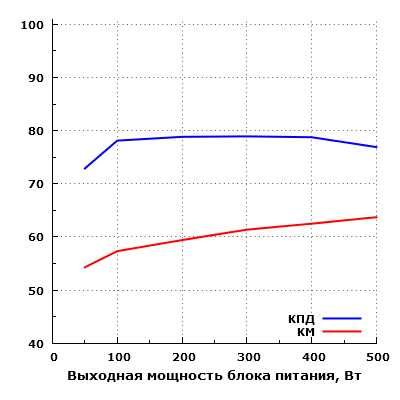

Эффективность Zalman ZM500-LE

Максимальный КПД данной модели составил около 79% на мощности 300 Вт, а на мощности 50 Вт КПД составил порядка 72,9%. При типовых нагрузках данный параметр находится около 78%. Это невысокие значения для современного блока питания.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А12,9

Впрочем, в данном случае пусковой ток не имеет особого значения, так как высокочастотный преобразователь (АККМ) на входе БП отсутствует. Это позволяет использовать данную модель блока питания с большинством однобатарейных ИБП мощностью до 1000 В·А.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

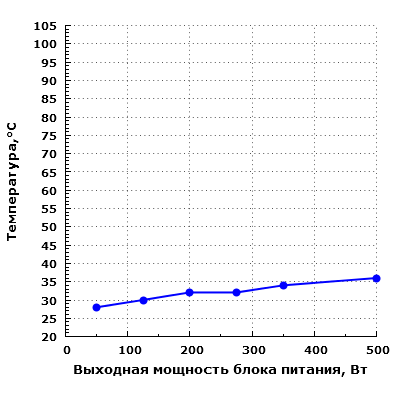

Тепловой режим Zalman ZM500-LE

Термонагруженность конденсаторов находится на низком уровне (их температура ниже 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания имеет хороший запас по температуре конденсаторов.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

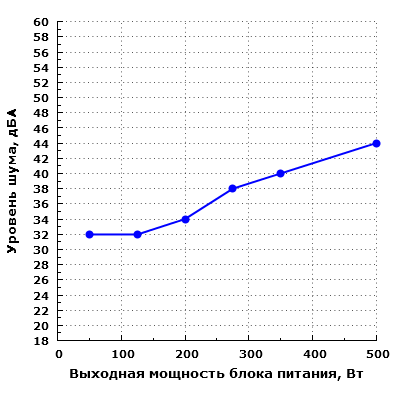

Уровень шума Zalman ZM500-LE

При работе в диапазоне 50—200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Шум на мощности 275 Вт можно охарактеризовать, как находящийся на уровне чуть выше среднетипичного для жилого помещения в дневное время суток, но, тем не менее, шум еще остается в эргономичных пределах.

При работе на мощности 350 Вт шум достигает 40 дБА, а его уровень можно оценить как весьма высокий.

На максимальной мощности шум еще немного повышается, но большой разницы на слух заметить не получится — он по-прежнему воспринимается как очень высокий.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Zalman ZM500-LE нельзя назвать выдающимися, но при определенных условиях этот блок питания способен продемонстрировать вполне удачный их набор. В частности, акустическая эргономика данной модели обеспечивает комфорт при работе за компьютером при мощности нагрузки в пределах 275 Вт. Электрические характеристики, при типичном для современной системы распределении мощности нагрузки по каналам, находятся на вполне достойном уровне. Совокупность этих двух параметров обеспечивает возможность использования данной модели в игровых системах на базе видеоадаптеров среднего уровня.

Итоги

Мы рассмотрели очередной бюджетный продукт, который продемонстрировал не самые плохие потребительские качества, что при стоимости около 2500 рублей может сделать его одним из вариантов для приобретения в случае скромного бюджета. Но не стоит забывать, что, несмотря на достаточно неплохие параметры нового экземпляра, Zalman ZM500-LE представляет собой все-таки очень дешевый продукт с большинством недостатков, присущих решениям данной ценовой категории. И приобретать подобные продукты стоит только при условии, что ничего лучше приобрести возможности нет и в ближайшее время не будет.


Блок питания Zalman ZM500-LE предоставлен на тестирование производителем
