Блок питания Zalman ZM1000-EBT

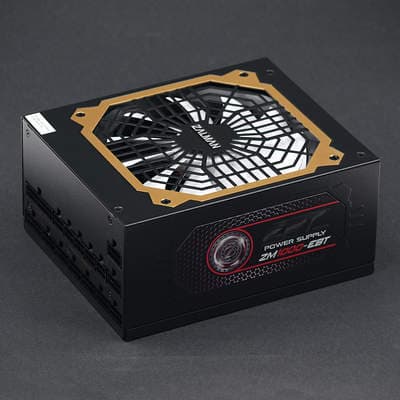

Внешний вид блока питания Zalman ZM1000-EBT
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блоки питания компании Zalman достаточно давно не попадали в фокус нашего внимания, но сейчас мы планируем исправить данную ситуацию. Мы получили возможность протестировать одну из новых моделей, выпускаемых в серии EBT, а точнее, флагманское решение данной серии — ZM1000-EBT. В данном обзоре выясним, насколько данная модель интересна конечному пользователю.

Поставляется блок питания в коробке приличных размеров из картона достаточной прочности, заклеенной стикером-пломбой, но, разумеется, без ручки для переноски: сейчас это не модно. Дизайн коробки решен в черно-красно-белых тонах, также на ней изображена стилизованная буква Z на фоне некой технологичной конструкции.

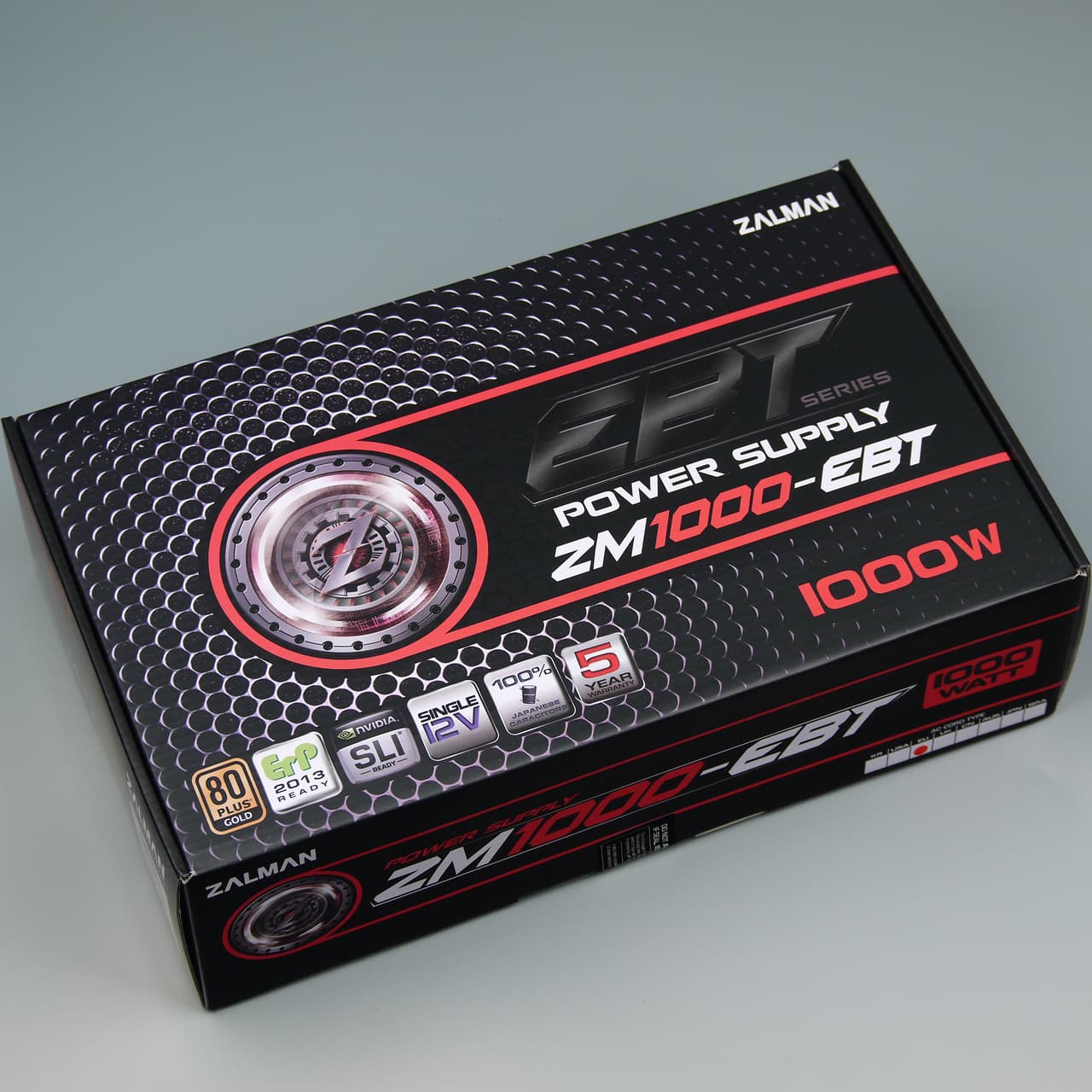

Упаковка блока питания Zalman ZM1000-EBT

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 180 мм, дополнительно потребуется не менее 15 мм для размещения подключенных разъемов, поэтому стоит рассчитывать на установочный размер около 200 мм. Блок питания такого размера можно установить почти в любой полноразмерный корпус, а вот с установкой в компактные корпуса возможны определенные сложности.

Из интересных особенностей, реализованных в Zalman ZM1000-EBT, можно упомянуть систему Extra Cooling System, которая обеспечивает вращение вентилятора в течение одной минуты после выключения. Сама по себе подобная функция не нова, оригинальным тут является то, что вентилятор продолжает вращаться даже при отключении сетевого питания, а не только при переходе в дежурный режим (Stand by).

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1000 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

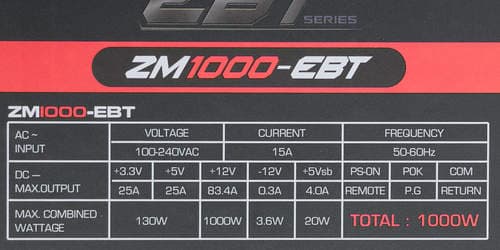

Характеристики блока питания Zalman ZM1000-EBT

Длина проводов и количество разъемов

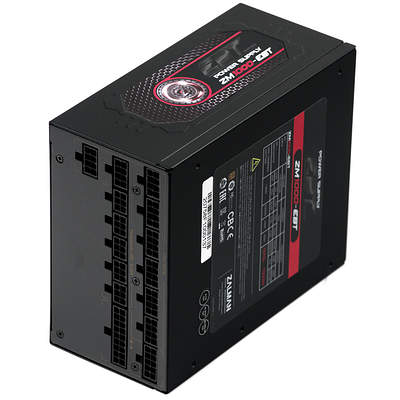

Провода и разъемы блока питания Zalman ZM1000-EBT
Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 47 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 47 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 47 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector6на 6 шнурах
4 pin Peripheral Connector8эргономичные, на 2 шнурах
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector1

Количество разъемов для подключения компонентов внутри системного блока позволяет подключить почти любую систему: 3 видеокарты с двухпортовым питанием и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное замечание: было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. В то же время, количество «молексов» тут явно избыточно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до каждого из двух восьмиконтактных разъемов питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Система охлаждения

Вид платы блока питания Zalman ZM1000-EBT

Основные полупроводниковые элементы расположены на четырех радиаторах: два из них занимают элемены высоковольтных цепей, а еще два — низковольтных. Расположение элементов оставляет достаточно много свободного места внутри корпуса блока питания, что обеспечивает низкое аэродинамическое сопротивление потоку воздуха, нагнетаемого вентилятором.

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями: высоковольтные — Rubycon, низковольтные — Nippon Chemi-Con. Тут все весьма достойно.

Вентилятор блока питания Zalman ZM1000-EBT

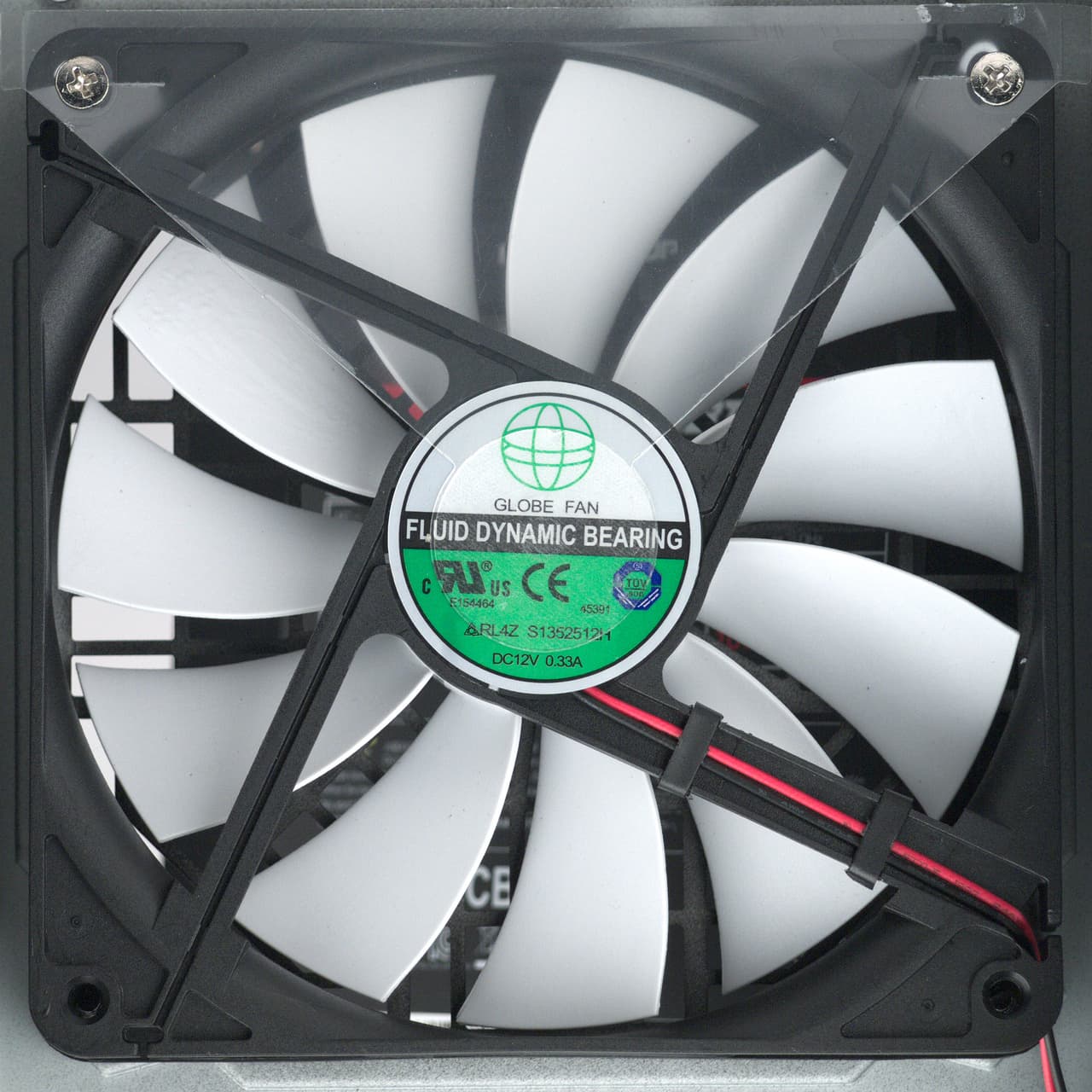

Под проволочной решеткой установлен вентилятор RL4Z S1352512H типоразмера 135 мм (120 мм между центрами крепежных отверстий) производства Globe Fan. Судя по характеристикам аналогичного вентилятора с подсветкой, эта модель имеет максимальную скорость вращения 2000 об/мин. Подключение разъемное двухпроводное. Судя по надписи на этикетке, здесь применен гидродинамический подшипник, что вполне возможно, однако сайт Globefan не предоставляет информацию о подобной модификации.

Тестирование блока питания

Работа на максимальной мощности Zalman ZM1000-EBT

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

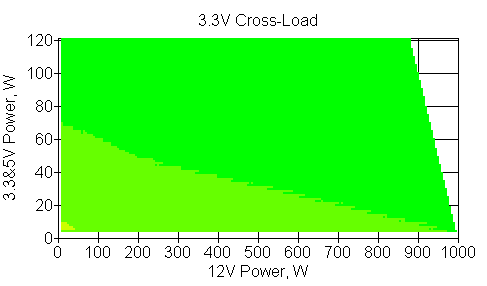

Отклонения по линии +3,3 VDC

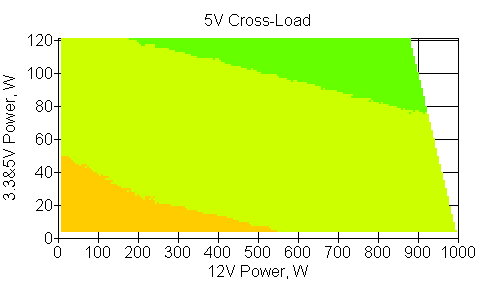

Отклонения по линии +5 VDC

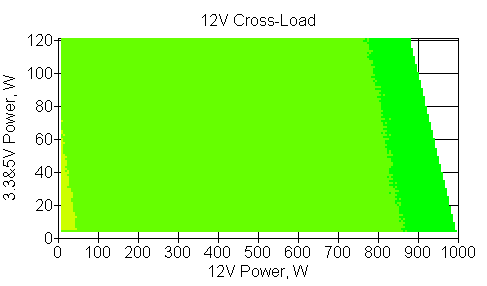

Отклонения по линии +12 VDC

К каналам +3.3VDC и +12VDC претензий нет — отклонения здесь в пределах двух и трех процентов соответственно в сторону увеличения значения. Что касается напряжения по каналу +5VDC, то оно выше номинала на 2-4 процента во всем протестированном диапазоне мощности, но отклонение не превышает пятипроцентный порог. Нельзя сказать, что подобное поведение БП является отличным, особенно в случае флагманских решений, но никаких особых проблем это доставить не должно.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

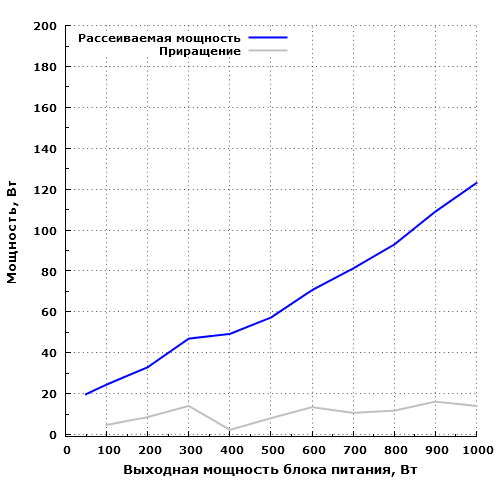

Рассеиваемая мощность Zalman ZM1000-EBT

Экономичность модели находится на вполне адекватном уровне: на максимальной мощности БП рассеивает около 123 Вт, 60 Вт он рассеивает на мощности порядка 520 Вт, 100 Вт — на мощности около 840 Вт. Показатели не самые выдающие, но и далеко не самые худшие.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0480,2
STB0,0950,4
Zload0,16621

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть больше 21 Вт, что несколько странно, так как обычным является значение в районе 10 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

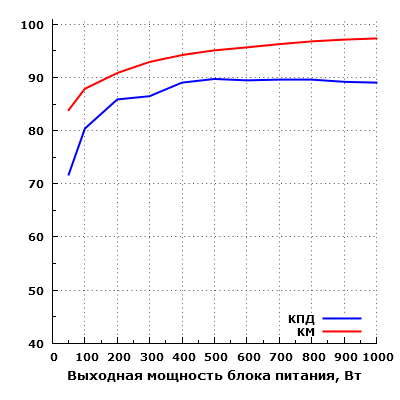

Эффективность Zalman ZM1000-EBT

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 89% в диапазоне мощности от 400 до 1000 ватт, максимальное зарегистрированное значение составило около 89,7% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 71,7%.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 250

Таким образом, источник питания сможет работать почти с любой современной видеокартой.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

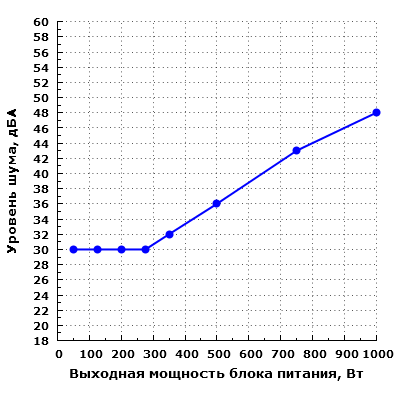

Уровень шума Zalman ZM1000-EBT

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 275 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе в диапазоне 350—500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером. В реальности же собрать систему, которая будет потреблять от блока питания 500 Вт и при этом иметь шум более низкий, чем данная модель БП, почти невозможно, так как даже системы СВО создают ненулевой уровень шума.

В диапазоне от 750 Вт шум уже довольно высокий, хотя и нагрузка с таким потреблением будет шуметь весьма ощутимо.

В целом, несмотря на то, что даже при малой мощности блок питания нельзя признать очень тихим, в типовых системах этот БП вряд ли окажется заметным источником шума при мощности нагрузки до 500 Вт включительно, а до мощности 275 Вт блок питания работает достаточно тихо.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

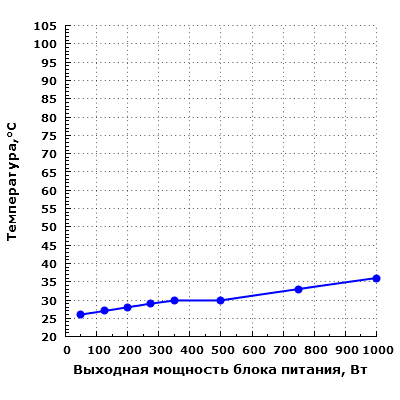

Тепловой режим Zalman ZM1000-EBT

Термонагруженность конденсаторов находится на низком уровне (35 градусов и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

Работа на максимальной мощности Zalman ZM1000-EBT

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

БП продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях на максимальной мощности ожидаемо возрос до 52 дБА (т. е. на 4 дБА от исходного значения), а вот на мощности 125 Вт уровень шума вырос на 21 дБА от первоначального значения и составил 51 дБА.

Что касается температуры конденсаторов, то она составила 53 градуса (рост на 17 градусов) при работе на максимальной мощности и 43 градуса (рост на 15 градусов) при работе на мощности 125 Вт. Таким образом, даже в столь жестких условиях термонагруженность конденсаторов не вызывает беспокойства.

Оценка потребительских качеств

Потребительские качества Zalman ZM1000-EBT находятся на хорошем уровне. Они не идеальные, но вполне достойные. Акустическая эргономика могла бы быть лучше — особенно хотелось бы видеть уровень шума при низкой нагрузке не выше 25 дБА. Набор разъемов довольно богатый, хотя он и не максимально приспособлен для современных систем.

На момент написания обзора стоимость данной модели в московской рознице соответствовала 150 долларам. Таким образом, это один из самых доступных БП мощностью 1000 Вт среди моделей известных производителей. И за это ему можно простить некоторые недостатки, которые не носят критического характера — а других мы не обнаружили. Zalman ZM1000-EBT сможет хорошо себя проявить в системах с большой нагрузкой канала +12VDC, так как этот блок питания лучше всего себя чувствует именно при таком сценарии эксплуатации

Итоги

Zalman ZM1000-EBT произвел весьма положительное впечатление. Технико-эксплуатационные характеристики модели находятся на очень хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, невысокая термонагруженность, использование конденсаторов исключительно японских производителей, вентилятор на гидродинамическом подшипнике и вполне достойные электрические характеристики в целом. Правда, особенно высокой экономичностью данный БП похвастаться не может. Также его уровень шума не является очень низким даже при минимальной нагрузке, но в целом акустическая эргономика вполне достойная и должна удовлетворить подавляющее большинство потребителей — за исключением «фанатов тишины».

Впрочем, все перечисленное — это вполне стандартные недостатки, которые есть у подавляющего большинства сравнительно недорогих блоков питания подобной мощности.
