Блок питания Zalman ZM650-XG

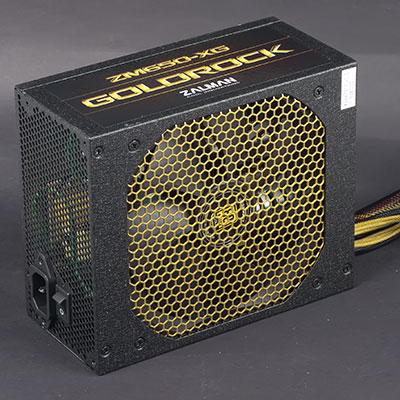

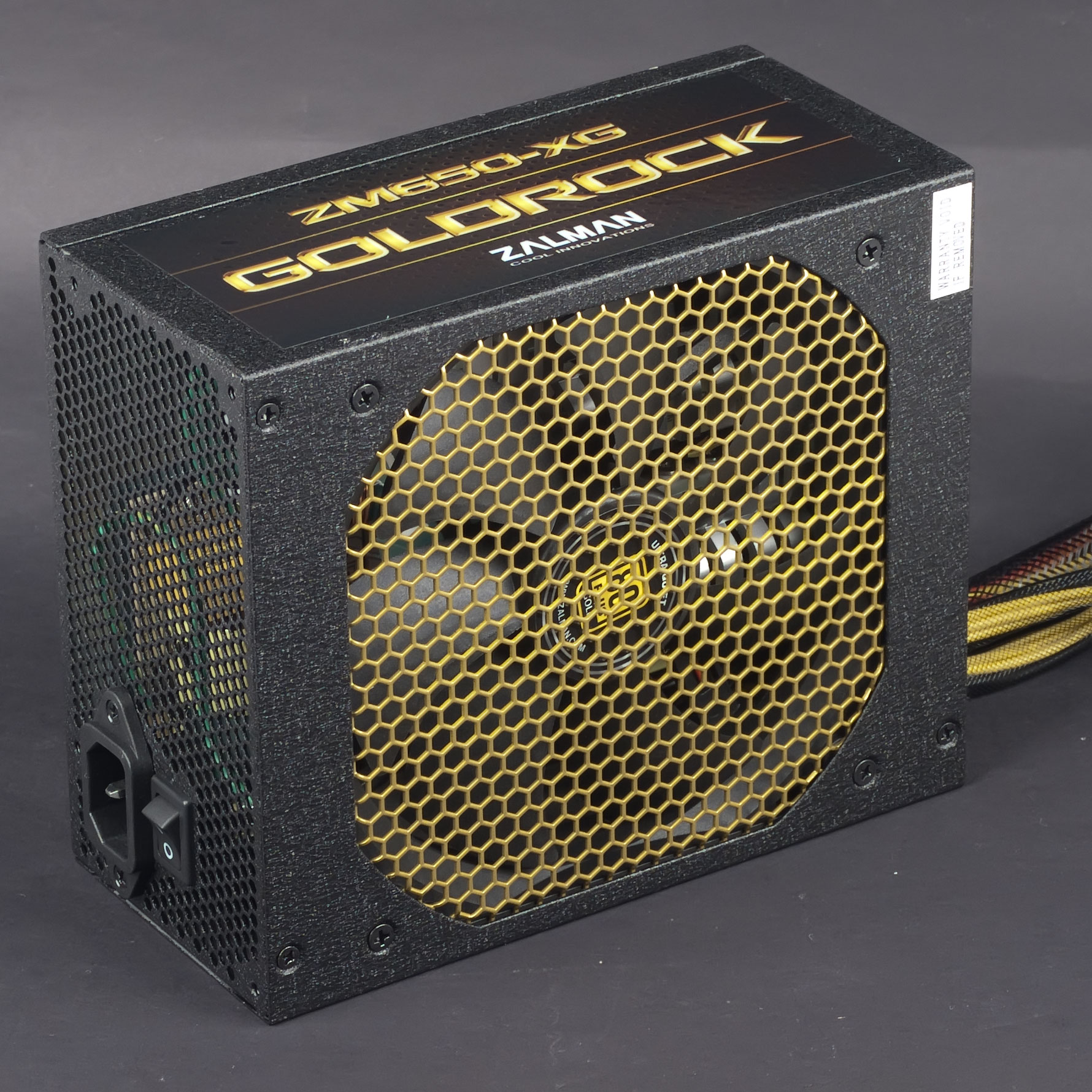

Внешний вид блока питания Zalman ZM650-XG
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В серии Goldrock у компании Zalman представлены три модели мощностью 550, 650 и 750 Вт. Нам предстоит познакомиться со средней моделью из этого списка — ZM650-XG, которая характеризуется наличием сертификата 80Plus Gold, а также использованием конденсаторов японского производства.

Упаковка продукта представляет собой коробку средних размеров без ручки для переноски. Цветовая гамма, использованная в оформлении упаковки, представлена сочетанием оттенков черного и желтого цветов.

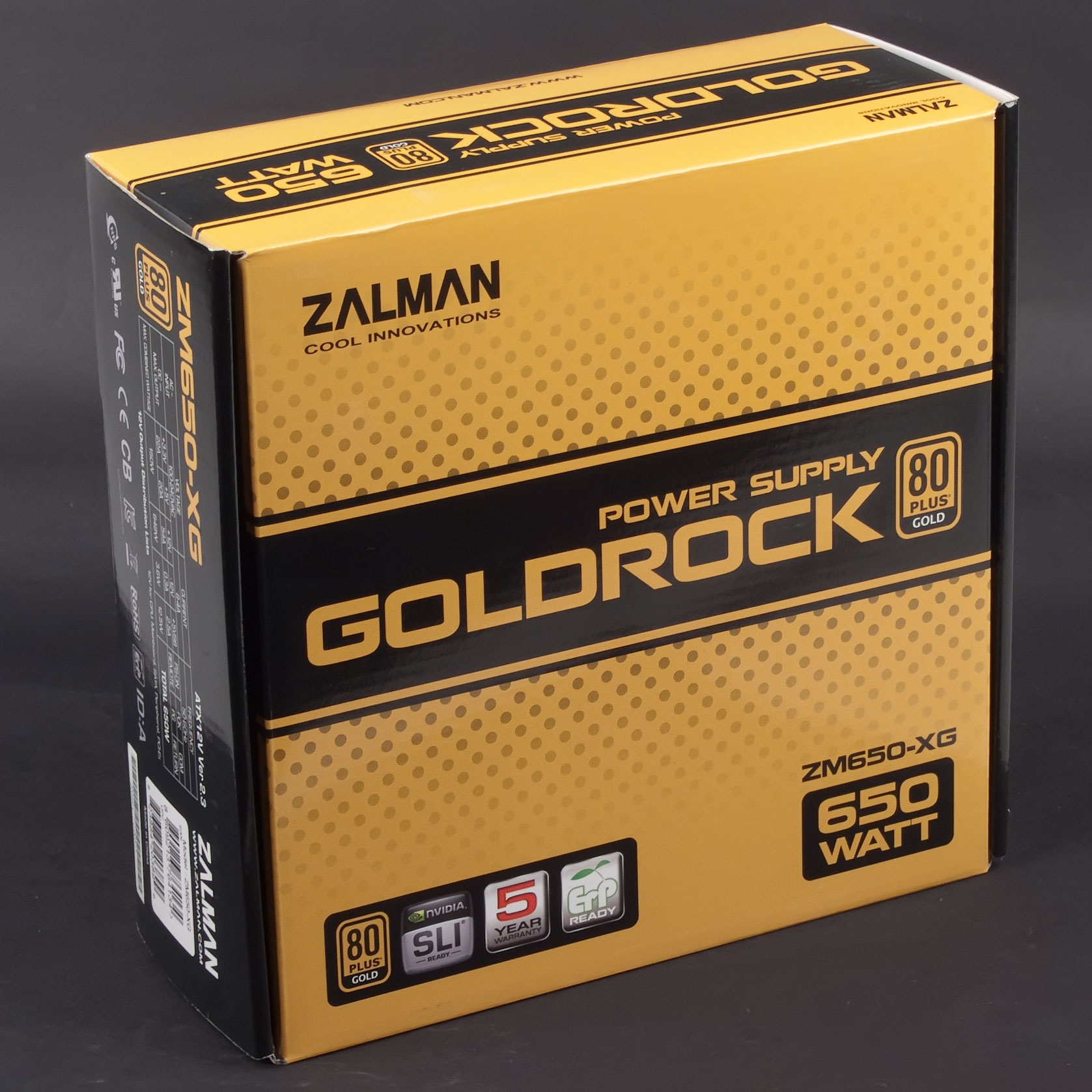

Упаковка блока питания Zalman ZM650-XG

Корпус блока питания имеет покрытие черного цвета с заметной фактурой, создающее впечатление дорогого и качественного продукта. Штампованная вентиляционная решетка золотистого цвета контрастирует с цветом корпуса, выгодно дополняя внешний вид продукта. В данном случае участие дизайнеров действительно ощущается, причем их работа вызывает позитивные эмоции.

Характеристики

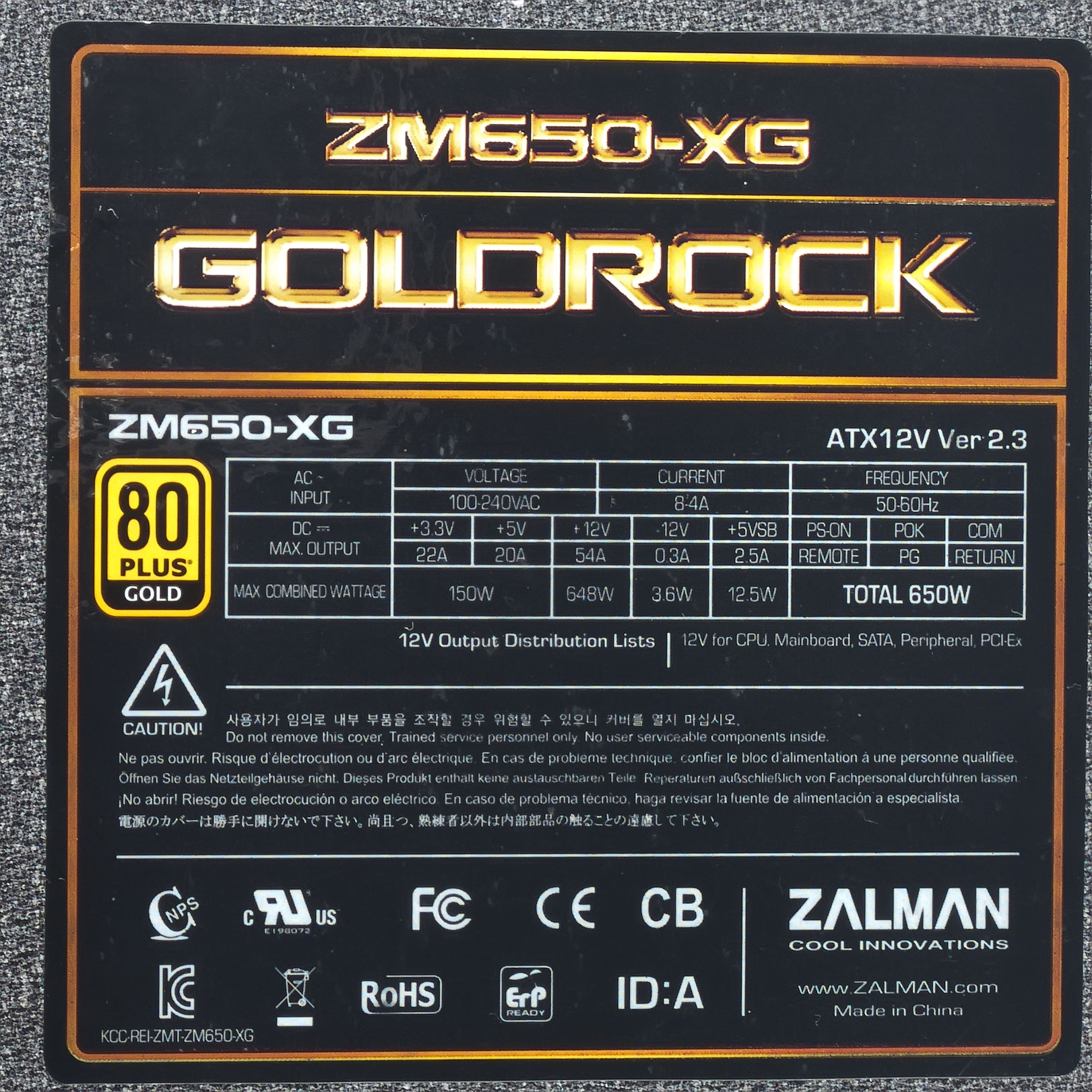

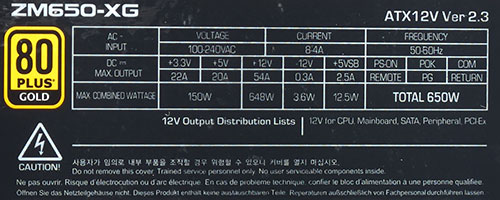

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 648 Вт (54 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,996 — это отличный показатель для блоков питания подобной мощности.

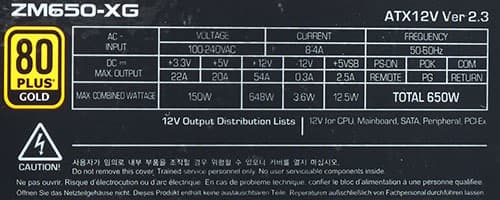

Характеристики блока питания Zalman ZM650-XG

Длина проводов и количество разъемов

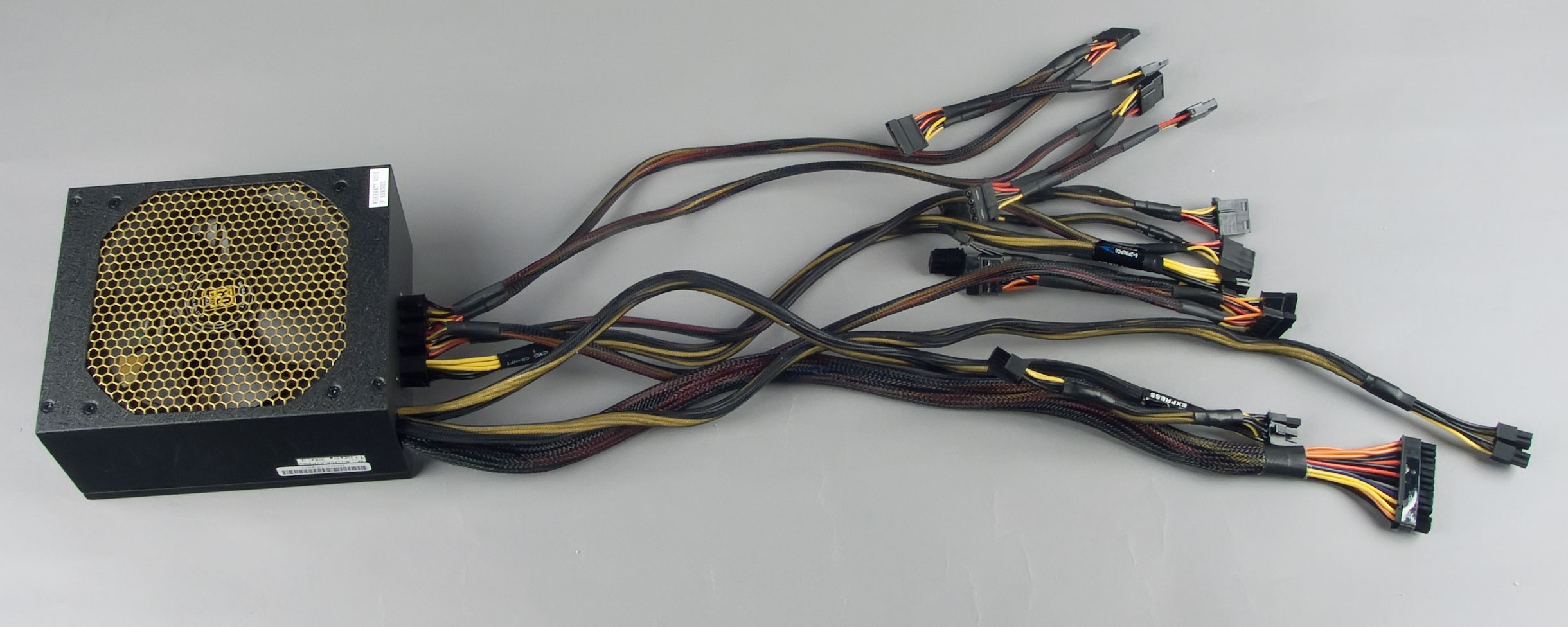

Провода и разъемы блока питания Zalman ZM650-XG

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс еще 15 см до второго такого же разъема
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector6
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более длина проводов до коннектора питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех жгутах, а вот к количеству разъемов питания видеокарты особых претензий нет, скорее даже их количество избыточно.

Система охлаждения

Вентилятор блока питания Zalman ZM650-XG

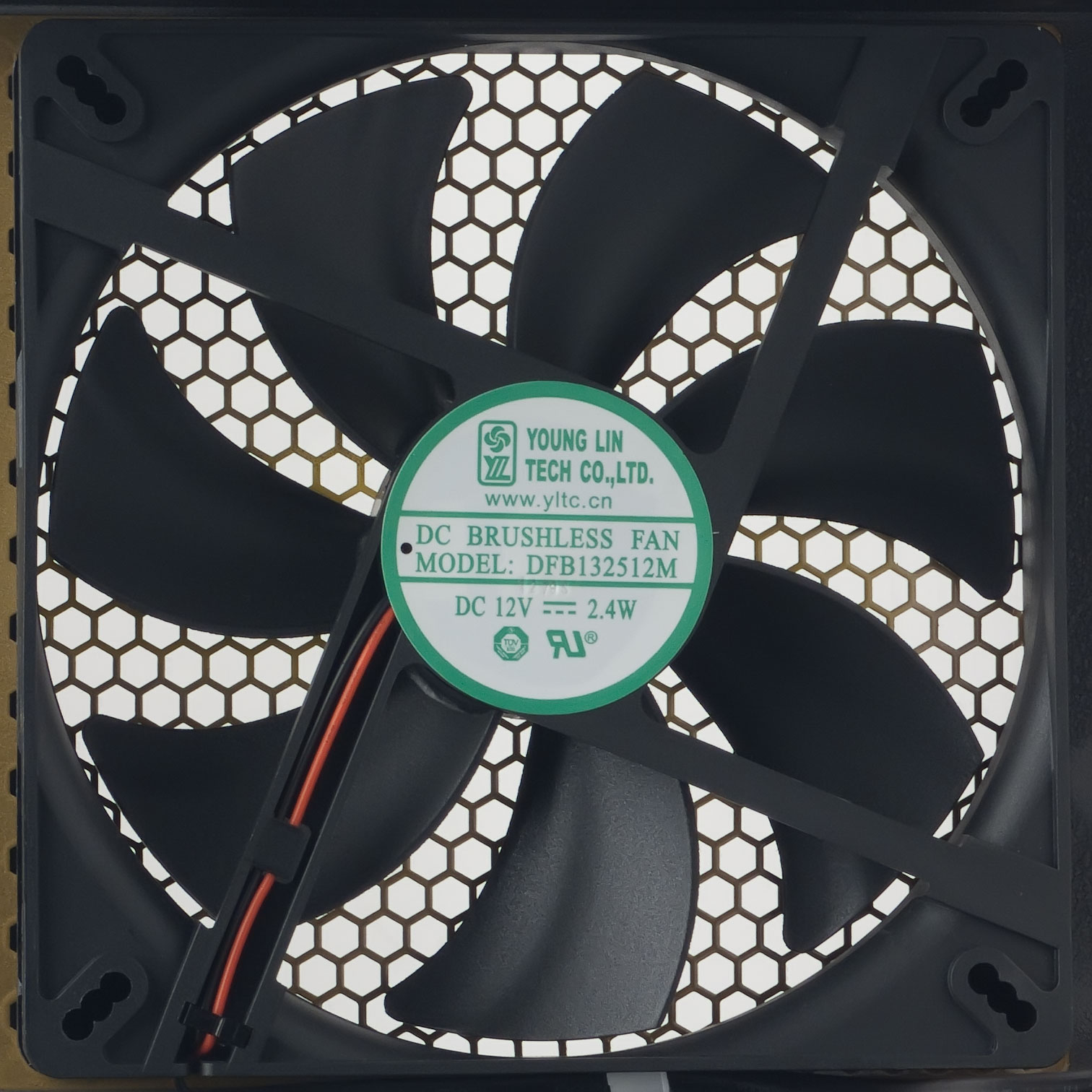

В блоке питания установлен вентилятор типоразмера 135 мм (DFB132512M), имеющий, по данным производителя, максимальную скорость вращения 1500 оборотов в минуту. Вентилятор основан на подшипнике качения. Произведен вентилятор компанией YLTC.

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 4 мм.

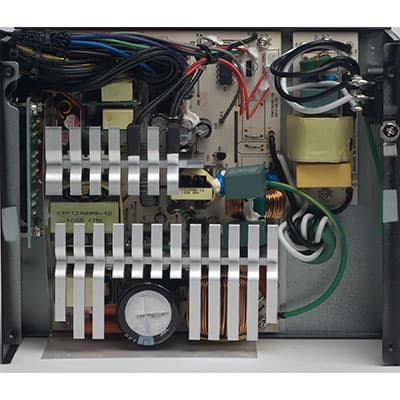

Вид платы блока питания Zalman ZM650-XG

Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

В высоковольтной части установлен конденсатор Matsushita емкостью 470 мкФ (420 В), в выходном каскаде установлены преимущественно конденсаторы Nippon Chemi-Con различных номиналов. Все конденсаторы рассчитаны на максимальную температуру 105 градусов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

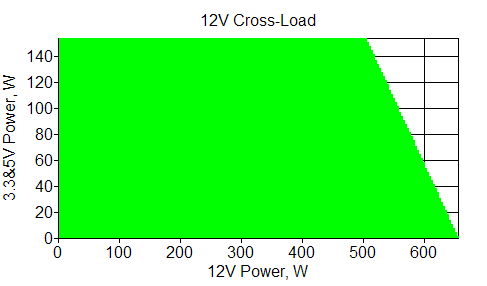

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

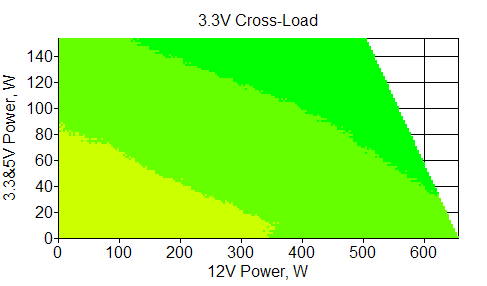

Отклонения по линии +3,3 VDC

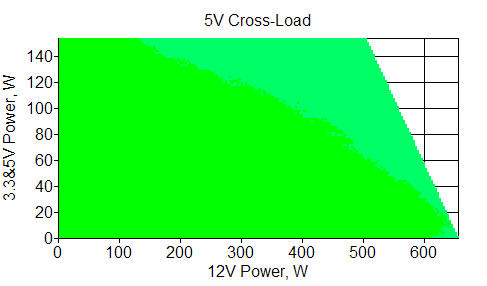

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать очень хорошим показателем.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

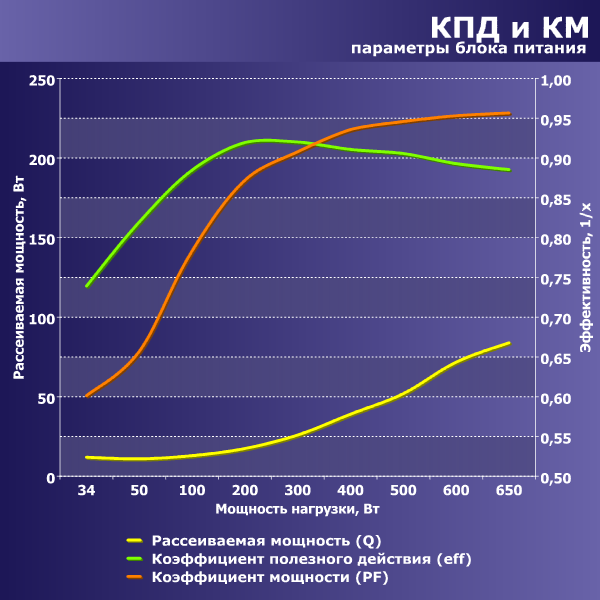

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 92% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 82%, на мощности 34 Вт — около 74%. В целом это хорошие показатели для современных блоков питания подобной мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 500 Вт.

Данная модель характеризуется хорошей экономичностью и довольно небольшими потерями при преобразовании энергии.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

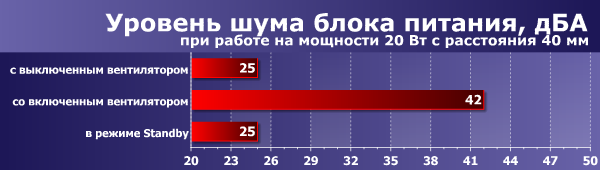

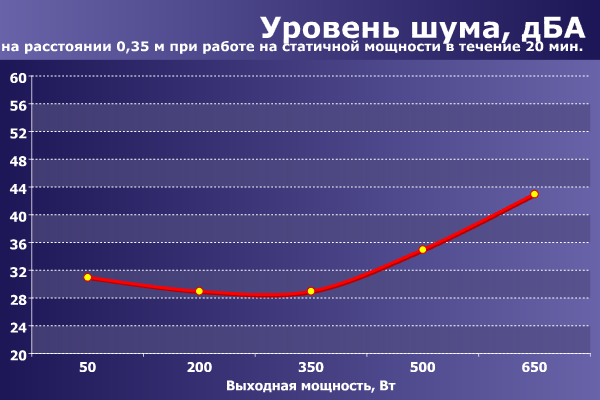

Уровень шума данной модели при работе на мощности до 500 Вт включительно приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При низкой нагрузке появляется хорошо заметный шум электроники вентилятора.

На максимальной мощности — при нагрузке в 650 Вт — шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на приличном уровне, то есть он лучше типичного среднего уровня, но и к решениям со сверхнизким уровнем шума данная модель не относится. В большинстве случае подобный уровень шума в типовых режимах расценивается обычными пользователями как относительно низкий. А при отсутствии какой-либо звукошумовой оптимизации компонентов компьютера шум БП не будет выделяться даже в режимах с повышенным потреблением.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Почти все потребительские качества данной модели находятся на весьма высоком уровне, несколько хуже выглядит только акустическая эргономика, но и она — на уровне выше среднего, хотя, конечно, тут мы ожидали большего. Количество разъемов также не совсем оптимально для блока питания подобной мощности, но в подавляющем большинстве случаев каких-либо проблем это не доставит. Электрические характеристики и экономичность находятся на очень хорошем уровне.

Наиболее удачно продемонстрировать свои сильные стороны данная модель сможет в системе из мощных компонентов с не слишком развитой дисковой подсистемой.

Итоги

Блок питания оставил хорошее впечатление: это не идеальный продукт, но набор потребительских качеств у него вполне достойный. Цены на данную модель стартуют примерно от 4100 рублей, что, разумеется, не так уж мало. Более того, в этом ценовом сегменте довольно высока конкуренция, и тут Zalman ZM650-XG смотрится не очень выигрышно, так как рачительный пользователь предпочтет взять или более доступную модель мощностью 550 Вт или же модель на 750 Вт, которая выполнена на другой платформе и должна, по идее, иметь улучшенный набор потребительских качеств.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-8470110
Предложения Zalman ZM650-XG по данным Яндекс.Маркет
L-8470110-10


Блок питания Zalman ZM650-XG предоставлен на тестирование производителем
