Блок питания Thermaltake TR2 Gold 600

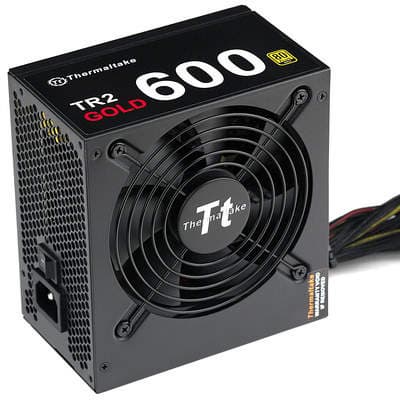

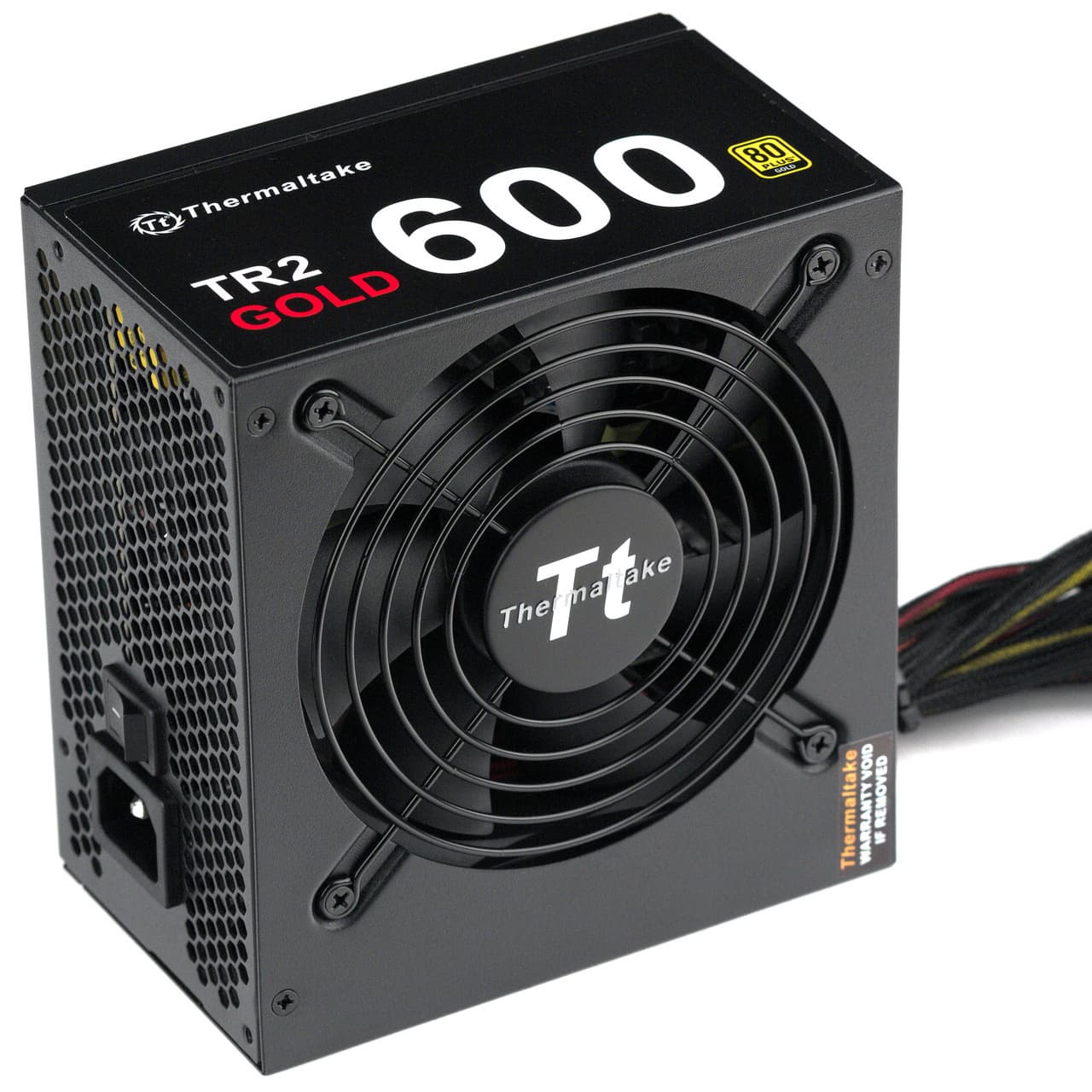

Внешний вид блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Российское представительство компании Thermaltake предоставило нам предпродажный сэмпл новой модели блока питания Thermaltake TR2 600 Gold, который позиционируется в качестве среднебюджетного решения при рекомендованной розничной цене около 100 долларов. Нам предстоит изучить технико-эксплуатационные характеристики нового продукта и дать оценку его потребительским качествам.

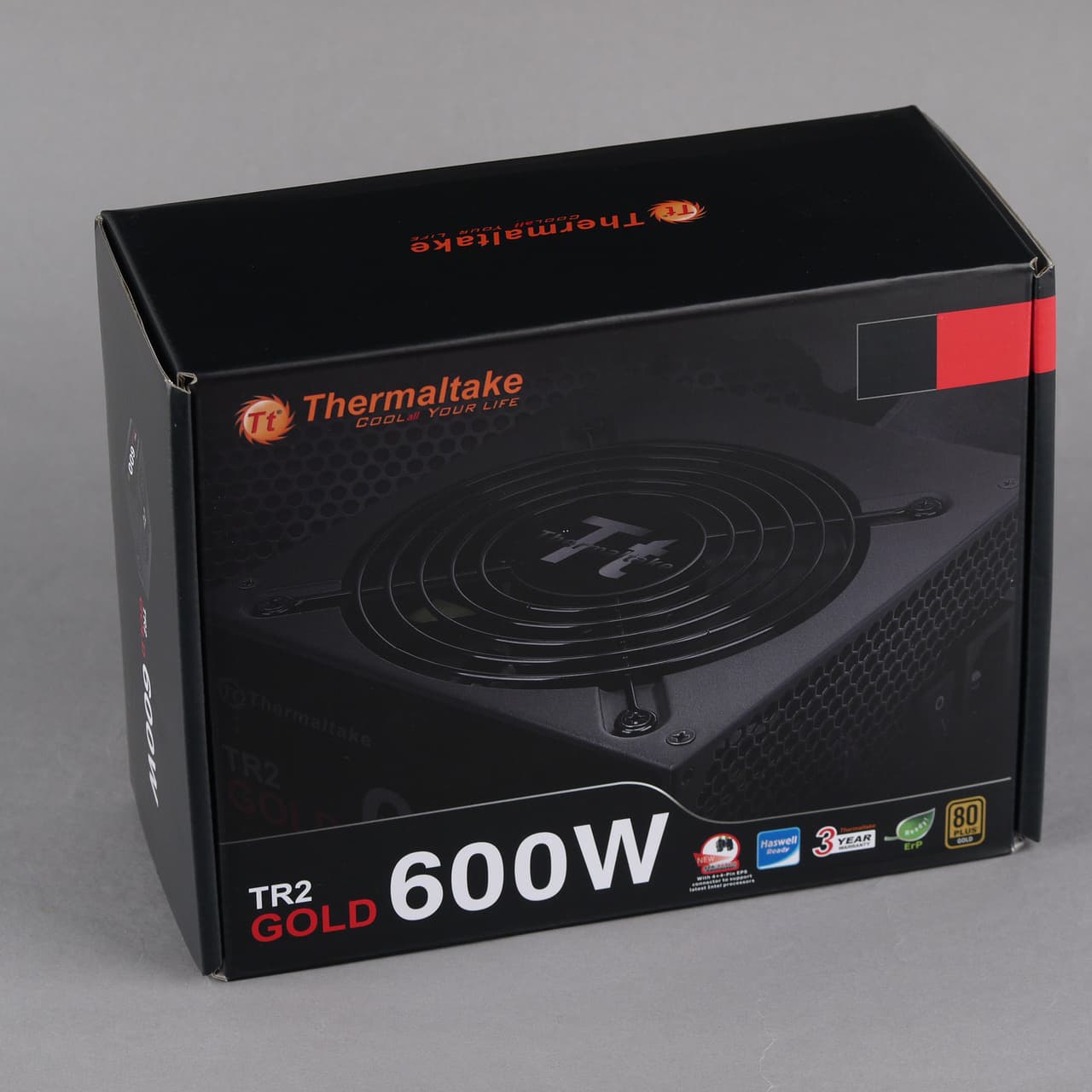

Упаковка блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Дизайн упаковки выполнен с преобладанием черного цвета, оформление трудно назвать изысканным, но в лаконичности ему не откажешь. Что касается коробки, то она выполнена из не слишком толстого, но плотного картона.

Корпус блока питания имеет матовое покрытие черного цвета с минимальной фактурой. Длина корпуса стандартная — 140 мм, что обеспечивает возможность использования данной модели также и в компактных корпусах, где длина блока питания часто лимитирована именно таким значением.

Характеристики

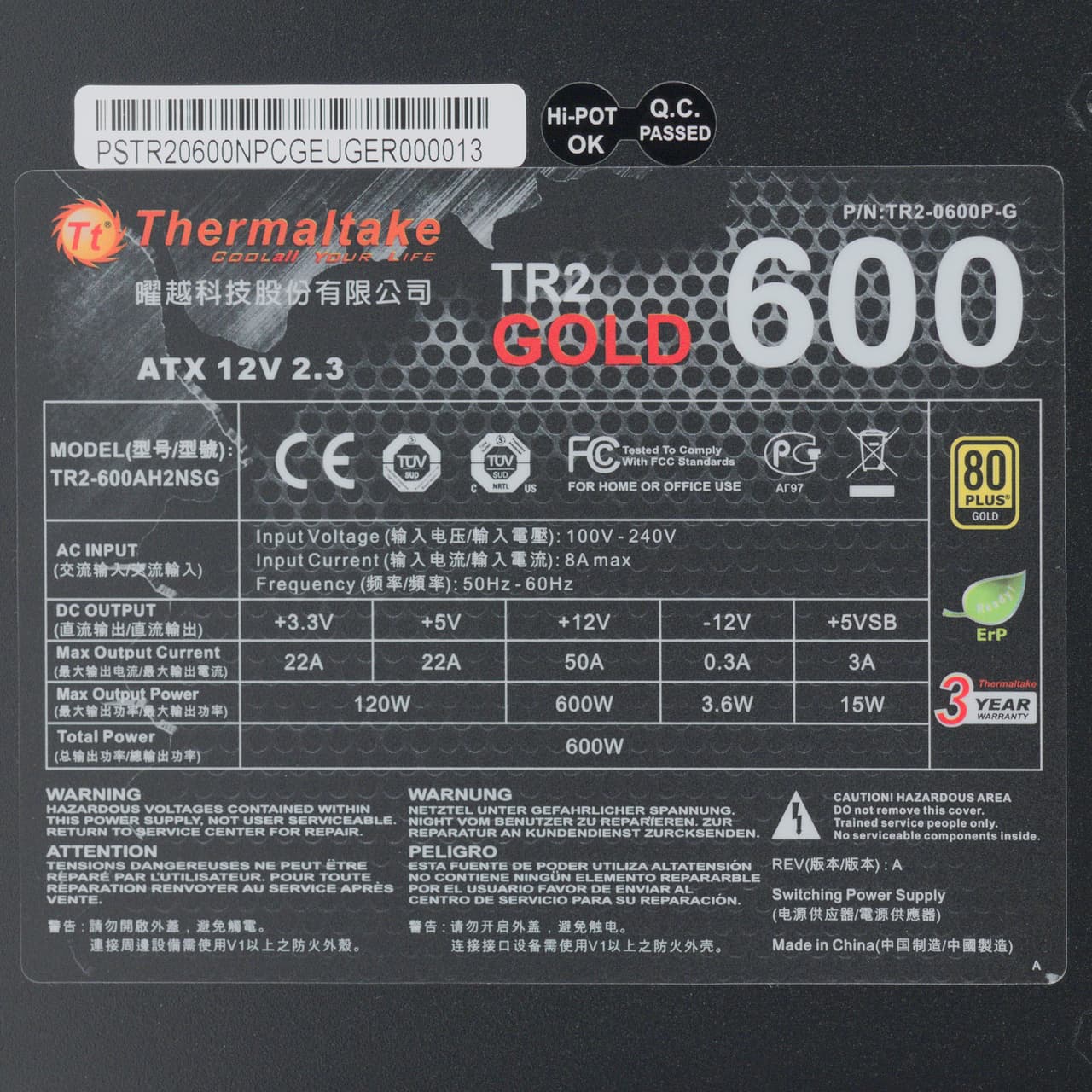

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 600 Вт (50 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

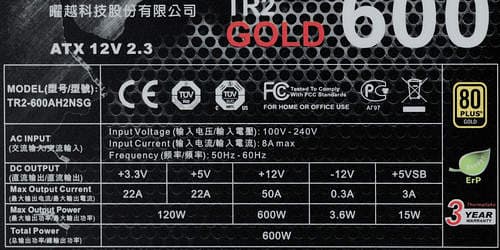

Характеристики блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Длина проводов и количество разъемов

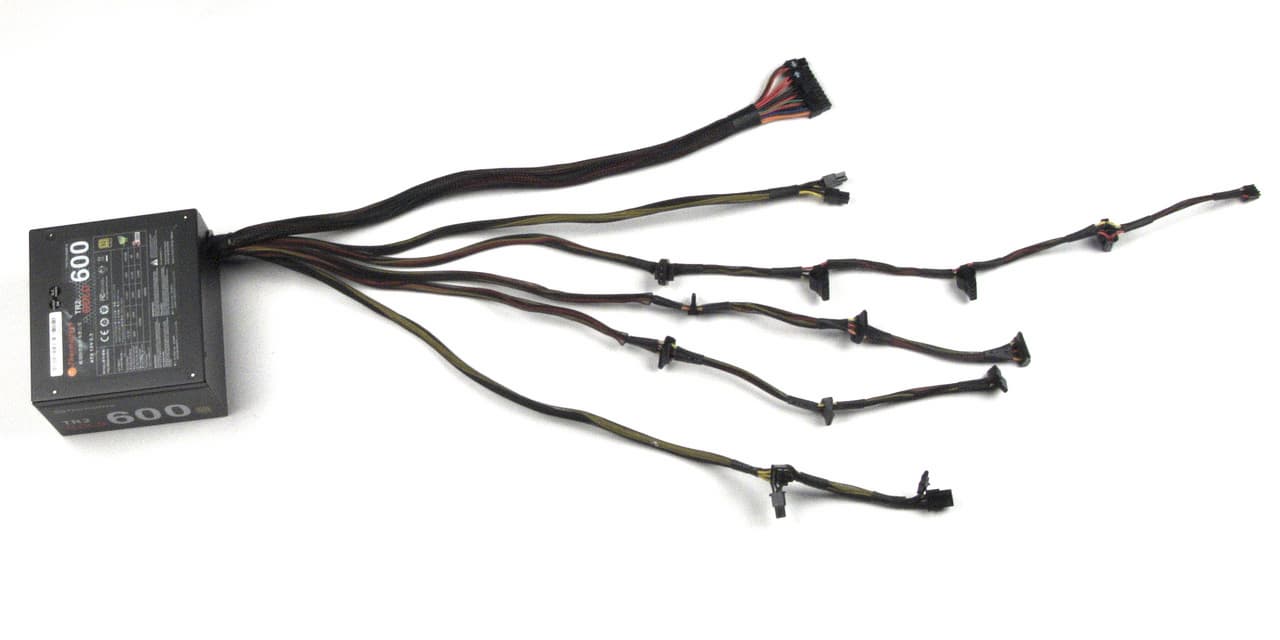

Провода и разъемы блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 55 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 13 см до второго и еще 13 см до третьего такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 13 см до второго и еще 13 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 35 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2на 1 шнуре
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6на 2 шнурах
4 pin Floppy Drive Connector1

По поводу длины проводов до разъемов — она несколько меньше типовых значений для данной ценовой категории. Например, длина проводов до разъема питания процессора несколько меньше типовых 60-65 сантиметров и составляет порядка 55 сантиметров. Впрочем, такой длины все равно будет достаточно для любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для всех корпусов типоразмера miditower высотой до 50 сантиметров с нижним расположением блока питания, однако тут возможны нюансы с удобством прокладки проводов. А вот при использовании более габаритных корпусов с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех шнурах.

Система охлаждения

Вентилятор блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Вентилятор, установленный в блоке питания, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства компании Globefan — S1202512L. Данная модель вентилятора типоразмера 120 мм основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин.

С точки зрения замены штатного вентилятора ситуация хорошая, так как подобный типоразмер наиболее широко распространен среди вентиляторов, имеющихся в продаже, что позволяет при необходимости легко найти аналог, в том числе более высокого качества.

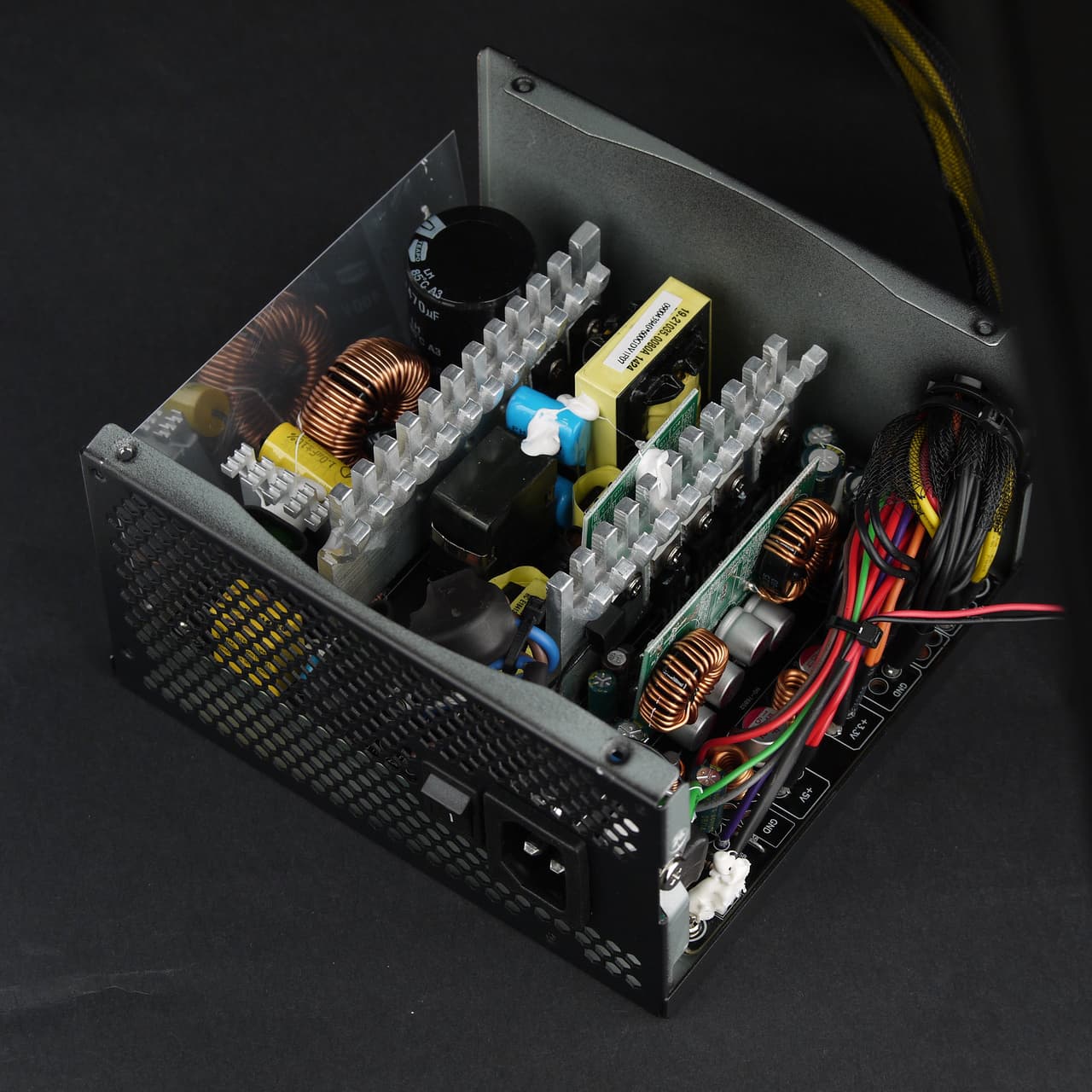

Вид платы блока питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 4 мм, оребрение которых выполнено путем расщепления верхней части. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В блоке питания установлены конденсаторы производства Teapo, в том числе высоковольтный. Так что тут заметна некоторая экономия. Ведущие производители сейчас, как правило, устанавливают высоковольтные конденсаторы японских брендов — видимо, с целью минимизации возвратов во время гарантийного срока.

Тестирование блока питания

Работа на максимальной мощности Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

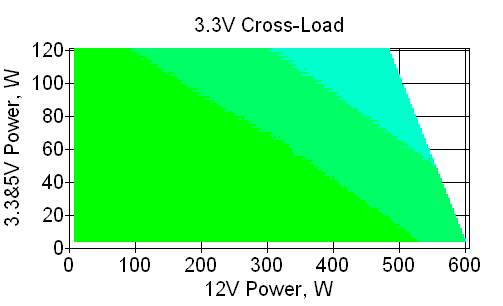

Отклонения по линии +3,3 VDC

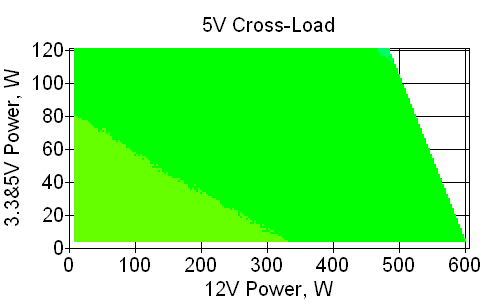

Отклонения по линии +5 VDC

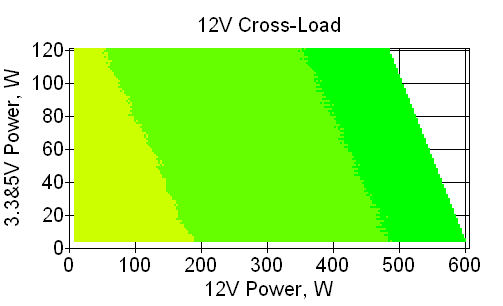

Отклонения по линии +12 VDC

Электрические характеристики БП находятся на хорошем уровне. Во всем исследованном диапазоне мощности отклонения не превышают трех процентов от номинала. При типичном распределении мощности по каналам отклонения по каналам +3,3VDC и +5VDC не превышают двух процентов, а по каналу +12VDC — трех процентов в сторону увеличения напряжения, так что проблем с современными видеокартами не ожидается. Блок питания позволяет нагрузить канал +12VDC на 600 Вт без заметных отклонений от номинала, поэтому нагрузочную способность данного канала можно считать высокой.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Экономичность модели также находится на очень хорошем уровне: до рассеивания 100 Вт блок питания так и не добрался, а 60 Вт он рассеивает на мощности порядка 550 Вт, что соответствует результатам лучших представителей в данном диапазоне мощности с сертификатом 80Plus Gold.

На максимальной мощности блок питания рассеивает 71 Вт — это вполне адекватное значение для решений с подобными параметрами.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0410,2
STB0,0920,3
Zload0,1258,4

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 8,5 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

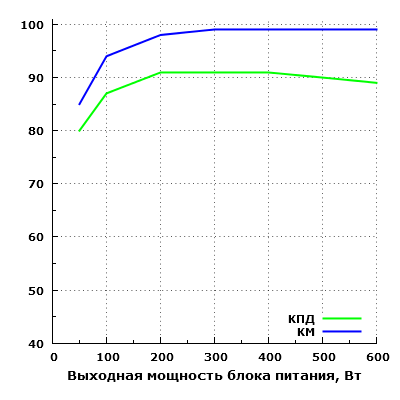

Эффективность Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 91,3% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 80%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А18,5

Для блока питания подобной мощности значение данного параметра вполне типичное. Разумеется, нормальную работу с дешевыми ИБП малой мощности никто не гарантирует.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3,3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт600

В данном случае через один разъем питания можно получить полную мощность канала +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

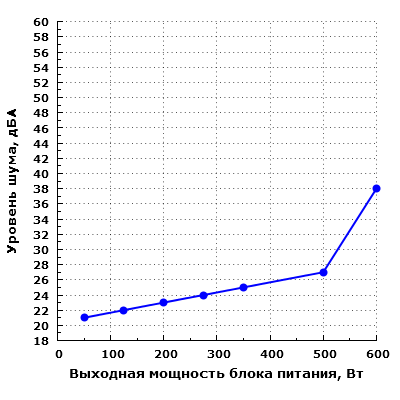

Уровень шума Thermaltake TR2 Gold 600 (TR2-600AH2NSG)

Шум блока питания при работе в диапазоне до 125 Вт включительно находится на экстремально низком уровне — менее 23 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, только с небольшого (менее 0,2 метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

При работе в диапазоне от 200 до 350 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) и при работе на мощности 500 Вт. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих никакой звукошумовой оптимизации. В реальности же собрать систему, которая будет потреблять от блока питания 500 Вт и, одновременно с этим, иметь шум более низкий, чем данная модель БП, почти невозможно, так как даже системы СВО создают ненулевой уровень шума.

Наконец, на мощности 600 Вт шум БП заметно повышается, и его уровень вплотную приближается к эргономическому пределу в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю.

Акустическую эргономику данной модели можно признать очень хорошей: при низкой нагрузке блок питания имеет минимально заметный уровень шума, который повышается с небольшим приращением при увеличении мощности нагрузки, а на максимальной мощности шум хоть и весьма заметный, но, тем не менее, находящийся в комфортных пределах. Thermaltake TR2 Gold 600 — один из лучших продуктов на рынке по данному параметру в средней ценовой категории.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен5
STB2

В данном случае уровень шума электроники невысокий, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на очень хорошем уровне. Из недостатков эргономики можно отметить только сравнительно небольшое количество разъемов SATA Power, а также далеко не самые длинные провода. Что касается акустической эргономики, то тут все очень и очень хорошо. Экономичность у данной модели также весьма достойная и вполне соответствующая лучшим представителям когорты БП, имеющих сертификат 80Plus Gold. Наконец, и к электрическим характеристикам сложно предъявить какие-либо обоснованные претензии, так как отклонения напряжений находятся в пределах 2-3 процентов, а долговременная работа на максимальной мощности нареканий не вызывает.

Итоги

Thermaltake TR2 Gold 600 имеет действительно хорошие потребительские качества, но внутри эта модель представляет собой бюджетное решение — хоть и на современной платформе с раздельной стабилизацией напряжений: дешевые конденсаторы, вентилятор на втулке, относительно тонкие радиаторы. Правда, все эти особенности характерны для подавляющего большинства бюджетных и не очень продуктов благодаря общей тенденции к снижению затрат на производство конечного продукта (себестоимости). Но в данном случае подобная экономия не приводит ни к каким провалам измеряемых показателей, так что рассмотренная модель БП является весьма удачным среднебюджетным продуктом в современных реалиях.


Средняя текущая цена (количество предложений)
Блок питания Thermaltake TR2 Gold 600 (TR2-600AH2NSG)
Н/Д(0)


Блок питания Thermaltake TR2 Gold 600 предоставлен на тестирование производителем
