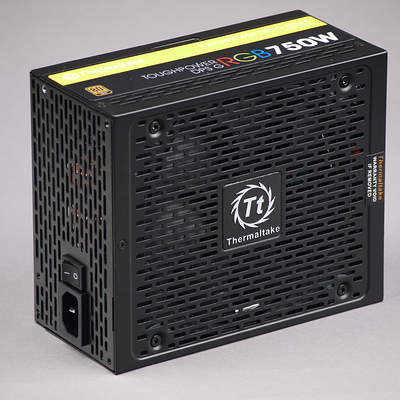

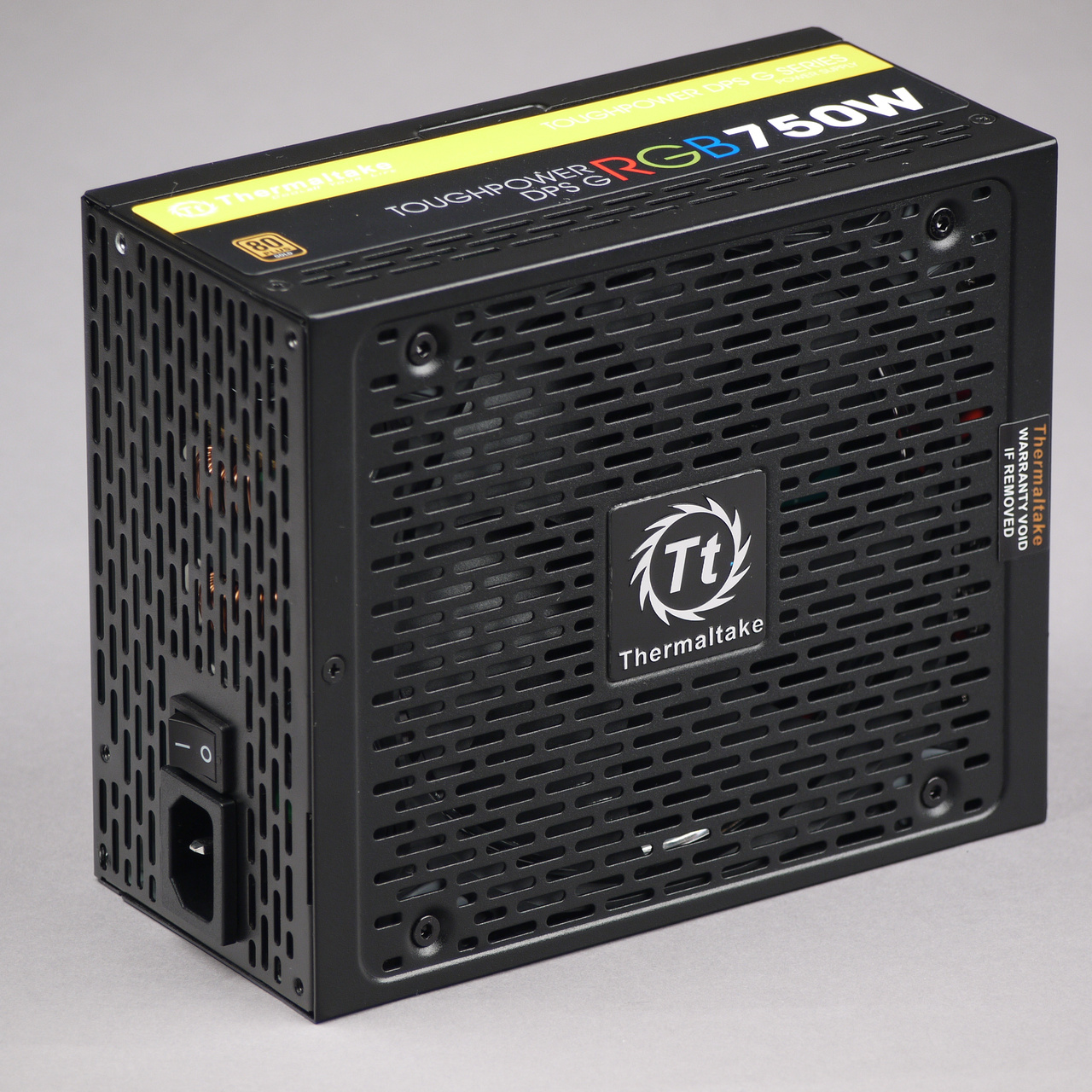

Внешний вид блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-14055693
Розничные предложения
L-14055693-5

Серия Toughpower уже достаточно давно возглавляет производственную линейку блоков питания Thermaltake. Разумеется, она периодически обновляется, но зачастую старые и новые модели имеют очень похожие маркетинговые названия, поэтому при покупке конкретного устройства нужно быть внимательным и не опираться лишь на маркетинговое название или фотоизображение на страничке продукта в магазине. Нужно обязательно сравнить part number приобретаемого изделия и требуемой модификации БП (part number можно узнать на сайте производителя), так как в продаже могут одновременно присутствовать новая и старая линейки продуктов. Например, предшественником продуктов Toughpower DPS-G RGB Gold/Titanium были источники питания Toughpower DPS-G, которые до сих пор можно встретить в продаже, что вносит определенную путаницу, особенно если человек не в курсе подобных особенностей продукции Thermaltake.

Стоит отметить, что модель мощностью 850 Вт присутствует в обеих группах новых продуктов — и в Toughpower DPS-G RGB Gold, и в Toughpower DPS-G RGB Titanium, что также не добавляет удобства в навигации внутри серии.

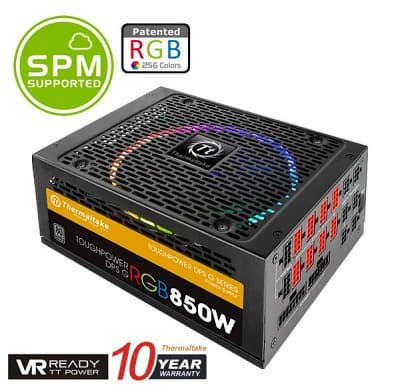

Toughpower DPS G RGB 850W

Toughpower DPS G RGB 850W Titanium — первый в мире блок питания подобной мощности с запатентованной кольцевой подсветкой вентилятора, которая умеет использовать 256-цветовую палитру. Как и все остальные БП данной серии, он оснащен функцией PC-Off remote control, которая доступна после установки ПО на компьютер под управлением Windows, а в качестве пульта дистанционного управления используется смартфон или облачный сервис.

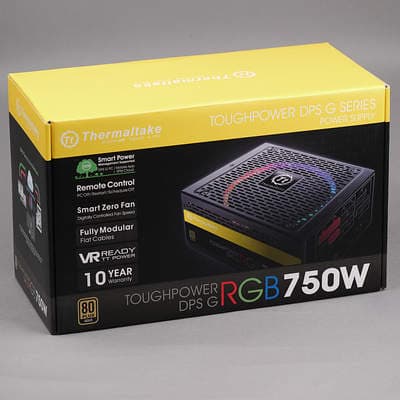

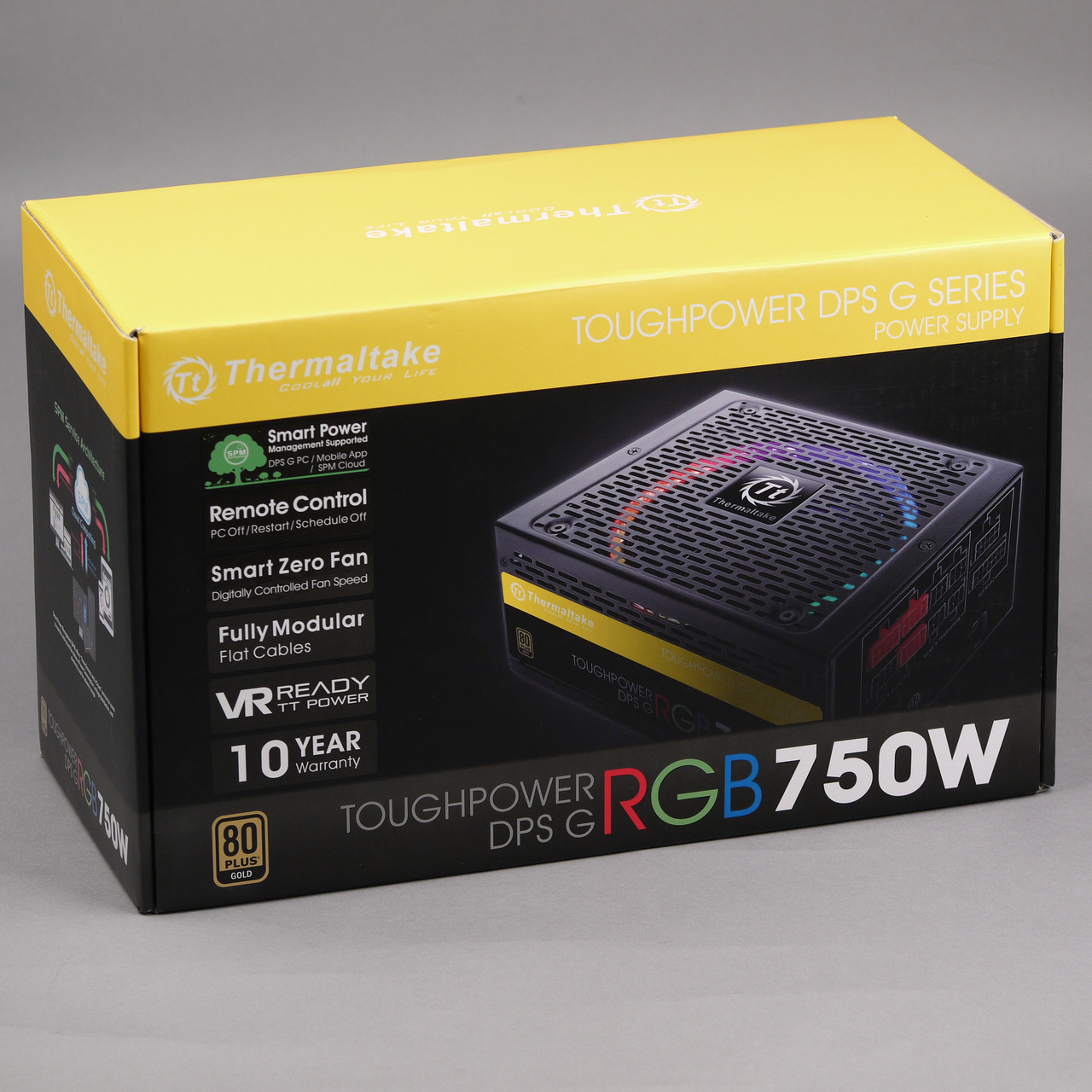

Упаковка блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Нам же предстоит сегодня познакомиться с блоком питания мощностью 750 Вт — Toughpower DPS-G RGB Gold 750, который занимает центральное положение в данной группе между вышеупомянутым Toughpower DPS-G RGB Gold 850 и младшей в данный момент времени моделью Toughpower DPS-G RGB Gold 650.

Упаковка Toughpower DPS-G RGB Gold 750 представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного и желтого цветов.

Длина корпуса составляет около 160 мм, дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм.

Во внешнем оформлении блока питания обращает на себя внимание штампованная решетка над вентилятором. Не слишком понятно, чем руководствовались разработчики, устанавливая решетку со столь высоким аэродинамическим сопротивлением, так как с первого взгляда понятно, что эффективная рабочая поверхность у такой решетки составляет менее половины от ее общей площади. Возможно, технические параметры были просто принесены в угоду дизайну.

Немаловажной особенностью является наличие у блоков питания серии Toughpower DPS G RGB Gold/Titanium программно-аппаратного комплекса мониторинга и управления SPM 2.0, который позволяет контролировать напряжение, ток и мощность по каналам 3,3, 5 и 12 вольт, отслеживать отдельно мощность по линиям питания центрального процессора и видеоподсистемы, а также производить мониторинг некоторых параметров других подсистем, в том числе температур, за счет программной составляющей SPM 2.0.

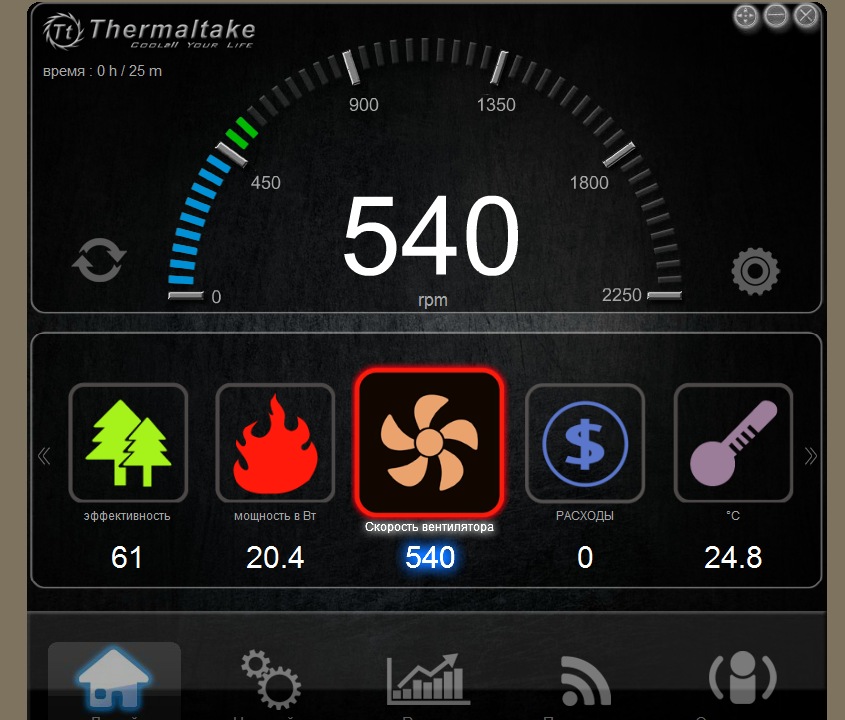

Скриншот Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Если у блоков питания, использующих первую версию программно-аппаратного комплекса SPM, для подключения блока управления и мониторинга к компьютеру использовался проприетарный четырехконтактный разъем, то у второй версии используется уже стандартный разъем Micro-USB, а в комплект входит кабель для подключения к внутренней колодке системной платы с 10(9)-контактным разъемом, что гораздо более универсально и удобно.

Режимы работы системы охлаждения БП переключаются исключительно при помощи программной оболочки, т. е. гибридный режим можно включить, только установив фирменную утилиту под Windows. Также только через программное обеспечение доступно управление системой подсветки, которая имеет два основных режима: ручной и автоматический. В ручном режиме можно выбрать нужный оттенок при помощи интерфейса, а в автоматическом режиме система реализует динамический алгоритм управления подсветкой.

Скриншот Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)
Скриншот Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

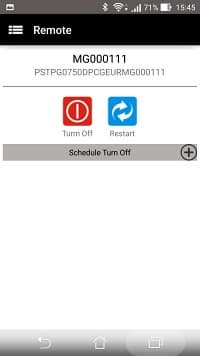

Мобильная версия фирменной утилиты позволяет удаленно перезагрузить компьютер или выключить его в случае необходимости.

Характеристики

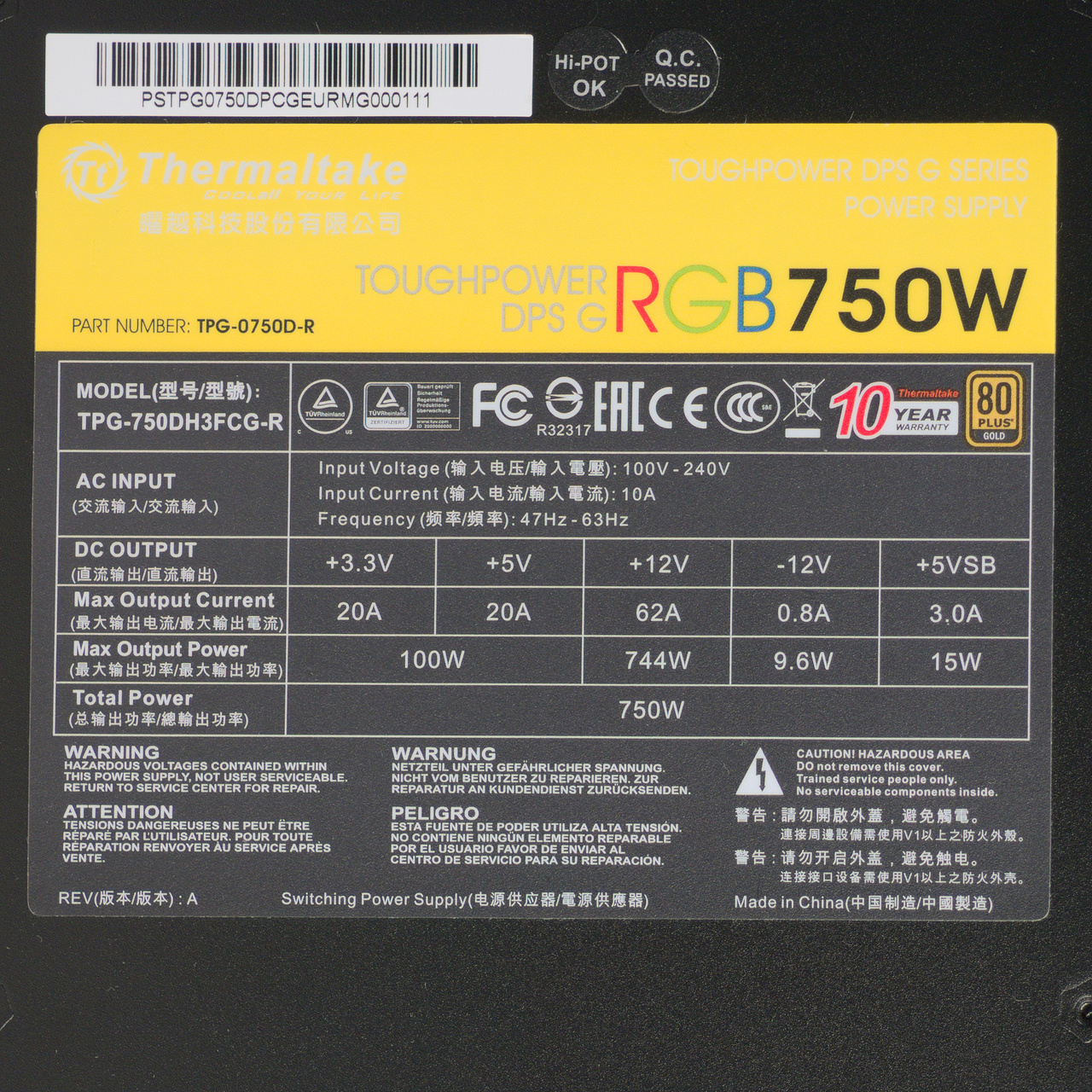

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

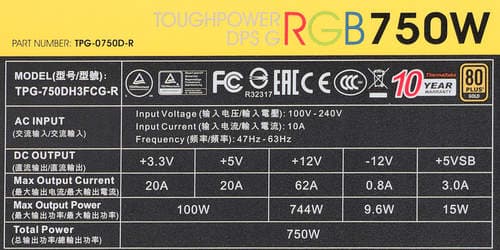

Характеристики блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Длина проводов и количество разъемов

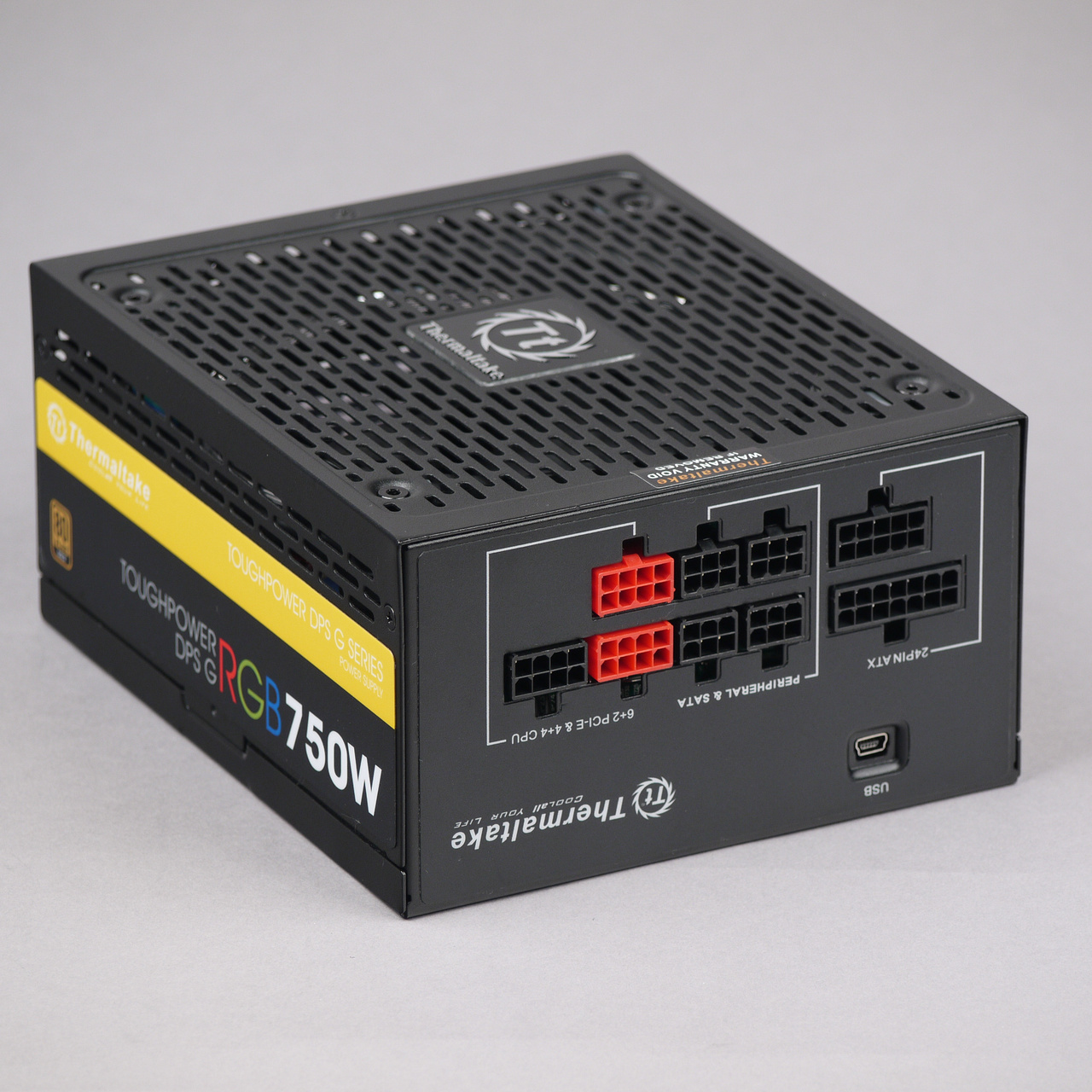

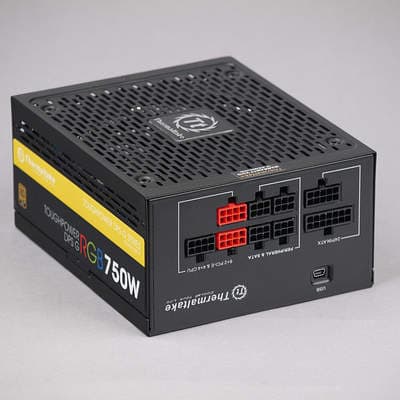

Провода и разъемы блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4на 2 шнурах
4 pin Peripheral Connector8эргономичные, на 2 шнурах
15 pin Serial ATA Connector8на 2 шнурах
4 pin Floppy Drive Connector1через переходник

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности и позиционирования данной модели хотелось бы видеть большее количество разъемов SATA Power — порядка 9-12 штук на 3-4 шнурах, как это сделано, например, у блока питания Thermaltake Урал 650 Вт. А вот количество периферийных разъемов явно избыточно: в комплекте два шнура с четырьмя разъемами данного типа на каждом. Зачем они нужны сегодня в таком количестве — остается загадкой. Вместо одного из таких шнуров можно было бы добавить третий шнур с разъемами SATA Power, что сделало бы набор разъемов гораздо более сбалансированным и соответствующим мощности продукта.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 60 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

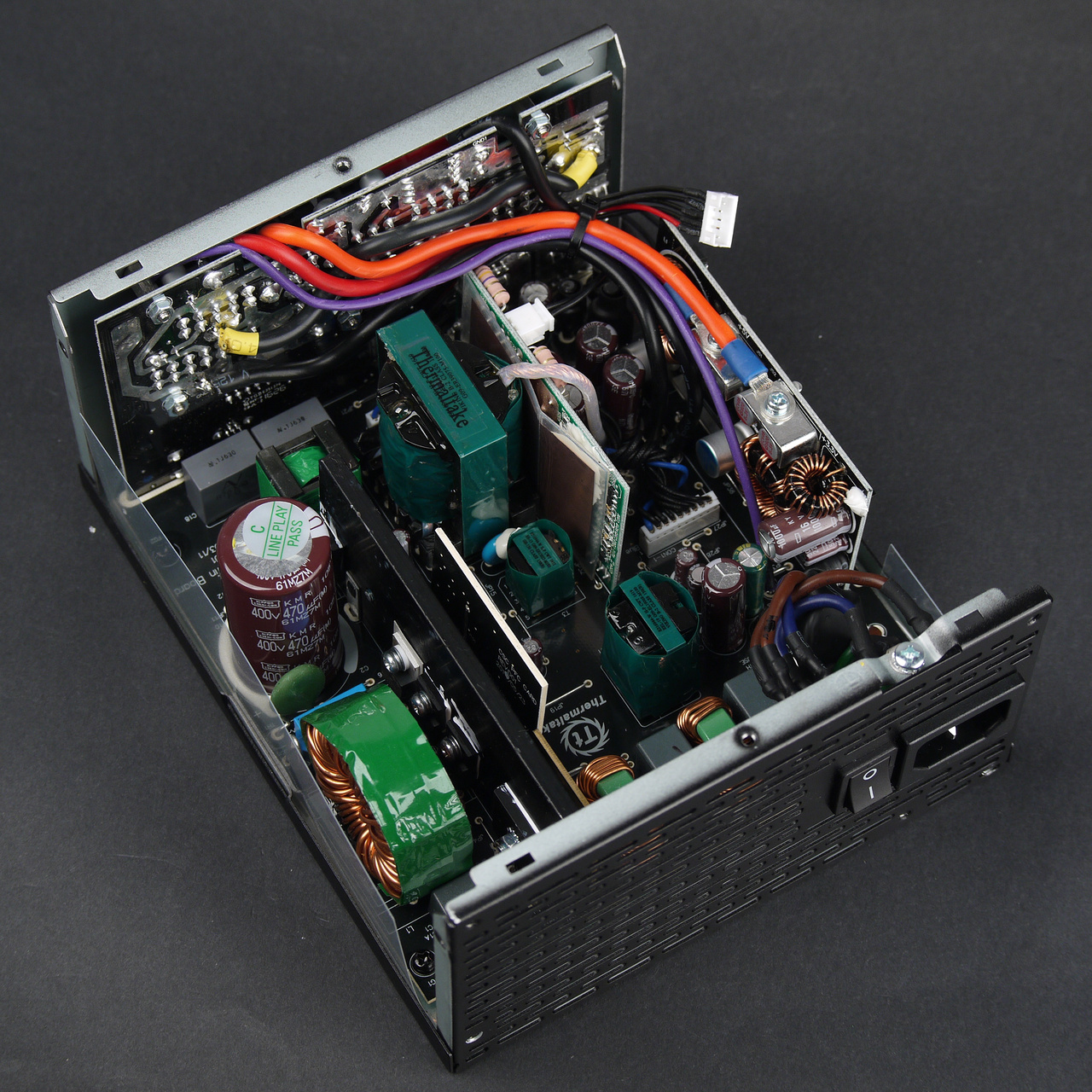

Вид платы блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Полупроводниковые элементы высоковольтных цепей размещены на одном компактном радиаторе. Элементы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода не имеют, что вполне типично для БП с активным охлаждением. Очевидно, что разработчики постарались спроектировать устройство из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены конденсаторы преимущественно марки Nippon Chemi-Con, а также большое количество полимерных конденсаторов.

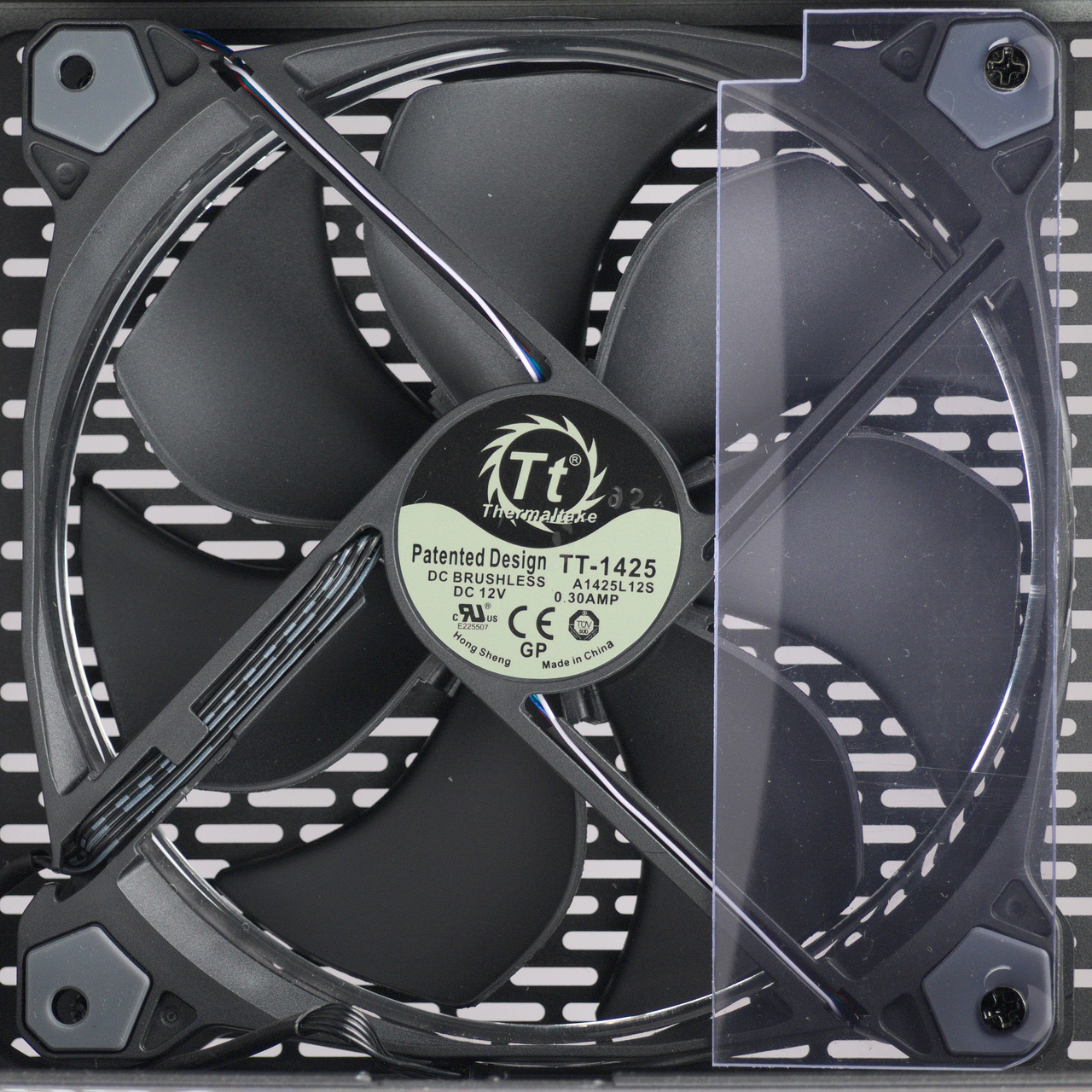

Вентилятор блока питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Вентилятор, установленный в Toughpower DPS G RGB 750W Gold, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт компании Hong Sheng — A1425L12S. Найти эту модель по маркировке на сайте завода-изготовителя нам не удалось, но можем добавить, что компания Thermaltake заявляет об использовании гидродинамического подшипника в вентиляторе данного источника питания. Предположительно номинальная скорость вращения этого вентилятора составляет 1000 оборотов в минуту.

Тестирование блока питания

Работа на максимальной мощности Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Блок питания без особых проблем справился с долговременной работой на максимальной мощности. Из недостатков стоит отметить только низкую нагрузочную способность канала +3.3VDC и, как следствие, значительное отклонение значения напряжения по данному каналу при относительно высокой мощности нагрузки.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

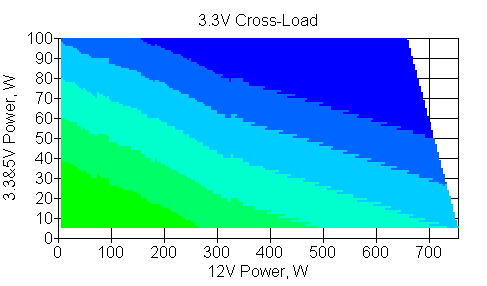

Отклонения по линии +3,3 VDC

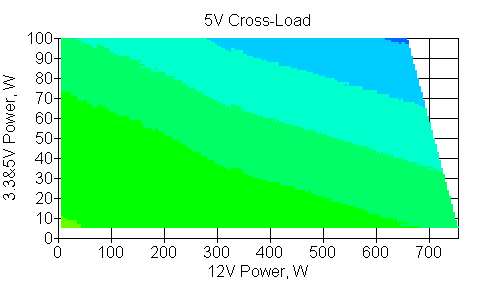

Отклонения по линии +5 VDC

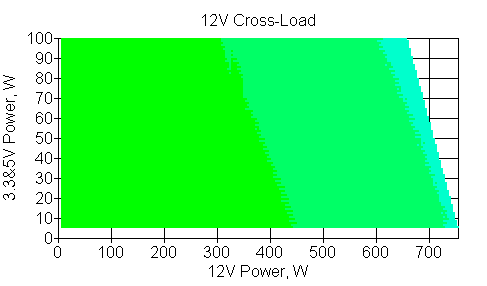

Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. Впрочем, отклонения действующего значения напряжения от номинала по каналу +12VDC не превышают трех процентов во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам, характерном для современных домашних компьютерных систем, отклонения от номинала по каналу +5VDC не превышают двух процентов, а по +3.3VDC — четырех процентов. Это вполне приличный результат.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%, что позволяет использовать достаточно мощные видеокарты уровня GeForce GTX 980 Ti.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через все разъемы PCI-E

В случае использования всех четырех разъемов питания видеокарт максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%, что позволяет использовать систему с двумя мощными видеокартами уровня GeForce GTX 980 Ti.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%. Поскольку сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности хватит с приличным запасом.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае процессора максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%, что позволяет использовать почти любой десктопный процессор для сокета Socket LGA1150/51 или даже Socket LGA2011-3, в том числе и с разгоном, так как налицо высокая практическая нагрузочная способность шины +12VDC.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

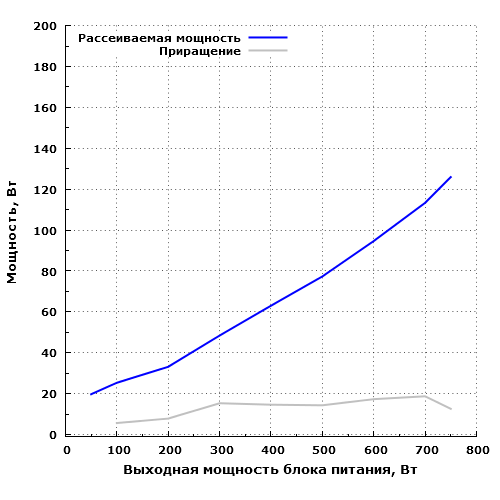

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

На максимальной мощности блок питания рассеивает около 126 Вт, 100 Вт он рассеивает на мощности около 620 Вт, а 60 Вт — на мощности около 380 Вт, поэтому экономичность высокой назвать сложно, но она вполне неплохая.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,1380,4
Zload0,1575,2

Что касается работы в малонагруженных и ненагруженных режимах, то в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 5,2 Вт. Это достойный результат.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

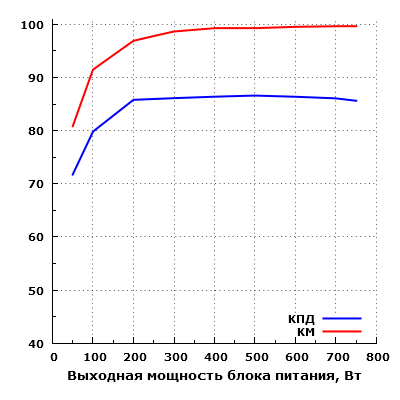

Эффективность Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

Эффективность БП находится на довольно среднем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 200 до 750 ватт, максимальное зарегистрированное значение составило около 86,6% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 71,7%.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

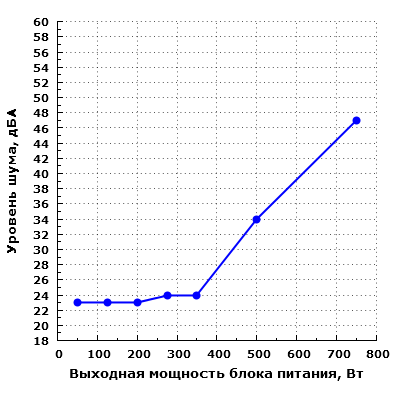

Уровень шума Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

При работе в диапазоне до 350 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

При работе на мощности 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и больше, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При работе на мощности 750 Вт уровень шума превышает значение 40 дБА, то есть является очень высоким.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 500 Вт, а при мощности нагрузки 350 Вт и менее уровень шума можно считать очень низким.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB2

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

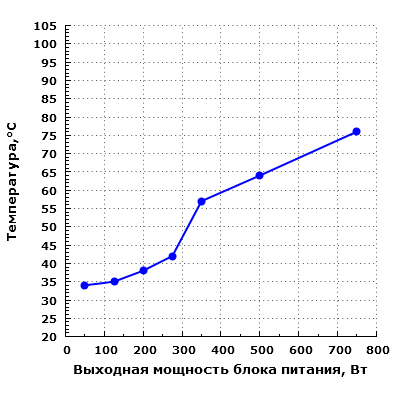

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R)

На мощности 750 Вт температурный режим работы конденсаторов можно считать неудовлетворительным, так как температура превышает расчетное значение в 75 градусов. В диапазоне от 350 до 500 Вт термонагруженность конденсаторов находится на удовлетворительном уровне, а в диапазоне до 350 Вт термонагруженность условно можно считать низкой.

Функционирование при повышенной температуре

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная492
125 Вт241
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная9014
125 Вт5823

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Thermaltake Toughpower DPS G RGB 750W Gold продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. На повышение температуры окружающего воздуха блок питания отреагировал минимальным увеличением уровня шума и заметным ростом температуры конденсаторов, что говорит об отсутствии запаса производительности системы охлаждения (или о ее слишком «мягком» режиме работы).

Оценка потребительских качеств

Потребительские качества Thermaltake Toughpower DPS G RGB 750W Gold находятся на достаточно высоком уровне. Этому способствуют низкий уровень шума в широком диапазоне мощности, невысокие отклонения напряжений от номинала при типичном распределении мощности по каналам, характерном для современных домашних компьютерных систем, а также высокая практическая нагрузочная способность канала +12VDC. Недостатками являются не слишком высокая экономичность и не самый удобный набор разъемов. Также к достоинствам БП относится наличие программно-аппаратного комплекса мониторинга состояния источника питания.

Итоги

Как и любой продукт, данная модель не лишена недостатков — мелких и не очень. Начнем со сравнительно высокой термонагруженности при работе на максимальной и близкой к ней мощности, а также в режимах с повышенной температурой окружающего воздуха. Уровень шума на максимальной мощности слишком высок для домашнего использования. Также не стоит сбрасывать со счетов и низкую нагрузочную способность канала +3.3VDC. Но серьезных проблем у Thermaltake Toughpower DPS G RGB 750W Gold нет, поэтому для домашнего использования в неэкстремальных системах эта модель вполне подходит. Конечно, для представителя топовой серии главный вопрос связан с долговечной работой источника питания, тем более что с учетом розничной цены не менее 160 долларов конкурентов у данной модели достаточно много.


В заключение предлагаем посмотреть наш видеообзор блока питания Thermaltake Toughpower DPS G RGB 750W Gold:

Наш видеообзор блока питания Thermaltake Toughpower DPS G RGB 750W Gold можно также посмотреть на iXBT.Video


Блок питания Thermaltake Toughpower DPS G RGB 750W Gold (TPG-0750D-R) предоставлен на тестирование производителем
