Блок питания Thermaltake Evo Blue 2.0 750W (Evo-750M)

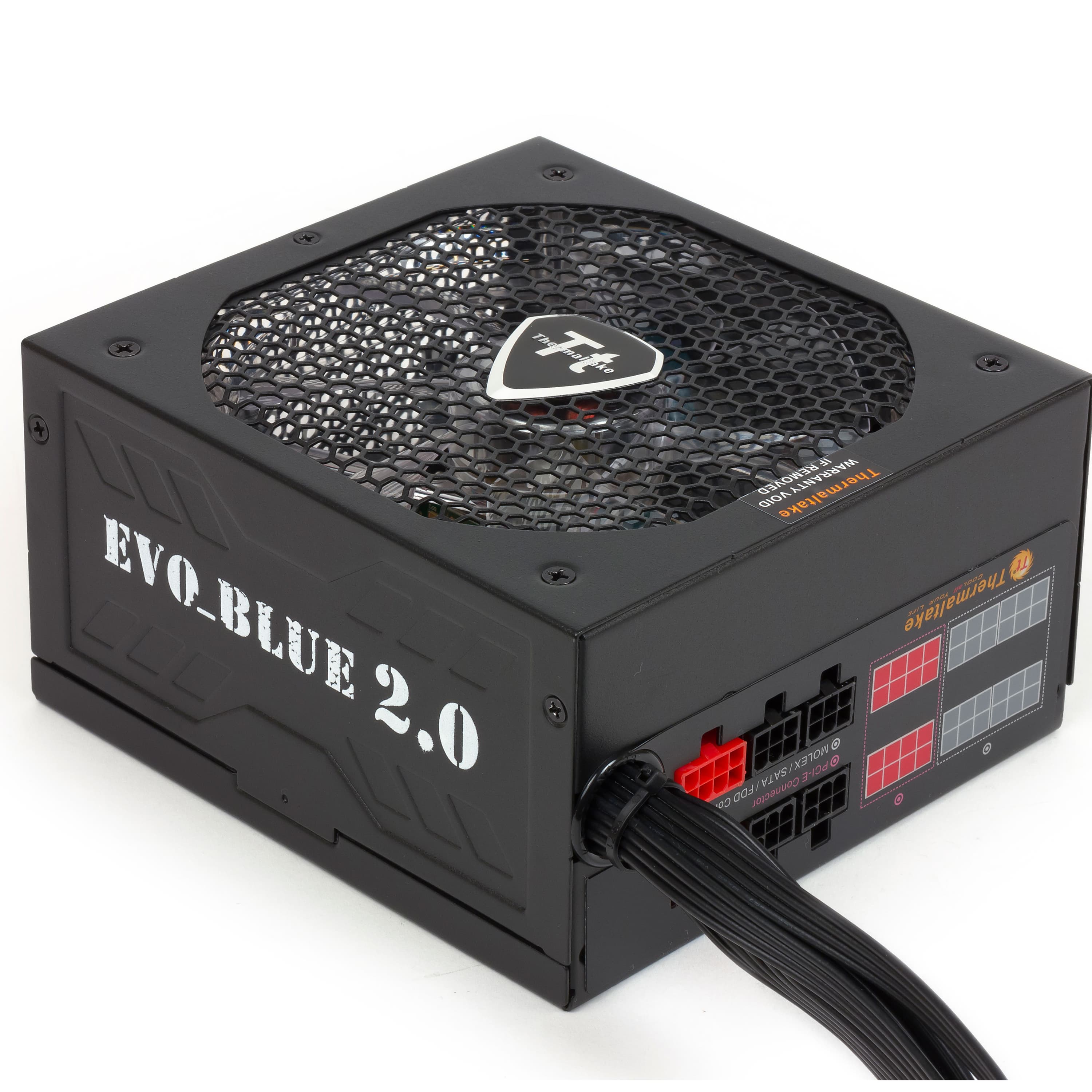

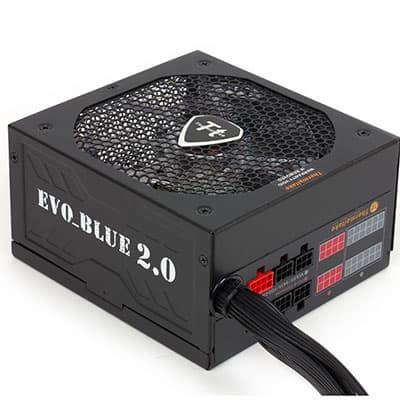

Внешний вид блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия блоков питания Evo Blue далеко не самая старая в производственной гамме компании Thermaltake — есть куда более почтенные линейки, обновляемые из года в года. Данная же серия переживает всего лишь второе перерождение, что нашло отражение в наименовании новой итерации серии: теперь она называется не просто Evo Blue, а Evo Blue 2.0.

Среди особенностей серии основное место, по мнению производителя, занимает вентилятор с оригинальной системой подсветки. В первой версии устанавливался вентилятор с многорежимной многоцветной подсветкой — вентиляторы с аналогичной системой применяются в корпусах Thermaltake. Во второй версии вентилятор имеет три режима: подсветка выключена, подсветка голубая (скорость вращения регулируется в зависимости от температуры), подсветка красная (скорость вращения вентилятора максимальная).

Также производителем заявляется наличие системы Turbo Charge. Приведем цитату из первоисточника:

Умная система повышения мощности срабатывает при нажатии специальной кнопки и помогает получит дополнительные 100 ватт мощности и увеличение скорости работы вентилятора.

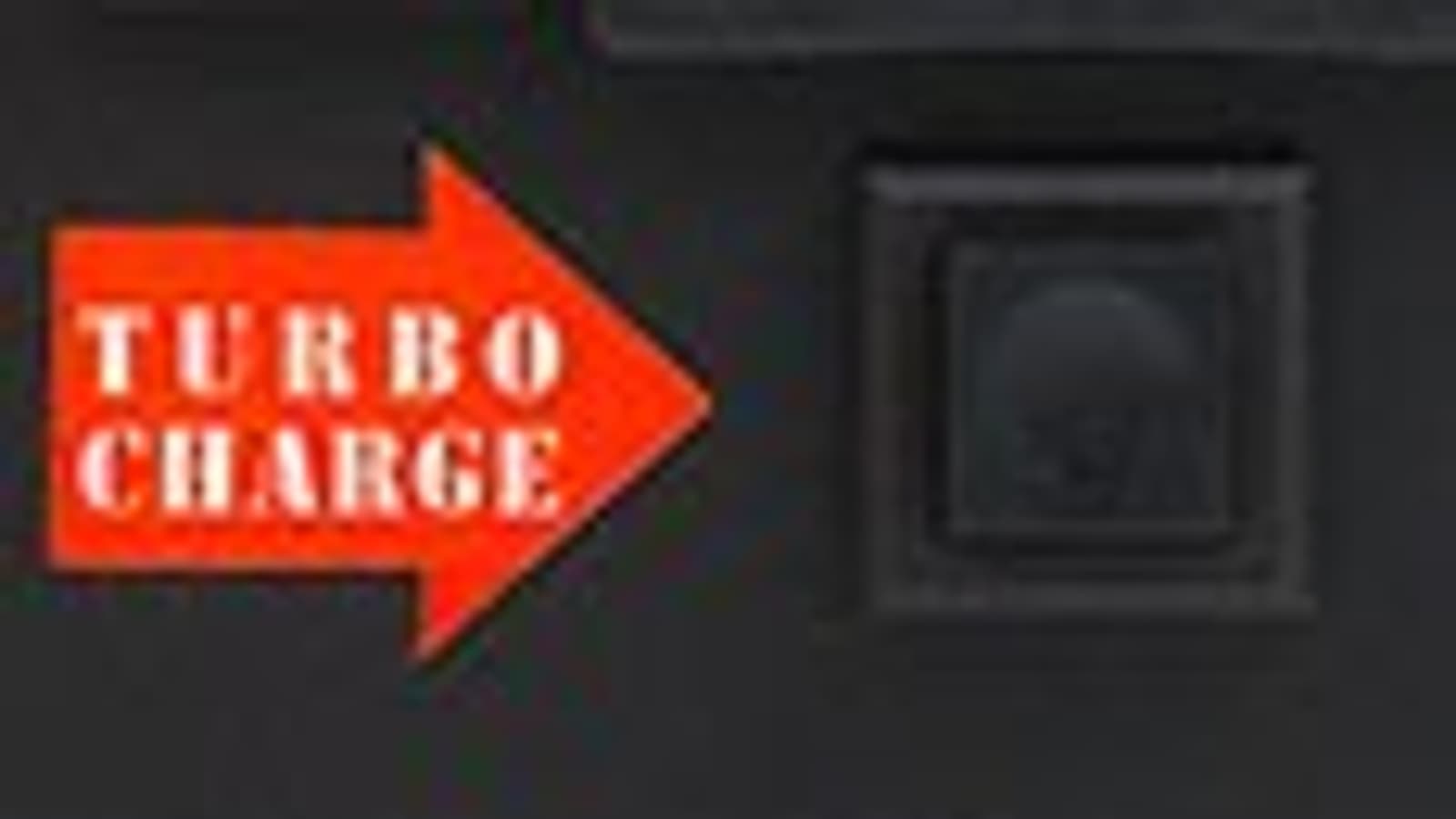

Таким образом, система Turbo Charge дает возможность получить дополнительные 100 Вт выходной мощности при нажатии кнопки, расположенной на внешней стенке блока питания. При этом происходит переключение вентилятора на максимальную скорость, а подсветка переключается на красный цвет.

Мы протестировали данную функцию, и согласно нашим данным, блок питания действительно может работать на повышенной мощности 850 Вт, причем как в режиме Turbo Charge, так и в обычном режиме. Долговременные тесты на данной мощности мы не проводили, поскольку работа блока питания на мощности 850 Вт продолжительное время нигде не заявлена. Все-таки это модель мощностью 750 Вт с интересной фичей, как сейчас принято говорить. К сожалению, пользоваться функцией Turbo Charge не слишком удобно, а при установке корпуса под столом — и попросту невозможно. Ну а полезность данной функции мы вообще оставим за кадром — применение для нее сложно придумать. Гораздо более интересным было бы добавить сильноточные порты USB для зарядки портативной электроники с внешним модулем.

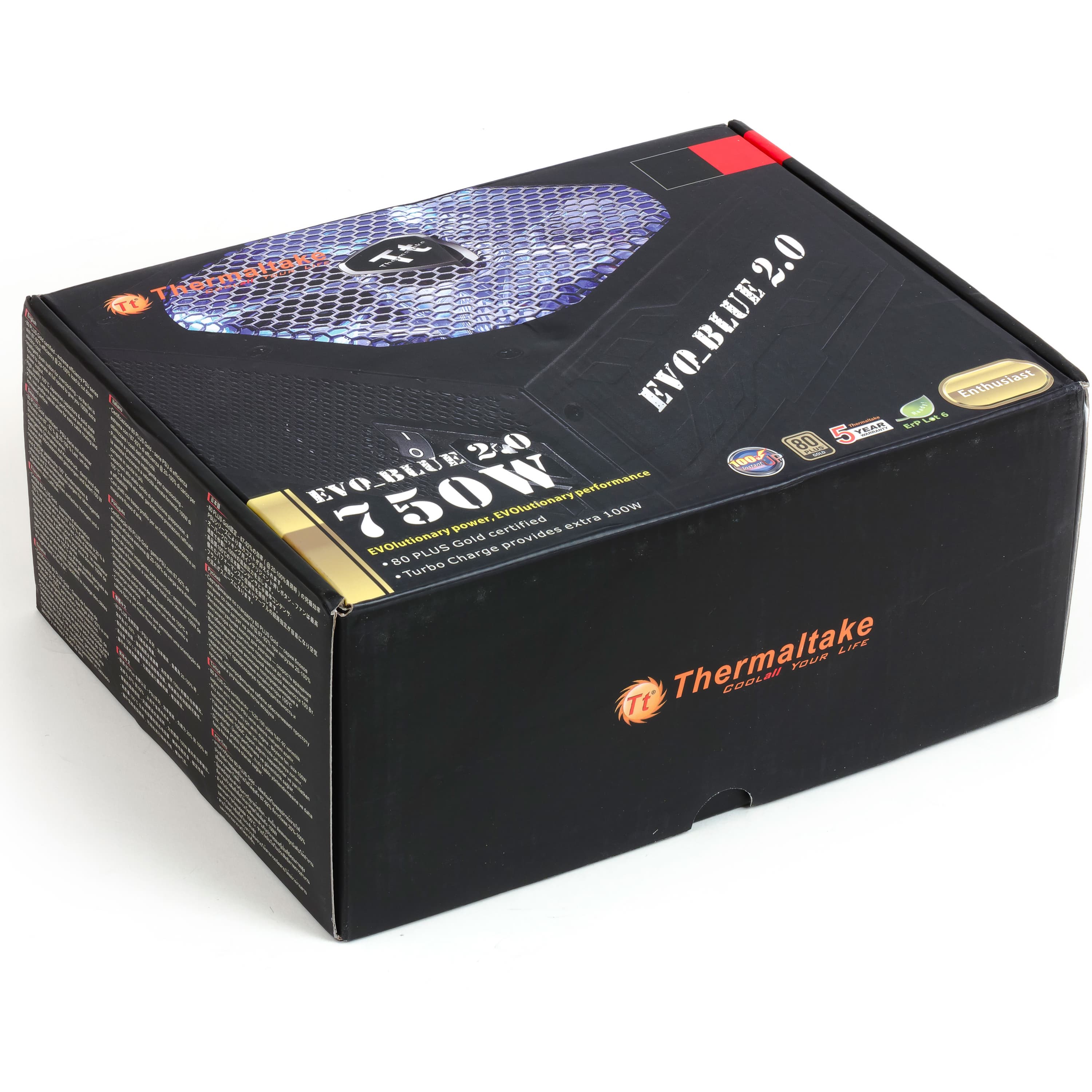

Упаковка блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)

Мы познакомимся с блоком питания Evo Blue 2.0 750W, который характеризуется эксплуатационным диапазоном температуры от 0 до 50 градусов, наличием сертификата 80 Plus Gold, а также использованием высококачественных японских конденсаторов.

Внешний вид продукта сложно назвать оригинальным — нам достался БП в черном исполнении, кроме того выпускается также БП с корпусом грязно-зеленого цвета.

Поставляется блок питания в упаковке, предназначенной для розничной продажи — картонной коробке средних размеров без ручки для переноски. Качество упаковки находится на среднем уровне.

Характеристики

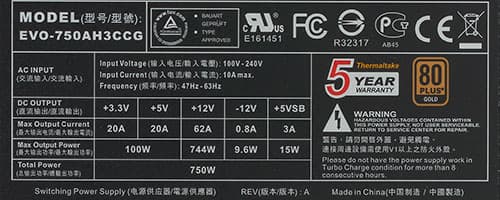

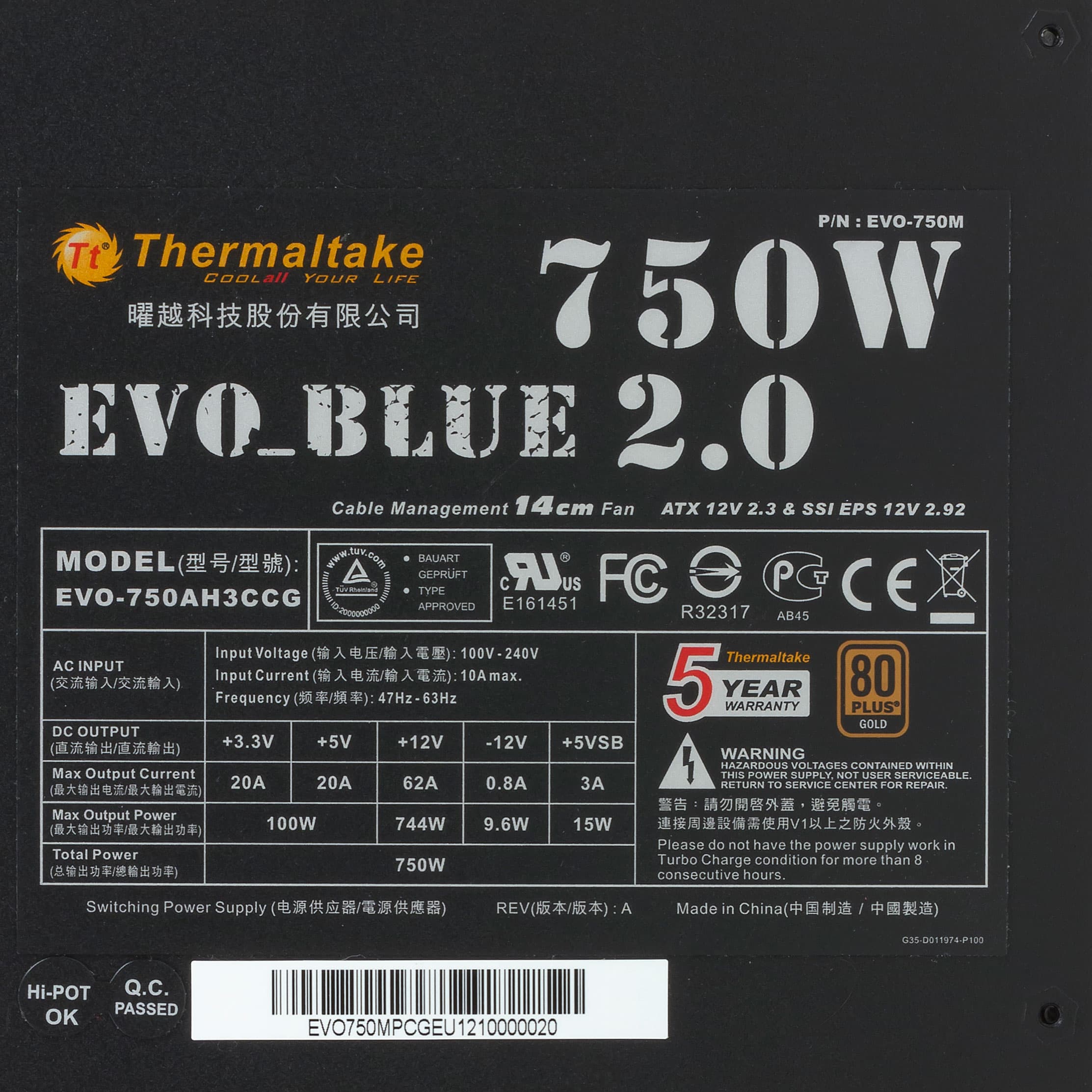

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

Характеристики блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)

Длина проводов и количество разъемов

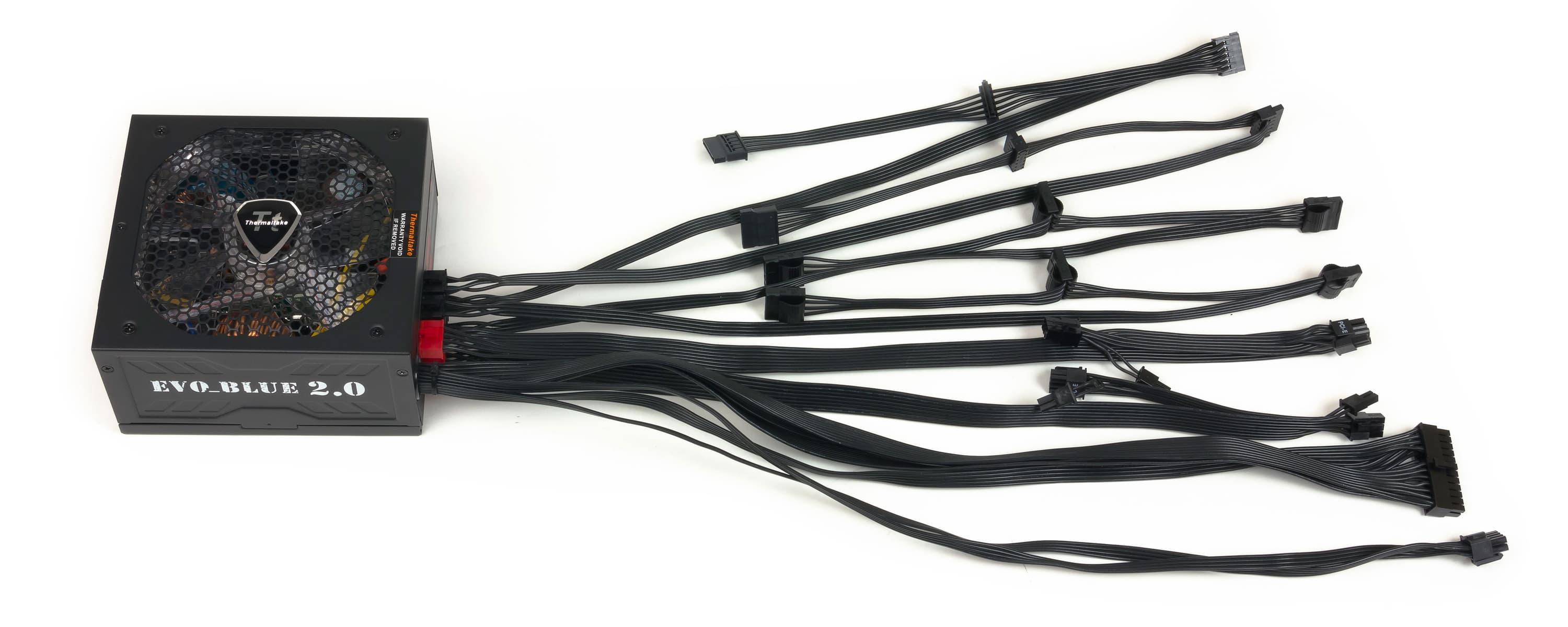

Провода и разъемы блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)
Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 58 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до разъема питания FDD — 13 см

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector6эргономичные
15 pin Serial ATA Connector9на 2 жгутах
4 pin Floppy Drive Connector1переходник с Peripheral Connector

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемы SATA Power размещены на двух жгутах, что достаточно удобно.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 45 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

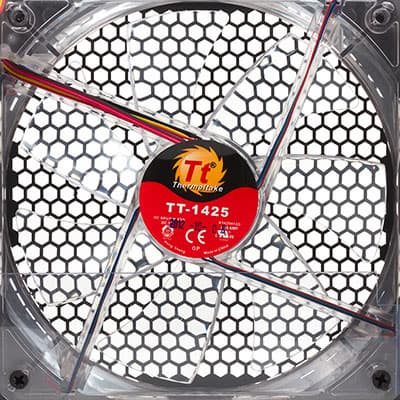

Вентилятор блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)

В блоке питания установлен вентилятор типоразмера 140 мм — A142512H12D, имеющий, по данным производителя, максимальную скорость вращения 1800 оборотов в минуту. Произведен вентилятор компанией Hongsheng Electronic.

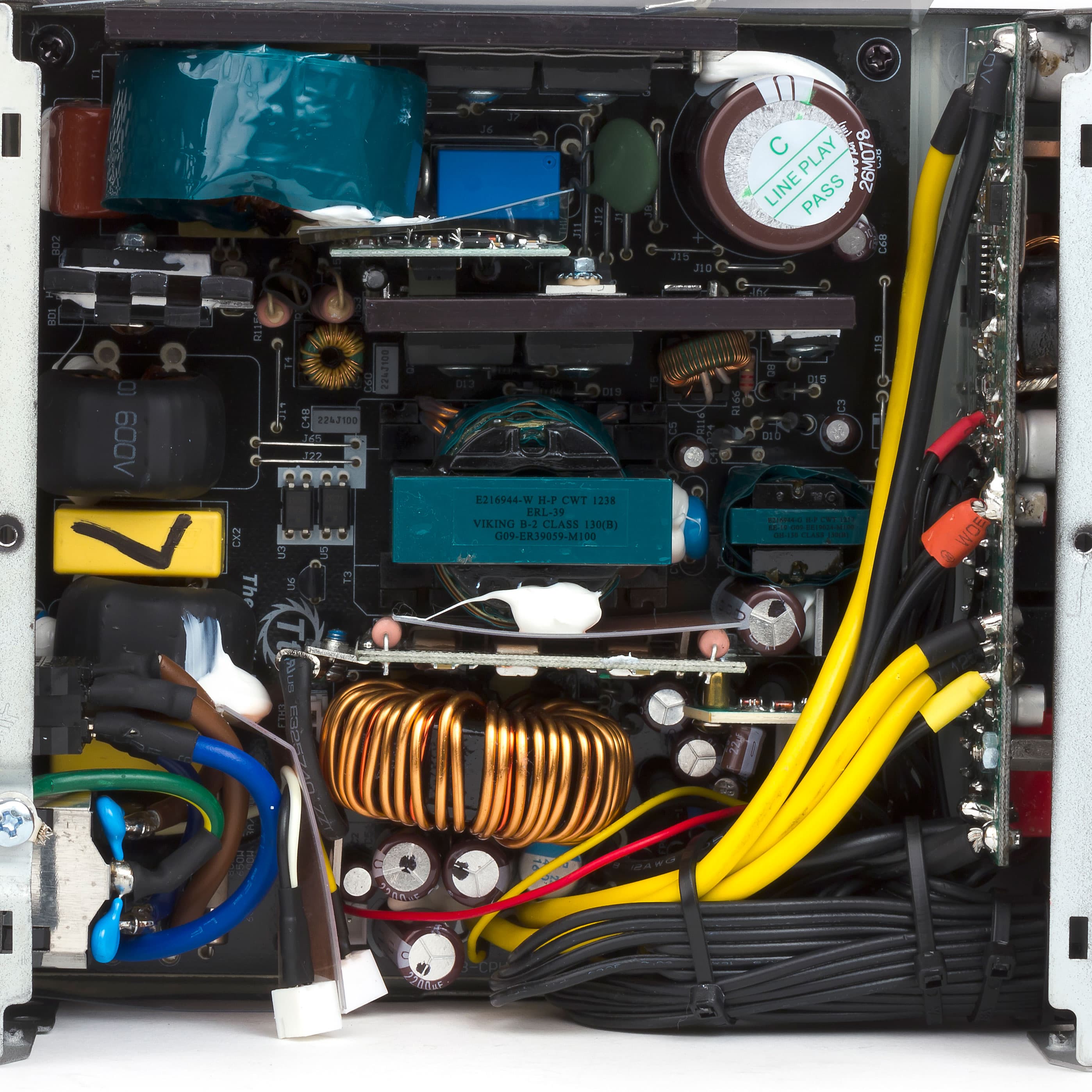

Вид платы блока питания Thermaltake Evo Blue 2.0 750W (Evo-750M)

Весьма интересно размещены элементы во внутреннем объеме блока питания. Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот транзисторы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально, и не имеют дополнительного теплоотвода. DC—DC-конверторы напряжений +3.3VDC и +5VDC также на первый взгляд незаметны — они расположены на дополнительной плате с разъемами. Их элементы не имеют дополнительного теплоотвода, но имеется отверстие для конвекционного охлаждения, чего, с учетом невысокой рассеиваемой данным узлом мощности, более чем достаточно. Благодаря такой компоновке образуется достаточно много свободного места во внутреннем объеме блока питания, что снижает сопротивление воздушному потоку от вентилятора и обеспечивает более эффективное охлаждение компонентов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинальных значений невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

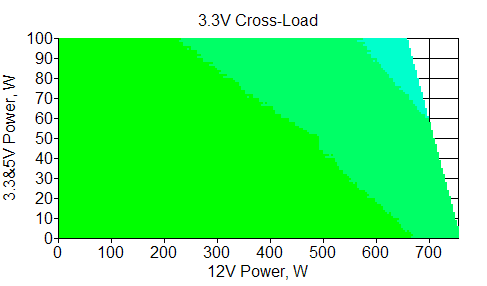

Отклонения по линии +3,3 VDC

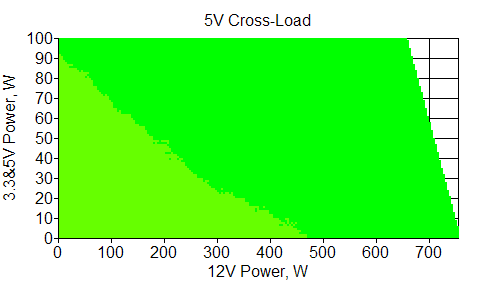

Отклонения по линии +5 VDC

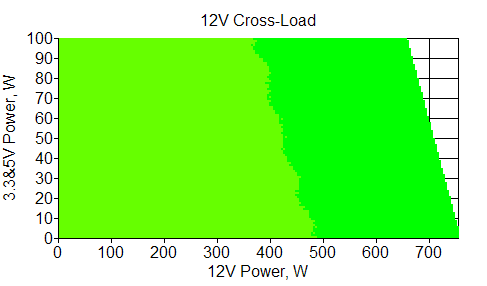

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать хорошим показателем.

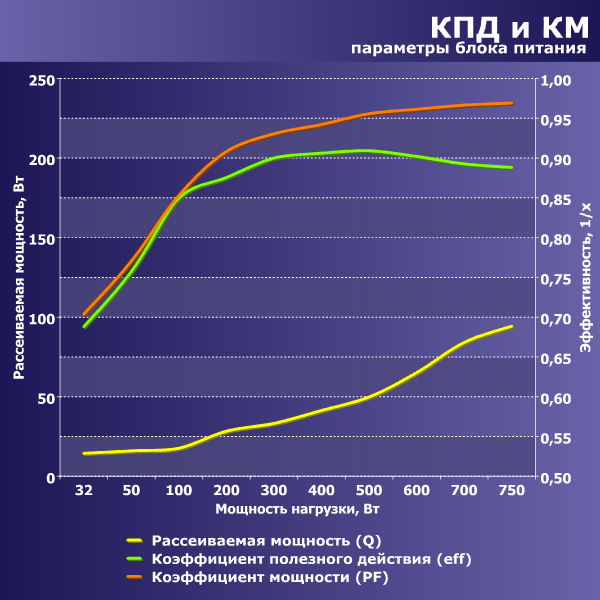

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 300 до 600 ватт, максимальное зарегистрированное значение составило около 91 процента на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75 процентов, на мощности 32 Вт — около 69 процентов. Показатели для современных блоков питания подобной мощности и стоимости вполне типичные.

Мощность, рассеиваемая БП на максимуме, составляет около 95 Вт — это вполне типовой показатель для БП подобного уровня.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 600 Вт.

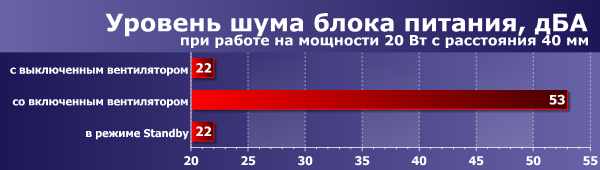

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

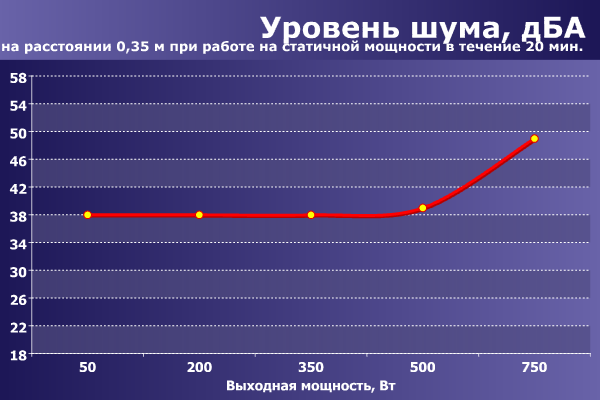

При работе на мощности до 500 Вт включительно шум находится на уровне выше среднего при расположении в ближнем поле; при более значительном удалении и размещении под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на среднем уровне. В дневное время суток в жилом помещении источник с подобным уровнем шума будет хорошо заметен, но достаточно легко переносим, особенно на расстоянии метра и более, а в офисном помещении он будет не слишком заметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

При дальнейшем увеличении нагрузки уровень шума заметно увеличивается. На мощности в 750 Вт шум блока питания составляет уже 49 дБА, что заметно превышает эргономичную границу в 40 дБА. Подобный уровень шума можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении источник также будет обращать на себя внимание, но раздражать будет уже в меньшей степени.

Основная проблема блока питания с подобной акустической эргономикой в том, что он весьма ощутимо шумит не только под нагрузкой, но и в режиме простоя системы.

В режиме Turbo Charge уровень шума постоянный и не зависит от температуры или нагрузки и находится на уровне 56 дБА.

Наш экземпляр обладал довольно интересным дефектом, суть которого заключается в появлении звука, похожего на скрип, при остановке вентилятора; звук при этом противный и хорошо различимый на расстоянии порядка двух метров. Как оказалось, звук возникает не из-за дефектов механики вентилятора, а из-за взаимодействия электроники вентилятора и системы управления им на стороне электроники БП. Дело в том, что данная модель имеет функцию FanDelayCool, которая обеспечивает охлаждение блока питания после перехода его в режим Standby. И именно в конце цикла работы вентилятора при использовании данной функции и возникает акустический дефект, по звучанию похожий на скрип. При отключении блока питания выключателем на задней панели ничего подобного нет. На самом деле больших проблем этот дефект не доставляет, так как в обычном домашне-бытовом компьютере не требуется осуществлять частые циклы включения-выключения.

Оценка потребительских качеств

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой, но при условии, что к компьютеру не предъявляется требование улучшенной акустической эргономики, особенно в режимах простоя, офисной работы и просмотра видео, так как, в отличие от большинства современных БП, данная модель ощутимо шумит и при низкой нагрузке.

Итоги

Блок питания имеет достойные электрические характеристики, современную платформу и японские конденсаторы. На этом список достоинств заканчивается. Акустическая эргономика у данной модели не слишком удачная, особенно в режиме простоя. Логика работы вентилятора и подсветки хоть и являются весьма оригинальными, но с практической точки зрения интереса почти не представляют.

Средняя текущая цена (количество предложений)
Блок питания Thermaltake Evo Blue 2.0 750W (Evo-750M)
Н/Д(0)


Блок питания Thermaltake Evo Blue 2.0 750W (Evo-750M) предоставлен на тестирование производителем
