Блок питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

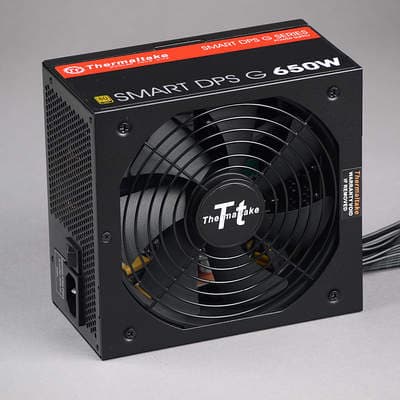

Внешний вид блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия Smart в производственной гамме Thermaltake располагается посередине: между серией TR2 снизу и серией Toughpower сверху. Но в сериях, группах и их ответвлениях у компании разобраться не так просто, особенно если нет соответствующего опыта. Дело в том, что почти в каждой серии блоков питания Thermaltake есть разделение на группы, причем не всегда явное, поэтому в одной серии может быть не 3-5 моделей, как это обычно бывает, а, к примеру, порядка 10 актуальных моделей, которые разделены на несколько групп. Последние при этом зачастую не имеют между собой ничего общего, а маркетинговые названия моделей звучат очень похоже для неподготовленного покупателя. Выделить тут стоит серию «Русское золото», которая хорошо структурирована, а названия моделям даны запоминающиеся и легко произносимые на русском языке. Три модели из данной серии мы тестировали ранее, и они оставили хорошее впечатление.

Возвращаясь к герою сегодняшнего обзора, упомянем, что помимо решения мощностью 650 Вт в серии имеется модель и мощностью 750 Вт с аналогичным названием. Одновременно выпущены модели Smart DPS G 600W Bronze и Smart DPS G 700W Bronze, которые имеют сертификат 80Plus Bronze, а не 80Plus Gold, как наш сегодняшний участник тестирования. Помимо этого, в серии Toughpower также есть группа DPS G, которая имеет все те же возможности.

Вот что сообщает изготовитель про особенности рассматриваемой модели:

Комбинация из Smart DPS G Gold и трех интеллектуальных платформ: приложения для ПК DPS G PC App 2.0, облачного сервиса DPS G Smart Power Management (SPM) Cloud 1.0, и мобильного приложения DPS G Mobile App 1.0 — позволяет пользователям оценить и оптимизировать энергопотребление, тем самым уменьшить выбросы CO2 и сохранить Землю для следующих поколений!

Если коротко, то блок питания имеет встроенную систему мониторинга на основе микроконтроллера, которая позволяет отслеживать в реальном времени температуру, ток, мощность и энергопотребление, а также управлять некоторыми опциональными функциями БП — например, включать режим Smart zero fan, в котором вентилятор будет останавливаться полностью, а не только снижать свои обороты, т. е. гибридный режим здесь включается программно, а по умолчанию вентилятор в данной модели вращается постоянно.

Также мы предлагаем вашему вниманию видеоролик, в котором рассматривается программная платформа и ее особенности.

Упаковка Thermaltake Smart DPS G 650W Gold представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного и красного цветов.

Упаковка блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

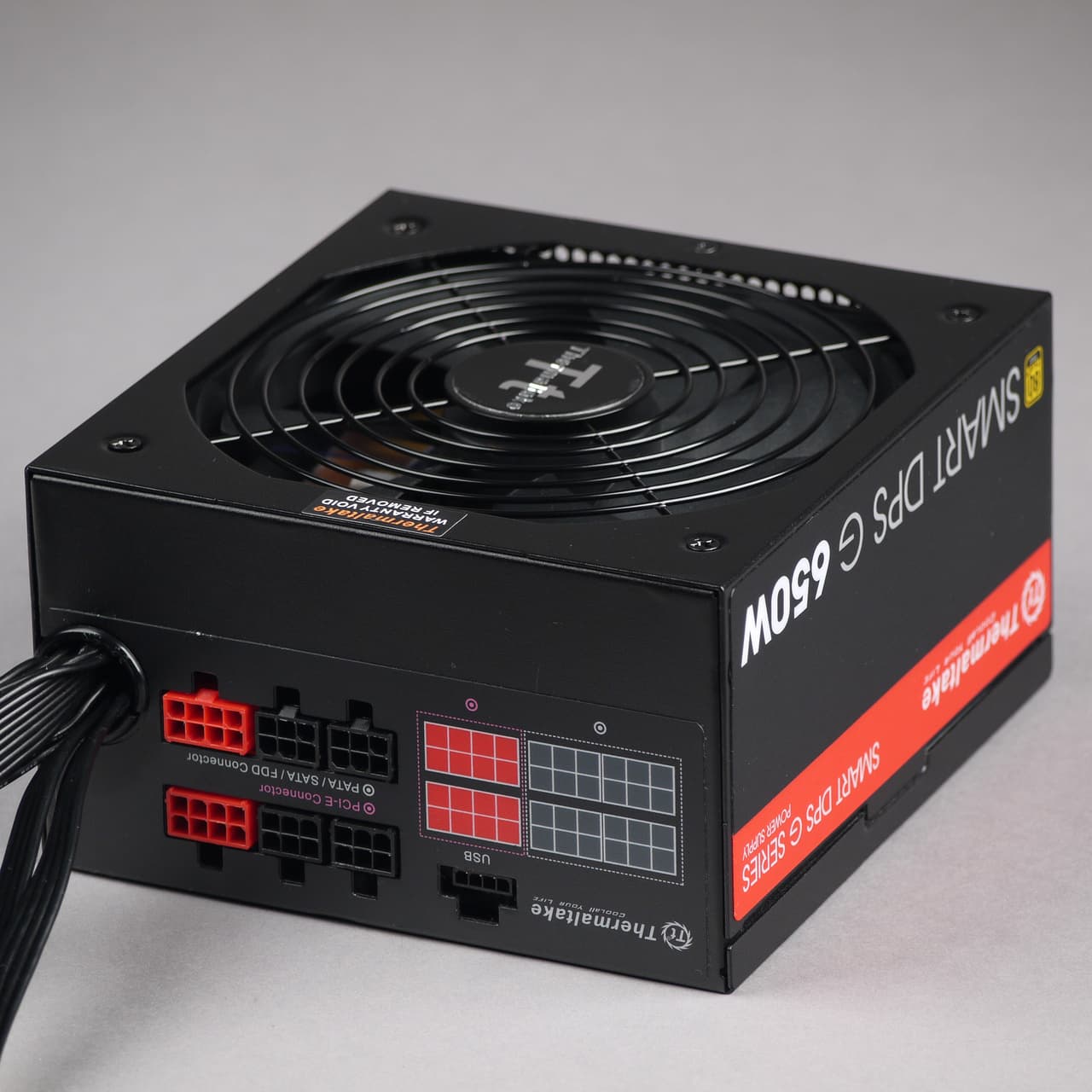

Сам блок питания выполнен в черном корпусе с матовым покрытием и с довольно мелкой, но хорошо ощущаемой фактурой. Отпечатки пальцев на таком покрытии имеют минимальную заметность. На боковинах корпуса БП имеются пластиковые наклейки, которые имеют чуть большую маркость и гораздо более низкий коэффициент трения, что может привести к выскальзыванию БП из рук с последующим падением последнего и понятными последствиями для нижних конечностей пользователя.

Длина корпуса составляет около 160 мм, дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм.

Для подключения системы мониторинга используется проприетарный четырехконтактный (4×1) разъем, в комплекте поставляется кабель для подключения к внутренней колодке USB материнской платы (5×2). В случае потери этого кабеля замену найти удастся вряд ли. На наш взгляд, вместо проприетарного разъема стоило установить стандартный USB/Mini-USB/Micro-USB, как это сделано у некоторых других производителей.

Характеристики

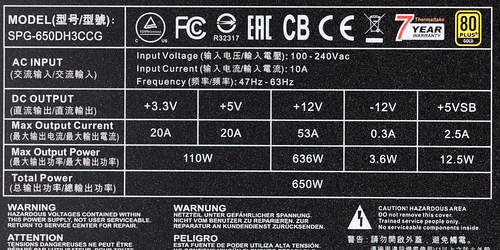

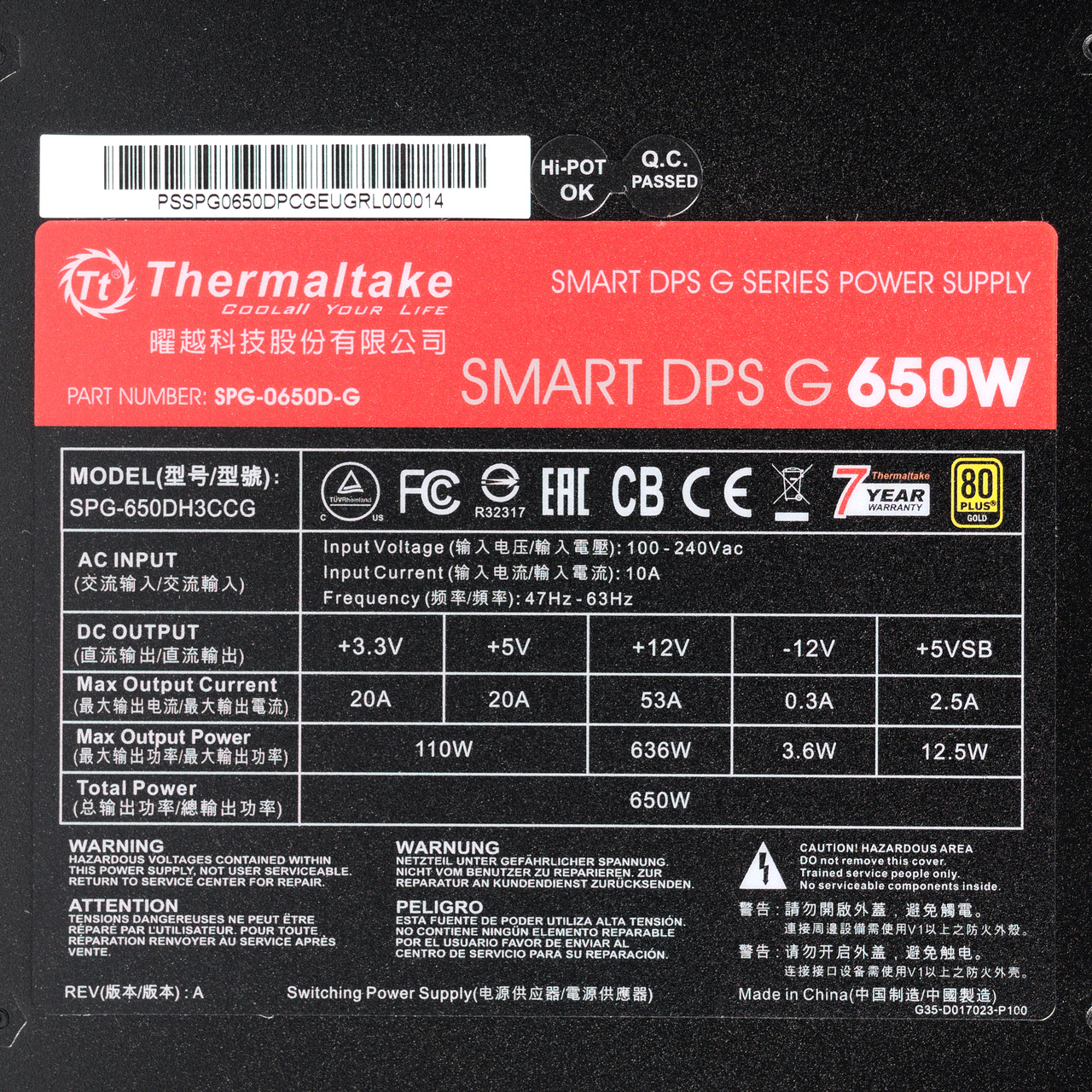

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 636 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,978, что является отличным показателем.

Характеристики блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Длина проводов и количество разъемов

Провода и разъемы блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Фиксированные
до основного разъема АТХ — 57 см
до процессорного разъема 8 pin SSI — 61 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4на 2 шнурах
4 pin Peripheral Connector3эргономичные, на 1 шнуре
15 pin Serial ATA Connector6на 2 шнурах
4 pin Floppy Drive Connector1

Часть проводов можно снять, освободив свободное место в корпусе.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 63 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8-12 штук на 3-4 шнурах.

Система охлаждения

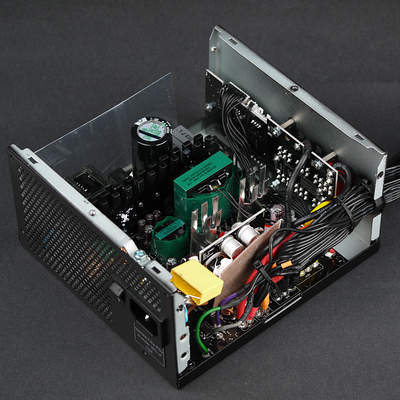

Вид платы блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Полупроводниковые элементы высоковольтных цепей размещены на одном компактном радиаторе. Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлены небольшие теплоотводы). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и каких-либо дополнительных теплорассеивателей не имеют, что вполне типично для блоков питания с активным охлаждением.

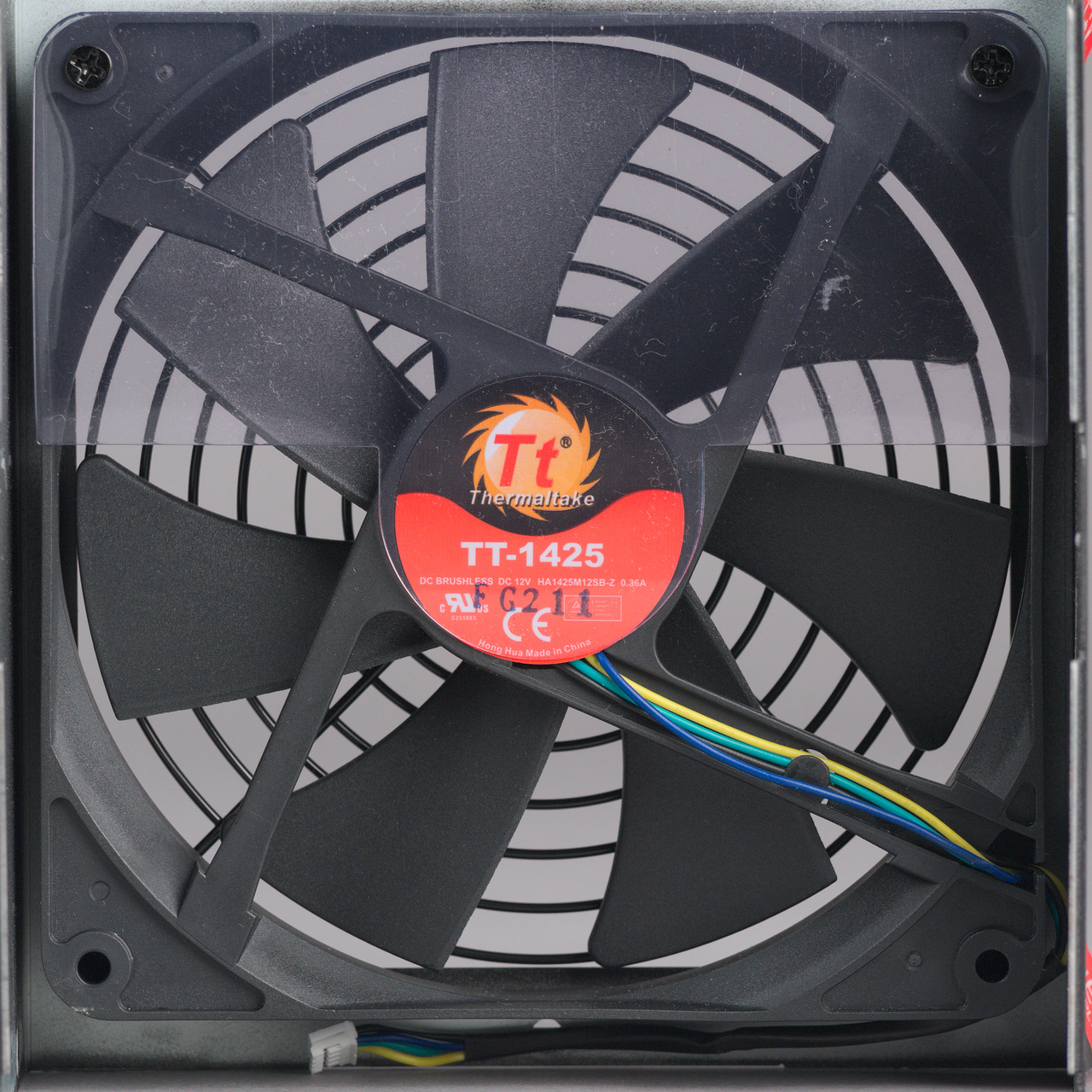

Вентилятор, установленный в блоке питания, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства Dongguan Honghua Electronic Technology — HA1425M12SB-Z. Данная модель вентилятора типоразмера 140 мм имеет максимальную скорость вращения 2000 об/мин. Подвес вала ротора осуществляется на двух подшипниках разных типов: скольжения и качения. Это некий промежуточный вариант между использованием подшипников только скольжения или качения, а вообще-то вполне можно было поставить вентилятор на гидродинамических подшипниках — сейчас это уже не так дорого, как было несколько лет назад. Подключение вентилятора — разъемное четырехпроводное, управление скоростью вращения осуществляется встроенным ШИМ-контроллером.

Вентилятор блока питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями. В данном случае это преимущественно продукция Nippon Chemi-Con. Тут все весьма достойно.

Тестирование блока питания

Работа на максимальной мощности Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC очень низкая. К остальным каналам претензий нет.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

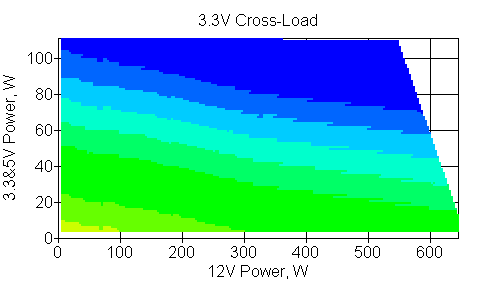

Отклонения по линии +3,3 VDC

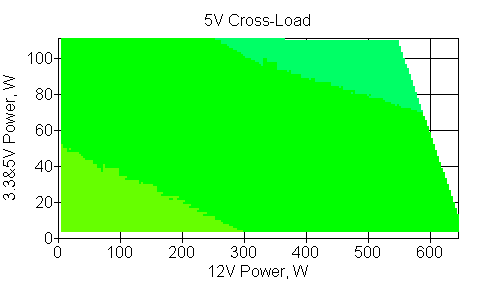

Отклонения по линии +5 VDC

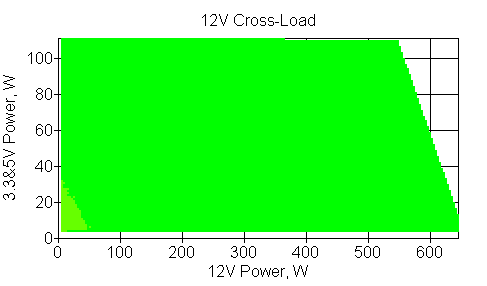

Отклонения по линии +12 VDC

При типичном распределении мощности по каналам отклонения значений напряжения по основным каналам не превышают двух процентов.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

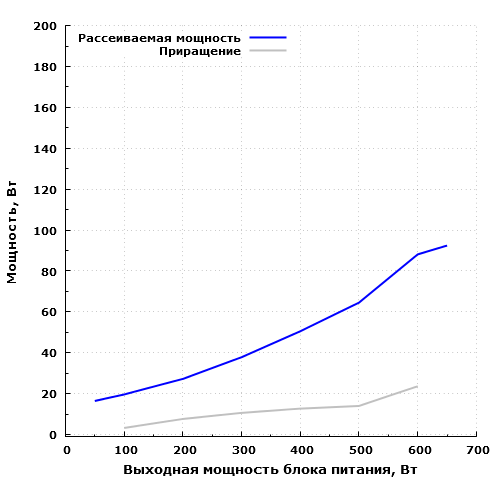

Рассеиваемая мощность Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

На максимальной мощности блок питания рассеивает около 92 Вт, а 60 Вт он рассеивает на мощности порядка 470 Вт. Это вполне достойные, но не рекордные значения.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0710,2
STB0,1390,4
Zload0,1634,6

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 4,6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

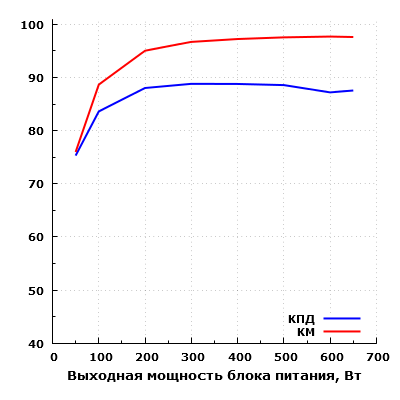

Эффективность Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 88,81% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75,3%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А12,7

Значение сравнительно невысокое — есть шансы на нормальную работу с маломощными ИБП.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре360
все разъемы650

Таким образом, источник питания сможет работать почти с любыми современными видеокартами.

Источник дежурного питания

Напряжение на выходе
в зависимости от тока нагрузки

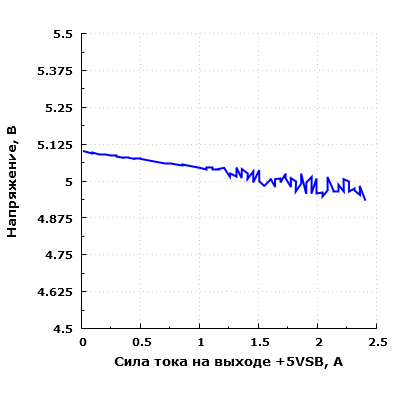

Параметры источника дежурного питания Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Выходные параметры источника дежурного питания не вызывают особых нареканий: отклонения напряжения не превышают 2 процентов. Однако при нагрузке свыше 1,125 А становятся заметны колебания значения напряжения на выходе.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

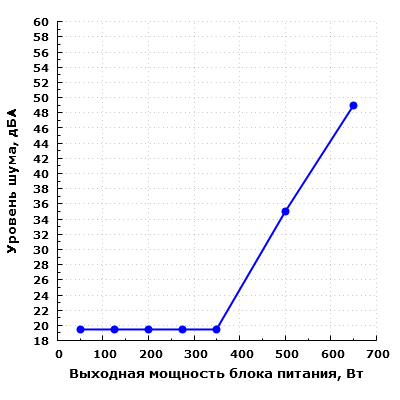

Уровень шума Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Шум блока питания при работе в диапазоне до 350 Вт включительно находится на экстремально низком уровне — менее 23 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, только с небольшого (менее 0,2 метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна, а также остановив все вентиляторы в системном блоке.

При работе на мощности 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером. В реальности собрать систему, которая будет потреблять от блока питания 500 Вт и при этом шуметь меньше, чем данная модель БП, почти невозможно, так как даже системы СВО создают ненулевой уровень шума.

И наконец, на максимальной мощности уровень шума очень высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах около 500 Вт, демонстрируя в диапазоне до 350 Вт действительно очень низкий уровень шума.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен12
STB0

В данном случае уровень шума электроники сравнительно невысокий, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

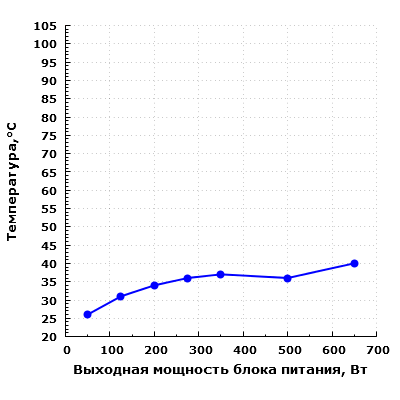

Тепловой режим Thermaltake Smart DPS G 650W Gold (SPG-650DH3CCG)

Термонагруженность конденсаторов находится на низком уровне (их температура менее 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная490
125 Вт211,5
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная5212
125 Вт4312

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

На максимальной мощности при работе блока питания в подобных условиях уровень шума не изменился, а вот температура возросла весьма заметно, что говорит о том, что вентилятор и так работал на максимальных оборотах.

На мощности 125 Вт при работе блока питания в подобных условиях уровень шума возрастает незначительно, а вот температура — весьма заметно. Это говорит о том, что разработчики вполне рассчитывали на повышенную температуру окружающей среды.

Тем не менее, даже в таком режиме температура конденсаторов не достигает 60 градусов, что позволяет рассчитывать на длительный срок их службы.

Оценка потребительских качеств

Потребительские качества БП Thermaltake Smart DPS G 650W Gold заслуживают высокой оценки, и основная заслуга в этом — у очень хорошей акустической эргономики. Электрические характеристики, если рассматривать типичные сценарии использования, вполне достойные. Нагрузочная способность канала +12VDC также отличная. Из недостатков, пожалуй, можно отметить не слишком удачное распределение разъемов по шнурам для подключения компонентов, а также сравнительно небольшое количество разъемов SATA Power. В качестве дополнительного бонуса пользователь получает программно-аппаратный комплекс мониторинга параметров блока питания.

Итоги

Технико-эксплуатационные характеристики Thermaltake Smart DPS G 650W Gold находятся на достаточно хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, низкая термонагруженность, конденсаторы японских производителей. В итоге можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Вентилятор установлен не самый долговечный, но на гарантийный срок его точно хватит, а при желании он может быть заменен на более качественный аналог. Из явных недостатков стоит отметить невысокую нагрузочную способность канала +3.3VDC, но в современных системах потребление по данному каналу минимально. К каналу +5VDC особых претензий нет, поэтому блок питания вполне должен справиться с обеспечением питания систем с большим количеством жестких дисков.

По совокупности параметров, а также с учетом весьма доступной стоимости мы считаем, что данная модель заслужила награду Original Design за текущий месяц.

Средняя цена по данным Яндекс.Маркет
T-13076221
Предложения по данным Яндекс.Маркет
L-13076221-10

Блок питания Thermaltake Smart DPS G 650W Gold предоставлен на тестирование производителем
