Блок питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

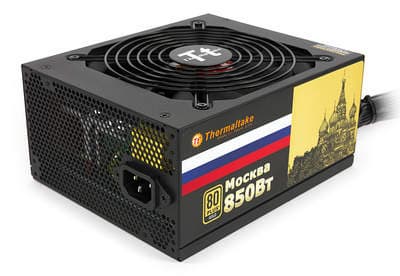

Внешний вид блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Ассортимент блоков питания под торговой маркой Thermaltake весьма внушительный, и разобраться в нем всегда было непросто, так как часто под похожими или даже одинаковыми маркетинговыми названиями встречались абсолютно разные продукты. Периодически компания получает замечания в свой адрес из-за очень сложной навигации по модельному ряду блоков питания, и, видимо, кто-то из отдела маркетинга решил исправить эту ситуацию. В результате на российском рынке появилась целая серия блоков питания, носящих наименования географических объектов нашей страны. Серия даже имеет собственное название — «Русское золото». В нее входят 6 моделей мощностью от 650 до 1500 Вт, менее мощных продуктов в серии нет. И если модели мощностью от 1000 Вт обычному покупателю не слишком интересны, то вот решения мощностью 650, 750 и 850 Вт часто рассматриваются в качестве покупки даже владельцами вполне типовых компьютеров с одной видеокартой. Начать знакомство с «Русским золотом» мы решили с модели мощностью 850 Вт, так как это самое доступное решение в данной серии на платформе Enhance. Блоки питания мощностью 650 и 750 Вт выполнены на платформе CWT, и мы постараемся познакомиться с ними позднее.

Упаковка блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Блок питания поставляется в упаковке, предназначенной для розничной продажи — коробке из картона достаточной прочности, внутри которой расположены амортизирующие вставки из вспененного материала. Над дизайном упаковки явно потрудился дизайнер, так как выглядит она довольно интересно.

Выполнен блок питания в корпусе с черным матовым покрытием без фактуры, отпечатки на корпусе не остаются, да и пыль не слишком заметна.

Характеристики

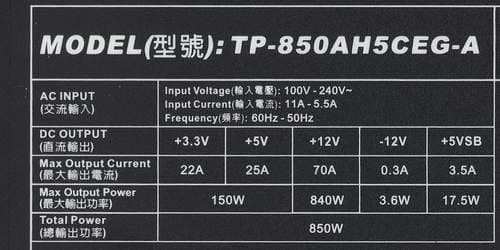

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,988, что является отличным показателем.

Характеристики блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Длина проводов и количество разъемов

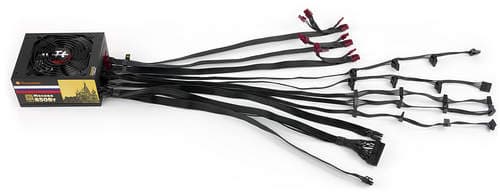

Провода и разъемы блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Фиксированные
до основного разъема АТХ — 58 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6на 3 шнурах
4 pin Peripheral Connector8эргономичные, на 2 шнурах
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector1переходник с периферийного

Количество разъемов и их размещение на шнурах питания позволяет подключить почти любую реальную конфигурацию, в том числе с большим количеством жестких дисков.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 63 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

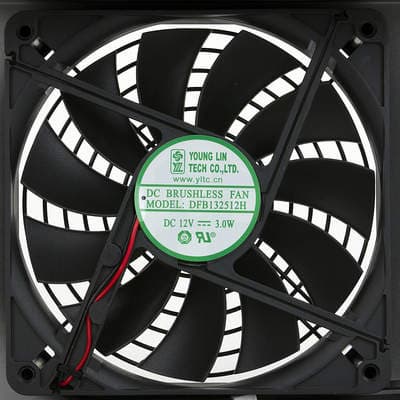

Вентилятор блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

В блоке питания установлен вентилятор DFB132512H с номинальной скоростью вращения 1700 оборотов в минуту. Вентилятор основан на подшипнике качения и изготовлен компанией Young Lin Tech (YLTC). Данная модель часто встречается в БП производства Enhance.

К сожалению, подобрать совместимый вентилятор будет непросто, так как в продаже количество моделей вентиляторов подобного типоразмера стремится к нулю, есть лишь отдельные модели типоразмера 140 мм с двойным креплением, которые также встречаются редко. Таким образом, желающим заменить вентилятор придется использовать модели типоразмера 140 мм, а крепление дорабатывать самостоятельно.

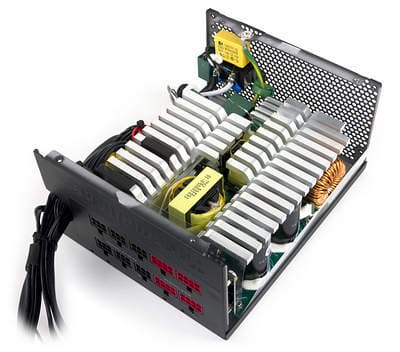

Вид платы блока питания Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 6 мм.

Импульсные преобразователи постоянного тока, обслуживающие линии +3.3VDC и 5VDC, установлены на отдельные дочерние платы и дополнительного охлаждения не имеют, что вполне типично для блоков питания с активным охлаждением.

В блоке питания установлены преимущественно конденсаторы японских производителей: Panasonic, Nippon Chemi-Con и Rubycon. Все конденсаторы, включая высоковольтные, рассчитаны на максимальную температуру 105 градусов.

Тестирование блока питания

Работа на максимальной мощности Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны (по оси абсцисс). В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

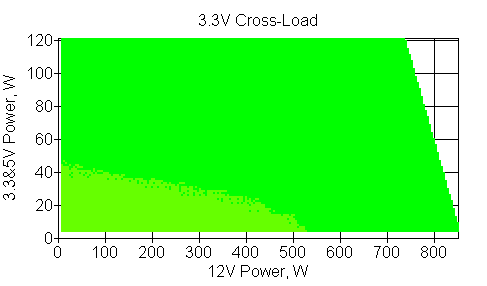

Отклонения по линии +3.3 VDC

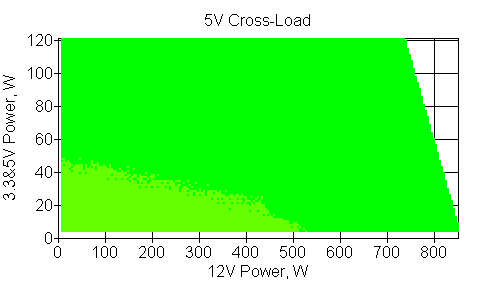

Отклонения по линии +5 VDC

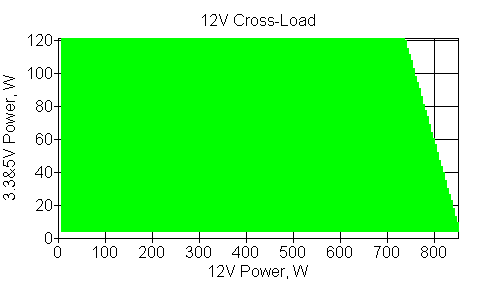

Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то вплотную к этому приближаются: отклонения по каналам +3,3VDC и +5VDC находятся в пределах двух процентов, по каналу +12VDC — в пределах одного процента во всем измеренном диапазоне мощности.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

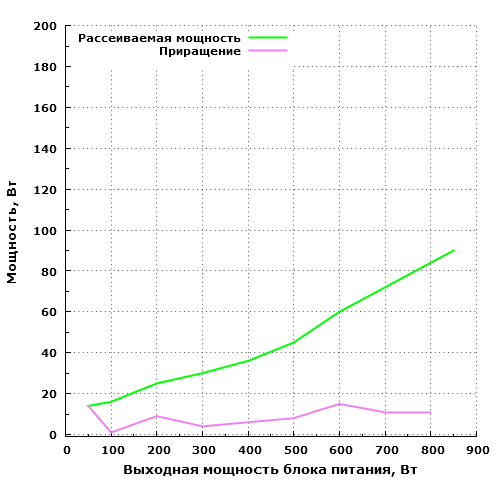

Рассеиваемая мощность Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Экономичность модели также находится на очень хорошем уровне: до рассеивания 100 Вт блок питания так и не добрался, а 60 Вт он рассеивает на мощности порядка 600 Вт, что весьма достойно.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off
STB0,2140,5
Zload0,23610,1

При работе без нагрузки данная модель не бьет рекордов, что вполне ожидаемо от блока питания подобной мощности.

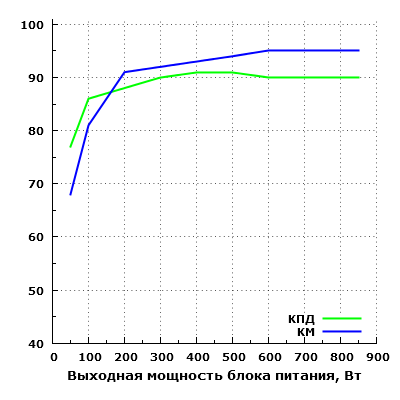

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 300 до 850 ватт, максимальное зарегистрированное значение составило около 91,6% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 78%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А36,8

Использование дешевых маломощных ИБП тут противопоказано.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт820

Подобную мощность можно снять с одного разъема, при этом срабатывает защита от пониженного напряжения на выходе (UVP), но при подключении обоих разъемов на шнуре уже можно получить полную мощность по каналу +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

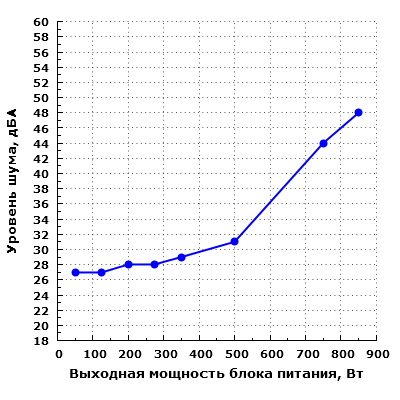

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Thermaltake TP-850AH5CEG-A Москва 850 Вт (W0428RE)

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности 50—350 Вт. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 750 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю.

На максимальной мощности уровень шума блока питания достигает 48 дБА, подобное значение можно охарактеризовать как очень высокое.

Несмотря на то, что даже при малой мощности блок питания нельзя признать очень тихим, в типовых системах этот БП вряд ли окажется заметным источником шума при мощности нагрузки до 500 Вт включительно.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен6
STB7

Некоторый шум от электроники блока питания прослушивается и при остановленном вентиляторе, и в дежурном режиме. Нельзя сказать, что он слишком навязчивый, но шум определенно присутствует.

Оценка потребительских качеств

Потребительские качества продукта находятся на хорошем уровне: вполне приличная акустическая эргономика, отличные электрические характеристики, высокая экономичность и большое количество удобно расположенных разъемов. Нагрузочная способность канала +12VDC находится на высоком уровне, да и с другими каналами все очень хорошо. Даже канал +3.3VDC способен отдавать в нагрузку 50 Вт без сильных отклонений от номинала.

Все это позволяют использовать данную модель в системах, выполняющих самые разные задачи — от игровых систем до рабочих станций.

Итоги

Thermaltake TP-850AH5CEG-A Москва 850 Вт оставил очень хорошее впечатление как за счет удачной платформы, обеспечивающей чуть ли не эталонные электрические характеристики, так и за счет отсутствия экономии производителя на компонентах и материалах. Акустическая эргономика модели не столь хороша, как ее электрические характеристики, но комфорт при эксплуатации данного блока питания в широком диапазоне мощности нагрузки обеспечивается. При высоких же мощностях шум от нагрузки будет точно не ниже шума от блока питания, поэтому осуждать источник питания за шум на мощности 750-850 Вт особого смысла нет.

Полную русификацию упаковки, сопроводительных материалов, а также оригинальные названия продуктов в серии мы решили не оставлять без внимания, поэтому блок питания заслуженно получает редакционную награду Exellent Package за текущий месяц.
