Продолжая знакомство с серией «Русское золото» компании Thermaltake, сегодня мы рассмотрим старшую модель в данной серии — Байкал 1500 Вт.

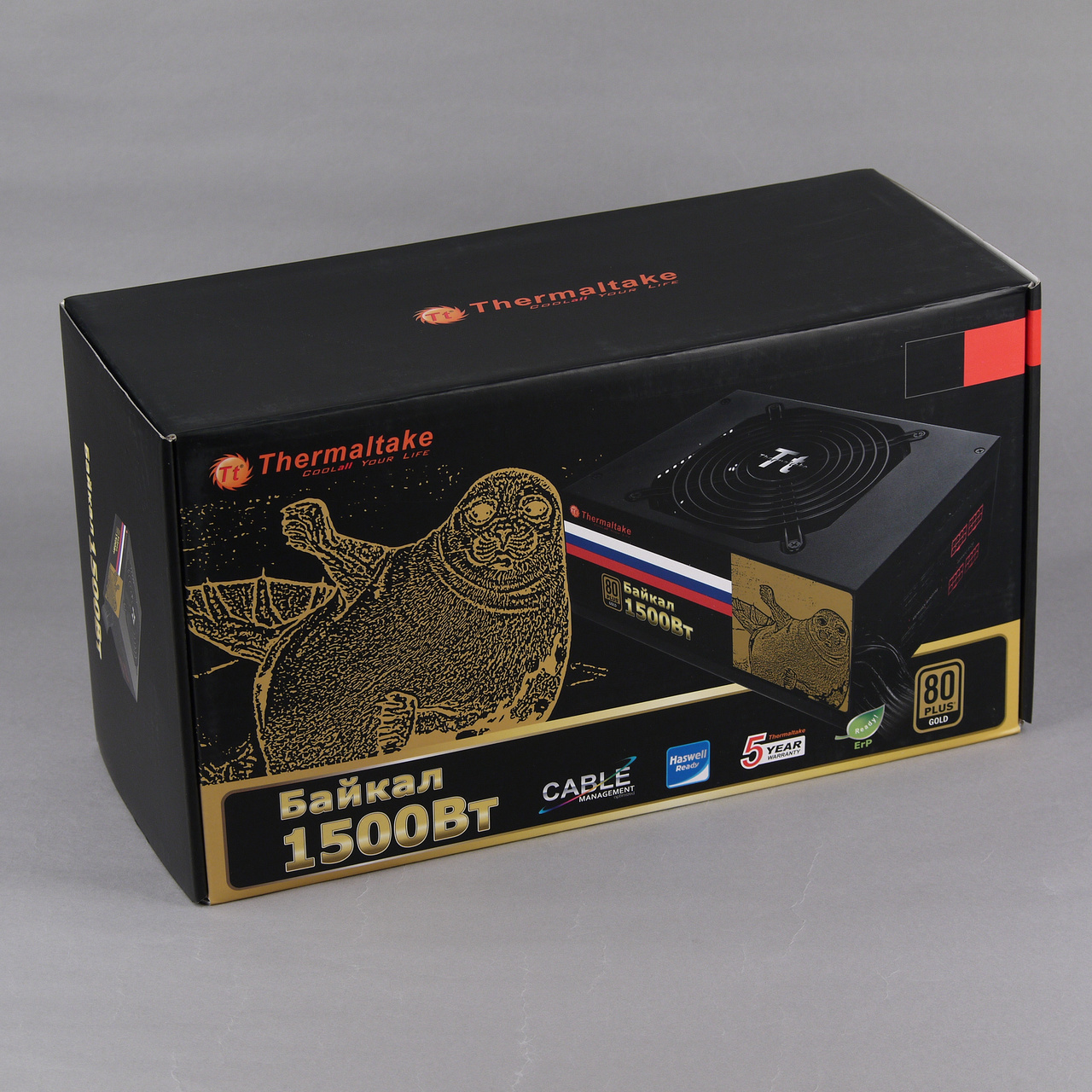

Блок питания поставляется в упаковке, предназначенной для розничной продажи — весьма габаритной коробке из картона достаточной прочности, без ручки для переноски, внутри которой расположены амортизирующие вставки из вспененного материала. Над оформлением упаковки явно потрудился дизайнер, так как выглядит она довольно интересно. На коробке изображен не морж или иной обитатель северных морей, как можно подумать, а байкальская нерпа. Так что дизайн упаковки действительно соответствует названию модели.

Упаковка блока питания Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Выполнен блок питания в корпусе с черным матовым покрытием без фактуры, отпечатки на корпусе не остаются, да и пыль не слишком заметна. От модели Москва 850 Вт корпус этого БП отличается преимущественно длинной: у модели Байкал она составляет 220 мм, а у модели Москва — 180 мм. В остальном внешний вид отличается мало, что вполне логично для продуктов одной серии.

Характеристики

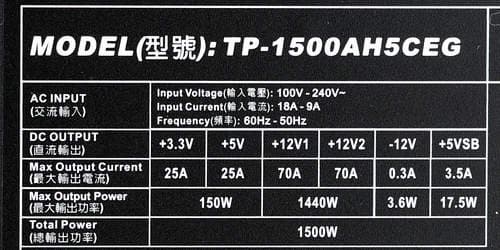

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1440 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является очень хорошим показателем.

Характеристики блока питания Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Длина проводов и количество разъемов

Фиксированные
до основного разъема АТХ — 60 см
до первого процессорного разъема 8 pin SSI — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector10на 5 шнурах
4 pin Peripheral Connector8эргономичные, на 2 шнурах
15 pin Serial ATA Connector16на 4 шнурах
4 pin Floppy Drive Connector1переходник с периферийного разъема

Длина проводов до разъемов рассчитана на размещение блока питания в высоких корпусах, включая Full tower. С другой стороны, если у покупателя будет желание установить блок питания в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, но вполне возможен в реальности.

Количество разъемов для подключения компонентов внутри системного блока позволяет подключить любую экстремальную конфигурацию: 5 видеокарт и 16 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Также в комплекте есть переходник для подключения разъема питания FDD.

Система охлаждения

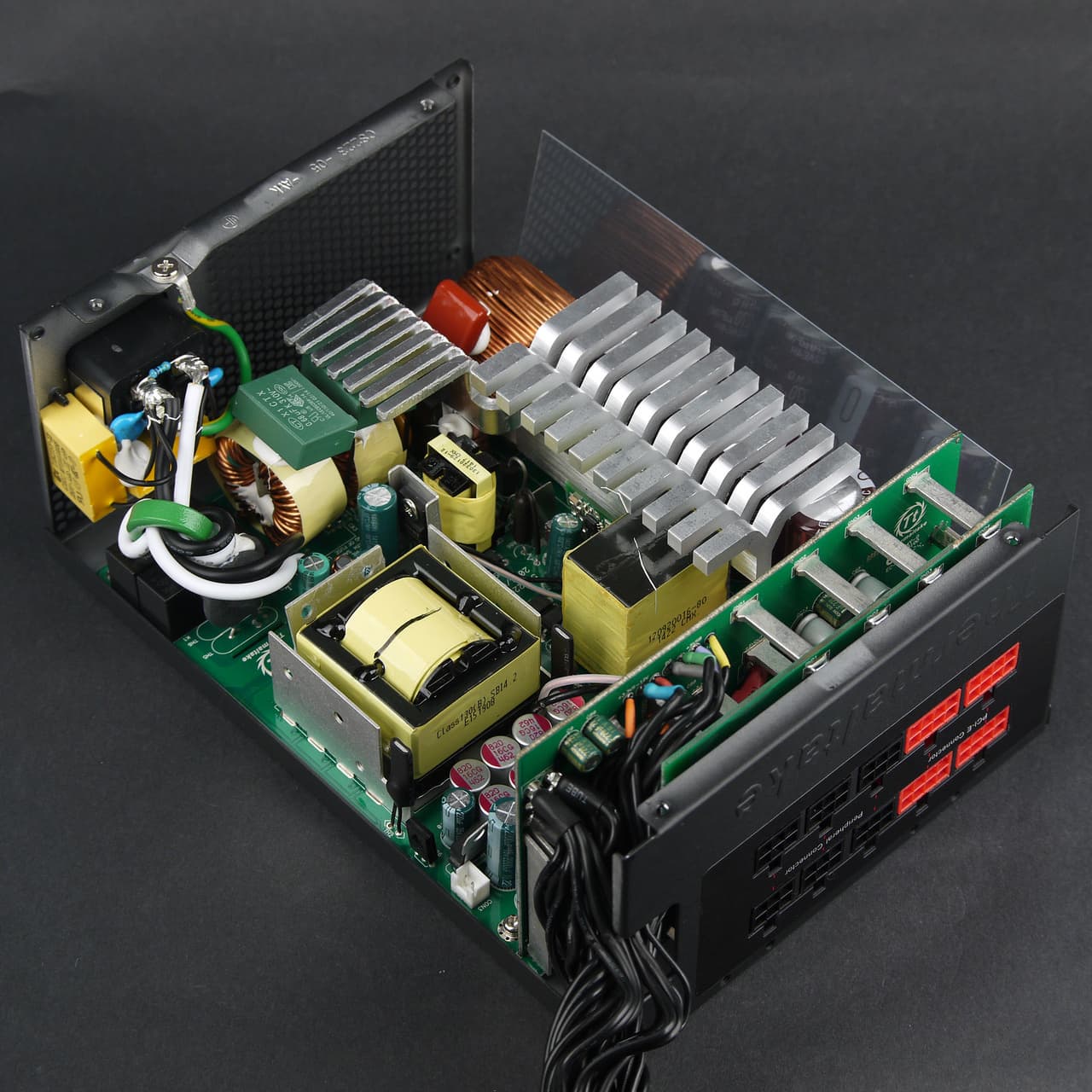

Вид платы блока питания Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Основные полупроводниковые элементы размещены на двух радиаторах: высоковольтные — на большом Т-образном радиаторе с толщиной основания около 6 мм, форма которого типична для продукции Enhance, низковольтные — на компактном радиаторе с толщиной основания около 4 мм, форма которого представляет собой пластину без оребрения. Импульсные преобразователи постоянного тока каналов +3.3VDC и +5VDC размещены на одной из дочерних плат, установленных вертикально, и дополнительного теплоотвода не имеют, что вполне типично для блоков питания с активным охлаждением.

В блоке питания установлены конденсаторы производства Nippon Chemi-Con (высоковольтные) и Taicon (низковольтные с жидким электролитом), а также большое количество полимерных конденсаторов.

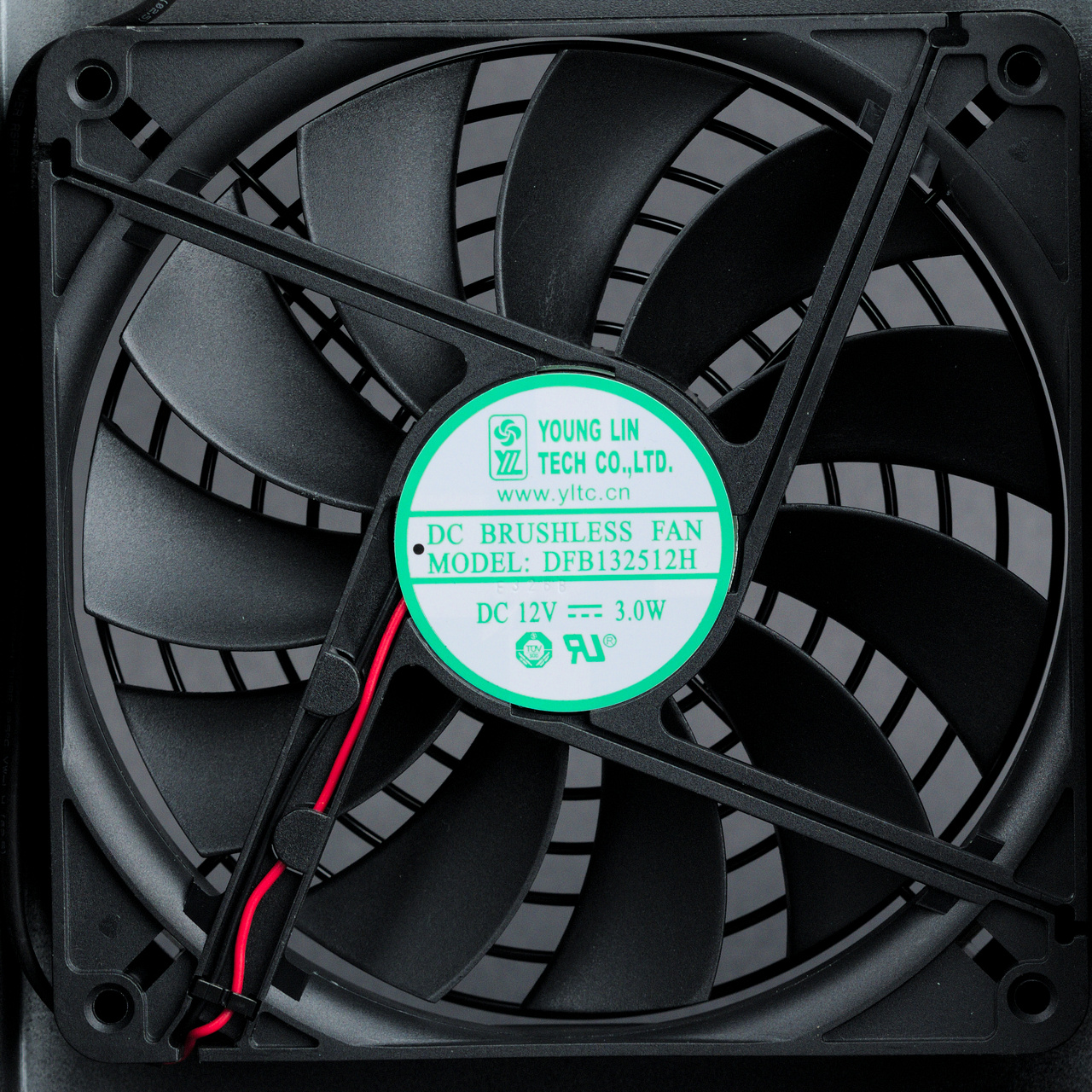

Вентилятор блока питания Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

В блоке питания установлен вентилятор DFB132512H с номинальной скоростью вращения 1700 оборотов в минуту. Вентилятор основан на подшипнике качения и изготовлен компанией Young Lin Tech (YLTC). Данная модель часто встречается в БП производства Enhance. Вентилятор тут установлен точно такой же, как в модели Москва 850 Вт.

К сожалению, подобрать совместимый вентилятор будет непросто, так как в продаже количество моделей вентиляторов подобного типоразмера стремится к нулю, есть лишь отдельные модели типоразмера 140 мм с двойным креплением, которые также встречаются редко. Таким образом, желающим заменить вентилятор придется использовать модели типоразмера 140 мм, а крепление дорабатывать самостоятельно.

Обращает на себя внимание большое количество свободного места внутри корпуса БП. Подобная компоновка явно выбрана с целью снижения аэродинамического сопротивления воздушному потоку, что позволяет более эффективно охлаждать компоненты блока питания. На это же намекает и способ установки основного трансформатора — он положен набок.

Тестирование блока питания

Работа на максимальной мощности Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

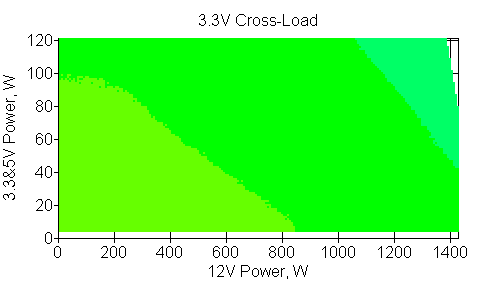

Отклонения по линии +3,3 VDC

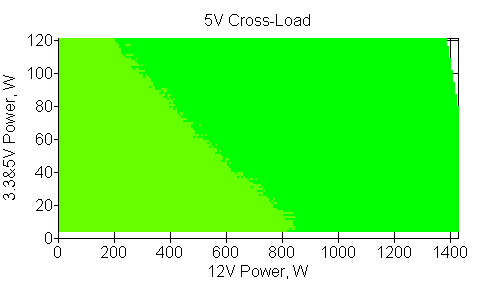

Отклонения по линии +5 VDC

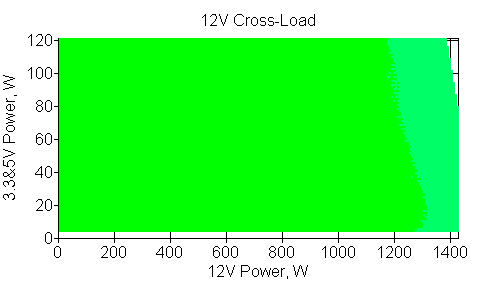

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. При типичном распределении мощности по каналам отклонения значений напряжений по основным каналам не превышают двух процентов — это очень хороший результат, близкий к идеальному.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

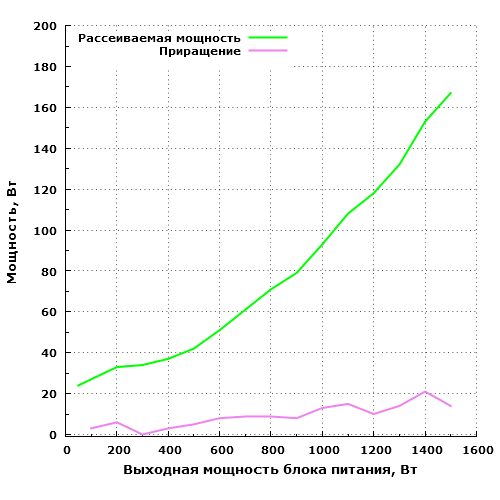

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Экономичность модели находится на хорошем уровне, но рекордов не бьет. 100 Вт этот блок питания рассеивает на мощности порядка 1050 Вт, а 60 Вт — на мощности порядка 700 Вт. На максимальной мощности блок питания рассеивает уже вполне солидные 167 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off
STB0,2370,4
Zload0,30710,9

Потребление в режимах работы без нагрузки находится на адекватном уровне.

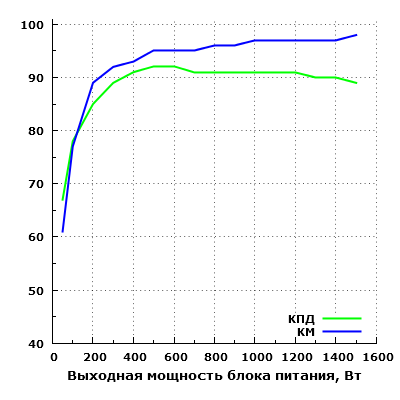

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

Эффективность БП находится на сравнительно высоком уровне в достаточно широком диапазоне мощности за исключением малых номиналов. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 400 до 1200 ватт. Максимальное зарегистрированное значение составило около 92,12% на мощности 600 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 67,5%. Очевидно, что при малых номиналах нагрузки БП не бьет рекордов, что вполне типично для решений схожей мощности.

По просьбам читателей мы теперь измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 840 Вт

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Мы принудительно ограничили мощность нагрузки на уровне 840 Вт. Полученный результат демонстрирует способность источника питания снабжать энергией практически любую современную видеокарту с двукратным запасом.

Тепловой режим

Эксплуатационная температура является одним из важнейших параметров, оказывающих влияние на срок жизни конденсатора. И поскольку наиболее термонагруженными являются именно низковольтные емкости, установленные в выходном каскаде, то именно их температура и регистрируется в ходе данного этапа тестирования. Измерения производятся при помощи цифрового датчика DS18B20 производства Maxim Integrated.

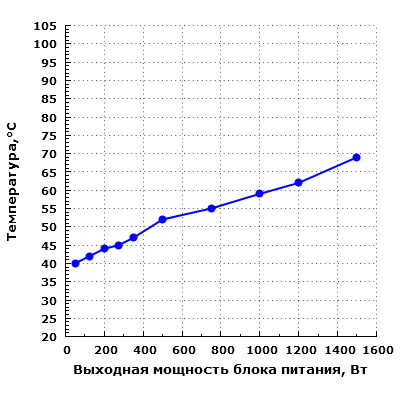

Температура конденсаторов
при работе на статичной мощности в течение 20 минут
и температуре окружающего воздуха около 25 °C
Тепловой режим Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

До мощности нагрузки 1000 Вт включительно термонагруженность конденсаторов можно оценить как низкую. От 1000 до 1500 Вт термонагруженность находится на удовлетворительном уровне для долговременной работы.

Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

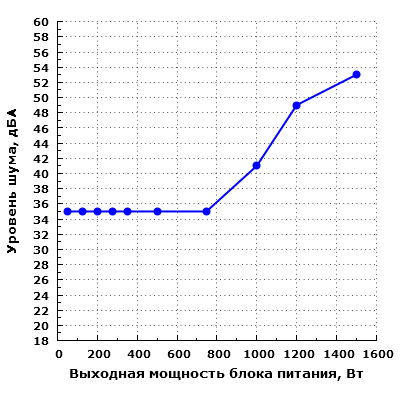

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Thermaltake TP-1500AH5CEG Байкал 1500 Вт (W0431RE)

При работе в диапазоне мощности до 750 Вт включительно уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

В диапазоне мощности нагрузки от 1000 до 1500 Вт шум блока питания изменяется от высокого до очень высокого. Разумеется, такое поведение блока питания сложно трактовать в качестве его достоинства, но, с другой стороны, нагрузка, потребляющая такую мощность, вряд ли окажется бесшумной или хотя бы тихой (если это не кипятильник, конечно). Таким образом, в случае компьютерной системы маловероятно, что она будет функционировать тише блока питания, особенно если она не занимает половину жилой комнаты.

В принципе, схожая акустическая эргономика присуща большинству блоков питания особо высокой мощности, хотя, разумеется, конкретные значения уровня шума могут отличаться. В данном случае мы наблюдаем далеко не худший вариант со средним уровнем шума до половины максимальной нагрузки.

Система охлаждения блока питания в большей мере приспособлена для хорошего охлаждения компонентов, а не для тихой работы.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества блока питания находятся на среднем уровне. Основной проблемой является не самая удачная акустическая эргономика, хотя неискушенный пользователь при определенных условиях может посчитать данный источник питания даже тихим.

Итоги

Технико-эксплуатационные характеристики Thermaltake Байкал 1500 Вт находятся на хорошем уровне, чему способствуют очень хорошие электрические характеристики, высокая нагрузочная способность канала +12VDC, довольно высокий КПД, низкая термонагруженность, вентилятор на подшипнике качения с высоким ресурсом работы. Так что можно рассчитывать на достаточно долгую жизнь блока питания даже при высоких постоянных нагрузках. Правда, для домашнего компьютера необходимость в подобном источнике питания обычно отсутствует, так как в подавляющем большинстве конфигураций даже Thermaltake Москва 850 Вт смотрится несколько избыточно. А вот для многопроцессорных рабочих станций такой блок питания вполне может оказаться кстати, особенно если в рабочей станции помимо нескольких центральных процессоров установлены еще несколько мощных видеокарт.

Полную русификацию упаковки, сопроводительных материалов, а также оригинальные названия продуктов в серии мы решили не оставлять без внимания, поэтому блок питания заслуженно получает редакционную награду Exellent Package за текущий месяц.
