Блок питания Silverstone ST30SF (SFX)

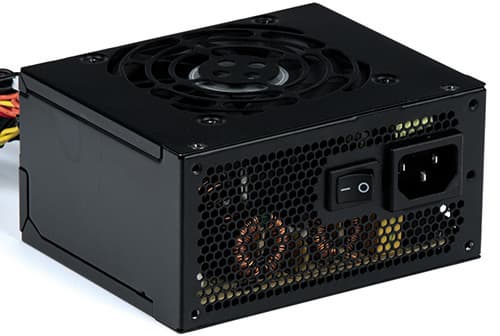

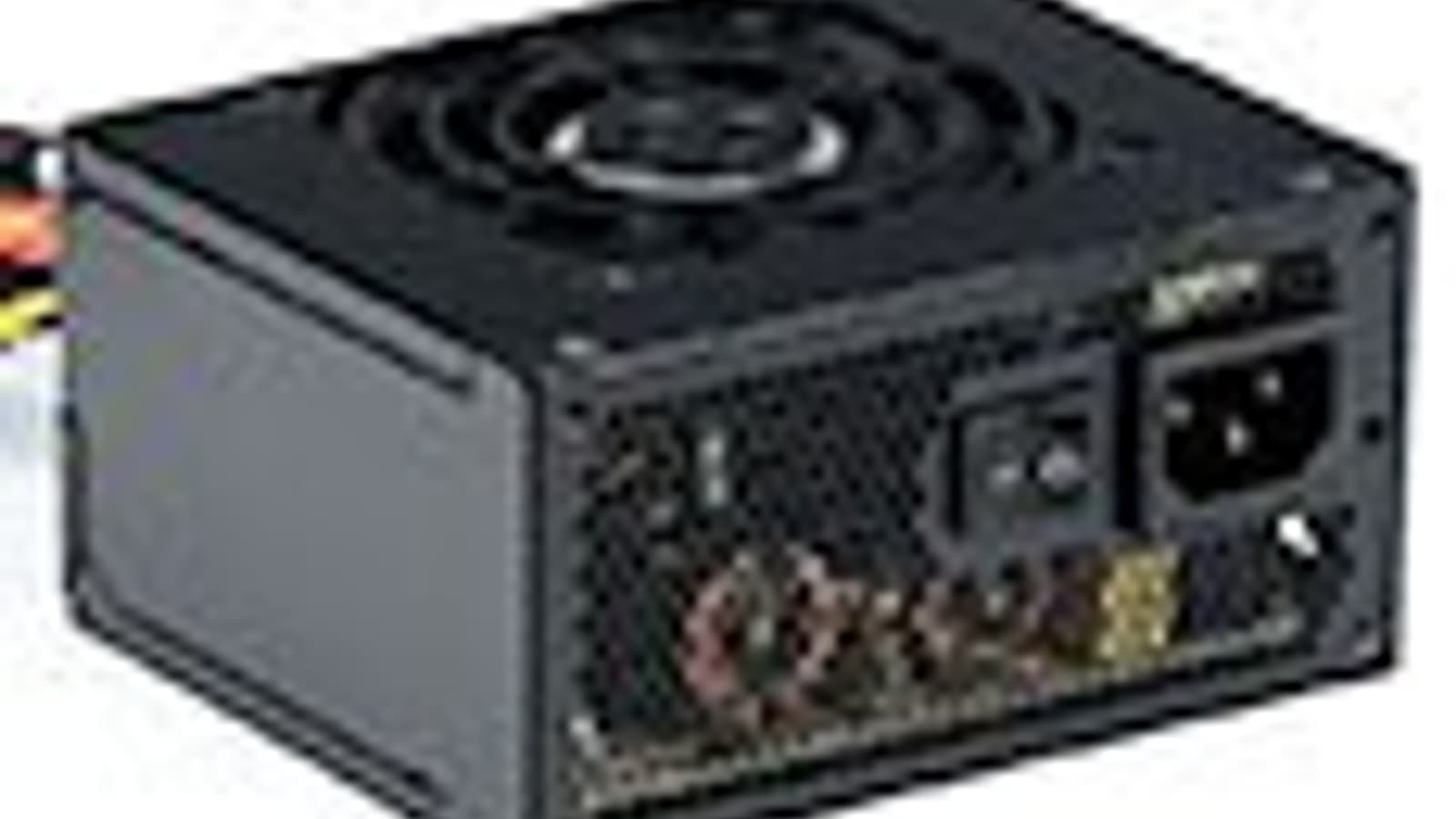

Внешний вид блока питания Silverstone ST30SF (SFX)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Ассортимент компактных блоков питания в розничной продаже весьма неширок, а подавляющее большинство из доступных моделей представляют собой бюджетные решения, которыми также комплектуются и дешевые компактные корпуса. Есть, конечно, исключения из правил, но их очень немного. В целом, можно констатировать, что компактные блоки питания довольно мало востребованы в розничном секторе, так как даже весьма значительная часть корпусов формата Mini-ITX рассчитана на установку полноразмерных блоков питания формата ATX или же продаются с предустановленными двухкомпонентными блоками питания, представляющими собой комплект из AC/DC- и DC/DC-преобразователей. Так что целевая аудитория покупателей компактных БП ограничена пользователями, которые приобрели корпус под такой БП или же хотят заменить штатный БП подобного формата. Как ни странно, некоторые производители продолжают проектировать и выпускать корпуса, рассчитанные на компактные блоки питания, хотя по мощности такие решения обычно намного превышают потребление типовых систем без дискретной видеокарты, а в случае возможности установки дискретной видеокарты в корпус экономия на объеме блока питания уже не является насущно необходимой. Но раз есть корпуса и блоки питания подобного формата, то, соответственно, есть и их обзоры.

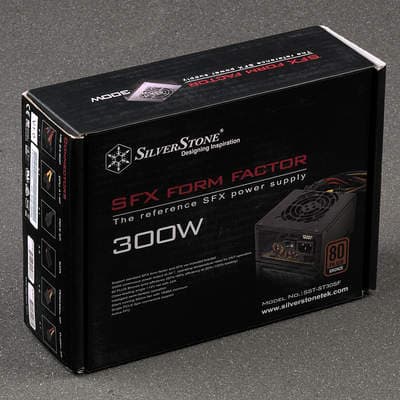

Упаковка блока питания Silverstone ST30SF (SFX)

БП Silverstone ST30SF — это новая модель формата SFX, пришедшая на смену своему предшественнику, которым комплектовались корпуса Sugo 05 и 06. Из особенностей обновленной модели сразу стоит отметить наличие гибридной системы охлаждения, которая способна функционировать как в активном, так и в пассивном режиме. Правда, целесообразность применения данного технического решения, особенно в компактном блоке питания, который предназначен для не менее компактного корпуса, остается под большим вопросом, так как в подобных корпусах, зачастую, вентилятор в БП является единственным вытяжным вентилятором в принципе и его остановка чревата различными сюрпризами. Да и термонагруженность компонентов, в том числе и БП, в компактном корпусе может оказаться выше, чем в полноразмерном, и остановка вентилятора, который непосредственно обдувает нагревающиеся компоненты, только будет этому способствовать.

Поставляется блок питания в коробке из картона, имеющего вполне достаточную толщину для защиты продукта.

Характеристики

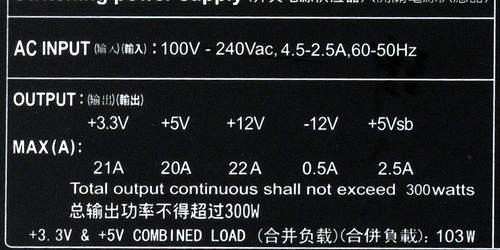

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 264 Вт (22 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,88, что является относительно низким показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Silverstone ST30SF (SFX)

Длина проводов и количество разъемов

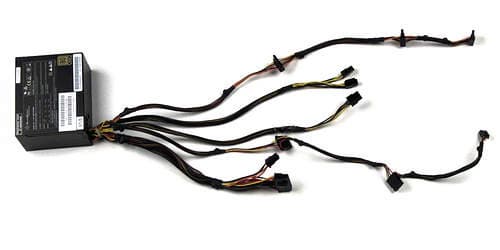

Провода и разъемы блока питания Silverstone ST30SF (SFX)

Фиксированные
до основного разъема АТХ — 30 см
до процессорного разъема 8 pin SSI — 40 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 45 см
до первого разъема SATA Power Connector — 32 см, плюс 20 см до второго и еще 12 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 30 см, плюс 20 см до второго такого же разъема, плюс еще 20 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector2
15 pin Serial ATA Connector3на 1 жгуте
4 pin Floppy Drive Connector1

Длина проводов и количество разъемов вполне соответствуют требуемым значениям для небольших десктопов, а вот в более габаритных корпусах использование БП с таким коммутационным хозяйством может оказаться не слишком удобным, так как разъемов SATA Power всего три и все они размещены на одном кабеле питания. Да и длина проводов позволит с комфортом их проложить только в весьма компактных корпусах.

Система охлаждения

Вентилятор блока питания Silverstone ST30SF (SFX)

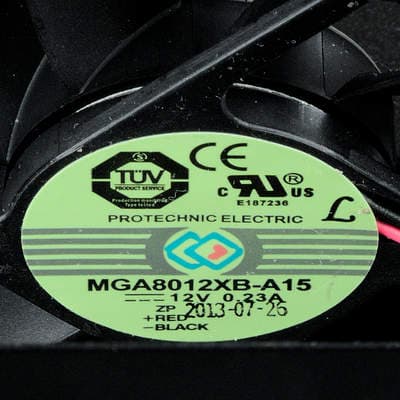

В блоке питания установлен низкопрофильный вентилятор MGA8012XB-A15 типоразмера 80 мм производства Protechnic Electric. Вентилятор основан на подшипнике качения, скорость вращения при номинальном напряжении 12 В составляет 3400 об/мин.

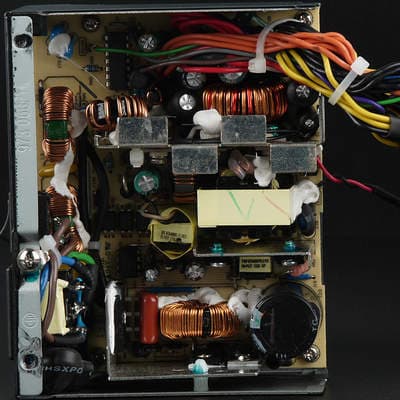

Вид платы блока питания Silverstone ST30SF (SFX)

Конструкция БП вполне типична для бюджетных решений. Тут применяется групповая стабилизация и активный корректор коэффициента мощности. Радиаторы установлены очень тонкие — толщина основания порядка 1 мм, но благодаря достаточно большой площади рассеивания, а также распределению основных элементов по трем радиаторам, БП все-таки способен работать на максимальной мощности.

Набор конденсаторов также вполне типичен для брендовых недорогих моделей: Teapo, Capxon, Taicon.

Тестирование блока питания

Работа на максимальной мощности блока питания Silverstone ST30SF (SFX)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

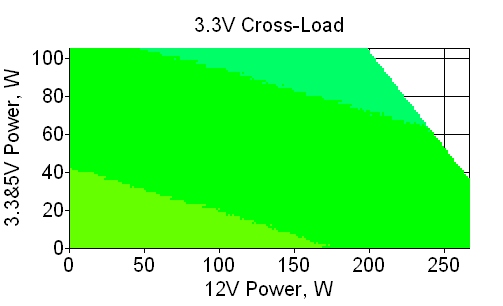

Отклонения по линии +3,3 VDC

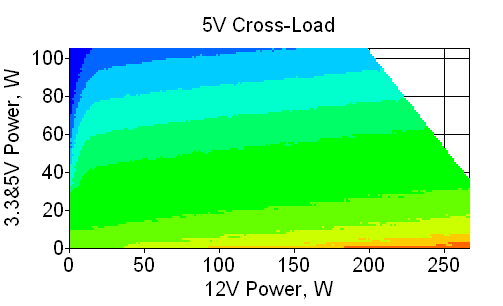

Отклонения по линии +5 VDC

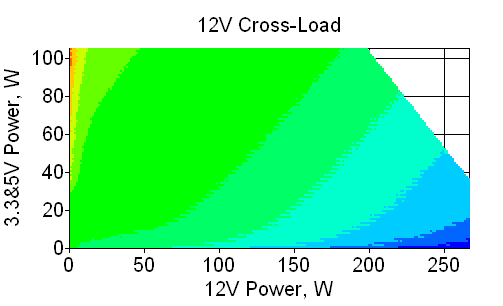

Отклонения по линии +12 VDC

Отклонения действующих значений напряжений по основным каналам при типичном распределении мощности по каналам находятся в пределах трех процентов при нагрузке до 200 Вт по шине +12VDC, что вполне прилично для недорого БП с максимальной нагрузкой 264 Вт по данной шине. В реальности это позволит эксплуатировать систему с любым процессором при использовании интегрированной видеоподсистемы, а в большинстве случаев работа будет возможна и с дискретной видеокартой, не требующей дополнительного питания.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

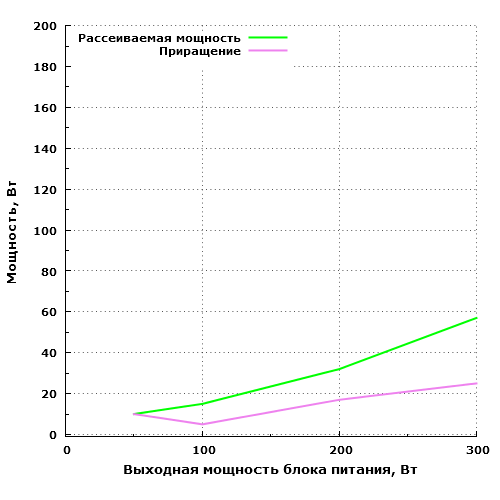

Рассеиваемая мощность Silverstone ST30SF (SFX)

Экономичностью данная модель не отличается. На максимальной мощности она рассеивает около 58 Вт, а при потреблении нагрузкой 50 Вт рассеиваемая мощность составила около 10 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0060
STB0,0370,3
Zload0,0441,7

При работе без нагрузки потребление низкое.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

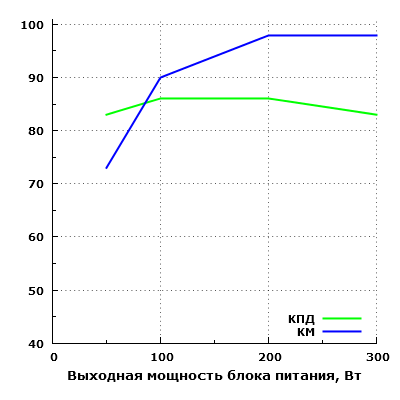

Эффективность Silverstone ST30SF (SFX)

Эффективность БП находится на среднем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 83% в диапазоне мощности от 50 до 300 ватт, максимальное зарегистрированное значение составило около 87% на мощности 100 Вт. КПД на мощности 50 Вт составил около 83%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А8,7

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Silverstone ST30SF (SFX)

Шум блока питания при работе на мощности 50 Вт включительно находится на очень низком уровне — порядка 23 дБА с расстояния 0,35 метра (что соответствует настольному размещению системного блока). Это действительно очень низкий уровень шума, но проблема в том, что это шум от блока питания, в котором не вращается вентилятор, то есть это шум от электроники БП, и он имеет высокочастотную составляющую, хотя в данном случае она выражена не сильно.

На мощности 125 Вт шум становится более заметным, но его уровень по-прежнему можно охарактеризовать как весьма низкий, и высокочастотная составляющая уже не прослушивается.

На мощности 200 Вт шум заметно повышается, и его уровень приближается к среднетипичному для жилого помещения в дневное время суток.

На максимальной мощности шум уже превышает эргономичный уровень в 40 дБА, и его можно охарактеризовать как очень высокий.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора осуществляется в зависимости от температуры. Мы провели исследование временны́х характеристик функционирования системы управления вентилятором: шесть этапов тестирования длительностью около 30 минут каждый.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
50не происходит3
1006не происходит
2002не происходит

На низкой мощности блок питания способен долго работать в безвентиляторном режиме. При мощности нагрузки 100 Вт вентилятор у данной модели работает в цикле старт-стоп, тогда как при нагрузке около 125 Вт вентилятор вращается уже постоянно. Существенным достоинством данной модели является отсутствие скачкообразного повышения уровня шума при раскрутке вентилятора в момент перехода из пассивного режима охлаждения в активный.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен7
STB0

В принципе, некоторый шум от электроники блока питания прослушивается при остановленном вентиляторе. Нельзя сказать, что он слишком навязчивый, но шум определенно присутствует.

Оценка потребительских качеств

Потребительские качества данной модели находятся на среднем уровне. Никто не ждет откровений от бюджетных продуктов, тем более нишевых, но ожидание сбалансированных потребительских качеств и оправданных технических решений подразумевается и для них. Тут же мы видим весьма спорную конструкцию системы охлаждения, которая зачем-то имеет пассивный режим работы, тогда как можно было бы ограничиться низкоскоростным вращением вентилятора, что для блока питания, тем более такого компактного, явно полезнее, да и выигрыш в акустической эргономике можно было бы получить.

Итоги

По результатам наших испытаний можно признать, что Silverstone ST30SF пригоден для обеспечения питанием систем с интегрированной видеоподсистемой или же с дискретной видеоподсистемой, не требующей дополнительного питания. Акустическая эргономика БП средняя, но тихих компактных блоков питания вообще крайне мало, так как сделать такой БП довольно сложно чисто технически, а тут результат получился далеко не самый худший.
