Блок питания Silverstone Strider Titanium 600 (ST60F-TI)

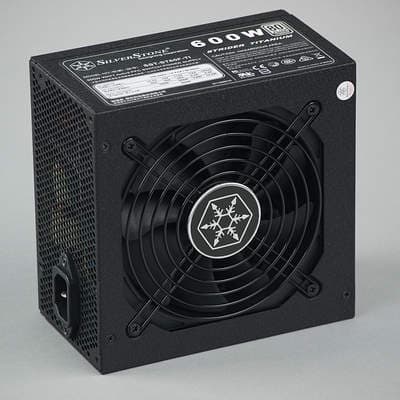

Внешний вид блока питания Silverstone Strider Titanium 600 (ST60F-TI)
Данная модель на сайте производителя

Серия Strider Titanium была анонсирована в начале 2016 года и на данный момент включает три модели мощностью 600, 700 и 800 Вт. Все модели характеризуются использованием исключительно японских конденсаторов, а также наличием сертификата 80Plus Titanium. Нам предстоит познакомиться с самым доступным источником питания из данной серии — Silverstone ST60F-TI, стоимость которого на сайте amazon.com составляет около 140 долларов. Это позволяет предположить розничную стоимость в России на уровне 9-10 тысяч рублей, но на момент анонса статьи данная модель в России не продавалась.

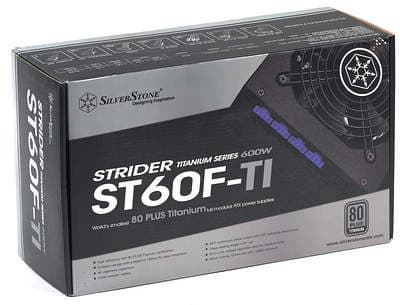

Упаковка продукта представляет собой коробку средних размеров без ручки для переноски. Цветовая гамма, использованная в оформлении упаковки, представлена сочетанием черного, серого и белого цветов. Качество исполнения коробки достаточно высокое. Дизайн упаковки вполне типичен, а вот комплект поставки включает в себя пылевой фильтр с магнитным креплением, что можно считать эксклюзивным решением.

Упаковка блока питания Silverstone Strider Titanium 600 (ST60F-TI)

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет относительно крупную фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса блока питания составляет 150 мм, то есть его можно установить в большинство представленных на рынке корпусов, в том числе в компактные модели. Стоит учитывать, что при подключении проводов к блоку питания требуется определенное место для расположения разъемов, вставляемых в БП, поэтому стоит рассчитывать на установочный размер порядка 160-170 мм, что в некоторых случаях может ухудшить совместимость с компактными корпусами.

Характеристики

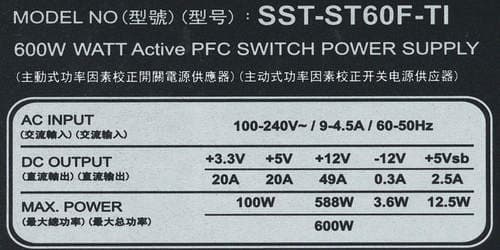

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 588 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,98, что является отличным показателем.

Характеристики блока питания Silverstone Strider Titanium 600 (ST60F-TI)

Длина проводов и количество разъемов

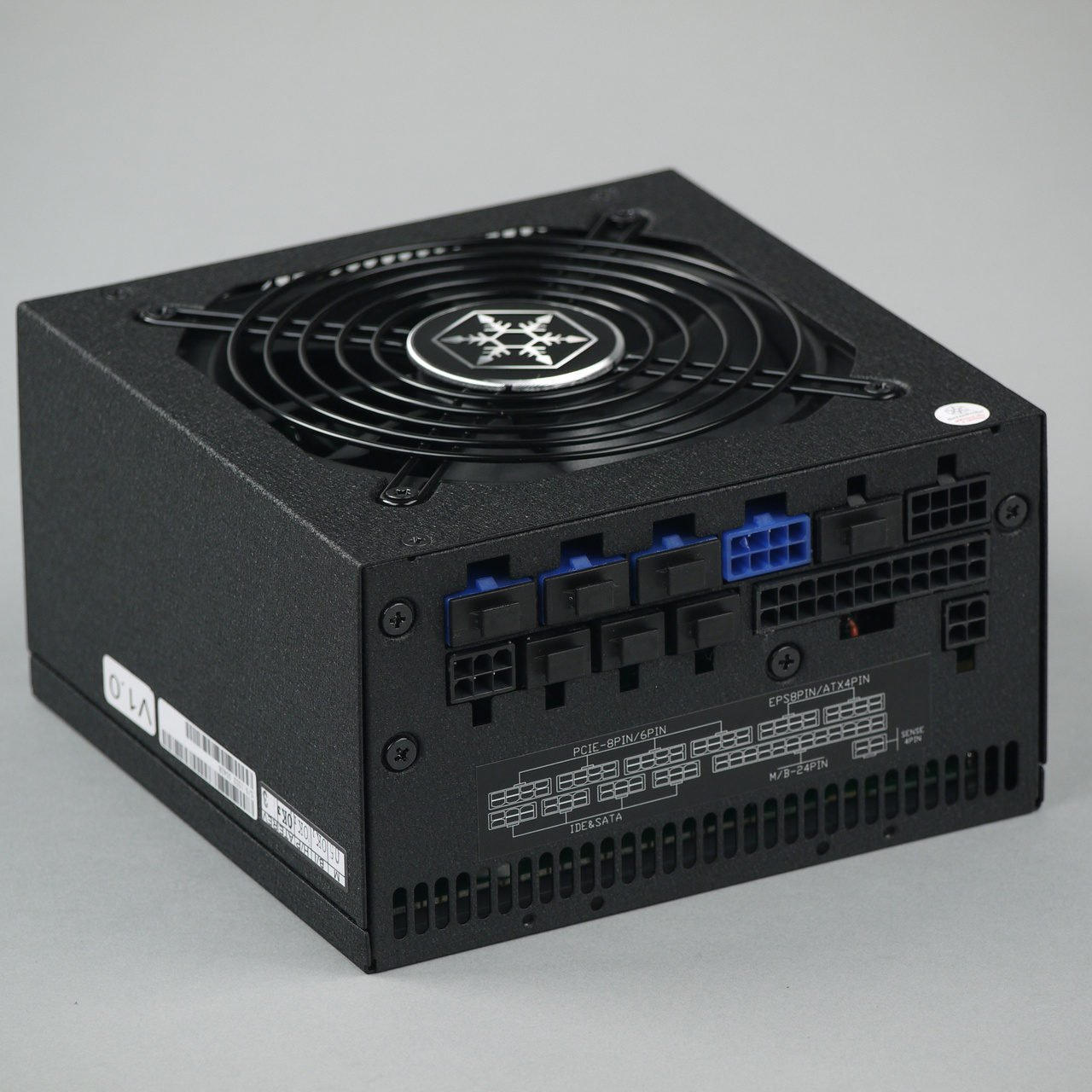

Провода и разъемы блока питания Silverstone Strider Titanium 600 (ST60F-TI)

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 75 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector3
15 pin Serial ATA Connector8на 2 шнурах
4 pin Floppy Drive Connector1через переходник

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов у данной модели позволяет использовать ее почти в любых современных корпусах, включая решения типоразмера full tower. А вот набор разъемов для современного блока питания подобной мощности не является идеальным. Количество разъемов питания видеокарт несколько избыточно: тут было бы достаточно и двух разъемов, так как вероятность приобретения блока питания такой мощности для системы с двумя видеокартами с двухпортовым питанием очень низкая — для таких систем обычно приобретают БП мощностью от 750 Вт. Распределение восьми разъемов SATA Power всего по двум шнурам тоже не является оптимальным решением, особенно в случае установки оптического привода или любого другого устройства в отсеки типоразмера 5,25 дюйма.

Владельцев компактных корпусов производитель своим вниманием обошел, так как все основные шнуры весьма длинные, а в компактных корпусах обычно не слишком много места, и расстояния от БП до разъемов на компонентах системного блока заметно меньше, чем в случае использования полноразмерных корпусов. Поэтому было бы полезно укомплектовать корпус укороченным шнуром с разъемом питания процессора, а также видеокарты. Также полезным может оказаться комплектация блока питания комбинированным шнуром с периферийным разъемом и SATA Power.

Однако в случае использования типовых конфигураций каких-либо проблем с Silverstone Strider Titanium 600 не ожидается, так как набор разъемов вполне достаточен для систем со стандартным набором компонентов, а любой ненужный шнур можно снять.

Система охлаждения

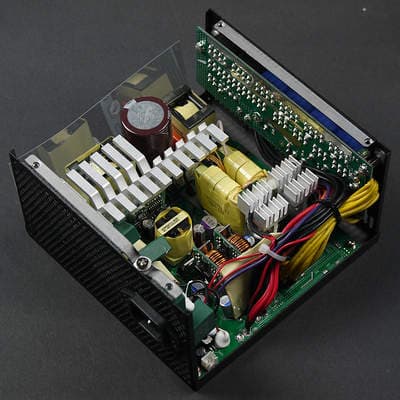

Вид платы блока питания Silverstone Strider Titanium 600 (ST60F-TI)

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

Высоковольтные полупроводниковые элементы установлены на радиатор достаточно больших размеров, транзисторы синхронного выпрямителя установлены на два небольших радиатора с лицевой стороны платы, что лучше для теплоотвода в случае источников питания высокой мощности, чем в случае варианта установки с оборотной стороны основной печатной платы. Элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на индивидуальных дочерних платах, установленных вертикально на основной плате.

Конденсаторы в блоке питания установлены производства японских компаний: Rubycon и Nippon Chemi-Con. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено некоторое количество полимерных конденсаторов.

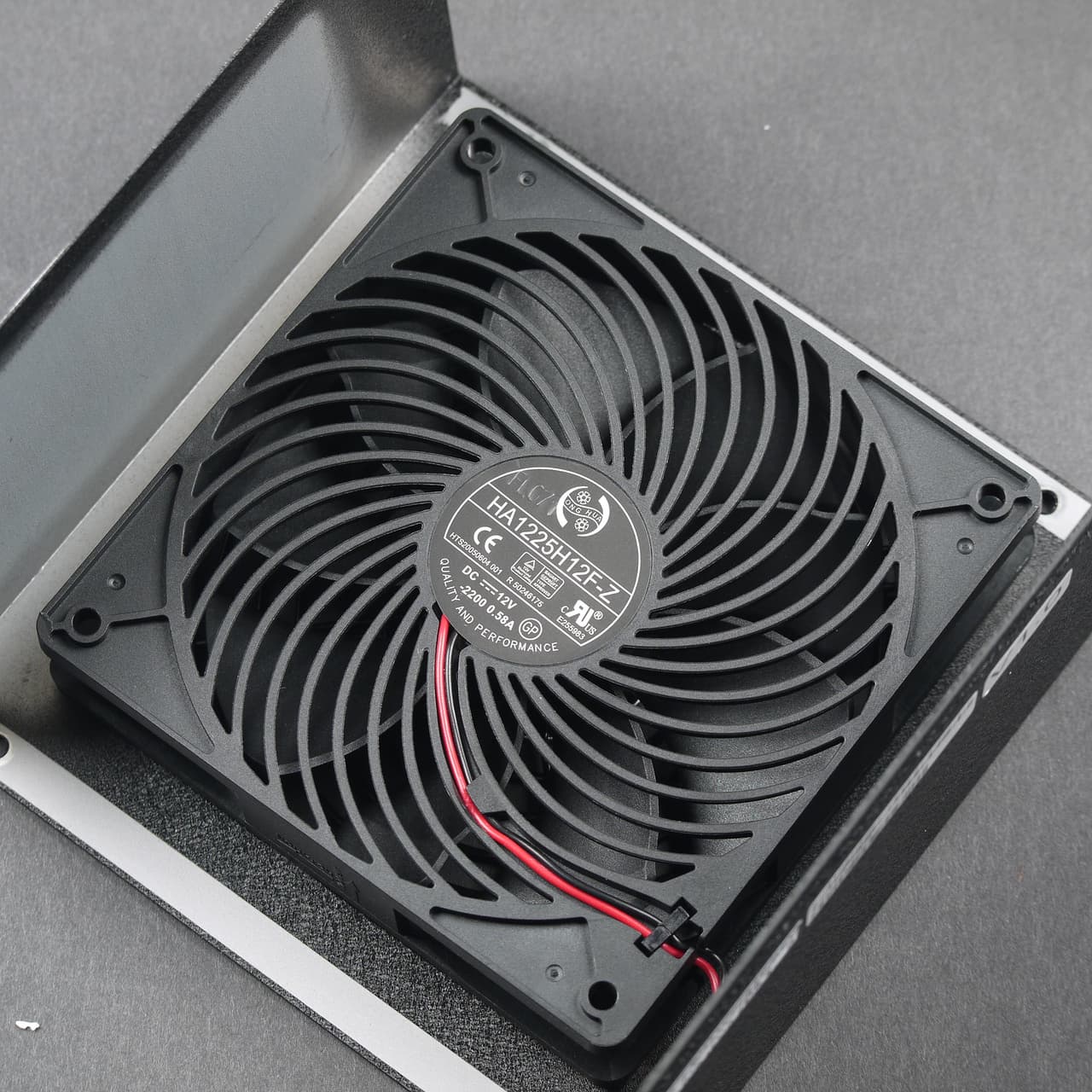

Вентилятор блока питания Silverstone Strider Titanium 600 (ST60F-TI)

В блоке питания установлен вентилятор HA1225H12F-Z, который, судя по маркировке производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 2200 об/мин. Вентилятор произведен компанией Dongguan Honghua Electronic Technology.

После взгляда на внутреннее устройство БП и вентилятор становится понятно, почему производитель приложил в комплекте съемный пылевой фильтр. Дело в том, что рассеиватель, установленный на вентилятор изнутри БП, будет отлично собирать всю не самую мелкую пыль, и со временем это приведет к образованию под вентилятором слоя пыли с понятными последствиями. Подобные особенности конструкции налагают определенные ограничения на условия эксплуатации устройства, поэтому данный БП лучше эксплуатировать в системном блоке, который установлен на столе в помещении с умеренной запыленностью.

Тестирование блока питания

Работа на максимальной мощности Silverstone Strider Titanium 600 (ST60F-TI)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются не сильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

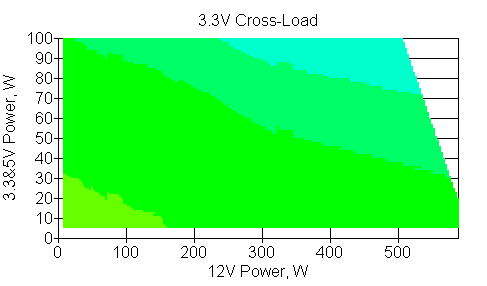

Отклонения по линии +3.3 VDC
Отклонения по линии +5 VDC

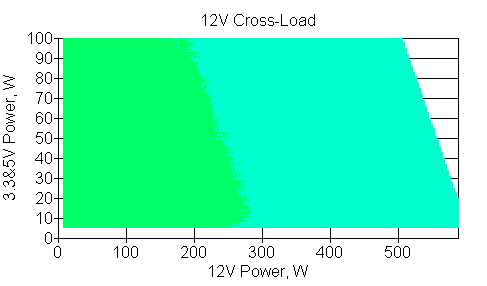

Отклонения по линии +12 VDC

У данного экземпляра блока питания токовая защита была настроена на отключение при достижении максимального указанного значения, поэтому в случае отклонения действующего значения напряжения в меньшую сторону от номинала получить указанную в характеристика мощность по каналу +12VDC в размере 588 Вт оказалось невозможно, но на мощности 580 Вт тестирование было проведено удачно.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. Отклонения действующих значений напряжений от номинала по каналу +12VDC не превышают трех процентов во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам, характерном для современных домашних компьютерных систем, отклонения от номинала по каналам +3.3VDC и +5VDC не превышают двух процентов. Это очень хороший результат, который не предвещает каких-либо проблем с современными комплектующими.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет около 90 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с одним разъемом питания, потребляющую свыше 90 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность по каналу +12VDC составляет около 140 Вт при отклонении 3% и свыше 300 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с двумя разъемами питания, потребляющую свыше 140 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с тремя разъемами питания картина сильно не меняется: максимальная мощность по каналу +12VDC составляет около 200 Вт при отклонении 3% и не менее 580 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с тремя разъемами питания, потребляющую свыше 200 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет около 120 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет около 60 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%, что позволяет использовать почти любой десктопный процессор как для сокета Socket 1150/51, так и для Socket AM3/FM2.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

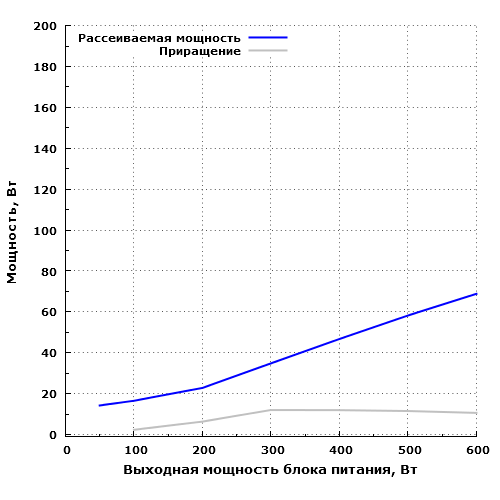

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Silverstone Strider Titanium 600 (ST60F-TI)

На максимальной мощности блок питания рассеивает около 69 Вт, а 60 Вт он рассеивает на мощности порядка 520 Вт. Это очень добротные значения для источника питания такой мощности, поэтому экономичность данной модели можно считать высокой.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off
STB0,2110,3
Zload0,2132,8

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть меньше 3 Вт. Потребление в режиме холостого хода является очень низким.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

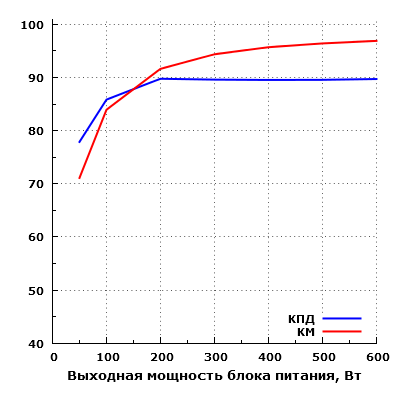

Эффективность Silverstone Strider Titanium 600 (ST60F-TI)

Эффективность БП находится на достаточно высоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 89% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 89,8% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77,9%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А27,2

С точки зрения абсолютных значений, пусковой ток немаленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

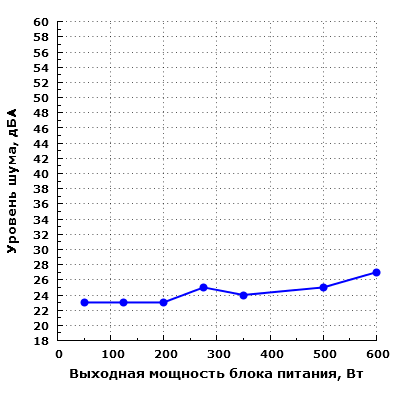

Уровень шума Silverstone Strider Titanium 600 (ST60F-TI)

Уровень шума источника питания находится на минимальном уровне при работе на мощности в пределах 200 Вт, а в диапазоне от 275 до 500 Вт уровень шума можно назвать низким, если сравнивать с типичными значениями данного параметра для жилого помещения в дневное время суток.

При работе на максимальной мощности уровень шума немного увеличивается, его уже можно охарактеризовать лишь как пониженный, если сравнивать с типичными значениями данного параметра для жилого помещения в дневное время суток.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен6
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

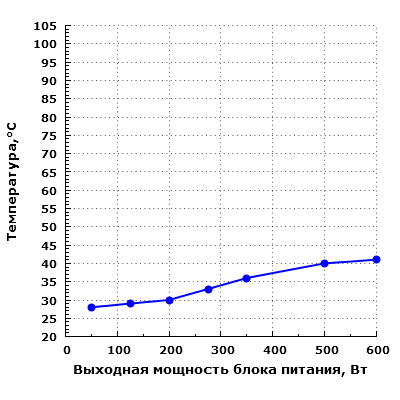

Тепловой режим Silverstone Strider Titanium 600 (ST60F-TI)

Термонагруженность во всем диапазоне мощности находится на низком уровне.

Функционирование при повышенной температуре

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная5124
125 Вт3512
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная476
125 Вт4112

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Однако уровень шума в подобных условиях заметно увеличился: на максимальной мощности он составил 51 дБА, а на мощности 125 Вт — 35 дБА. Подобное поведение блока питания отчетливо демонстрирует заметное ухудшение акустической эргономики при повышении температуры окружающего воздуха.

На максимальной мощности несколько возросла и термонагруженность: температура конденсаторов повысилась до 47 градусов, что все равно можно считать нормальным. На мощности 125 Вт термонагруженность также повысилась, что привело к увеличению температуры конденсаторов до 41 градуса.

Результаты теста продемонстрировали наличие хорошего запаса производительности у системы охлаждения блока питания и возможность его работы при повышенной температуре окружающего воздуха, но стоит учитывать, что акцент при работе системы охлаждения смещен в сторону эффективности охлаждения, а не в сторону низкого уровня шума, что приводит к заметному ухудшению акустической эргономики при возрастании температуры окружающего воздуха до 40 градусов.

Оценка потребительских качеств

Потребительские качества Silverstone Strider Titanium 600 находятся на хорошем уровне, но отличными их назвать нельзя. К основным достоинствам источника питания можно отнести высокую экономичность и отличную акустическую эргономику при типичной температуре окружающего воздуха в жилом помещении (23-25 градусов), а также большую длину проводов до разъемов питания. Полностью съемные провода кто-то посчитает достоинством, а кто-то — недостатком, и у обеих точек зрения есть свои аргументы, поэтому мы считаем это просто технической особенностью.

Электрические характеристики БП вполне достойные, но их также сложно назвать идеальными, особенно в том, что касается питания видеокарты.

К недостаткам блока питания стоит отнести заметное ухудшение акустической эргономики при повышении температуры окружающего воздуха. Также нельзя назвать очень удобным и распределение разъемов по шнурам питания.

Итоги

В сухом остатке мы получили современный блок питания на качественных компонентах с очень высокой экономичностью, но с определенными недостатками с точки зрения потребительских качеств. Возможно, данная модель будет популярна в Западной Европе из-за особенностей тарифов на электроэнергию, а вот на территории России популярность данного продукта — под большим вопросом, и не только из-за высокой стоимости БП, но и из-за большого количества конкурентов на рынке, которые имеют ничуть не худшие, а то и лучшие потребительские качества, да еще и выигрывают в чем-то другом. А в качестве конкурентов стоит рассматривать не только источники питания с сертификатом 80Plus Titanium, но и решения с более низким уровнем сертификата.

Еще из особенностей конструкции данного блока питания стоит учитывать наличие решетки не только над вентилятором, как это реализовано во всех блоках питания, но и под ним — тут она выполняет роль аэродинамического элемента, что предъявляет определенные требования к месту установки системного блока и уровню запыленности воздуха в помещении в целом.


Блок питания Silverstone Strider Titanium 600 (ST60F-TI) предоставлен на тестирование производителем
