Блок питания SilverStone Strider Gold S 550 (SST-ST55F-G)

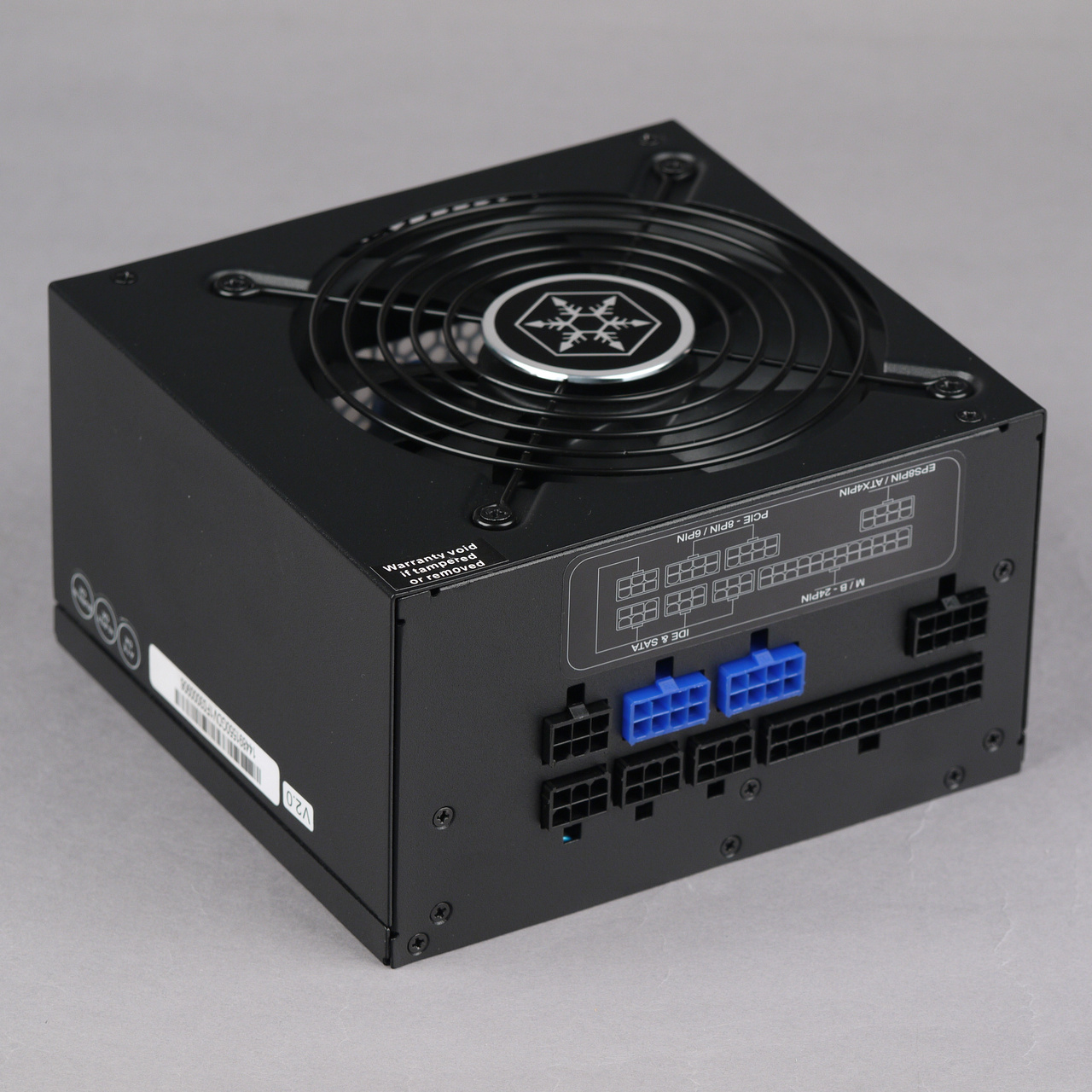

Внешний вид блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия Strider Gold S компании SilverStone была представления в августе прошлого года. На данный момент она включает в себя пять моделей мощностью от 550 до 1500 Вт, что выглядит довольно непривычно, так как подобная группировка моделей, которые отличаются по максимальной выходной мощности почти в три раза, в одной серии встречается очень редко.

К нам на испытания попала младшая модель из вышеуказанной серии — Strider Gold S 550, с которой мы и познакомимся в данном обзоре.

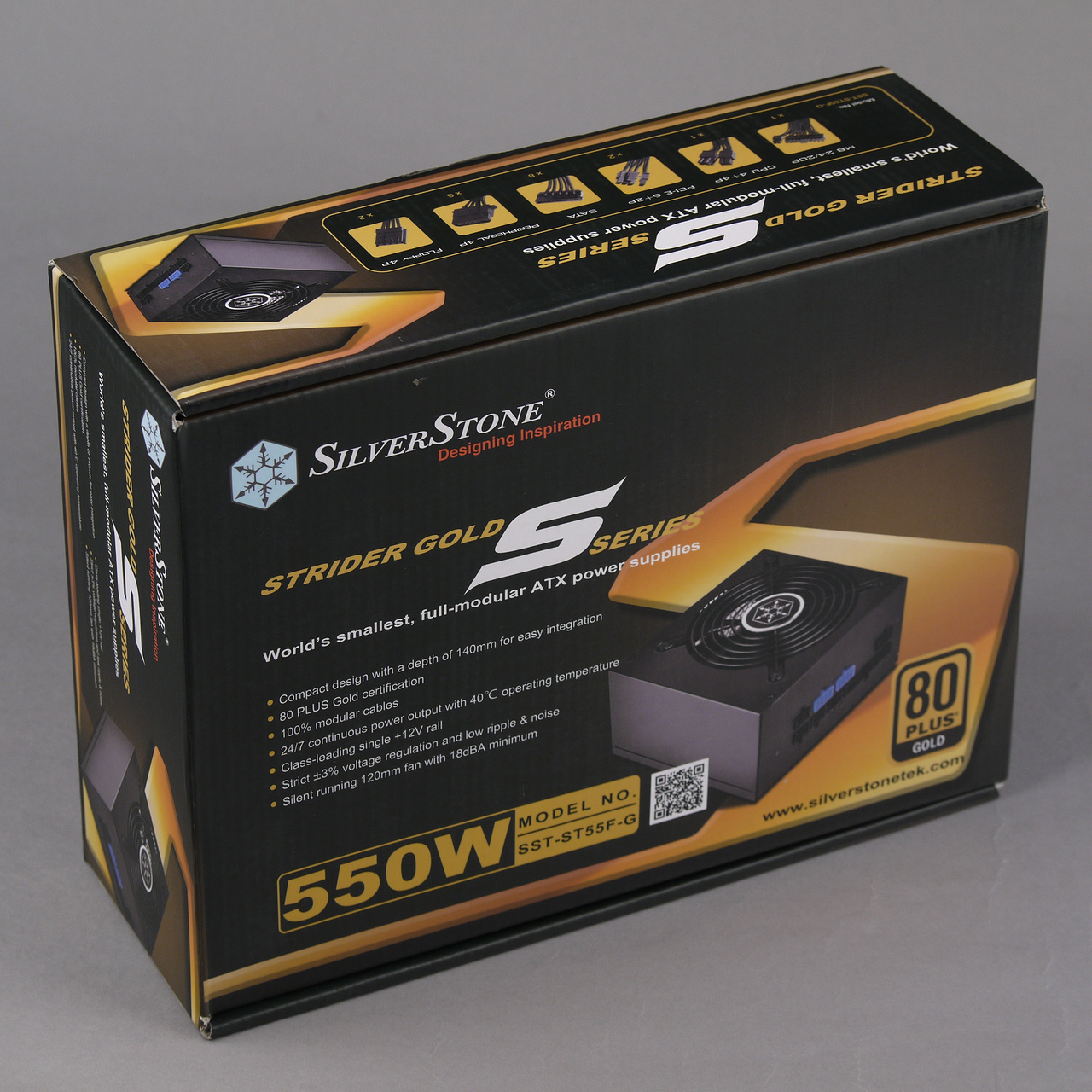

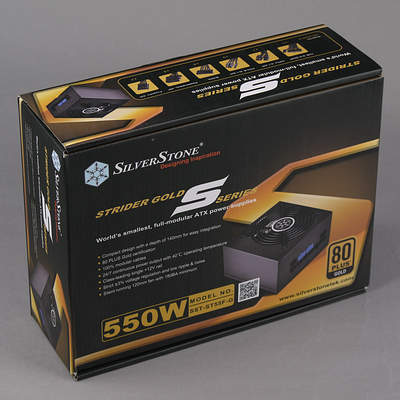

Упаковка блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)

Упаковка представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттнеки черного и желтого цветов.

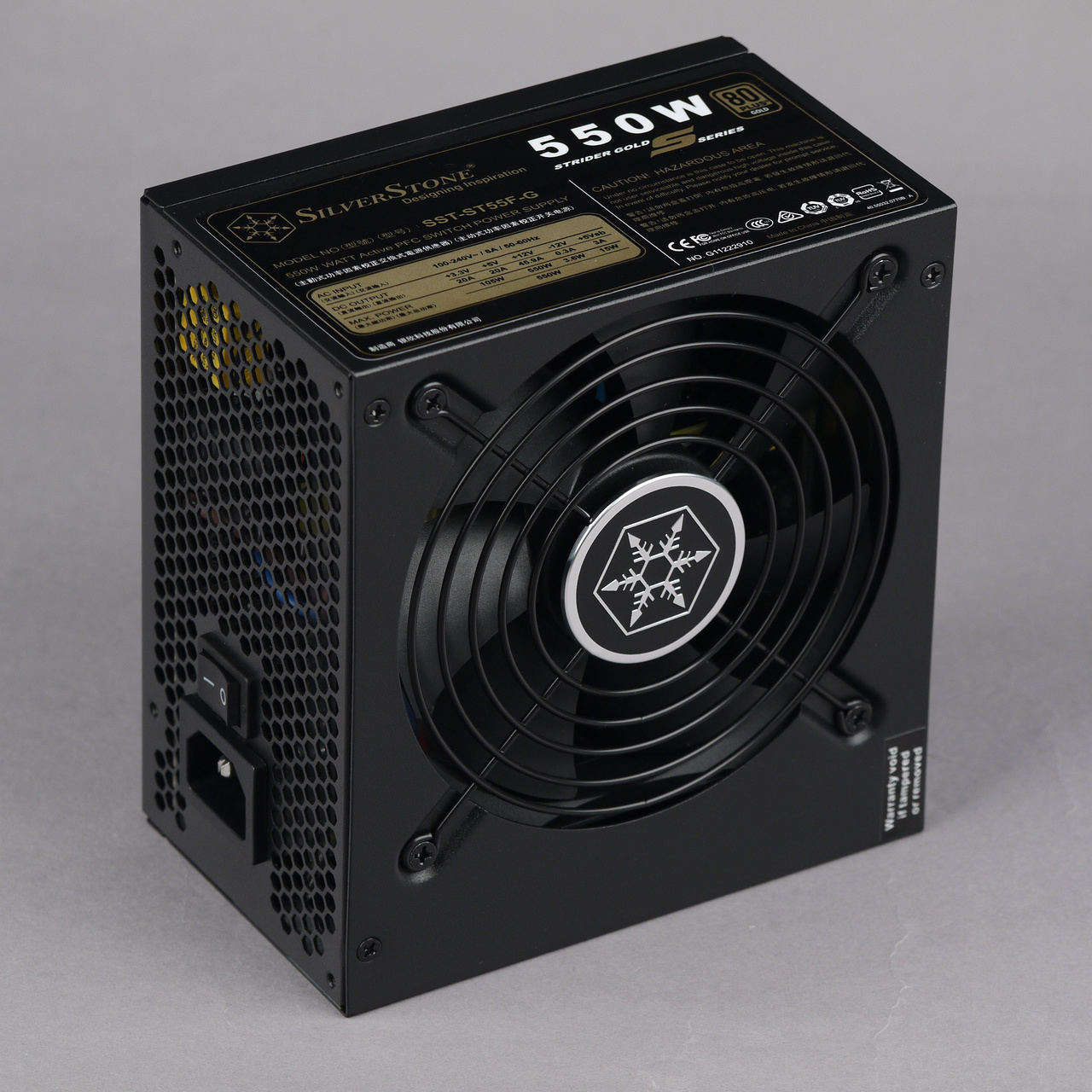

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса блока питания составляет 140 мм, что позволяет устанавливать его в любые, в том числе компактные корпуса.

Характеристики

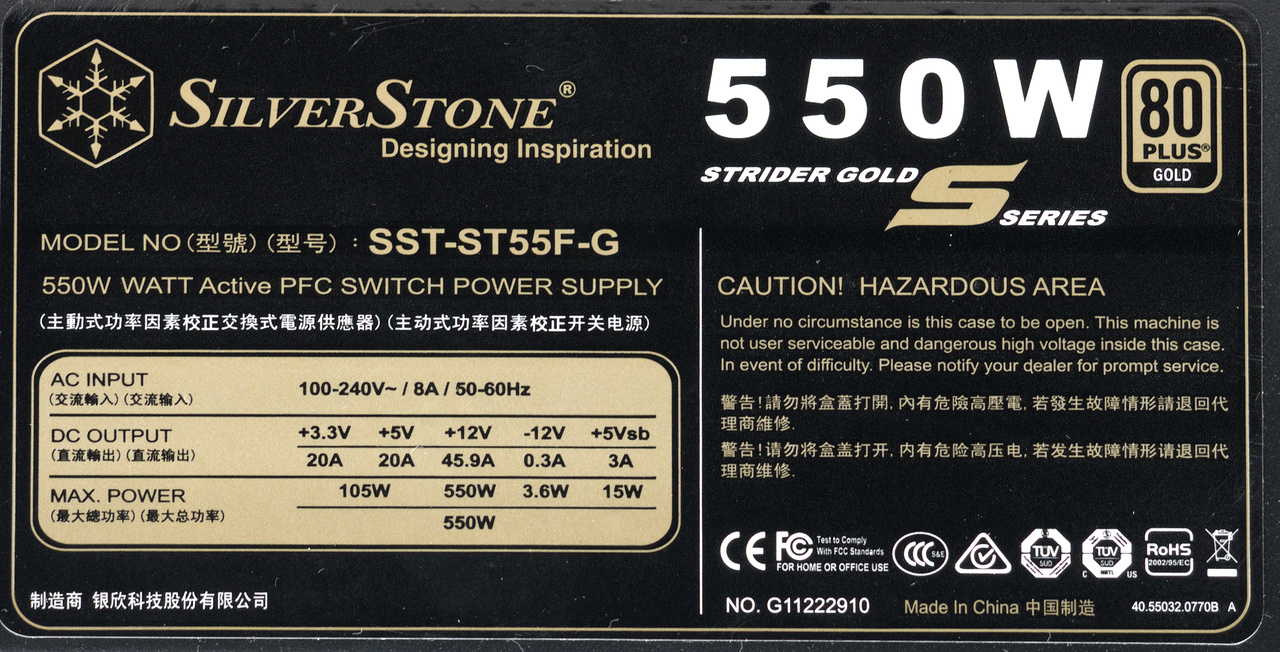

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 550 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

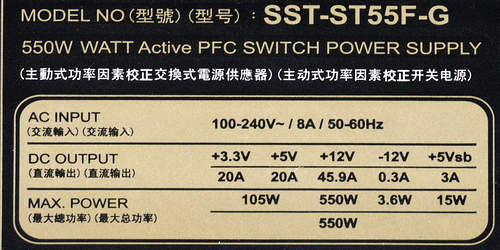

Характеристики блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)

Длина проводов и количество разъемов

Провода и разъемы блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 62 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 62 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
до первого разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector6
15 pin Serial ATA Connector8на 2 шнурах
4 pin Floppy Drive Connector2

Длина проводов у данной модели позволяет использовать ее почти в любых современных корпусах, включая решения типоразмера full tower. А вот набор разъемов для современного блока питания подобной мощности не является идеальным. И если к количеству и распределению разъемов питания видеокарт нет никаких претензий — тут все идеально, так как большее количество разъемов при такой мощности просто не нужно, — то распределение восьми разъемов SATA Power всего по двум шнурам не является оптимальным решением, особенно в случае установки оптического привода или любого другого устройства в отсеки типоразмера 5,25 дюйма. Количество же периферийных разъемов («молексов»), мягко говоря, избыточно. Сложно представить, куда можно пристроить шесть разъемов данного типа.

Однако в случае использования типовых конфигураций каких-либо проблем не ожидается, так как набор разъемов вполне достаточный для неэкстремальных систем, а любой из шнуров можно снять.

Система охлаждения

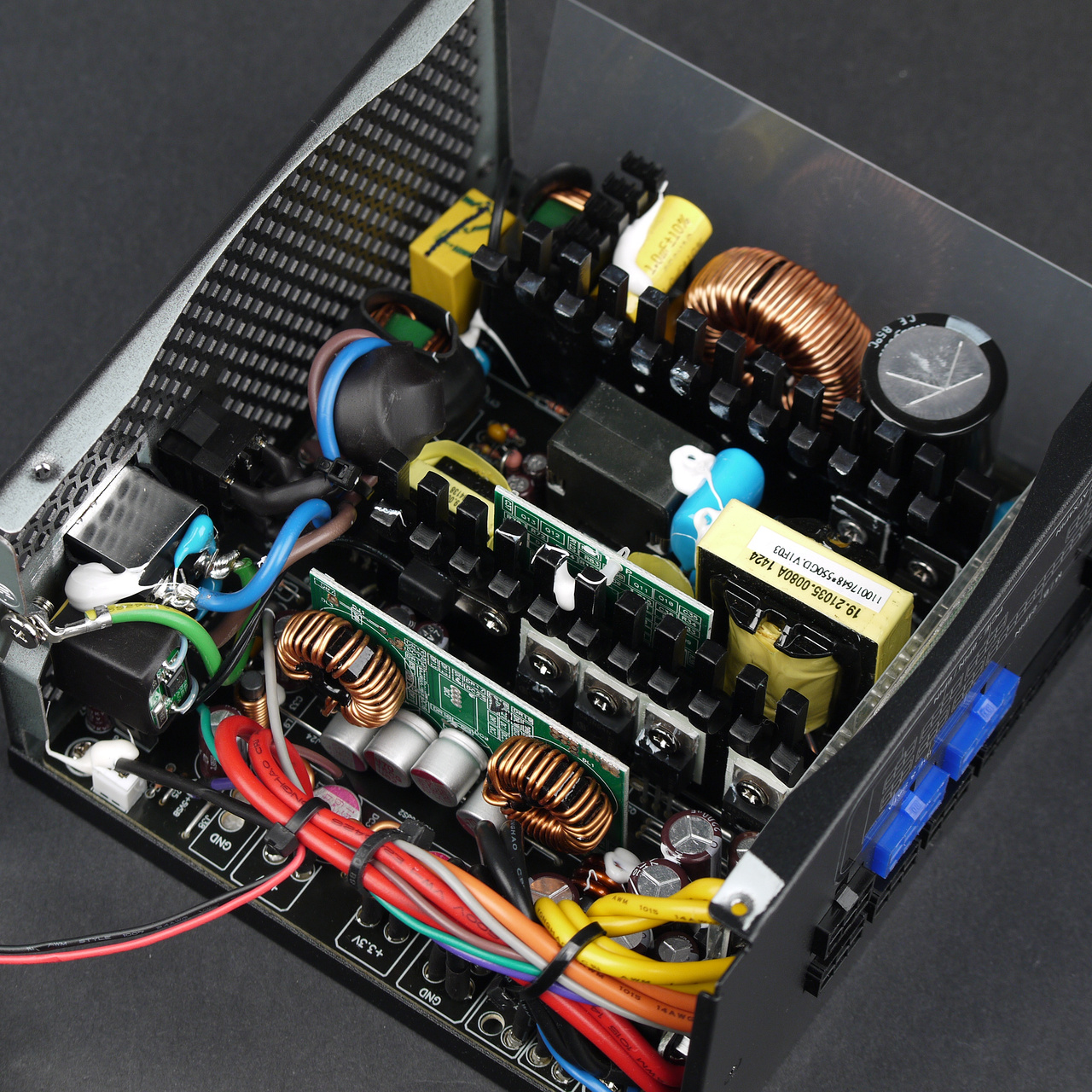

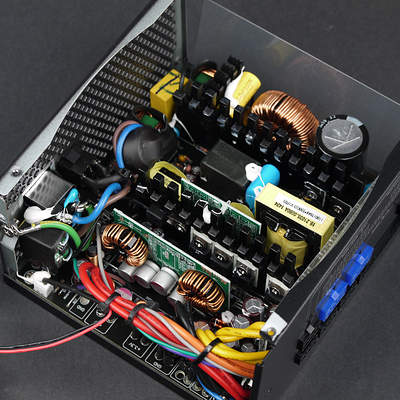

Вид платы блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)

Основные полупроводниковые элементы установлены на двух компактных радиаторах. Напряжения по каналам +3.3VDC и +5VDC формируются импульсными преобразователями постоянного тока, которые расположены на отдельной печатной плате.

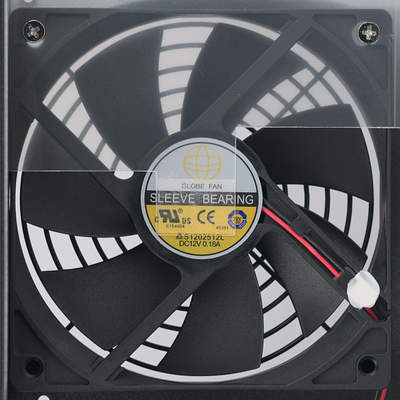

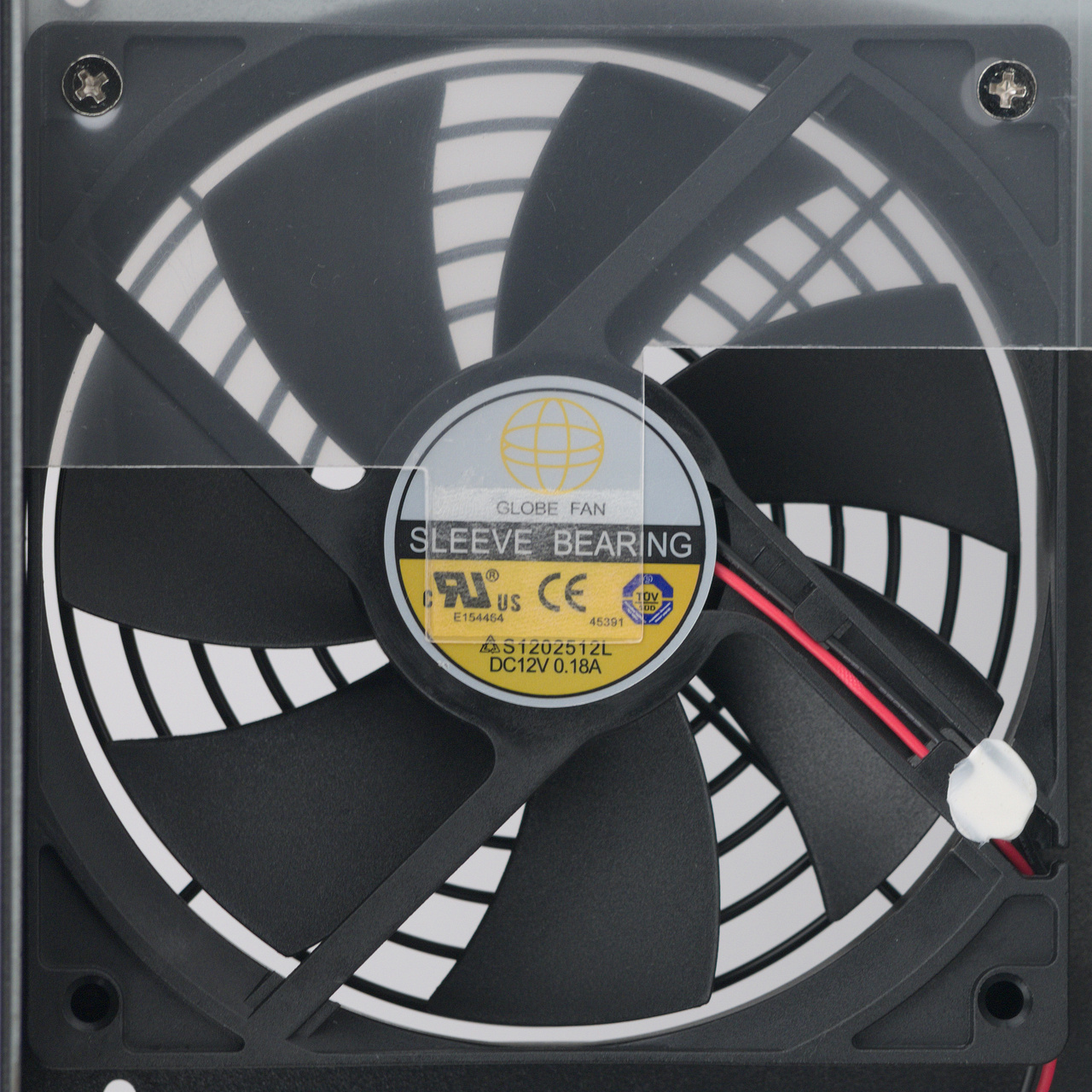

Вентилятор блока питания SilverStone Strider Gold S 550 (SST-ST55F-G)

Под проволочной решеткой установлен вентилятор S1202512L типоразмера 120 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин. Подключение разъемное двухпроводное. Так что после окончания гарантийного срока вентилятор можно будет заменить без особых проблем.

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями: высоковольтный — Rubycon, низковольтные — Nippon Chemi-Con. Тут все весьма достойно.

Тестирование блока питания

Работа на максимальной мощности Silverstone Strider Gold S 550 (SST-ST55F-G)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно — за исключением канала +3.3VDC.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

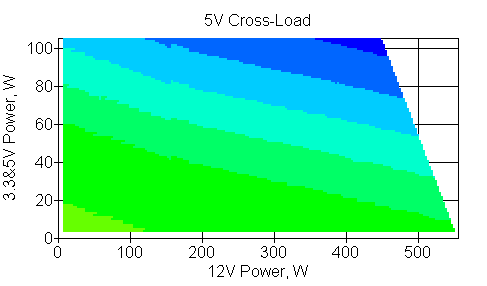

Отклонения значений выходных напряжений от номинала

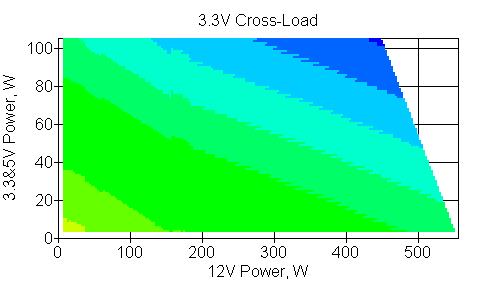

Отклонения по линии +3.3 VDC
Отклонения по линии +5 VDC

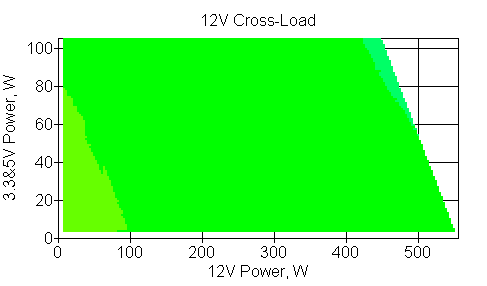

Отклонения по линии +12 VDC

Нагрузочная способность каналов +3.3VDC и +5VDC не слишком большая, поэтому навешивать на данный БП по 15 HDD, видимо, не следует. Однако при типичном распределении мощности по каналам отклонения не превышают двух процентов от номинала.

К каналу +12VDC претензий еще меньше. Отклонения здесь также не превышают двух процентов, причем отклонения в данном случае — в сторону увеличения напряжения, что с точки зрения стабильности лучше, чем уменьшение.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

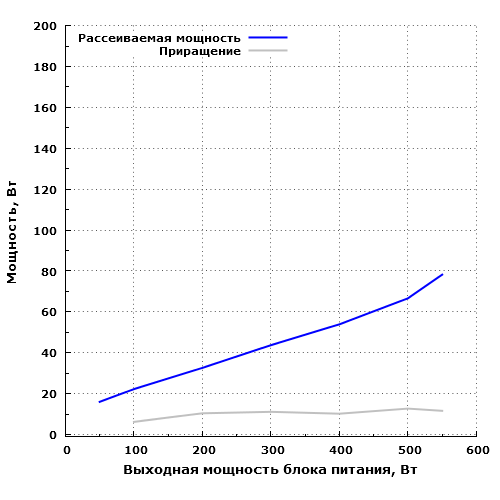

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность SilverStone Strider Gold S 550 (SST-ST55F-G)

На максимальной мощности блок питания рассеивает около 78 Вт, а 60 Вт он рассеивает на мощности порядка 450 Вт. Это не рекордные, но вполне достойные показатели.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0480,1
STB0,0960,3
Zload0,1186,9

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 7 Вт.

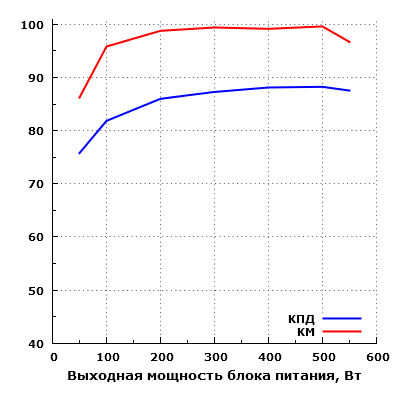

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность SilverStone Strider Gold S 550 (SST-ST55F-G)

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 300 до 550 ватт, максимальное зарегистрированное значение составило около 88,2% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75,8%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А17,5

Для блока питания подобной мощности значение данного параметра вполне типично. Разумеется, нормальную работу с дешевыми ИБП малой мощности никто не гарантирует.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 250

Таким образом, источник питания сможет работать почти с любой современной видеокартой.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

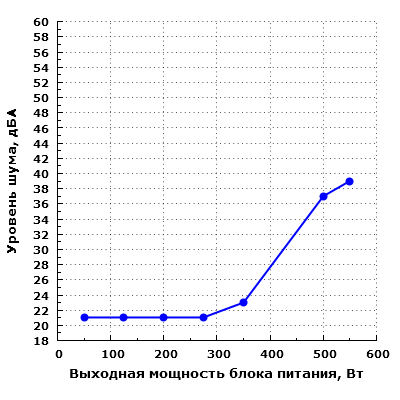

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума SilverStone Strider Gold S 550 (SST-ST55F-G)

Шум блока питания при работе в диапазоне до 350 Вт включительно находится на экстремально низком уровне — менее 23 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, только с небольшого (менее 0,2 метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

На мощности 500 Вт шум заметно повышается, и его уровень достигает 37 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень можно охарактеризовать как повышенный относительно типичных значений для жилых помещений в дневное время суток.

Наконец, на мощности 550 Вт шум БП повышается еще сильнее, и его уровень вплотную приближается к эргономическому пределу в 40 дБА при условии настольного размещения. На максимальной мощности блок питания работает уже довольно шумно.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах около 450 Вт, демонстрируя в диапазоне до 350 Вт действительно низкий уровень шума.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен−20
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

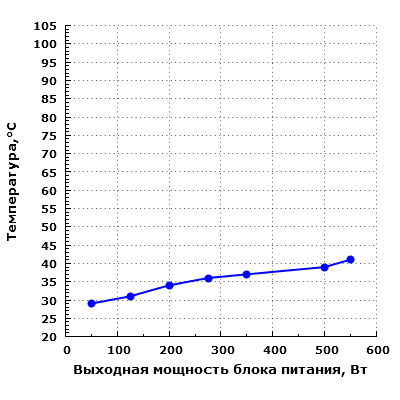

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим SilverStone Strider Gold S 550 (SST-ST55F-G)

Термонагруженность конденсаторов находится на низком уровне (41 градус и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

Работа на максимальной мощности SilverStone Strider Gold S 550 (SST-ST55F-G)

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

БП продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях на максимальной мощности ожидаемо вырос, но не сильно — до 43 дБА (т. е. на 4 дБА от исходного значения). А вот на мощности 125 Вт уровень шума вырос аж на 22 дБА от первоначального значения и составил те же 43 дБА.

Что касается температуры конденсаторов, то она составила 55 градусов (рост на 14 градусов) при работе на максимальной мощности и 41 градус (рост на 10 градусов) при работе на мощности 125 Вт. Таким образом, даже в столь жестких условиях термонагруженность конденсаторов не вызывает беспокойства.

Оценка потребительских качеств

Потребительские качества БП SilverStone Strider Gold S 550 можно оценить если и не на отлично, то уж точно как очень хорошие. Основная заслуга в этом — у почти отличной акустической эргономики. Электрические характеристики, если рассматривать типичные сценарии использования, вполне достойные. Из недостатков, пожалуй, можно отметить не слишком удачное распределение разъемов для подключения компонентов по шнурам, а также весьма странное их количество. Зато длина проводов порадует владельцев высоких корпусов.

Итоги

Технико-эксплуатационные характеристики БП SilverStone Strider Gold S 550 находятся на хорошем уровне, чему способствуют: высокая нагрузочная способность канала +12VDC, низкая термонагруженность, конденсаторы японских производителей. В итоге можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Единственное, что может настораживать — это вентилятор на подшипнике скольжения, ресурс которого вряд ли сильно превосходит гарантийный срок на БП. Упомянем и весьма достойную акустическую эргономику модели. Нагрузочная способность каналов +3.3VDC и +5VDC не слишком высока, но в типовых режимах нареканий они не вызывают. В то же время, использовать этот БП для электроснабжения каких-то уникальных конфигураций — к примеру, с очень большим количеством жестких дисков — не стоит.


Блок питания SilverStone Strider Gold S 550 (SST-ST55F-G)
предоставлен на тестирование производителем
