Блок питания Seasonic X-1250 (SS-1250XM)

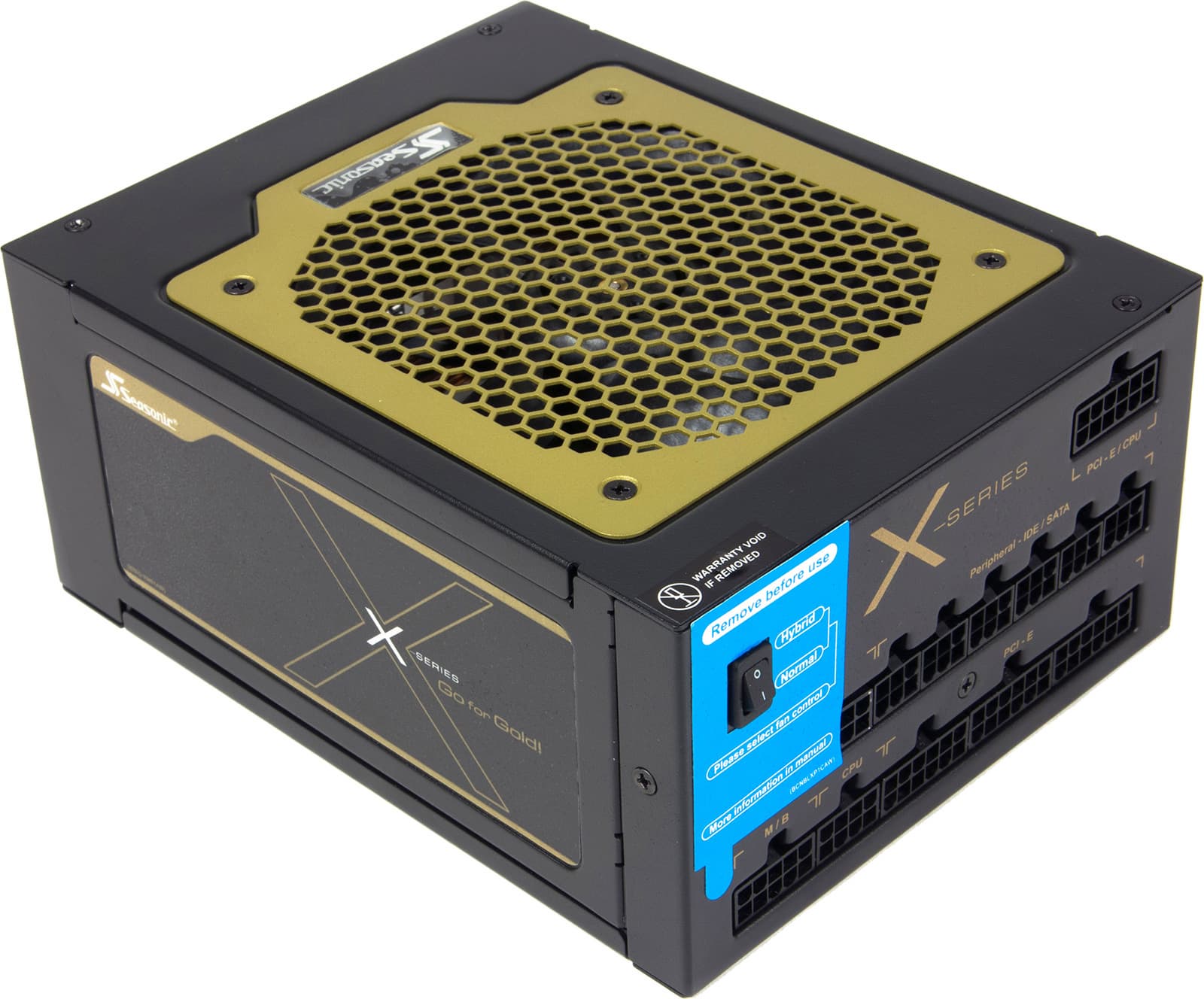

Внешний вид блока питания Seasonic X-1250 (SS-1250XM)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Продукция компании Seasonic хорошо известна среди энтузиастов и специалистов, в том числе и в нашей стране, и это касается не только продуктов под одноименной торговой маркой, но также блоков питания, производимых по заказу других компаний на мощностях Seasonic. С точки же зрения известности и популярности данной торговой марки у конечного потребителя именно в нашей стране, все не так радужно — обычному покупателю торговая марка известна мало. Более того, до недавнего времени найти продукцию именно под торговой маркой Seasonic в розничной продаже было очень сложно, да и сейчас предложений немного и почти все они сконцентрированы в основных мегаполисах. Одна из причин, по которым сложилось такое положение дел — это почти полное отсутствие маркетинговой и рекламной поддержки продукции Seasonic. Сейчас ситуация начинает улучшаться, но компании придется долго и упорно работать над узнаваемостью бренда обычными покупателями. Второй немаловажный момент — это розничные цены, которые несколько выше, чем аналогичные предложения конкурентов.

Сегодня нам предстоит познакомиться со старшей моделью серии X мощностью 1250 Вт. Данную серию составляют восемь моделей мощностью от 400 до 1250 Вт, причем две младшие модели (400 и 460 Вт) — полностью пассивные. Остальные блоки питания мощностью от 560 Вт и выше имеют гибридный режим работы системы охлаждения, то есть при низкой нагрузке вентилятор останавливается, и блок питания работает в пассивном режиме.

Упаковка блока питания Seasonic X-1250 (SS-1250XM)

Поставляется Seasonic X-1250 в картонной коробке весьма нескромных габаритов, что неудивительно, так как помимо самого БП приличное место внутри занимает набор проводов для подключения комплектующих. Ручки для переноски упаковка лишена, и это не слишком удобно, учитывая массу комплекта в районе трех килограммов.

Оформлена упаковка с использованием сочетания золотистого и черного цветов, что является типичным для блоков питания, имеющих сертификат 80Plus Gold, но в данном случае коробка преимущественно черная, что обеспечивает более элегантный внешний вид.

Сам блок питания выполнен в черном корпусе со штампованной решеткой грязно-желтого цвета, покрытие матовое. Длина корпуса составляет около 190 мм, и еще около 20 мм потребуется для размещения коннекторов подключаемых проводов, поэтому для компактных корпусов данная модель вряд ли подойдет.

Характеристики

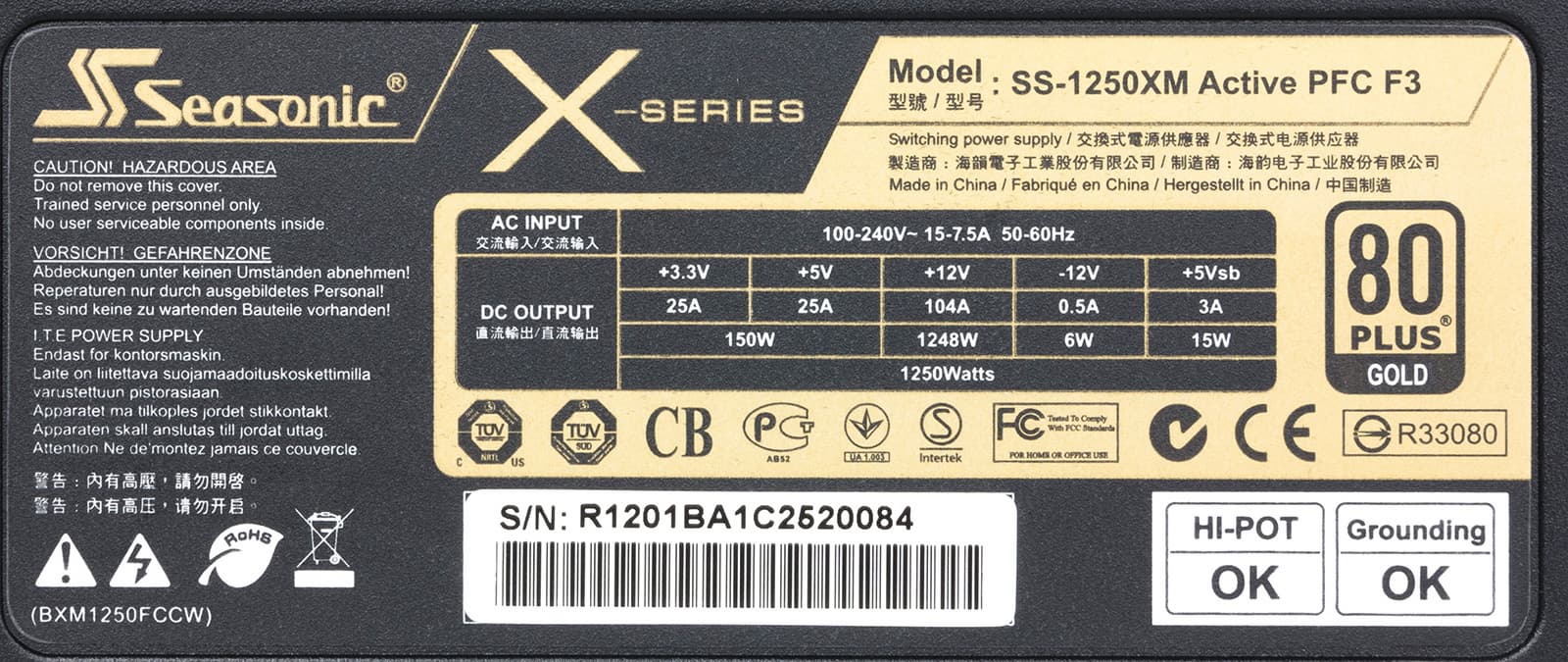

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1248 Вт (104 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,998 — это отличный, почти идеальный показатель для блоков питания подобной мощности.

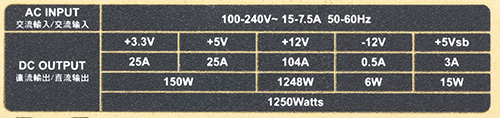

Характеристики блока питания Seasonic X-1250 (SS-1250XM)

Длина проводов и количество разъемов

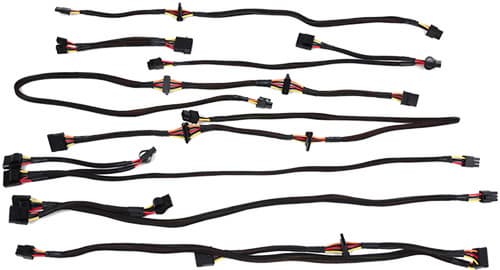

Провода и разъемы блока питания Seasonic X-1250 (SS-1250XM)

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до каждого из двух разъемов питания FDD — 15 см

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector8разборные
4 pin Peripheral Connector8эргономичные
15 pin Serial ATA Connector11на 4 жгутах
4 pin Floppy Drive Connector2переходник с Peripheral Connector

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не отключаются.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. В частности, разъемы SATA Power размещены на четырех жгутах, что весьма удобно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

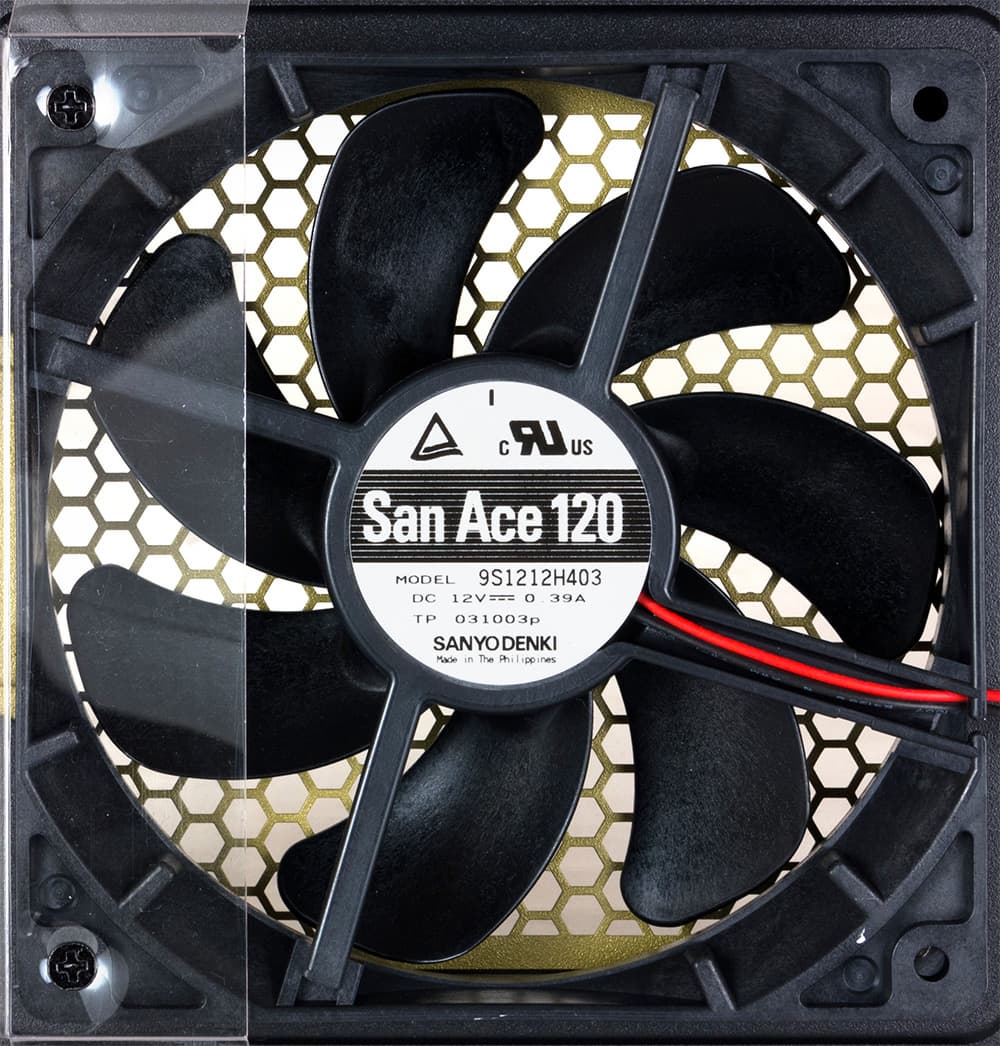

Вентилятор блока питания Seasonic X-1250 (SS-1250XM)

В блоке питания установлен вентилятор типоразмера 120 мм San Ace 9S1212H403 производства японской компании SanyoDenki. Максимальная скорость вращения при номинальном питании составляет 2700 об/мин.

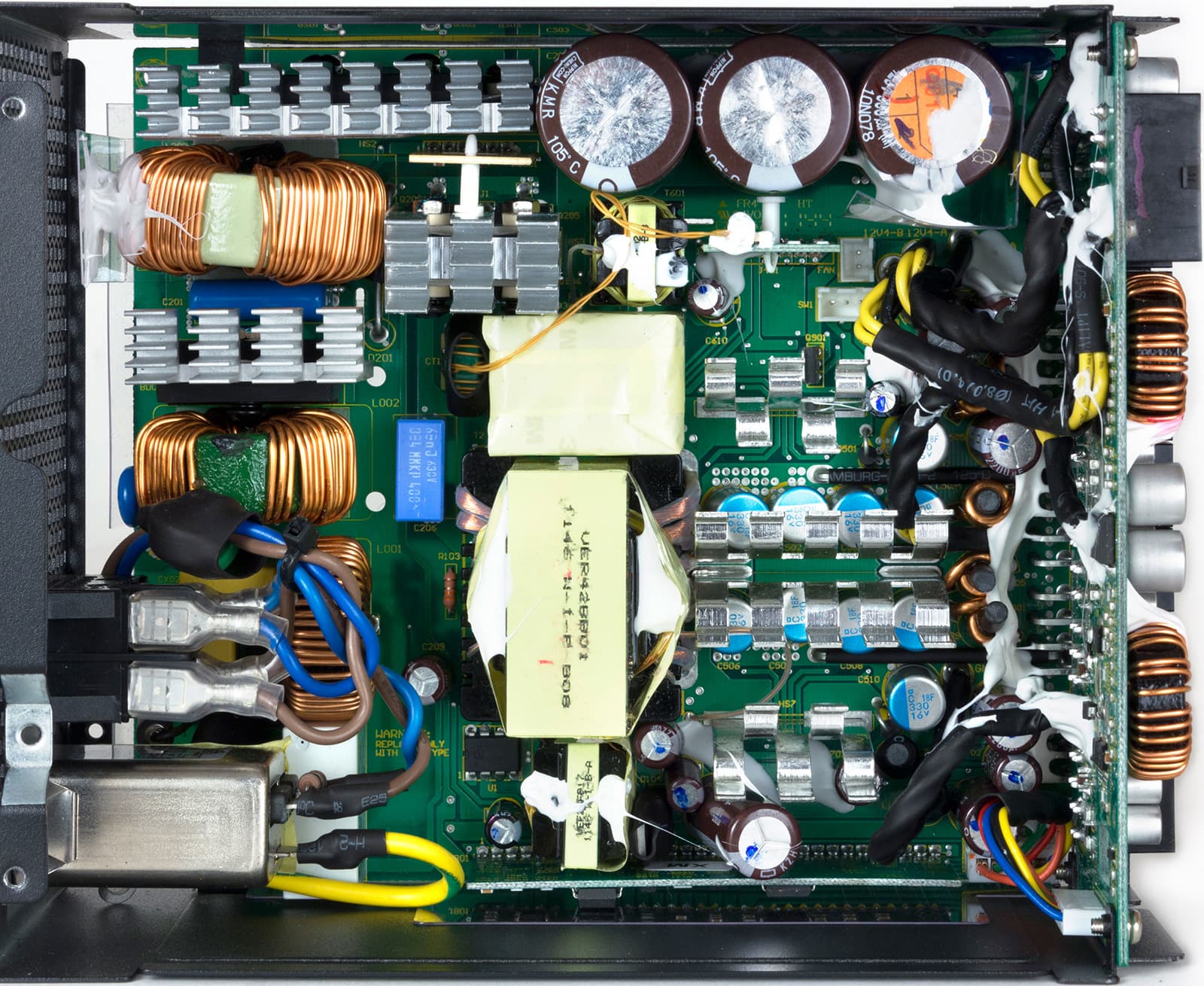

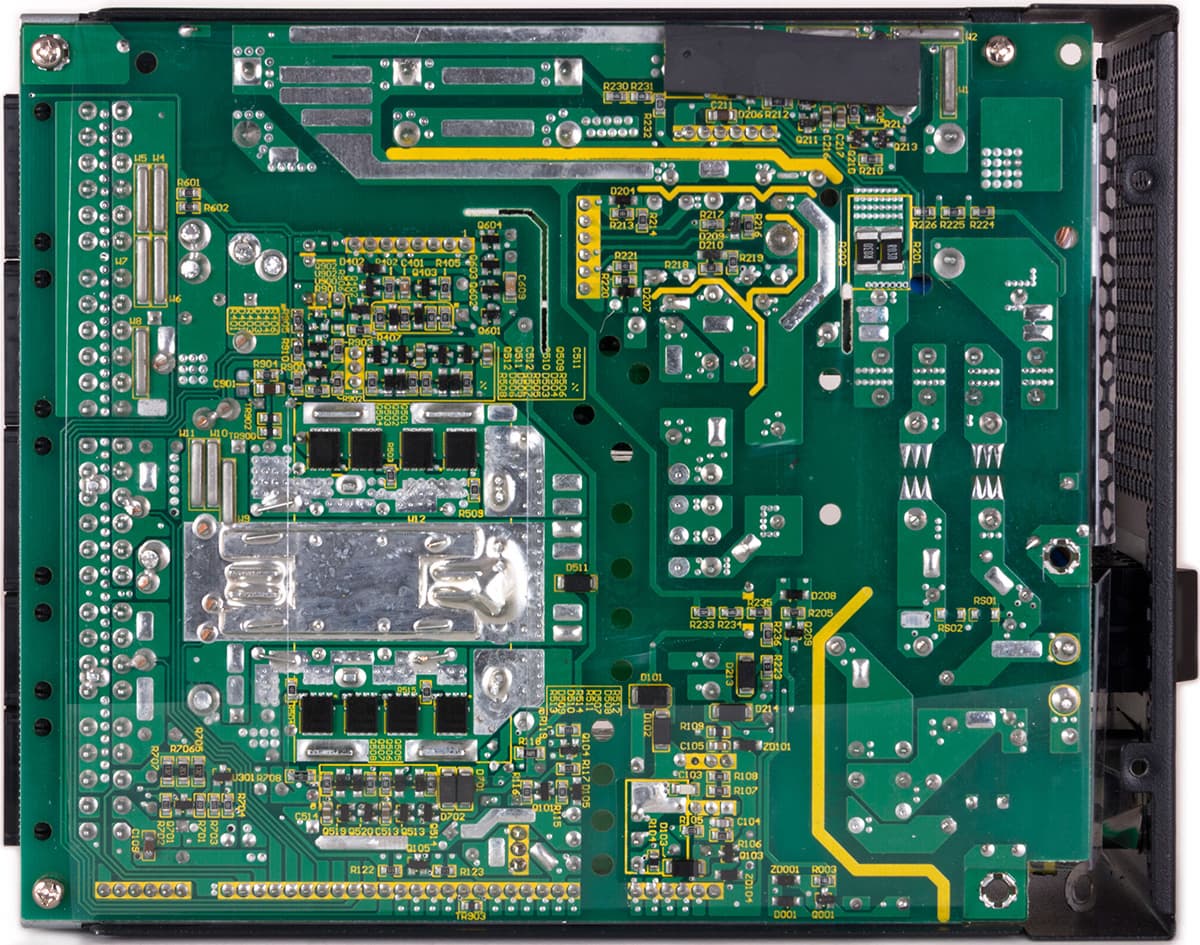

Вид платы блока питания Seasonic X-1250 (SS-1250XM)

Полупроводниковые элементы высоковольтной части установлены на нескольких компактных радиаторах, независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на отдельной плате с выходными разъемами, которая установлена вертикально. Транзисторы синхронного выпрямителя располагаются на оборотной стороне основной печатной платы.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, величина отклонения напряжений от номинала невелика.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

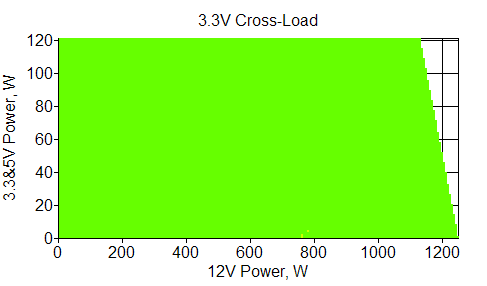

Отклонения по линии +3,3 VDC

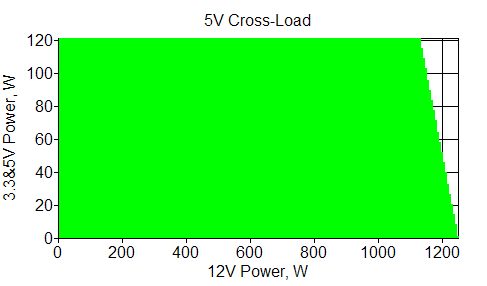

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то вплотную к этому приближаются: отклонения по каналам +12VDC и +5VDC находятся в пределах одного процента, по каналу +3,3VDC — в пределах двух процентов во всем измеренном диапазоне мощности.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 400 до 1000 ватт, максимальное зарегистрированное значение составило около 92 процентов на мощности 600 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 69 процентов, на мощности 41 Вт — около 65 процентов. В целом, это хороший, но далеко не рекордный показатель для современных блоков питания подобной мощности.

График рассеиваемой мощности представляет собой относительно плавную линию с двумя наиболее заметными точками изгиба: после 600 Вт и после 900 Вт, что говорит об увеличении значения приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 900 Вт.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе на низкой мощности шум от блока питания находится на среднетипичном уровне для жилого помещения в дневное время суток.

При работе на средней мощности в диапазоне 200—750 Вт шум находится на уровне выше среднего при расположении в ближнем поле; при более значительном удалении и размещении под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на среднем уровне. В дневное время суток в жилом помещении источник с подобным уровнем шума будет вполне заметен, но достаточно легко переносим, особенно на расстоянии метра и более, а в офисном помещении он будет не слишком заметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На мощности в 1000 Вт шум блока питания резко преодолевает отметку в 50 дБА. Подобный уровень шума можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении источник также будет обращать на себя внимание, но раздражать будет уже в меньшей степени.

Одной из основных особенностей данной модели заявлена гибридная система охлаждения. В данном случае предусмотрен тумблер для переключения режимов: гибридный или обычный, в последнем случае вентилятор будет вращаться всегда.

Система регулирования скорости вращения вентилятора у данной модели работает от температуры, что подтверждается небольшим экспериментом в ходе которого блок питания был включен из холодного состояния с нагрузкой мощностью 700 Вт — вентилятор начал вращение примерно через 1 минуту. При последовательном понижении мощности с максимальных 1250 до 50 Вт вентилятор ни разу не остановился. Каждый этап длился около 20 минут для стабилизации температурного режима блока питания, температура окружающего воздуха составляла около 23 градусов. Запуск вентилятора из холодного состояния при нагрузке 100 Вт происходил через 2-3 минуты.

Переключатель режимов почти не влияет на работу системы охлаждения блока питания за исключением режимов с низкой мощностью (50 Вт и менее). В этом случае при переключении блока питания в режим normal происходит увеличение оборотов вентилятора и уровень шума повышается до отметки 37 дБА.

Однако и такая система охлаждения может оказаться удовлетворительной для группы пользователей, для которых важной характеристикой является не абсолютный уровень шума, а его изменение во времени в зависимости от потребляемой мощности и нагрузки на систему. Для них данная модель может оказаться довольно интересной, так как она обеспечивает одинаковый уровень шума в широком диапазоне мощности.

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим он только на очень близком расстоянии (около 0,1 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой на основе нескольких топовых видеокарт; возможно также обеспечение питанием двухпроцессорных систем. Однако, с учетом не самой хорошей акустической эргономики модели, не стоит рассчитывать на бесшумную работу системы даже в режиме бездействия.

Итоги

Впечатления о себе Seasonic X-1250 оставил противоречивые: высокая нагрузочная способность по шине +12VDC и очень хорошие электрические характеристики вкупе с далеко не самой удачной акустической эргономикой, не слишком длинными проводами и весьма негуманной ценой. По сути, это очередной продукт для экстремальных систем, но блоков питания с таким позиционированием сейчас много, в том числе у гораздо более популярных брендов и по более доступным ценам.


Средняя текущая цена (количество предложений)
Блок питания Seasonic X-1250 (SS-1250XM)
Н/Д(0)


Блок питания Seasonic X-1250 (SS-1250XM) предоставлен на тестирование производителем
