Блок питания OCZ ZX 1000W

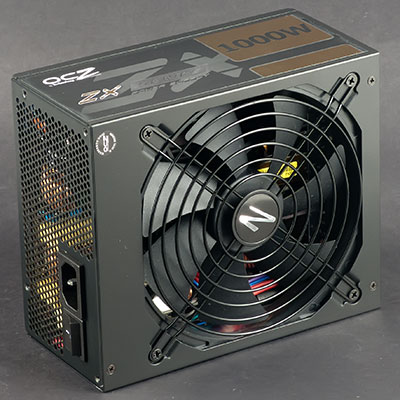

Внешний вид блока питания OCZ ZX 1000W
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Продукция компании OCZ довольно широко представлена на российском рынке, да и сама фирма в особом представлении не нуждается. В производственной гамме блоков питания компании представлены шесть серий, которые разделены на несколько целевых групп. Мы познакомимся с топовой серией ZX на примере модели ZX 1000. Также в данной серии выпускаются модели мощностью 850 и 1250 Вт.

Поставляется блок питания в упаковке, предназначенной для розничной продажи, представляющей собой большую картонную коробку с ручкой для переноски.

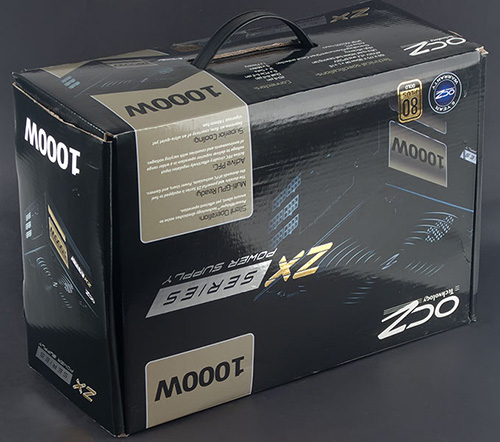

Упаковка блока питания OCZ ZX 1000W

Внешний вид блока питания вполне типичен для топовых моделей, в оформлении преобладает черный цвет с небольшими вставками золотистого.

В коробке блок питания находится в вакуумной полиэтиленовой упаковке, что практически исключает воздействие на его компоненты жидкостей и их паров.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 996 Вт (83 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,996 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания OCZ ZX 1000W

Длина проводов и количество разъемов

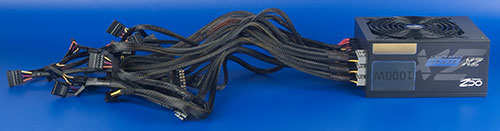

Провода и разъемы блока питания OCZ ZX 1000W

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 55 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6разборные
4 pin Peripheral Connector9*эргономичные
15 pin Serial ATA Connector12*на 4 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не отключаются.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемы SATA Power размещены на четырех жгутах, что весьма удобно. Уточним, что жгутов с разъемами питания для дисковых накопителей в комплекте блока питания больше, чем разъемов, для них предназначенных, так что задействовать все перечисленные разъемы одновременно будет невозможно. (Всего на корпусе есть 5 выходов, к которым можно, соответственно, подключить не более 5 жгутов SATA Power/Peripheral Power — например, в комбинациях 4 SATA + 1 «Molex» или 2 SATA + 3 «Molex».) С другой стороны для всех разумных конфигураций разъемов питания достаточно.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

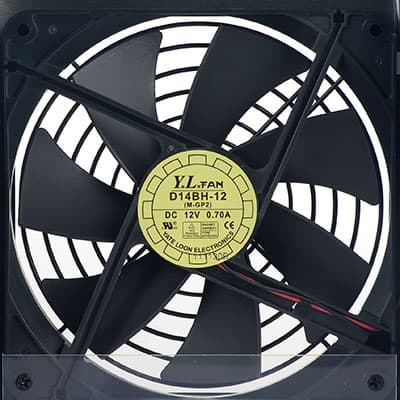

Вентилятор блока питания OCZ ZX 1000W

В блоке питания установлен вентилятор типоразмера 140 мм — D14BH-12, имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на его сроке службы. Произведен вентилятор компанией Yate Loon Electronics.

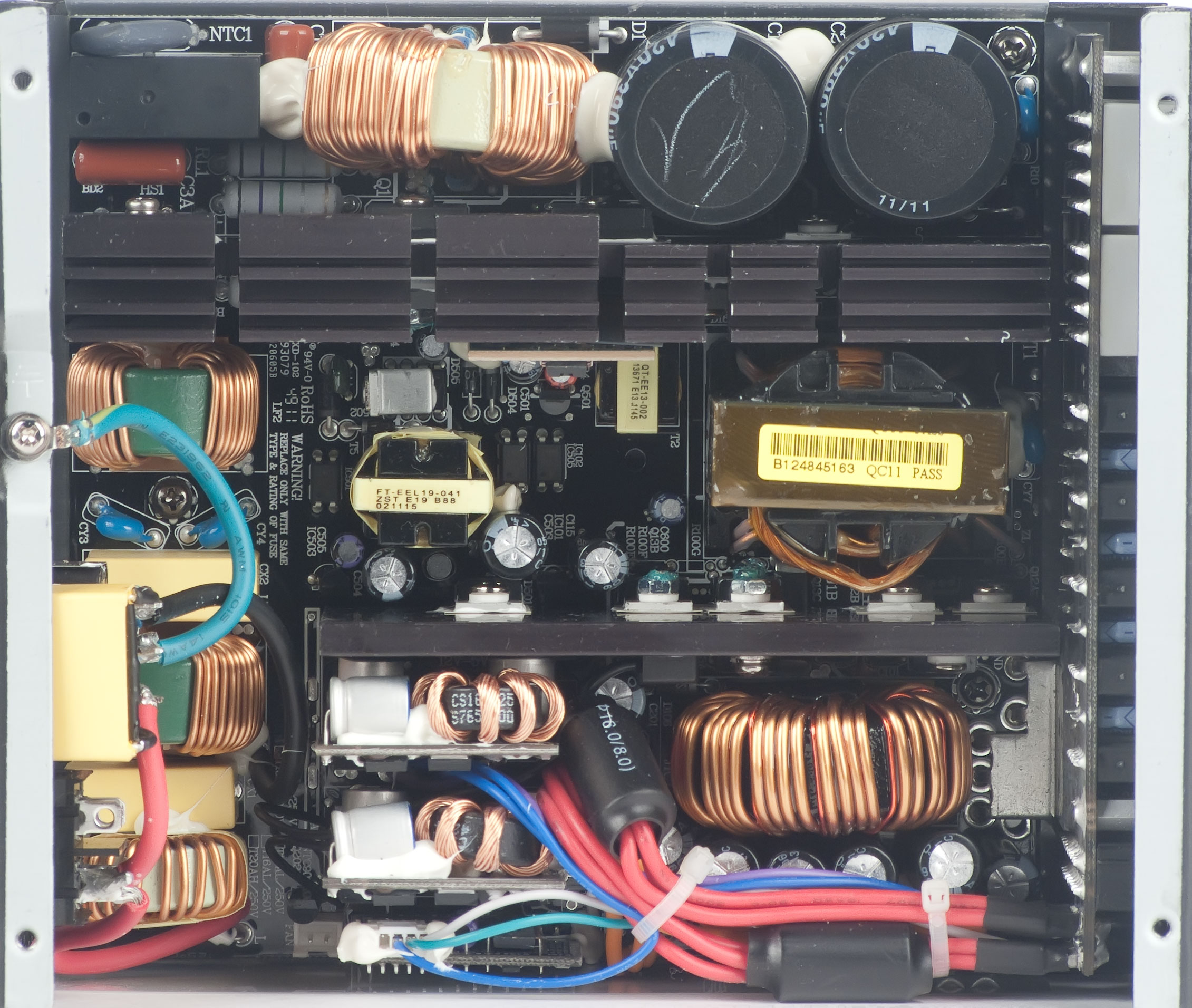

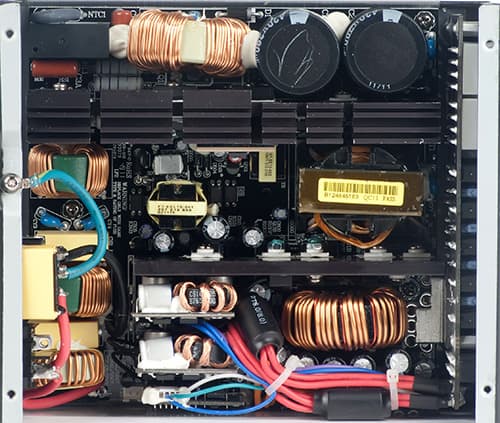

Вид платы блока питания OCZ ZX 1000W

Основные полупроводниковые элементы установлены на двух радиаторах, независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют. Компактные размеры радиатора выпрямителей шины +12VDC объясняются относительно низкими тепловыми потерями данного узла, который представляет собой так называемый синхронный выпрямитель, где вместо традиционных диодных сборок или диодов используются специальным образом управляемые транзисторы.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, величина отклонения напряжений от номинала невелика.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

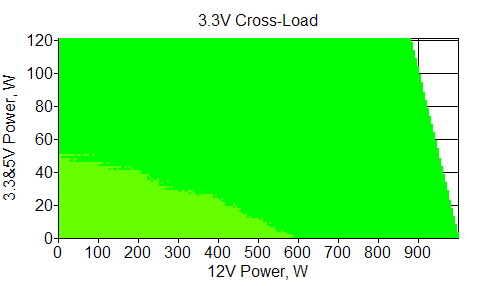

Отклонения по линии +3,3 VDC

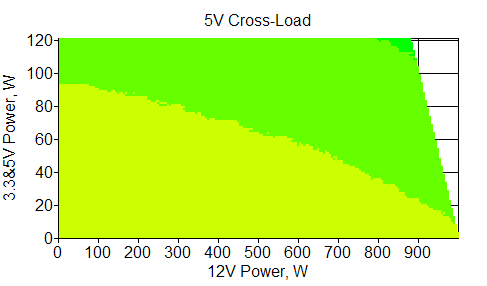

Отклонения по линии +5 VDC

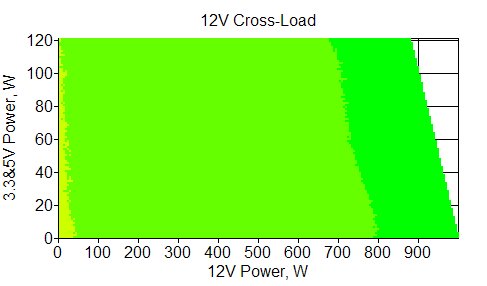

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов — измеренным значениям напряжений удалось уложиться в три процента отклонений, что является хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

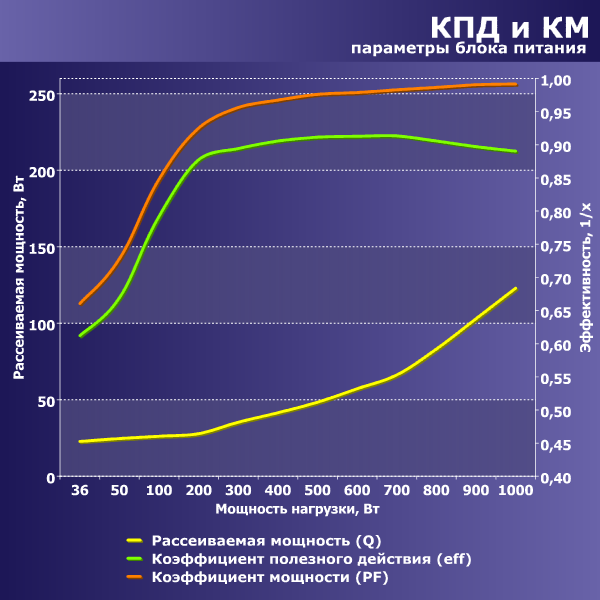

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 91,3 процента при мощности нагрузки 600 Вт, и в целом при работе в диапазоне мощности от 400 до 800 ватт КПД находится на уровне свыше 90 процентов, а в диапазоне от 200 до 1000 Вт — почти на уровне 90%. Одновременно с этим, КПД на мощности 50 Вт составил около 67 процентов, на мощности 35 Вт — около 61 процента. Это неплохой показатель для современных блоков питания подобной мощности и равнозначной стоимости, хотя КПД на малой мощности достаточно низкий. С другой стороны, при типичных для данного типа БП нагрузках уровень КПД находится на хорошем уровне.

График рассеиваемой мощности представляет собой относительно плавную линию с двумя наиболее заметными точками изгиба: после 300 Вт и после 800 Вт, что говорит об увеличении значения приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 100 до 800 Вт.

Измерение уровня шума

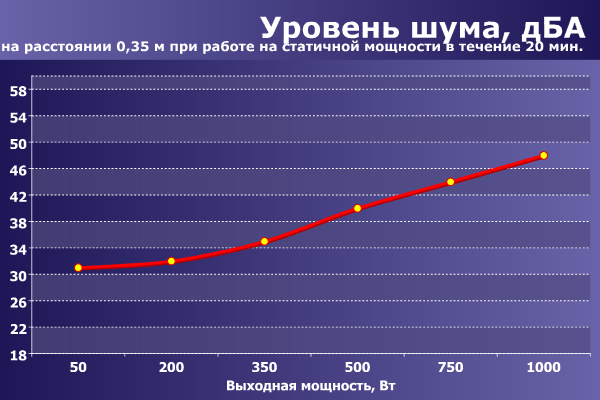

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума в диапазоне до 350 Вт включительно при расположении БП в ближнем поле, а при более значительном удалении и размещении под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, в офисном помещении он будет малозаметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума бует хорошо заметен, спать рядом будет затруднительно.

На мощности в 500 Вт блок питания достигает отметки в 40 дБА, а при нагрузке в 750 Вт ее преодолевает. Соответствующий шум находится на уровне выше среднего при расположении БП в ближнем поле; при более значительном удалении и размещении под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на среднем уровне или чуть выше. В дневное время суток в жилом помещении источник с подобным уровнем шума будет вполне заметен, но достаточно легко переносим, особенно на расстоянии метра и более, а в офисном помещении он будет не слишком заметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

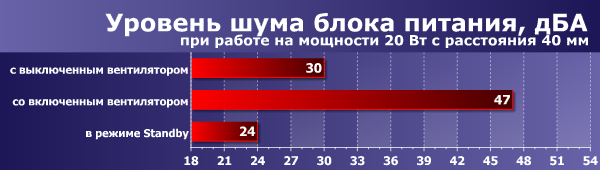

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим он только на очень близком расстоянии (менее 0,3 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой на основе одной или нескольких топовых видеокарт; возможно также обеспечение питанием двухпроцессорных систем. Однако с учетом не самой хорошей акустической эргономики модели, не стоит рассчитывать на бесшумную работу системы даже в режиме бездействия.

Итоги

Из достоинств OCZ ZX 1000W стоит отметить очень хорошие электрические характеристики и высокую нагрузочную способность по шине +12VDC. Акустическая эргономика при низкой и средней мощности находится на средне-типичном уровне. При высокой нагрузке уровень шума увеличивается, что несколько ухудшает набор потребительских качеств данной модели — и это, пожалуй, основной ее недостаток. Также отметим относительно короткие провода до коннектора питания процессора. Остальные параметры БП находятся на хорошем среднем уровне.


Средняя текущая цена (количество предложений)
Блок питания OCZ ZX 1000W
Н/Д(0)


Блок питания OCZ ZX 1000W предоставлен на тестирование производителем
