Блок питания OCZ ZS550

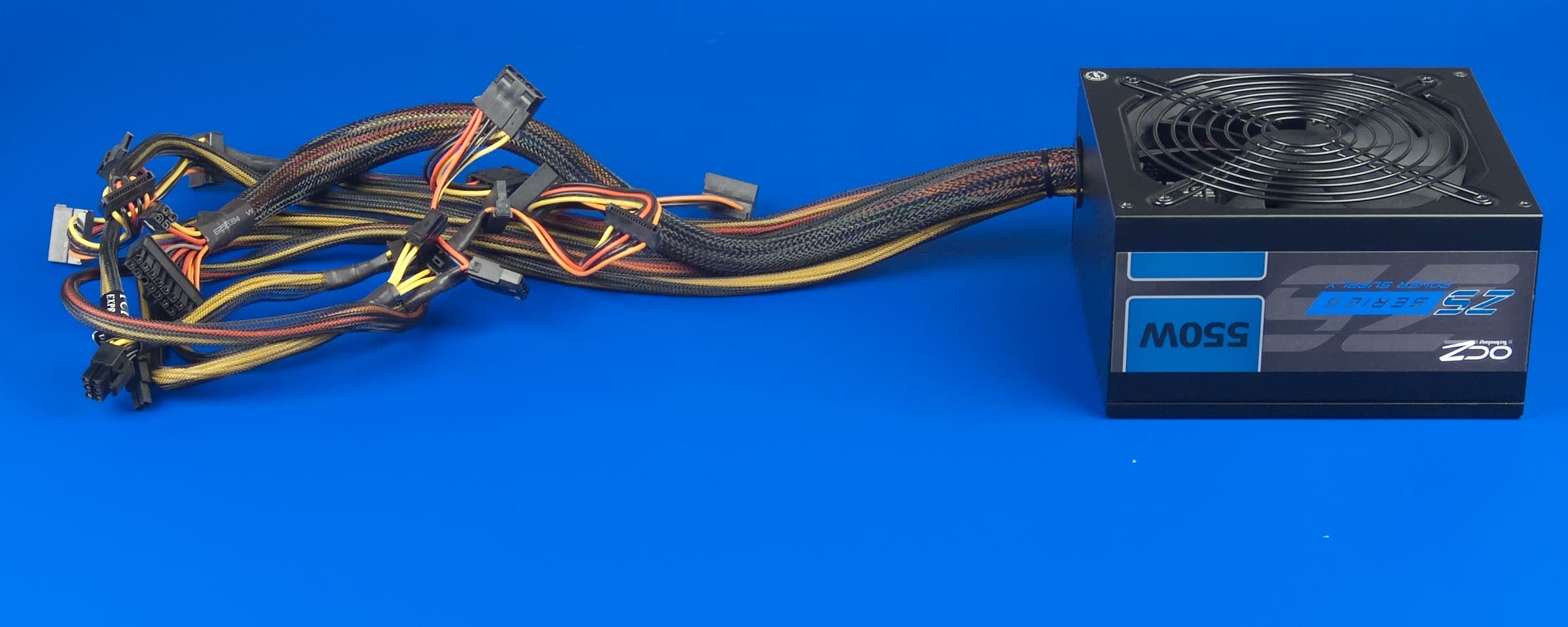

Внешний вид блока питания OCZ ZS550
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блоки питания производства компании OCZ Technology ни разу не были фигурантами наших обзоров. Тем интереснее будет познакомиться с одним из представителей бюджетной серии ZS.

Модель OCZ ZS550 является младшей в серии, помимо нее выпускаются также блоки питания мощностью 650 и 750 ватт с соответствующими наименованиями: ZS650 и ZS750.

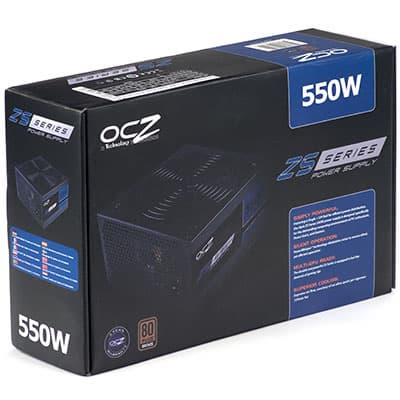

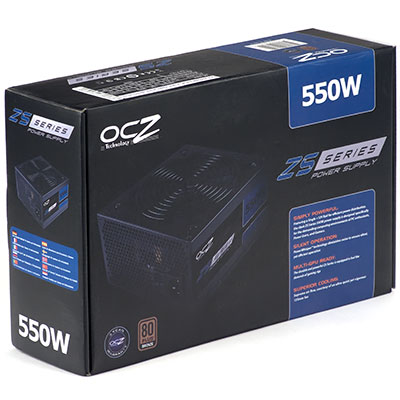

Упаковка блока питания OCZ ZS550

Поставляется блок питания в упаковке, предназначенной для розничной продажи — коробке средних размеров с матовой полиграфией, выполненной в сине-черных тонах.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 456 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,83, что является невысоким показателем для современных решений подобной мощности.

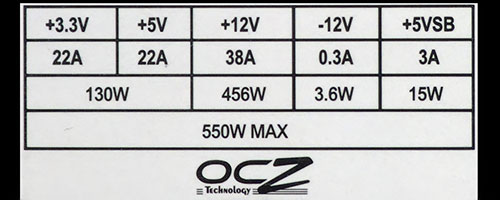

Характеристики блока питания OCZ ZS550

Длина проводов и количество разъемов

  • до основного разъема АТХ — 48 см
  • до процессорного разъема 8 pin SSI — 67 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 58 см, плюс 13 см до разъема PCI-E 1.0 VGA Power Connector
  • до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 72 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
  • до разъема Peripheral Connector (молекс) — 60 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема

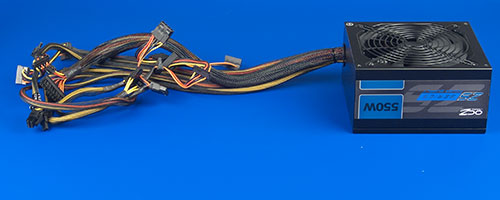

Провода и разъемы блока питания OCZ ZS550
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector3
15 pin Serial ATA Connector8
4 pin Floppy Drive Connector

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора ATX12V — около 67 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

В накопителе входного выпрямителя установлен конденсатор емкостью 330 мкФ (420 В), произведен конденсатор японской компанией Matsushita. Отметим, что типичная емкость данного конденсатора обычно находится в диапазоне 330—390 мкФ для блоков питания подобной мощности.

Все конденсаторы, установленные в выходном каскаде, произведены японской компанией Nippon Chemi-Con и рассчитаны на максимальную температуру 105 °C.

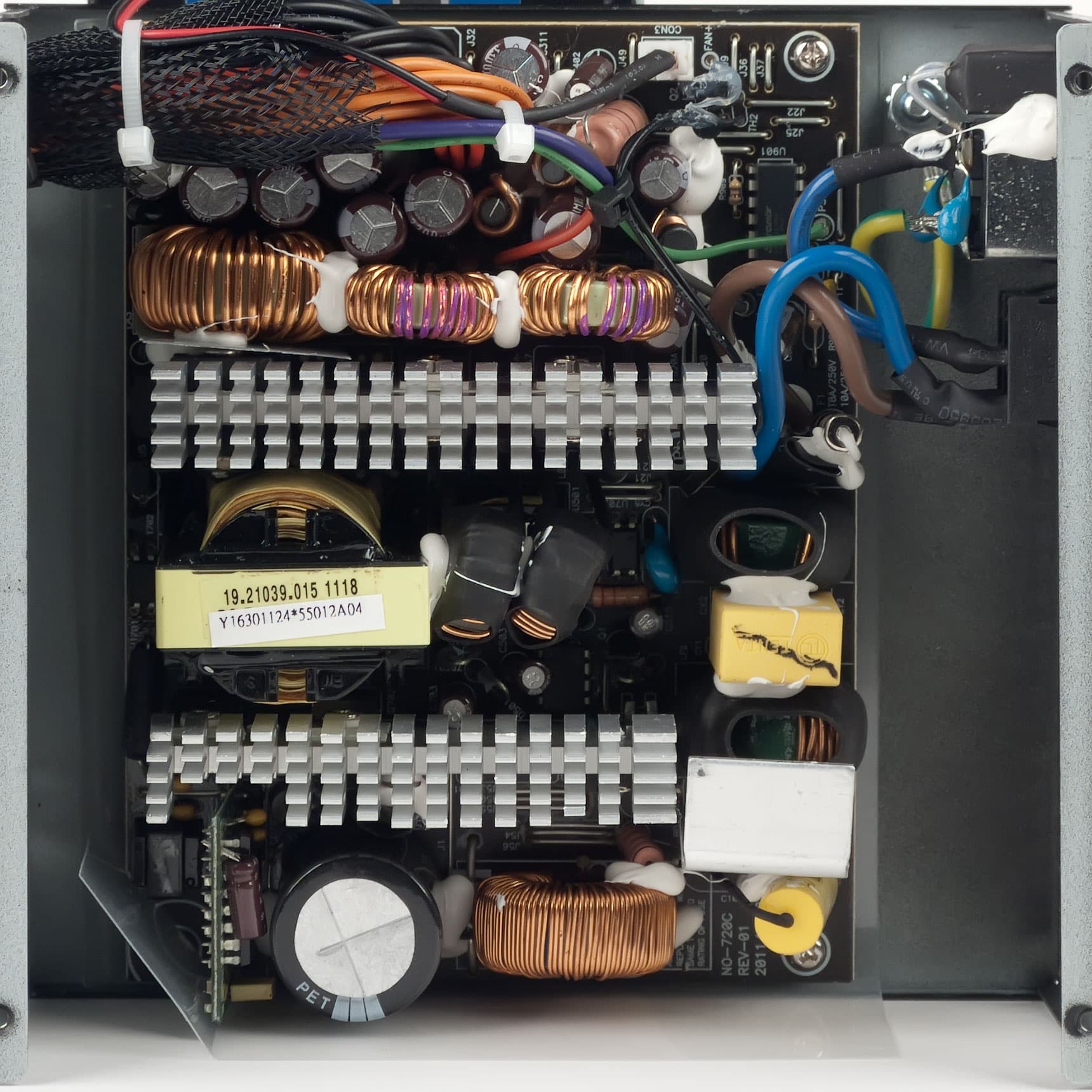

Вид платы блока питания OCZ ZS550

Основные полупроводниковые элементы установлены на двух радиаторах среднего размера с толщиной основания около 4 мм и достаточно развитым оребрением в верхней части.

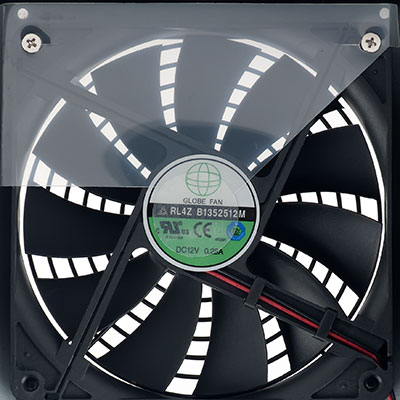

Вентилятор блока питания OCZ ZS550

В блоке питания установлен вентилятор RL4Z B1352512M (1800 об/мин) типоразмера 135 мм производства компании Globe Fan. Данный вентилятор выполнен на основе подшипника качения, что должно положительно сказаться на сроке его службы.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3.3V5V12VОбщая
По всей полуплоскостихорошохорошоочень хорошо3,57 (хорошо)
В рабочем диапазонеочень хорошохорошоочень хорошо3,71 (хорошо)

Диапазон значений выходных напряжений и их стабильность находятся на хорошем уровне, отклонения свыше трех процентов отсутствуют в измеренном диапазоне мощности, в том числе на его краях. При этом отклонения по линии +12VDC укладываются в два процента — это очень хороший показатель.

При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +5VDC и двух процентов для каналов +3.3VDC и +12VDC — это вполне достойный показатель для среднебюджетного решения.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный80,9хорошо
50—250 Вт80,9хорошо
100—500 Вт84,2очень хорошо

КПД данной модели находится в целом на не слишком высоком уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума в процессе тестирования работы БП как на малой, так и на средней мощности находился на низком уровне. При повышении мощности уровень шума также возрастал, но не слишком заметно.

Акустическая эргономика OCZ ZS550 находится в целом на очень хорошем уровне. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

При измерении уровня шума на малом расстоянии в трех режимах работы мы убедились в отсутствии посторонних призвуков (писка, свиста и т. д.), электроника данной модели БП работает весьма тихо.

Оценка потребительских качеств

В реальности блок питания не является лидером по какому-либо из параметров, но имеет при этом очень удачный баланс потребительских качеств: хорошая акустическая эргономика, длинные провода и большое количество разъемов питания (для продукта бюджетной категории), достойные электрические характеристики. Подобный баланс встречается не так уж и часто — скорее, даже редко. В большинстве случаев у блоков питания есть заметные недостатки с точки зрения потребительских качеств, что делает их использование не слишком комфортным, а в данном случае таких заметных недостатков мы не отметили.

Итоги

Блок питания оставил приятное впечатление. Нужно положительно отметить тот факт, что производитель не стал гнаться за применением новейших платформ с повышенным на 2-3 процента КПД, а смог обеспечить доводку не самой прогрессивной платформы таким образом, чтобы на ее основе сделать вполне удачный продукт, имеющий достойные характеристики и изготовленный с применением качественных компонентов (японские конденсаторы, вентилятор на подшипнике качения). Стоит учесть и вполне адекватную стоимость продукта OCZ на российском рынке, поэтому у данного БП есть все шансы стать достаточно популярным.

Средняя текущая цена (количество предложений)
Блок питания OCZ ZS550
Н/Д(0)


Блок питания OCZ ZS550 предоставлен на тестирование производителем



12 января 2012 Г.
