Блок питания Huntkey GS 550

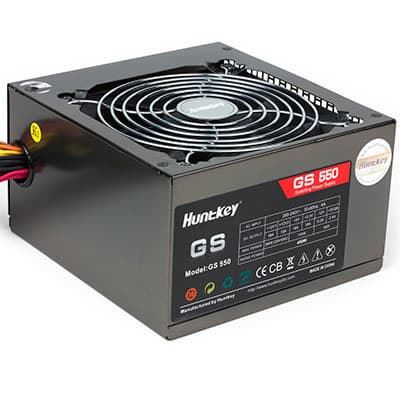

Внешний вид блока питания Huntkey GS 550
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блоки питания Huntkey до настоящего момента не посещали нашу лабораторию, и тем интереснее наконец ознакомиться с продукцией под данной маркой, так как компания Huntkey Enterprise Group — это не просто очередной малоизвестный игрок на рынке, а один из крупнейших производителей источников питания различного назначения, а также некоторых других компонентов, например компьютерных корпусов и электрических чайников. Компания располагает тремя технопарками на территории Китая, а также имеет собственные мощности для разработки новых продуктов.

В ассортименте производителя есть несколько различных серий компьютерных источников питания, нам был предоставлен блок питания из серии GS, которая является одной из самых доступных у Huntkey и, по заявлению производителя, предназначена в первую очередь для геймеров.

На момент написания обзора в серии GS были представлены две модели: GS450 и GS550, мы познакомимся со старшей моделью. Несмотря на то, что числовой индекс модели очень похож на значение максимальной мощности, он таковым не является — максимальная мощность данной модели составляет 450 Вт. Налицо типовой маркетинговый ход, заключающийся в присвоении моделям наименований, включающих в себя цифровой индекс, похожий на значение максимальной мощности, но больше последнего на 50-100 единиц.

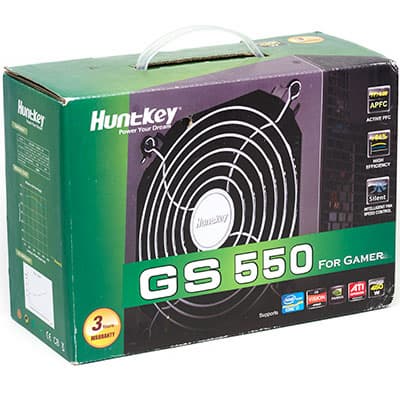

Упаковка блока питания Huntkey GS 550

Поставляется блок питания в упаковке, предназначенной для розничной продажи и представляющей собой картонную коробку с матовой цветной полиграфией с преобладанием зеленого цвета. Коробка имеет ручку для переноски, что следует оценить положительно, так как зачастую существенно более дорогие продукты ее лишены.

Покрытие корпуса блока питания темно-серого цвета можно назвать полуглянцевым, так как это наиболее точно описывает его отражающие свойства. Внешне блок питания выглядит весьма неплохо, хотя и не оригинально.

Характеристики

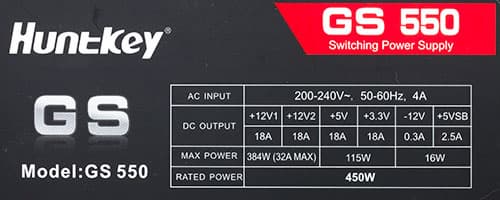

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 384 Вт (32 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,85, что является относительно низким показателем для современных решений подобной мощности — впрочем, для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Huntkey GS 550

Длина проводов и количество разъемов

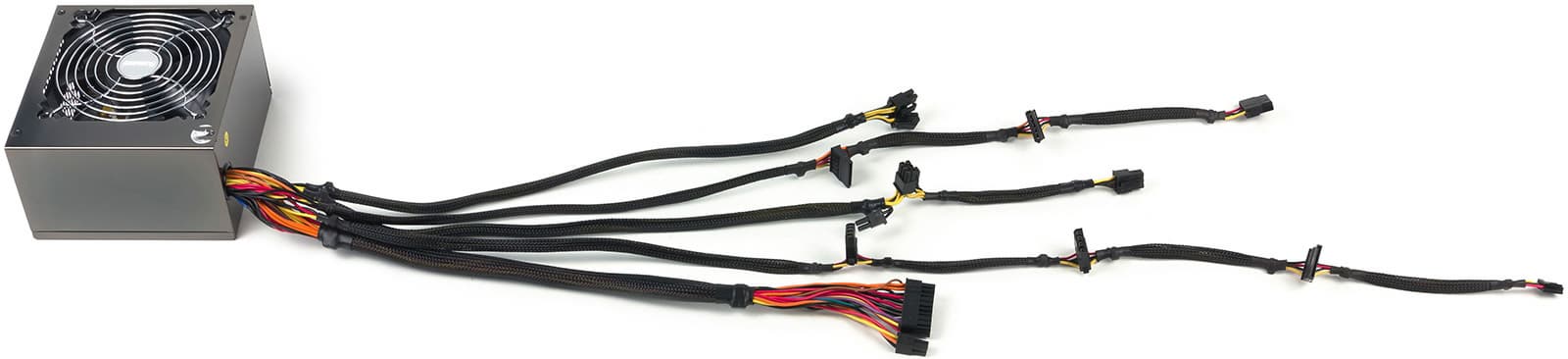

Провода и разъемы блока питания Huntkey GS 550

Фиксированные
до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 47 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 42 см, плюс 15 см до второго, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема Peripheral Connector («молекс») — 42 см, плюс 15 см до второго, плюс еще 15 см до разъема SATA Power Connector, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1
4 pin Peripheral Connector3
15 pin Serial ATA Connector3на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а в данном случае мы видим всего три разъема на двух жгутах, что может оказаться очень неудобным.

Длина проводов у блока питания также весьма небольшая. Воспользоваться системой скрытой прокладки проводов в современном полноразмерном корпусе с нижним расположением блока питания будет фактически невозможно.

Система охлаждения

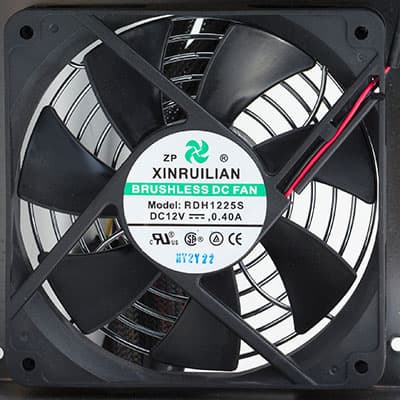

Вентилятор блока питания Huntkey GS 550

В блоке питания установлен вентилятор Xinruilian RDH1225S, имеющий, по данным производителя, номинальную скорость вращении 2400 об/мин при питании напряжением 12 В. Основан вентилятор на подшипнике скольжения.

Стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

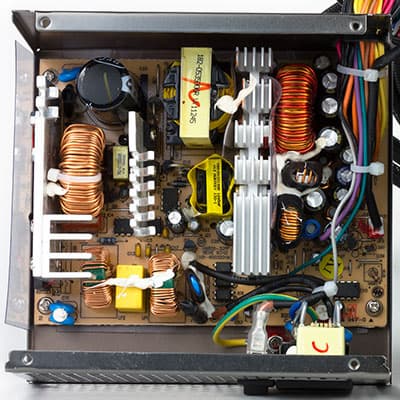

Вид платы блока питания Huntkey GS 550

Основные полупроводниковые элементы установлены на трех компактных радиаторах, два из которых представляют собой пластины с толщиной основания 4 и 3 мм, радиатор диодных сборок при толщине основания также около 4 мм имеет более сложную конструкцию с несколько увеличенной площадью теплорассеивателей в верхней части.

Конструкция БП вполне типична для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3,3VDC в выходном каскаде. Установленые конденсаторы также не принадлежат к продукции лидеров рынка.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

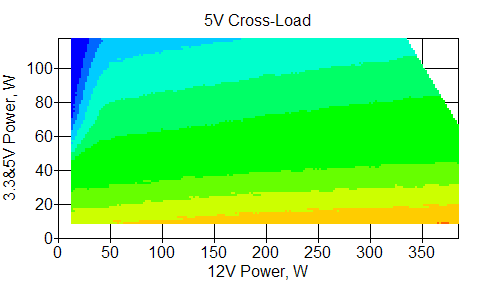

Отклонения по линии +5 VDC

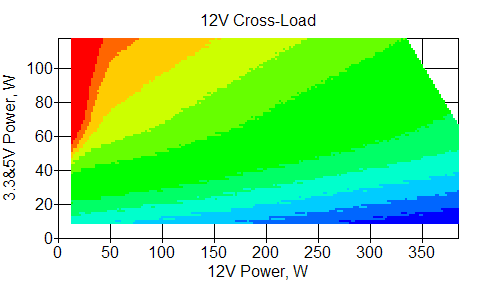

Отклонения по линии +12 VDC

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на удовлетворительном уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают четырех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

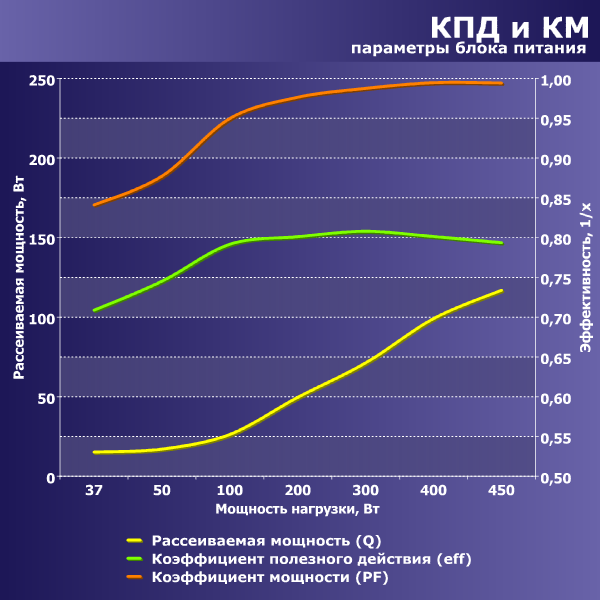

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 80% в диапазоне мощности от 200 до 400 ватт, максимальное зарегистрированное значение составило около 80,8% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 74,5%, на мощности 37 Вт — около 71%. Это довольно низкий показатель для современных блоков питания подобной мощности и равнозначной стоимости, каких-либо рекордов от подобных решений ждать не стоит.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 300 Вт.

На максимальной мощности блок питания рассеивает 117 Вт, что довольно много.

Экономичность не является сильной стороной данной модели: КПД при малых нагрузках низкий, а при максимальной мощности рассеивается много энергии в виде тепла.

Измерение уровня шума

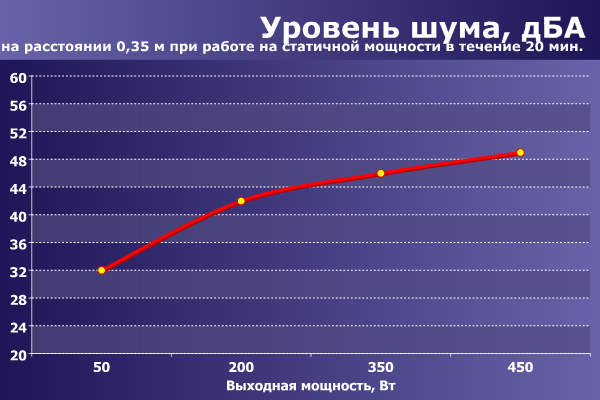

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума при работе на мощности 50 Вт при условии расположения БП в ближнем поле. При более значительном удалении — например, размещении под столом в корпусе с нижним расположением БП — такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, в офисном помещении он будет малозаметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное же время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

При нагрузке в 200 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Шум подобного уровня можно охарактеризовать как достаточно высокий. И тем более как высокий можно охарактеризовать уровень шума при работе на максимальной мощности. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно в домашних условиях, а при работе БП на максимальной мощности — и в условиях офиса. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

Для большинства домашних пользователей подобный уровень акустической эргономики скорее всего окажется неприемлемым.

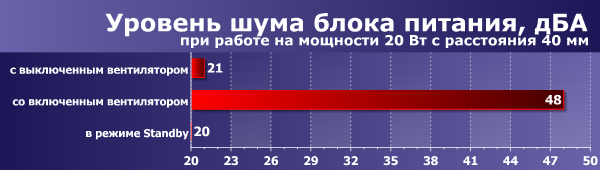

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на весьма невысоком уровне. К основным недостаткам можно отнести неудовлетворительную акустическую эргономику, низкую экономичность, малое количество разъемов и небольшую длину проводов. Электрические характеристики данной модели хоть и не являются идеальными, но в типичных режимах они находятся на вполне приличном уровне.

Итоги

Единственное, что радует в данной модели — это то, что она без проблем пережила все наши испытания без потери функциональности, а также продемонстрировала относительно неплохие электрические характеристики.


Средняя текущая цена (количество предложений)
Блок питания Huntkey GS 550
Н/Д(0)


Блок питания Huntkey GS 550 предоставлен на тестирование производителем
