Блок питания Huntkey FX500SE

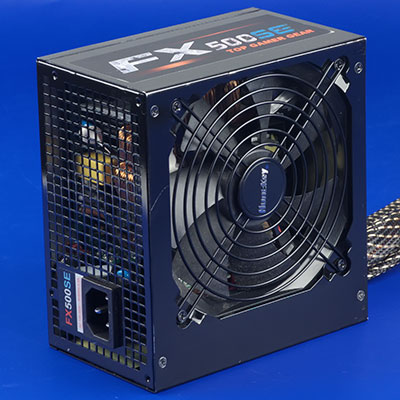

Внешний вид блока питания Huntkey FX500SE
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Мы продолжаем цикл материалов, посвященных блокам питания средней мощности, которые наиболее востребованы обычными пользователями. Сегодня нам предстоит познакомиться с блоком питания FX500SE производства компании Huntkey. По всей видимости, нам был предоставлен экземпляр из специальной партии, предназначенной для прессы (впрочем, точно утверждать этого нельзя), так как получили мы его после тестирования на другом ресурсе, причем, без какой-либо упаковки и комплекта.

Сейчас все больше компаний выпускают блоки питания с гибридной системой охлаждения — такое устройство может функционировать в двух режимах работы системы охлаждения: в активном — типовом режиме для всех БП с постоянно вращающимися вентиляторами, а также и в пассивном — с остановленным вентилятором. И уже один этот факт приводит многих покупателей в состояние, близкое к экстазу. Действительно, ведь если у блока питания не вращается вентилятор, то он и не шумит (в случае отсутствия звука от работающей электроники БП). К сожалению, не все так просто.

Если у БП есть вентилятор, то он может его включать, причем даже в самый неподходящий момент, так как в большинстве моделей включение вентилятора зависит от температуры на термодатчике БП. В некоторых БП также реализовано комбинированное управление включением вентилятора: от температуры и от мощности одновременно.

Основные проблемы с точки зрения акустической эргономики, с которыми можно столкнуться при эксплуатации блоков питания с гибридной (двухрежимной) системой охлаждения, заключаются в периодическом включении и выключении вентилятора даже при работе на малой мощности, а также в существенном увеличении уровня шума при старте вентилятора, который заметно выше установившегося значения данного параметра при работе на постоянной мощности. К сожалению, предсказать поведение конкретной модели БП без детального долговременного исследования функционирования БП на различных номиналах мощности не представляется возможным. И видимо, поэтому подобных исследований почти никто не проводит, удовлетворяясь только измерением электрических параметров.

В своих обзорах мы стараемся внимательно изучать данную особенность, осуществляя видеорегистрацию состояния вентилятора при долговременной постоянной нагрузке, а также измеряя уровень шума не только в установившемся режиме, но и при старте вращения вентилятора. Подобные мероприятия позволяют нам делать взвешенные заключения об акустической эргономике исследуемых моделей, опираясь на результаты инструментальных измерений.

Как все уже, наверное, догадались, фигурант нашего материала как раз и имеет гибридную (двухрежимную) систему охлаждения с возможностью остановки вентилятора.

Выглядит блок питания вполне типично для среднебюджетных решений — без каких-либо претензий на оригинальность или просто интересный дизайн. Несколько курьезно выглядит опечатка в логотипе 80Plus Platinum, но на функционирование БП этот момент никак не влияет.

Характеристики

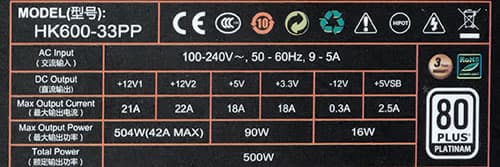

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 504 Вт (42 А), что даже превышает максимальную мощность БП, которая составляет 500 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Huntkey FX500SE

Длина проводов и количество разъемов

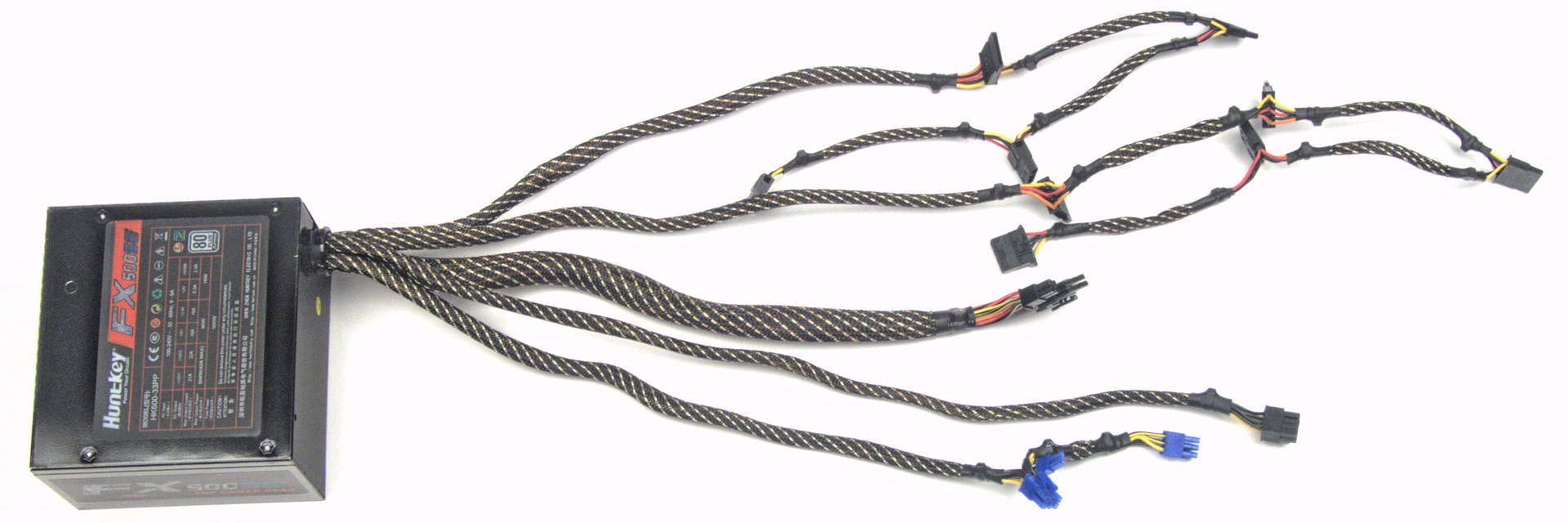

Провода и разъемы блока питания Huntkey FX500SE

Фиксированные
до основного разъема АТХ — 42 см
до процессорного разъема 8 pin SSI — 55 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 43 см, плюс еще 10 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и еще 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и еще 15 см до еще одного разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector4
15 pin Serial ATA Connector5на 2 жгутах
4 pin Floppy Drive Connector

Количество разъемов является вполне достаточным для системного блока среднего уровня, но вот их компоновка явно не самая удачная: расположение всех разъемов питания периферийных устройств всего на двух отводах будет неудобно в эксплуатации.

Длина проводов до разъема питания процессора составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

Вентилятор блока питания Huntkey FX500SE

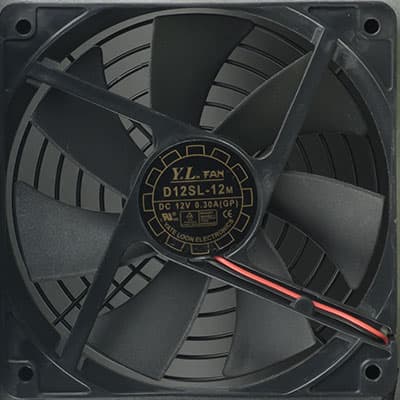

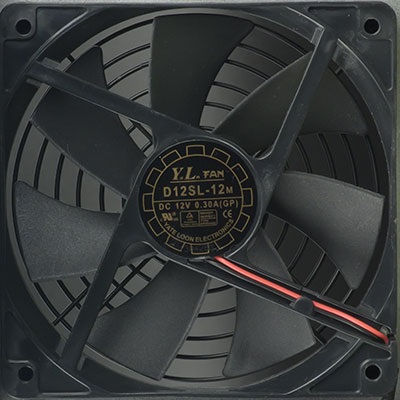

В блоке питания установлен вентилятор Yate Loon D12SL-12m, имеющий, по данным производителя, номинальную скорость вращении 1650 оборотов в минуту при питании напряжением 12 В. Основан вентилятор на подшипнике скольжения.

Стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

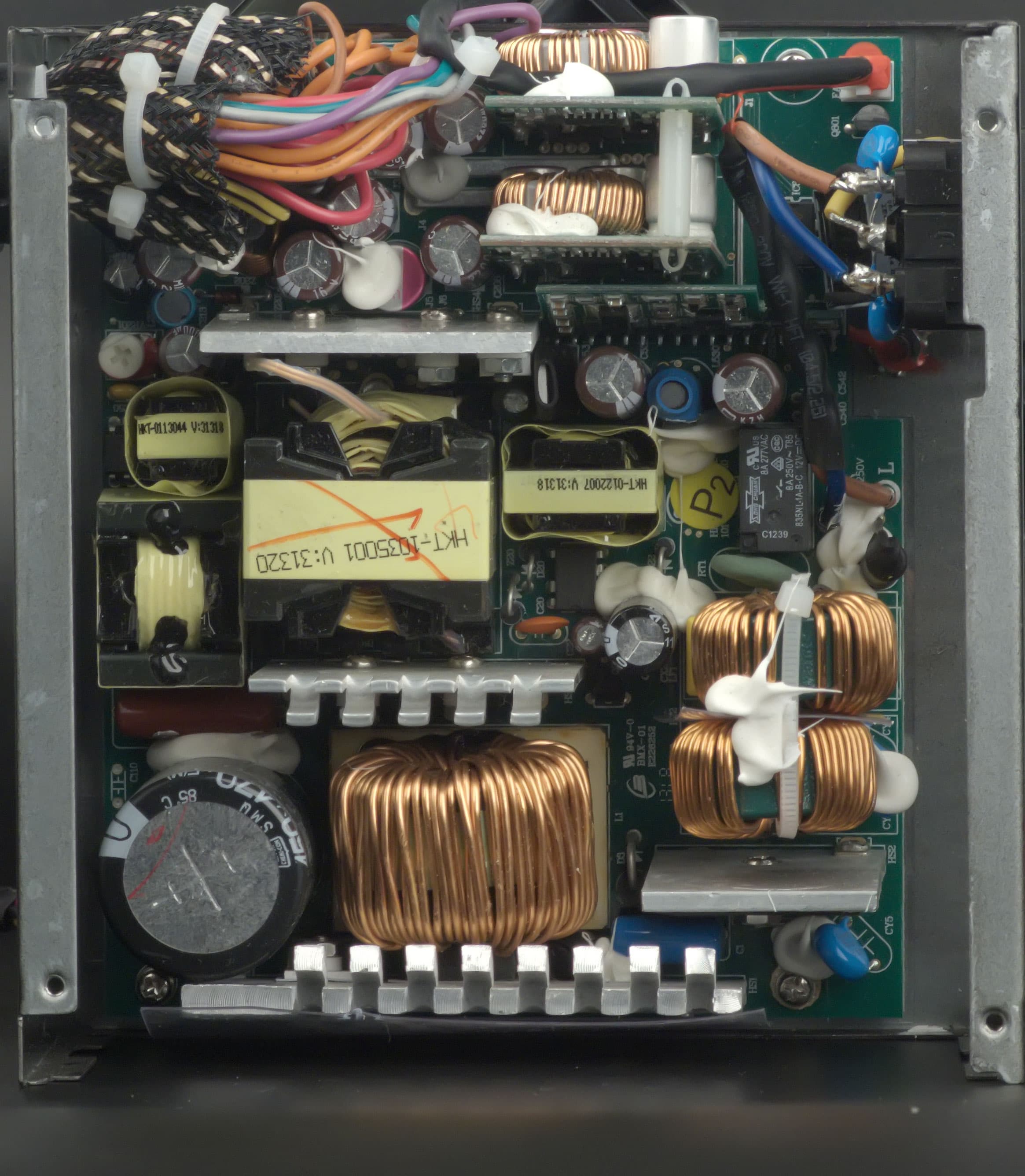

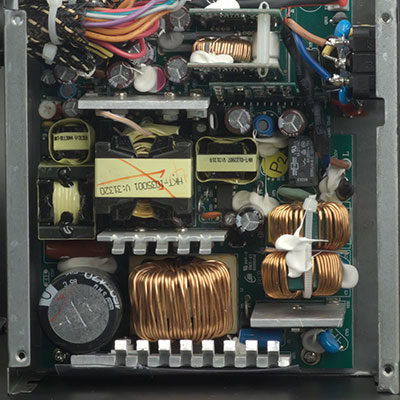

Вид платы блока питания Huntkey FX500SE

Основные полупроводниковые элементы установлены на трех компактных радиаторах с толщиной основания порядка 3 мм. Входная диодная сборка также имеет собственный теплорассеиватель.

Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

В высоковольтной части установлен конденсатор Nippon Chemi-Con серии SMQ емкостью 470 мкФ (420 В), в выходном каскаде установлены также преимущественно конденсаторы Nippon Chemi-Con различных номиналов.

Тестирование блока питания

Работа на максимальной мощности Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Так как блок питания имеет гибридную систему охлаждения, что очевидно повышает термонагруженность всех компонентов при работе в пассивном режиме, было произведено небольшое исследование термостабильности параметров блока питания. Для этого мы измерили параметры блока питания при долговременной работе на максимальной мощности в самом начале пакета тестовых испытаний, а также после его завершения. Результаты измерений фиксируют некоторое ухудшение параметров после проведения всех тестов, из которых около половины пришлось на безвентиляторный режим работы. В данном случае отклонения значений напряжений от номинала по каналам +5VDC и +3.3VDC значительно увеличились, и последний параметр покинул диапазон допустимых значений — правда, актуально данное замечание только для режимов с высокими нагрузками на все каналы, а долговременная эксплуатация блока питания в подобных режимах в реальных условиях обычно не предполагается.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

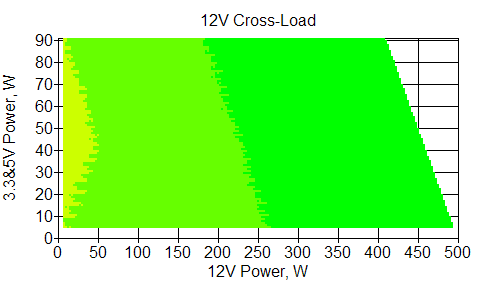

Отклонения значений выходных напряжений от номинала

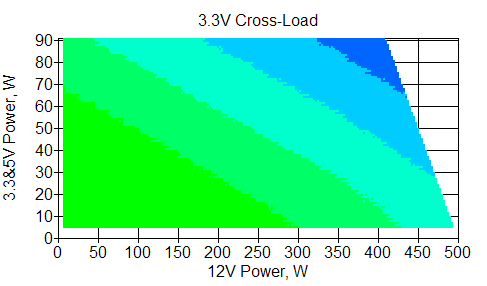

Отклонения по линии +3,3 VDC

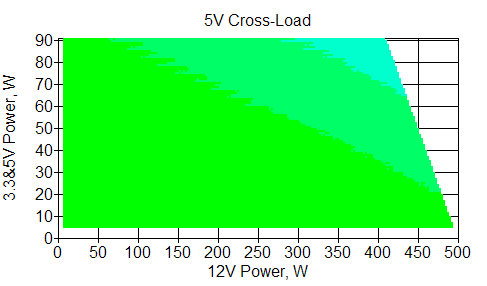

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Почти во всем диапазоне измеренным значениям напряжений удалось уложиться в три процента отклонений, что можно считать хорошим показателем.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

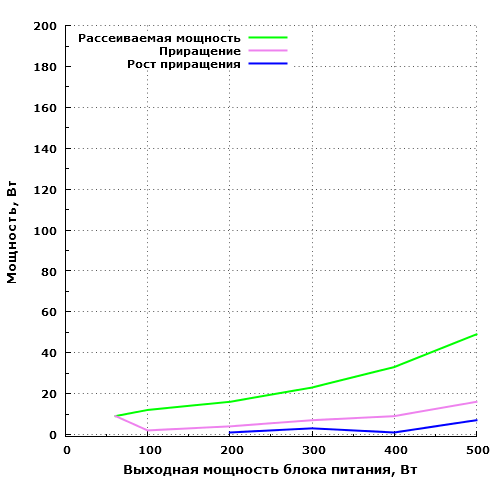

Рассеиваемая мощность Huntkey FX500SE
Работа без нагрузки
РежимI, АP, Вт
PWR_Off
STB0,120,5
Zload0,1416,6

На мощности 50 Вт БП рассеивает менее 10 Вт, а на максимальной — порядка 50 Вт. Потребляемая мощность в режимах без нагрузки также весьма невысокая, так что экономичность данной модели находится на довольно хорошем уровне.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

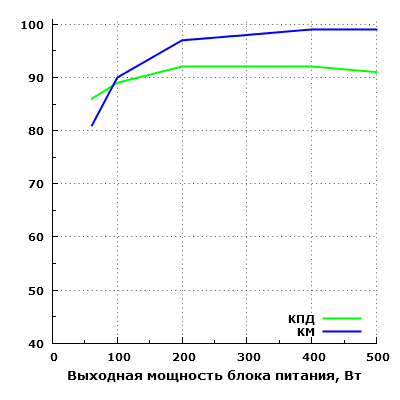

Эффективность Huntkey FX500SE

Согласно нашим измерениям, КПД данного БП достигает значения свыше 0,92 в диапазоне мощности от 200 до 400 ватт, максимальное зарегистрированное значение составило около 0,926 на мощности 300 Вт. Результат очень высокий для современных решений.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

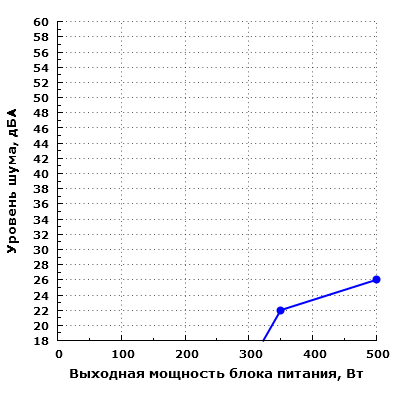

Уровень шума Huntkey FX500SE

Данная модель блока питания имеет гибридную систему охлаждения, функционирующую не только в привычном активном, но и в пассивном режиме с остановленным вентилятором.

Включение вентилятора осуществляется исключительно в зависимости от температуры внутри блока питания (по термодатчику).

Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено восемь этапов тестирования длительностью 30 минут каждый.

Выходная мощность, ВтЗапуск из холодного сотояния, мин.Остановка после разогрева, мин.
50не происходит1
200не происходит2
35018не происходит
5004не происходит

По результатам испытаний можно сделать вывод, что данный БП способен долговременно работать в безвентиляторном режиме при мощности нагрузки 200 Вт и менее. Тем не менее, не стоит рассчитывать на безвентиляторную работу с нагрузкой 150-200 Вт сутками, так как помимо нагрева самого БП при такой мощности будет довольно сильное тепловыделение от остальных компонентов системного блока, что обеспечит подогрев воздуха внутри системного блока.

У данной модели БП присутствует скачкообразное повышение уровня шума при раскрутке вентилятора в момент перехода из пассивного режима охлаждения в активный, уровень шума при этом составляет порядка 32 дБА с расстояния 0,35 метра, что заметно выше значений данного параметра в установившемся режиме.

Таким образом, блок питания с мощности нагрузки 200 Вт и менее вполне можно считать условно бесшумным с любого разумного расстояния. Шум в диапазоне мощности 350-500 Вт можно оценить как средний — из-за периодических запусков вентилятора. С другой стороны, нагрузке, потребляющей такую мощность, обычно сопутствует довольно ощутимый уровень шума, который блок питания вряд ли перекроет.

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником нежелательного звука. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен3,5
STB2

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Акустическую эргономику продукта нельзя признать отличной, но данный параметр у него намного лучше, чем у большинства блоков питания, имеющихся в продаже.

Оценка потребительских качеств

Потребительские качества продукта находятся на уровне выше среднего. К достоинствам можно отнести хорошую акустическую эргономику, достойные электрические характеристики и отличную экономичность. Среди недостатков стоит отметить очень странный набор разъемов, характерный скорее для низкобюджетных продуктов, а также использование довольно дешевого вентилятора, ресурс которого частые остановки и запуски снизят еще больше.

Блок питания подойдет для систем без дискретных видеоадаптеров или же с одним видеоадаптером средней мощности, позиционируемых в качестве игровых или универсальных, в том числе и с улучшенной акустической эргономикой. Поклонникам сверхтихих систем данная модель вряд ли подойдет по причине сравнительно шумного запуска вентилятора, который периодически все-таки происходит.

Итоги

Huntkey FX500SE оставил весьма хорошее впечатление. Есть некоторые спорные моменты, связанные с функционированием системы охлаждения, набором разъемов, установленным вентилятором, а также термостабильностью параметров. Но зато блок питания продемонстрировал довольно хорошие электрические характеристики при типовых нагрузках, отличную экономичность, достойную акустическую эргономику, а также может похвастаться наличием японских конденсаторов.
