Блок питания Hiper K700g

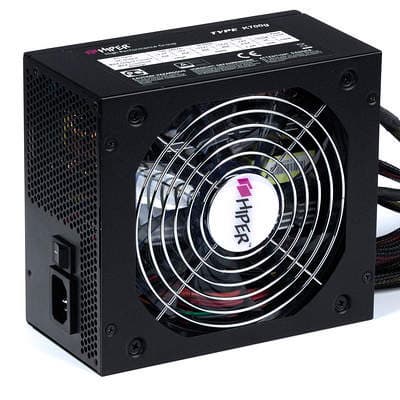

Внешний вид блока питания Hiper K700g
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В последнее время компания Hiper произвела полное обновление модельного ряда своих БП, который на момент написания обзора включал четыре серии: K, V, M и S.

K-Series — это старшая серия блоков питания, в нее входит пять моделей: 700g, 800g, 900g, 1000g, 1300g. Выбор номиналов не слишком удачный: в диапазоне 700—1000 Вт представлены целых четыре модели. Очевидно, для старшей серии вполне можно было ограничиться тремя моделями: на 750, 850 и 1000-1250 Вт.

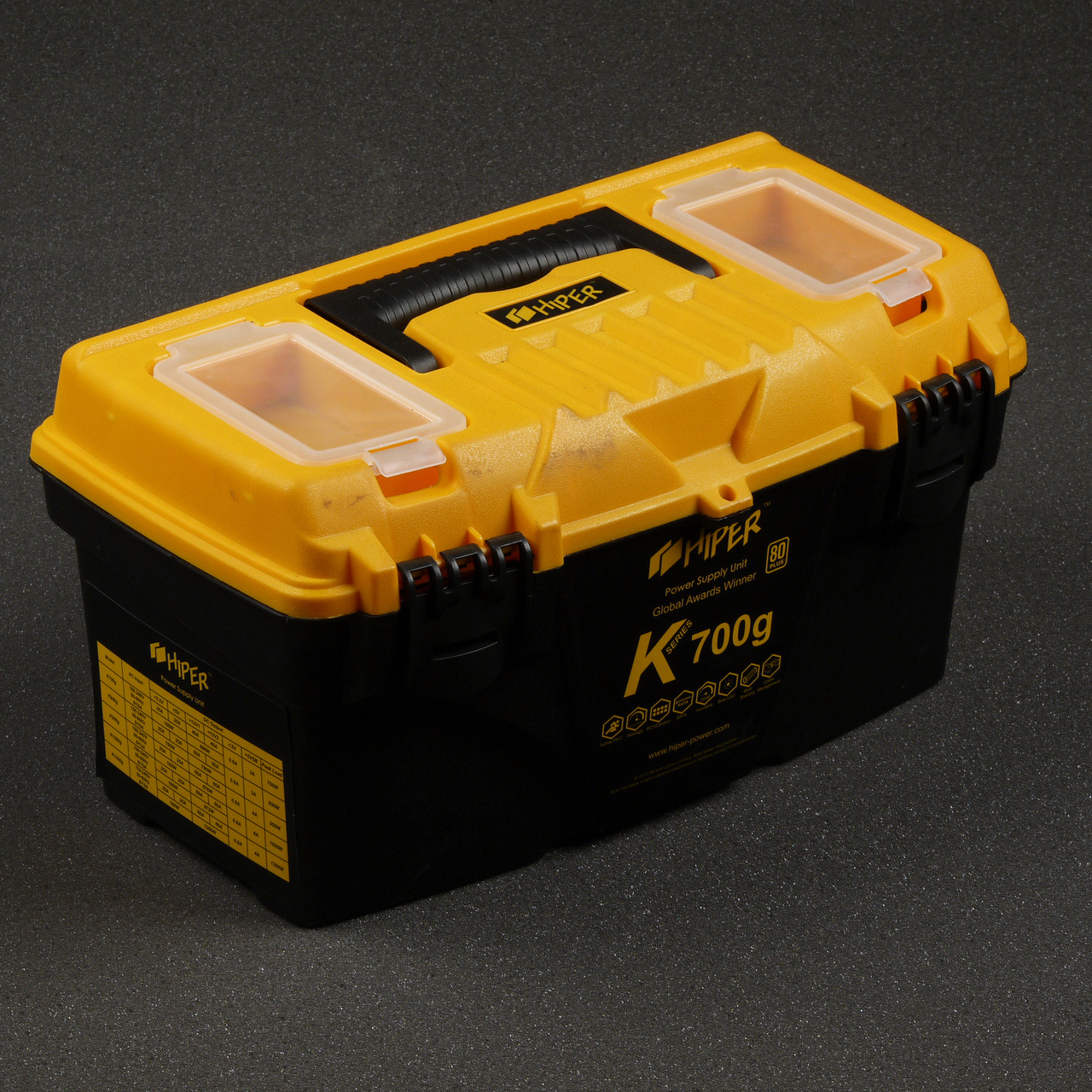

Упаковка блока питания Hiper K700g

Если предыдущие итерации блоков питания K-Series поставлялись в оригинальной упаковке, представлявшей собой пластиковый ларь с крышкой, защелками и ручкой, то сейчас перед нами новая версия упаковки, которая больше похожа на органайзер для инструментов, чем на типичную тару для блока питания. Очевидно, что Hiper занимается развитием удачной идеи с упаковкой; будем надеяться, что и содержимое соответствует обертке.

Корпус блока питания имеет полуглянцевое покрытие с очень мелкой фактурой. Нельзя сказать, что он выглядит премиальным продуктом — скорее, среднебюджетным.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 696 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,994, что является отличным показателем.

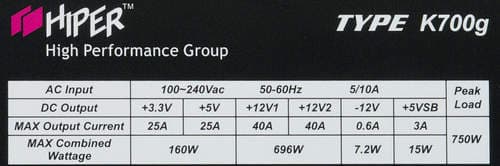

Характеристики блока питания Hiper K700g

Длина проводов и количество разъемов

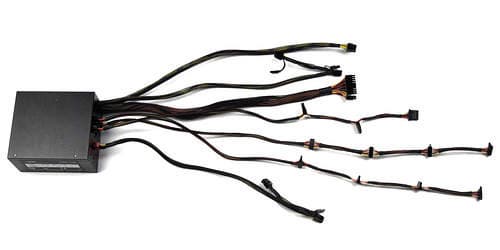

Провода и разъемы блока питания Hiper K700g

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 58 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector3
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

По поводу длины проводов до разъемов — она несколько короче типовых значений для данной ценовой категории. Например, длина проводов до разъема питания процессора несколько меньше типовых 60-65 сантиметров и составляет порядка 58 сантиметров. Впрочем, такой длины все равно будет достаточно для почти любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для всех корпусов типоразмера miditower с нижним расположением блока питания, однако тут возможны нюансы с удобством прокладки проводов. А вот для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания шнур с коннектором питания процессора может оказаться недостаточно длинным.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power и распределение их хотя бы по трем жгутам, а вот к количеству разъемов питания видеокарты особых претензий нет, скорее даже их количество избыточно.

Система охлаждения

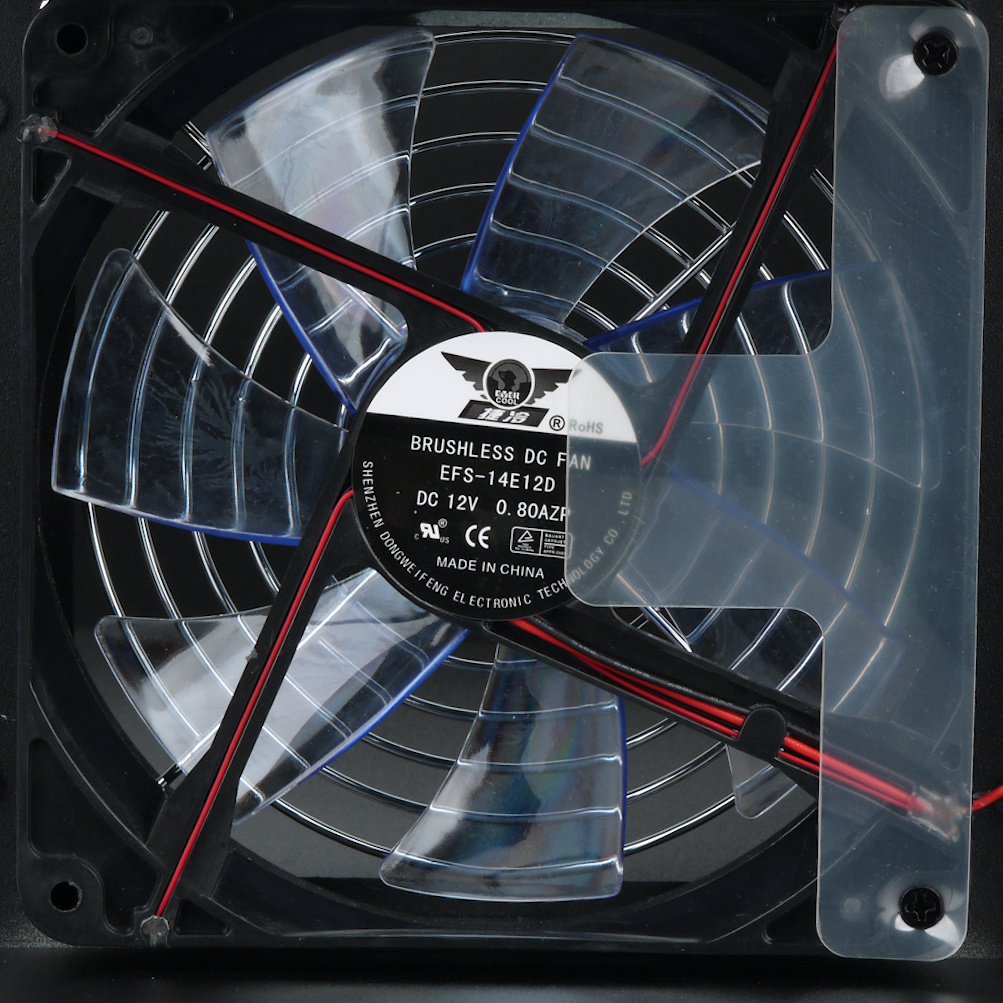

Вентилятор блока питания Hiper K700g

В блоке питания установлен вентилятор EFS-14E12D типоразмера 135 мм производства Shenzhen Dongweifeng Electronic Technology. Вентилятор имеет подсветку голубого цвета, причем ее конструкция претендует на некую оригинальность. По углам рамки вентилятора расположены четыре светодиода, которые во время работы подсвечивают торец лопасти, имеющей небольшую тонировку кромки. Этим достигается довольно красивый эффект. Жаль, что его вряд ли кто-то увидит в закрытом системном блоке. Прочие параметры вентилятора неизвестны.

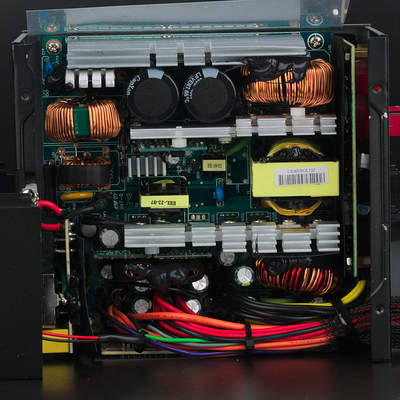

Вид платы блока питания Hiper K700g

В конструкции используется топология с размещением полупроводниковых элементов на трех радиаторах, которые имеют средние габариты и толщину основания порядка 4 мм. Преобразователи каналов +3.3VDC и +5VDC размещены на дочерней плате и дополнительных теплоотводов не имеют, что, впрочем, вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания установлены преимущественно производства Teapo и Capxon, в том числе высоковольтные. Такой набор скорее характерен для среднебюджетных решений не самых известных производителей, чем для топовых продуктов, позиционируемых в качестве премиальных решений.

Тестирование блока питания

Работа на максимальной мощности блока питания Enermax Revolution X’t 530W (ERX530AWT)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

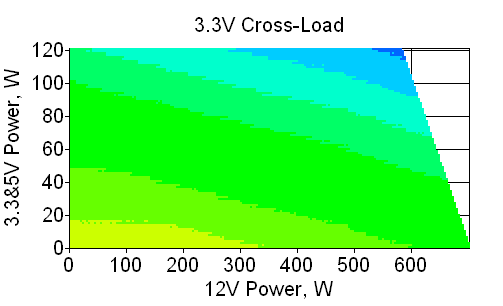

Отклонения по линии +3,3 VDC

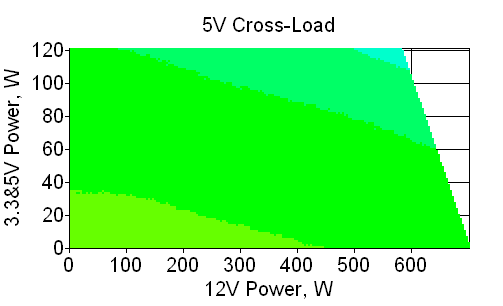

Отклонения по линии +5 VDC

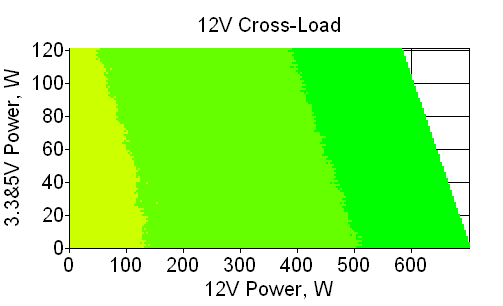

Отклонения по линии +12 VDC

Отклонения от номинала действующих значений напряжений преимущественно укладываются в три процента, что можно считать вполне достойным показателем.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

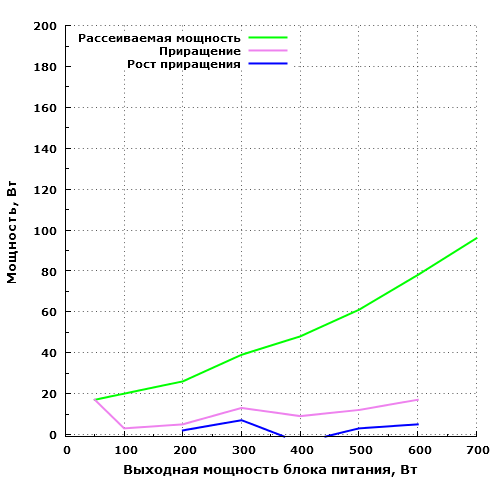

Рассеиваемая мощность Hiper K700g

Экономичность данной модели находится на хорошем уровне, но без особых рекордов среди одноклассников по сертификации 80Plus Gold. На максимальной мощности блок питания рассеивает около 96 Вт, а 60 Вт он рассеивает на мощности порядка 500 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0490,3
STB0,0980,5
Zload0,1158,6

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все относительно неплохо: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — чуть менее 9 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

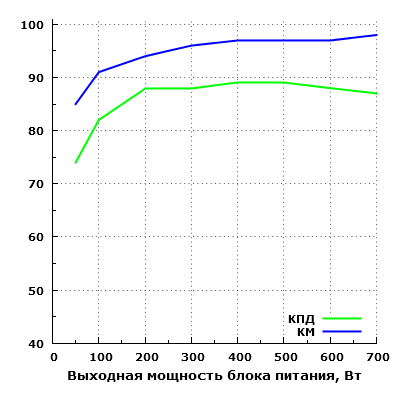

Эффективность Hiper K700g

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 89,2% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 74%.

Также мы измерили пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А20

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

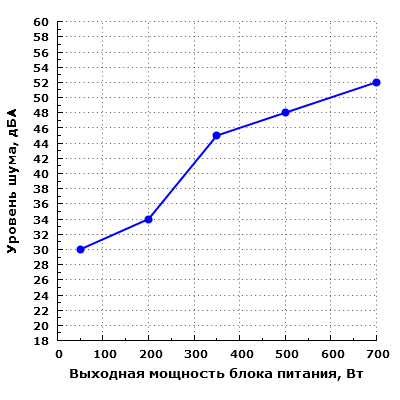

Уровень шума Hiper K700g

Шум блока питания находится на среднем уровне в диапазоне мощности нагрузки 50—200 Вт. Это значит, что уровень шума от работы БП будет сравнительно малозаметен на фоне типичного фонового шума в помещении в дневное время суток c расстояния от 1 метра и более, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума данного БП не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При дальнейшем повышении мощности нагрузки уровень шума заметно возрастает, достигая значений свыше 40 дБА в диапазоне мощности от 350 до 700 Вт. Это очень высокий уровень шума, который перекроет даже не всякая видеокарта с турбиной.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на невысоком уровне, и главным недостатком этого решения видится весьма посредственная акустическая эргономика. В принципе, некоторые претензии могут быть предъявлены и к длине проводов и набору разъемов, особенно с учетом высокой мощности данного БП. Зато электрические характеристики блока питания находятся на достойном уровне, также он имеет неплохую экономичность.

Итоги

Средняя стоимость данной модели на момент написания обзора составляла около 5000 рублей. Таким образом, Hiper K700g стоит дороже многих решений конкурентов мощностью 650-750 Вт, которые имеют не только лучший набор потребительских качеств, но и, в некоторых случаях, более высокую мощность. Так что данная модель сейчас немного переоценена.

Тем не менее, приз за оригинальную упаковку блок питания честно заслужил.
