Блок питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

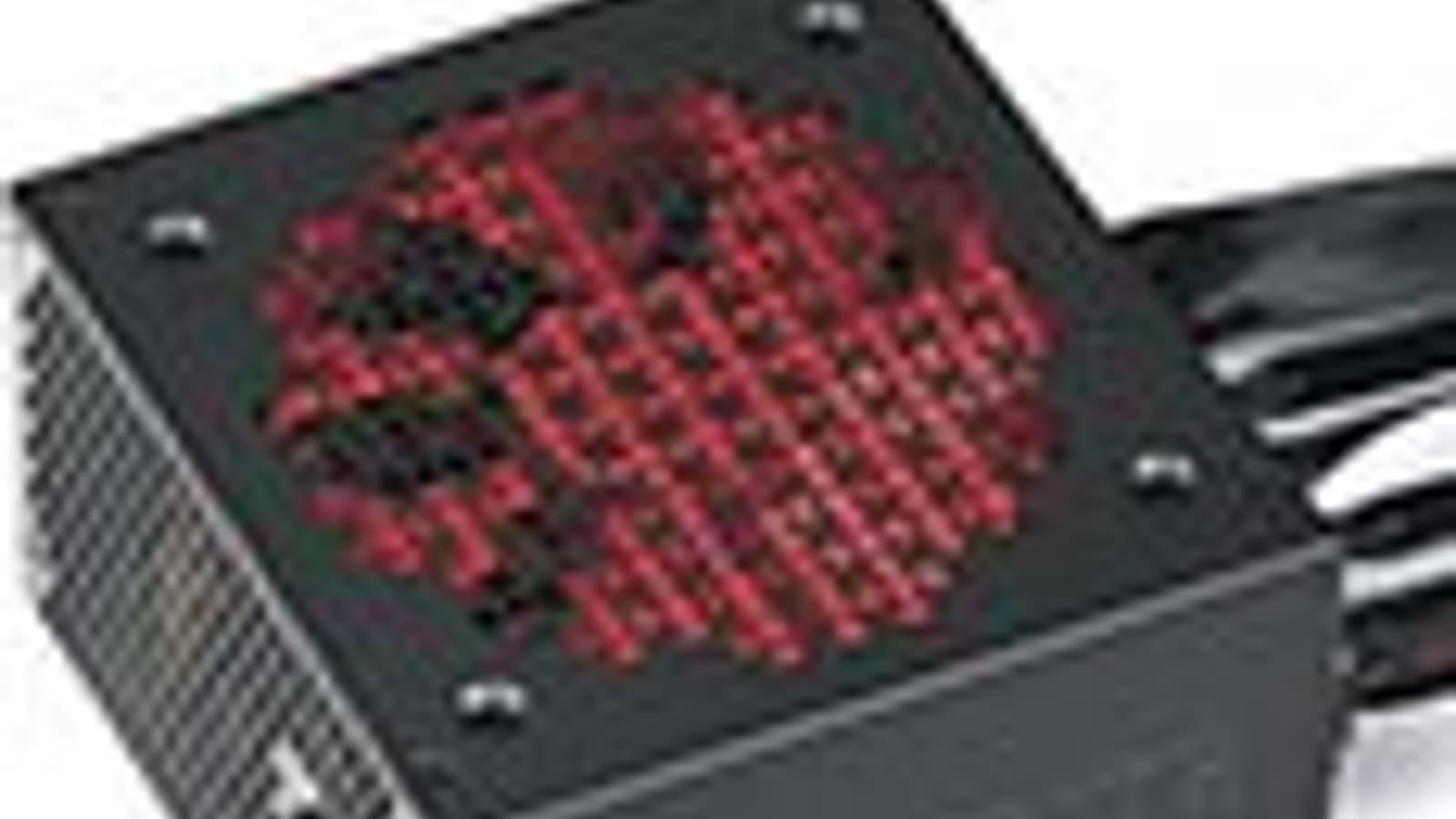

Внешний вид блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блоки питания Sumo Platinum были представлены в июне 2013 года в количестве трех моделей мощностью 450, 650, 1000 Вт. Из отличительных особенностей — красный вентилятор и наличие сертификата 80Plus Platinum.

Мы познакомимся со средней моделью в серии — мощностью 650 Вт. Внешний вид продукта представляет собой некую смесь из дешевого покрытия и яркого вентилятора. В реальности выглядит это сочетание очень бюджетно. Но, с другой стороны, кто сейчас покупает компьютерные комплектующие в магазинах, торгующих по образцам и имеющих реальные витрины. Да и внешний вид у блока питания не самое важное — посмотрим, как он будет функционировать.

Упаковка блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Блок питания нам был предоставлен в виде сэмпла для прессы и упакован был в простую белую коробку. При продаже блок питания должен быть упакован в красочную упаковку, фото которой нам любезно предоставило российское представительство компании Gigazone, входящей в холдинг Gigabyte Group.

Характеристики

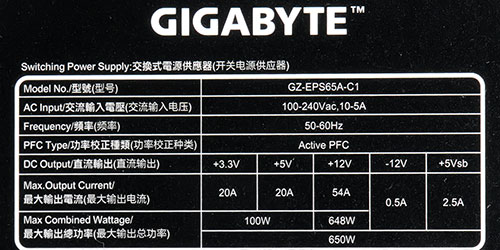

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,997, что является отличным показателем.

Характеристики блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Длина проводов и количество разъемов

Провода и разъемы блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Фиксированные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 70 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс») и 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс») и 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 55 см, плюс еще 15 см до разъема Peripheral Connector («молекс») и плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector5эргономичные
15 pin Serial ATA Connector7на 3 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их расположение на жгутах позволяет подключить любой разумный набор компонентов, не говоря уже о типовых конфигурациях. А наличие семи разъемов SATA Power позволяет подключать накопители, находящиеся в разных частях даже довольно большого корпуса.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания преобразователя процессора — около 70 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Система охлаждения

Вид платы блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров. Независимые преобразователи каналов +3.3VDC и +5VDC размещены на отдельной плате и дополнительного теплоотвода не имеют, что вполне типично для блоков питания с активным охлаждением.

Под штампованной решеткой установлен вентилятор B1202512L типоразмера 120 мм, имеющий, по данным производителя, максимальную скорость вращения 2000 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы. Произведен вентилятор компанией Globe Fan.

Вентилятор блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Конденсаторы, установленные в блоке питания, выпущены преимущественно под японской торговой маркой Nippon Chemi-Con, что не может не радовать.

Судя по внешнему виду и расположению компонентов, можно с достаточно высокой долей достоверности предположить, что производственным партнером по изготовлению данной модели является компания ATNG.

Тестирование блока питания

Работа на максимальной мощности блока питания Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае можно наблюдать большие отклонения по каналу +3.3VDC и средние — по каналу +5VDC. Параметры канала +12VDC — на хорошем уровне.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

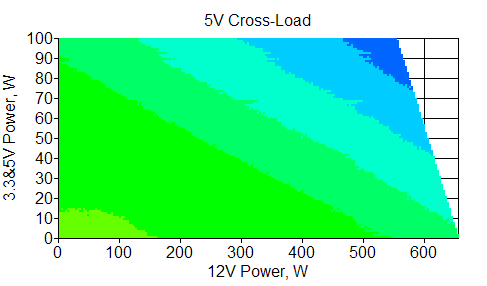

Отклонения по линии +5 VDC

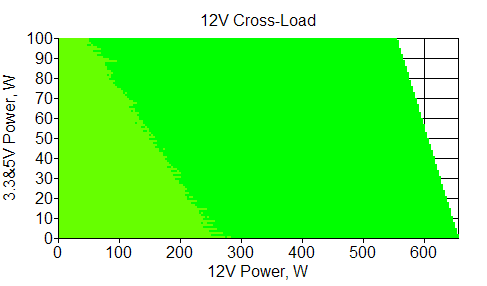

Отклонения по линии +12 VDC

При долговременной работе на максимальной мощности есть претензии к параметрам канала +3.3VDC; при этом к качеству электропитания по каналу +12VDC претензий нет никаких, да и параметры канала +5VDC совсем неплохие. Положение спасает лишь то, что в том диапазоне мощности, где отклонения превышают три процента, среднетипичной системе оказаться почти невозможно. А вот для различных экстремальных систем такое поведение может принести некоторые проблемы. Впрочем, БП при наших испытаниях работал нормально и не отключался. Будем считать, что при типичном распределении мощности по каналам параметры блока питания находятся на хорошем уровне.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Экономичность модели находится на очень хорошем уровне: на максимальной мощности БП рассеивает всего 80 Вт, а отметку в 60 Вт он преодолевает лишь на мощности 500 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0950,3
STB0,150,3
Zload0,1647,6

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 7,6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 50 до 650 ватт, максимальное зарегистрированное значение составило около 92,51% на мощности 200 Вт.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Gigabyte Sumo Platinum 650W (GZ-EPS65A-C1)

Шум блока питания при работе в диапазоне до 200 Вт включительно находится на очень низком уровне, порядка 24 дБА с расстояния 0,35 метра (что соответствует настольному размещению системного блока). Заметить источник с таким уровнем шума можно разве что ночью на небольшом (менее метра) расстоянии, и то если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна. На мощности 350 Вт шум становится более заметным, но его уровень по-прежнему можно охарактеризовать как весьма низкий. На мощности 500 Вт шум заметно повышается, и его уровень приближается к среднетипичному для жилого помещения в дневное время суток. На максимальной мощности шум превышает эргономичный уровень в 40 дБА, и его уже можно охарактеризовать как очень высокий.

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником нежелательного призвука. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен0
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Gigabyte Sumo Platinum 650W находятся на хорошем уровне, некоторых нареканий заслуживает лишь качество электропитания по каналу +3.3VDC при нетипичных нагрузках и фактическая низкая нагрузочная способность данного канала в целом, но в обычных системах проявление данного недостатка маловероятно. Зато акустическая эргономика БП находится на хорошем уровне, как и экономичность. Набор разъемов и длина проводов позволяет подключить любую разумную конфигурацию в корпусе почти любых размеров, кроме разве что самых гигантских, но такие корпуса обычно имеют удлинитель в комплекте.

Итоги

К сожалению, наличие сертификата 80Plus Platinum обычно сразу переводит блок питания в стоимостную категорию свыше 150 долларов, причем безотносительно его потребительских качеств. В данном случае блок питания выглядит очень достойно, однако ничего революционного он не предлагает, поэтому будет вынужден конкурировать с продуктами, имеющими более скромный уровень сертификата, но предлагающими при этом не худший набор потребительских качеств. Так что, как обычно, все упирается в розничную стоимость, от которой и будет зависеть конкурентоспособность данного предложения.
