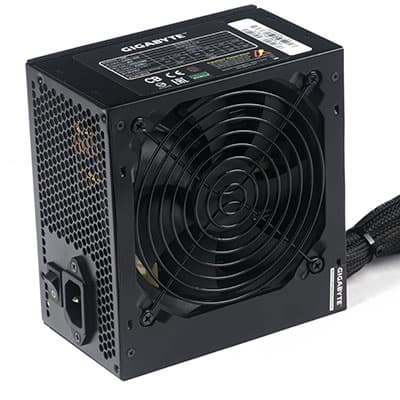

Внешний вид блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Gigabyte является активным игроком рынка компьютерных комплектующих, особенно системных плат и видеокарт, но также в ассортименте компании присутствуют блоки питания и корпуса. И если последние мы уже неоднократно рассматривали, то с источником питания под данной торговой маркой мы сталкиваемся впервые. На самом деле, у компании Gigabyte достаточно обширная линейка блоков питания, но на территории России доступны далеко не все представленные в ней модели.

Мы познакомимся с блоком питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1), который относится к одноименной серии GreenMax Plus, включающей в себя помимо вышеуказанной модели также источники мощностью 450 и 650 Вт.

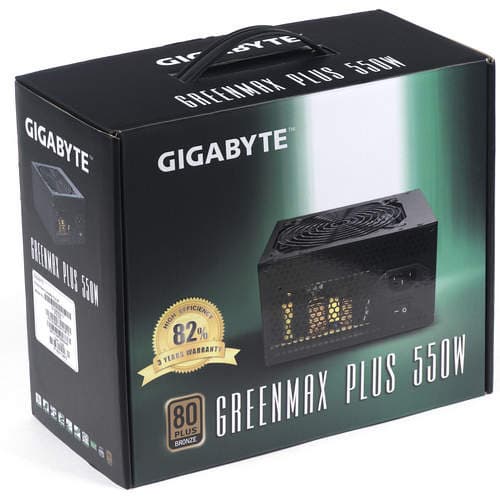

Упаковка блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Поставляется блок питания в компактной картонной коробке с ручкой для переноски. Дизайн коробки довольно интересный, хотя его сложно назвать сильно оригинальным. Внешний вид блока питания еще более типичный: черное полуглянцевое покрытие (на котором довольно хорошо сохраняются отпечатки пальцев), черная штампованная решетка, вентилятор типоразмера 120 мм. Но внешний вид у блока питания — это не главное, особенно у бюджетного. Посмотрим, насколько хорошо он функционирует и стоит ли задумываться о его приобретении.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 504 Вт (42 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,916, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

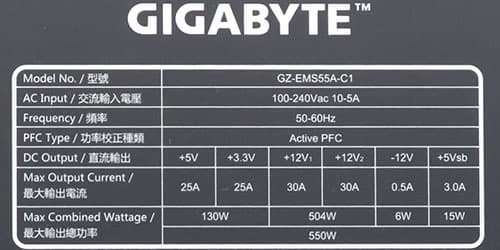

Характеристики блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Длина проводов и количество разъемов

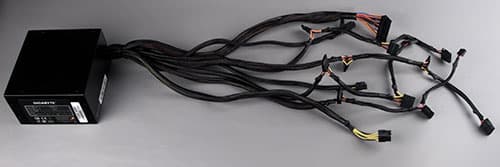

Провода и разъемы блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Фиксированные
до основного разъема АТХ — 57 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 48 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 48 см
до первого разъема SATA Power Connector — 45 см, плюс еще 15 см до разъема Peripheral Connector («молекс») и еще плюс 15 см до разъема питания FDD
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector4
15 pin Serial ATA Connector7на 4 жгутах
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах позволяет подключить любой разумный набор компонентов, не говоря уже о типовых конфигурациях. А наличие семи разъемов SATA Power можно считать своеобразным рекордом для бюджетных решений подобной мощности.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства корпусов типоразмера miditower с нижним расположением блока питания высотой до 45 сантиметров, но для более габаритных решений с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

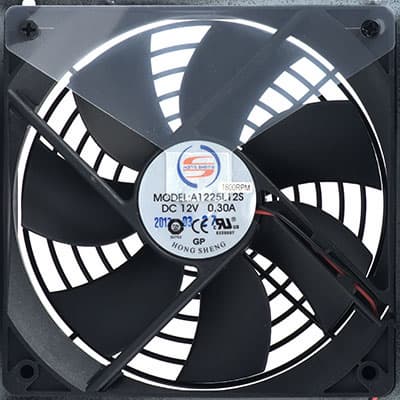

Вентилятор блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

В блоке питания установлен вентилятор Hong Sheng A1225L12S типоразмера 120 мм, имеющий, по данным производителя, максимальную скорость вращения 1800 оборотов в минуту. Вентилятор основан на подшипнике скольжения.

Стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

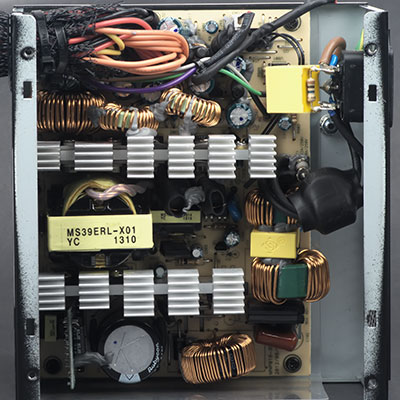

Вид платы блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания около 4 мм.

В блоке питания используется топология с индивидуальными стабилизаторами каналов +5VDC и +12VDC, а также +3.3VDC на основе магнитных усилителей. Подобная конструкция широко известна, обеспечивает невысокие отклонения даже при сильно несимметричной нагрузке, но встречается не слишком часто, так как несколько дороже в реализации, чем групповая стабилизация.

Конденсаторы в блоке питания установлены преимущественно тайваньской компании Samxon, в высоковольтной части установлен конденсатор производства японской компании Rubycon.

Тестирование блока питания

Работа на максимальной мощности блока питания Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

У протестированного экземпляра имеется особенность функционирования при несимметричной нагрузке, проявляющаяся в отключении БП при одновременной средней нагрузке на каналы +3.3VDC&+5VDC и малой нагрузке на канал +12VDC. Так что для самосборных сетевых накопителей данная модель не подойдет однозначно. В остальных случаях какие-либо проблемы при работе в типовых конфигурациях маловероятны, так как подобное распределение потребляемой мощности почти не встречается.

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов — измеренным значениям напряжений удалось уложиться в три процента отклонений, что является хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)
Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0510,3
STB0,0850,6
Zload0,0956

На мощности 50 Вт БП рассеивает около 18 Вт, а на максимальной — уже около 106 Вт. 60 Вт он рассеивает на мощности около 350 Вт. Согласно полученным данным, с точки зрения экономичности данная модель имеет оптимальный диапазон, ограниченный сверху значением в 400 Вт. Экономичность не является сильной стороной данной модели.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Согласно нашим измерениям, КПД данного БП достигает значения свыше 84% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 85,5% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 74%, на мощности 36 Вт — около 68%. Это средний показатель для современных блоков питания подобной мощности и равнозначной стоимости, каких-либо рекордов от подобных решений ждать не стоит.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Gigabyte GreenMax Plus 550W (GZ-EMS55A-C1)

Шум блока питания находится на уровне ниже среднего при работе на мощности 50 Вт, что обычно соответствует режиму минимальной нагрузки. Это значит, что уровень шума от работы БП будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

На мощности в 200 Вт уровень шума БП уже выше среднего.

При нагрузке в 350 Вт шум блока питания достигает эргономичной границы в 40 дБА и даже превышает ее при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Шум подобного уровня можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно в домашних условиях уже некомфортно.

При дальнейшем повышении мощности нагрузки уровень шума также увеличивается и на максимальной мощности составляет порядка 46 дБА с расстояния 0,35 м. Это весьма высокое значение, при котором комфортно работать за компьютером получится только при наличии сильного звукового фона (точнее, комфортно не позволит работать именно окружающий фон, но БП не будет вносить в него решающий вклад).

Стоит признать акустическую эргономику данной модели далеко не самой удачной.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательного звука. Данная проверка осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Набор потребительских качеств у данной модели противоречивый. С одной стороны — хорошие электрические характеристики, большое количество разъемов и даже частично японские конденсаторы (правда, совсем не там, где они действительно востребованы). А с другой — слабая акустическая эргономика, относительно короткие провода, а также невысокая экономичность.

Наиболее выигрышный вариант использования для данного БП представляется в достаточно мощной системе с одной видеокартой и большим количеством жестких дисков при нечастой эксплуатации в режимах с высокой нагрузкой.

Итоги

На момент написания обзора стоимость данной модели составляла от 2000 до 2300 рублей, что вполне адекватно уровню технических характеристик этого БП. Основным недостатком модели является не самая удачная акустическая эргономика, к электрическим характеристикам особых претензий нет.
