Безвентиляторные блоки питания

Часть вторая. FSP 300-60GNF


Блоки питания производства FSP Group достаточно известны в нашей стране. Не секрет, что в прошлом БП этого производителя широко использовала фирма INWIN при комплектации своих корпусов. FSP Group достаточно крупный OEM производитель блоков питания, например, корпуса производства Aopen комплектуются именно ими. В России продукция FSP Group приобрела популярность благодаря относительно низкой стоимости, в связи с тем, что большинство продукции данной фирмы продается у нас в OEM варианте, и, учитывая тот факт, что большая часть моделей имеет хорошее соотношение цены и качества товара. Под качеством здесь понимается, как непосредственно качество изготовления и сборки, так и электрические параметры БП. Сегодняшний наш испытуемый блок питания FSP 300-60GNF, также именуемый, как FSP Zen, имеет две отличительные черты: во-первых, он безвентиляторный, а во-вторых — поставляется в Retail упаковке. Рассмотрим его подробнее...

Общее описание блока питания

Блок питания поставляется в коробке из плотного картона с прозрачной пластиковой вставкой.


вид сзади упаковки

Комплект поставки и сам блок питания уложены в специальную конструкцию из картона, призванную защитить содержимое от механических повреждений. В оформлении коробки преобладают оттенки синего и серебристого цветов.

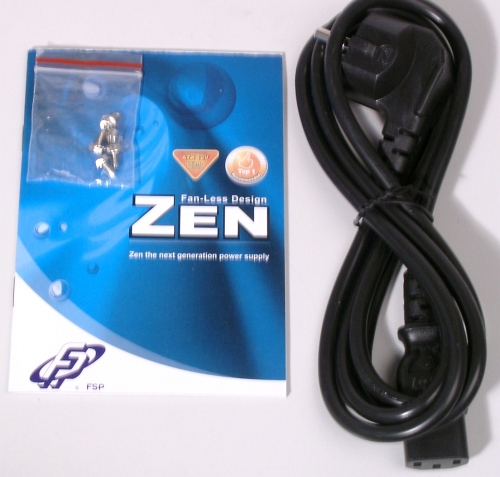

Комплект поставки включает в себя:

  • инструкцию по установке и эксплуатации в виде брошюры на пяти языках, в число которых русский, увы, не входит
  • шнур сетевого питания
  • комплект крепежа (5 винтов в полиэтиленовом пакете)

Никаких "бесплатных" дополнений типа корпусных вентиляторов и непонятно что показывающих индикаторов в комплекте поставки нет.

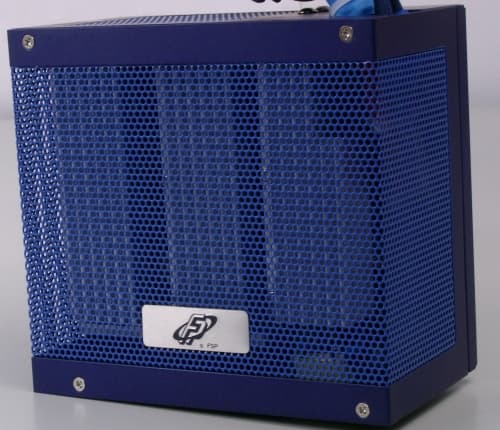

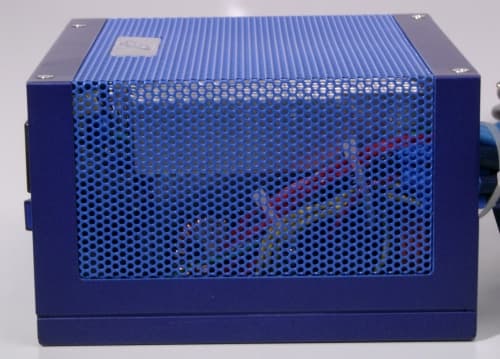

Корпус блока питания выполнен из стали толщиной, примерно, 1 мм. При окраске использованы два цвета: голубой (им окрашены решетки) и сине-фиолетовый. Все стенки БП, за исключением нижней, относительно основной печатной платы, выполнены сетчатыми.

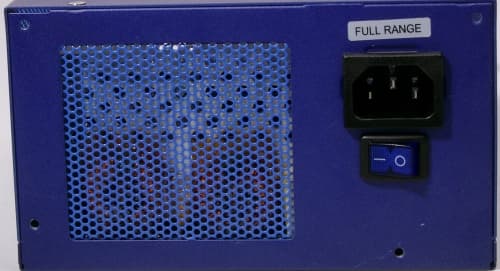

На лицевой панели расположены:

  • выключатель сетевого питания
  • стандартный разъем для шнура питания
  • вентиляционное отверстие 70 на 65 мм
Выключатель сетевого питания имеет встроенную подсветку и выполнен из пластика синего цвета с внутренним рельефом, обеспечивающим достаточно равномерное рассеивание света от встроенного диода. Индикация хорошо видна при любом внешнем уровне освещения, в ночное время суток по глазам не бьет.

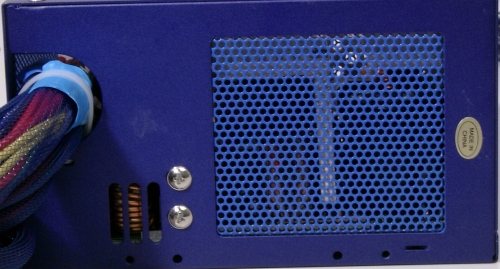

На задней панели расположены:

  • вентиляционное отверстие 70 на 65 мм
  • отверстие с завальцованными краями для вывода проводов питания компонентов компьютера
  • три небольших вентиляционных отверстия
К сожалению, производителем не предусмотрена установка пластиковой прокладки, предохраняющей провода питания компонентов компьютера от истирания о корпус БП, в соответствующее отверстие. На каждом жгуте проводов в месте контакта с корпусом установлен термоусадочный уплотнитель, который, по-видимому, недостаточно прочен, и на предоставленном экземпляре уже наполовину стерся.

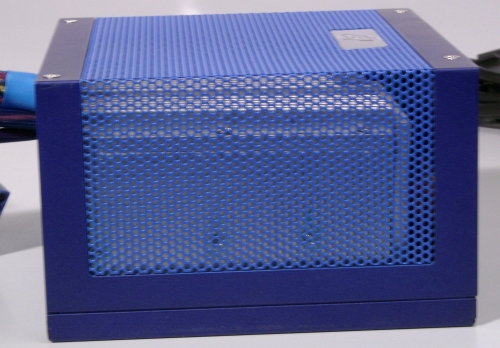

Табличка с параметрами БП расположена на нижней панели. На боковых панелях никаких элементов нет, верхняя крышка выполнена полностью сетчатой за исключением краев.

Для данной модели БП производителем заявлены следующие параметры:

Напряжение 3,3 В 5 В 12 В
Максимальный ток 20 А 20 А 22 (8+14) А
Максимальная мощность 120 Вт 264 Вт
280Вт

Информация приведена в полном объеме, Фактическая максимальная выходная мощность по силовым каналам составляет 280Вт, мощность по каналу +5VSB (Stand by) составляет 10 Вт. Модель позиционируется, как 300 Вт блок питания.

В целом разница, между суммарной выходной мощности по силовым каналам и числом в маркировке — 20, что составляет менее 10 процентов от суммарной выходной мощности по силовым каналам, не так критична, учитывая, что на рынке присутствует немало моделей имеющих в маркировке сходное отклонение, но в 20 или 30 процентов. Тем не менее, хотелось, чтобы модель и маркировка блоков отражали их максимальную выходную мощность по силовым каналам, предназначенным для питания компонентов компьютера в процессе работы.

Что касается соответствия рассматриваемого БП конкретной версии стандарта ATX12V, то тут ситуация следующая...

Напряжение +3,3VDC +5VDC +12VDC(V1+V2)
300W ATX12V ver. 2.2 18А 12А 21A(8A+13A)
FSP 300-60GNF 20А 20А 22A(8А+14А)
400W ATX12V ver. 2.2 20А 14А 27A(14A+13A)

Как можно заметить, FSP 300-60GNF полностью соответствует стандарту ATX12V версии 2.2 для 300Вт блоков питания и даже немного превышает указанные в данном документе параметры, что можно отметить только с положительной стороны. В целом возможностей блока должно быть достаточно для питания большинства современных систем, в том числе игровых.

Блок питания оснащен следующими разъемами и коннекторами:

  • 24 разборный (20+4) пиновый разъем АТХ. Длина проводов до разъема 38 см, обе "косички" идут в общем пластиковом экране, который с обеих сторон оканчивается термоусадочными уплотнителями.
  • 4 пиновый разъем ATX12V длина проводов до разъема 41 см
  • 2 разъема для питания SATA устройств, длина проводов до первого разъема составляет 40см, до второго — 14 см.
  • 2 разъема типа Molex, длина проводов до первого разъема 40 см, до второго — 14 см.
  • 2 разъема типа Molex, длина проводов до первого разъема 40 см, до второго — 14 см.
  • 2 разъема типа Molex и один разъем питания FDD, длина проводов до первого разъема Molex 40 см, до второго — 14 см и еще плюс 14см до разъема FDD.

Итого, для питания устройств внутри системного блока предусмотрены:

  • 6 разъемов Molex
  • 2 разъема питания для SATA устройств
  • 1 разъема питания FDD

На всех перечисленных ответвлениях установлены пластиковые экраны с термоусадочными уплотнителями на обоих концах и с пластиковой стяжкой, дополнительно фиксирующей экран под уплотнителем также с обеих сторон. Причем количество экранов на ответвлении соответствует количеству разъемов на нем. Например, на ответвлении с SATA разъемами питания установлены 2 пластиковых экрана: между корпусом БП и первым разъемом и между первым и вторым разъемами.

Разъемы Molex использованы эргономичной конструкции (саморазжимные), их цвет сине-фиолетовый в тон корпуса БП.

На всех проводах непосредственно около корпуса БП установлена общая пластиковая стяжка.

Провода для подключения внешних устройств и разъемов АТХ используются сечением 18 AWG, что вполне достаточно для данной мощности.







Блок питания оснащен активным PFC, все его элементы, включая специализированную микросхему типа MC 6800I , распаяны на основной печатной плате.

В высоковольтной части использован один конденсатор емкостью 220 мкФ производства Capxon, рассчитанный на температуру до 105 градусов и максимальное напряжение 450 В.

Радиаторов в блоке питания установлено 4 штуки:

    1. радиатор входной высоковольтной диодной сборки

    2. радиатор элементов APFC (транзисторов)

    3. радиатор ключевых транзисторов

    4. радиатор выходных диодных сборок

Первый радиатор представляет собой перфорированную алюминиевую пластину размером 8 на 5 см и толщиной 5 мм, диаметр отверстий, примерно, 10 мм.

Радиаторы элементов APFC и ключевых транзисторов одинаковы и представляют собой сборную конструкцию из двух частей, соединенных с помощью трех винтов. Основание радиатора представляет собой сплошную алюминиевую пластину размером 108 на 45мм и толщиной 5 мм. Верхняя часть выполнена в виде пластины с ребрами и имеет размер 108 на 35 мм, толщину основания 6 мм, а полный размер в поперечном сечении составляет 15 мм.

Радиатор диодных сборок также выполнен составным из двух частей. С одной стороны его торец упирается в стенку корпуса БП, то есть данный радиатор, фактически имеет внешний теплоотвод, причем место контакта радиатора и стенки смазано термопастой.

Нижняя часть радиатора диодных сборок представляет собой сплошную алюминиевую пластину размером 109 на 45 мм и толщиной 5 мм. Верхняя же часть имеет достаточно сложную конфигурацию, а примерные ее размеры таковы… Те же 109 на 35 мм, но толщина основания уже 10 мм, а общий размер в поперечном сечении 25 мм.

Места контакта частей во всех составных радиаторах промазаны термопастой, причем в радиаторе диодных сборок нижняя пластина примыкает ко второй части радиатора не только верхней гранью, но и частью боковой поверхности.

В качестве основного контроллера использована микросхема типа DM 311. Также на лицевой стороне основной печатной платы распаяна микросхема типа RS 223, отвечающая за преобразование напряжения 3,3В.

В выходных низковольтных цепях установлены 2 конденсатора емкостью 3300мкФ и несколько — емкостью 1000мкФ. Все конденсаторы рассчитаны на максимальную температуру 105 градусов и произведены Capxon.

Мест под не распаянные элементы на плате не обнаружено.

В целом внутреннее пространство блока достаточно хорошо организовано, всем сильно греющимся, а также критичным к повышению окружающей температуры компонентам обеспечен достаточный воздухообмен, особенно это касается конденсаторов, размещенных вблизи вентиляционных отверстий.

Тестирование блока питания

После описания блока питания FSP 300-60GNF переходим к его тестированию.

3,3 В 5 В 12 В Мощность
10 А 10 А 11 А 215 Вт

Проверка пульсаций проводилась на 75% от заявленной максимальной выходной мощности в соответствии с распределением токов нагрузки, рекомендованным производителем. Также были измерены пульсации при максимальной нагрузке на канал 12В.

3,3 В 5 В 12 В Мощность
2 А 2 А 22 А 281 Вт

В ходе тестирования максимальные значения пульсаций в первом случае составили 10мВ по каналу 5В и 88мВ по каналу 12В. Во втором случае — 8мВ и 83мВ соответственно. Значения пульсаций находятся в допустимых пределах. Для канала 5В максимальное значение пульсаций не должно превышать 50мВ, а для канала 12В — 120мВ.

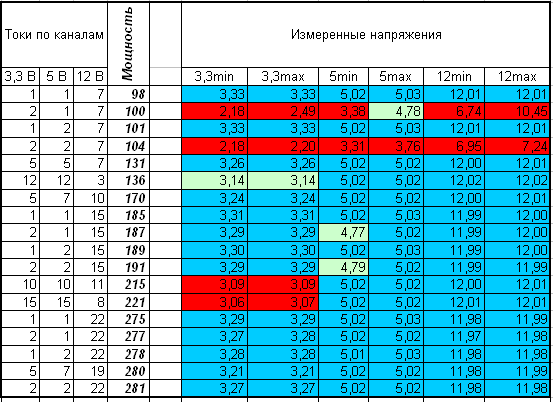

Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В. Однако в этот раз методика была немного изменена. По причине совпадения нагрузочных параметров в нескольких экспериментах было принято решение расширить количество комбинаций токов за счет добавления двух точек из графика типового 300Вт БП, а также — нескольких произвольных комбинаций. Как обычно, напряжения измерялись мультиметрами Fluke 111 класса True RMS.



В ходе тестирования блок питания продемонстрировал в целом высокую стабильность напряжений, отклонение от номинала которых, в большинстве случаев, не превышало трех процентов. Однако при определенном сочетании нагрузки по каналам параметры выходных напряжений выходят из допустимой пятипроцентной зоны отклонений. Правда, необходимо отметить, что такое сочетание в реальной жизни достигнуть будет сложно, но, тем не менее, определенные недостатки в работе тестируемого экземпляра есть.

По окончании данного этапа тестирования температуры конструктивных элементов блока составили...

Наименование объекта Температура, градусов
Радиатор диодных сборок 65
Радиатор ключевых транзисторов 52
Радиатор элементов PFC 50
Внешняя стенка 31
Внутренняя стенка 62

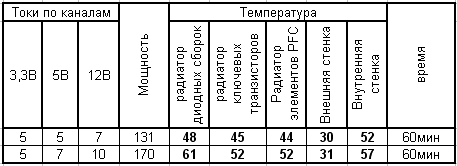

Для оценки температурного режима блока питания были проведены дополнительные измерения с фиксацией температур его конструктивных элементов. Тестирование проводилось с закрытой верхней крышкой корпуса БП.

Стоит напомнить, что внутренняя стенка корпуса БП имеет непосредственный контакт с радиатором диодных сборок, именно этим и обусловлена ее высокая температура.

Для следующего этапа тестирования был использован компьютер следующей конфигурации:

При установке блока питания в системный блок каких-либо неудобств и проблем не возникло. Корпус блока питания имеет стандартные размеры и вполне нормативный вес, также можно отметить эргономичную конструкцию разъемов для подключения периферийных устройств (типа Molex).

Приложение 12V min 12V max
CPU RightMark 12,00 12,01
FarCry 11,99 12,00

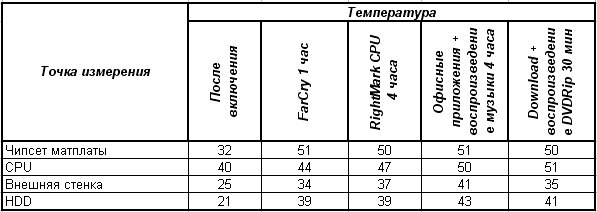

В этот раз список тестов было принято расширить, и помимо CPU RightMark в режиме Demo mode и FarCry были использованы наборы программ, эмулирующие использование компьютера в домашних условиях. В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно. В целом блок питания проработал два дня без замечаний.

Небольшое замечание об условиях тестирования. В корпусе установлены 3 вентилятора типоразмера 80мм со скоростью вращения 2000–2300 об/мин. Два на передней панели, один из которых непосредственно в корзине HDD, оба вентилятора подключены к разъему на матплате. Регулирование их частоты вращения осуществляется в зависимости от температуры чипсета и обычно составляет в районе 1000 об/мин. Корпусной вентилятор на задней панели и вентилятор процессорного кулера также подключены к разъему на матплате. Регулировка их частоты вращения осуществляется в зависимости от температуры процессора, и если она не превышает 52 градуса, то оба вентилятора стоят. Соответственно чем сильнее нагревается процессор, тем сильнее вращается вентилятор на задней панели.

В плане уровня шума блок питания, честно скажем, порадовал. Нет, конечно, если поднести ухо к вентиляционным отверстиям, то можно различить писк дросселей, но уже на расстоянии 20 см их не слышно. При работе с данным БП в системном блоке сложилось впечатление, что слышно все что угодно, но только не блок питания.

Выводы

Выводы в основном положительные. Малые отклонения от номинала значений выходных напряжений, хорошая организация внутреннего пространства, высокое качество изготовления и продуманная конструкция в целом, а также полное соответствие ATX 12V ver. 2.2. — это явные плюсы. К минусам можно отнести странное поведение БП при определенном сочетании нагрузок, да и, пожалуй, не особо длинные провода. Также в следующих ревизиях хотелось бы видеть 6 пиновый разъем питания для PCI Express видеокарт.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)



Блок питания FSP 300-60GNF предоставлен российским представительством FSP Group
Мультиметры Fluke предоставлены компанией ICS
