Блок питания FSP Aurum Gold 600 (AU-600)

1383
1383

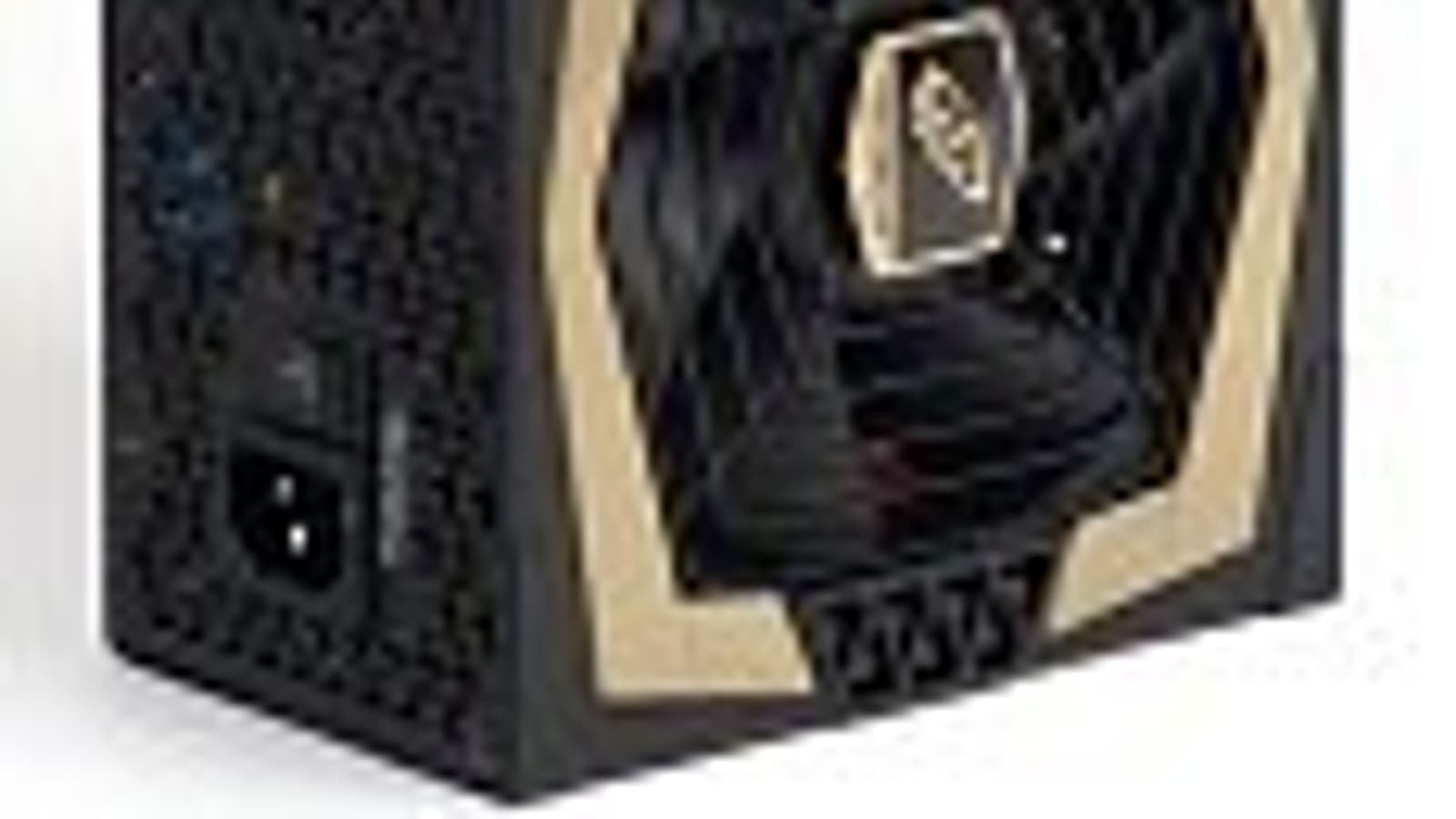

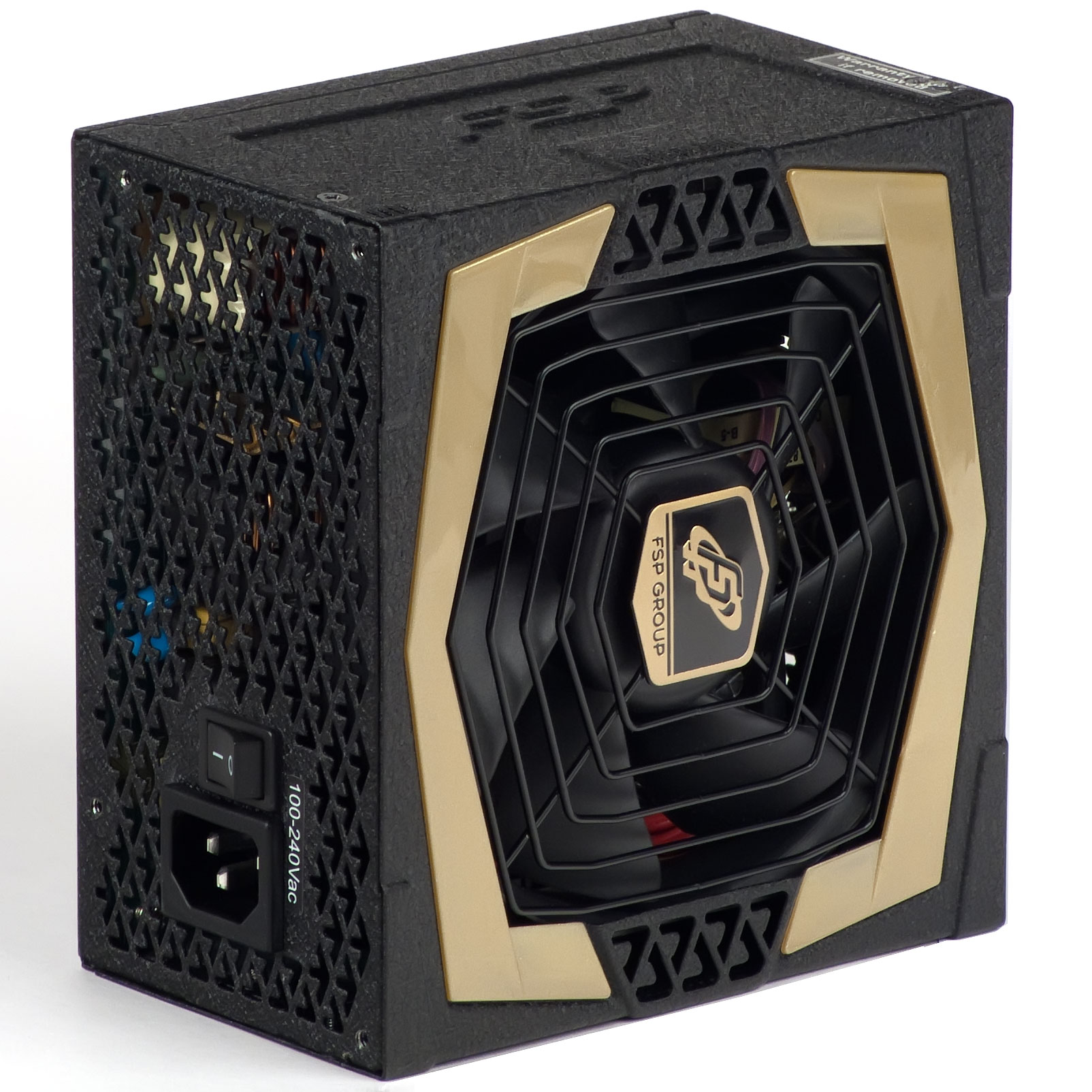

Внешний вид блока питания FSP Aurum Gold 600 (AU-600)

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

За прошедшее время компания FSP зарекомендовала себя в качестве производителя вполне достойных недорогих блоков питания как в OEM-, так и в розничном сегменте, причем ни для кого не секрет, что зачастую розничные покупатели предпочитают версии продуктов FSP в bulk-упаковке, предназначенные для OEM-рынка. То есть отношение к продуктам компании — как к надежной рабочей лошадке без лишних изысков.

1169
1169

Можно вспомнить, что FSP была одной из первых компаний, имеющих собственные производственные мощности (так называемых OEM-производителей), которая представила на российском рынке специальную серию блоков питания для розничных покупателей. Было это порядка шести лет назад, серия называлась Blue Storm, а отличались модели для розничного рынка от OEM-решений цветом корпуса, количеством SATA-разъемов, выключателем с подсветкой и декоративной нейлоновой оплеткой проводов — не густо, но на тот момент это было отличное предложение в среднебюджетном сегменте.

Одним словом, опыт у компании на розничном рынке довольно богатый, и тем интереснее посмотреть на новую серию блоков питания для розничного рынка под довольно многообещающим названием FSP Aurum.

На момент написания обзора серия Aurum включала в себя семь моделей мощностью от 400 до 750 ватт. Причем три модели в серии имеют модульное подключение проводов, а четыре — фиксировано присоединенные провода. Мы как раз и рассмотрим представителя последней группы, мощностью 600 ватт.

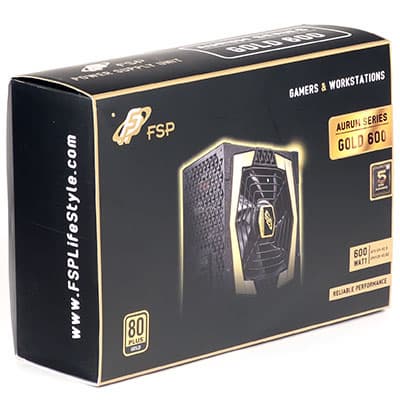

Упаковка блока питания FSP Aurum Gold 600 (AU-600)

Поставляется блок питания в картонной коробке, дизайн которой вполне соответствует названию серии. Внешний вид БП скорей напоминает об осенних мотивах, чем о благородном металле, каким является золото. Дело в том, что в реальности цвет пластиковых накладок ближе к охре, чем к золотистому или желтому. В общем, попытка обыграть «золотые» мотивы в дизайне не слишком удачна. Металлические части корпуса имеют фактурное покрытие, полученное, видимо, методом покраски порошковой краской. На ошупь покрытие вполне приятно, следов от рук практически не остается.

Характеристики

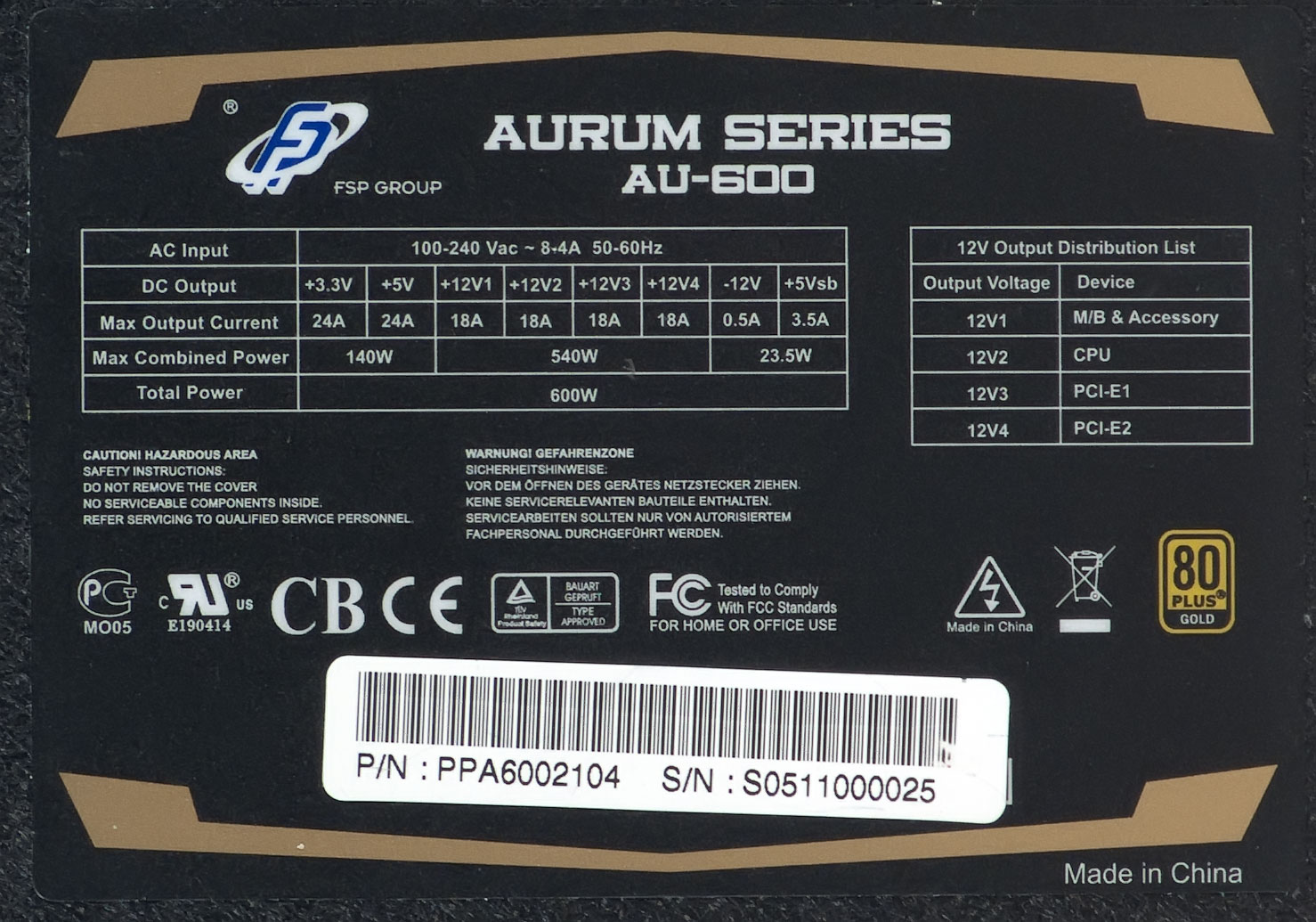

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 540 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9, что является вполне удовлетворительным показателем для современных решений подобной мощности — правда, модели лидеров рынка обычно имеют данный коэффициент на уровне 0,96—0,99.

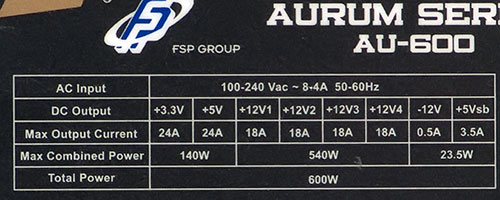

Характеристики блока питания FSP Aurum Gold 600 (AU-600)

Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
FSP Aurum Gold 6002424181818181405406000,9
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 57 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 59 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго такого же разъема, еще 15 см до первого разъема Peripheral Connector (молекс) и еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго такого же разъема, еще 15 см до первого разъема Peripheral Connector (молекс) и еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема питания FDD

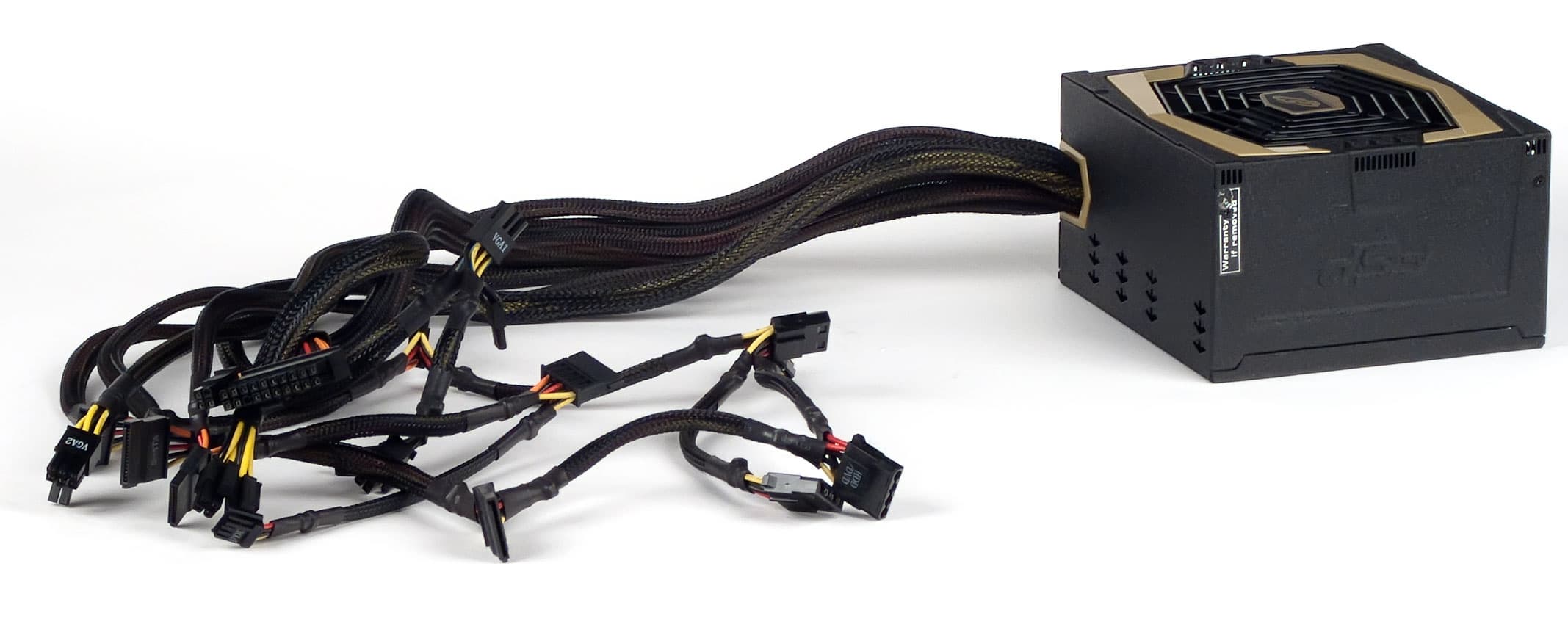

Провода и разъемы блока питания FSP Aurum Gold 600 (AU-600)
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector3разборные
4 pin Peripheral Connector4
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector11

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Правда, совмещение разъемов SATA Power и Peripheral Connector является довольно спорным решением, но с учетом низкой востребованности разъемов последнего типа в современном системном блоке большого значения придавать этому факту не стоит. С другой стороны, стоит положительно отметить наличие двух жгутов с разъемами для питания видеокарт.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 57 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства компактных корпусов с нижним расположением блока питания, однако в более габаритных корпусах данного типа длина проводов до разъема питания процессора может оказаться недостаточной.

Основные особенности

Производителем заявлены несколько ключевых особенностей новой серии, на отдельных из которых стоит остановиться поподробнее.

MIA IC — это набор основных микросхем (чипсет), обеспечивающий выполнение всех основных функций и управление блоком питания в целом. Собственно, подобный набор микросхем есть в любом современном блоке питания. Особенность FSP Aurum заключается в том, что он использует набор микросхем разработки само́й компании FSP, тогда как обычно используются микросхемы сторонних разработчиков. По всей видимости, такой шаг в FSP посчитали целесообразным как с технической, так и с экономической точки зрения. С точки зрения конечного пользователя, нет особой разницы в том, какой именно набор микросхем используется и кто является его разработчиком. С другой стороны, разработка специализированного набора микросхем для современного блока питания демонстрирует высокий научно-технический уровень компании и характеризует ее разработчиков как специалистов высокого класса.

Arrow Flow — технология оптимизации исходящих воздушных потоков. Оптимизация тут заключается в придании отверстиям во внешней стенке БП специфической V-образной формы. Применение данного технического решения сложно оценить однозначно, так как преимущественно подобные оптимизации используются в устройствах, системы охлаждения которых работают в конвекционном режиме, где и приходится прибегать к различным хитростям для обеспечения достаточного воздухообмена. В данном же случае блок питания имеет активную систему охлаждения с достаточно высокооборотистым вентилятором, поэтому при увеличении площади конструкционных элементов решетки будет увеличиваться и аэродинамическое сопротивление потоку воздуха, и как следствие — возрастет шум.

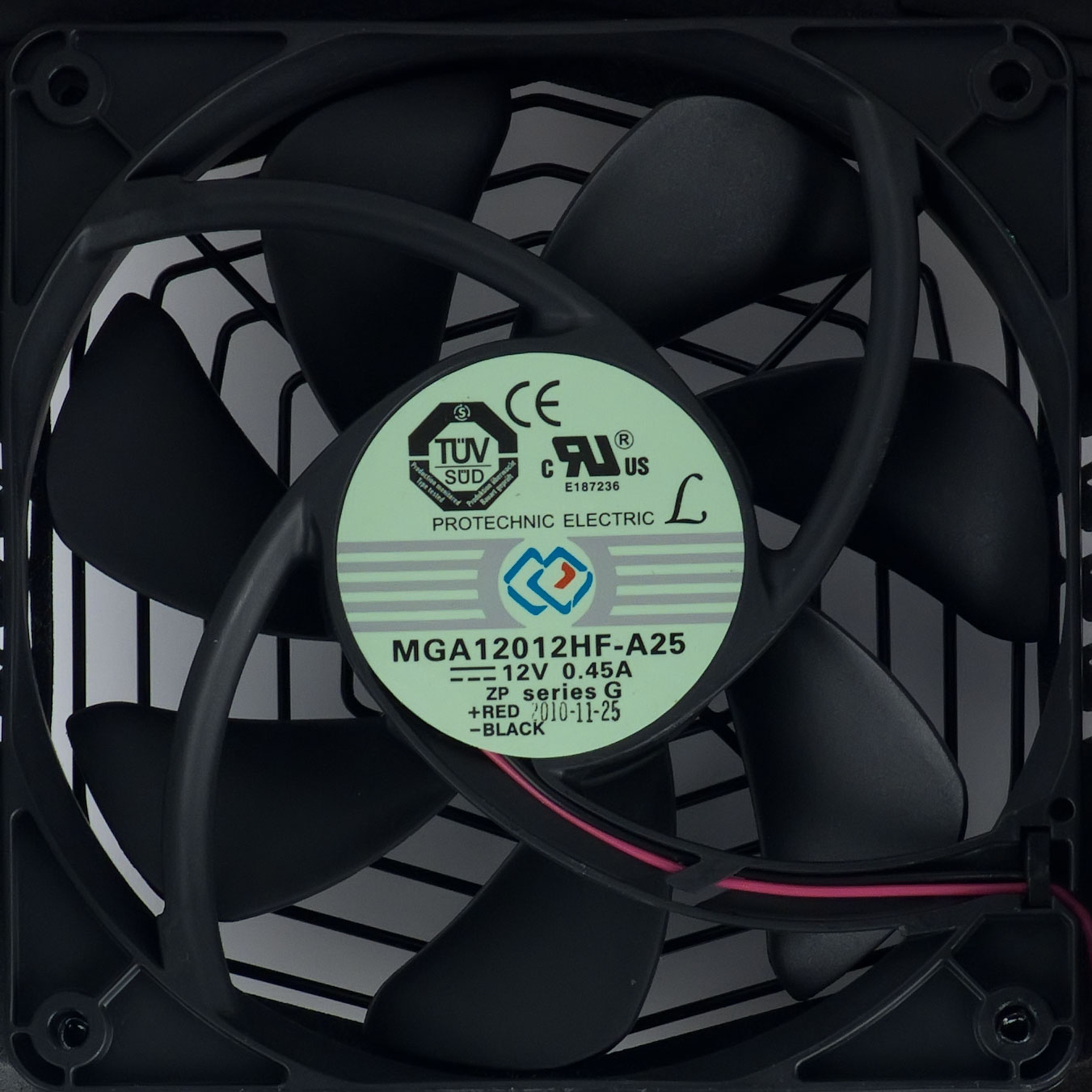

Вентилятор блока питания FSP Aurum Gold 600 (AU-600)

Quiet and durable cooling — тихое и надежное охлаждение с использованием вентилятора на гидродинамическом подшипнике. Тут стоит уточнить, что гидродинамический подшипник является разновидностью жидкостных подшипников скольжения и лишен ряда недостатков, присущих дешевым подшипникам граничного типа, применяемых в вентиляторах, которые обычно устанавливают в блоки питания. В частности, срок эксплуатации гидродинамических подшипников существенно больше, и составляет порядка 5-6 лет, по заявлению производителя. Кроме того, у данного типа подшипников уровень шума при работе находится на очень низком уровне, но это вовсе не означает автоматически, что у вентилятора на основе подшипника данного типа также будет низкий уровень шума, и что блок питания с подобным вентилятором будет тихим. Тут уже все зависит от конструкции конечного продукта в целом, поэтому однозначно ставить знак равенства между фактом наличия гидродинамического подшипника в вентиляторе и высоким уровнем акустической эргономики блока питания не стоит.

105 °C Japanese-made Capacitor — применение высокотемпературного (105 градусов) конденсатора японского производства. Примечательно, что конденсатор японского производства действительно в блоке питания установлен… в количестве одной штуки, как и обещали. Используется он во входном выпрямителе, емкость конденсатора составляет 330 мкФ (420 В) с максимальной допустимой рабочей температурой 105 градусов. Произведен конденсатор японской компанией Matsushita. В выходном же каскаде установлены конденсаторы, произведенные тайваньской компанией Capxon.

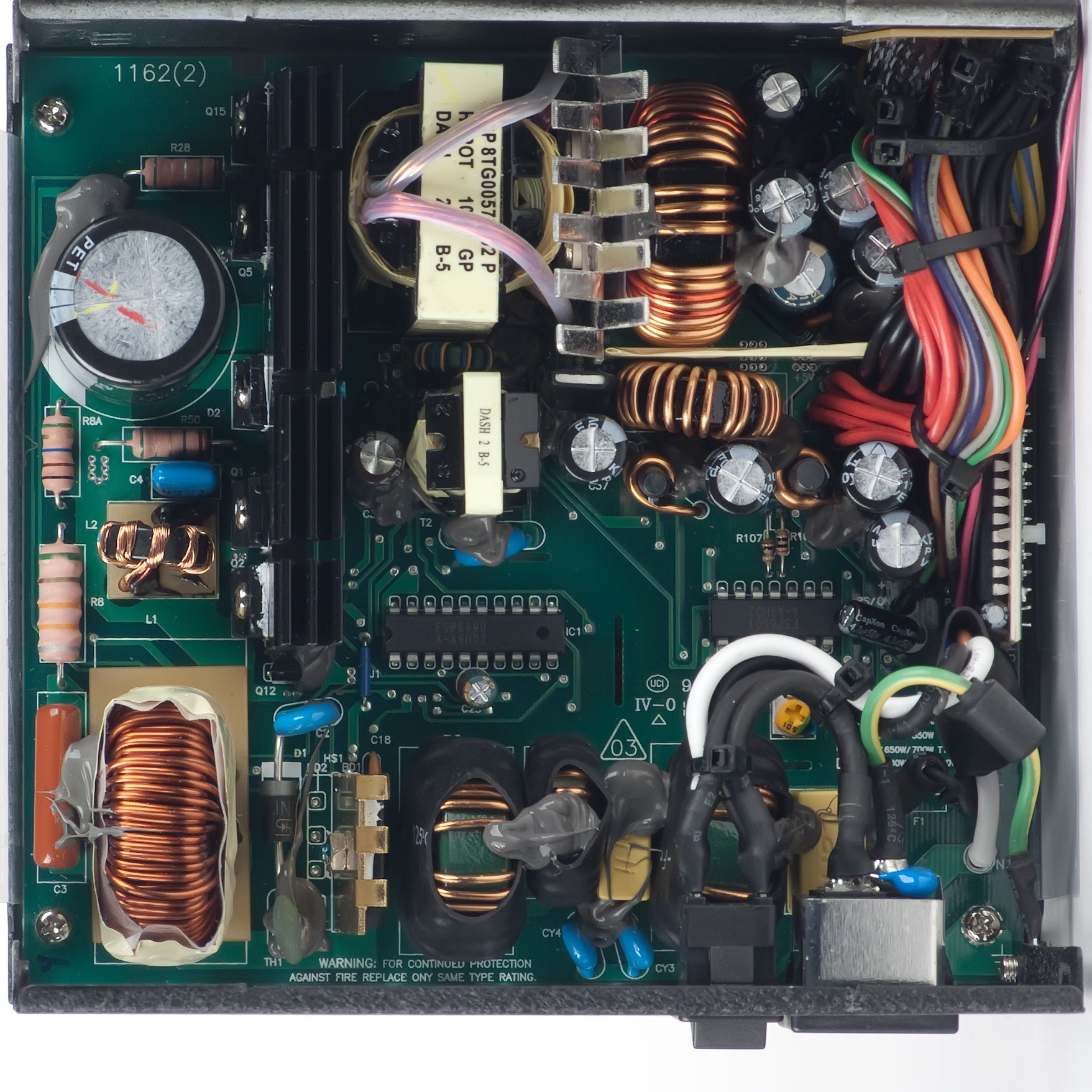

Вид платы блока питания FSP Aurum Gold 600 (AU-600)

Наличие активного корректора коэффициента мощности, функционального блока защиты и единой шины +12V не является сколько-нибудь заметной особенностью конкретной модели, они присутствуют в подавляющем большинстве современных блоков питания.

Ну и, разумеется, в числе одной из основных особенностей заявлено наличие сертификата 80Plus Gold с эффективностью 90 процентов в электросети напряжением 120 В или 92 процента в электросети напряжением 230 В (80Plus Gold Standard with 90% efficiency). Тут стоит учитывать, что при выдаче сертификата учитываются значения КПД только на трех номиналах мощности: 20, 50 и 100 процентов от максимальной мощности блока питания. При этом КПД не менее 90 (92) процентов требуется только для центральной точки, то есть половинной мощности, тогда как КПД на низкой мощности вообще никак не учитывается. Вместе с тем стоит отметить, что у большинства современных блоков питания формата ATX мощностью от 400 ватт КПД на мощности до 100 ватт находится в пределах 80 процентов. Как обстоят дела с этим параметром у данного конкретного устройства, мы посмотрим позднее.

К прочим интересным техническим решениям, которые производитель не упомянул на страничке продукта, можно отнести использование синхронных выпрямителей, которые представляют собой специальным образом управляемые транзисторы, вместо обычных диодных сборок. Обычно такое техническое решение применяется в дорогих моделях премиум-класса, тогда как FSP Aurum 600 можно скорее отнести к верхнему сегменту среднебюджетных решений.

Конструкция
Максимальная выходная мощность600 Вт
Рабочий диапазон входных напряжений расширенный
Наличие и тип ККМ (PFC)  есть, активный (APFC)
Длина корпуса140 мм
Масса (без упаковки)2 кг
Типоразмер вентилятора120 мм
Модель вентилятораProtechnic Electric MGA12012HF-A25
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов2
Толщина основания радиаторов5 мм, 2 мм
Линейные размеры основания80×30 мм, 45×30 мм
Производитель конденсаторовMatsushita, Capxon
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостиочень хорошоудовлетворительноплохо1,71 (плохо)
В рабочем диапазонеочень хорошоотличнохорошо3,71 (хорошо)

При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +12VDC, двух процентов для канала +3,3VDC и одного процента для канала +5VDC — это довольно хороший показатель для среднебюджетного решения.

При нетипичных нагрузках отклонения значений напряжения +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 582 ватта.

Коэффициент маркетинговой корректности (КМК) показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 582/600 = 0,97

Для современного блока питания полученное значение является хорошим показателем.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный87,3отлично
50—250 Вт86,9отлично
100—500 Вт90,4отлично

Можно сказать, что КПД данной модели находится на отличном уровне для современных решений, так как его значение от 200 ватт составляет 90 процентов и выше. Также стоит обратить внимание на КПД на низкой мощности: мы видим, что в данном случае значение этого параметра также выше типичных: 80 процентов достигается от 50 ватт, а на мощности 25 ватт КПД составляет свыше 70 процентов.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума блока питания в простое находится на уровне ниже среднего, при среднетипичной нагрузке — чуть выше типичного среднего уровня, но при росте мощности уровень шума блока питания заметно увеличивается и превышает эргономичный уровень в 40 дБА.

Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот в случае более производительных компьютеров, с классическими воздушными системами охлаждения, шум блока питания может быть не слишком заметен на общем фоне при работе кулеров системы охлаждения в типичных условиях.

Акустическую эргономику данной модели можно оценить как находящуюся на уровне ниже среднего.

Оценка потребительских качеств

Данный блок питания хорошо демонстрирует тот факт, что не всегда применение высокотехнологичных решений приводит к реальному улучшению потребительских качеств. В данном случае мы видим, что блок питания с очень высоким КПД и вентилятором на гидродинамическом подшипнике имеет далеко не самую выдающуюся акустическую эргономику.

Что касается набора потребительских качеств самого БП, то тут стоит отметить достойные электрические характеристики, большое количество разъемов, не самые длинные провода и высокий КПД. Правда, последний параметр никак не сказывается на потребительских качествах модели кроме снижения потребляемой мощности из электросети. Акустическая эргономика, как мы уже отмечали ранее, у FSP Aurum 600 не на высоте.

Итоги

Подводя итоги, можно отметить, что компания FSP по-прежнему продолжает производить вполне качественные среднебюджетные решения, но не самые тихие.

С учетом применения ряда высокотехногичных решений при создании данной модели, блок питания FSP Aurum 600 награждается редакционной наградой Original Design за июнь 2011 года.



Средняя текущая цена (количество предложений)
Блок питания FSP Aurum Gold 600 (AU-600)
$114(2)


Блок питания FSP Aurum Gold 600 (AU-600)
предоставлен на тестирование производителем
