Блок питания FSP Aurum PT 850 (PT850FM)

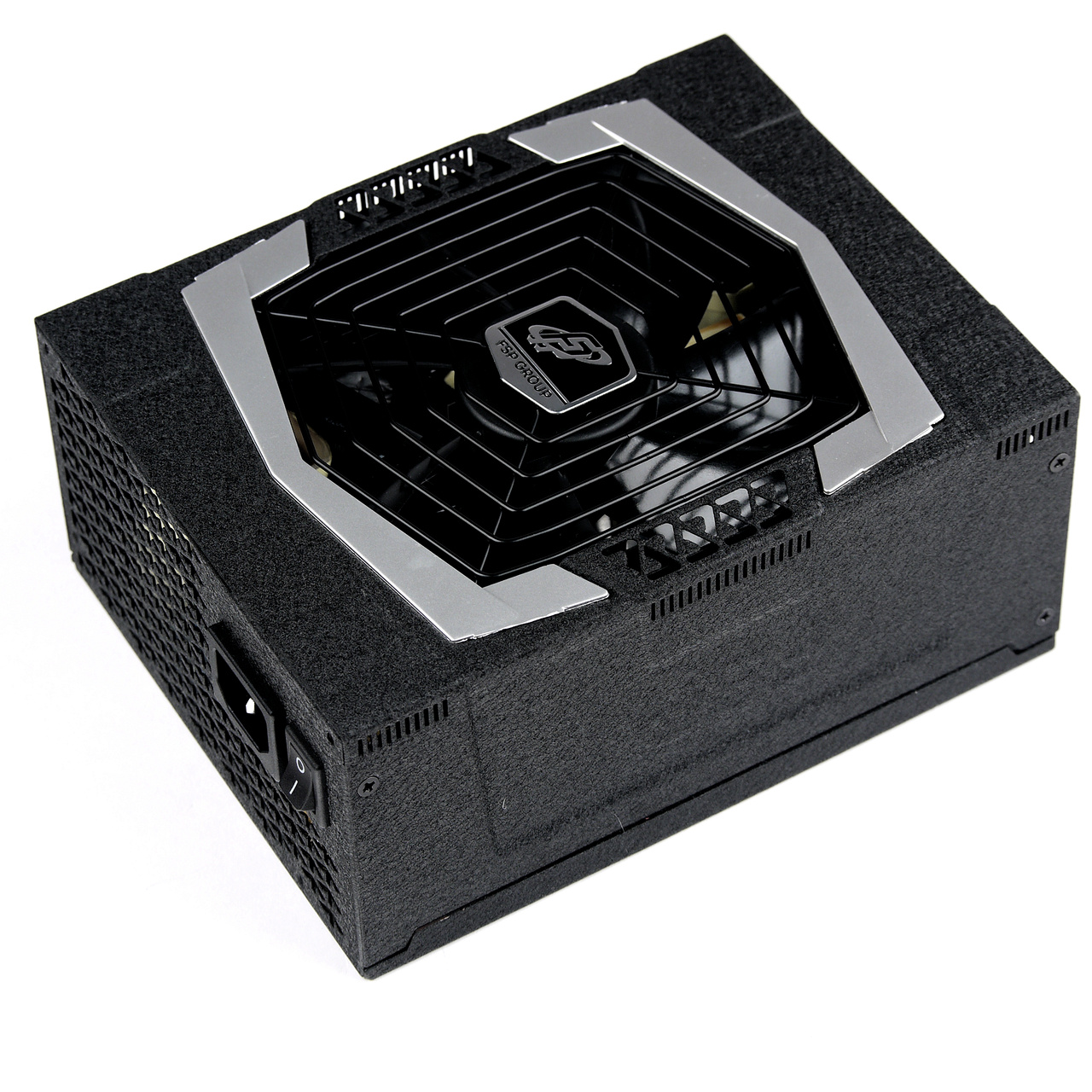

Внешний вид блока питания FSP Aurum PT 850 (PT850FM)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Осенью прошлого года компания FSP представила новую флагманскую серию блоков питания Aurum PT, которая включает в себя три модели мощностью 850, 1000 и 1200 Вт. В наименованиях БП FSP достаточно сложно ориентироваться не только из-за их количества, но и из-за схожих названий серий продуктов, которые на самом деле могут сильно отличаться друг от друга по конструкции и потребительским качествам. Так, есть целая группа серий со словом Everest, а сейчас уже появилась и группа продуктов со словом Aurum в названии. Так что запутаться достаточно легко.

Что касается фигуранта нашего сегодняшнего обзора, то это будет младшая модель из серии Aurum PT — PT850FM. Поставляется блок питания в упаковке, предназначенной для розничной продажи: это черная картонная коробка, поверх которой надета красочная суперобложка. Как и в подавляющем большинстве случаев с подобной упаковкой, ручка для переноски тут не предусмотрена. Форма коробки у PT850FM не совсем типичная для упаковки блока питания, так как обычно высота и ширина коробки равны или очень близки по размеру, а тут мы видим попытку максимально уменьшить высоту. Видимо, тренд на минимальную толщину добрался и сюда :)

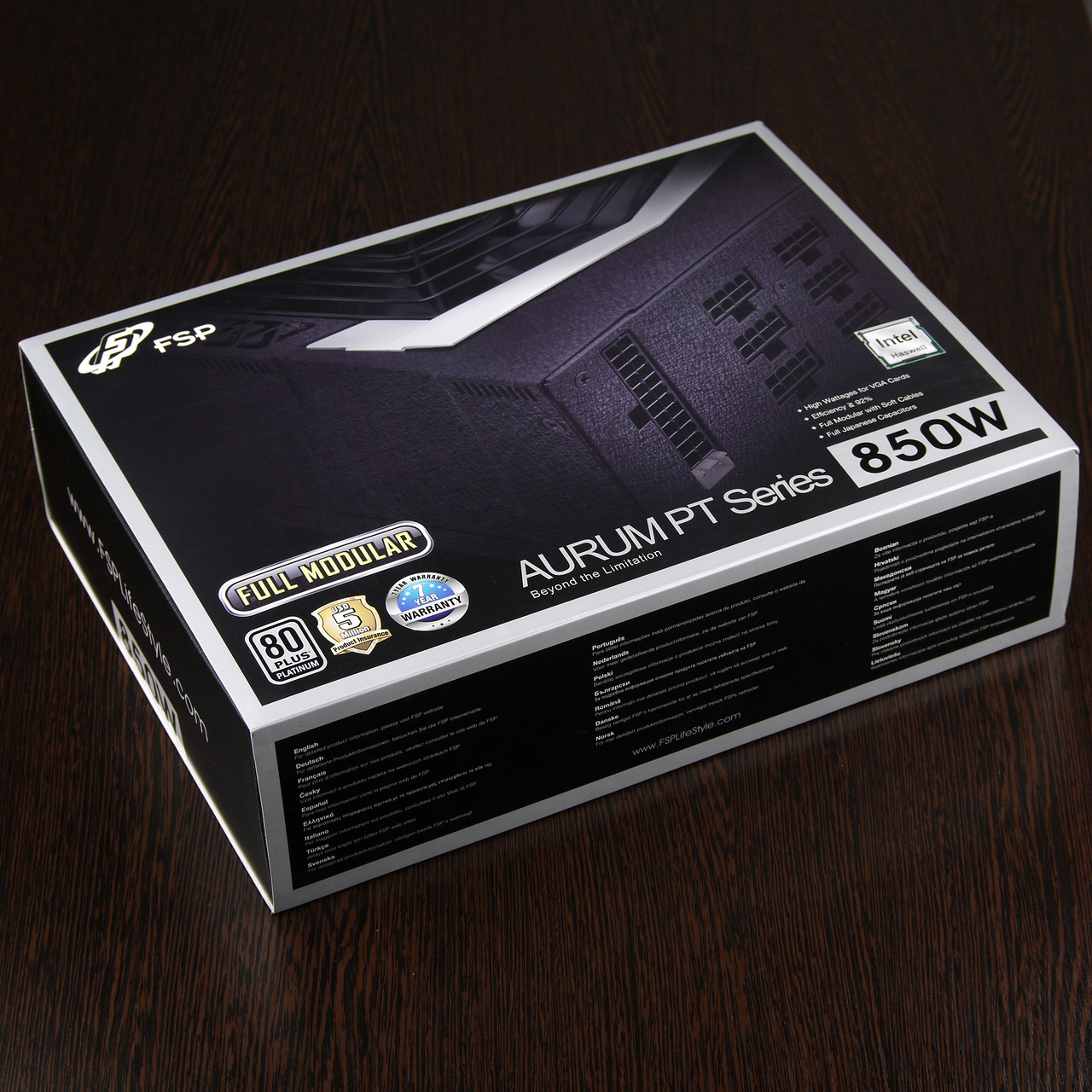

Упаковка блока питания FSP Aurum PT 850 (PT850FM)

Выполнен блок питания в черном корпусе с матовым покрытием с довольно мелкой, но хорошо ощущаемой фактурой. Отпечатки пальцев на таком покрытии имеют минимальную заметность. Длина корпуса составляет около 190 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 210 мм. Для малогабаритных корпусов подобные модели БП не подходят.

Характеристики

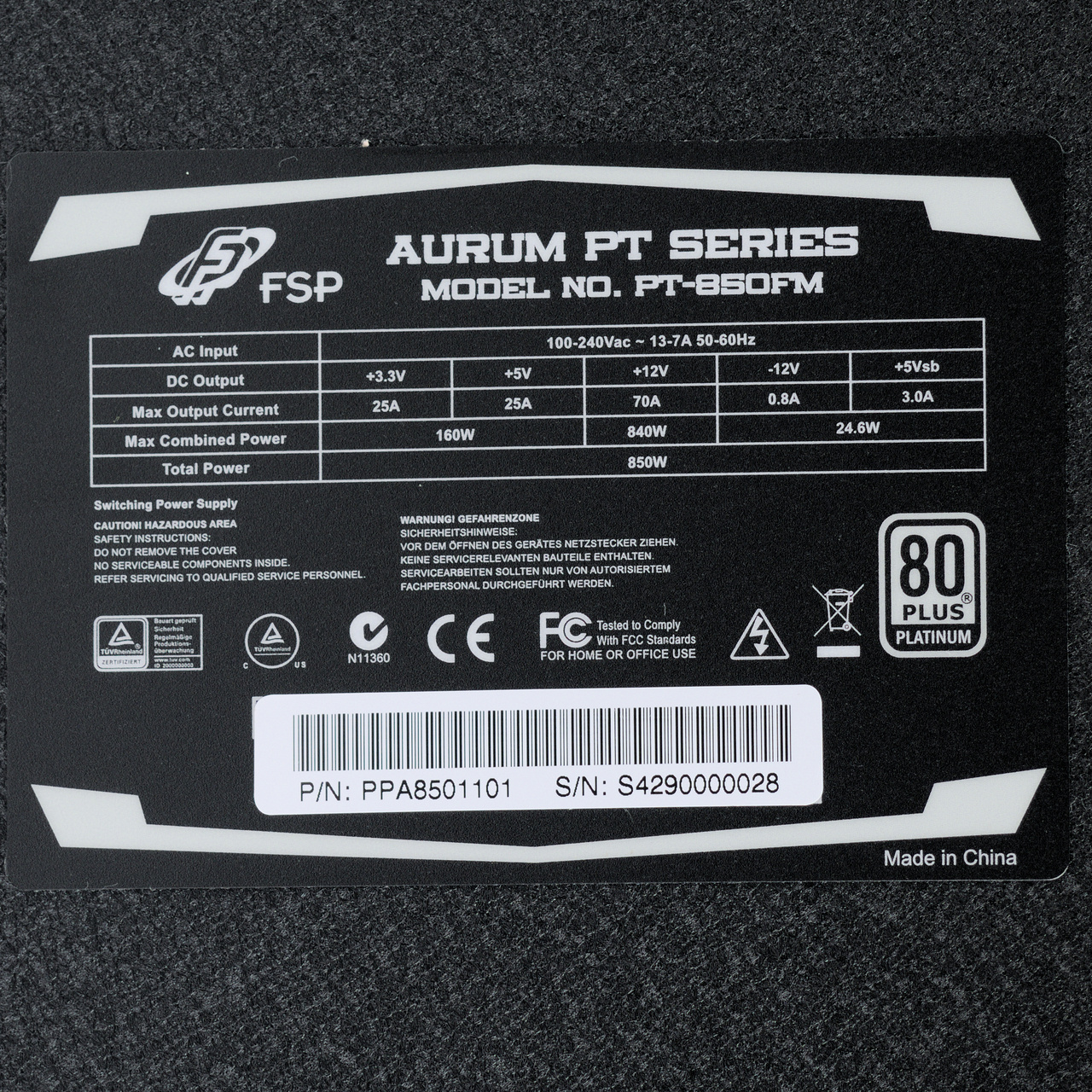

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,988, что является отличным показателем.

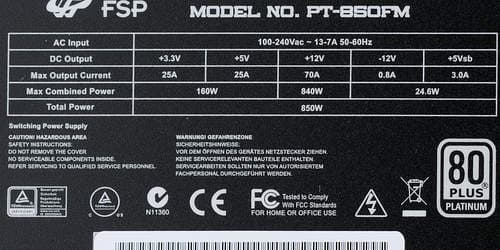

Характеристики блока питания FSP Aurum PT 850 (PT850FM)

Длина проводов и количество разъемов

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 70 см
до процессорного разъема 8 pin SSI — 70 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector8разборные, на 4 шнурах
4 pin Peripheral Connector6
15 pin Serial ATA Connector12на 4 шнурах
4 pin Floppy Drive Connector1переходник

Количество разъемов для подключения компонентов внутри системного блока позволяет подключить почти любую систему: 4 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное замечание: было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. В то же время, количество разъемов для питания видеокарт тут явно избыточно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до каждого из двух восьмиконтактных разъемов питания процессора — около 70 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Система охлаждения

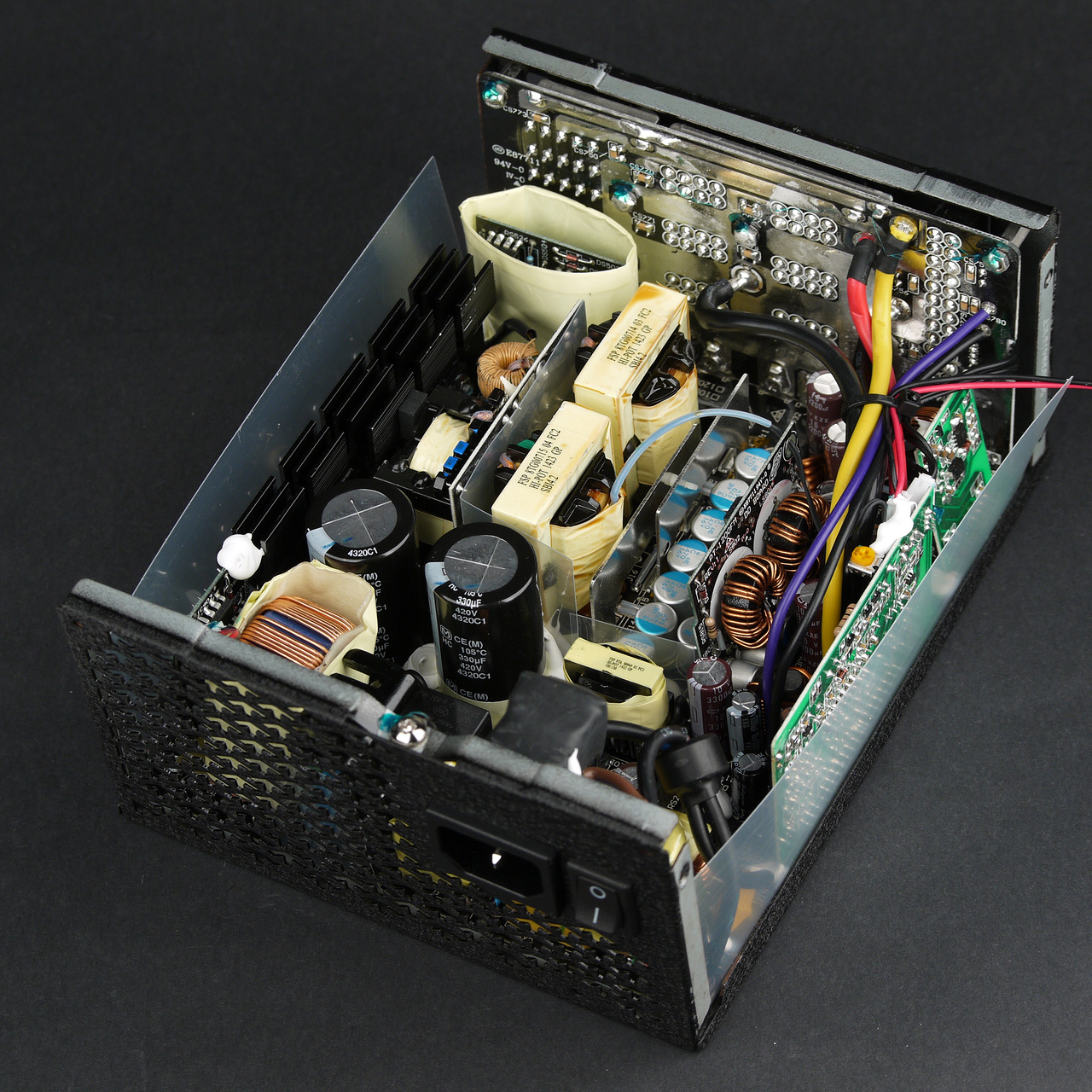

Вид платы блока питания FSP Aurum PT 850 (PT850FM)

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Элементы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлены теплоотводы). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

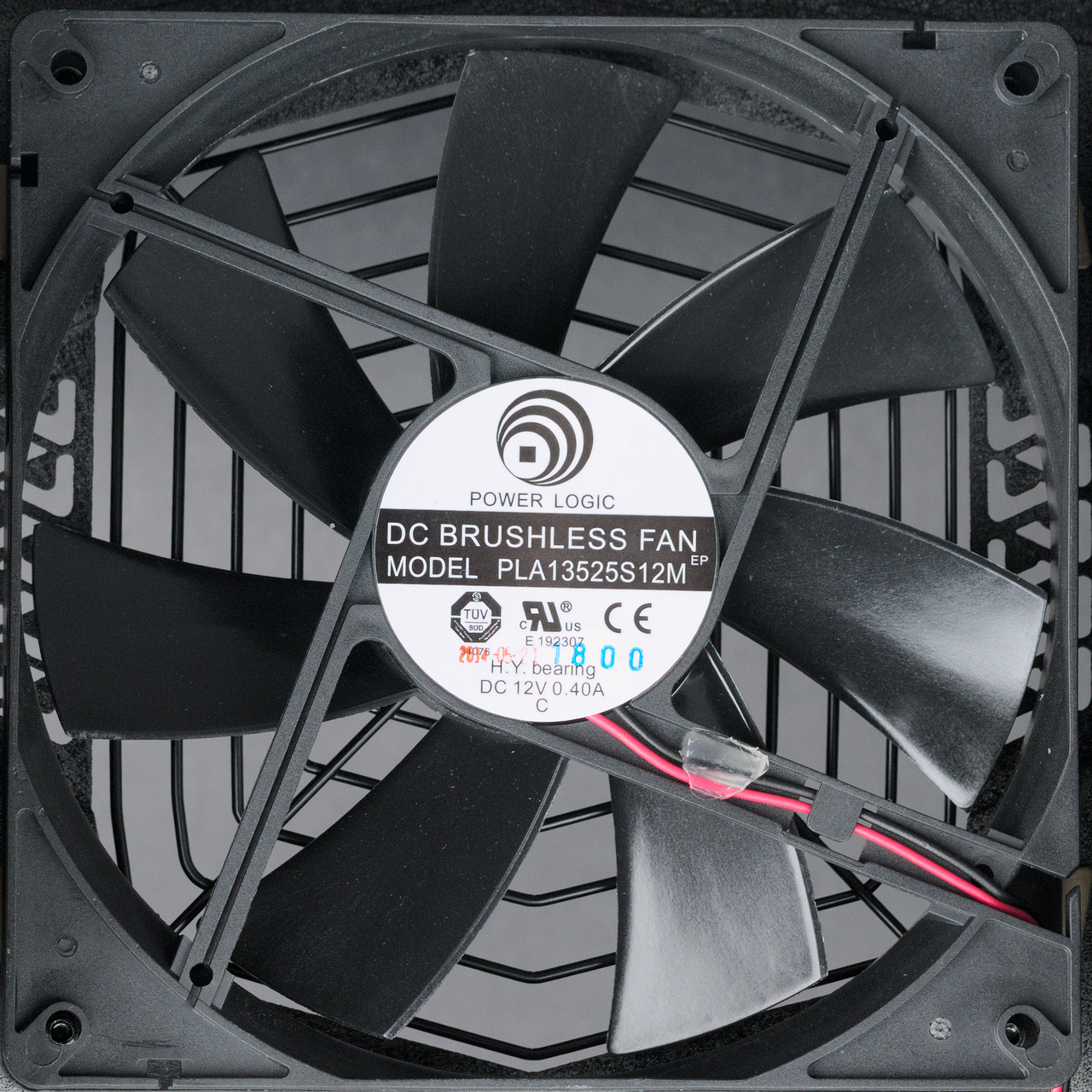

Вентилятор блока питания FSP Aurum PT 850 (PT850FM)

В блоке питания установлен вентилятор PLA13525S12M с номинальной скоростью вращения 2000 оборотов в минуту, но сам вентилятор промаркирован на 1800 оборотов в минуту, так что это, скорее всего, специальная модификация, изготавливаемая по заказу FSP Group. Вентилятор основан на гидродинамическом подшипнике и изготовлен компанией Power Logic. Подключение вентилятора — разъемное, двухпроводное. К сожалению, подобрать совместимый вентилятор будет непросто, так как количество моделей вентиляторов подобного типоразмера в продаже стремится к нулю, есть лишь отдельные модели типоразмера 140 мм с двойным креплением, которые также встречаются редко. Таким образом, желающим заменить вентилятор придется использовать модели типоразмера 140 мм, а крепление дорабатывать самостоятельно.

Конденсаторы в блоке питания имеют японское происхождение. В основной массе — это продукция компаний Panasonic (высоковольтные), Nippon Chemi-Con и Rubycon. Установлено и большое количество полимерных конденсаторов.

Тестирование блока питания

Работа на максимальной мощности FSP Aurum PT 850 (PT850FM)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

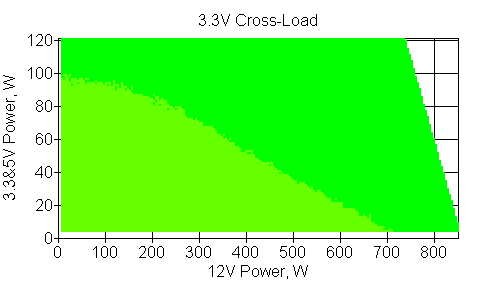

Отклонения по линии +3,3 VDC

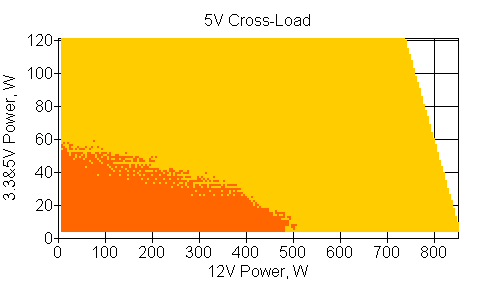

Отклонения по линии +5 VDC

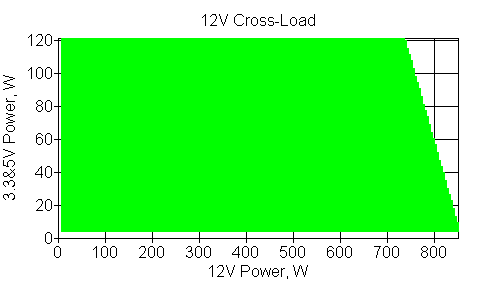

Отклонения по линии +12 VDC

К каналам +3.3VDC и +12VDC претензий нет — отклонения в пределах двух и одного процента соответственно. Что касается напряжения по каналу +5VDC, то оно выше номинала во всем протестированном диапазоне мощности, но отклонение не превышает пятипроцентный порог. Нельзя сказать, что подобное поведение БП является отличным, особенно в случае флагманских решений ценой свыше 200 долларов. В реальности это чревато повышенным нагревом компонентов, которые потребляют энергию по данному каналу.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

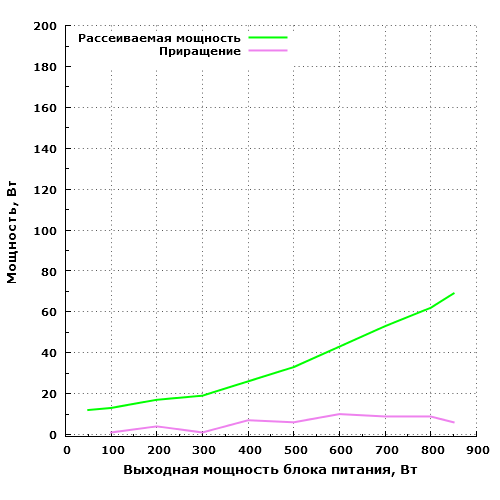

Рассеиваемая мощность FSP Aurum PT 850 (PT850FM)

Экономичность — одна из сильных сторон данной модели. 60 Вт этот блок питания рассеивает на мощности порядка 780 Вт. На максимальной мощности блок питания рассеивает 69 Вт, что существенно меньше, чем у бюджетных моделей мощностью порядка 500 Вт при работе на максимуме и даже чем у моделей мощностью 850 Вт с сертификатом 80Plus Gold. Так что FSP Aurum PT 850 тут смотрится явно выигрышней.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0470,2
STB0,1640,3
Zload0,1867,3

В режиме холостого хода, то есть при работе без нагрузки, блок питания демонстрирует очень малое потребление, претендующее на рекорд. В неактивных режимах потребление можно назвать мизерным.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

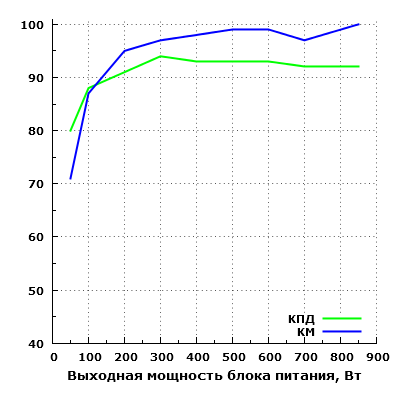

Эффективность FSP Aurum PT 850 (PT850FM)

Эффективность БП находится на высоком уровне в широком диапазоне мощности. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 200 до 850 ватт, при этом в диапазоне от 300 до 600 Вт КПД составляет свыше 93%. Максимальное зарегистрированное значение составило около 94% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 80%. Очевидно, что при малых номиналах нагрузки БП не бьет рекордов, что вполне типично для решений схожей мощности.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А20,5

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому возможность использования дешевых маломощных ИБП под большим вопросом. Что касается сравнения с блоками питания аналогичной мощности, то по этому параметру данный источник питания далеко не лидер, что также можно оценить положительно.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт840

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность источника питания снабжать энергией любую современную видеокарту.

Тепловой режим

Эксплуатационная температура является одним из важнейших параметров, оказывающим влияние на срок жизни конденсатора. И поскольку наиболее термонагруженными являются низковольтные емкости, установленные в выходном каскаде, именно их температура и регистрируется в ходе данного этапа тестирования. Измерения производятся при помощи цифрового датчика DS18B20 производства Maxim Integrated.

Температура конденсаторов
при работе на статичной мощности в течение 20 минут
и температуре окружающего воздуха около 25 °C

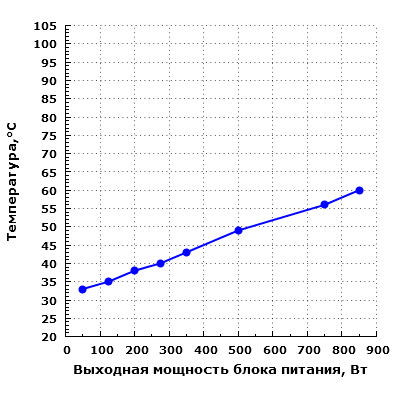

Тепловой режим FSP Aurum PT 850 (PT850FM)

Термонагруженность конденсаторов находится на низком уровне (60 градусов и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

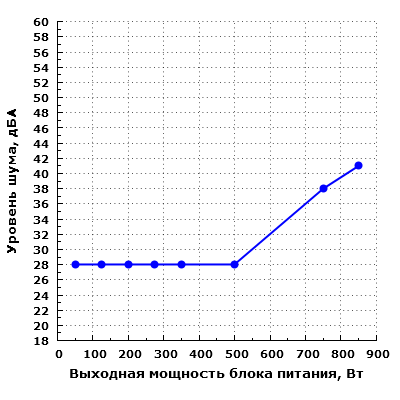

Уровень шума FSP Aurum PT 850 (PT850FM)

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 500 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

На мощности 750 Вт шум заметно повышается, и его уровень достигает 38 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Это очень высокий уровень шума для жилого помещения. Правда, стоит учитывать, что и нагрузка с таким потреблением шуметь будет точно не меньше.

При нагрузке в 850 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА и достигает 41 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение можно однозначно охарактеризовать как высокое.

Несмотря на то, что даже при малой мощности блок питания нельзя признать очень тихим, в типовых системах этот БП вряд ли окажется заметным источником шума при мощности нагрузки до 500 Вт включительно.

Система охлаждения блока питания в большей мере приспособлена для хорошего охлаждения компонентов, а не для тихой работы.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества FSP Aurum PT 850 находятся на хорошем уровне. Тут можно отметить вполне приличную акустическую эргономику (не при работе на максимальной мощности), очень высокую экономичность и большое количество удобно расположенных разъемов. К сожалению, блок питания не смог продемонстрировать близкие к эталонным выходные параметры, на что мы рассчитывали и что вполне типично для современных флагманских моделей ведущих производителей. Вместе с тем, все электрические параметры укладываются в норматив. Акустическая эргономика также не является отличной даже при небольшой нагрузке, хотя есть категория пользователей, которых данный параметр не особенно волнует.

Итоги

Технико-эксплуатационные характеристики FSP Aurum PT 850 находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокий КПД, низкая термонагруженность, вентилятор на гидродинамическом подшипнике с большим ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь блока питания даже при высоких постоянных нагрузках. Но при всех достоинствах модели есть у нее и недостатки: в первую очередь, подкачали выходные параметры по каналу +5VDC, что для флагмана совсем несолидно. Уровень шума при невысокой нагрузке тоже хотелось бы видеть ниже, особенно с учетом розничной цены.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-11155652
Предложения по данным Яндекс.Маркет
L-11155652-10


Блок питания FSP Aurum PT 850 предоставлен на тестирование производителем
