За последние полгода компания Enermax весьма заметно обновила модельный ряд выпускаемых блоков питания. Теперь он включает в себя четыре серии: LibertyECO, Pro82+, Modu82+, Revolution85+. При этом, серии LibertyECO и Revolution85+ выпущены за последнее время.
Сегодня мы продолжим знакомиться с продуктами, представленными в сериях Pro82+/Modu82+ на примере модели мощностью 625 ватт. Стоит отметить, что за исключением блока питания PRO82+ 385 (epr385awt), модели серий Pro82+ и Modu82+ практически идентичны и отличаются только способом присоединения части проводов, предназначенных для питания комплектующих внутри системного блока. У серии Pro82+ все провода запаяны в основную плату, а у серии Modu82+ часть проводов подключается при помощи разъемов.

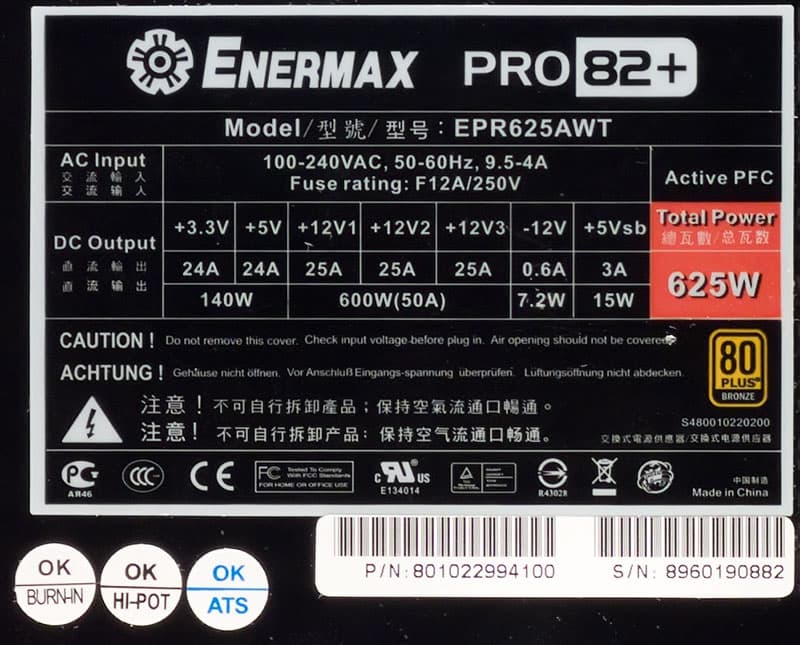

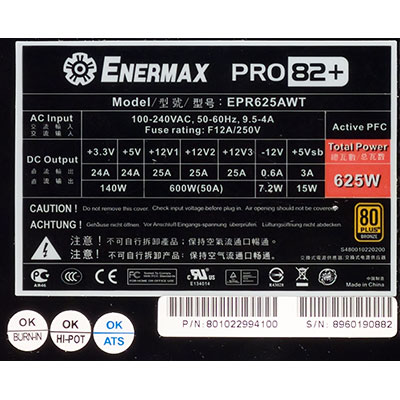

Характеристики
Проанализировав характеристики тестируемой модели можно прийти к выводу, что они вполне справедливы для блока питания мощностью 625 ватт. При этом, мощность шины +12VDC составляет 600 ватт, что укладывается между значениями мощность блоков питания номиналом 600 и 650. Суммарная мощность каналов 3,3&5V — 140 ватт превышает требования стандарта для блоков питания настольных систем ATX12V и полностью соответствует требованиям стандарта для блоков питания серверных систем EPS12V мощностью 550–600 ватт.
Новый параметр КНС12В — коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение максимальной мощности блока питания к его мощности по шине +12VDC. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем в общем случае выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализирования заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности — не менее 0,8.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
Enermax PRO82+ 625 (EPR625AWT) | 24 | 24 | 25 | 25 | 25 | — | 140 | 600 | 625 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |
Длина проводов и количество разъемов
- до основного разъема АТХ — 54 см
- до процессорного разъема 8 pin SSI — 55 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
- до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго такого же разъема и еще 10 см до третьего разъема SATA Power Connector
- до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго такого же разъема и еще 10 см до третьего разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 45 см, плюс еще 10 см до второго такого же разъема, и еще 10 см до третьего разъема Peripheral Connector
- до разъема Peripheral Connector (молекс) — 45 см, плюс еще 10 см до второго такого же разъема, и еще 10 см до третьего разъема Peripheral Connector и плюс еще 10 см до разъема питания FDD
- до разъема Fan monitor — 45 см
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
24 pin Main Power Connector | 1 | — | монолитный |
4 pin 12V Power Connector | 1 | — | SSI Processor Connector |
8 pin SSI Processor Connector | 1 | — | разборный |
6 pin PCI-E 1.0 VGA Power Connector | 2 | — | |
8 pin PCI-E 2.0 VGA Power Connector | 2 | — | разборные |
4 pin Peripheral Connector | 6 | - | эргономичные |
15 pin Serial ATA Connector | 6 | - | |
4 pin Floppy Drive Connector | 1 | - |
Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.
Количество разъемов и их расположение хоть и не совсем оптимально для блока питания такой мощности, но вполне достаточно для подавляющего большинства систем. Подобное количество разъемов типа молекс, размещенных на двух жгутах, не является востребованным в современных системах. Можно было ограничиться тремя разъемами на двух жгутах — этого достаточно для абсолютного большинства применений. При этом, разъемы SATA Power размещаются только на двух жгутах, что может оказаться неудобным при использовании оптического привода имеющего подобный разъем питания.
Судя по количество разъемов блок питания предназначен для работы в составе мощного игрового компьютера оснащенного, например, двумя видеокартами.
Конструкция

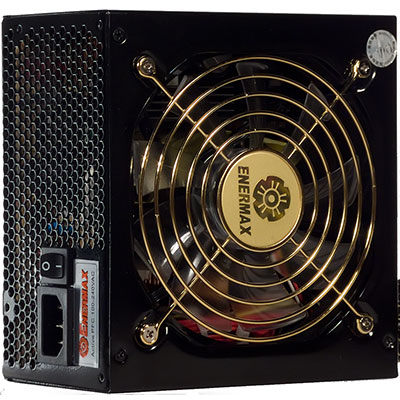

Блок питания выполнен в корпусе из стали достаточной толщины (около 0,7 мм) и окрашен в черный цвет. Покрытие глянцевое и достаточно маркое. Защитная пластиковая прокладка в отверстии для вывода проводов установлена.
Под проволочной решеткой установлен нагнетающий вентилятор Enermax EB122512H типоразмера 120 мм с максимальным током потребления 0,3 А. Вентилятор основан на шарикоподшипнике. Он имеет нестандартное четырехпроводное подключение.

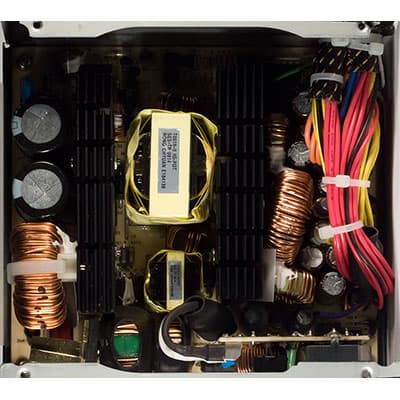

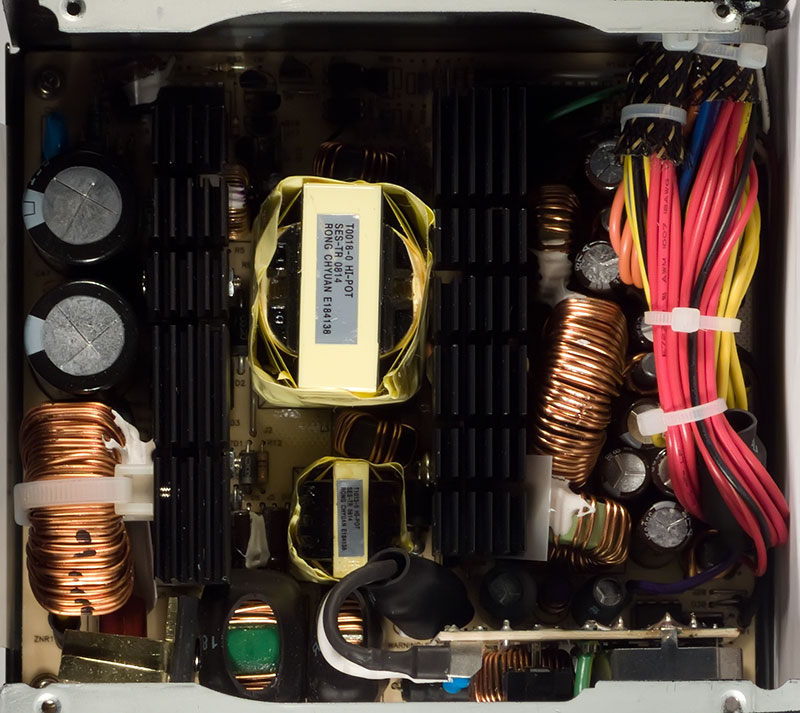

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.
Во входном выпрямителе установлена батарея из двух конденсаторов серии UQ, каждый из которых имеет емкость 220 мкФ (400 В), рассчитанных на максимальную температуру 85 градусов. Конденсаторы произведены японской компанией Matsushita.
Минимальное расстояние от корпуса конденсатора выпрямителя до ближайшего силового элемента составляет около 3 мм, до радиатора ключевых транзисторов – около 7 мм. Это не идеальный, но и далеко не самый плохой вариант компоновки.
В выходном каскаде установлены конденсаторы серии KZE, производства United Chemi-Con в основном емкостью 3300 мкФ. Конденсаторы рассчитаны на максимальную рабочую температуру 105 градусов.
Радиаторы ключевых транзисторов и диодных сборок имеют симметричную Т-образную форму с толщиной основания — 5 мм и высотой основания — около 25 мм. Они практически не перекрывают расположенные рядом компоненты, что в целом обеспечивает более эффективное охлаждение последних. Форма радиаторов оптимизирована для работы совместно со 120 мм нагнетающим вентилятором, установленным над ними.
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:
- насыщенный зеленый — 1% (отлично, 5 баллов)
- светло-зеленый — 2% (очень хорошо, 4 балла)
- желтый — 3% (хорошо — 3 балла)
- оранжевый — 4% (удовлетворительно — 2 балла)
- красный — 5% (плохо, но в пределах нормы – 1 балл)
- белый — более 5% (неудовлетворительно — 0 баллов)
По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.
Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:
- коэффициент для 12V — 4×
- коэффициент для 5V — 2×
- коэффициент для 3,3V — 1×
Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:
- O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
- К3, К5, К12 — вышеуказанные коэффициенты.
Enermax PRO82+ 625 (EPR625AWT)
3,3V | 5V | 12V | Общая | |
По всей полуплоскости | отлично | хорошо | хорошо | 3,29 (хорошо) |
В рабочем диапазоне | отлично | очень хорошо | очень хорошо | 4,14 (очень хорошо) |
Данный блок питания нестабильно включается и работает при отсутствии нагрузки на шину +12VDC. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. В данном случае блок питания требует нагрузку в районе 0,6 А по шине 12V для стабильной работы. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца. Данная особенность свойственна большинству блоков питания мощностью 600 ватт и выше.
Отклонения напряжений по всему диапазону мощности не превышает трех процентов. Это хороший, но далеко не отличный показатель для блока питания данной ценовой категории. В типичном рабочем диапазоне мощности блок питания имеет отклонения в пределах двух процентов.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, оказалась даже выше максимальной мощности блока питания, поэтому мы приводим в виде реальной системной мощности значение максимальной мощности блока питания, а именно 625 ватт. Это отличный результат.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
Средний КПД блока питания | ||
Диапазон мощности, Вт | Значение | Оценка |
Полный | 83,6 | очень хорошо |
50-250 | 82,3 | очень хорошо |
100-500 | 85,2 | отлично |
В целом, КПД у данного блока питания находится на очень хорошем уровне для современных моделей.
Коэффициент мощности у данного блока питания составил в среднем 94,5 процента, что является хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума данного блока питания остается на сверхнизком уровне вплоть до мощности 350 ватт на выходе, на мощности 430 ватт уровень шума также можно считать низким.
Построение систем со сверхнизким уровнем шума с использованием данной модели БП возможно при условии поддержания в корпусе сравнитетельно невысокой температуры (40 градусов), а также наличии хорошей вентиляции корпуса.
Рейтинги и коэффициенты
Для удобства сравнения и оценки протестированных моделей БП мы используем систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 625 Вт.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 625/625 = 1
Это отличный показатель равный единице, из чего можно сделать вывод, что производитель не пытается пустить пыль в глаза покупателю, маркируя блок питания таким числом, которое не имеет никакого отношения к мощности, обеспечиваемой блоком питания при работе в современном системном блоке.
Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.
В данном случае средняя цена на момент тестирования составила 109$, соответственно КЭЦ = 625/159 = 3,93 Вт/доллар В принципе, это достаточно низкий показатель. К тому же, данный коэффициент рассчитывается на основе стоимости и мощности блока питания и не принимает во внимание набор его потребительских качеств.
Итоги
Блок питания Enermax PRO82+ 625 — это вполне удачная модель премиум класса с достойными электрическими параметрами и отличной акустической эргономикой.
К недостаткам данной можно отнести короткие провода до разъема ATX12V/SSI, который можно исправить комплектацией данного БП соответствующим удлинителем. Также тут стоит отметить вентилятор с нестандартным подключением, который "в случае чего" будет проблематично заменить на аналог самостоятельно.
В нашем форуме также активно обсуждаются блоки питания Enermax, для этого существует специальная ветка в 49 разделе конференции.
