Блок питания Enermax Revolution87+ 750W (ERV750AWT-G)

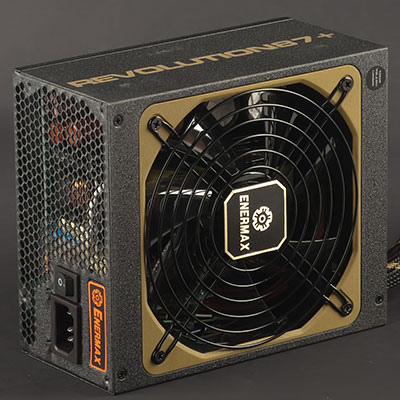

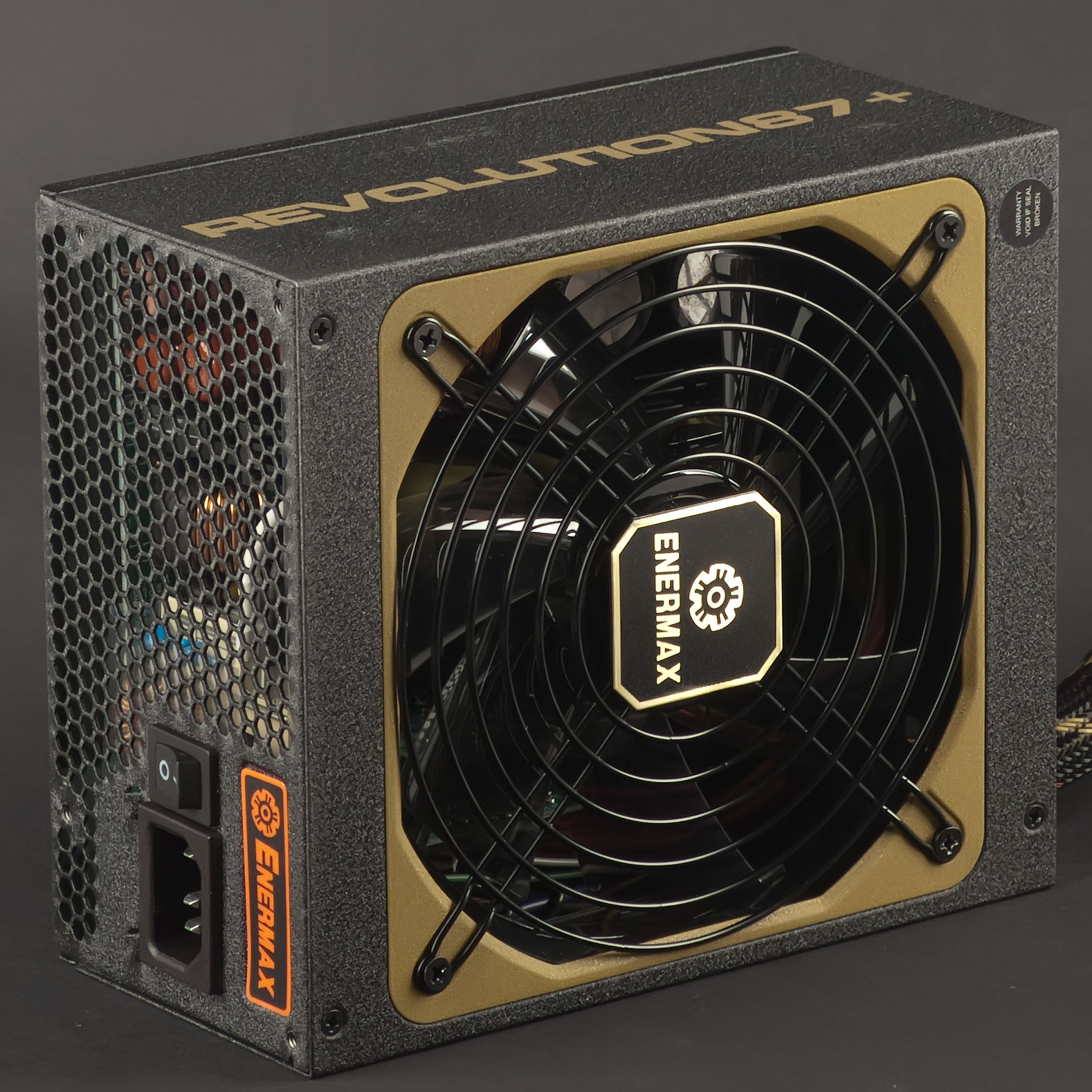

Внешний вид блока питания Enermax Revolution87+ 750W (ERV750AWT-G)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В 2012 году производственная линейка Enermax претерпела существенное изменение. На данный момент в ассортименте блоков питания компании представлены шесть серий в четырех группах, последние производитель именует классами: Royal Class, Gold Class, Athlete Class, Entry-Level Class. Серия Revolution87+ включает пять моделей мощностью от 550 до 1000 Вт и относится к группе Gold Class.

Сегодня мы познакомимся с 750-ваттной моделью данной серии, имеющей индекс ERV750AWT-G. Наличием сертификата 80Plus Gold сейчас вряд ли кого-то можно удивить, особенно если рассматривать топовый сегмент. Гораздо интересней, что блоки питания серии Revolution87+ основаны на оригинальной платформе Enermax, предыдущую итерацию которой мы наблюдали на примере продуктов из серий Modu87+ и Pro87+. Одним из наиболее интересных технических решений в ней является комбинированное управление основным инвертором, которое осуществляется не только с использованием традиционной широтно-импульсной модуляции (управление шириной импульса при постоянной частоте их следования), но и с одновременным использованием частотно-импульсной модуляции — то есть в данном случае управление осуществляется как шириной, так и частотой импульсов.

Стоит отметить, что обычных пользователей названия технологий, узлов, элементов и функций, которые они исполняют, в большей мере запутывают, так как информации о реальных потребительских качествах подобное перечисление не несет. Так что при выборе блока питания стоит ориентироваться на реальные параметры, а не на красивые названия.

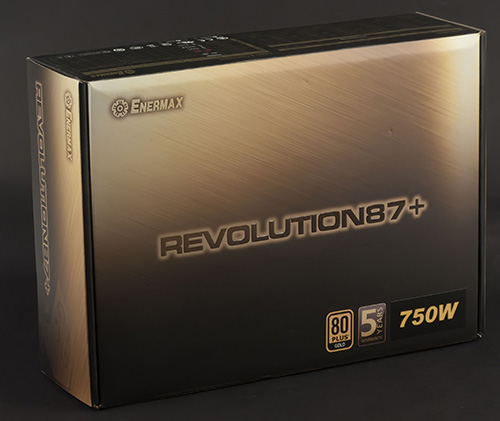

Упаковка блока питания Enermax Revolution87+ 750W (ERV750AWT-G)

Поставляется блок питания в упаковке, предназначенной для розничной продажи — картонной коробке средних размеров без ручки для переноски. Качество упаковки находится на среднем уровне, для премиального продукта она слишком невзрачная. Оформление коробки выполнено в желто-черных тонах («черный с золотом»), аналогично раскрашен и сам БП. Особенно оригинальным такой стиль назвать сложно (он стал практически типовым для продуктов, имеющих сертификат 80Plus Gold), но и раздражения подобная внешность не вызывает. В целом блок питания выглядит вполне презентабельно, а шильдик с эмблемой Enermax является удачным штрихом, дополняющим не самый запоминающийся дизайн и придающим некую фамильную черту продукту.

Корпус блока питания имеет матовое покрытие с фактурным эффектом, отпечатков на нем не остается, пыль заметна относительно мало.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 750 и 800 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

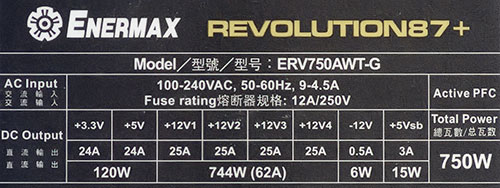

Характеристики блока питания Enermax Revolution87+ 750W (ERV750AWT-G)

Длина проводов и количество разъемов

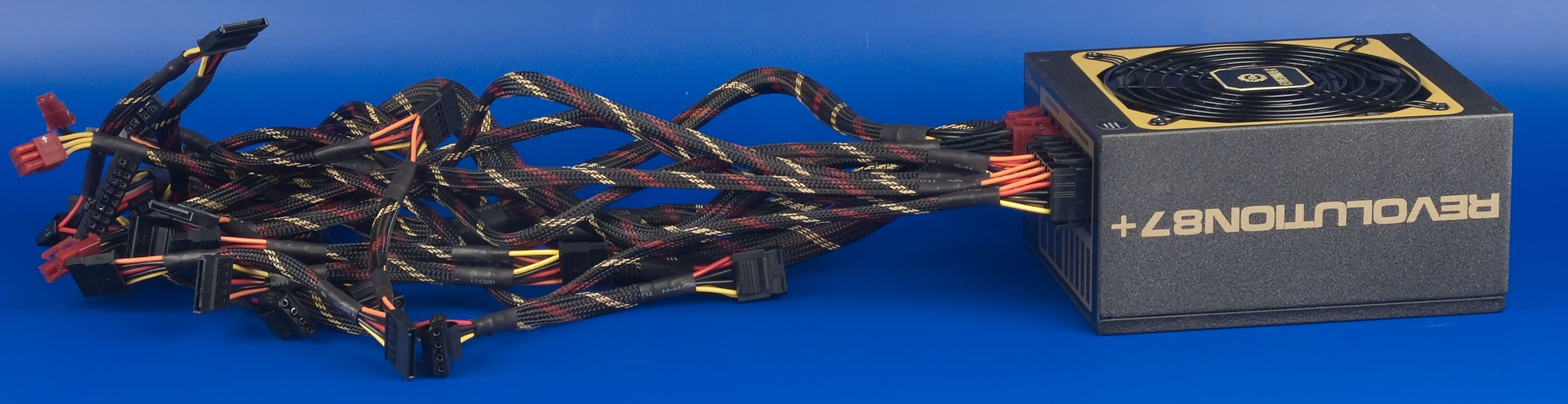

Провода и разъемы блока питания Enermax Revolution87+ 750W (ERV750AWT-G)

Фиксированные
до основного разъема АТХ — 58 см
до процессорного разъема 8 pin SSI — 58 см
до процессорного разъема 8 pin SSI — 58 см
Модульные
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector6эргономичные
15 pin Serial ATA Connector10на 3 жгутах
4 pin Floppy Drive Connector1

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемы SATA Power размещены на трех жгутах, что весьма удобно.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

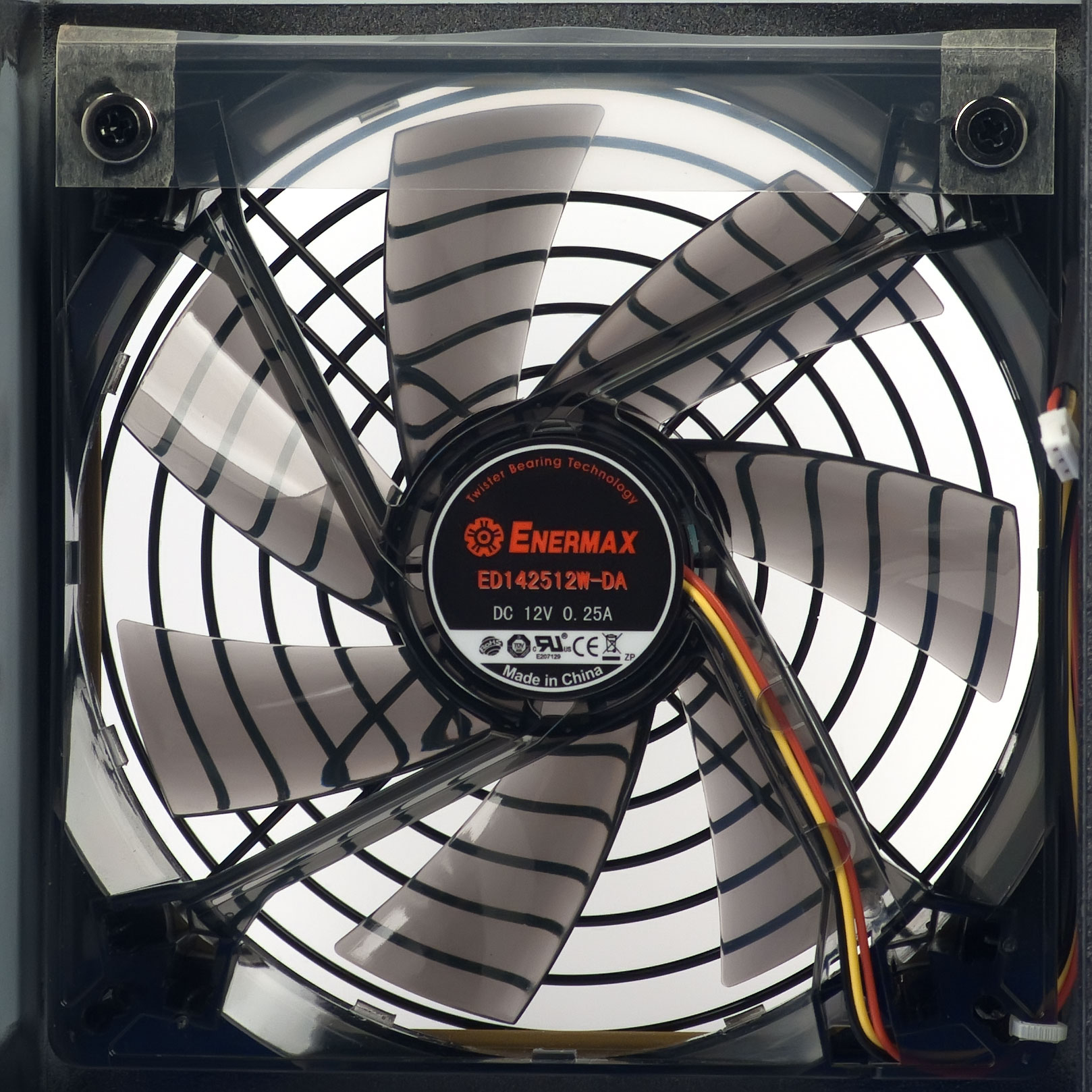

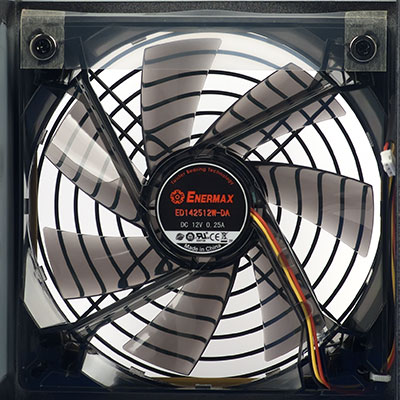

Вентилятор блока питания Enermax Revolution87+ 750W (ERV750AWT-G)

В блоке питания установлен оригинальный вентилятор производства Enermax типоразмера 140 мм — ED142512W-DA. Вентилятор имеет магнитный подвес вала ротора и оснащен подшипником скольжения на основе самосмазывающейся втулки, изготовленной, по утверждению производителя, с применением нанотехнологий. Магнитный подвес выполняет две основные задачи: разгрузку опорного подшипника и позиционирование (центрование) вала ротора, что должно обеспечить пониженный износ подшипника и увеличить срок службы вентилятора в целом.

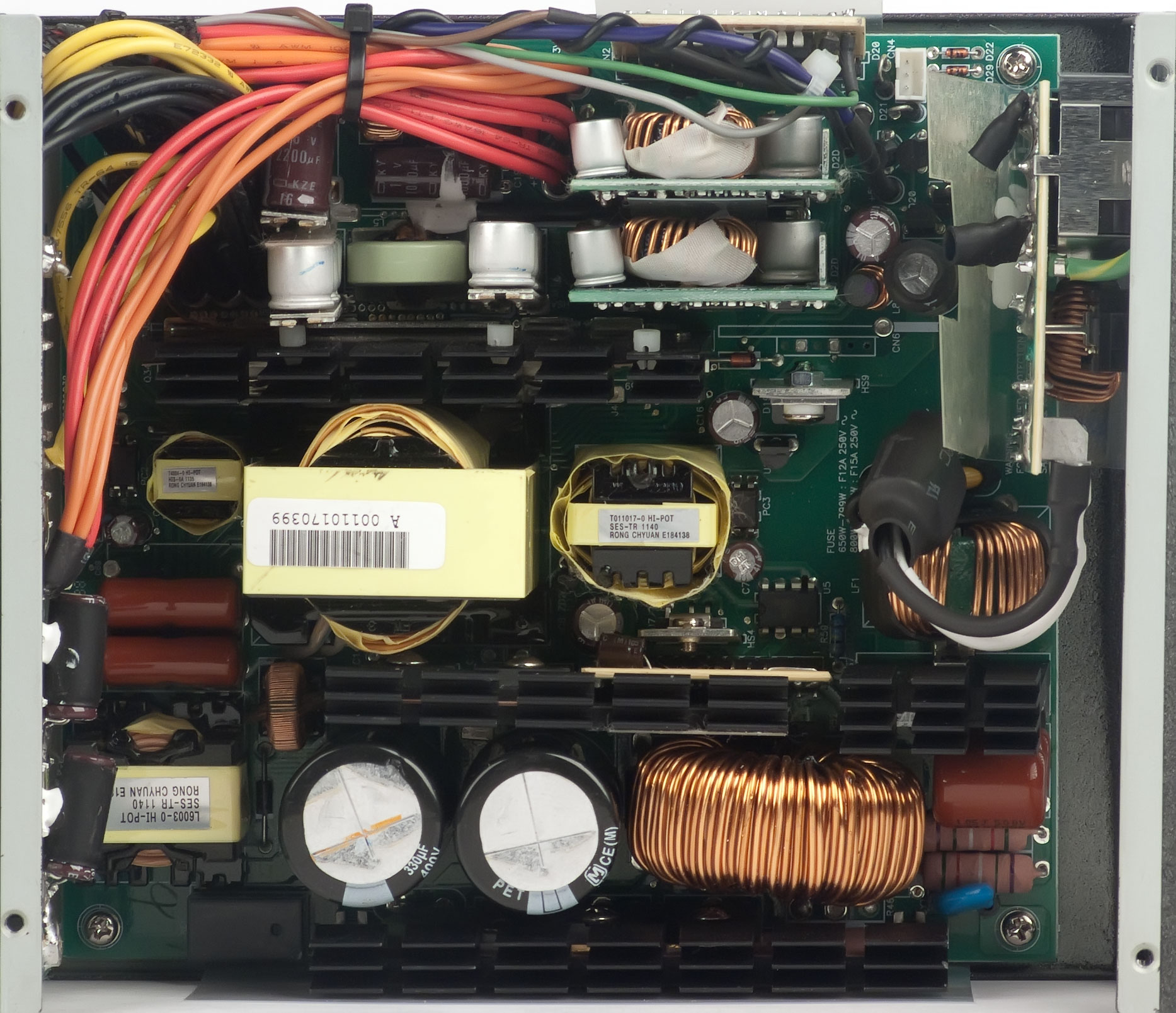

Вид платы блока питания Enermax Revolution87+ 750W (ERV750AWT-G)

Основные полупроводниковые элементы установлены на двух радиаторах, независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют. Компактные размеры радиатора выпрямителей шины +12VDC объясняются относительно низкими тепловыми потерями данного узла, который представляет собой так называемый синхронный выпрямитель, где вместо традиционных диодных сборок или диодов используются специальным образом управляемые транзисторы.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

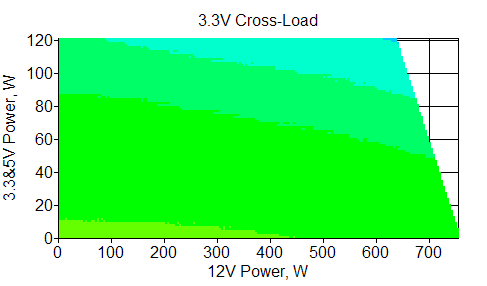

Отклонения по линии +3,3 VDC

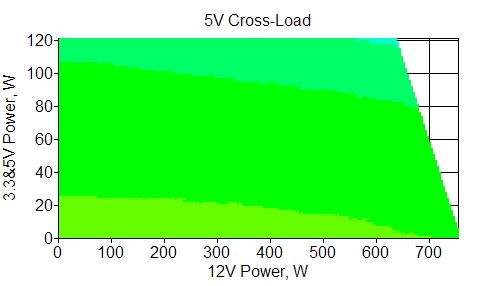

Отклонения по линии +5 VDC

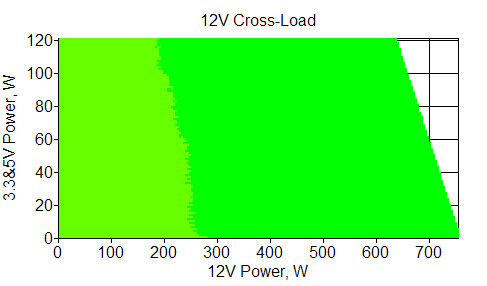

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов — измеренным значениям напряжений удалось уложиться в три процента отклонений, что является хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 200 до 600 ватт включительно. Одновременно с этим, КПД на мощности 50 Вт составил около 79 процентов, на мощности 35 Вт — около 75 процентов. В целом это очень хороший показатель для современных блоков питания подобной мощности.

График рассеиваемой мощности представляет собой достаточно плавную линию без резких изгибов — правда, после точки в 500 ватт его крутизна незначительно увеличивается, что говорит о повышении приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 600 Вт.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на низком уровне в достаточно широком диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

Уровень шума данной модели можно считать очень низким до мощности 350 Вт включительно — разумеется, это достижимо при условии достаточного охлаждения БП.

На мощности от 500 до 750 Вт шум блока питания находится на средне-типичном уровне при его расположении в ближнем поле; при более значительном удалении БП и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

Акустическая эргономика данной модели находится на очень хорошем уровне.

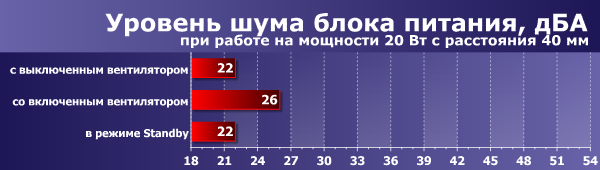

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели представляют собой вполне сбалансированный набор: хорошие электрические характеристики, высокая эффективность преобразования, низкий уровень шума при типичных нагрузках, а также высокая нагрузочная способность по шине +12VDC. Длина проводов, к сожалению, не позволяет гарантировать беспроблемную установку БП во что-либо большее современного типового мидитауэра, вроде Cooler Master 690 II. Наилучшим вариантом использования данного БП будет его эксплуатация в высокопроизводительной системе, к которой имеются высокие требования по акустической эргономике.

Стоит отметить, что блок питания отлично адаптирован для работы с маломощной нагрузкой: сравнительно высокий КПД и очень низкий уровень шума при нагрузке менее 100 Вт обеспечивают малозаметность БП и его низкое тепловыделение, что актуально для различных узкоспециализированных компьютерных систем, выполняющих функции HTPC, NAS, интернет-терминалов и пр. Правда, для такого рода устройств обычно достаточно блоков питания гораздо меньшей мощности.

Итоги

Блок питания как устройство оставил хорошее впечатление. Но стоит поинтересоваться стоимостью продукта — и оптимизма по поводу популярности данной модели становится меньше. На момент написания обзора, по данным Яндекс.Маркета, Enermax Revolution87+ 750W был в продаже лишь в одном магазине по цене около 7200 рублей. Вряд ли можно точно оценивать реальный уровень цен по одному предложению на рынке, но продукцию Enermax и раньше нечасто можно было встретить на прилавках российских розничных сетей.

Соответствует ли такая цена реальному набору потребительских качеств модели — вопрос интересный. Продукты конкурентов имеют стоимость порядка 6000-6500 рублей в российской рознице. С другой стороны, приверженцам марки Enermax, да и просто тем, кому понравилась данная модель, вовсе не обязательно покупать ее в России.

Вместе с тем, в исследованном блоке питания реализовано достаточно много интересных и весьма полезных технических решений, которые трансформируются в потребительские качества весьма высокого уровня. В частности, отметим высокотехнологичный вентилятор с магнитным подвесом вала ротора. Таким образом, в текущем месяце данной модели присуждается награда за оригинальный дизайн.


Средняя текущая цена (количество предложений)
Блок питания Enermax Revolution87+ 750W (ERV750AWT-G)
Н/Д(0)


Блок питания Enermax Revolution87+ 750W (ERV750AWT-G)
предоставлен на тестирование производителем
