Блок питания Enermax Platimax 850W (EPM850EWT)

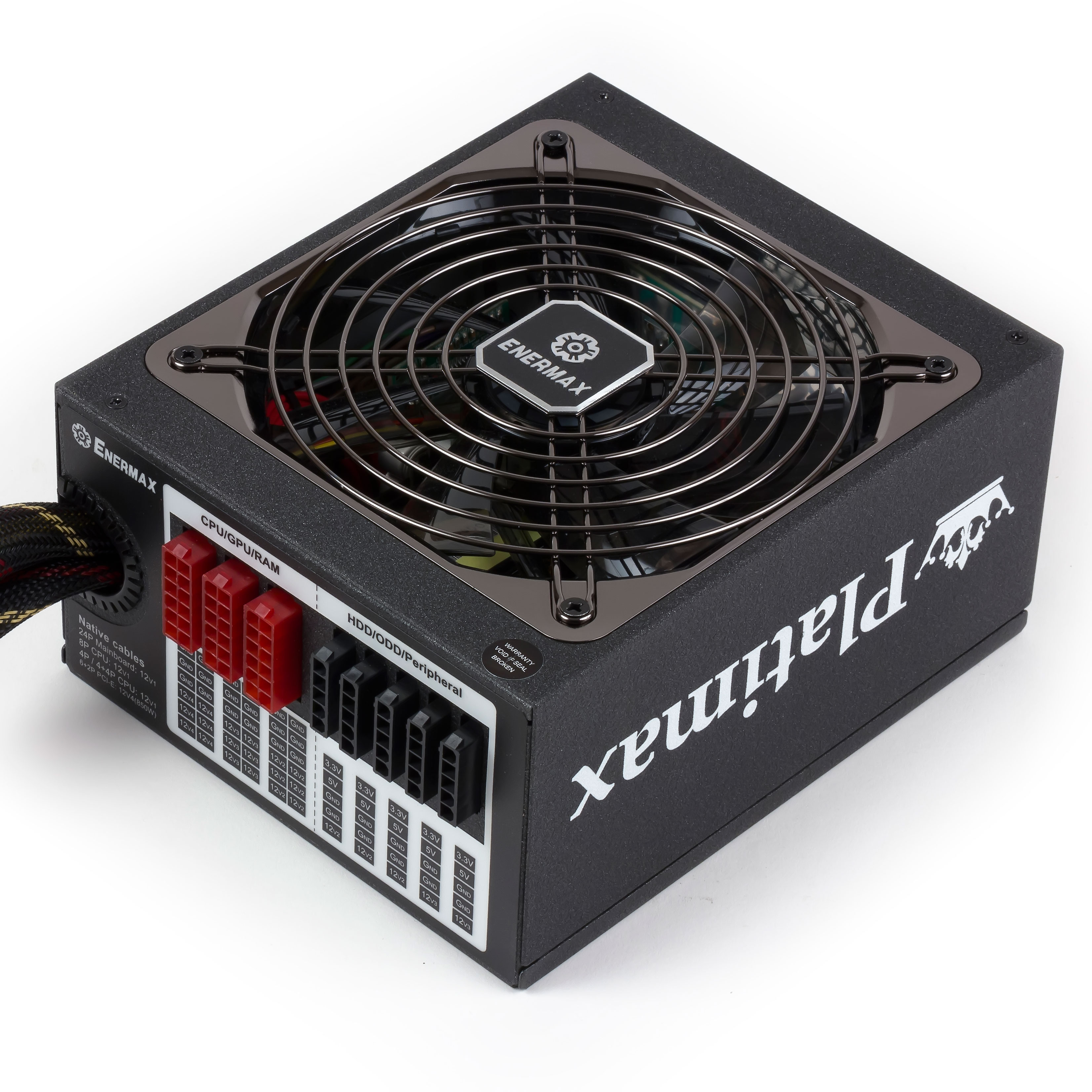

Внешний вид блока питания Enermax Platimax 850W (EPM850EWT)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия Platimax является топовой в производственной гамме компании Enermax и включает семь моделей мощностью от 500 до 1500 Вт. Все представители серии характеризуются эксплуатационным диапазоном температуры от 0 до 50 градусов, наличием сертификата 80Plus Platinum, а также использованием высококачественных японских конденсаторов.

Мы познакомимся с блоком питания мощностью 850 Вт, который имеет маркировку EPM850EWT.

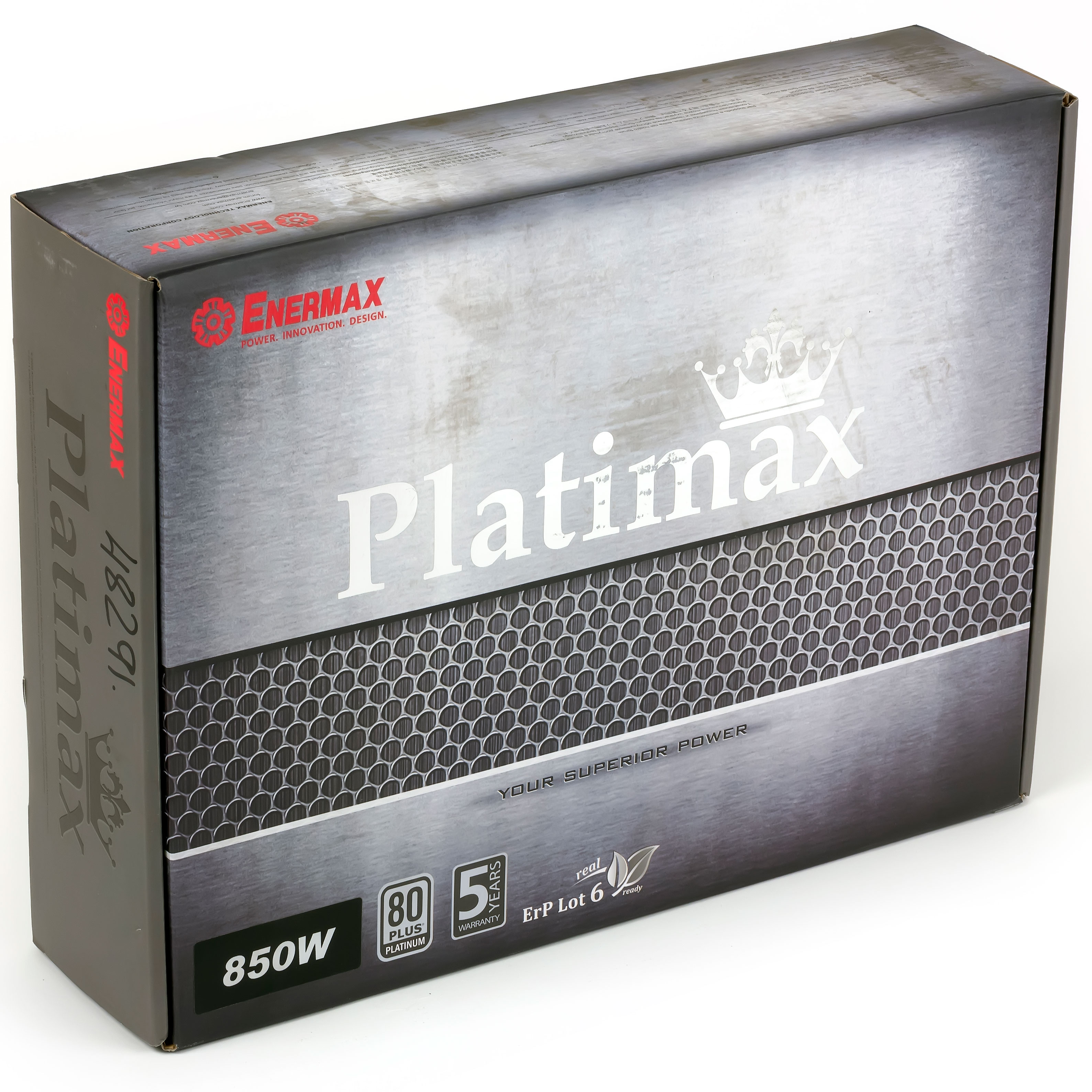

Упаковка блока питания Enermax Platimax 850W (EPM850EWT)

Внешний вид БП отличается от продуктов серии Revolution87+ только набором используемых цветов в оформлении. Тут преобладают оттенки серого, тогда как в оформлении серии Revolution87+ в сочетании с черным используются оттенки желтого цвета.

Поставляется блок питания в упаковке, предназначенной для розничной продажи — картонной коробке средних размеров без ручки для переноски. Качество упаковки находится на среднем уровне, для премиального продукта она слишком невзрачная.

Характеристики

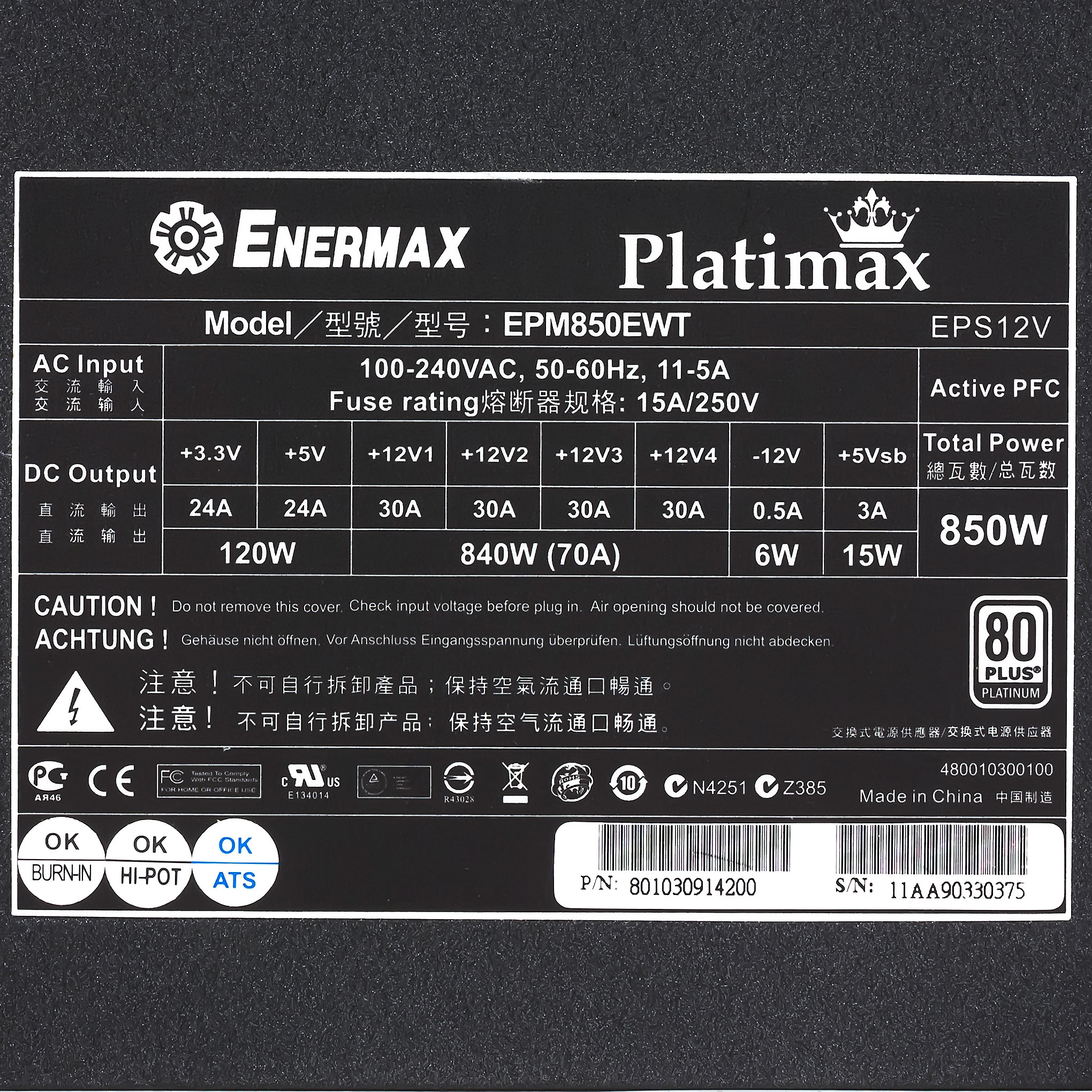

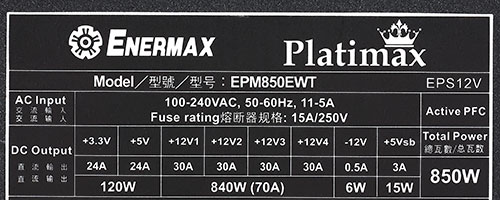

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт (70 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,988 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания Enermax Platimax 850W (EPM850EWT)

Длина проводов и количество разъемов

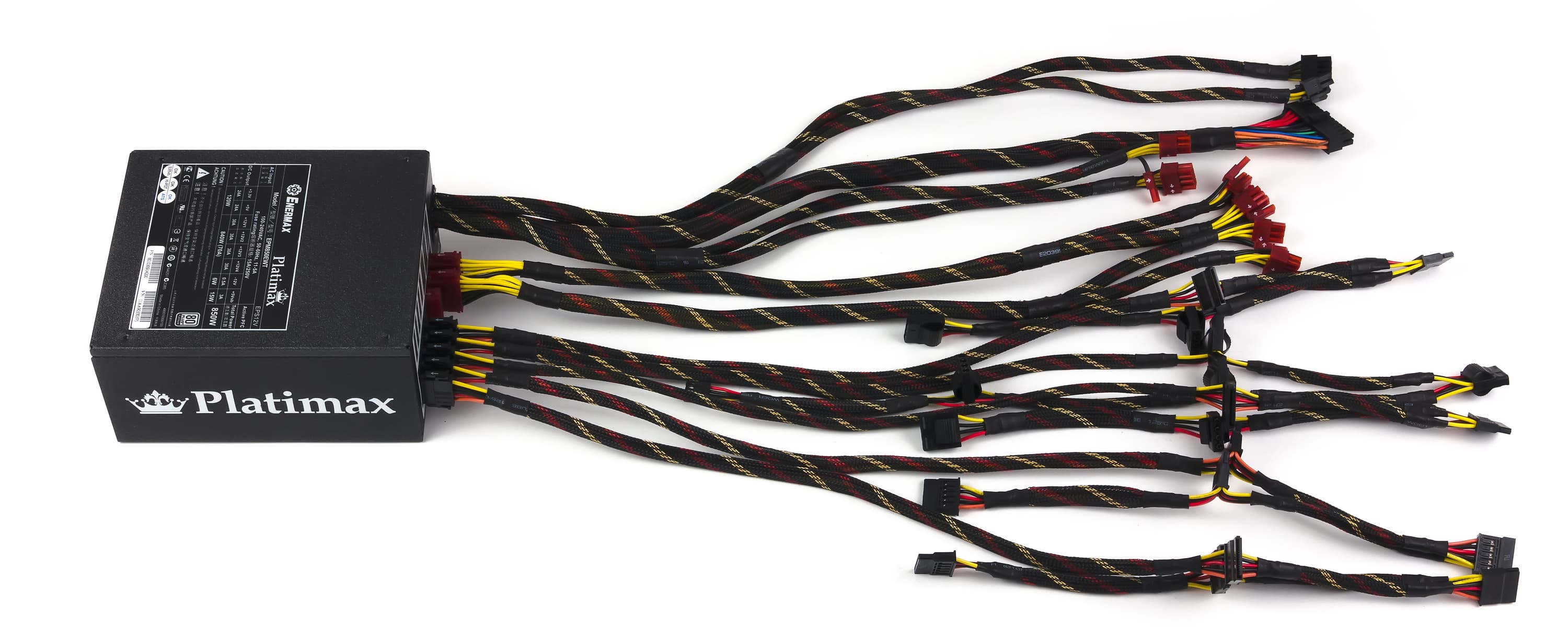

Провода и разъемы блока питания Enermax Platimax 850W (EPM850EWT)

Фиксированные
до основного разъема АТХ — 58 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
Модульные
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и 15 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6разборные
4 pin Peripheral Connector8эргономичные
15 pin Serial ATA Connector12на 4 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемы SATA Power размещены на четырех жгутах, что весьма удобно.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

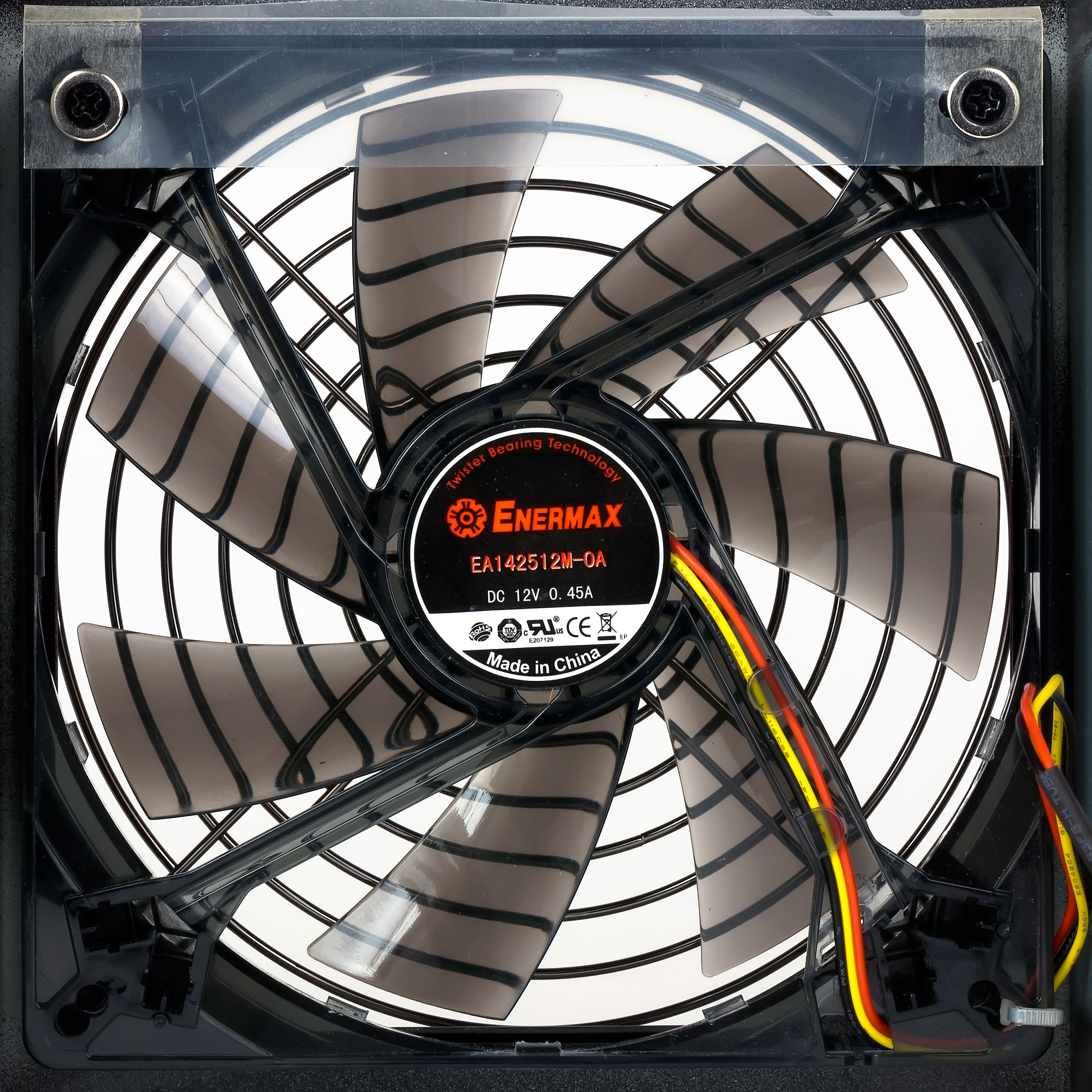

Вентилятор блока питания Enermax Platimax 850W (EPM850EWT)

В блоке питания установлен оригинальный вентилятор производства Enermax типоразмера 140 мм — ED142512W-DA. Вентилятор имеет магнитный подвес вала ротора и оснащен подшипником скольжения на основе самосмазывающейся втулки, изготовленной, по утверждению производителя, с применением нанотехнологий. Магнитный подвес выполняет две основные задачи: разгрузку опорного подшипника и позиционирование (центрование) вала ротора, что должно обеспечить пониженный износ подшипника и увеличить срок службы вентилятора в целом.

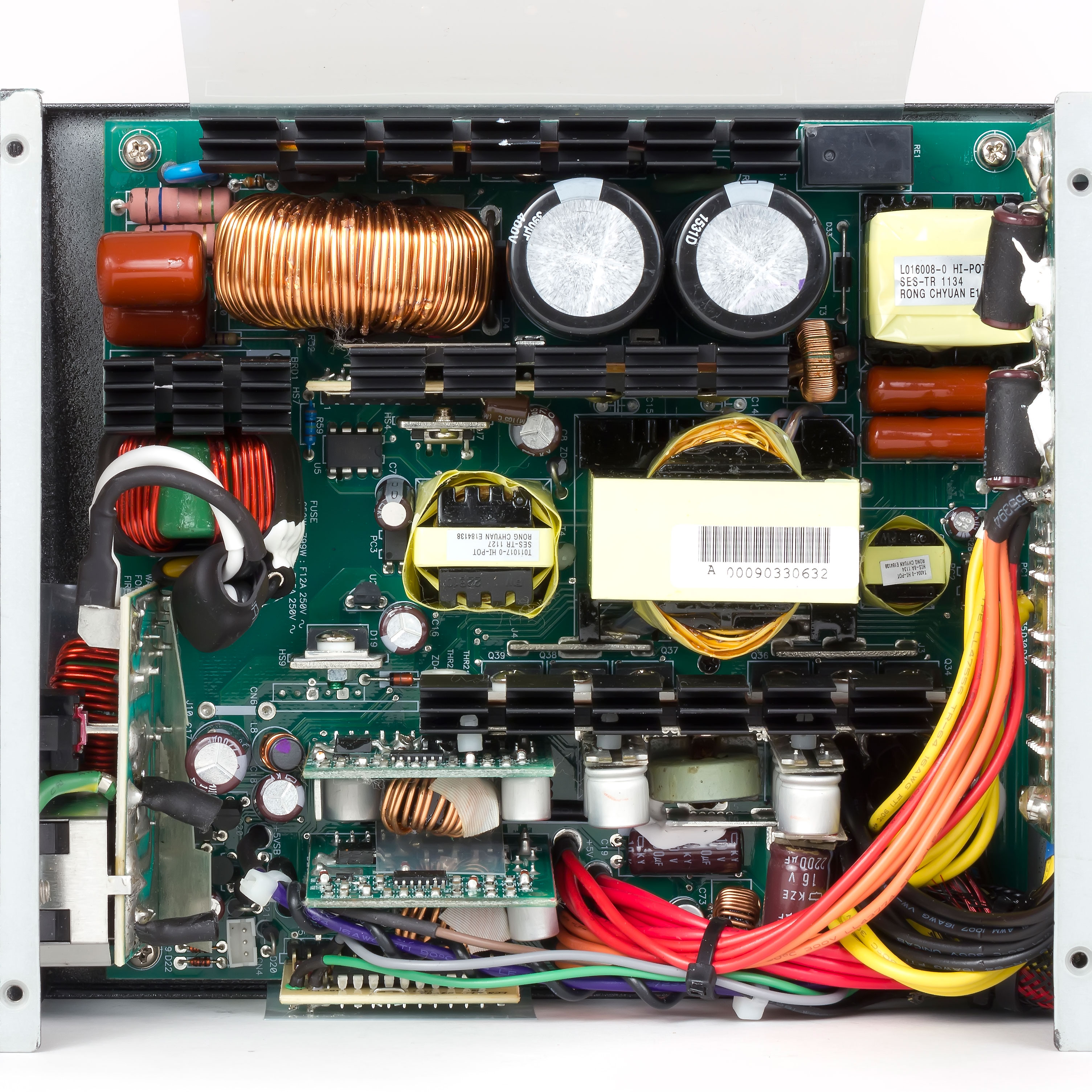

Вид платы блока питания Enermax Platimax 850W (EPM850EWT)

Основные полупроводниковые элементы установлены на трех радиаторах, независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют. Компактные размеры радиатора выпрямителей шины +12VDC объясняются относительно низкими тепловыми потерями данного узла, который представляет собой так называемый синхронный выпрямитель, где вместо традиционных диодных сборок или диодов используются специальным образом управляемые транзисторы.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

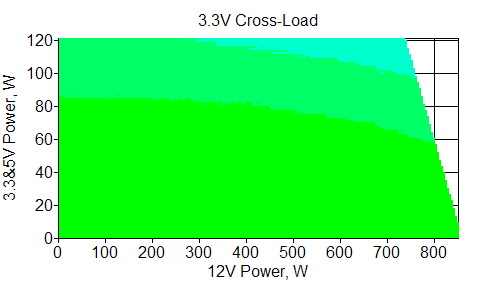

Отклонения по линии +3,3 VDC

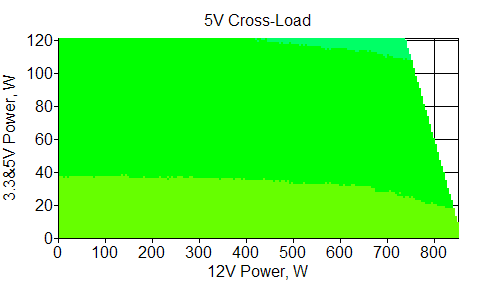

Отклонения по линии +5 VDC

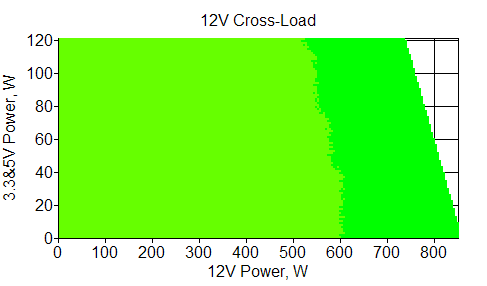

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать хорошим показателем.

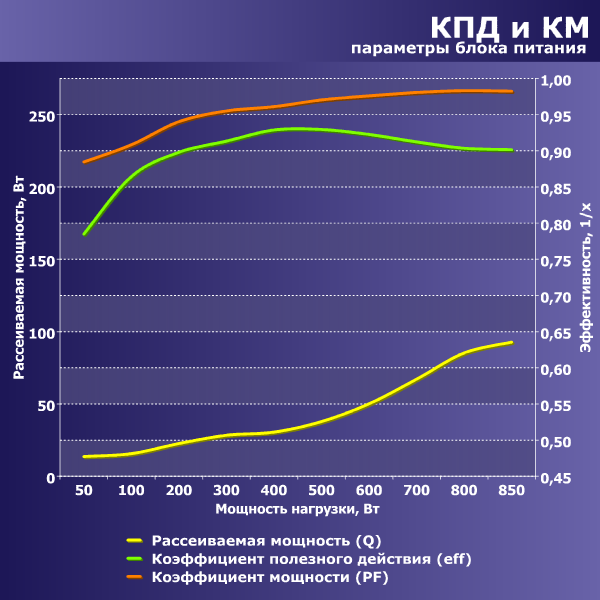

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 300 до 850 ватт, максимальное зарегистрированное значение составило около 93 процентов на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 78 процентов. В целом, это очень хорошие показатели для современных блоков питания подобной мощности.

Мощность, рассеиваемая БП на максимуме, соcтавляет менее 100 Вт — это тоже отличный показатель.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 850 Вт.

Измерение уровня шума

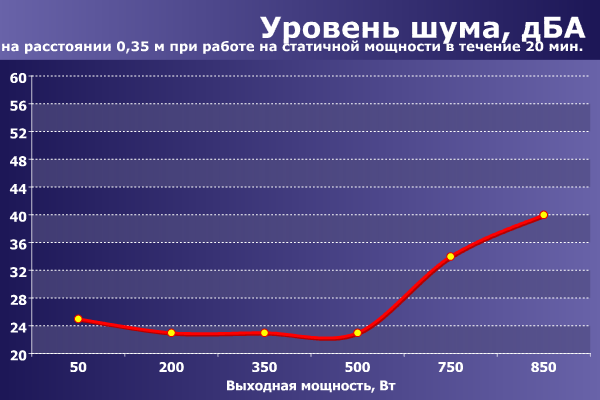

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на низком уровне в достаточно широком диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

Уровень шума данной модели можно считать очень низким до мощности 500 Вт включительно — разумеется, это достижимо при условии достаточного охлаждения БП.

На мощности 500 Вт шум блока питания находится на средне-типичном уровне при его расположении в ближнем поле; при более значительном удалении БП и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На максимальной мощности, при нагрузке в 850 Вт, шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Акустическая эргономика данной модели находится на очень хорошем уровне.

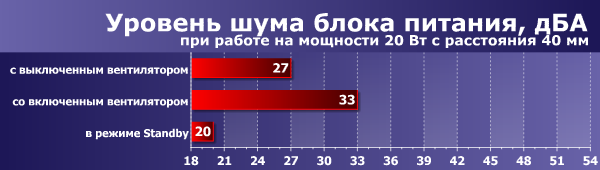

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим только на очень близком расстоянии (около 0,1 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

Потребительские качества данной модели представляют собой вполне сбалансированный набор: хорошие электрические характеристики, высокая эффективность преобразования, низкий уровень шума при типичных нагрузках, а также высокая нагрузочная способность по шине +12VDC. Длина проводов, к сожалению, не позволяет гарантировать беспроблемную установку БП во что-либо большее современного типового мидитауэра, вроде Cooler Master 690 II. Наилучшим вариантом использования данного БП будет его эксплуатация в высокопроизводительной системе, к которой имеются высокие требования по акустической эргономике.

Стоит отметить, что между представителями серий Revolution87+ и Platimax существенных отличий, с точки зрения набора потребительских качеств, нам обнаружить не удалось. У последних чуть выше КПД и более удачен набор разъемов. Правда, поскольку продукты, имеющие сертификат 80Plus Platinum, еще не стали мэйнстримом, их розничная стоимость заметно выше, чем у ближайших аналогов с сертификатами 80Plus Gold.

Итоги

Блок питания как устройство оставил хорошее впечатление. Но стоит поинтересоваться стоимостью продукта — и оптимизма по поводу популярности данной модели становится меньше. На момент написания обзора, по данным Яндекс.Маркета, Enermax Platimax 850W был в продаже в шести магазинах по средней цене около 9700 рублей. Для блока питания мощностью 850 Вт это очень высокая стоимость, аналогичные продукты конкурентов имеют цену от 6500 рублей. Таким образом, из-за своей стоимости Enermax Platimax 850W сможет занять лишь весьма узкую нишу в не очень большом сегменте блоков питания высокой мощности.


Средняя текущая цена (количество предложений)
Блок питания Enermax Platimax 850W (EPM850EWT)
Н/Д(0)


Блок питания Enermax Platimax 850W (EPM850EWT) предоставлен на тестирование производителем
