Блок питания Enermax Triathlor ETA385AWT

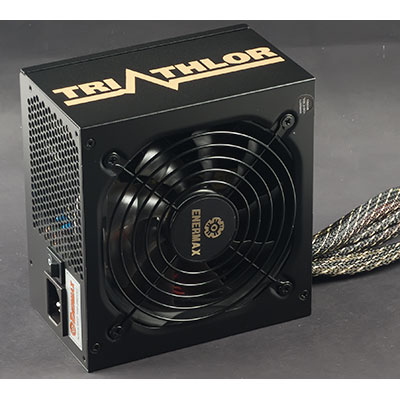

Внешний вид блока питания Enermax Triathlor ETA385AWT
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

На данный момент времени найти блок питания с достойным набором потребительских качеств, но сравнительно невысокой мощности, то есть около 350 Вт, является весьма непростой задачей. Подавляющее большинство моделей подобной мощности являются откровенно бюджетными и предназначены для сборки дешевых офисных компьютеров. Спрос на подобную продукцию есть, но, правда, благодаря положению в индустрии в целом, покупатели в основной массе предпочитают за те же деньги купить продукт с бо́льшим численным индексом в наименовании блока питания, который далеко не всегда оказывается максимальной мощностью продукта. И только потом приходит понимание, что счастье не в ваттах, а в наборе потребительских качеств в целом, да и требования по мощности, как выясняется, у большинства не такие уж серьезные. Так что для подавляющего большинства конфигураций более чем достаточно источника питания мощностью 550 Вт, а многим хватит и 350 Вт. Вопрос только в качестве самого источника.

Интересно, что общая тенденция выпускать новые премиальные решения только в секторе высокой мощности хоть и затронула всех производителей, но Enermax тут оказался одним из самых устойчивых. У данного производителя есть модель мощностью 500 Вт в премиальной серии, а также есть интересные среднебюджетники мощностью от 385 Вт. Конечно, продукция Enermax известна довольно негуманным ценником, особенно в России, но в некоторых случаях выясняется, что выбора почти нет.

В этот раз нам предстоит познакомиться с блоком питания мощностью 385 Вт из серии Triathlor, которая занимает промежуточное положение между топовыми сериями и доступными решениями — фактически, можно считать данную серию среднебюджетной. Что касается непосредственно блока питания Enermax ETA385AWT, то, по нашим сведениям, данная модель является наиболее доступной из производимых на производственных мощностях компании Enermax, все остальные более бюджетные модели производятся уже на мощностях партнеров.

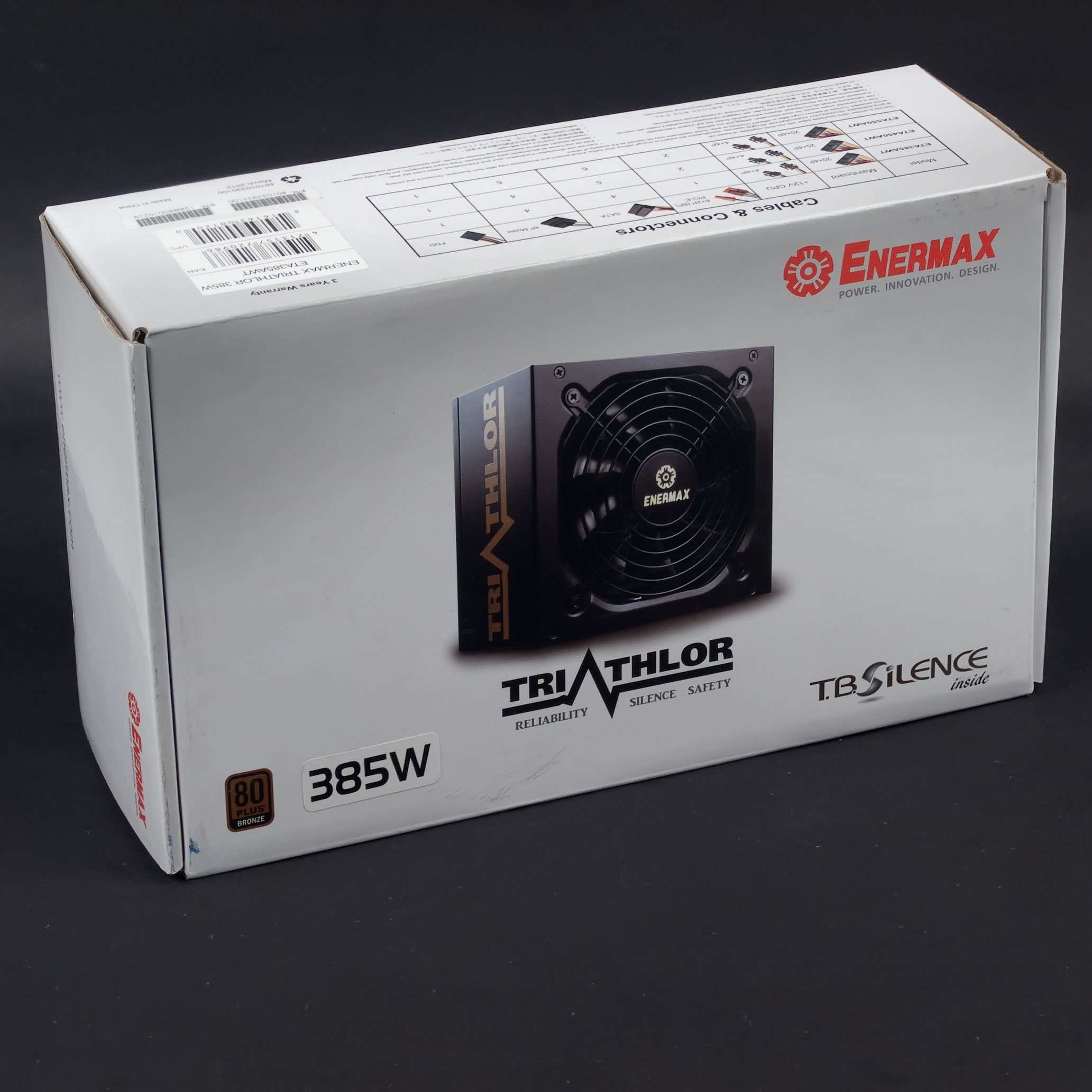

Упаковка блока питания Enermax Triathlor ETA385AWT

Упаковка продукта вполне типична для моделей компании, она представляет собой весьма простую коробку с глянцевой полиграфией.

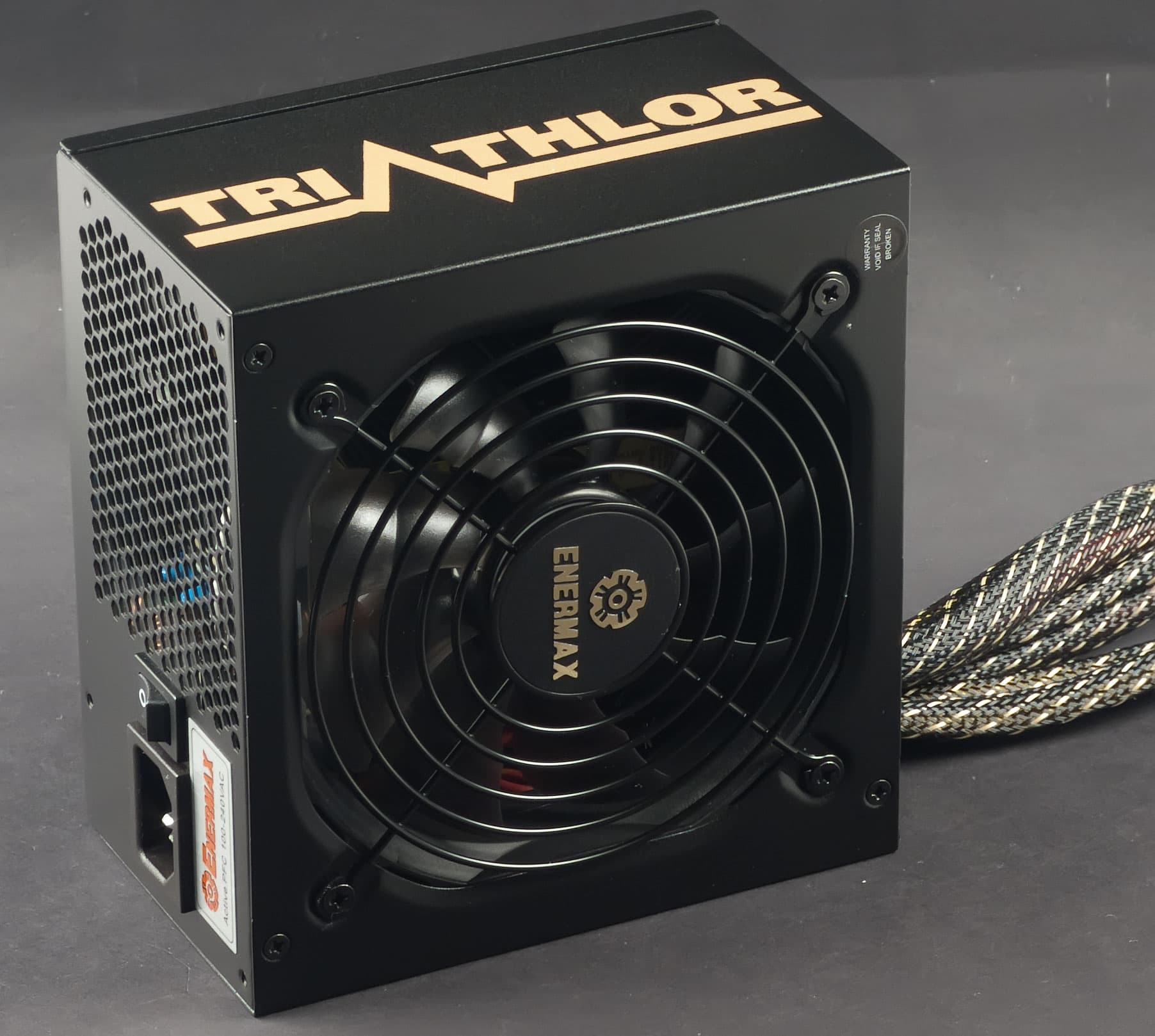

Внешний вид блока питания представляет некий симбиоз из типичного черного корпуса и довольно оригинальной вентиляционной решетки с логотипом компании.

Характеристики

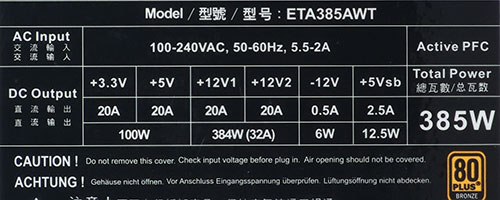

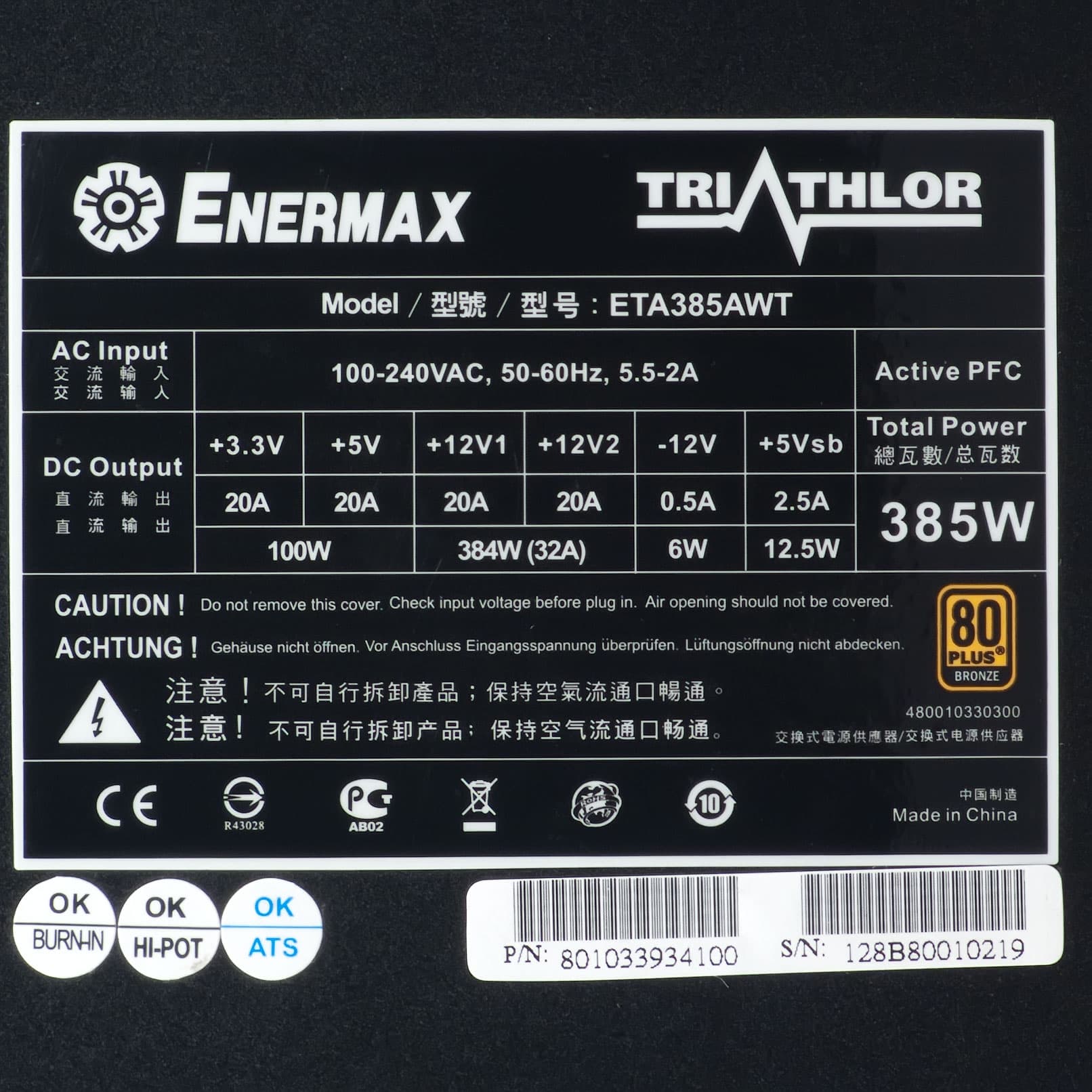

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 384 Вт (32 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,997 — это отличный показатель.

Характеристики блока питания Enermax Triathlor ETA385AWT

Длина проводов и количество разъемов

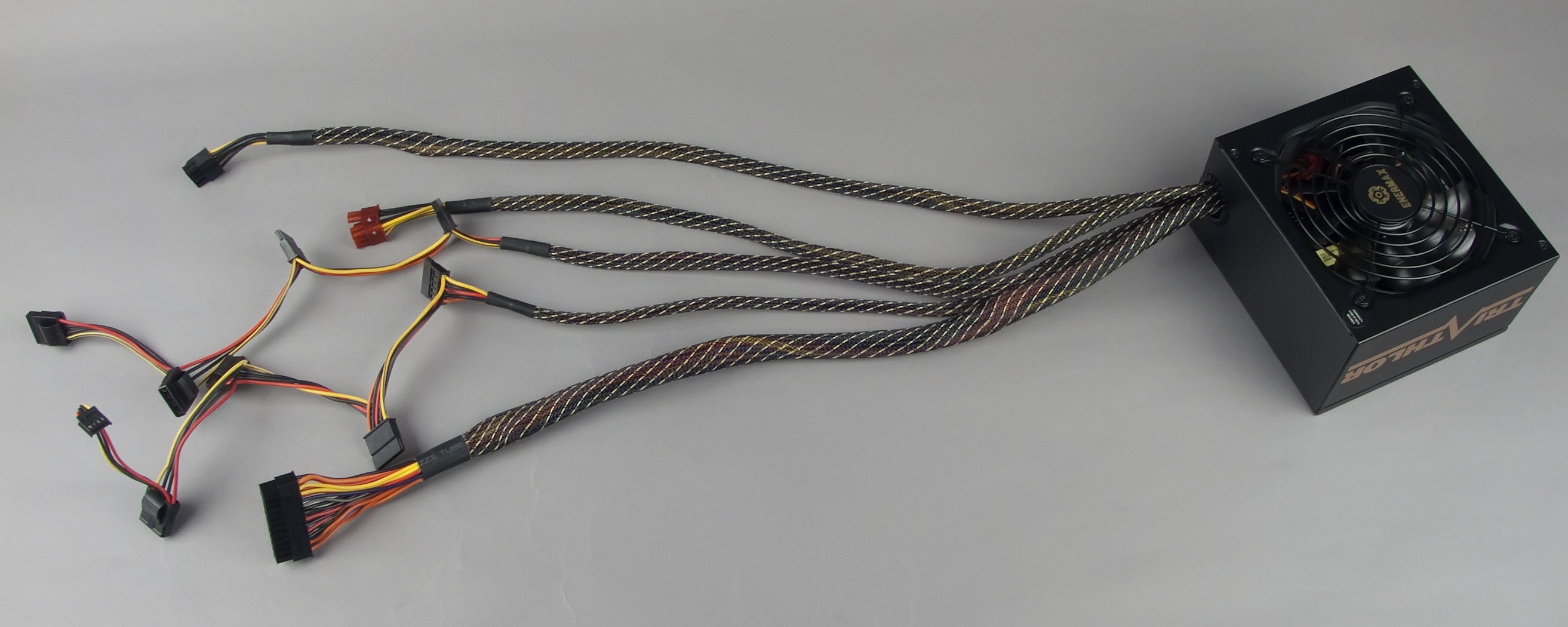

Провода и разъемы блока питания Enermax Triathlor ETA385AWT

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 63 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго такого же разъема, плюс 10 см до первого разъема Peripheral Connector («молекс»)\ еще 10 см до второго разъема Peripheral Connector («молекс»), и плюс еще 10 см до разъема питания FDD
до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго такого же разъема, плюс 10 см до первого разъема Peripheral Connector («молекс») и еще 10 см до второго разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector1разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector4на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а также выполнять отдельный отвод с разъемами питания периферийных устройств и FDD. В данном случае мы видим всего 4 разъема SATA Power, еще 4 периферийных («типа молекс») и один разъем питания FDD — но размещенные только на двух жгутах проводов, что может оказаться очень неудобным, особенно в случае больших корпусов.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 63 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

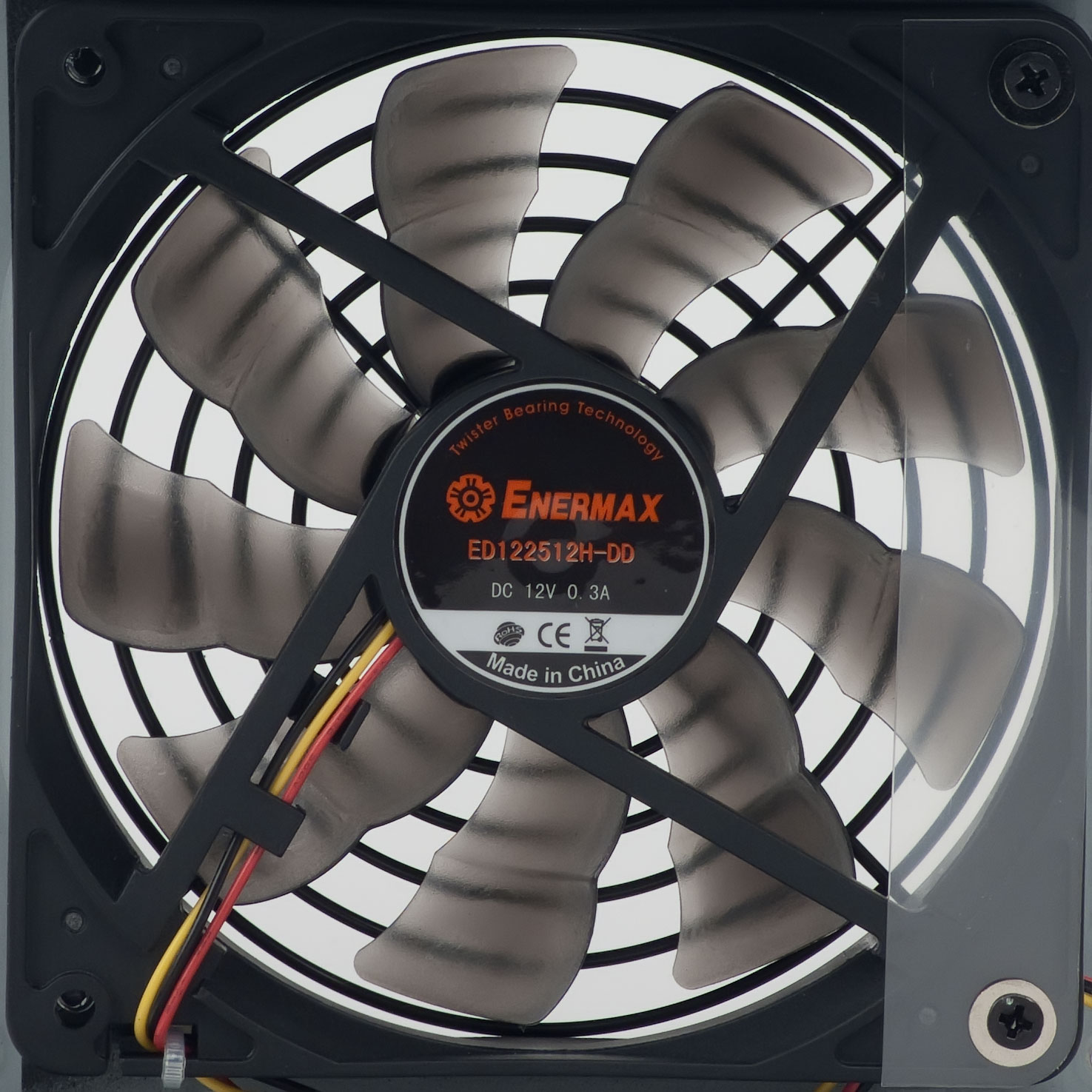

Вентилятор блока питания Enermax Triathlor ETA385AWT

В блоке питания установлен оригинальный вентилятор производства Enermax типоразмера 120 мм — ED122512H-DD. Вентилятор имеет магнитный подвес вала ротора и оснащен подшипником скольжения на основе самосмазывающейся втулки, изготовленной, по утверждению производителя, с применением нанотехнологий. Магнитный подвес выполняет две основные задачи: разгрузку подшипника и позиционирование (центрование) вала ротора, что должно обеспечить пониженный износ подшипника и увеличить срок службы вентилятора в целом.

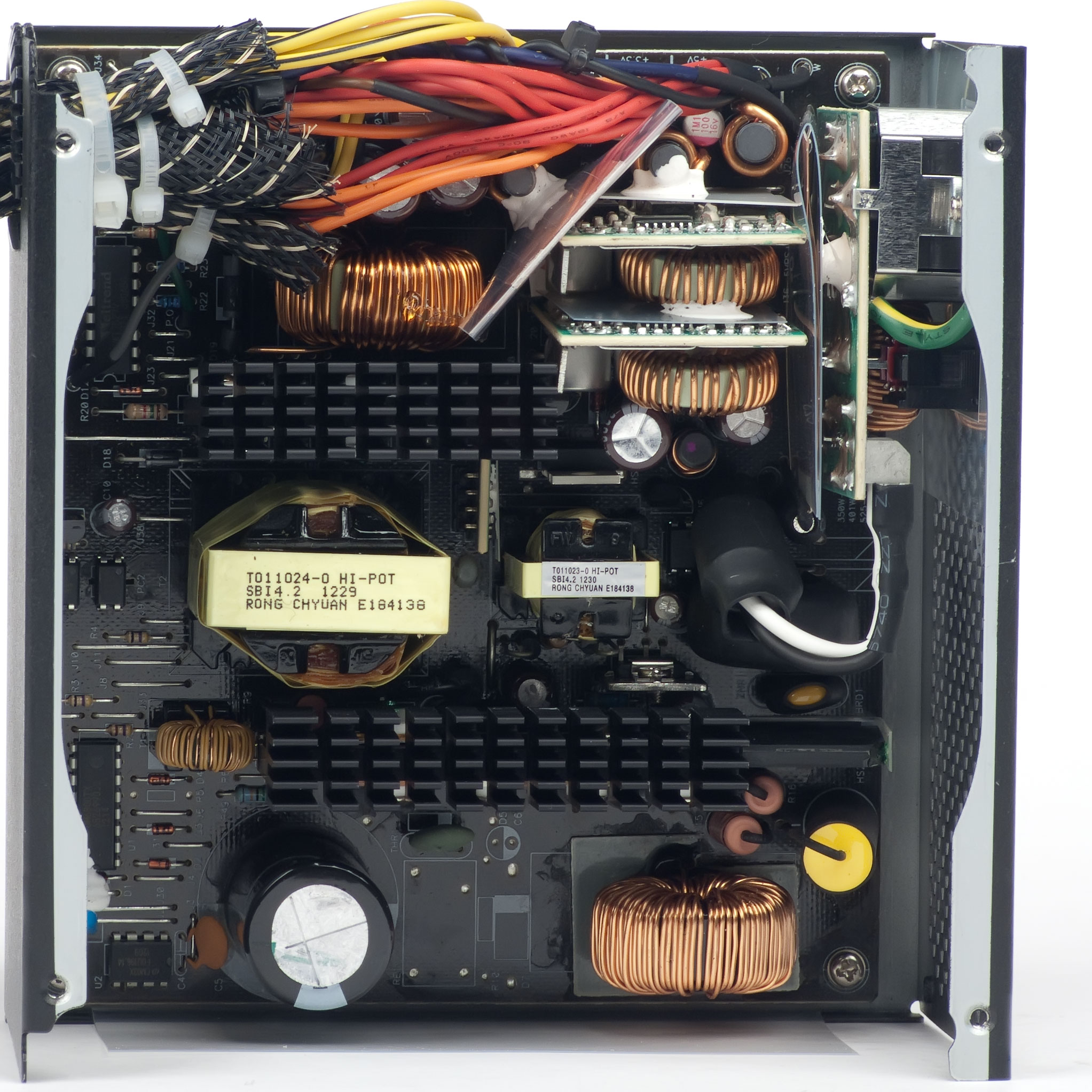

Вид платы блока питания Enermax Triathlor ETA385AWT

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания 5 и 4 мм соответственно.

Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

В высоковольтной части установлен конденсатор Matsushita емкостью 220 мкФ (400 В), в выходном каскаде установлены преимущественно конденсаторы Nippon Chemi-Con различных номиналов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае можно наблюдать большие отклонения по каналу +3,3VDC и средние — по каналу +5VDC. Параметры канала +12VDC — на хорошем уровне.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

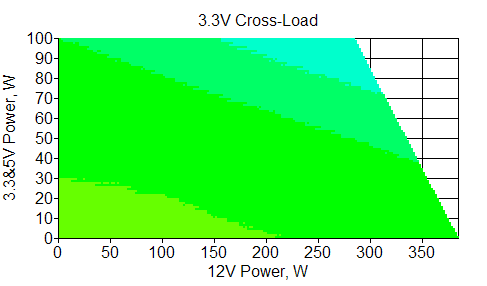

Отклонения по линии +3,3 VDC

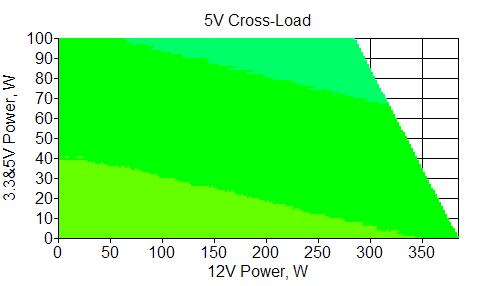

Отклонения по линии +5 VDC

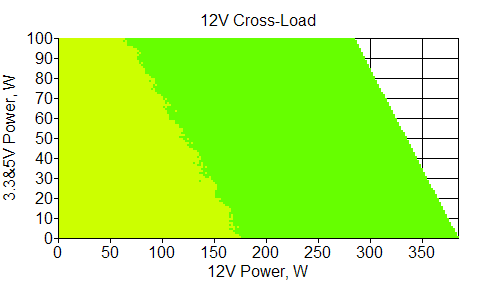

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов — измеренным значениям напряжений удалось уложиться в три процента отклонений, что является хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

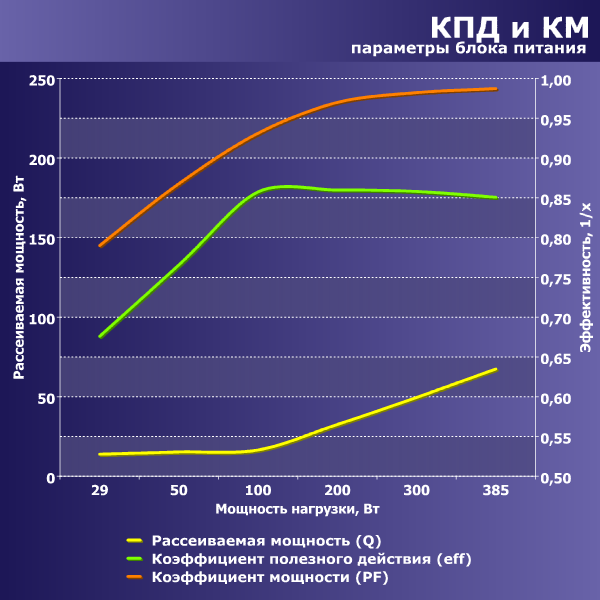

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 100 до 385 ватт, максимальное зарегистрированное значение составило около 85,9% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76%, на мощности 27 Вт — около 67%. Это средний показатель для современных блоков питания.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 300 Вт.

На максимальной мощности блок питания рассеивает 67,5 Вт, что не так уж мало.

Экономичность не является сильной стороной данной модели: КПД при малых нагрузках низкий, а при максимальной мощности достаточно много энергии рассеивается в виде тепла.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на низком уровне в диапазоне до 200 Вт. Такой уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

При нагрузке в 300 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. На максимальной мощности уровень шума уже высокий.

Акустическую эргономику данной модели, если не предполагается ее эксплуатация на пределе мощности, стоит признать очень хорошей, в большинстве систем слышно будет видеокарту или жесткий диск, но не БП.

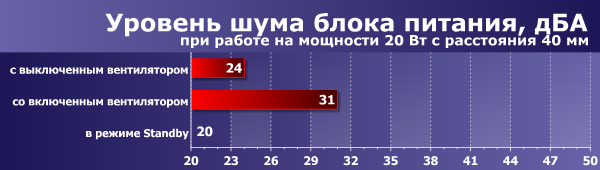

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

В типичных режимах основные потребительские качества данного БП, а именно электрические характеристики и акустическая эргономика, находятся на очень хорошем уровне. Этого, однако, нельзя сказать об удобстве подключения компонентов системного блока (из-за не слишком удачного расположения и небольшого количества разъемов); экономичность данного решения также невысокая, особенно при крайних значениях мощности.

Тем не менее, набор потребительских качеств для БП столь малой мощности — почти уникальный.

Итоги

Блок питания производит хорошее впечатление, но, посмотрев на его цену в российской рознице, остается признать, что несмотря на достойные потребительские качества этот продукт так и останется нишевым, а большинство покупателей сделает выбор в пользу бюджетных моделей мощностью 500-600 Вт других производителей, которые можно приобрести примерно за те же деньги. Правда, подавляющее большинство этих моделей будет уступать блоку питания Enermax ETA385AWT по набору основных потребительских качеств.

После долгих размышлений мы все-таки приняли решение вручить данной модели нашу редакционную награду Original Design, так как на данный момент времени этот блок питания практически уникален в своем сегменте по набору потребительских качеств и по используемым техническим решениям.


Средняя текущая цена (количество предложений)
Блок питания Enermax Triathlor ETA385AWT
Н/Д(0)


Блок питания Enermax Triathlor ETA385AWT предоставлен на тестирование производителем
